Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Candy
Model	CI 4B4F0A-80
Dimenzije (V x Š x G)	818-898 x 598 x 555 mm
Nastavljiva višina	Da, od 818 do 898 mm
Največja teža vratne plošče	9 kg
Električno napajanje	220-240 V ~ 50/60 Hz (standardna ocena)
Dolžina napajalnega kabla	Približno 1350 mm
Dolžina dovodne cevi	Približno 1500 mm
Dolžina odvodne cevi	Približno 1700 mm
Vodni tlak	0,08 - 1 MPa (0,8 - 10 bar)
Zmogljivost	12-14 pogrinjkov (standardna ocena za to vrsto)
Glavne funkcije	Pomivanje, sušenje, različni programi
Varnost	Avtomatska naprava za preprečevanje prelivanja
Namestitev	Vgradna, potrebuje usposobljenega tehnika
Vzdrževanje	Redno čistite filtre, uporabljajte ustrezne izdelke
Popravljivost	Nadomestni deli so na voljo, popravilo s strani strokovnjaka
Hrup	Približno 44-48 dB (standardna ocena)
Energijski razred	E (ocena, preverite na nalepki)

Pogosto zastavljena vprašanja - CI 4B4F0A-80 CANDY

Kakšne so natančne dimenzije pomivalnega stroja Candy CI 4B4F0A-80?

Dimenzije so: višina od 818 do 898 mm (nastavljiva), širina 598 mm, globina 555 mm.

Kakšen vodni tlak je potreben za ta pomivalni stroj?

Vodni tlak mora biti med 0,08 MPa in 1 MPa (0,8 do 10 bar).

Ali lahko pomivalni stroj namestim sam?

Namestitev mora opraviti usposobljen tehnik, da zagotovi varnost in skladnost s standardi.

Kako nastaviti višino pomivalnega stroja?

Višina se nastavi s sprednjimi in zadnjimi nogami. Nagnite napravo, da dostopate do zadnje noge, nato neposredno prilagodite sprednje noge. Višina se lahko spreminja od 818 do 898 mm.

Kakšna je največja teža vratne plošče?

Vratna plošča ne sme presegati 9 kg. Če je večja, kontaktirajte službo za pomoč strankam.

Kako namestiti protiparni trak?

Pritrdite priloženi protiparni trak (ref. E) pod delovno ploščo in na stranice sosednjih omar, da zaščitite pred vlago.

Kaj storiti, če se vrata ne zaprejo pravilno?

Preverite, ali je pomivalni stroj poravnan (nastavitev nog). Nepravilno nagibanje lahko prepreči tesno zapiranje.

Kakšne so varnostne naprave?

Pomivalni stroj je opremljen z napravo za preprečevanje prelivanja, ki prekine dovod vode v primeru nenormalne ravni.

Kako pritrditi pomivalni stroj na sosednje omare?

Uporabite priložene vijake za stransko pritrditev na omare. Če to ni mogoče, uporabite nosilce za pritrditev na delovno ploščo (bodite pozorni na material).

Kje lahko prenesem celoten priročnik?

Priročnik je brezplačno na voljo v PDF obliki na spletnih straneh, kot je notice-facile.com. Lahko ga tudi zahtevate po e-pošti preko prevajalske storitve.

NAVODILA ZA UPORABO CI 4B4F0A-80 CANDY

8.1 Schéma zapojenia

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1arnostna opozorila za namestitev p

2 Kje namestiti pomivalni stroj p.3

3 Dimenzije pomivalnega stroja p.4-5

4 Video z navodili za namestitev korak za korakom p.6

5 Drodja za namestitev p.6

6 Dimenzije za vgradnjo p.7

7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku
7.2 Nastavitev višine
7.3 Nastavitev zadnje noge
7.4 Nastavitev višine sprednjih nog
7.5 Nastavitev nagiba
7.6 Vstavitev v vgradni predal
7.7 Pritrditev sprednjih nog
7.8 Priprava plošče
7.9 Namestitev plošče
7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: če je kuhinjski panel težji od 9 kg, obrnite se na servis;

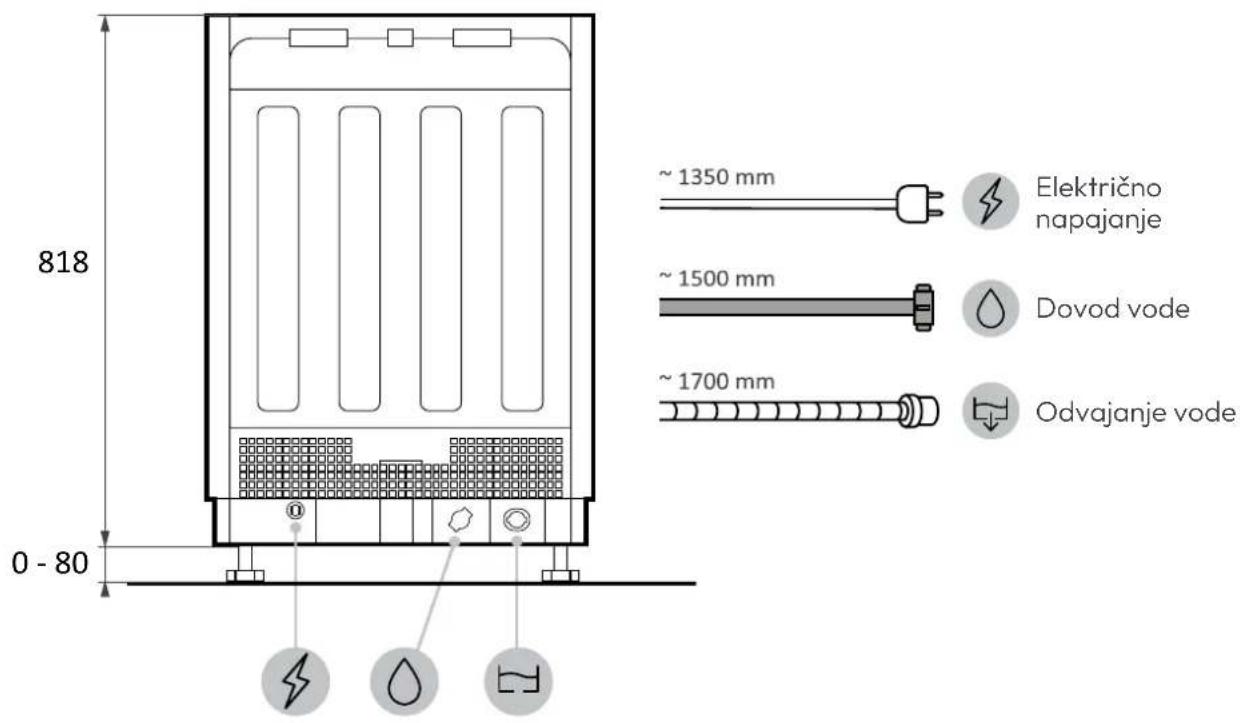

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

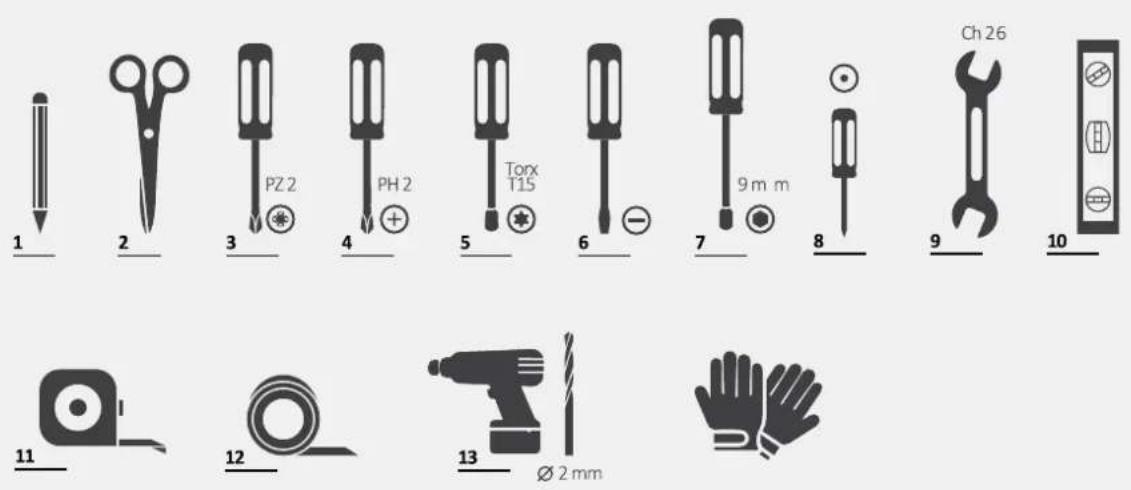

5 Orodja za namestitev

Potrebna orodja

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

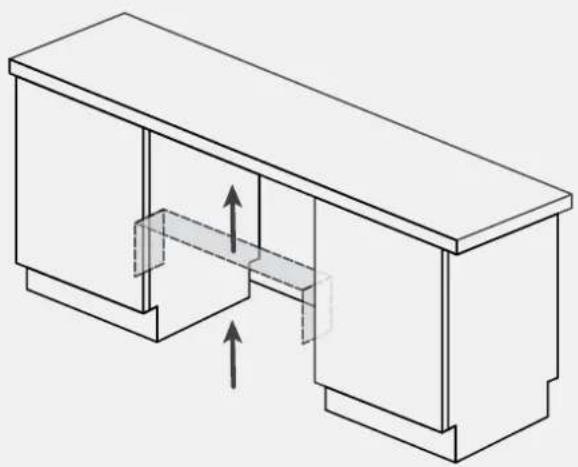

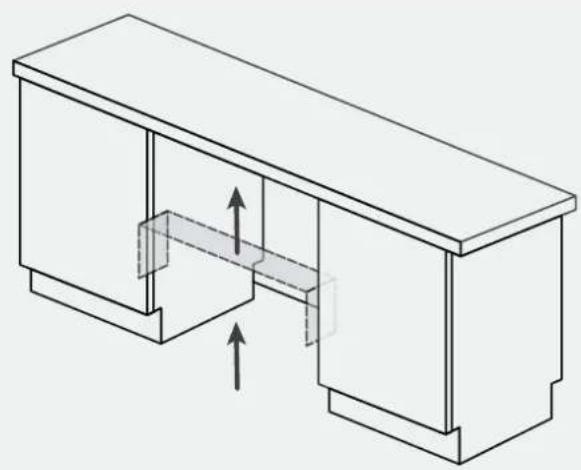

7.1 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

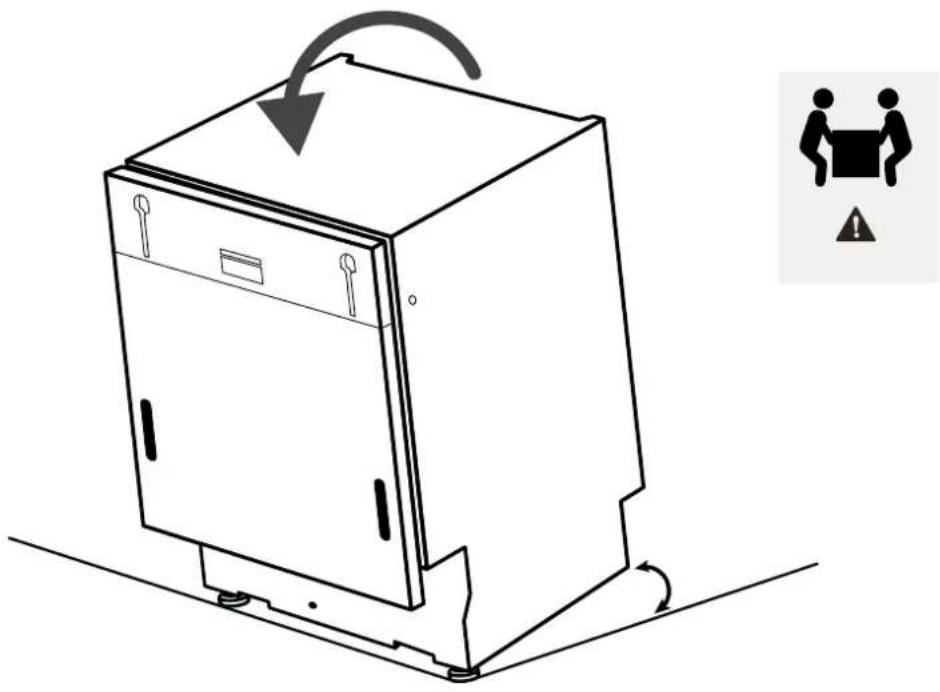

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

7.9 Namestitev plošče

1.

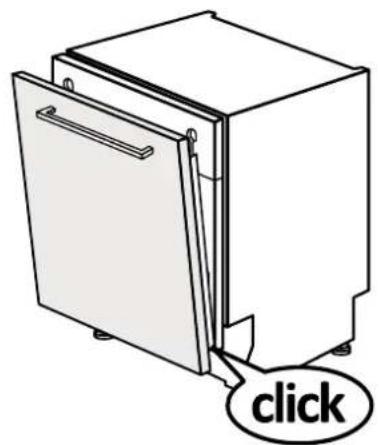

Pripnite panel na pomivalni stroj;

Pritrdite panel na spodnji del pomivalnega stroja;

3.

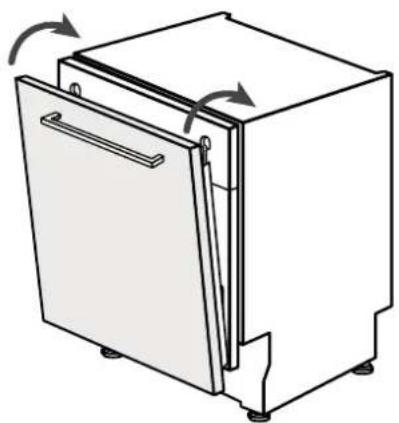

Pritrdite panel na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

Prepričajte se, da je panel popolnoma vstavil; pritrdite kuhinjski panel na po-mivalni stroj z uporabo priloženih vijakov.

Navodila za namestitev pomivalnega stroja

POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

1.

2.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
