CI 4B4F0A-80 - Trauku mazgājamā mašīna CANDY - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Candy
Modelis	CI 4B4F0A-80
Izmēri (A x P x D)	818-898 x 598 x 555 mm
Augstums regulējams	Jā, no 818 līdz 898 mm
Durvju paneļa maksimālais svars	9 kg
Elektroapgāde	220-240 V ~ 50/60 Hz (standarta novērtējums)
Barošanas kabeļa garums	Apmēram 1350 mm
Ūdenus ieplūdes šļūtenes garums	Apmēram 1500 mm
Ūdenus novadīšanas šļūtenes garums	Apmēram 1700 mm
Ūdenus spiediens	0,08 - 1 MPa (0,8 - 10 bar)
Ietilpība	12-14 trauku komplekti (standarta novērtējums šim tipam)
Galvenās funkcijas	Mazgāšana, žāvēšana, dažādas programmas
Drošība	Automātiska pārplūdes novēršanas ierīce
Uzstādīšana	Iebūvēšana, nepieciešams kvalificēts tehniķis
Apkope	Regulāri tīrīt filtrus, lietot piemērotus produktus
Remontējamība	Rezerves daļas pieejamas, remonts jāveic profesionālim
Troksnis	Apmēram 44-48 dB (standarta novērtējums)
Energoefektivitātes klase	E (novērtējums, jāpārbauda uz etiķetes)

Bieži uzdotie jautājumi - CI 4B4F0A-80 CANDY

Kādi ir precīzie Candy CI 4B4F0A-80 trauku mazgājamās mašīnas izmēri?

Izmēri ir: augstums no 818 līdz 898 mm (regulējams), platums 598 mm, dziļums 555 mm.

Kāds ūden spiediens ir nepieciešams šai trauku mazgājamai mašīnai?

Ūdenus spiedienam jābūt no 0,08 MPa līdz 1 MPa (0,8 līdz 10 bar).

Vai es pats varu uzstādīt trauku mazgājamo mašīnu?

Uzstādīšana jāveic kvalificētam tehniķim, lai nodrošinātu drošību un atbilstību standartiem.

Kā regulēt trauku mazgājamās mašīnas augstumu?

Augstumu regulē, izmantojot priekšējās un aizmugurējās kājas. Sasveriet ierīci, lai piekļūtu aizmugurējai kājai, pēc tam tieši noregulējiet priekšējās kājas. Augstums var svārstīties no 818 līdz 898 mm.

Kāds ir durvju paneļa maksimālais svars?

Durvju panelis nedrīkst pārsniegt 9 kg. Ja vairāk, sazinieties ar klientu apkalpošanas dienestu.

Kā uzstādīt pretvairoga lenti?

Uzklājiet piegādāto pretvairoga lenti (ref. E) zem darba virsmas un uz blakus esošo mēbeļu sāniem, lai aizsargātu pret mitrumu.

Ko darīt, ja durvis neaizveras pareizi?

Pārbaudiet, vai trauku mazgājamā mašīna ir līmeņa (kāju regulēšana). Nepareizs slīpums var neļaut cieši aizvērties.

Kādas ir drošības ierīces?

Trauku mazgājamā mašīna ir aprīkota ar pārplūdes novēršanas ierīci, kas pārtrauc ūden padevi neparasta līmeņa gadījumā.

Kā piestiprināt trauku mazgājamo mašīnu blakus esošajām mēbelēm?

Izmantojiet piegādātās skrūves, lai sānos piestiprinātu pie mēbelēm. Ja tas nav iespējams, izmantojiet stiprinājumus piestiprināšanai pie darba virsmas (uzmanīgi ar materiālu).

Kur es varu lejupielādēt pilnu instrukciju?

Instrukcija ir bezmaksas pieejama PDF formātā tādās vietnēs kā notice-facile.com. To var arī pieprasīt pa e-pastu, izmantojot tulkošanas pakalpojumu.

LIETOŠANAS INSTRUKCIJA CI 4B4F0A-80 CANDY

Šī montāžas rokasgrāmata paredzēta virtuves ražotājiem, kas integrēs šos produktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, rūpīgi izlasiet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to nākotnes atsaucēm. Pirms uzsākt instalēšanu, pierakstiet sērijas numuru, jo tas var būt nepieciešams remontdarbu gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja šaubu gadījumā, pirms lietošanas konsultējieties ar tehniķi. Vienmēr glabājiet visu iepakojuma materiālu bērniem nepieejamā vietā.

Piezīme: Šajā dokumentā norādītās īpašības un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 Drošības brīdinājumi uzstādīšanai p.2-3 2 Kur uzstādīt trauku mazgājamo mašīnu p.3 3 Trauku mazgājamās mašīnas izmēri p.4-5 4 Uzstādīšanas video soli pa solim p.6 5 Instrumenti uzstādīšanai p.6 6 Iebūvēšanas izmēri p.7 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi p.8 - 17

7.1 Tvaika lentes uzstādīšana 7.2 Augstuma regulēšana 7.3 Aizmugurējās kājas regulēšana 7.4 Priekšējo kāju augstuma regulēšana 7.5 Slīpuma regulēšana 7.6 Ievietošana iebūvētajā nodalījumā 7.7 Priekšējo kāju nostiprināšana 7.8 Paneļa sagatavošana 7.9 Paneļa uzstādīšana 7.10 Mašīnas piestiprināšana virtuvei

8 Pievienošana ūdens un elektrības tīklam p.18 - 19

8.1 Savienojuma shēma 8.2 Drošības ierīces 9 Piegāde lietotājam p.19 10 Trauku mazgājamās mašīnas demontāža p.19

1 Drošības brīdinājumi uzstādīšanai

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ļoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms produkta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalificēts speciālists, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;
• Ja ražotāja palīdzība ir nepieciešama, lai novērstu kļūmes, kas radušās nepareizas uzstādīšanas dēļ, šāda palīdzība nav iekļauta garantijā;

- Noņemiet iepakojuma materiālu pirms ierīces iedarbināšanas;

- Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neslēdziet to pie elektrotīkla;

- Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus,

- Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisiņi ar skrūvēm, dokumenti, brošūras utt.) un, ja nepieciešams, izņemiet un saglabājiet tos;

- Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem;

- Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs;

- Uzstādīšanas laikā ierīce nedrīkst būt pieslēgta elektrotīklam;

- Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem;

- Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku;

- Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams;

- Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem;

- Nododot produktu galalietotājam, tehnikim jāpārliecinās, ka tas ir pareizi uzstādīts;

- Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriskā trieciena risks;

- Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga,

- Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar šajā rokasgrāmatā sniegtajiem norādījumiem. Ņemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbelu durvīm, pat ja tās pārsniedz vadības paneļa augstumu;

- Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra,

• Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma;
• Esi uzmanīgs, atverot un aizverot produktu;
• Nepareiza uzstādīšana var izraisīt produkta apgāšanos;
• Ierīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karsti tvaiki.

Kur uzstādīt trauku mazgājamo mašīnu

2

• Uzstādiet un izmantojiet šo produktu slēgtā, pārsegtā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;
• Uzstādiet ierīci netālu no elektrības rozetes;
• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pastāv traumu un apdegumu risks;
• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;
• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);
• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;
• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

3 Trauku mazgājamās mašīnas izmēri

Izmēri mm

Produkta priekšējais aksonometriskais skats

Produkta priekšējais aksonometriskais skats ar virtuves durvīm

⚠ UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;

Izmēri mm

Aizmugures skats

Sānskats

4 Uzstādīšanas video soli pa solim

Produkta uzstādīšanas video varat noskatīties, skenējot QR kodu:

5 Instrumenti uzstādīšanai

Nepieciešamie rīki

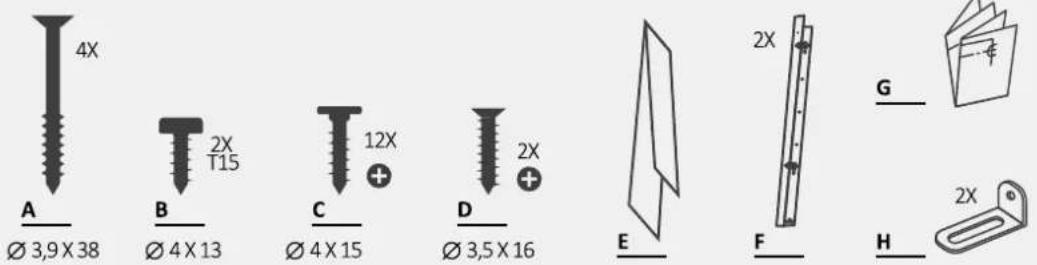

Ar produktu piegādātie rīki

Izmēri mm

Aksonometrisks skats

A

⚠ UZMANĪBU: Trauku mazgājamās mašīnas minimālais augstums ir 818 mm; šajā gadījumā attālumam starp virtuves durvīm un grīdu jābūt no 90 līdz 120 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī šim attālumam jāpalielinās proporcionāli, līdz maksimāli 170–200 mm.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.1 Tvaika lentes uzstādīšana

Uzklājiet lenti zem letes un blakus kabinetu sāniem.

1.

1.

7.2 Augstuma regulēšana

Nolieciet trauku mazgājamo mašīnu, pacelot aizmugurējo daļu apmēram par 10 cm;

7.3 Aizmugurējās kājiņas regulēšana

Regulējiet aizmugurējās kājiņas augstumu no ierīces priekšpuses, kā norādīts.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.4 Priekšējo kāju augstuma regulēšana

Rīkojieties tieši ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu.

7.5 Slīpuma regulēšana

Noregulējiet trauku mazgājamo mašīnu vertikālā un horizontālā plaknē

7.6 Ievietošana iebūvētajā nodalījumā

Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides.

7.7 Priekšējo kājiņu nostiprināšana

Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.8 Paneļa sagatavošana

1.

Izmēriet attālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;

2.

Pārvietojiet mērījumu uz virtuves paneli un atzīmējiet centru;

3.

Pielieciet urbšanas veidni un sekojiet pievienotajiem norādījumiem;

7.8 Paneļa sagatavošana

4.

Noņemiet veidni un uzstādiet piederumus.

⚠ UZMANĪBU: Izvairieties, lai skrūvju galvas neizvirzās uz paneļa aizmugurējās virsmas, uzstādot rokturi.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

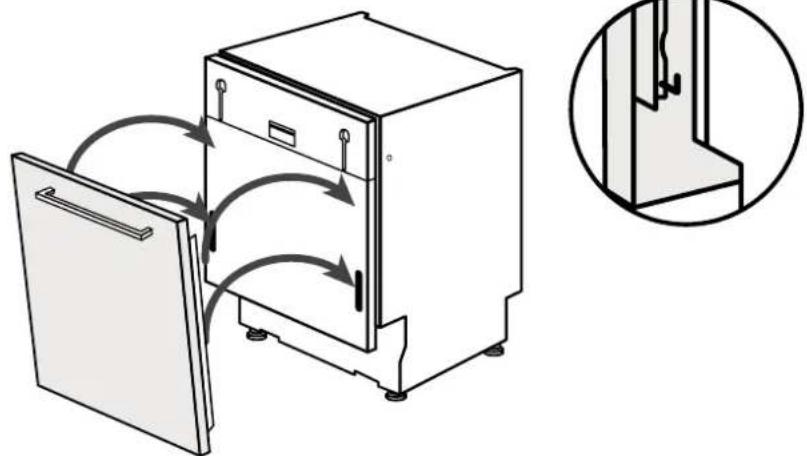

7.9 Paneļa uzstādīšana

1.

Pievienojiet paneli trauku mazgājamajai mašīnai;

Piestipriniet paneli pie trauku mazgājamās mašīnas apakšējās daļas;

3.

Piestipriniet paneli pie trauku mazgājamās mašīnas augšējās daļas;

Atveriet trauku mazgājamās mašīnas durvis, turot virtuves paneļa apakšējo daļu, pēc tam atskrūvējiet apakšējās skrūves;

Pārliecinieties, ka panelis ir pilnībā ievietots; piestipriniet virtuves paneli pie trauku mazgājamās mašīnas, izmantojot piegādātās skrūves.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

⚠ UZMANĪBU: Pieslēdziet trauku mazgājamo mašīnu pie ūdens un elektroapgādes tīkla, ievērojot norādījumus 8. nodaļā.

7.10 Mašīnas piestiprināšana virtuvei

Norādījumi trauku mazgājamās mašīnas piestiprināšanai pie blakus esošo skapīšu sāniem.

⚠ BRĪDINĀJUMS: Ja nevarat sāniski piestiprināt trauku mazgājamo mašīnu, izmantojiet komplektā iekļautos kronšteinus un piestipriniet to pie virsmas; esiet piesardzīgi, ja virsmas materiāls nav koks.

8 Pievienošana ūdens un elektrības tīklam

8.1 Savienojuma shēma

Uzstādīšanas shēma kolonnā

⚠ BRĪDINĀJUMS: Pārliecinieties, ka ūdens spiediens ir starp 0,08 un 1 Mpa.

8.2 Drošības ierīces

Visas trauku mazgājamās mašīnas ir aprīkotas ar aizsardzību pret pārplūdi, kas darbības traucējumu gadījumā automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni.

Lai iegūtu vairāk informācijas, skatiet Lietotāja rokasgrāmatu.

Piegāde lietotājam

9

Instalēšanas beigās:

• Informējiet lietotāju par būtiskajām funkcijām;
• Informējiet lietotāju par visiem būtiskajiem drošas lietošanas un apstrādes aspektiem;
• Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas rūpīgai glabāšanai.

Pēc uzstādīšanas beigām noņemiet aizsargplēvi, lenti un visus citus iepakojuma materiālus un izņemiet pievienotos piederumus no trauku mazgājamās mašīnas iekšpuses.

Piezīme: Produkta faktiskais izskats ir atkarīgs no izvēlētā modeļa.

Trauku mazgājamās mašīnas demontāža

10

• Atvienojiet ierīci no elektroenerģijas un ūdens padeves;
• Atskrūvējiet stiprinājuma skrūves;
• Nedaudz paceliet ierīci un pilnībā izņemiet to;
• Šis izstrādājums nebojā mēbeles, kuras var izmantot arī ar jaunu sadzīves tehniku.
