Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Candy
Modelis	CI 4E7F0A-19
Izmēri (A x P x D)	818-898 x 598 x 555 mm
Virtuves paneļa augstums	675-730 mm
Virtuves paneļa maksimālais svars	9 kg
Elektroapgāde	230 V ~ 50 Hz
Ūdens spiediens	0.08 - 1 MPa (0.8 - 10 bar)
Ūdens padeves savienojums	Ø 20 mm
Novadīšanas savienojums	Ø 28 mm
Elektroapgādes kabeļa garums	~ 1350 mm
Ieplūdes šļūtenes garums	~ 1500 mm
Izplūdes šļūtenes garums	~ 1700 mm
Ietilpība	14 vietas
Energoefektivitātes klase	A (aptuvens)
Trokšņa līmenis	44 dB (aptuvens)
Galvenās funkcijas	Mazgāšanas programmas, aizkavēta starta funkcija, pretpārplūdes drošība
Drošība	Pretpārplūdes ierīce, bērnu aizsardzība
Apkope	Regulāra filtru un mazgāšanas sviru tīrīšana
Remontējamība	Rezerves daļas pieejamas pēc pieprasījuma
Uzstādīšana	Iebūvējama, augstuma un slīpuma regulēšana
Uzstādīšanas komplekta saturs	Prettvaika lente, skrūves, urbšanas veidne, stiprinājuma kronšteini

Bieži uzdotie jautājumi - CI 4E7F0A-19 CANDY

Kādi ir minimālie iebūvēšanas izmēri Candy CI 4E7F0A-19?

Minimālie iebūvēšanas izmēri ir: augstums 818 mm, platums 598 mm, dziļums 555 mm. Augstumu var regulēt līdz 898 mm.

Kāds ir maksimālais pieļaujamais virtuves paneļa svars?

Virtuves panelis nedrīkst pārsniegt 9 kg. Ja vairāk, sazinieties ar klientu apkalpošanas dienestu.

Kā noregulēt trauku mazgājamās mašīnas augstumu?

Nolieciet ierīci, paceļot aizmugurējo daļu apmēram par 10 cm, pēc tam noregulējiet aizmugurējo kāju no priekšpuses ar regulēšanas ripu. Pēc tam tieši noregulējiet priekšējās kājas.

Kāds ūdens spiediens ir nepieciešams?

Ūdens spiedienam jābūt no 0.08 MPa līdz 1 MPa (aptuveni 0.8 līdz 10 bar).

Kā uzstādīt prettvaika lenti?

Uzklājiet prettvaika lenti (komplektā) zem darba virsmas un blakus esošo mēbeļu sānos, lai aizsargātu pret mitrumu.

Vai es varu uzstādīt trauku mazgājamo mašīnu zem plīts virsmas?

Nē, to nedrīkst uzstādīt zem plīts virsmas. Novietojiet to pie elektrības kontaktligzdas, sausā un labi vēdināmā vietā.

Ko darīt, ja virtuves panelis ir pārāk smags?

Ja panelis sver vairāk par 9 kg, sazinieties ar klientu apkalpošanas dienestu, lai saņemtu īpašus norādījumus.

Kā piestiprināt trauku mazgājamo mašīnu pie blakus esošajām mēbelēm?

Izmantojiet komplektā iekļautās skrūves, lai sānos piestiprinātu trauku mazgājamo mašīnu pie mēbelēm. Ja tas nav iespējams, izmantojiet kronšteinus, lai to piestiprinātu pie darba virsmas.

Vai trauku mazgājamā mašīna ir aprīkota ar pretpārplūdes drošību?

Jā, visas trauku mazgājamās mašīnas ir aprīkotas ar drošības ierīci, kas aptur ūdens padevi, ja tiek pārsniegts līmenis.

Kur atrast uzstādīšanas video?

Noskenējiet QR kodu rokasgrāmatā vai sekojiet norādītajai saitei, lai skatītu soli pa solim uzstādīšanas video.

LIETOŠANAS INSTRUKCIJA CI 4E7F0A-19 CANDY

Šī montāžas rokasgrāmata paredzēta virtuves ražotājiem, kas integrēs šos produktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, rūpīgi izlasiet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to nākotnes atsaucēm. Pirms uzsākt instalēšanu, pierakstiet sērijas numuru, jo tas var būt nepieciešams remontdarbu gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja šaubu gadījumā, pirms lietošanas konsultējieties ar tehniki. Vienmēr glabājiet visu iepakojuma materiālu bērniem nepieejamā vietā.

i Piezīme: Šajā dokumentā norādītās īpašības un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 prošības brīdinājumi uzstādīšanai p.2-3
2 Kur uzstādīt trauku mazgājamo mašīnu p.3
3 Trauku mazgājamās mašīnas izmēri p.4-5
4 Uzstādīšanas video soli pa solim p.6
5 Instrumenti uzstādīšanai p.6
6 ebūvēšanas izmēri p.7
7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi p.8 - 17

7.1 Tvaika lentes uzstādīšana
7.2 Augstuma regulēšana
7.3 Aizmugurējās kājas regulēšana
7.4 Priekšējo kāju augstuma regulēšana
7.5 Slīpuma regulēšana
7.6 levietošana iebūvētajā nodalījumā
7.7 Priekšējo kāju nostiprināšana
7.8 Paneļa sagatavošana
7.9 Paneļa uzstādīšana
7.10 Mašinas piestiprināšana virtuvei

8 Pievienošana ūdens un elektrības tīklam p.18 - 19

8.1 Savienojuma shēma
8.2 Drošības ierīces
9 Piegāde lietotājam p.19
10 Trauku mazgājamās mašīnas demontāža p.19

1 Drošības brīdinājumi uzstādīšanai

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ľoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms produkta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalificēts speciālists, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;
• Ja ražotāja palīdzība ir nepieciešama, lai novērstu klūmes, kas radušās nepareizas uzstādīšanas dēl, šāda palīdzība nav iekļauta garantijā;

- Nonemiet iepakojuma materiālu pirms ierīces iedarbināšanas;

- Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neslēdziet to pie elektrotīkla;

- Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus,

- Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisini ar skrūvēm, dokumenti, brošūras utt.) un, ja nepieciešams, izņemiet un saglabājiet tos;

- Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem;

- Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs;

- Uzstādīšanas laikā ierīce nedrīkst būt pieslēgta elektrotīklam;

- Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem;

- Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku;

- Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams;

- Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem;

- Nododot produktu galalietotājam, tehnikim jāpārliecinās, ka tas ir pareizi uzstādīts;

- Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriskā trieciena risks;

- Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga,

- Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar šajā rokasgrāmatā sniegtajiem norādījumiem. Ṣemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbelu durvīm, pat ja tās pārsniedz vadības paneļa augstumu;

- Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra,

• Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma;
• Esi uzmanīgs, atverot un aizverot produktu;
• Nepareiza uzstādīšana var izraisīt produkta apgāšanos;
• lerīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karstī tvaiki.

Kur uzstādīt trauku mazgājamo mašīnu

2

• Uzstādiet un izmantojiet šo produktu slēgtā, pārsegtā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;
• Uzstādiet ierīci netālu no elektrības rozetes;
• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pa-stāv traumu un apdegumu risks;
• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;
• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);
• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;
• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

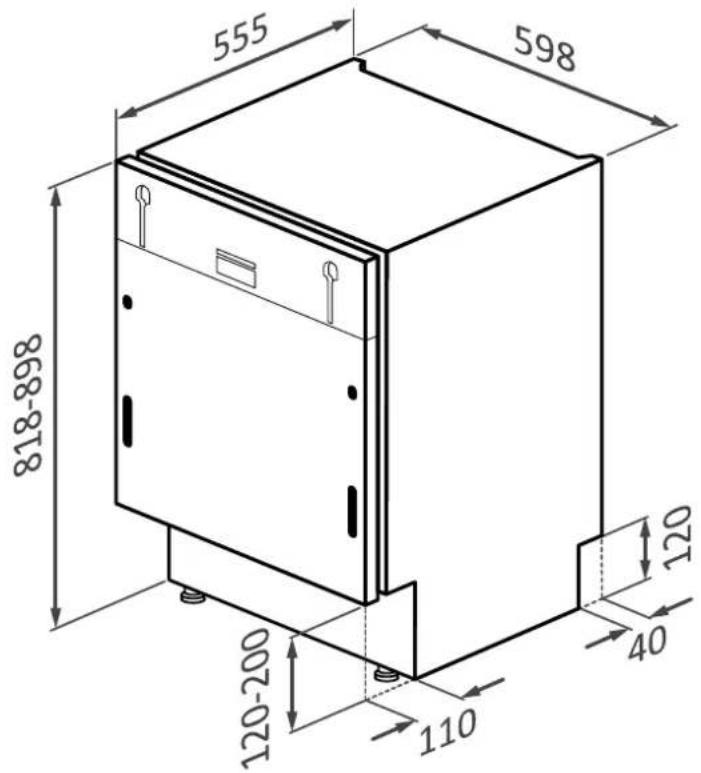

3 Trauku mazgājamās mašīnas izmēri

lzmēri mm

Produkta priekšējais aksonometriskais skats

Produkta priekšējais aksonometriskais skats ar virtuves durvīm

⚠ UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;

lzmēri mm

Aizmugures skats

Sānskats

4 Uzstādīšanas video soli pa solim

Produkta uzstādīšanas video varat noskatīties, skenējot QR kodu:

5 Instrumenti uzstādīšanai

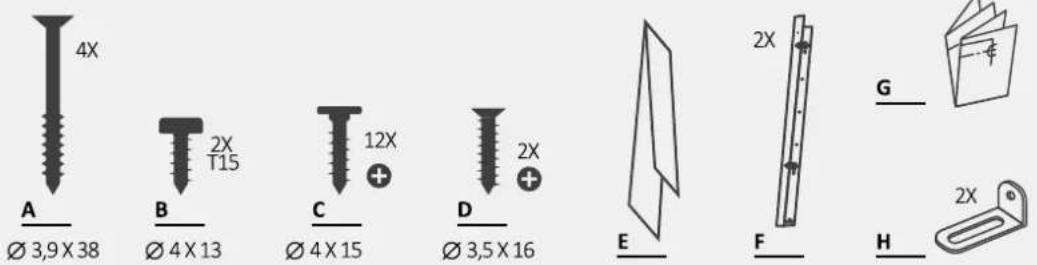

Nepieciešamie rīki

Ar produktu piegādātie rīki

lzmēri mm

Aksenometrisks skats

A

⚠ UZMANĪBU: Trauku mazgājamās mašīnas minimālais augstums ir 818 mm; šajā gadījumā attālumam starp virtuves durvīm un grīdu jābūt no 90 līdz 120 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī šim attālumam jāpalielinās proporcionāli, līdz maksimāli 170–200 mm.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.1 Tvaika lentes uzstādīšana

Uzklājiet lenti zem letes un blakus kabinetu sāniem.

1.

1.

7.2 Augstuma regulēšana

Nolieciet trauku mazgājamo mašinu, pacelot aizmugurējo dalu apmēram par 10 cm;

7.3 Aizmugurējās kājiņas regulēšana

Regulējiet aizmugurējās kājiņas augstumu no ierīces priekšpuses, kā norādīts.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.4 Priekšējo kāju augstuma regulēšana

Rīkojieties tieši ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu.

7.5 Slīpuma regulēšana

Noregulējiet trauku mazgājamo mašinu vertikālā un horizontālā plaknē

7.6 levietošana iebūvētajā nodalījumā

Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides.

7.7 Priekšējo kājiņu nostiprināšana

Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

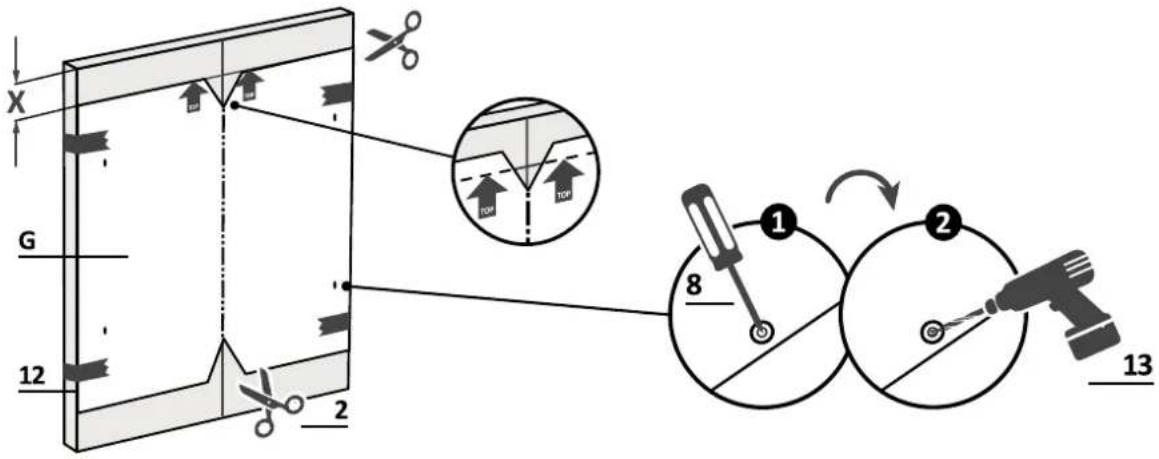

7.8 Panela sagatavošana

1.

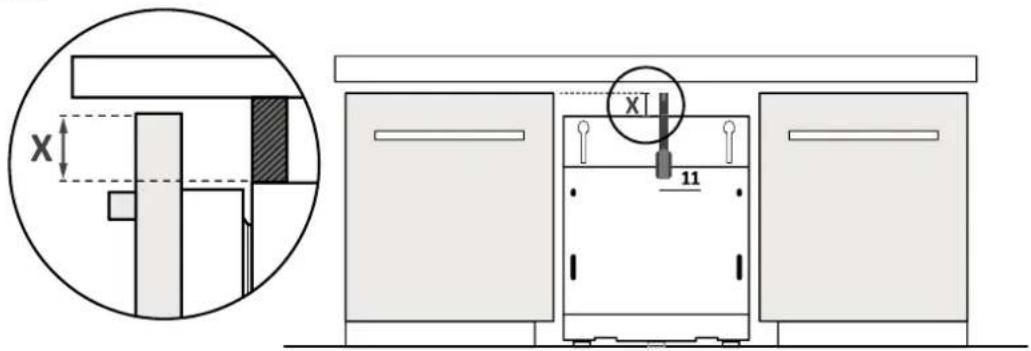

Izmēriet attālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;

Pārvietojiet mērijumu uz virtuves paneli un atzīmējiet centru;

3.

Pielieciet urbšanas veidni un sekojiet pievienotajiem norādījumiem;

7.8 Paneļa sagatavošana

4.

Nonemiet veidni un uzstādiet piederumus.

⚠ UZMANĪBU: Izvairieties, lai skrūvju galvas neizvirzās uz paneļa aizmugurējās virsmas, uzstādot rokturi.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.9 Paneļa uzstādīšana

1.

Pievienojiet paneli trauku mazgājamajai mašīnai;

Piestipriniet paneli pie trauku mazgājamās mašīnas apakšējās daļas;

3.

Piestipriniet paneli pie trauku mazgājamās mašīnas augšējās daļas;

Atveriet trauku mazgājamās mašīnas durvis, turot virtuves paneļa apakšējo daļu, pēc tam atsējiet apakšējās skrūves;

Pārliecinieties, ka panelis ir pilnībā ievietots; piestipriniet virtuves paneli pie trauku mazgājamās mašīnas, izmantojot piegādātās skrūves.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

⚠ UZMANĪBU: Pieslēdziet trauku mazgājamo mašīnu pie ūdens un elektroapgādes tīkla, ievērojot norādījumus 8 nodaļā.

7.10 Mašinas piestiprināšana virtuvei

Norādījumi trauku mazgājamās mašīnas piestiprināšanai pie blakus esošo skapīšu sāniem.

⚠ BRĪDINĀJUMS: Ja nevarat sāniski piestiprināt trauku mazgājamo mašīnu, izmantojiet komplektā iekļautos kronšteinus un piestipriniet to pie virsmas; esiet piesardzīgi, ja virsmas materiāls nav koks.

8 Pievienošana ūdens un elektrības tīklam

8.1 Savienojuma shēma

Uzstādīšanas shēma kolonnā

⚠ BRĪDINĀJUMS: Pārliecinieties, ka ūdens spiediens ir starp 0,08 un 1 Mpa.

8.2 Drošības ierīces

Visas trauku mazgājamās mašīnas ir aprikotas ar aizsardzību pret pārplūdi, kas darbības traucējumu gadījumā automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni.

Lai iegūtu vairāk informācijas, skatiet Lietotāja rokasgrāmatu.

Piegāde lietotājam

9

Instalēšanas beigās:

• Informējiet lietotāju par būtiskajām funkcijām;
• Informējiet lietotāju par visiem būtiskajiem drošas lietošanas un apstrādes aspektiem;
• Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas rūpīgai glabāšanai.

Pēc uzstādīšanas beigām noņemiet aizsargplēvi, lenti un visus citus iepakojuma materiālus un izņemiet pievienotos piederumus no trauku mazgājamās mašīnas iekšpuses.

Piezīme: Produkta faktiskā izskats ir atkarīgs no izvēlētā modela.

Trauku mazgājamās mašīnas demontāža

10

• Atvienojiet ierīci no elektroenerģijas un ūdens padeves;
• Atskrūvējiet stiprinājuma skrūves;
• Nedaudz paceliet ierīci un pilnībā izņemiet to;
• Šis izstrādājums nebojā mēbeles, kuras var izmantot arī ar jaunu sadzīves tehniku.
