KÄYTTÖOHJE CI 4E7F0A-19 CANDY

Tämä asennusopas on tarkoitettu keittiövalmistajille, jotka integroivat nämä tuotteet. Turvallisuuden varmistamiseksi ja parhaiden tulosten saavuttamiseksi lue tämä opas huolellisesti, mukaan lukien turvallisuusohjeet, ja säilytä se tulevaa tarvetta varten. Ennen asennuksen aloittamista kirjaa sarjanumero mui-stiin, sillä sitä saatetaan tarvita korjauksia varten. Tarkista kuljetuksen aikana mahdollisesti syntyneet vauriot ja kysy tarvittaessa neuvoa tekniseltä asiantun-tijalta ennen käyttöä. Pidä kaikki pakkausmateriaalit aina lasten ulottumatto-missa.

i Huomautus: Tässä asiakirjassa esitetyt ominaisuudet ja kuvat ovat vain ohjeellisia ja voivat muuttua ilman erillistä ilmoitusta.

Sisällysluettelo

1 Asennuksen turvallisuusilmoitukset p.2-3

2 Mihin astianpesukone asennetaan p.3

3 Astianpesukoneen mitat p.4-5

4 Asennusvideo vaihe vaiheelta p.6

5 Tökalut asennusta varten p.6

6 Kalusteasennusmitat p.7

7 Tiskikoneen asennusohjeet p.8 - 17

7.1 Höyrynauhan asennus

7.2 Korkeussäätö

7.3 Takajalan säätö

7.4 Etujalkojen korkeuden säätö

7.5 Kallistuksen säätö

7.6 Asettaminen upotettuun lokeroon

7.7 Etujalkojen kiinnitys

7.8 Paneelin valmistelu

7.9 Paneelin asennus

7.10 Koneen kiinnitys keittiöön

8 Liittäminen vesi- ja sähköverkkoon p.18 - 19

8.1 Liitäntäkaavio

8.2 Turvalaitteet

9 Toimitus käyttäjälle p.19

10 Astianpesukoneen purkaminen p.19

1 Asennuksen turvallisuusilmoitukset

Lue nämä ohjeet ennen tuotteen asentamisen aloittamista. Turvallisuutesi on meille erittäin tärkeää. Lue nämä tiedot huolellisesti ennen tuotteen käyttöä.

- Asennus on suoritettava pätevän teknikon toimesta, joka tuntee ja noudattaa asennusmaan lakeja ja valmistajan ohjeita;

- Jos valmistajan apua tarvitaan virheellisen asennuksen aiheuttamien vikojen korjaamiseen, apu ei kuulu takuun piiriin;

- Poista pakkausmateriaali ennen laitteen käyttöönottoa;

- Tarkista tuotteen purkamisen jälkeen, ettei se ole vaurioitunut. Ota tarvittaessa yhteyttä huoltoon ennen asennuksen aloittamista, äläkä kytke laitetta sähköverkkoon;

- Vaurioitunut tuote voi aiheuttaa oikosulun, sähköiskun, tulipalovaaran ja muita vaaroja;

- Tarkista, sisältääkö pakkaus tarvikkeita tai oheismateriaaleja (ruuvipusseja, asiakirjoja, esitteitä jne.) ja poista ja säilytä ne tarvittaessa;

- Virheellinen asennus voi aiheuttaa vahinkoa tai vammoja ihmisille, eläimille tai omaisuudelle. Valmistaja ei ole vastuussa tällaisista vahingoista;

- Turvallinen käyttö taataan vain, jos asennus on tehty oikein näiden ohjeiden mukaan. Väärästä asennuksesta aiheutuneista vahingoista vastaa asentaja;

- Asennuksen aikana laitetta ei saa kytkeä sähköverkkoon;

- Asennuksen aikana suositellaan suojakäsineiden käyttöä viiltohaavojen välttämiseksi;

- Virheellisen asennuksen, laitteen peukaloinnin tai vaatimusten vastaisen liitännän tapauksessa tuotteen takuu raukeaa;

- Varmista, että tuotteen virtajohto ei ole asennuksen jälkeen saatavilla;

- Asennuksen jälkeen virtajohto ei saa olla kosketuksissa keittiökalusteiden liikkuvien osien kanssa (esim. laatikko) eikä altistua mekaaniselle rasitukselle;

- Kun tuote luovutetaan loppukäyttäjälle, teknikon on varmistettava, että se on asennettu oikein;

- Älä liitä tuotetta sähköverkkoon ennen kuin etupaneeli on täysin asennettu. Muuten voi syntyä sähkövaara;

- Ole varovainen kuljetuksen aikana, tuote on raskas;

- Tarkista ennen asennuksen aloittamista kaikki integroidun osaston mitat vertaamalla niitä tämän oppaan ohjeisiin. Huomaa, että ovi voidaan kohdistaa muiden kalusteiden ovien kanssa, vaikka se olisi korkeampi kuin ohjauspaneeli;

• Varmista, että asennusalue on vakaa ja tukeva;
• Levitä suojakalvo, joka toimitetaan asennussarjassa, työtason alle ja ympäröivään kalusteeseen. Kalvo suojaa kalusteita kosteudelta;
• Ole varovainen avatessasi ja sulkiessasi tuotetta;
• Virheellinen asennus voi aiheuttaa tuotteen kaatumisen;
• Tuotteen on oltava vaakasuorassa toimiakseen kunnolla, muuten ovi ei sulkeudu oikein ja kuumaa höyryä voi päästä ulos.

Mihin astianpesukone asennetaan

2

• Asenna ja käytä tätä tuotetta V3:V5 ja hyvin tuuletetussa ympäristössä;
• Älä asenna tuotetta ulkotiloihin, joissa se on alttiina sääolosuhteille;
• Asenna tuote sähköpistorasian lähelle;
• Käytä tuotetta vain, jos se on asennettu kalusteeseen, muuten on olemassa loukkaantumis- ja palovammariski;
• Älä asenna astianpesukonetta liesitason alle;
• Älä asenna tuotetta lämmönlähteiden (patterit, uunit jne.) läheisyyteen;
• Älä aseta tuotetta matoille tai vastaaville pinnoille;
• Aseta tuote puhtaalle, tasaiselle ja vakaalle pinnalle.

3 Astianpesukoneen mitat

Mitat mm

Tuotteen etuosa aksonometrisessa näkymässä

555 598 818-898 120-200 110 40 120

Tuotteen etuosa aksonometrisessa näkymässä keittiön oven kanssa

675-730 595-596 16-22

⚠ VAROITUS: jos keittiöpaneeli painaa yli 9 kg, ota yhteyttä asiaka- spalveluun.

Mitat mm

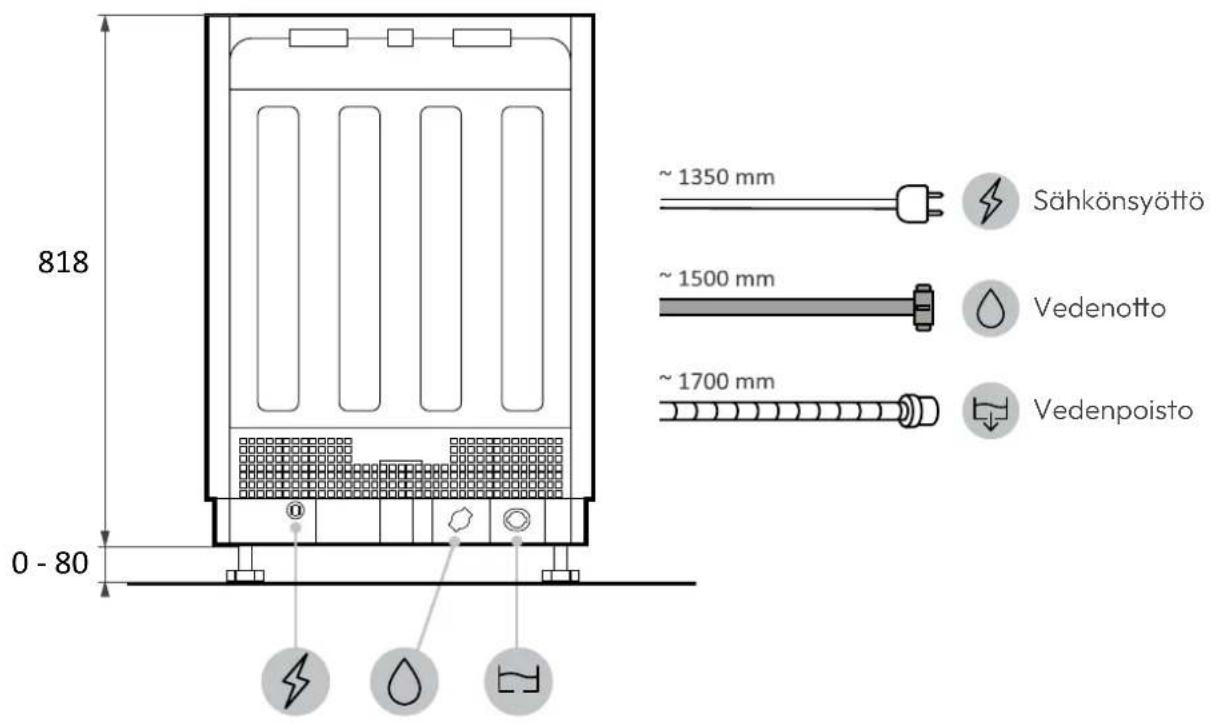

Takaviisto näkymä

818 0 - 80 ~ 1350 mm Sähkönsyöttö ~ 1500 mm Vedenotto ~ 1700 mm Vedenpoisto

Sivukuva

1200 690

4 Asennusvideo vaihe vaiheelta

Tuotteen asennusvideo on katsottavissa skannaamalla QR-koodi:

tai napsauttamalla seuraavaa

2-3h

5 Työkalut asennusta varten

Tarvittavat työkalut

1 2 3 4 5 6 7 8 9 10 Ch 26 PZ 2 PH 2 Torx T15 9 mm 11 12 13 Ø 2 mm Gloved Hand

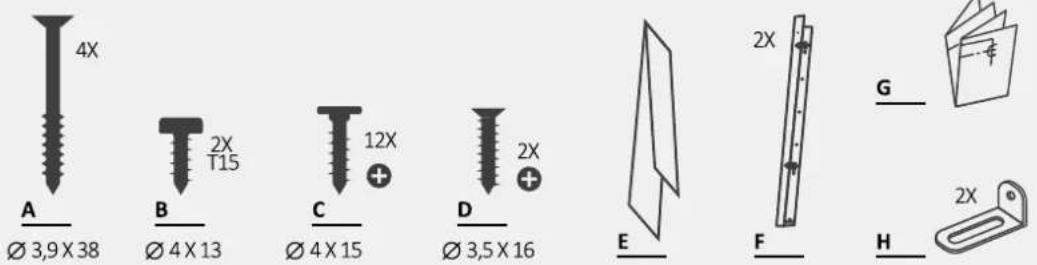

Tuotteen mukana toimitettavat työkalut

4X A Ø 3,9 X 38 B Ø 4 X 13 2X T15 C Ø 4 X 15 12X + D Ø 3,5 X 16 2X + E 2X F G H 2X

Mitat mm

Aksometrinen näkymä

min. 555 820-900 600 A

A

⚠ VAROITUS: Astianpesukoneen vähimmäiskorkeus on 818 mm; tässä tapauksessa etäisyyden keittiön oven ja lattian välillä on oltava 90–120 mm. Jos astianpesukonetta nostetaan (max. 898 mm), oven ja lattian välistä etäisyyttä on kasvatettava suhteessa, enintään 170–200 mm.

7 Tiskikoneen asennusohjeet

7.1 Höyrysuojausnauhan asennus

Levitä nauha työtason alle ja vierekkäisten kaappien sivuille.

1.

E

1.

Säädä takaosan jalan korkeutta laitteen edestä ohjeen mukaan.

foot UP 7 DOWN

7 Tiskikoneen asennusohjeet

7.4 Etujalkojen korkeuden säätö

Toimi suoraan etujaloilla. Nosta tarvittaessa astianpesukonetta hieman.

7.5 Kallistuksen säätö

Aseta astianpesukone vaakasuoraan ja pystysuoraan.

7.6 Asettaminen upotettuun lokeroon

Aseta astianpesukone kalusteeseen ja tarkista mitat ja toleranssit.

7.7 Etujalkojen kiinnitys

Kun olet tarkistanut kaikki mitat, kiinnitä etujalat pysyvästi, jotta ne eivät löysty ajan myötä. Tämä toimenpide voidaan tehdä myös keittiöpaneelin asentamisen jälkeen.

feet B 5

7 Tiskikoneen asennusohjeet

7.8 Paneelin valmistelu

1.

Mittaa vierekkäisten ovien yläreunan ja astianpesukoneen välinen etäisyys;

Siirrä mitta keittiöpaneeliin ja merkitse keskikohta;

X 1 11

3.

Käytä porausmallia ja noudata annettuja ohjeita;

X G 12 2 TOP TOP ① ② 8 13

7.8 Paneelin valmistelu

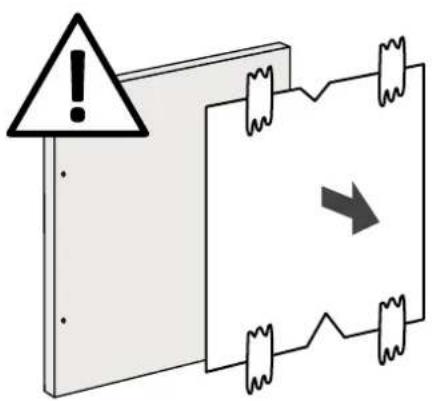

4.

Poista malli ja asenna lisävarusteet.

⚠️ HUOMIO: Vältä ruuvinkantojen ulkonevaa asentoa paneelin takapuolella kahvaa asennettaessa.

7 Tiskikoneen asennusohjeet

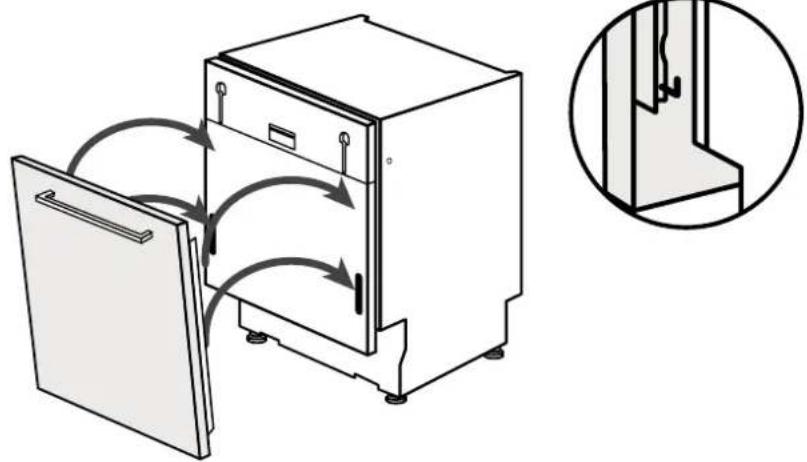

7.9 Paneelin asennus

1.

Kiinnitä paneeli astianpesukoneeseen;

Kiinnitä paneeli astianpesukoneen alaosaan;

click

3.

Kiinnitä paneeli astianpesukoneen yläosaan;

Avaa astianpesukoneen ovi pitämällä kiinni keittiöpaneelin alaosasta ja irrota sitten alaosassa olevat ruuvit;

Varmista, että paneeli on täysin asetettu; kiinnitä keittiöpaneeli astianpesuko-neeseen mukana toimitetuilla ruuveilla.

4 A

7 Tiskikoneen asennusohjeet

⚠️ HUOMIO: Liitä astianpesukone nyt vesijohtoon ja sähköverkkoon noudattaen luvun 8 ohjeita.

7.10 Koneen kiinnitys keittiöön

Ohjeet astianpesukoneen kiinnittämiseen viereisten kaappien sivuun.

1. ① ② 8 ! X

⚠ VAROITUS: Jos et voi kiinnittää astianpesukonetta sivusuunnassa, käytä mukana toimitettuja kiinnikkeitä ja kiinnitä se työtasoon; ole varovainen, jos työtason materiaali ei ole puuta.

8 Liittäminen vesi- ja sähköverkkoon

8.1 Liitäntäkaavio

Vakiokaavio asennusta varten Ø28 Ø15 Ø20

Asennuskaavio pylvääseen

min. 400 mm Ø28 Ø15 Ø20

VAROITUS: Varmista, että vedenpaine on 0,08 ja 1 Mpa välillä.

8.2 Turvalaitteet

Kaikki astianpesukoneet on varustettu ylivuotosuojalla, joka häiriön sattuessa pysäyttää automaattisesti veden tulon ja/tai poistaa ylimääräisen veden.

Katso lisätietoja käyttöoppaasta.

Toimitus käyttäjälle

9

Asennuksen lopussa:

• Tiedota käyttäjää olennaisista toiminnoista;
• Tiedota käyttäjää kaikista turvalliseen käyttöön ja käsittelyyn liittyvistä asioista;
• Toimita käyttäjälle lisävarusteet sekä käyttö- ja asennusohjeet huolellista säilytystä varten.

Asennuksen lopuksi poista suojakalvo, teippi ja kaikki muut pakkausmateriaalit ja ota mukana toimitetut lisävarusteet pois astianpesukoneen sisältä.

Huomautus: Tuotteen todellinen ulkonäkö riippuu valitusta mallista.

Astianpesukoneen purkaminen

10

• Irrota tuote sähkö- ja vesiverkosta;
• Irrota kiinnitysruuvit;
• Nosta tuotetta hieman ja vedä se kokonaan ulos;
• Tämä tuote ei vahingoita kalustetta, jota voidaan käyttää myös uuden laitteen kanssa.

Käytä porausmallia ja noudata annettuja ohjeita;

X G 12 2 TOP TOP 1 8 2 13
