BRUKSANVISNING CI 4E7F0A-19 CANDY

1 Sikkerhedsadvarsler til installation

for produktet ved at scanne

QR-koden:

aller ved at klikke på følgende

2-3h

8 Tilslutning til vand- og elnettet

Denne installasjonsveiledningen er ment for kjøkkenprodusenter som skal integrere disse produktene. For å sikre sikkerhet og oppnå best mulig resultater, les denne veiledningen nøye, inkludert sikkerhetsinstruksjoner, og oppbevar den for fremtidig referanse. Før du går videre med installasjonen, noter serienummeret, da det kan være nødvendig ved reparasjoner. Sjekk for skader under transport og kontakt en tekniker ved tvil før bruk. Oppbevar alltid alt emballasjemateriale utilgjengelig for barn.

i Merknad: Egenskapene og bildene i dette dokumentet er kun veiledende og kan endres uten forhåndsvarsel.

Innholdsfortegnelse

1 Sikkerhetsvarsler for installasj p.2-3

4 installasjonsvideo trinn for trinn p.6

5 Verktøy for installasjon p.6

6 nnbyggingsmål p.7

7 instruksjoner for installasjon av oppvaskmaskin p.8 - 17

7.1 Installasjon av dampbånd
7.2 Høydejustering
7.3 Justering av bakre fot
7.4 Justering av høyden på de fremre føttene
7.5 Høydejustering
7.6 Innsetting i innebygd rom
7.7 Festing av fremre føtter
7.8 Forberedelse av panelet
7.9 Installasjon av panelet
7.10 Festing av maskinen til kjøkkenet

8 Tilkobling til vann- og strømnett p.18 - 19

8.1 Tilkoblingsdiagram
8.2 Sikkerhetsenheter

9 Levering til brukeren p.19

10 Demontering av oppvaskmaskinen p.19

1 Sikkerhetsvarsler for installasj

Les disse instruksjonene før du begynner å installere produktet. Din sikkerhet er veldig viktig for oss. Les denne informasjonen nøye før du bruker produktet.

- Installasjonen må utføres av en kvalifisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner;

- Dersom det kreves produsentens assistanse for å rette feil forårsaket av feil installasjon, dekkes ikke dette av garantien;

- Fjern emballasjematerialet før du tar apparatet i bruk;

- Etter at produktet er pakket ut, må du kontrollere at det ikke er skadet. Kontakt kundeservice ved problemer før installasjon og koble det ikke til strømnettet;

- Et skadet produkt kan forårsake kortslutning, elektrisk støt, brannfare og andre farer;

- Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og fjern og oppbevar dem om nødvendig;

- Feil installasjon kan føre til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader;

- Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold til disse instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatøren;

- Under installasjonen må apparatet ikke være koblet til strømnettet;

- Det anbefales å bruke vernehansker under installasjonen for å unngå kuttskader;

- Ved feil installasjon, manipulering av apparatet eller ukorrekt tilkobling, blir produktgarantien ugyldig;

- Sørg for at produktets strømledning ikke er tilgjengelig etter installasjon;

- Etter montering må ikke strømkabelen komme i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en skuff), og den må ikke utsettes for mekanisk belastning;

- Når produktet leveres til sluttbrukeren, må teknikeren sikre at det er riktig installert;

- Ikke koble produktet til strømnettet før frontpanelet er fullstendig installert. Ellers kan det oppstå elektrisk fare;

• Vær forsiktig under transport, produktet er tungt;

- Før du starter installasjonen, kontroller alle målene på det innebygde rommet ved å sammenligne dem med instruksjonene i denne manualen. Merk at det er mulig å justere døren slik at den flukter med dørene på andre møbler, selv om den er høyere enn kontrollpanelet;

• Sørg for at installasjonsområdet er stabilt og solid;
• Påfør beskyttelsesfilmen, som leveres i installasjonssettet, under benkeplaten og på omgivende møbler. Denne filmen beskytter møblene mot fuktighet;
• Vær forsiktig når du åpner og lukker produktet;
• Feil installasjon kan føre til at produktet velter;
• Produktet må være i vater for å fungere som det skal. Ellers vil døren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.

• Installer og bruk dette produktet i et lukket, tildekket, tørt og godt ventilert miljø;
• Ikke installer produktet i åpne områder utsatt for vær og vind;
• Monter produktet i nærheten av en stikkontakt;
• Bruk produktet kun hvis det er montert i en innbyggingsnisje, ellers er det fare for skader og brannskader;
• Ikke installer oppvaskmaskinen under en platetopp;
• Ikke installer produktet i nærheten av varmekilder (radiatorer, ovner osv.);
• Ikke plasser produktet på tepper eller lignende overflater;
• Plasser produktet på en ren, jevn og solid overflate.

3 Mål på oppvaskmaskinen

Mål i mm

Produktets fremre aksonometriske visning

555 598 818-898 120-200 110 40 120

Produktets fremre aksonometriske visning med kjøkkendør.

675-730 595-596 16-22

⚠ ADVARSEL: hvis kjøkkenpanelet veier mer enn 9 kg, kontakt kun-deservice.

Mål i mm

Bakfra visning

818 0 - 80 ~ 1350 mm Strømforsyning ~ 1500 mm Vanntilførsel ~ 1700 mm Vannutløp

Sidevisning

1200 690

4 Installasjonsvideo trinn for trinn

Du kan se installasjonsvideoen

for produktet ved å skanne

QR-koden:

eller ved å klikke på følgende

2-3h

5 Verktøy for installasjon

Nødvendige verktøy

1 2 3 4 5 6 7 8 9 10 Ch 26 PZ 2 PH 2 Torx T15 9 mm 11 12 13 Ø 2 mm

Verktøy som følger med produktet

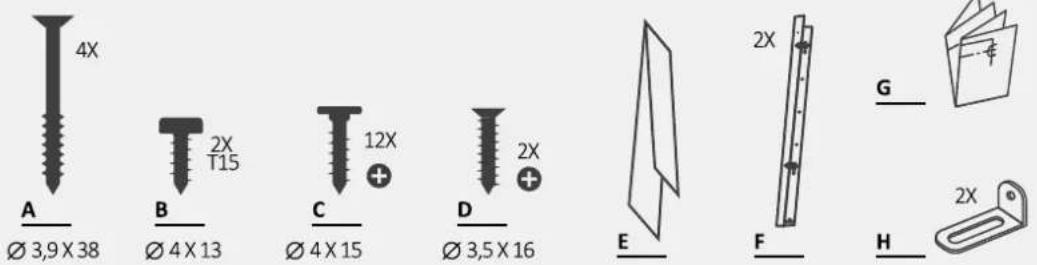

4X A Ø 3,9 X 38 B Ø 4 X 13 2X T15 C Ø 4 X 15 12X + D Ø 3,5 X 16 2X + E 2X F G H 2X

Mål i mm

Aksonometrisk visning

min. 555 820-900 600 A

A

ADVARSEL: Den minimale høyden på oppvaskmaskinen er 818 mm; i dette tilfellet må avstanden mellom kjøkkendøren og gulvet være mellom 90 og 120 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), må denne avstanden også økes proporsjonalt, opp til et maksimum mellom 170 og 200 mm.

7 Instruksjoner for installasjon av oppvaskmaskin

7.1 Installasjon av dampbånd

Påfør stripen under benkeplaten og på sidene av tilstøtende skap.

1.

E

2.

Vipp opp oppvaskmaskinen ved å løfte bakre del ca. 10 cm.

7.3 Justering av bakre fot

Juster høyden på bakre fot fra maskinens front som angitt.

foot UP DOWN

7 Instruksjoner for installasjon av oppvaskmaskin

7.4 Justering av høyden på de fremre føttene

Virke direkte på de fremre føttene. Løft oppvaskmaskinen litt om nødvendig.

Juster oppvaskmaskinen i loddrett og vannrett plan.

7.6 Innsetting i innebygd rom

Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mål og toleranser.

7.7 Festing av fremre føtter

Etter å ha kontrollert alle målene, fest de fremre føttene permanent slik at de ikke løsner over tid. Dette kan også gjøres etter at kjøkkenpanelet er montert.

feet B 5

7 Instruksjoner for installasjon av oppvaskmaskin

7.8 Forberedelse av panelet

1.

Mål avstanden mellom øvre kant av tilstøtende dører og oppvaskmaskinen;

Overfør målet til kjøkkenpanelet og finn midten;

X 1 11

3.

7.8 Forberedelse av panelet

4.

Fjern malen og monter tilbehøret.

⚠ ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av håndtaket.

7 Instruksjoner for installasjon av oppvaskmaskin

7.9 Installasjon av panelet

1.

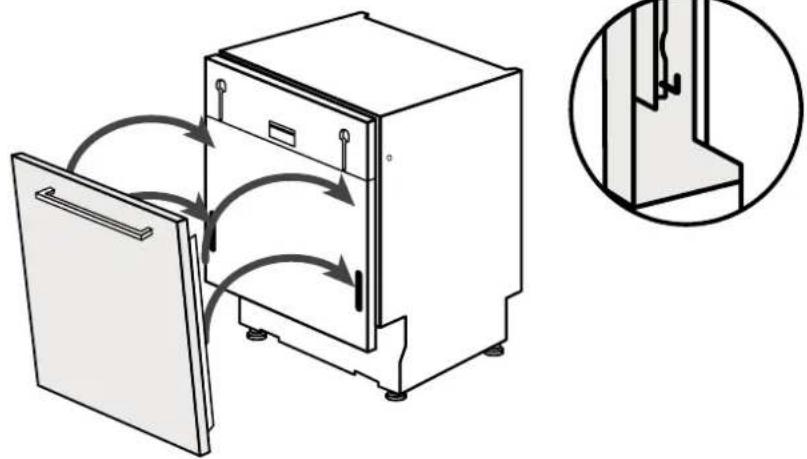

Fest panelet til oppvaskmaskinen;

Fest panelet til nederste del av oppvaskmaskinen;

click

3.

Fest panelet til øverste del av oppvaskmaskinen;

7.9 Installasjon av panelet

4.

Åpne oppvaskmaskindøren mens du holder den nederste delen av kjøkkenpanelet, og skru deretter ut de nederste skruene;

Sørg for at panelet er helt satt inn; fest kjøkkenpanelet til oppvaskmaskinen med de medfølgende skruene.

4 A

7 Instruksjoner for installasjon av oppvaskmaskin

⚠ ADVARSEL: Koble oppvaskmaskinen nå til vann- og strømnettet i henhold til instruksjonene i kapittel 8.

7.10 Festing av maskinen til kjøkkenet

Instruksjoner for å feste oppvaskmaskinen til siden av tilstøtende skap.

1. ① ② 8 ! X

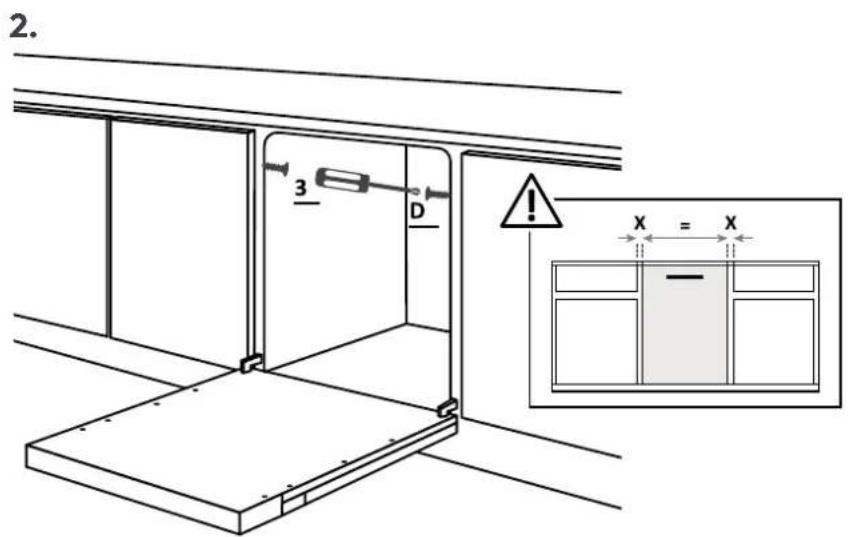

⚠ ADVARSEL: Hvis du ikke kan feste oppvaskmaskinen sideveis, bruk de medfølgende brakettene og fest den til benkeplaten; vær forsiktig hvis benkeplatematerialet ikke er tre.

8 Tilkobling til vann- og strømnettet

8.1 Tilkoblingsskjema

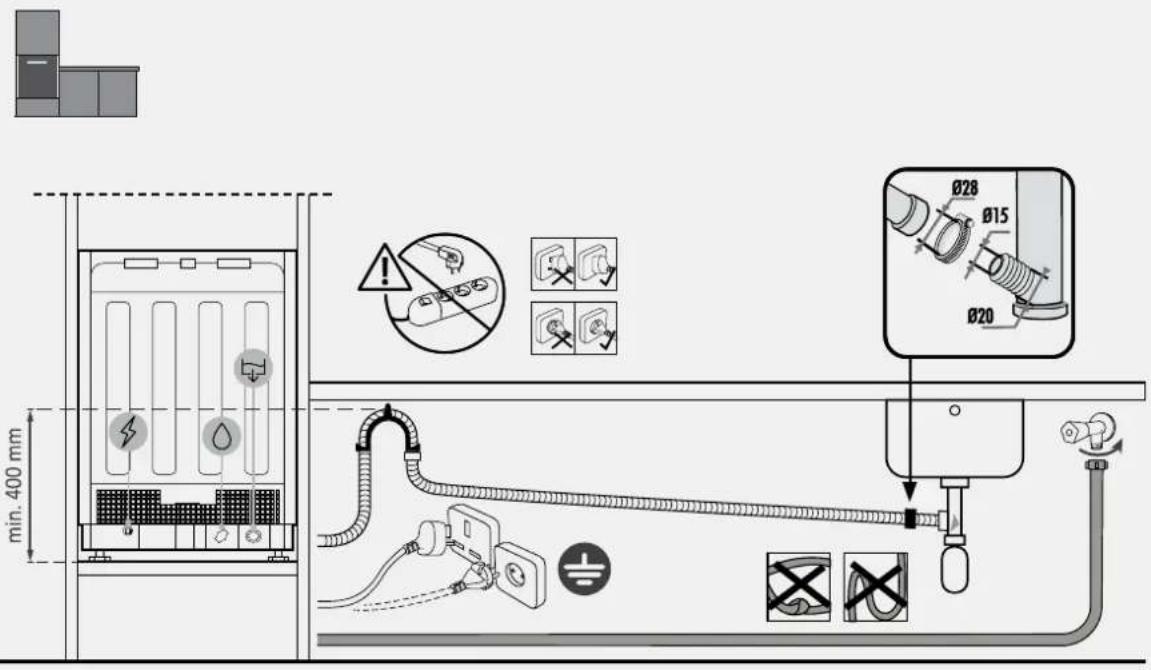

Standard installasjonsskjema Ø28 Ø15 Ø20

Installasjonsskjema for søyle

min. 400 mm Ø28 Ø15 Ø20

⚠ ADVARSEL: Sørg for at vanntrykket er mellom 0,08 og 1 Mpa.

8.2 Sikkerhetsanordninger

Alle oppvaskmaskiner er utstyrt med en overflomsbeskyttelse som ved feil, när vannstanden overstiger det normale, automatisk stopper vanntilførselen og/eller tømmer overskuddet.

For mer informasjon, se Brukermanualen.

Levering til brukeren

9

Asennuksen lopussa:

• Informer brukeren om de essensielle funksjonene;
• Informer brukeren om alle relevante aspekter ved sikker bruk og håndtering;
  • Overlever til brukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring.

Etter installasjonen, fjern beskyttelsesfilmen, tapen og alt annet emballasjemateriale, og ta ut det medfølgende tilbehøret fra oppvaskmaskinens innside.

Merknad: Produktets faktiske utseende avhenger av valgt modell.

Demontering av oppvaskmaskin

10

• Koble produktet fra strøm- og vannforsyningen;
• Skru ut festeskruene;
• Løft produktet litt og trekk det helt ut;
• Dette produktet skader ikke møblene, som også kan brukes med et nytt apparat.
