РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CI 4E7F0A-19 CANDY

Това ръководство за монтаж е предназначено за производители на кухни, които ще монтират тези продукти. За да осигурите безопасност и да постигнете най-добри резултати, прочетете внимателно това ръководство, включително инструкциите за безопасност, и го запазете за бъдещи справки. Преди да продължите с монтажа, запишете серийния номер, тъй като може да е необходим в случай на ремонт. Проверете за евентуални повреди, възникнали при транспортиране, и се консултирайте с техник, ако имате съмнения, преди употреба. Винаги дръжте всички опаковъчни материали далеч от деца.

i БЕЛЕЖКА: Характеристиките и изображенията в този документ, са само за справка и могат да се променят без предупреждение.

Индекс

1 ележки за безопасност при монтаж стр.2-3
2 ъде да монтирате съдомиялната машина стр.3
3 азмери на съдомиялната машина стр.4-5
4 видео с инструкции за монтиране стъпка по стъпка стр.6
5 інструменти за монтаж стр.6
6 азмери за вграждане стр.7
7. Інструкции за монтаж на съдомиялна машина стр.8-17
7.1 Монтаж на лентата против пара
7.2 Регулиране на височината
7.3 Регулиране на задното краче
7.4 Регулиране на височината на предните крачета
7.5 Регулиране на наклона
7.6 Поставяне в отделението за вграждане
7.7 Фиксиране на предните крачета
7.8 Подготовка на панела
7.9 Монтаж на панела
7.10 Монтаж на машината в кухнята
8 Свързване към водопроводна и електрическа мрежа стр.18 - 19
8.1 Схема на свързване
8.2 Предпазни устройства
9 доставка до потребителя стр.19
10 азглобяване на съдомиялна машина стр.19

Спазвайте тези указания, преди да започнете монтажа на продукта. Вашата безопасност е много важна за нас. Моля, прочетете внимателно тази информация, преди да използвате продукта.

• Монтажът трябва да се извърши от квалифициран техник, който трябва да е запознат със законите, действащи в страната на монтажа, и инструкциите на производителя и да ги спазва;
• Ако е необходим ремонт от производителя за отстраняване на неизправности, причинени от неправилен монтаж, такъв ремонт не се покрива от гаранцията;
• Отстранете опаковъчния материал, преди да използвате уреда;
• След разопаковане на продукта, проверете дали не е повреден и в случай на проблеми се свържете с центъра за обслужване на клиенти, преди да продължите с монтажа, и не го свързвайте към захранването;
• Повреден продукт може да причини късо съединение, токов удар, пожар и други опасности;
• Проверете опаковката за принадлежности или придружаващи материали (пликове с винтове, документи, брошури и др.) и ако има такива, ги извадете и приберете;
• Неправилният монтаж може да причини нараняване или вреда на хора, животни или вещи. Производителят не носи отговорност за подобни наранявания или вреди;
• Безопасната употреба е гарантирана само ако монтажът е извършен правилно съгласно тези инструкции. В случай на повреда, причинена от неправилен монтаж, отговорността е на лицето, което е инсталирало продукта;
• По време на монтажа уредът не трябва да бъде свързан към електрозахранването;
• Препоръчително е да носите защитни ръкавици по време на монтажа, за да избегнете наранявания от порязване;
• В случай на неправилен монтаж, манипулиране на устройството и неправилно свързване, гаранцията на продукта се анулира;
• Уверете се, че когато захранващият кабел на продукта е свързан, до него няма достъп;
• След сглобяване, захранващият кабел не трябва да влиза в контакт с движещи се части на кухненските компоненти (като например чекмедже) и не трябва да бъде изложен на механично напрежение;
• При доставяне на продукта на крайния потребител, техникът трябва да се увери, че той е инсталиран правилно;
• Не свързвайте продукта към електрическата мрежа, докато предният панел не е напълно монтиран. В противен случай може да има опасност от токов удар;

• Бъдете внимателни по време на транспортиране, продуктът е тежък;

• Преди да започнете монтажа, проверете всички размери на отделението за вграждане, като ги сравните с инструкциите, съдържащи се в това ръководство. Обърнете внимание, че е възможно вратата да се подравни с вратите на други мебели, дори ако тя надвишава височината на контролния панел;

• Уверете се, че мястото за монтаж е стабилно и здраво;
• Поставете защитното фолио, предоставено в монтажния комплект, под работния плот и върху околните мебели. Това фолио предпазва мебелите от влага;
• Бъдете внимателни при отваряне и затваряне на продукта;
• Неправилният монтаж може да доведе до преобръщане на продукта;
• Продуктът трябва да е нивелиран, за да функционира правилно, в противен случай вратата няма да се затваря правилно, което ще доведе до излизане на гореща пара.

Къде да монтирате съдомиялната машина

2

• Монтирайте и използвайте този продукт в затворена, покрита, суха и добре проветрива среда;
• Не монтирайте продукта в открити среди, изложени на атмосферни влияния;
• Монтирайте продукта близо до електрически контакт;
• Използвайте продукта само когато е поставен във вдлъбнато отделение, в противен случай рискувате нараняване и изгаряния;
• Не монтирайте съдомиялната машина под готварски плот;
• Не монтирайте продукта в близост до източници на топлина (радиатори, печки и др.);
• Не поставяйте продукта върху килими или подобни повърхности;
• Поставете продукта върху чиста, равна и стабилна повърхност.

3 Размери на съдомиялната машина

Размери в милиметри

Аксонометричен изглед отпред с кухненска врата

675-730 595-596 16-22

⚠️ ВНИМАНИЕ: Ако кухненският панел тежи повече от 9 кг, свържете се с отдела за обслужване на клиенти.

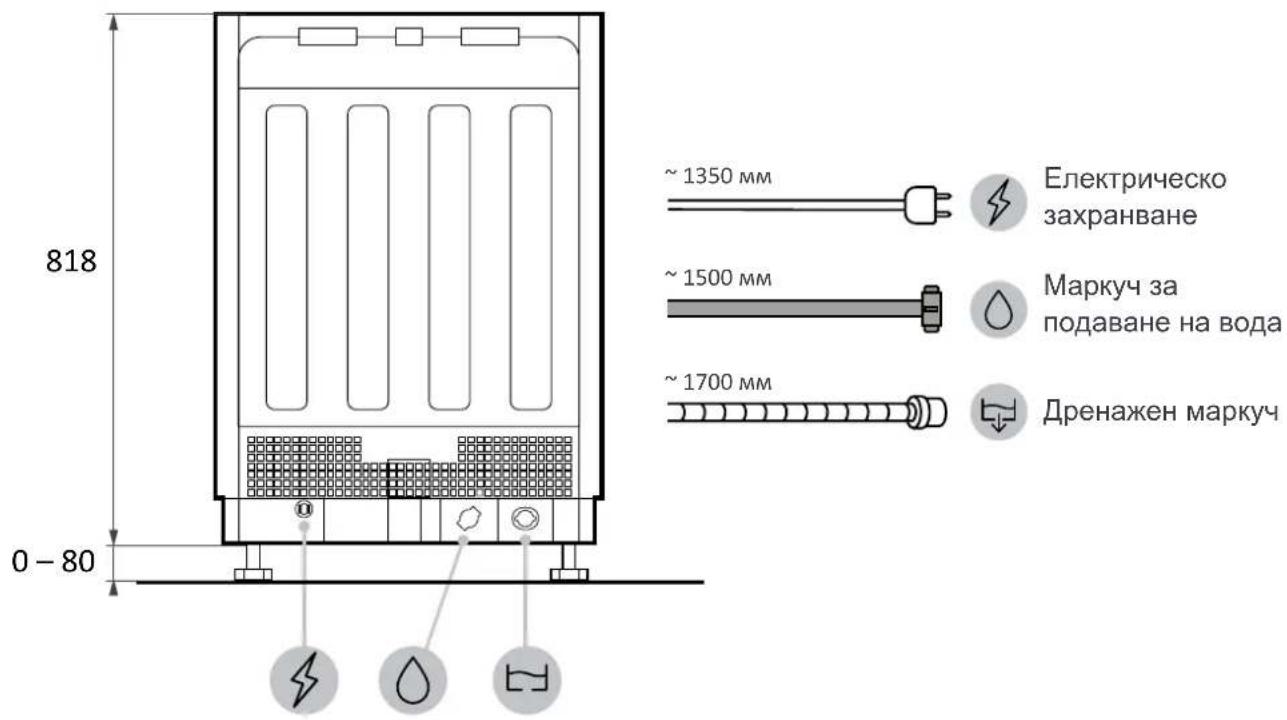

Размери в милиметри

Изглед отзад

818 0 - 80 ~ 1350 mm Електрическо захранване ~ 1500 mm Маркуч за подаване на вода ~ 1700 mm Дренажен маркуч

Страничен изглед

1200 690

4 Видео с инструкции за монтиране стъпка по стъпка

Можете да гледате видеоото с инструкции за монтиране на продукта, като сканирате QR кода:

или като кликнете върху този

2-3 часа

5 Инструменти за монтаж

Необходими инструменти

1 2 3 4 5 6 7 8 9 10 Ch26 PZ 2 PH 2 Torx T15 9 mm 11 12 13 Ø 2 mm Gloveda

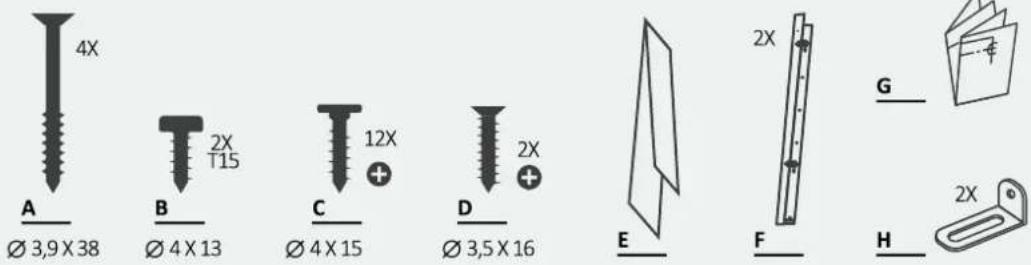

Инструменти, предоставени с продукта

4X A Ø 3,9 X 38 B Ø 4 X 13 2X T15 C Ø 4 X 15 12X + D Ø 3,5 X 16 2X + E 2X F G H 2X

Размери в милиметри

⚠️ ВНИМАНИЕ: Минималната височина на съдомиялната машина е 818 мм; в този случай разстоянието между кухненската вратичка и пода трябва да бъде между 90 и 120 мм. Ако съдомиялната машина е повдигната (макс. 898 мм), разстоянието от вратата до пода също трябва да се увеличи пропорционално, до максимум между 170 и 200 мм.

7 Инструкции за монтаж на съдомиялна машина

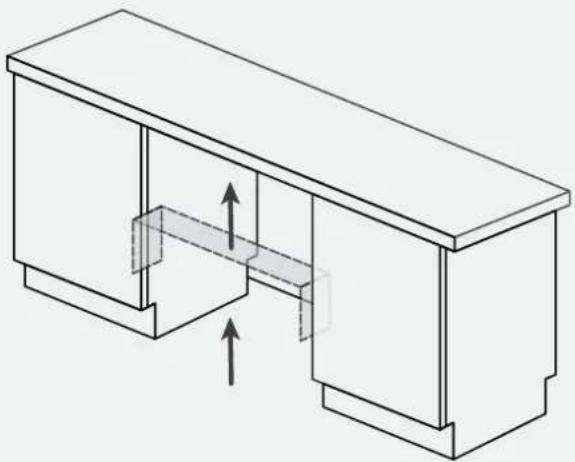

7.1 Монтаж на лентата срещу конденз

Поставете самозалепващата се лента под работнатаплоча и отстрани на съсседните мебели;

1.

E

2.

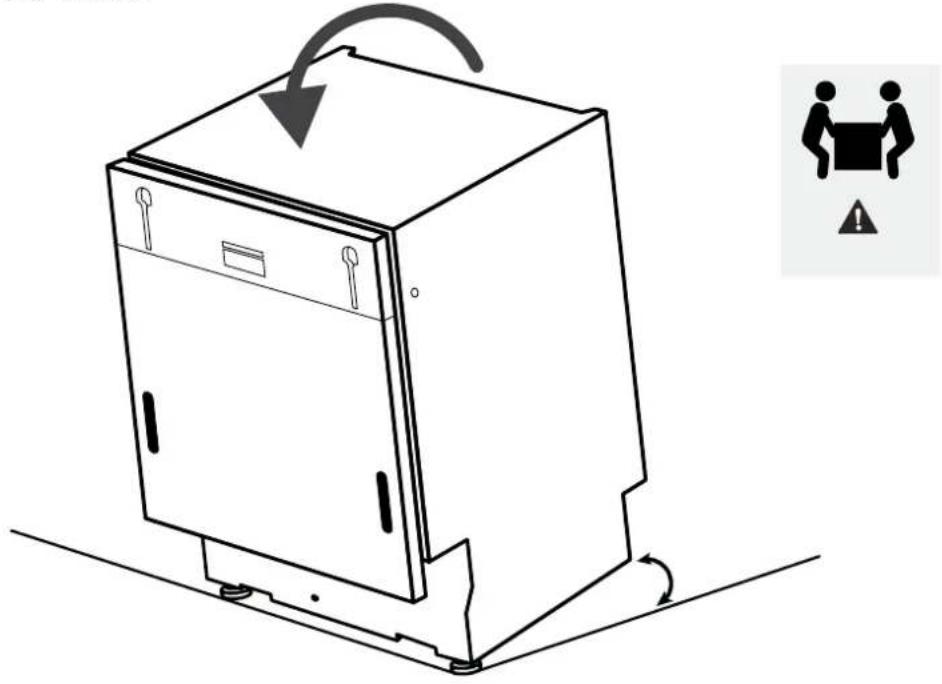

7.2 Регулиране на височината

Наклонете съдомиялната машина, като повдигнете задната й част с около 10 см.

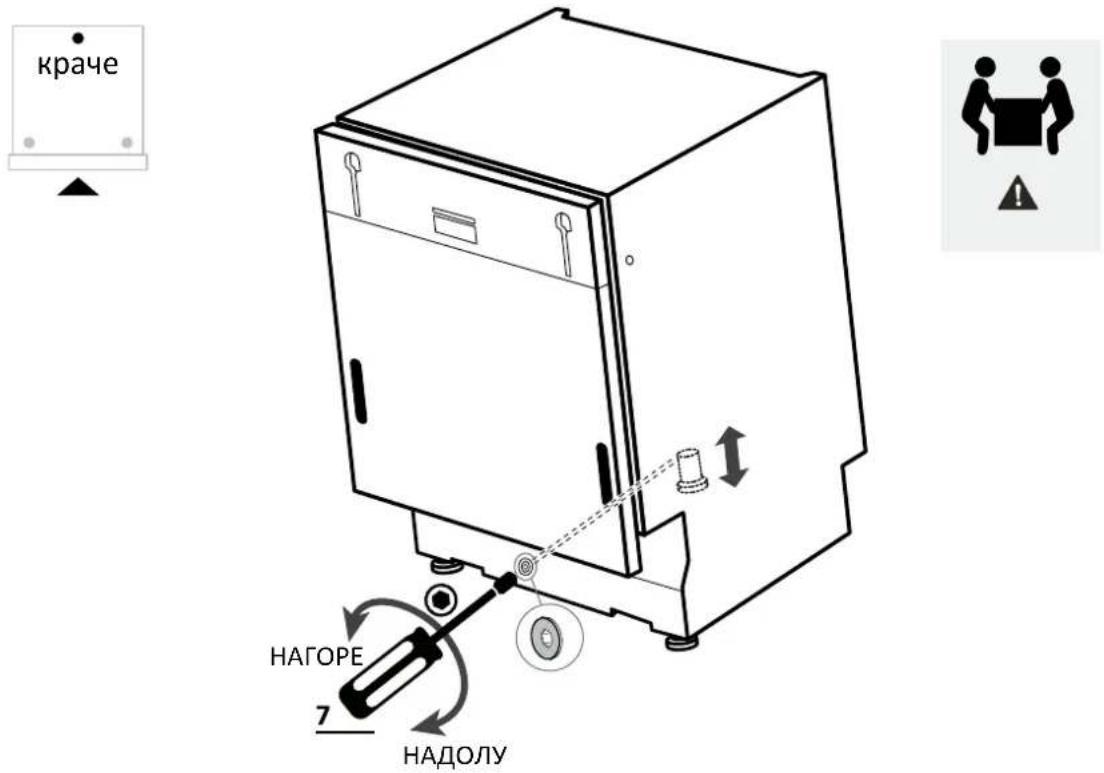

7.3 Регулиране на задните крачета

Регулирайте височината на задното краче, като действате от предната част на машината, както е посочено по-долу.

Краче НАГОРЕ 7 НАДОЛУ

7 Инструкции за монтаж на съдомиялна машина

7.4 Регулиране на предните крачета

Регулирайте директно предните крачета. Ако е необходимо, повдигнете леко съдомиялната машина.

Крачета 6 Ch 26 9

7.5 Регулиране на наклона

Нивелирайте съдомиялната машина по вертикалната и хоризонталната равнина.

7.6 Поставяне в отделението за вграждане

Поставете съдомиялната машина в отделението за вграждане и проверете размерите и допустимите отклонения.

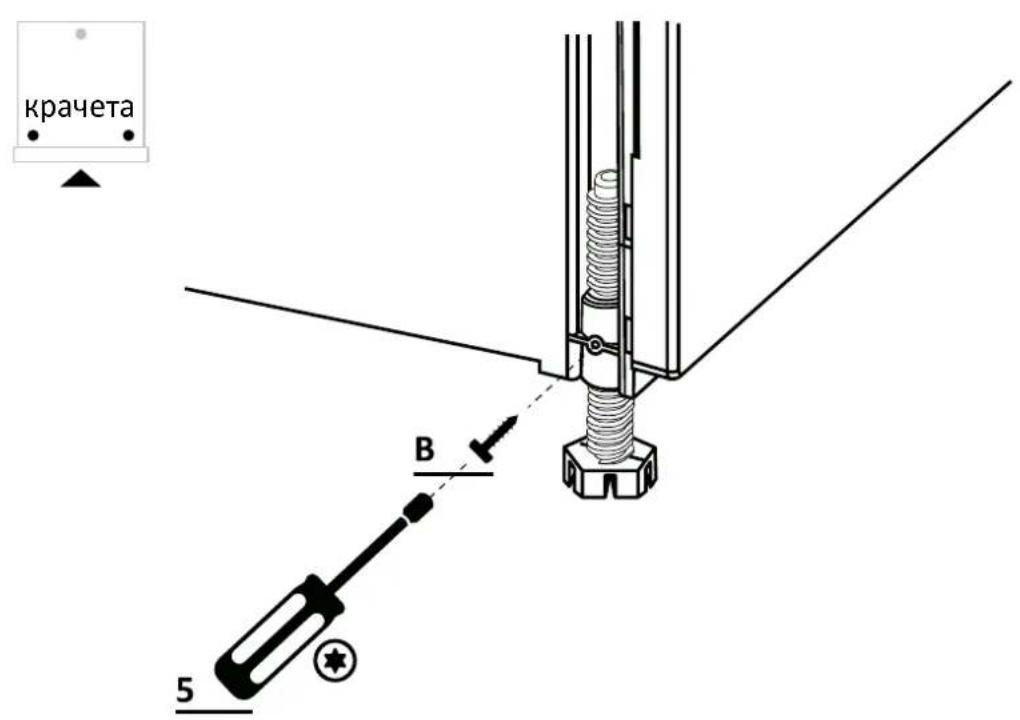

7.7 Фиксиране на предните крачета

След като проверите всички размери, фиксирайте окончателно предните крачета, за да предотвратите разхлабването им с течение на времето. Тази операция може да се извърши и след монтажа на кухненския панел.

Крачета B 5

7 Инструкции за монтаж на съдомиялна машина

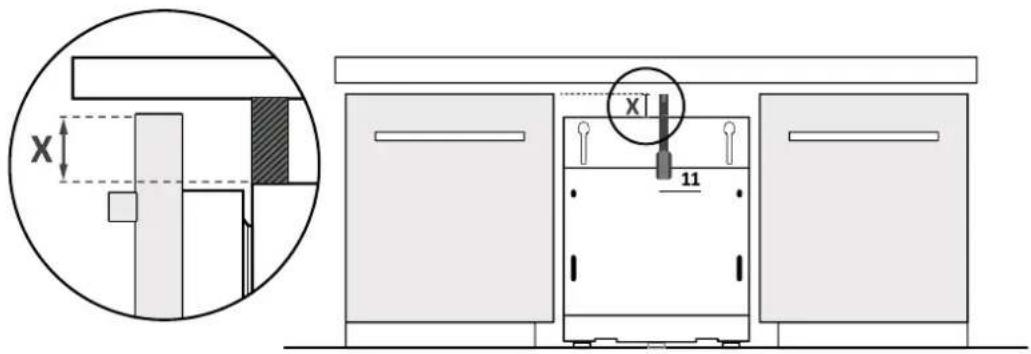

7.8 Подготовка на панела

1.

Измерете разстоянието между горния ръб на съседните врати и съдомиялната машина;

Пренесете измерването върху кухненския панел и отбележете центъра;

X 1 11

3.

Поставете шаблона за пробиване и спазвайте инструкциите, предоставени с него.

X G 12 2 TOP TOP ① ② 8 13

7.8 Подготовка на панела

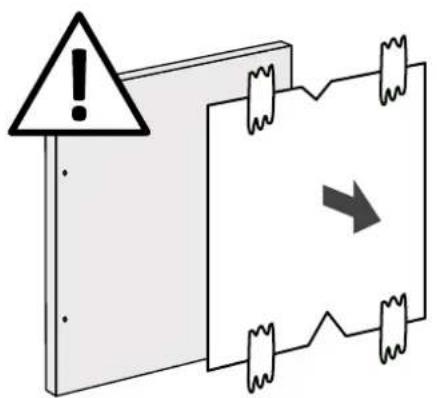

4.

Отстранете шаблона за пробиване и поставете принадлежностите.

⚠️ ВНИМАНИЕ: Уверете се, че главите на винтовете не стърчат извън от панела от задната повърхност, особено ако монтирате дръжката.

7 Инструкции за монтаж на съдомиялна машина

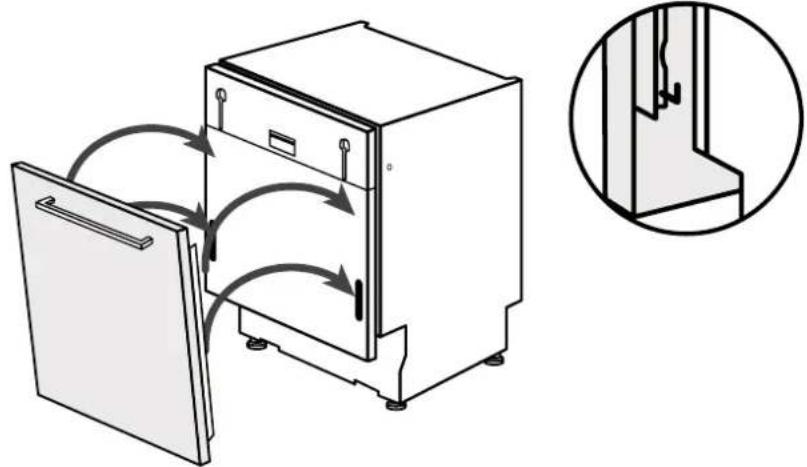

7.9 Монтаж на панела

1.

Прикрепете панела към съдомиялната машина;

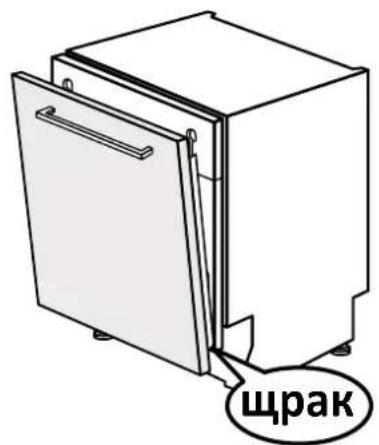

Фиксирайте панела към долната част на съдомиялната машина;

щрак

3.

Фиксирайте панела към горната част на съдомиялната машина;

7.9 Монтаж на панела

4.

Отворете вратата на съдомиялната машина, като държите долната част на кухненския панел, след което развийте долните винтове;

5

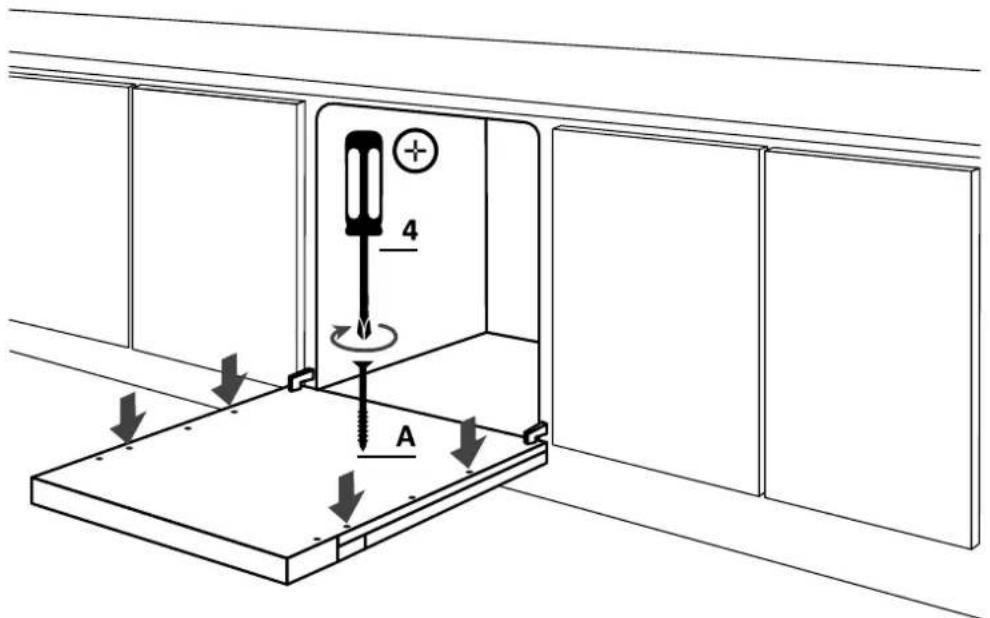

5.

Уверете се, че панелът е напълно поставен; фиксирайте кухненския панел към съдомиялната машина с помощта на предоставените винтове.

4 A

7 Инструкции за монтаж на съдомиялна машина

⚠️ ВНИМАНИЕ: Сега свържете съдомиялната машина към водопроводната и електрическата мрежа, следвайки инструкциите в глава 8.

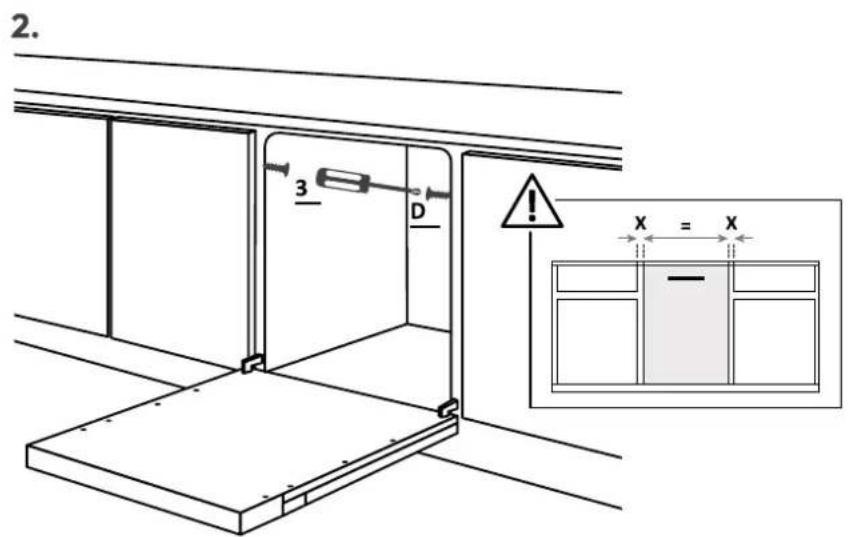

7.10 Монтаж на машината в кухнята

Инструкции за странично закрепване на съдомиялната машина към съседните шкафове.

1. ① ② 8 ! X

⚠️ ВНИМАНИЕ: Ако не е възможно съдомиялната машина да се фиксира странично, използвайте предоставените скоби и я закрепете към работния плот; обърнете внимание, ако последният не е изработен от дърво.

8 Свързване към канализационната система и електрическата мрежа

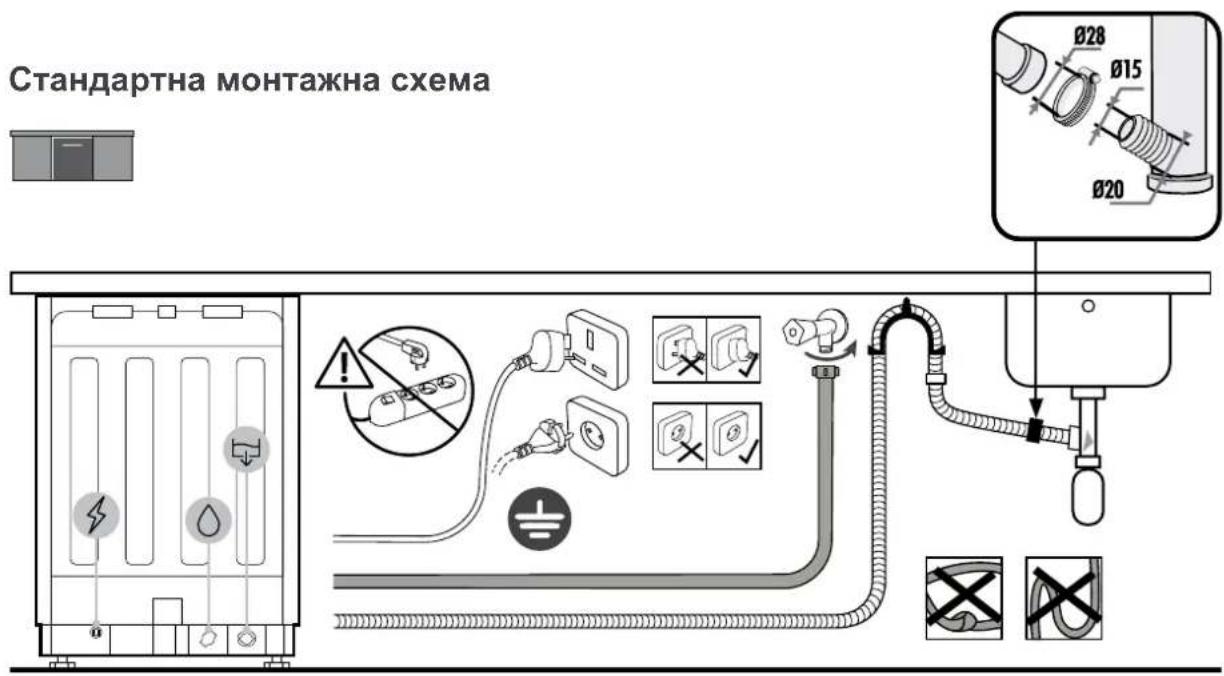

8.1 Схема на свързване

⚠️ ВНИМАНИЕ: Уверете се, че водното налягане е между 0,08 Мра и 1 Мра.

8.2 Предпазни устройства

Всички съдомиялни машини са оборудвани с устройство за защита срещу преливане, което в случай че водата надвиши нормалното ниво поради неизправност, автоматично блокира водния поток и/или източва излишната вода.

Вижте ръководството за потребителя за повече подробности.

• Информирайте потребителя за основните функции;
• Информирайте потребителя за всички аспекти, свързани с безопасната употреба и боравене;
• Доставете на потребителя принадлежностите и инструкциите за употреба и монтаж, които следва да се съхраняват внимателно.

След завършване на монтажа отстранете защитното фолио, лентата и всички други опаковъчни материали и извадете предоставените принадлежности от вътрешността на продукта.

БЕЛЕЖКА: Действителният външен вид на продукта зависи от избрания дел.

Разглобяване на съдомиялна машина

10

• Изключете продукта от електрозахранването и водоснабдяването;
• Развийте закрепващите винтове;
• Леко повдигнете продукта и го извадете напълно;
• Този продукт не уврежда мебелите, които могат да бъдат използвани и с нов уред.
