NAVODILA ZA UPORABO PWS 20 C2 PARKSIDE

Splošni opis Slike najdete na prednji in za- dnji strani pokrova. Obseg dobave Orodje vzemite iz embalaže in preverite, ali je popolno: Naprava je dobavljena z nameščeno gla- vo motorja ( 4). Če želite sneti glavo motorja, odprite zaporni sponki ( 6). 4 Glava motorja 7 Posoda 8 4 kolesca z nastavki za pribor 11 Penasti lter 12 Papirna ltrska 14 Sesalna cev (2 dela) 16 Sesalna gibka cev 20 Talna šoba 21 Šoba za reže 22 Šoba za blazine 23 Pralna šoba za čiščenje blazin 24 Pralna šoba z nastavkom za trde površine 25 čistilo za preproge in blazine (100ml) - Navodila za uporabo Embalažo odstranite v skladu s predpisi. Pregled Ohišje 1 Ročaj (ni viden) 2 Stikalo za vklop/izklop 3 Stikalo črpalke 4 Glava motorja s ltrirno koša- ro(4a) 5 Priključek za vodni kanal 6 Zapiralna sponka 7 Posoda 8 4 kolesca z nastavki za pribor (8a) 9 Električni kabel 10 Sesalni priključek Filter 11 Penasti lter za mokro sesanje 12 Papirna ltrska vrečka za sesa- nje grobe umazanije Pribor 13 Vodni kanal na sesalni cevi 13a Element za odklepanje 14 Sesalna cev 15 Ročaj z uravnavanjem zraka 15a ročaj za funkcijo pršenja 16 Sesalna gibka cev 17 Vodni kanal na sesalni gibki cevi 18 Zaskočka 19 Posoda za vodo 19a Pokrov posode za vodo Šobe 20 Talna šoba 21 Šoba za reže 22 Šoba za blazine 23 Pralna šoba za čiščenje blazin 24 Pralna šoba z nastavkom za trde površine 25 čistilo za preproge in blazine (100ml) 26 Izpustni vijak Opis funkcij Pralni sesalnik je opremljen s stabilno posodo iz nerjavnega jekla za vpijanje umazanije in ločeno posodo za vodo za funkcijo pranja. Vrtljiva kolesca zagota- vljajo dobro okretnost naprave. Pri mokrem sesanju plavač izklopi pretok zraka, ko je posoda polna.147

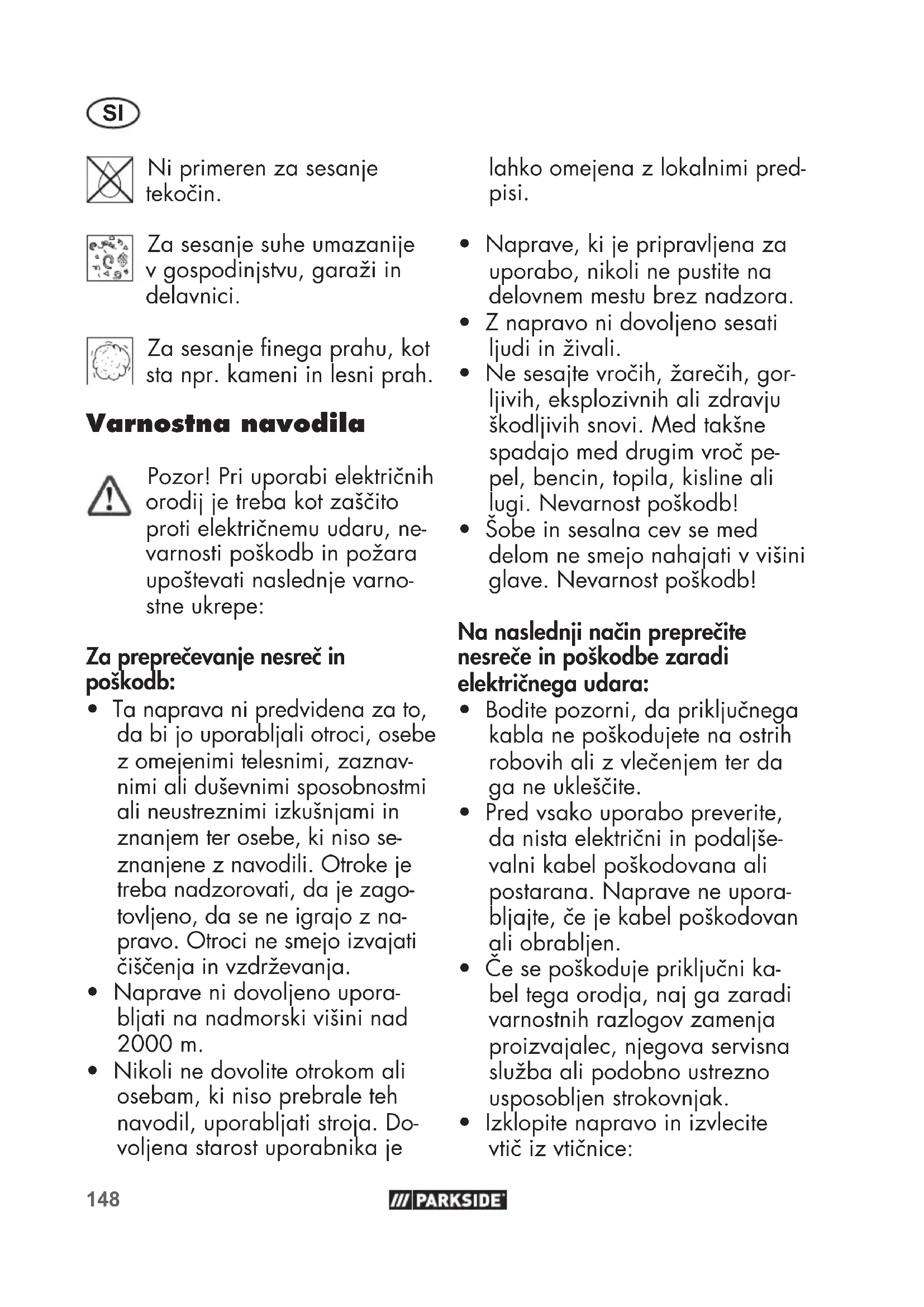

Za odpiranje zavrtite izpustni vijak v smeri puščice. Simboli za uporabo šob, nastavkov in ltrov Nastavek za sesanje preprog. Nastavek za sesanje gladkih površin. Šoba za sesanje prahu in umazanije iz fug ter utorov. Posebna šoba za sesanje oblazinjenega pohištva ter ležišč. Za sesanje tekočin.148

Ni primeren za sesanje tekočin. Za sesanje suhe umazanije v gospodinjstvu, garaži in delavnici. Za sesanje nega prahu, kot sta npr. kameni in lesni prah. Varnostna navodila Pozor! Pri uporabi električnih orodij je treba kot zaščito proti električnemu udaru, ne- varnosti poškodb in požara upoštevati naslednje varno- stne ukrepe: Zapreprečevanjenesrečin poškodb:

• Ta naprava ni predvidena za to, da bi jo uporabljali otroci, osebe z omejenimi telesnimi, zaznav- nimi ali duševnimi sposobnostmi ali neustreznimi izkušnjami in znanjem ter osebe, ki niso se- znanjene z navodili. Otroke je treba nadzorovati, da je zago- tovljeno, da se ne igrajo z na- pravo. Otroci ne smejo izvajati čiščenja in vzdrževanja.

• Naprave ni dovoljeno upora- bljati na nadmorski višini nad 2000 m.

• Nikoli ne dovolite otrokom ali osebam, ki niso prebrale teh navodil, uporabljati stroja. Do- voljena starost uporabnika je lahko omejena z lokalnimi pred- pisi.

• Ne sesajte vročih, žarečih, gor- ljivih, eksplozivnih ali zdravju škodljivih snovi. Med takšne spadajo med drugim vroč pe- pel, bencin, topila, kisline ali lugi. Nevarnost poškodb!

• Šobe in sesalna cev se med delom ne smejo nahajati v višini glave. Nevarnost poškodb! Nanaslednjinačinpreprečite nesrečeinpoškodbezaradi električnegaudara:

• Bodite pozorni, da priključnega kabla ne poškodujete na ostrih robovih ali z vlečenjem ter da ga ne ukleščite.

• Pred vsako uporabo preverite, da nista električni in podaljše- valni kabel poškodovana ali postarana. Naprave ne upora- bljajte, če je kabel poškodovan ali obrabljen.

• Če se poškoduje priključni ka- bel tega orodja, naj ga zaradi varnostnih razlogov zamenja proizvajalec, njegova servisna služba ali podobno ustrezno usposobljen strokovnjak.

če naprave ne uporabljate, - preden jo odprete, pri čiščenju in vseh vzdrže- valnih delih, če je poškodovan ali zaple- ten priključni kabel.

• Orodja ne puščajte na dežju. Previdno! Na naslednji način boste preprečili poškodbe orodja in morebitne telesne poškodbe:

• Bodite pozorni, da je naprava pravilno sestavljena in da je l- ter pravilno nameščen.

• Naprave ne uporabljajte brez l- tra. Napravo lahko poškodujete.

• Uporabljajte le nadomestne dele in pribor, ki ga priporoča in dostavi naš servisni center. Z uporabo drugih nadomestnih delov nemudoma izgubite pravi- co do uveljavljanja garancije.

• Popravila lahko opravlja samo pooblaščena servisna služba.

• Izdelek čistite in vzdržujte v skladu z navodili za uporabo.

• Napravo hranite na suhem me- stu izven dosega otrok. Montaža Izvlecite vtič iz vtičnice. Nevarnost zaradi električnega udara.

1. Nataknite vrtljiva kolesca (8) z nosilci

za pribor (8a) na spodnjo stran poso- de (6). Pritrdite jih s priloženimi križni- mi vijaki (8b).

2. Ohišje motorja (4) namestite na po-

»1«. Izklop funkcije pranja

ltrski vrečki (12) na perforaciji navzdol.

2. Povsem nagubajte papirnato ltrsko

vrečko (12) in jo poveznite čez notranji sesalni nastavek sesalnega priključ- ka(10). Tesnilni obroček na odprtini ltrske vrečke mora povsem objeti rob sesalne- ga nastavka. Kot dodatna oprema je na voljo l- trska vrečka za ni prah (mikrolter iz lca), ki ga je mogoče uporabiti namesto priloženega navadnega papirnata ltrska vrečka (glejte po- glavje „Nadomestni deli/Pribor“). Sesanje nega prahu: Pri sesanju med določenimi opravili (npr. pri brušenju barv in lakov, vrtanju v zid, brušenju ali vrtanju v trd les) lahko nastaja zdravju škodljiv prah. Za sesanje takšnega nega prahu priporo- čamo naslednjo kombinacijo ltrov:151

voljo opcijsko, glejte „Nadomestni deli/Pribor“), ki jo je mogoče uporabiti namesto papirnate ltrske vrečke (12), ki je vključena v obseg dobave. Mokro sesanje Tudi za mokro sesanje vedno name- stite posodo za vodo ( 19).

2. Odsesavanje (izčrpavanje): potopite

ročaja( 15) v posodo za vodo in izčrpajte vodo.

3. Izpraznite posodo za umazanijo takoj

po odsesavanju, ker ni zasnovana za shranjevanje tekočin (glejte poglavje »Čiščenje/vzdrževanje«). Ne stopajte v vodo, ki jo na- meravate izčrpati. Nevarnost zaradi električnega udara. Če je posoda za umazanijo polna, plovec zapre sesalno odprtino, postopek sesanja se prekine.

- snamete posodo za vodo ( 19) in glavo motorja (4) ter izpraznite posodo (7), ali odprete izpustni vijak (26) in poča- kate, da se posoda (7) izprazni. Pri tej vrsti praznjenja pazite, da v napravi ne ostane čisto nič tekočine. Posodo (7) rahlo nagnite, ko iz nje teče samo še malo tekočine. Nato pazite, da izdelek znova v celoti sestavite. Če izteka tekočina ali pena, napra- vo nemudoma izklopite. Pralno sesanje Za pralno sesanje uporabljajte izključno pralno šobo z nastavkom za trde površine( 24) ali pralno šobo za čiščenje blazin( 23).

čisto vodo (največ 4 l). Upoštevajte oznake na posodi ( 19).

4. Pritisnite ročaj za funkcijo pršenja

15a) na delu ročaja, da vklopite funkcijo pršenja.

5. Izpraznite posodo(7) takoj po odsesa-

vanju, ker ni zasnovana za shranjeva- nje tekočin (glejte poglavje »Čiščenje/ vzdrževanje«).152

Pri močni umazaniji ali madežih dodajte v posodo za vodo nekaj čistilnega sredstva, npr. čistila za preproge in blazine ( 25). Čiščenje/Vzdrževanje Izvlecite vtič iz vtičnice. Nevarnost zaradi električnega udara. Običajno čiščenje Naprave ne škropite z vodo in ne uporabljajte agresivnih čistilnih sredstev in topil. Na- pravo lahko poškodujete.

uporabi izpraznite posodo ( 7).

• Zamenjajte polno papirnato ltrsko vrečko (

12) (več informacij o na-

knadnem naročanju dobite v poglavju „Nadomestni deli/Pribor“).

• Po izvedenem čiščenju ponovno name- stite glavo motorja (

• Pred vsako uporabo napravo kontro- lirajte glede vidnih napak, kot je npr. priključni kabel v okvari. V primeru napake del oddajte v popravilo ali pu- stite, da vam ga zamenjajo. Vzdrževanje Naprava ne potrebuje vzdrževanja. Shranjevanje

1. Navijte električni kabel(9) in ga obesi-

te na kavelj na glavi motorja (4).

(priporočena temperatura okolja 15– 30°C) izven dosega otrok. Odstranjevanje/varstvo okolja Napravo, pribor in embalažo oddajte v okolju prijazno reciklažo. Električnih naprav ne odvrzite med hišne odpadke. Rabljene električne naprave je treba v skladu z Direktivo 2012/19/EU o odpa- dni električni in elektronski opremi zbirati ločeno in jih reciklirati na okolju primeren način. Odvisno od prenosa Direktive v nacio- nalno pravo so vam na voljo naslednje možnosti:

• odsluženo napravo lahko oddate na pro- dajnem mestu,

• ali na uradnem zbirališču. V zvezi s tem povprašajte svoje lokalno podjetje za odstranjevanje odpadkov ali našo servis- no službo.

• ali jo pošljete nazaj proizvajalcu/ose- bi, ki jo je dala na trg. Odstranjevanje vaših okvarjenih poslanih naprav izvede- mo brezplačno. To ne velja za priloženi pribor in pripo- močke za odpadne naprave, če nimajo električnih sestavnih delov.153

Motnje pri delovanju Težava Možen vzrok Odpravljanje napake Naprava se ne vklopi. Ni omrežne napetosti. Preverite vtičnico, kabel, napeljavo, vtič in varovalko. Po potrebi pokličite električarja. Stikalo za vklop/izklop (2) je v okvari. Popravilo naj opravi servisna služba. Oglene ščetke so obrabljene. Okvara motorja Moč se- sanja je nizka/ naprava ne sesa. Sesalna gibka cev(16) ali šobe(20–24) so zamašene Odstranite zamaške ali blokade. Regulacija zraka na ročaju (15) je odprta. Zaprite regulacijo zraka. Posoda (7) je odprta. Zaprite posodo za umazanijo. Posoda (7) je polna. Izpraznite posodo za umazanijo. Filter (11/12) je poln ali uma- zan. Filter izpraznite, očistite ali zamenjaj- te. Plovec v košari za lter ( 4a) se ne premika Sprostite plavač Plovec v košari za lter ( 4a) je v okvari Popravilo naj opravi servisna služba. Plavač ne izklopi na- prave Plovec v košari za lter ( 4a) se ne premika Sprostite plavač Plovec v košari za lter ( 4a) je v okvari Popravilo naj opravi servisna služba. Naprava izpihuje prah ali umazanijo. Filter (11/12) ni nameščen ali ni nameščen pravilno. Vstavite manjkajoči lter ali preverite, da je lter pravilno nameščen. Napravo oddajte podjetju, ki se ukvarja z recikliranjem. Uporabljene dele iz umetne mase in kovinske dele je mogoče ločiti po vrstah materialov in jih tako oddati za re- cikliranje. V zvezi s tem povprašajte našo servisno službo.154

Filtrska vrečka za nl, 20 l, 5 kosov

63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob nor- malni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnje- nih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izroči-

njih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdi-

lo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in

ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih doku-
