NAVODILA ZA UPORABO DV 18DBL2 HITACHI

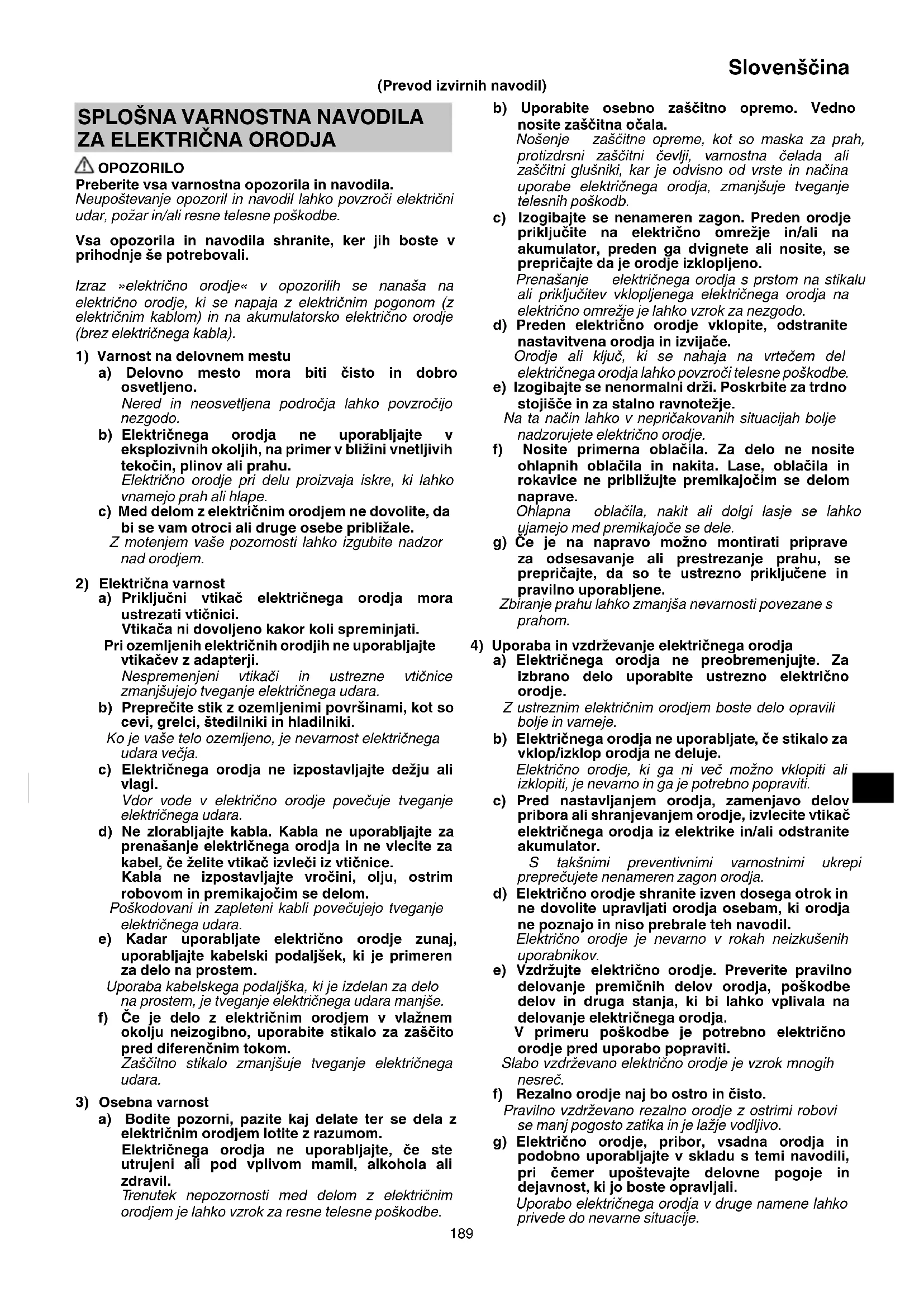

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač električnega orodja iz elektrike in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo. g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije.

OPOZORILO Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Uporaba kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 0000BookDS14DBL2.indb1890000BookDS14DBL2.indb189 2018/07/2015:56:252018/07/2015:56:25190 Slovenščina

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

zaščitne glušnike. Izpostavljanje hrupu lahko povzroči izgubo sluha. <DS14DBL2 / DS18DBL2 / DV14DBL2 / DV18DBL2>

1. Uporabljajte dodatne ročaje, ki so priloženi orodju.

Izguba nadzora nad orodjem lahko povzroči telesne poškodbe.

2. Med delom, kjer bi lahko vstavno orodje zadelo

skrit električni vodnik, držite električno orodje za izolirane ročaje. Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele električnega orodja in povzroči električni udar.

DODATNA VARNOSTNA NAVODILA

1. Prepričajte se, da se na področju vrtanja ne nahajajo

skrite prepreke kot so električna napeljava, voda ali plinske cevi. Vrtanje na omenjenem področju lahko privede do električnega udara ali kratkega stika, do uhajanja plina ali drugih nevarnosti, ki lahko povzročijo resne poškodbe.

2. Pri uporabi orodja se prepričajte, da je stranska ročica

trdno in varno pritrjena. Sicer lahko orodje pri preobremenitvi skoči iz svojega položaja, kar lahko privede do poškodbe. Stranski ročaj zategnite tako, da je štrlina ročaja usmerjena proti zgornji površini enote. (Sl. 3-b) Pred uporabo se vedno prepričajte, da stranski ročaj ni razrahljan. Če ročaj med uporabo popusti, ga dodatno zategnite.

3. Med delom se prepričajte, da držite ročico in

stransko ročico na orodju trdno z obema rokama. Z neupoštevanjem tega navodila tvegate telesne poškodbe.

4. Zavarujte obdelovanec. Obdelovanec bo bolje zavarovan

z vpenjalnimi napravami ali s primežem, kot če bi ga držali v roki.

Nameščanje in pregled delovnega mesta. Z upoštevanjem ukrepov preverite ali je delovno mesto primerno.

6. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

8. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

9. Baterije ne izpostavljajte ognju. Če baterija pregori, lahko

10. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

11. V prezračevalne reže polnilnika ne vstavljajte predmetov.

Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

12. Pri nameščanju bita za vijačenje v hitrovpenjalno glavo

ustrezno zategnite tulec. Če tulec ni ustrezno zategnjen lahko bit odleti in povzroči poškodbe.

13. Pri spreminjanju hitrosti vrtenja s preklopnim gumbom

naj bo stikalo izklopljeno. Spreminjanje hitrosti med delovanjem motorja bo poškodovalo mehanizem.

14. Številčnico sklopke ni mogoče nastaviti med števila »1,

4, 7 … 22« ali na črte, prav tako ne nastavljate številčnico sklopke med številom »22« in črto na sredini označbe za vrtenje. Neupoštevanje zgoraj navedenega lahko povzroči poškodbe orodja.

15. To enoto vedno uporabite z obračanjem v smeri urinega

kazalca, ko jo uporabljate kot udarni vijačnik.

16. Po daljšem delu je potrebno napravo ohladiti.

17. Električno orodje je za zaščito motorja opremljeno s

temperaturnim zaščitnim stikalom. Zaradi neprekinjenega dela se lahko zviša temperatura naprave, kar aktivira temperaturno zaščitno stikalo in samodejno ustavi delovanje. V tem primeru počakajte, da se električno orodje ohladi, preden nadaljujete z delom.

18. Motor se lahko ustavi v primeru, da je orodje

preobremenjeno. Če se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve. Ne dotikajte se sprednje posode, saj se lahko med neprekinjenim delovanjem segreje.

19. Vrtenje motorja se lahko ustavi, ko se orodje uporablja

kot vrtalnik. Pri uporabi udarnega vrtalnika pazite, da ne zaklenete motorja.

20. Uporaba baterije v hladnih razmerah (pod 0 stopinjami

Celzija) lahko včasih povzroči oslabljen moment privijanja in zmanjša obseg dela. Vendar je to le začasen pojav, ki izgine, ko se baterija segreje.

21. Varno namestite kljuko. Če kljuka ni varno nameščena,

lahko povzroči poškodbe med uporabo. Ko nosite orodje za pasom, se prepričajte, da odstranite sveder in stransko ročico. Z neupoštevanjem tega navodila tvegate nepričakovane telesne poškodbe.

22. Ne glejte neposredno v lučko. Neupoštevanje tega lahko

povzroči poškodbo oči. Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče. Praske na leči lučke LED lahko zmanjšajo svetlost. 0000BookDS14DBL2.indb1900000BookDS14DBL2.indb190 2018/07/2015:56:252018/07/2015:56:25191 Slovenščina

OPOZORILO ZA LITIJ-IONSKO

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi. V

tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice

ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

12. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekoč ine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

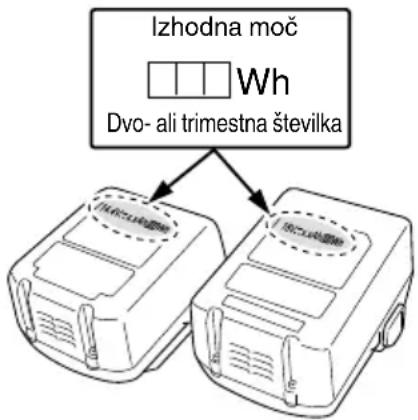

Izhodna moč Dvo- ali trimestna številka

PREVIDNOSTNI UKREPI ZA POVEZAVO

Z NAPRAVO USB (UC18YSL3) Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom. Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi. OPOZORILO ○ Pred uporabo preverite, če so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj. ○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj. OPOMBA ○ Med polnjenjem USB lahko pride do občasnih prekinitev. ○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč. ○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave. 0000BookDS14DBL2.indb1910000BookDS14DBL2.indb191 2018/07/2015:56:252018/07/2015:56:25192 Slovenščina IMENA DELOV (Sl. 1 – Sl. 16)

Kontrolna lučka napolnjenosti

Menjalna številčnica

Kabel USB SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. DS14DBL2 / DS18DBL2: Akumulatorski udarni vrtalnik DV14DBL2 / DV18DBL2: Akumulatorski udarni vijačnik vrtalnik Preberite vsa varnostna opozorila in navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2002/96/ES o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. Enosmerni tok V Ocenjena napetost

Vrtilna frekvenca brez obremenitve min

○ Privijanje in odvijanje matičnih vijakov, lesnih vijakov, samoreznih vijakov, itn. ○ Vrtanje v različne kovine ○ Vrtanje v različen les

<DV14DBL2 / DV18DBL2>

○ Vrtanje v opeko in beton, itn. ○ Privijanje in odvijanje matičnih vijakov, lesnih vijakov, samoreznih vijakov, itn. ○ Vrtanje v različne kovine ○ Vrtanje v različen les SPECIFIKACIJE Specifi kacije te naprave so naštete v seznamu na strani 267. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika priključite v vtičnico.

Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka utripala v rdeči barvi (v 1 sekundnih intervalih).

2. Vstavite baterijo v polnilnik.

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrolna lučka neprekinjeno sveti v rdeči barvi. Ko je baterija povsem napolnjena, kontrolna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1) ● Označba kontrolne lučke Označbe kontrolne lučke bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali polnilne baterije. Tabela 1 Označbe kontrolne lučke Kontrolna lučka (rdeča) Pred polnjenjem Utripa Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Med polnjenjem Sveti Nenehno sveti Polnjenje končano Utripa Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Mirovanje po pregretju Utripa Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Pregreta baterija. Ni mogoče napolniti. (Polnjenje se bo izvršilo, ko se baterija ohladi) Polnjenje ni možno Utripa Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde) Napaka v bateriji ali polnilniku ● Temperature in čas polnjenja baterije. Temperatura in čas polnjenja je prikazan v Tabela 2 Tabela 2 Polnilnik Baterija UC18YFSL Napetost polnjenja V 14,4 – 18 Teža kg 0,5 Temperature pri katerih se lahko baterija polni 0 oC – 50 oC Približni čas polnjenja baterije (pri 20 oC) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min.

Število baterijskih celic 4 – 10 OPOMBA Čas polnjenja je odvisen od temperature in napetosti električnega vira. POZOR Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 15 minut do naslednjega polnjenja.

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka polnilnika zasvetila za 1 sekundo, nato pa ne bo svetila 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte najmanj 3 sekunde, preden jo znova vstavite, da nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila. ○ Če kontrolna lučka ne utripa rdeče (vsako sekundo), čeprav je vtika č polnilnika priklopljen na napetost, se je vključil zaščitni tok polnilnika. Odstranite vtikač iz napetosti in ga po 30 sekundah znova priklopite. Če kontrolna lučka še vedno ne bo utripala rdeče (vsako sekundo), odnesite polnilnik na pooblaščen HiKOKI servis. <UC18YSL3>

Pri vstavljanju baterije v polnilnik bo kontrolna lučka napolnjenosti utripala modro. Ko bo baterija povsem napolnjena, bo kontrolna lučka gorela zeleno. (Glej Tabela 3) (1) Označba kontrolne lučke napolnjenosti Označbe kontrolne lučke napolnjenosti bodo takšne, kot je prikazano v Tabeli 3, glede na pogoje polnilnika ali baterije za polnjenje. 0000BookDS14DBL2.indb1930000BookDS14DBL2.indb193 2018/07/2015:56:252018/07/2015:56:25194 Slovenščina Tabela 3 Kazalniki kontrolne lučke napolnjenosti Kontrolna lučka napolnjenosti (RDEČ/ MODER/ ZELEN/ VIJOLIČEN) Pred polnjenjem Utripa (RDEČ) Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Priključen v električni vir Med polnjenjem Utripa (MODER) Sveti za 0,5 sekunde. Ne sveti 1 sekundo. (izklopljeno 1 sekundo) Zmogljivost akumulatorja znaša manj kot 50% Utripa (MODER) Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Zmogljivost akumulatorja znaša manj kot 80% Sveti (MODER) Nenehno sveti Zmogljivost akumulatorja znaša več kot 80% Polnjenje končano Sveti (ZELEN) Nenehno sveti (Neprekinjeno brenčanje: okoli 6 sekund) Mirovanje po pregretju Utripa (RDEČ) Sveti za 0,3 sekunde. Ne sveti za 0,3 sekunde. (ugasne se za 0,3 sekunde) Pregreta baterija. Ni mogoče napolniti. (Polnjenje se bo izvršilo, ko se baterija ohladi) Polnjenje ni možno Utripa (VIJOLIČEN) Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde) (Brenčanje v presledkih: okoli 2 sekundi) Napaka v bateriji ali polnilniku (2) Temperature in čas polnjenja baterije Temperatura in čas polnjenja je prikazan v Tabela 4. Tabela 4 Polnilnik Baterija UC18YSL3 Napetost polnjena V 14,4 18 Vrsta baterije Li-ion Temperature pri katerih se lahko baterija polni -10oC – 50oC Čas polnjenja baterije, približno (Pri 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah min. min. min. min. min. min. min. min. 15 (4 celična) 15 (4 celična) 20 (4 celična) 25 (4 celična) 20 (8 celična) 26 (8 celična) 32 (8 celična) 38 (8 celična) 15 (5 celična) 15 (5 celična) 20 (5 celična) 25 (5 celična) 20 (10 celična) 26 (10 celična) 32 (10 celična) 38 (10 celična) (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala. POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka napolnjenosti zasvetila za 0,3 sekunde, ne bo svetila za 0,3 sekunde (ugasne se za 0,3 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka napolnjenosti utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Č e tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku UC18YSL3 vzeli iz polnilnika, počakajte vsaj OPOMBA Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.

7. Izključite napajalni kabel polnilnika iz vtičnice.

8. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2 – 3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. 0000BookDS14DBL2.indb1940000BookDS14DBL2.indb194 2018/07/2015:56:262018/07/2015:56:26195 Slovenščina 3 sekunde, preden jo znova vstavite in nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran Odstranitev in vstavljanje baterije 1 268 Polnjenje 2 268 Namestitev / odstranitev stranskega ročaja 3-a 268 Prilagoditev tesnilnega momenta 4 268 Izbira položaja vrtalnika 5 269 Izbira položaja udara 6 269 Sprememba hitrosti vrtenja 7 269 Odstranitev in namestitev kljuke 8 269 Indikator preostale energije baterije

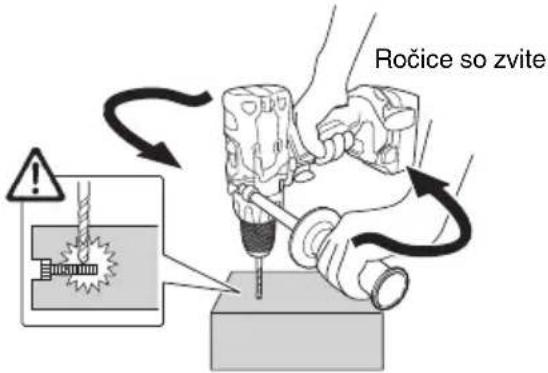

Ta proizvod vključuje nadzor nad reaktivno silo (RFC), ki zmanjša zvijanje roke operaterja, ko orodje med delovanjem naenkrat sunkovito potegne. Ko je orodje naenkrat preobremenjeno, lahko na silo motorja reagira tako, da se zavrti v nasprotni smeri rotacije motorja, kar lahko privede do poškodb. (Sl. 17) Ko vgrajen senzor v orodju zazna silo reakcije, ustavi izhod motorja, preden celotno orodje sunkovito trzne, da prepreči zvijanje operaterjeve roke. Aktivacija te funkcije bo prikazana z utripanjem lučke LED (0,1 sekundni utripi/izklop 0,5 sekunde), ko je stikalo pritisnjeno. (Glejte »Opozorilni znaki lučke LED«) Vendar se funkcija morda ne bo aktivirala, kar je odvisno od situacije in pogojev med delom, zato je treba biti pozoren, da med delovanjem ne pride do nenadne preobremenitve orodja. ● Mogoči vzroki nenadne preobremenitve 1 Orodje se je zarilo v material 2 Udarec v žeblje, kovino in druge trde predmete 3 Naloge, ki vključujejo nasilno odpiranje ali vsakršen prekomeren pritisk, itd. Vzrok so lahko tudi kombinacije zgoraj navedenih vzrokov. ● Ko se sproži nadzor reaktivne sile (RFC) Ko se sproži RFC in ustavi motor, izklopite stikalo orodja in odstranite vzrok preobremenitve, preden nadaljujete z delom. Ročice so zvite Sl. 17

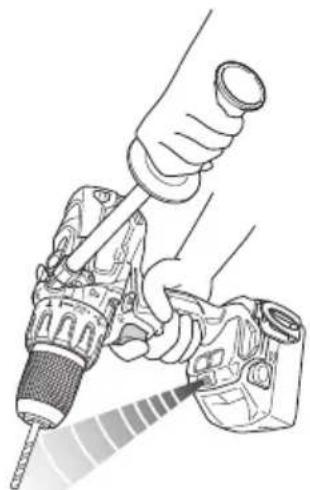

OPOZORILNI ZNAKI LUČKE LED

(Sl. 18) Ta proizvod vključuje funkcije, ki varujejo sam proizvod in baterijo. Ko je pritisnjeno stikalo in če se med delovanjem aktivira katera koli od varnostnih funkcij, bo lučka LED utripala, kot je opisano v Tabeli 5. Ko se sproži varnostna funkcija, takoj odstranite prst s stikala in upoštevajte navodila, navedena v izboljševalnih ukrepih. Sl. 18 0000BookDS14DBL2.indb1950000BookDS14DBL2.indb195 2018/07/2015:56:262018/07/2015:56:26196 Slovenščina Tabela 5 Varnostna funkcija Zaslon lučke LED Izboljševalni ukrep Zaščita pred preobremenitvijo Vklop 0,1 sekunde/izklop 0,5 sekunde Če je delovanje na preklopnem gumbu nastavljeno na HIGH (visoko), ga preklopite na LOW (nizko) in nadaljujte z delom. Odstranite razlog preobremenitve. Nadzor nad reaktivno silo Odstranite razlog preobremenitve. Med delom z orodjem ga trdno držite, da ne pride do sunka. Zaščita pred prekomerno izpraznitvijo Vklop 0,5 sekunde/izklop 0,5 sekunde Čim prej napolnite baterijo. Temperaturna zaščita Vklop 0,3 sekunde/izklop 0,3 sekunde Počakajte, da se orodje in baterija temeljito ohladita. GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN60745 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 86 dB (A) (DS14DBL2) 92 dB (A) (DS18DBL2) 98 dB (A) (DV14DBL2) 101 dB (A) (DV18DBL2) A tipično vrednoten nivo zvočnega tlaka: 75 dB (A) (DS14DBL2) 81 dB (A) (DS18DBL2) 87 dB (A) (DV14DBL2) 90 dB (A) (DV18DBL2) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745. Vrtanje v kovino: Vrednost emisije vibracij

(DV14DBL2, DV18DBL2) Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti. OPOZORILO ○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja.

Ker uporaba topega orodja zmanjša učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjajte orodje takoj ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

4. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje shranjujte na mestu, kjer je temperatura nižja od 40 °C in kamor otroci ne sežejo. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). 0000BookDS14DBL2.indb1960000BookDS14DBL2.indb196 2018/07/2015:56:262018/07/2015:56:26197 Slovenščina ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). ODPRAVLJANJE MOTENJ Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom. Težava Mogoč vzrok Odprava Orodje ne deluje Baterija je prazna Napolnite baterijo. Baterija ni trdno nameščena. Vstavite baterijo, dokler ne slišite klika. Orodje se je nenadoma ustavilo Orodje je bilo preobremenjeno Odstranite razlog preobremenitve. Glejte »Nadzor nad reaktivno silo«. Nadzor nad reaktivno silo je bil aktiviran Baterija ali orodje je pregreto Počakajte, da se orodje in baterija temeljito ohladita. Svedri -ni jih mogoče namestiti -izpadajo Oblika priključka ni pravilna Premer pritezalnika brez ključa znaša od 1,5 mm do 13 mm. Uporabite sveder v tem razponu. Zaklop pritezalnika brez ključa je obrabljen Obrnite se na pooblaščeni servisni center HiKOKI in se dogovorite, da stari pritezalnik brez ključa zamenjajo z novim. Stikala ni mogoče pritisniti Gumb za vrtenje v smeri/nasprotni smeri urinega kazalca se nahaja na sredini Čvrsto potisnite gumb v položaj za želeno smer rotacije. Glava vijaka zdrsuje ali je zrahljana. Številka svedra ni enaka velikosti vijaka Namestite primeren sveder. Sveder je obrabljen Zamenjajte z novim svedrom. Lukenj ni mogoče gladko zvrtati. Sveder je obrabljen Zamenjajte z novim svedrom. Hitrost vrtenja ni primerna Prilagodite hitrost vrtenja (HIGH-VISOKA/ LOW-NIZKA) na material, v katerega vrtate. Sveder se vrti v nasprotni smeri urinega kazalca Preklopite na vrtenje v smeri urinega kazalca. Lučka za prikaz polnjenja hitro utripa v vijolični barvi in polnjenje baterije se ne prične. Baterija ni povsem vstavljena. Čvrsto vstavite baterijo. Na kontaktih baterije ali na mestu, kjer je baterija pritrjena, so tujki. Odstranite tujke. Lučka za prikaz polnjenja utripa rdeče in polnjenje baterije se ne prične. Baterija ni povsem vstavljena. Čvrsto vstavite baterijo. Baterija je pregreta. Če jo pustite pri miru, se bo baterija pričela samodejno polniti, če se bo znižala njena temperatura, vendar lahko to vpliva na življenjsko dobo baterije. Priporočamo, da baterijo ohladite na dobro prezračevanem mestu brez neposredne sončne svetlobe. Čas delovanja baterije je kratek, čeprav je baterija popolnoma napolnjena. Življenjska doba baterije je potekla. Zamenjajte baterijo z novo. Baterija se polni veliko časa. Temperatura baterije, polnilnika ali okolice je zelo nizka. Napolnite baterijo v notranjih prostorih ali v drugem toplem okolju. Odprtine polnilnika so blokirane, zato so se notranje komponente pregrele. Ne blokirajte odprtin. Hladilni ventilator ne deluje. Kontaktirajte pooblaščeni servisni center HiKOKI zaradi popravil. Lučka za napajanje USB se je izklopila in naprava USB se je nehala polniti. Baterija je skoraj prazna. Zamenjajte baterijo z baterijo, ki ni prazna. Povežite vtikač polnilnika s vtičnico. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 0000BookDS14DBL2.indb1970000BookDS14DBL2.indb197 2018/07/2015:56:262018/07/2015:56:26198 Slovenščina Težava Mogoč vzrok Odprava Lučka za napajanje USB se ne izklopi, čeprav je naprava USB končala s polnjenjem. Lučka za polnjenje USB postane zelene barve, da prikaže, da je polnjenje z USB mogoče. To ni okvara. Ni jasno, kakšno je stanje napolnjenosti naprave USB in ali je polnjenje končano. Lučka za napajanje USB se ne izklopi, tudi ko je polnjenje zaključeno. Preverite stanje polnjenja naprave USB, ki se polni. Polnjenje naprave USB se na sredi ustavi. Polnilnik ste povezali z električno vtičnico, medtem ko se je polnila naprava USB, ki je za vir energije uporabljala baterijo. To ni okvara. Polnilnik ustavi polnjenje USB za okoli 5 sekund, ko menjuje vire napajanja. V polnilnik ste vstavili baterijo, medtem ko se je polnila naprava USB z električno vtičnico kot virom energije. Polnjenje naprave USB se na sredi ustavi, ko se hkrati polnita baterija in naprava USB. Baterija je povsem napolnjena. To ni okvara. Polnilnik ustavi polnjenje USB za okoli 5 sekund, ko preveri, če se je baterija uspešno povsem napolnila. Polnjenje naprave USB se ne prične, ko se hkrati polnita baterija in naprava USB. Preostala zmogljivost baterije je zelo nizka. To ni okvara. Ko zmogljivost baterije doseže določeno raven, se samodejno prične polnjenje USB. 0000BookDS14DBL2.indb1980000BookDS14DBL2.indb198 2018/07/2015:56:262018/07/2015:56:26199 Slovenčina

4. Čistenie vonkajšku

2) Električna sigurnost

Izbočeni dio bočne ručice

Na lastno odgovornost izjavljamo, da je Akumulatorski udarni vrtalnik / Akumulatorski udarni vijačnik vrtalnik, označen z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
