NÁVOD NA OBSLUHU DV 18DBL2 HITACHI

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nezachádzajte príliš ďaleko. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí.

Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnúť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom. V rukách neškolených osôb je elektrické náradie nebezpečné. e) Vykonávajte údržbu elektrických nástrojov. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.

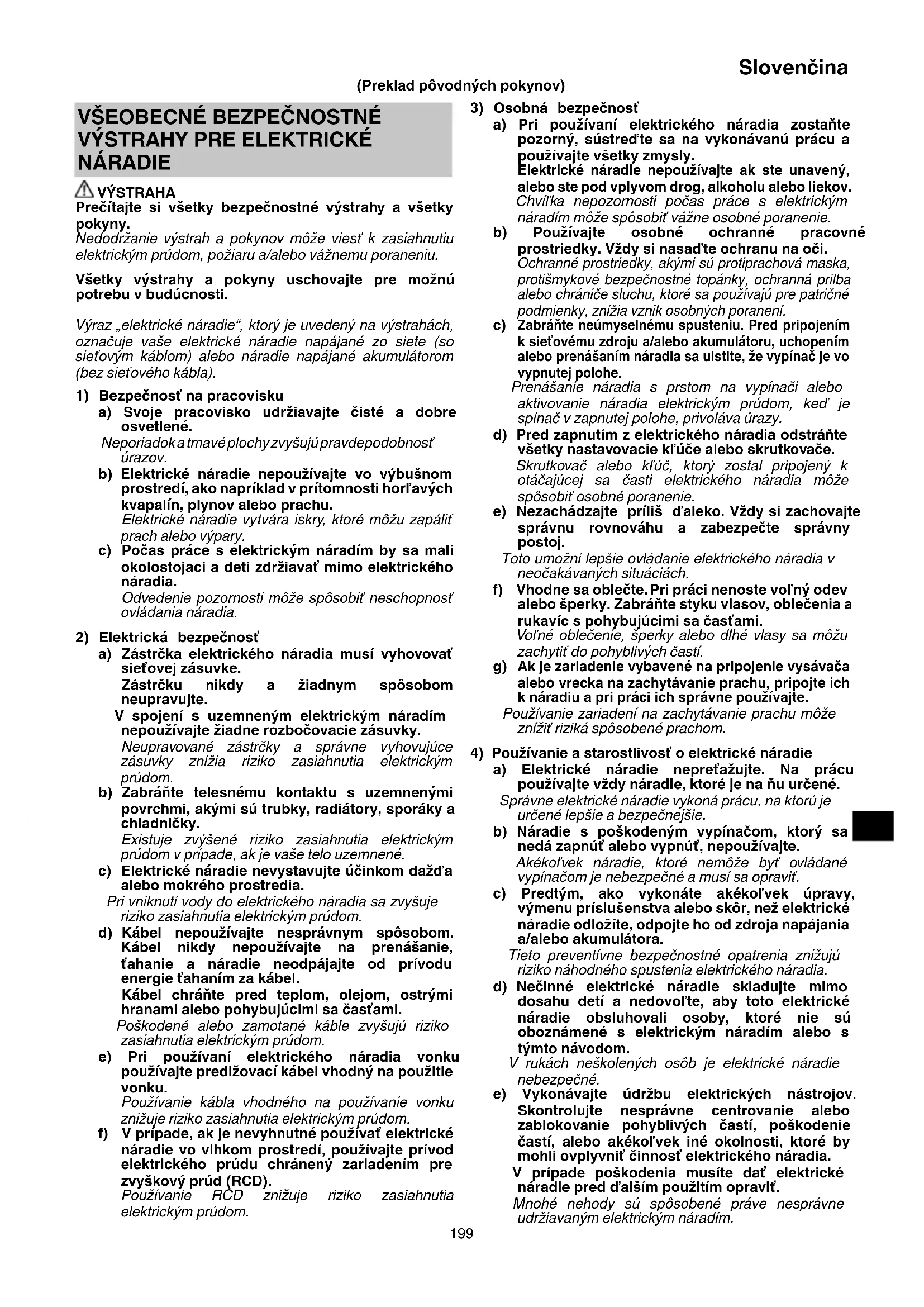

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 0000BookDS14DBL2.indb1990000BookDS14DBL2.indb199 2018/07/2015:56:262018/07/2015:56:26200 Slovenčina f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií.

5) Starostlivosť a používanie akumulátorového

náradia a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora. b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov. Používanie iného typu akumulátora môže predstavovať riziko poranenia a požiaru. c) Ak sa akumulátor nepoužíva, chráňte ho pred kontaktom s kovovými predmetmi, ako sú kancelárske spony, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobiť vzájomné prepojenie koncoviek. Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar. d) Pri nesprávnych podmienkach používania môže dôjsť k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhľadajte lekársku pomoc. Kvapalina unikajúca z akumulátora môže spôsobiť podráždenie alebo popáleniny.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

1. Pri príklepovom vŕtaní si nasaďte chrániče sluchu.

Prílišné vystavenie hluku môže spôsobiť stratu sluchu. <DS14DBL2 / DS18DBL2 / DV14DBL2 / DV18DBL2>

1. Používajte pomocnú rukoväť (rukoväte), ak sú

dodané s nástrojom. Strata ovládania môže spôsobiť poranenie osôb.

2. Elektrický nástroj držte za izolované povrchy na

uchopenie, ak vykonávate činnosti, kedy sa môže dostať príslušenstvo na rezanie alebo upínací prvok do kontaktu so skrytou kabelážou. Pri kontakte príslušenstva na rezanie a upínacích prvkov so „živým“ vodičom môžu byť kovové časti elektrického nástroja vystavené prúdu a mohli by operátorovi spôsobiť poranenie elektrickým prúdom.

ĎALŠIE BEZPEČNOSTNÉ VAROVANIA

1. Skontrolujte, či je priestor, ktorý sa chystáte vŕtať,

úplne bez akýchkoľvek skrytých prekážok, vrátane elektrickej kabeláže, vody alebo plynových trubiek. Vŕtanie do vyššie uvedeného môže viesť k poraneniu elektrickým prúdom alebo ku skratu, úniku plynu a iným nebezpečenstvám, ktoré môžu viesť k vážnym nehodám alebo poraneniam.

2. Pri používaní náradia skontrolujte, či je bočná rukoväť

pripojená a pevne zaistená. Ak nie je pevne zaistená, náradie sa môže pri preťažení vyšmyknúť z polohy a spôsobiť zranenie. Utiahnite bočnú rukoväť tak, aby výčnelok na rukoväti smeroval k hornému povrchu jednotky. (Obr. 3-b) Pred použitím sa vždy uistite, že nie je bočná rukoväť uvoľnená. Ak sa rukoväť počas používania uvoľní, dotiahnite ju.

3. Počas prevádzky sa uistite, či pevne držíte rukoväť

nástroja a bočnú rukoväť oboma rukami. Nedodržanie tohto pokynu môže viesť k poraneniu.

4. Obrobok riadne upevnite. Obrobok, ktorý je zasvorkovaný

pomocou upínacieho zariadenia alebo zveráka je pevnejší ako obrobok, ktorý držíte v ruke.

5. Príprava a kontrola pracovného prostredia. Nasledovným

spôsobom skontrolujte, či je pracovné prostredie vhodné.

6. Nedovoľte, aby sa do otvoru na pripojenie nabíjateľnej

batérie dostali akékoľvek cudzie telesá.

7. Nabíjateľnú batériu a nabíjačku nikdy nerozoberajte.

8. Nabíjateľnú batériu nikdy neskratujte. Skratovanie batérie

bude viesť k veľkému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.

9. Batériu nehádžte do ohňa. Ak batéria horí, môže

10. Ak je životnosť ďalšieho nabíjania príliš krátke na

praktické použitie, odneste batériu do predajne, v ktorej ste ju zakúpili. Vyčerpanú batériu nelikvidujte.

11. Do ventilačných otvorov na nabíjačke nevkladajte

žiadne predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to viesť k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.

12. Pri montáži vrtáka do bezkľúčovej upínacej hlavy

adekvátne dotiahnite objímku. Ak nie je objímka dostatočne utiahnutá, vrták môže vykĺznuť alebo spadnúť a spôsobiť poranenie.

13. Pri zmene otáčok pomocou prepínača sa uistite, že

je spínač vypnutý. Zmena otáčok počas spusteného motora poškodí prevody.

14. Stupnicu spojky nemôžete nastaviť medzi číslicami „1, 4,

7 … 22“ alebo medzi bodkami a číslice stupnice spojky nemôžete používať medzi „22“ a čiarou v strede značky vŕtania. Ak tak urobíte, môžu vzniknúť poškodenia.

15. Ak používate toto náradie ako príklepovú vŕtačku, vždy

ho používajte s otáčaním v smere hodinových ručičiek.

16. Jednotku nechajte po nepretržitej prevádzke odpoč

17. Elektrické náradie je vybavené teplotným ochranným

obvodom na ochranu motora. Nepretržitý chod jednotky môže spôsobiť, že sa jeho teplota zvýši, aktivuje sa teplotný ochranný obvod a prevádzka sa automaticky zastaví. Ak sa tak stane, nechajte elektrické náradie pred opätovným použitím vychladnúť.

18. V prípade preťaženia nástroja sa môže vypnúť motor. Ak

sa to stane, uvoľnite spínač nástroja a odstráňte príčinu preťaženia. Nedotýkajte sa prednej strany krytu, ktorého teplota sa môže počas nepretržitej prevádzky zvýšiť.

19. Keď sa jednotka používa ako vŕtačka, otáčky motora

môžete uzamknúť na zastavenie. Počas prevádzkovania akumulátorovej vŕtačky dávajte pozor, aby ste nezablokovali motor. 0000BookDS14DBL2.indb2000000BookDS14DBL2.indb200 2018/07/2015:56:262018/07/2015:56:26201 Slovenčina

20. Používanie batérie v chladných podmienkach (menej

ako 0 °C) môže niekedy viesť k slabšiemu uťahovaciemu momentu a znížiť množstvo práce. Je to však len dočasný fenomén a po zohriatí batérie sa všetko vráti do normálu.

21. Hák nainštalujte pevne. Ak nie je hák pevne pripevnený,

môže vám počas používania spôsobiť poranenie. Ak sa rozhodnete prepravovať nástroj zachytený na bedrovom páse, odpojte vrták nástroja a bočnú rukoväť. Nedodržanie tohto pokynu môže viesť k neočakávanému zraneniu.

22. Nepozerajte sa priamo do svetla. Takáto činnosť môže

spôsobiť poranenie očí. Utrite všetky nečistoty alebo špinu prilepenú k šošovke LED svetla jemnou handričkou, pričom dávajte pozor, aby ste šošovku nepoškriabali. Škrabance na šošovke LED svetla môžu spôsobiť zníženie jasu.

Kvôli predĺženiu životnosti je lítiovo-iónová batéria vybavená ochrannou funkciou, ktorá preruší výkon. V nižšie uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví dokonca aj vtedy, keď potiahnete vypínač. Nejde o chybu, je to výsledok ochrannej funkcie.

1. Motor sa zastaví, keď sa vybije batéria.

V takomto prípade ju okamžite nabite.

2. Motor sa môže zastaviť v prípade preťaženia náradia. V

takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môcť opäť použiť.

3. Batériový pohon sa môže zastaviť, ak pri preťažení dôjde

k prehrievaniu batérie. V takomto prípade prestaňte batériu používať a nechajte ju vychladnúť. Následne ho budete môcť opäť použiť. Okrem toho, berte na zreteľ nasledujúce výstrahy a upozornenia. VÝSTRAHA Aby ste zabránili vytekaniu kvapaliny z batérie, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.

1. Nedovoľte, aby sa na batérii zachytávali kovové piliny a

prach. ○ Nedovoľte, aby počas práce padali na batériu kovové piliny a prach. ○ Uistite sa, že sa na batérii nenazbierali kovové piliny a prach, ktoré padajú na elektrické náradie počas práce. ○ Nepoužívanú batériu neskladujte na mieste s výskytom kovových pilín a prachu. ○ Pred uskladnením z batérie odstráňte kovové piliny a prach, ktoré sa mohli na nej zachytiť a neskladujte ju spolu s kovovými súčasťami (skrutky, klince, apod.).

2. Batériu neprepichujte ostrými predmetmi, ako sú

napríklad klince, neudierajte po nej kladivom, nestúpajte na ňu, nehádžte ju, ani ju nevystavujte silným fyzickým nárazom.

3. Očividne poškodenú alebo zdeformovanú batériu

zapaľovača vo vozidle.

6. Batériu nepoužívajte na iné, ako stanovené účely.

veľkého tlaku, ani ju nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.

9. Keď dôjde k unikaniu tekutiny, alebo ak zacítite odporný

zápach, batériu okamžite odneste mimo ohňa.

10. Batériu nepoužívajte na miestach, kde dochádza ku

generovaniu silnej statickej elektriny.

11. Ak počas používania, nabíjania alebo skladovania

dochádza k unikaniu tekutiny z batérie, ak zacítite odporný zápach, alebo ak dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukoľvek neštandardnému, batériu okamžite vyberte z náradia alebo z nabíjačky a prestaňte ju používať.

Batériu neponárajte ani nedovoľte, aby sa do nej dostali akékoľvek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobiť poškodenie, ktoré môže spôsobiť požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnúť prostrediam s korozívnymi plynmi. UPOZORNENIE

1. Ak sa tekutina unikajúca z batérie dostane do očí, oči

si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhľadajte lekársku pomoc. Ak nevyhľadáte ošetrenie, tekutina môže spôsobiť problémy zraku.

2. Ak sa tekutina dostane na kožu alebo odev, okamžite ich

dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu. Existuje možnosť, že môže dôjsť k podráždeniu pokožky.

3. Ak pri prvotnom používaní akumulátora zistíte

výskyt hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, batériu nepoužívajte a vráťte ju predajcovi alebo dodávateľovi. VÝSTRAHA Ak sa do svorky lítiovo-iónovej batérie dostane vodivé cudzie teleso, batéria môže zoskratovať a spôsobiť požiar. Pri uskladňovaní lítiovo-iónovej batérie určite dodržiavajte nasledovné pravidlá. ○ Do skladovacej skrinky nevkladajte vodivé odrezky, klince ani drôty, ako je napríklad oceľový drôt a medený drôt. ○ Aby ste predišli zoskratovaniu, vložte batériu do nástroja alebo pri uskladnení pevne založte kryt batérie, až kým nevidíte ventilátor. PREPRAVA TÝKAJÚCA SA LÍTIOVO-

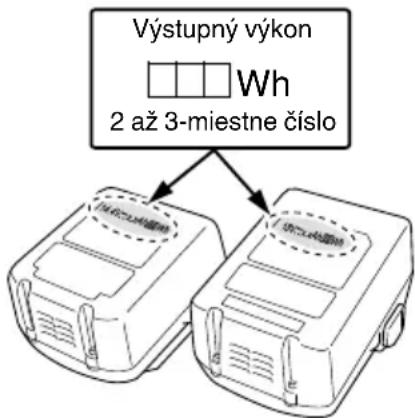

Pri preprave lítiovo-iónovej batérie dodržiavajte nasledovné opatrenia. VÝSTRAHA Pri organizovaní prepravy ohláste prepravnej spoločnosti, že balenie obsahuje lítiovo-iónovú batériu, informujte ju o výstupnom výkone a postupujte podľa pokynov prepravnej spoločnosti. ○ Lítium-iónové batérie, ktoré prekračujú výkon 100 Wh, sú pri transporte označené ako nebezpečný tovar, ktorý vyžaduje špeciálne aplikačné postupy.

Pri preprave do zahraničia musíte vyhovieť medzinárodným zákonom, pravidlám a predpisom cieľovej krajiny.

(UC18YSL3) Ak sa vyskytnú neočakávané problémy, údaje na USB zariadení, ktoré je pripojené k tomuto výrobku, sa môžu poškodiť alebo stratiť. Pred použitím tohto výrobku sa vždy uistite, že ste si zálohovali všetky údaje, ktoré sa nachádzajú na USB zariadení. Vezmite do úvahy, že naša spoločnosť nepreberá žiadnu zodpovednosť za údaje, ktoré sú uložené na USB zariadení, ktoré sa poškodia alebo stratia, ani za žiadne škody, ktoré sa môžu vyskytnúť na pripojenom zariadení. VÝSTRAHA ○ Pred použitím skontrolujte spojovací USB kábel, či nie je chybný alebo poškodený. Používaním chybného alebo poškodeného kábla USB môžete spôsobiť vznik dymu alebo zapálenie. ○ Ak výrobok nepoužívate, zakryte USB port gumeným krytom. Hromadením prachu atď. v USB porte môže vzniknúť dym alebo zapálenie. POZNÁMKA ○ Počas USB nabíjania sa môže vyskytnúť príležitostné pozastavenie. ○ Ak sa USB zariadenie nenabíja, vyberte USB zariadenie z nabíjačky. Nedodržanie toto pokynu nemusí len znížiť životnosť batérie USB zariadenia, ale môže viesť aj k neočakávaným nehodám. ○ Niektoré USB zariadenia sa nedajú nabíjať, záleží od typu zariadenia. NÁZVY DIELOV (Obr. 1 – Obr. 16)

Kontrolka zostávajúcej kapacity batérie

Prečnievajúca časť bočnej rukoväte

USB kábel SYMBOLY VÝSTRAHA Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. DS14DBL2 / DS18DBL2: Akku vrtací skrutkovač DV14DBL2 / DV18DBL2: Akku rázový skrutkovač Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2002/96/ES o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania. Jednosmerný prúd V Menovité napätie

Voľnobežné otáčky min

Vibrácií za minútu Bpm Počet nárazov Ls Nízka rýchlosť Hs Vysoká rýchlosť Tehla Drevo Kov Skrutka so šesťhrannou hlavou Skrutka do dreva Kapacita upínacej hlavy na vrták

Hmotnosť (v súlade s postupom EPTA 01/2003) Vŕtanie Príklepové vŕtanie Zapnutie Vypnutie Odpojte akumulátor Zmena otáčok – Vysoká rýchlosť Zmena otáčok – Nízka rýchlosť Otáčanie v smere hodinových ručičiek Otáčanie proti smeru hodinových ručičiek Zostávajúca kapacita batérie je takmer nulová. Čo najskôr dobite batériu Zostávajúca kapacita batérie je polovičná Zostávajúca kapacita batérie je dostatočná 0000BookDS14DBL2.indb2020000BookDS14DBL2.indb202 2018/07/2015:56:262018/07/2015:56:26203 Slovenčina Výstraha Zakázaná činnosť

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 267. Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE

<DS14DBL2 / DS18DBL2>

○ Vŕtanie a vyberanie skrutiek so šesťhrannou hlavou, skrutiek do dreva, samorezných skrutiek, atď. ○ Vŕtanie rôznych kovov ○ Vŕtanie rôznych typov dreva

<DV14DBL2 / DV18DBL2>

○ Vŕtanie do tehly a betónového panela, atď. ○ Vŕtanie a vyberanie skrutiek so šesťhrannou hlavou, skrutiek do dreva, samorezných skrutiek, atď. ○ Vŕtanie rôznych kovov ○ Vŕtanie rôznych typov dreva TECHNICKÉ PARAMETRE Technické parametre tohto stroja sú uvedené v tabuľke na strane 267. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. NABÍJANIE Pred použitím elektrického náradia nabite batériu nasledovne.

Počet článkov batérie 4 – 10 POZNÁMKA Doba nabíjania sa môže líšiť podľa teploty a napätia zdroja napájania. UPOZORNENIE Pri nepretržitom používaní nabíjačky na batérie sa nabíjačka na batérie zohreje, čo môže predstavovať príčinu porúch. Po dokončení nabíjania počkajte pred ďalším nabíjaním 15 minút.

Ak je batéria nabíjaná, keď je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola jednoducho používaná, kontrolka nabíjačky sa na 1 sekundu rozsvieti a 0,5 sekundy nesvieti (na 0,5 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať. ○ Keď kontrolka bliká (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety, a vyberte ich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska. ○ Keďže vstavaný mikropočítač potvrdí vybratie batérie nabíjanej pomocou nabíjačky až približne po 3 sekundách, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabiť. ○ Ak kontrolka nebliká načerveno (každú sekundu), aj napriek tomu, že je kábel nabíjačky pripojený k napájaniu, môže to znamenať, že je aktivovaný ochranný obvod nabíjačky. Odpojte kábel alebo zástrčku od napájania a opätovne pripojte po približne 30 sekundách. Ak toto nie je príčina a kontrolka bude blikať načerveno (každú sekundu), odneste prosím nabíjačku do autorizovaného servisného strediska spoločnosti HiKOKI. <UC18YSL3>

Činnosť Obrázok Strana Vyberanie vkladanie batérie 1

Inštalácia/Odstraňovanie bočnej rukoväte 3-a

Nastavovanie uťahovacieho momentu

Výber polohy vŕtania 5

Výber polohy príklepu 6

Indikátor zostávajúcej kapacity batérie

Používanie LED kontrolky 10

Nabíjanie USB zariadenia z elektrickej zásuvky 14-a

Ako nabíjať zariadenie USB

Výber príslušenstva ―

POZNÁMKA Doba nabíjania sa môže odlišovať, záleží od okolitej teploty a napätia zdroja napájania.

POZNÁMKA Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte. Čo sa týka elektrického výboja v prípade nových batérií, atď. Vzhľadom na to, že chemická látka nachádzajúca vo vnútri nových batérií a v batériách, ktoré sa po dlhšiu dobu nepoužívali, nie je aktivovaná, elektrický výboj môže byť po prvom a druhom použití slabý. Je to dočasný jav a optimálny čas potrebný na nabíjanie sa obnoví po opätovnom nabíjaní batérií 2 – 3 krát. Ako predĺžiť životnosť batérií. (1) Nabite batérie skôr ako sa úplne vybijú. Ak máte pocit, že výkon náradia slabne, prerušte jeho používanie a batériu náradia znovu nabite. Ak budete náradie aj naďalej používať a vyčerpáte elektrický prúd, batéria sa môže poškodiť a jej životnosť sa tým skráti. (2) Vyhýbajte sa nabíjaniu pri vysokých teplotách. Nabíjateľná batéria bude horúca ihneď po použití. Ak sa takáto batéria nabíja ihneď po použití, jej vnútorná chemická látka sa poškodí a životnosť batérie sa skráti. Nechajte batériu na chvíľu vychladnúť a až potom ju znovu nabíjajte. UPOZORNENIE ○ Keď je batéria nabíjaná a je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola práve používaná, kontrolka nabíjania nabíjačky sa na 0,3 sekundy rozsvieti a 0,3 sekundy nebude svietiť (na 0,3 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať. ○ Keď kontrolka nabíjania bliká (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety, a vyberte ich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska. 0000BookDS14DBL2.indb2050000BookDS14DBL2.indb205 2018/07/2015:56:272018/07/2015:56:27206 Slovenčina

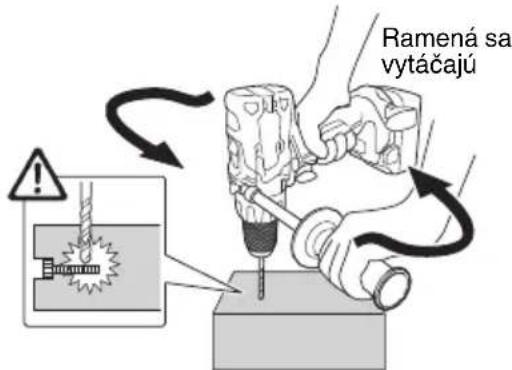

OVLÁDANIE REAKTÍVNEJ SILY

Tento výrobok je vybavený ovládaním reaktívnej sily (RFC) pre minimalizovanie rizika vykrútenia ramena pracovníka, keď sa náradie náhle počas prevádzky vyšmykne. Keď sa vrták náradia náhle preťaží, náradie samotné môže reagovať na silu motora a vykrútiť sa do opačného smeru rotácie motora, čo by mohlo viesť k zraneniu. (Obr. 17) Keď vstavaná funkcia ovládania náradia takýto moment zaznamená, výkon motora sa zníži pred tým, než celé náradie začne vibrovať, aby sa predišlo vykĺbeniu ramena pracovníka. Ak sa táto funkcia aktivuje, zobrazí sa pri vytiahnutí spínača blikajúce LED svetlo (0,1 sekundové bliknutia/0,5 sekundové vypnutia). (Pozrite si časť „Varovné signály LED svetla“) Aj napriek tomu, že sa funkcia nespustí v závislosti od situácie alebo podmienok počas prevádzky, treba dbať na to, aby ste sa pri manipulácii s náradím vyhli akémukoľvek náhlemu preťaženiu vrtáka náradia. ● Možné príčiny náhleho preťaženia 1 Zadrhávanie vrtáka nástroja do materiálu 2 Náraz na klince, kov alebo iné tvrdé predmety 3 Úlohy, ktoré zahŕňajú páčenie alebo použitie akéhokoľvek nadmerného tlaku atď. Taktiež iné, ktoré zahŕňajú kombináciu vyššie uvedených príčin. ● Keď sa spustí ovládanie reaktívnej sily (RFC) Ak sa spusí RFC a motor sa zastaví, náradie vypnite a pred pokračovaním v činnosti odstráňte príčinu preťaženia. Ramená sa vytáčajú Obr. 17

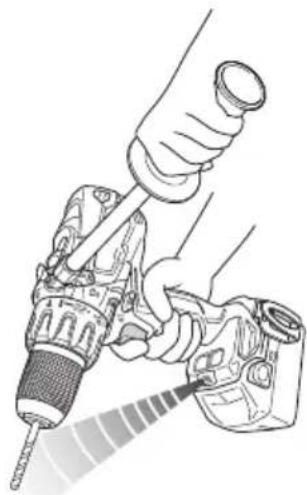

VAROVNÉ SIGNÁLY LED SVETLA

(Obr. 18) Tento výrobok zahŕňa funkcie, ktoré sú navrhnuté tak, aby chránili samotné náradie ako aj batériu. Ak sa niektorá z bezpečnostných funkcií počas prevádzky pri stlačenom spínači spustí, LED svetlo bude blikať tak, ako je to uvedené v tabuľke č. 5. Ak sa spustí ktorákoľvek z bezpečnostných funkcií, okamžite uvoľnite prst zo spínača a postupujte podľa pokynov uvedených pod nápravnými opatreniami. Obr. 18 Tabuľka 5 Funkcia bezpečnostných opatrení Zobrazenie LED svetla Nápravné opatrenie Ochrana pred preťažením Zap. 0,1 sek./vyp. 0,5 sek. Ak je pri prevádzke regulátor nastavený na HIGH (Vysoké), nastavte ho na LOW (Nízke) a pokračujte v činnosti. Odstráňte príčinu preťaženia. Ovládanie reaktívnej sily Odstráňte príčinu preťaženia. Pri obsluhe náradia držte náradie pevne a zabezpečte, aby sa nevyšmyklo. Ochrana proti nadmernému vybíjaniu Zap. 0,5 sek./vyp. 0,5 sek. Nabite batériu čo najskôr. Ochrana pred prehriatím Zap. 0,3 sek./vyp. 0,3 sek. Nechajte náradie a batériu dôkladne vychladnúť. 0000BookDS14DBL2.indb2060000BookDS14DBL2.indb206 2018/07/2015:56:272018/07/2015:56:27207 Slovenčina

Keďže otupenie nástroja zníži výkonnosť a spôsobuje poruchu motora, nástroj naostrite alebo vymeňte hneď, ako si všimnete opotrebovanie.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

4. Čistenie vonkajšku

Ak sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.

Elektrické náradie skladujte na miestach s teplotou do 40 °C a mimo dosahu detí. POZNÁMKA Skladovanie lítiovo-iónových batérií Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité. Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viesť k zhoršeniu výkonu, viditeľnému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú. Viditeľne skrátený čas používania batérií však možno predĺžiť pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia. Ak sa čas používania batérie extrémne skráti napriek opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine. Dôležité upozornenie ohľadne batérií pre elektrické akumulátorové náradie značky HiKOKI Vždy používajte jednu nami navrhnutú originálnu batériu. Ak budete používať batérie, ktoré sú iné, ako batérie navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave batérie (ako je rozobratie a výmena článkov alebo iných interných dielov), nemôžeme vám zaručiť bezpečnosť a výkon nášho akumulátorového náradia. ZÁRUKA Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN60745 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 86 dB (A) (DS14DBL2) 92 dB (A) (DS18DBL2) 98 dB (A) (DV14DBL2) 101 dB (A) (DV18DBL2) Nameraná vážená úroveň hladiny akustického tlaku A: 75 dB (A) (DS14DBL2) 81 dB (A) (DS18DBL2) 87 dB (A) (DV14DBL2) 90 dB (A) (DV18DBL2) Odchýlka K: 3 dB (A). Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745. Vŕtanie do kovu: Hodnota vibračných emisií a

(DV14DBL2, DV18DBL2) Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie expozície. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookDS14DBL2.indb2070000BookDS14DBL2.indb207 2018/07/2015:56:272018/07/2015:56:27208 Slovenčina

Pokiaľ náradie nefunguje štandardným spôsobnom, použite postupy uvedené v tabuľke nižšie. Pokiaľ nedokážete problém odstrániť, poraďte sa s predajcom alebo s autorizovaným servisným strediskom spoločnosti HiKOKI. Príznak Možná príčina Náprava Náradie nefunguje Žiadna zvyšná kapacita batérie Nabite batériu. Batéria nie je bezpečne pripevnená. Potlačte batériu, kým nebudete počuť cvaknutie. Náradie sa náhle zastavilo Náradie je preťažené Odstráňte príčinu preťaženia. Pozrite časť „Ovládanie reaktívnej sily“. Ovládanie reaktívnej sily bolo spustené Prehriatie batérie alebo náradia Nechajte náradie a batériu dôkladne vychladnúť. Vrtáky náradia -nie je ich možné pripevniť -vypadávajú Tvar prídavnej časti sa nezhoduje Upínací priemer bezkľúčovej upínacej hlavy je od 1,5 mm do 13 mm. Použite vrtáky, ktoré spadajú do uvedeného rozsahu. Zámok bezkľúčovej upínacej hlavy je opotrebovaný Kontaktujte autorizované servisné stredisko spoločnosti HiKOKI pre výmenu opotrebovanej bezkľúčovej upínacej hlavy za novú. Spínač nie je možné stlačiť Tlačidlo voliča dopredu/dozadu je stlačené do polovice Stlačte tlačidlo pevne do polohy pre požadovaný smer rotácie. Hlavy skrutiek sa vyšmykujú alebo sú uvoľnené. Číslo vrtáku sa nezhoduje s veľkosťou skrutky Namontujte vhodný vrták. Vrták je opotrebovaný Vymeňte ho za nový. Otvory nie je možné plynule vŕtať

Vŕtačka je opotrebovaná Vymeňte ju za novú. Rotačná rýchlosť nie je adekvátna Nastavte rýchlosť otáčok (VYSOKÉ/NÍZKE) tak, aby sa prispôsobila vŕtanému materiálu. Vŕtačka rotuje v opačnom smere Prepnite na otáčanie dopredu. Indikátor nabíjania rýchlo bliká fi alovou farbou a nabíjanie akumulátora sa nezačalo. Batéria nie je úplne zasunutá. Batériu vložte pevne. Na koncovke batérie alebo v mieste jej pripojenia sa nachádza cudzí predmet. Odstráňte cudzí predmet. Bliká červená kontrolka nabíjania a nabíjanie batérie sa nezačalo. Batéria nie je úplne zasunutá. Batériu vložte pevne. Batéria je prehriata. Ak sa nechá tak, po znížení teploty batérie sa automaticky začne nabíjať, čo však môže znížiť životnosť batérie. Pred nabíjaním sa odporúča nechať batériu vychladnúť na dostatočne vetranom mieste, mimo priameho slnečného žiarenia. Doba používania batérie je krátka aj napriek tomu, že je batéria plne nabitá. Životnosť batérie je vyčerpaná. Batériu vymeňte za novú. Batéria sa dlho nabíja. Teplota batérie, nabíjačky alebo okolitého prostredia je veľmi nízka. Batériu nabíjajte vo vnútri alebo v inom teplejšom prostredí. Ak sa otvory na nabíjačke zakryjú, spôsobí to prehriatie vnútorných komponentov. Dbajte na to, aby nedošlo k zakrytiu otvorov. Ventilátor chladenia nefunguje. Kontaktujte autorizované servisné stredisko spoločnosti HiKOKI kvôli oprave. Kontrolka USB napájania sa vypla a USB zariadenie sa nenabíja. Kapacita batérie sa znížila. Vymeňte batériu za takú, ktorá zvyšnú kapacitu má. Pripojte zástrčku napájania z nabíjačky do elektrickej zásuvky. Kontrolka USB napájania sa nevypne ani po ukončení nabíjania USB zariadenia. Kontrolka USB napájania sa rozsvieti nazeleno, čo znamená, že nabíjanie cez USB je možné. Nejde o poruchu. 0000BookDS14DBL2.indb2080000BookDS14DBL2.indb208 2018/07/2015:56:272018/07/2015:56:27209 Slovenčina Príznak Možná príčina Náprava Nie je možné sledovať stav nabíjania USB zariadenia, alebo či sa nabíjanie ukončilo. Ani po ukončení nabíjania sa kontrolka USB napájania nevypne. Skontrolujte USB zariadenie ktoré sa nabíja, aby ste potvrdili stav nabíjania. Nabíjanie USB zariadenia sa pozastaví. Nabíjačka bola zapojená do elektrickej zásuvky, kým USB zariadenie sa nabíjalo za pomoci batérie ako zdroja napájania. Nejde o poruchu. Nabíjačka pozastaví nabíjanie USB približne na 5 sekúnd, kedy prebieha rozlišovanie medzi zdrojmi napájania. Batéria bola zapojená do nabíjačky, kým USB zariadenie sa nabíjalo za pomoci elektrickej zásuvky ako zdroja napájania. Nabíjanie USB zariadenia sa pozastaví, ak sa batéria a USB zariadenie nabíjajú naraz. Batéria je plne nabitá. Nejde o poruchu. Nabíjačka pozastaví nabíjanie USB približne na 5 sekúnd, pokým skontroluje, či sa nabíjanie batérie úspešne dokončilo. Nabíjanie USB zariadenia sa nespustí, ak sa batéria a USB zariadenie nabíjajú naraz. Zvyšná kapacita batérie je veľmi nízka. Nejde o poruchu. Ak kapacita batérie dosiahne určitú úroveň, USB nabíjanie začne automaticky. 0000BookDS14DBL2.indb2090000BookDS14DBL2.indb209 2018/07/2015:56:272018/07/2015:56:27210
