KÄYTTÖOHJE DV 18DBL2 HITACHI

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

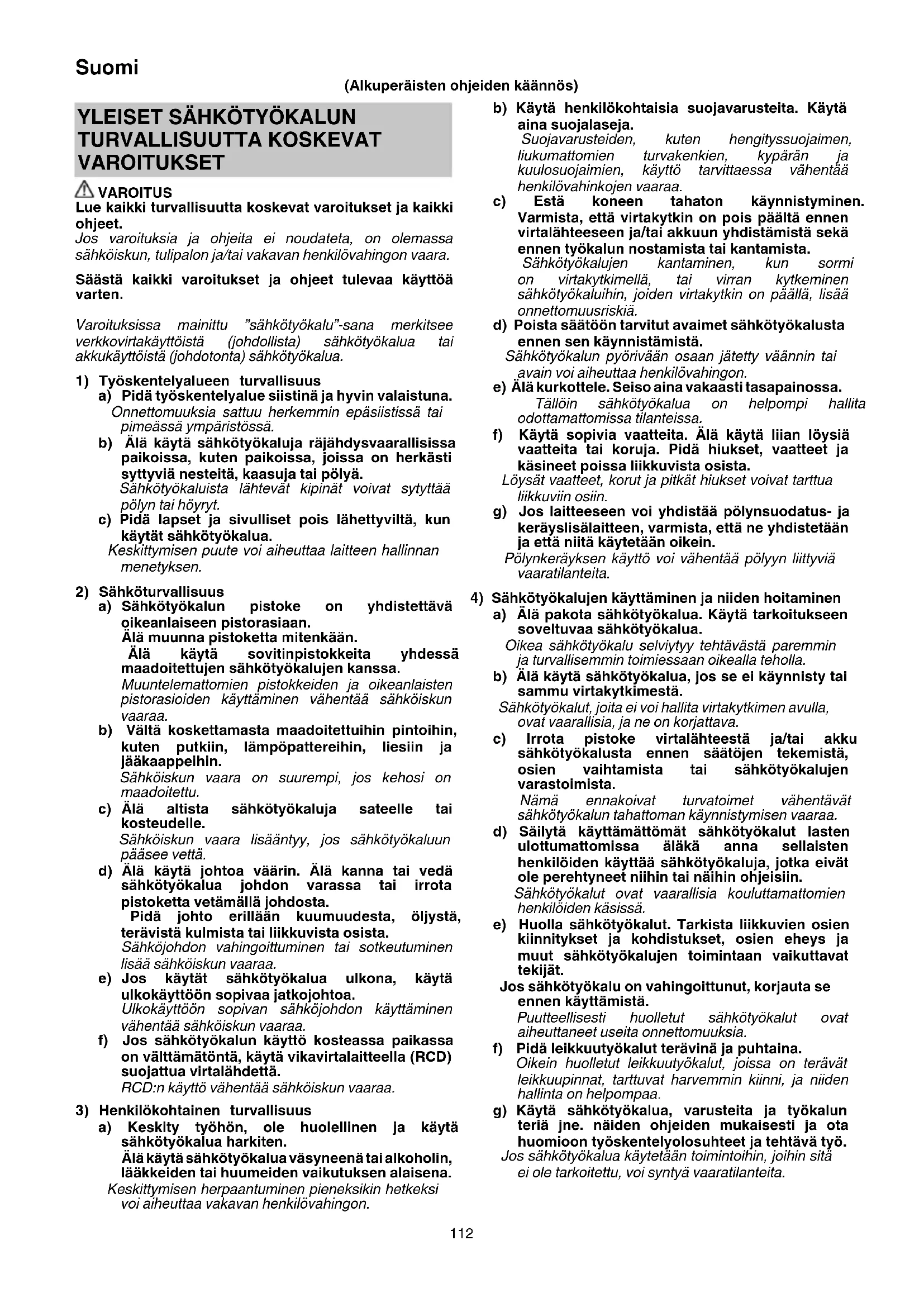

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookDS14DBL2.indb1120000BookDS14DBL2.indb112 2018/07/2015:56:182018/07/2015:56:18113 Suomi

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, akusta voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. AKKUTOIMISEN RUUVAINPORAN /

1. Käytä iskuporauksessa kuulonsuojaimia.

Melulle altistuminen voi heikentää kuuloa. <DS14DBL2 / DS18DBL2 / DV14DBL2 / DV18DBL2>

1. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin

työkalun mukana. Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

2. Pidä kiinni sähkötyökalun eristetyistä

tarttumapinnoista, kun teet työtä, jossa leikkauslisävaruste tai kiinnitin voi osua piilossa olevaan sähköjohtoon. Jos leikkauslisävaruste tai kiinnitin osuu jännitteiseen johtoon, se saattaa tehdä sähkötyökalun paljaista metalliosista jännitteisen, jolloin käyttäjä voi saada sähköiskun.

1. Varmista, että porattavalla alueella ei ole piilossa olevia

rakenteita, mukaan lukien sähköjohdot ja vesi- tai kaasuputket. Edellä mainittujen rakenteiden poraaminen voi aiheuttaa sähköiskun, oikosulun, kaasuvuodon tai muita vaaroja, jotka voivat aiheuttaa vakavia onnettomuuksia tai vammoja.

2. Kun käytät työkalua, varmista, että sivukahva on

kiinnitetty tiukasti paikoilleen. Jos se ei ole kunnolla kiinni, työkalu saattaa ylikuormitettuna nytkähtää pois paikaltaan, mikä voi aiheuttaa henkilövahingon. Kiristä sivukahvaa niin, että kahvan ulkonema osoittaa laitteen yläpintaa kohti. (Kuva 3-b) Varmista aina ennen käyttöä, ettei sivukahva ole löysällä. Jos kahva löystyy käytön aikana, kiristä sitä lisää.

3. Varmista käytön aikana, että pidät molemmilla käsilläsi

tiukasti kiinni sekä työkalun kahvasta että sivukahvasta. Ohjeen noudattamatta jättäminen saattaa johtaa henkilövahinkoihin.

4. Kiinnitä työkappale. Työkappale pysyy paremmin

paikallaan puristuslaitteessa tai ruuvipenkissä kuin käsin pideltynä.

5. Työympäristön valmisteleminen ja tarkistaminen.

Tarkista seuraavien ohjeiden avulla, että työympäristö on sopiva.

6. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

7. Älä koskaan pura akkua ja laturia.

8. Älä koskaan aiheuta akkuun oikosulkua. Akun

oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

9. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

10. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

11. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin

tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

12. Kun terä asennetaan avaimettomaan istukkaan, kiristä

holkkia riittävästi. Jos holkki ei ole tarpeeksi kireällä, terä saattaa lipsua tai pudota ja aiheuttaa loukkaantumisen.

13. Kun muutat kierrosnopeutta liukunäppäimellä, varmista,

että kytkin on pois päältä. Nopeuden muuttaminen moottorin pyöriessä vahingoittaa vaihteita.

14. Kytkimen säätöpyörää ei voi asettaa numeroiden ”1,

4, 7 … 22” tai pisteiden väliin; älä myöskään käytä laitetta niin, että kytkimen säätöpyörä on numeron ”22” ja porausmerkin keskellä olevan viivan välillä. Se voi aiheuttaa vahingoittumisen.

15. Kun käytät tätä laitetta iskuporaukseen, aseta

pyörimissuunnaksi aina myötäpäivään.

16. Laitteen lepuuttaminen pitkään jatkuneen työn jälkeen.

17. Sähkötyökalu on varustettu lämpötilasuojapiirillä

moottorin suojaamiseksi. Jatkuva käyttö saattaa aiheuttaa yksikön lämpötilan nousun aktivoiden lämpötilasuojapiirin ja pysäyttäen yksikön toiminnan automaattisesti. Jos näin käy, anna sähkötyökalun jäähtyä ennen käytön jatkamista.

18. Moottori saattaa pysähtyä, jos työkalu ylikuumenee.

Vapauta siinä tapauksessa työkalun kytkin ja poista ylikuormituksen syyt. Yritä olla koskematta etukoteloon, joka voi kuumentua yhtäjaksoisen käytön aikana.

19. Moottorin pyöriminen saattaa lukittua, kun laitetta

käytetään porana. Kun käytät ruuvainporaa, varo lukitsemasta moottoria.

20. Akun käyttäminen kylmässä (alle 0 celsiusasteessa)

voi joskus heikentää kiristysmomenttia ja lyhentää akun kestoa. Kyseessä on kuitenkin tilapäinen ilmiö, joka menee ohi, kun akku lämpenee.

21. Asenna koukku kunnolla. Jos koukkua ei ole asennettu

kunnolla, se saattaa aiheuttaa vahingoittumisen käytön aikana. Jos kannat työkalua sen ollessa kiinnitettynä vyöhösi, muista irrottaa työkalun terä ja sivukahva. Ohjeen noudattamatta jättäminen saattaa johtaa odottamattomiin henkilövahinkoihin. 0000BookDS14DBL2.indb1130000BookDS14DBL2.indb113 2018/07/2015:56:182018/07/2015:56:18114 Suomi

22. Älä katso suoraan valoon. Se voi aiheuttaa silmävamman.

Pyyhi LED-valon linssiin tarttunut lika ja rasva pehmeällä liinalla varoen naarmuttamasta linssiä. LED-valon linssissä olevat naarmut voivat vähentää kirkkautta. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

VAROTOIMET (UC18YSL3) Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa. Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla. 0000BookDS14DBL2.indb1140000BookDS14DBL2.indb114 2018/07/2015:56:182018/07/2015:56:18115 Suomi VAROITUS ○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen. ○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen. HUOMAA ○ USB-latauksessa saattaa esiintyä taukoja. ○ Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia. ○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen. OSIEN NIMET (Kuva 1 – Kuva 16)

Latauksen merkkivalo

Jäljellä olevan akun varauksen merkkivalo

USB-kaapeli SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. DS14DBL2/DS18DBL2: Akkutoiminen ruuvainpora DV14DBL2/DV18DBL2: Akkutoiminen iskevä ruuvinväännin Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Tasavirta V Nimellisjännite

Värähtelyä per minuutti Bpm Iskunopeus Ls Hidas Hs Nopea Tiili Puu Metalli Koneruuvi Puuruuvi Poraistukan kapasiteetti

Paino (EPTA-menettelyn 01/2003 mukaisesti) Poraus Iskuporaus Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Irrota akku Muuta pyörimisnopeutta - nopea Muuta pyörimisnopeutta - hidas Pyöriminen myötäpäivään Pyöriminen vastapäivään Akku on melkein tyhjä. Lataa akku mahdollisimman pian Akun lataus on puolillaan. Akussa on riittävästi virtaa. Varoitus Kiellettyä toimintaa PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 267 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET

<DS14DBL2 / DS18DBL2>

○ Koneruuvien, puuruuvien, kierteitysruuvien jne. ruuvaus ja irrottaminen ○ Erilaisten metallien poraaminen ○ Erilaisten puiden poraaminen

<DV14DBL2 / DV18DBL2>

○ Tiilen, betonitiilen jne. poraaminen ○ Koneruuvien, puuruuvien, kierteitysruuvien jne. ruuvaus ja irrottaminen ○ Erilaisten metallien poraaminen ○ Erilaisten puiden poraaminen 0000BookDS14DBL2.indb1150000BookDS14DBL2.indb115 2018/07/2015:56:182018/07/2015:56:18116 Suomi TEKNISET TIEDOT Koneen tekniset tiedot luetellaan sivulla 267 olevassa taulukossa. HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 2 mukaisesti

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1) ● Merkkivalon ilmoitukset Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset näkyvät taulukossa 1. Taulukko 1 Merkkivalon ilmoitukset Merkkivalo (punainen) Ennen latausta Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa Palaa jatkuvasti Lataus valmis Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ylikuumentumisen aiheuttama valmiustila Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö ● Tietoa akun lämpötiloista ja latausajasta. Lämpötilat ja latausaika näkyvät taulukossa 2 Taulukko 2 Laturi Akku UC18YFSL Latausjännite V 14,4 – 18 Paino kg 0,5 Lämpötilat, joissa akku voidaan ladata 0 oC – 50 oC Akun kapasiteetin arvioitu latausaika. (lämpötilassa 20oC) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min.

Akkukennojen määrä 4 – 10 HUOMAA Latausaika vaihtelee riippuen lämpötilasta ja virtalähteen jännitteestä. HUOMAUTUS Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla. ○ Jos merkkivalo ei vilku punaisena (sekunnin välein) silloinkaan, kun laturin johto on liitetty virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut. Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 30 sekunnin kuluttua. Jos merkkivalo ei vieläkään vilku punaisena (sekunnin välein), vie laturi valtuutettuun HiKOKI-huoltokeskukseen. 0000BookDS14DBL2.indb1160000BookDS14DBL2.indb116 2018/07/2015:56:182018/07/2015:56:18117 Suomi Taulukko 3 Latausmerkkivalon ilmoitukset Latauksen merkkivalo (PUNAINEN/ SININEN/ VIHREÄ/ VIOLETTI) Ennen lataamista Vilkkuu (PUNAINEN) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Kytketty virtalähteeseen Lataamisen aikana Vilkkuu (SININEN) Palaa 0,5 sekunnin ajan. Ei pala 1 sekunnin ajan. (sammuu 1 sekunniksi) Akun kapasiteetti on alle 50% Vilkkuu (SININEN) Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akun kapasiteetti on alle 80% Palaa (SININEN) Palaa jatkuvasti Akun kapasiteetti on yli 80% Lataaminen valmis Palaa (VIHREÄ) Palaa jatkuvasti (Jatkuva merkkiääni: noin 6 sekuntia) Ylikuumenemisen aiheuttama valmiustila Vilkkuu (PUNAINEN) Palaa 0,3 sekunnin ajan. Ei pala 0,3 sekunnin ajan. (sammuu 0,3 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy (VIOLETTI) Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) (Jaksoittainen merkkiääni: noin 2 sekuntia) Akun tai laturin toimintahäiriö (2) Tietoa ladattavan akun lämpötiloista ja latausajasta Lämpötilat ja latausaika näkyvät taulukossa 4. Taulukko 4 Laturi Akku UC18YSL3 Latausjännite V 14,4 18 Akun tyyppi Li-ion Lämpötilat, joissa akku voidaan ladata -10oC – 50oC Akun kapasiteetin arvioitu latausaika, ca. (lämpötilassa 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah min. min. min. min. min. min. min. min. 15 (4 kennoa) 15 (4 kennoa) 20 (4 kennoa) 25 (4 kennoa) 20 (8 kennoa) 26 (8 kennoa) 32 (8 kennoa) 38 (8 kennoa) 15 (5 kennoa) 15 (5 kennoa) 20 (5 kennoa) 25 (5 kennoa) 20 (10 kennoa) 26 (10 kennoa) 32 (10 kennoa) 38 (10 kennoa) Tietoa uusien akkujen jne. sähköpurkauksesta Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa. HUOMAA Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Poista akku laturista käytön jälkeen ja säilytä sitä turvallisessa paikassa. <UC18YSL3>

Kun akku asetetaan laturiin, latausmerkkivalo alkaa vilkkua sinisenä. Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko 3) (1) Latausmerkkivalon ilmoitukset Latausmerkkivalon ilmoitukset näkyvät taulukon 3 mukaisesti laturin ja ladattavan akun tilan mukaan. 0000BookDS14DBL2.indb1170000BookDS14DBL2.indb117 2018/07/2015:56:192018/07/2015:56:19118 Suomi Näin saat akut kestämään pidempään. (1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä. (2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin latausmerkkivalo palaa 0,3 sekunnin ajan ja sitten sammuu 0,3 sekunniksi (pois päältä 0,3 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos latausmerkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Koska kestää noin 3 sekuntia, jotta sisäinen mikrotietokone varmistaa, että UC18YSL3:lla ladattu akku on poistettu, odota vähintään 3 sekuntia ennen kuin asetat akun takaisin latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen 1 268 Lataus 2 268 Sivukahvan asentaminen/ poistaminen 3-a 268 Kiristysmomentin säätö 4 268 Porausasennon valitseminen 5 269 Iskuasennon valitseminen 6 269 Pyörimisnopeuden muuttaminen 7 269 Koukun irrottaminen ja kiinnittäminen

Akun varaustilan ilmaisin 9 269 LED-valon käyttäminen 10 270 Terän kiinnittäminen 11 270 Pyörimissuunnan kääntäminen 12 270 Kytkimen käyttö 13 270 USB-laitteen lataaminen pistorasiasta 14-a

USB-laitteen ja akun lataaminen pistorasiasta 14-b

USB-laitteen lataaminen

Kun USB-laitteen lataus on valmis

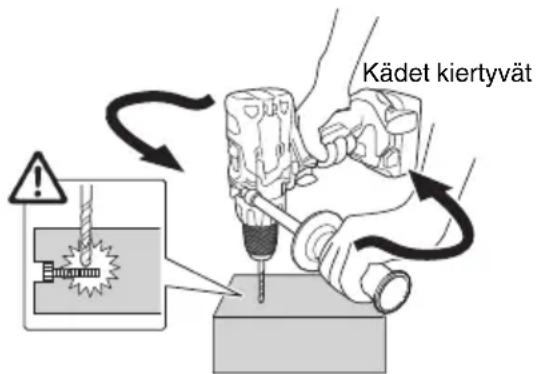

Tässä tuotteessa on reaktiivisen voiman hallinta (RFC), joka minimoi käyttäjän käsien kiertymisen riskin silloin, kun työkalu yhtäkkiä käytön aikana nytkähtää. Kun työkalun terään kohdistuu yhtäkkiä ylikuormitusta, työkalu saattaa reagoida moottorin tehoon ja kiertyä vastakkaiseen suuntaan moottorin pyörimissuuntaan nähden, mikä voi aiheuttaa henkilövahingon. (Kuva 17) Kun työkalun sisäänrakennettu hallinta havaitsee reaktiivista voimaa, se alentaa moottorin kierroksia, ennen kuin koko työkalu nytkähtää vähentääkseen käyttäjän käsien kiertymistä. Kun tämä toiminto aktivoituu, LED-valo alkaa vilkkua (0,1 sekunnin mittainen vilkku / pois päältä 0,5 sekuntia) samalla, kun kytkintä vedetään taakse. (Katso ”LED-valon varoitusmerkit”) Koska toiminto ei välttämättä aktivoidu käytön aikaisista tilanteista tai olosuhteista riippuen, tulee työkalua käytettäessä aina varoa, ettei työkalun terään kohdistu äkillistä ylikuormitusta. ● Äkillisen ylikuormittumisen mahdollisia syitä 1 Työkalun terä pureutuu materiaaliin 2 Terä osuu naulaan, metalliin tai muuhun kovaan esineeseen 3 Työskentelyyn liittyy vääntämistä tai mitä tahansa ylimääräistä painamista tms. Syynä voi olla myös mikä tahansa edellä mainittujen yhdistelmistä. ● Kun reaktiivisen voiman hallinta (RFC) kytkeytyy päälle Kun reaktiivisen voiman hallinta (RFC) käynnistyy ja moottori pysähtyy, laita työkalun kytkin pois päältä ja poista ylikuormituksen syy ennen käytön jatkamista. Kädet kiertyvät Kuva 17 0000BookDS14DBL2.indb1180000BookDS14DBL2.indb118 2018/07/2015:56:192018/07/2015:56:19119 Suomi LED-VALON VAROITUSMERKIT (kuva 18) Tässä tuotteessa on toimintoja, joiden tarkoitus on suojella sekä työkalua että akkua. Jos jokin suojaustoiminnoista aktivoituu kytkintä vedettäessä, LED-valo vilkkuu, kuten on kuvattu Taulukossa 5. Jos mikä tahansa suojaustoiminnoista aktivoituu, poista sormesi heti kytkimeltä ja noudata korjaavan toimenpiteen kohdalla annettuja ohjeita. Kuva 18 Taulukko 5 Suojaustoiminto LED-valon näyttö Korjaava toimenpide Ylikuormittumisen suojaustoiminto Päällä 0,1 sekuntia / pois päältä 0,5 sekuntia Jos siirtonupin asetus työskentelyn aikana on ollut KORKEA, säädä se MATALAKSI ja jatka käyttöä. Poista ylikuormituksen syy. Reaktiivisen voiman hallinta Poista ylikuormituksen syy. Kun käytät työkalua, pidä siitä tiukasti kiinni, ettei se pääse nykäisemään. Akun ylipurkautumisen suojaustoiminto Päällä 0,5 sekuntia / pois päältä 0,5 sekuntia Lataa akku mahdollisimman pian. Lämpötilan suojaustoiminto Päällä 0,3 sekuntia / pois päältä 0,3 sekuntia Anna työkalun ja akun jäähtyä kokonaan.

1. Työkalun tarkastus

Koska tylsä työkalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda työkalu heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

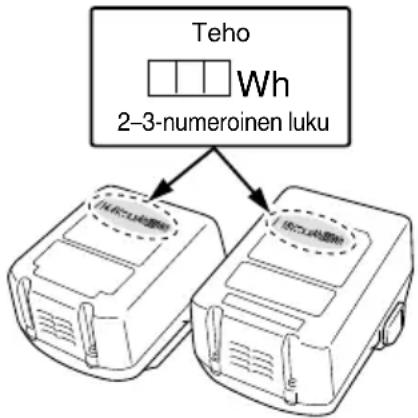

Säilytä sähkötyökalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40 °C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). 0000BookDS14DBL2.indb1190000BookDS14DBL2.indb119 2018/07/2015:56:192018/07/2015:56:19120 Suomi TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 86 dB (A) (DS14DBL2) 92 dB (A) (DS18DBL2) 98 dB (A) (DV14DBL2) 101 dB (A) (DV18DBL2) Mitattu A-painotteinen äänipainearvo: 75 dB (A) (DS14DBL2) 81 dB (A) (DS18DBL2) 87 dB (A) (DV14DBL2) 90 dB (A) (DV18DBL2) Toleranssi K : 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä. Poraus metalliin: Värähtelyemissioarvo

(DV14DBL2, DV18DBL2) Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta. Oire Mahdollinen syy Korjaus Työkalu ei käynnisty Akku on lopussa Lataa akku. Akku ei ole kunnolla kiinni. Työnnä akkua, kunnes kuulet naksahduksen. Työkalu pysähtyi yhtäkkiä Työkalu oli ylikuormittunut Poista ylikuormituksen syy. Katso ”Reaktiivisen voiman hallinta”. Reaktiivisen voiman hallinta aktivoitui Akku tai työkalu on ylikuumentunut Anna työkalun ja akun jäähtyä kokonaan. Työkalun terät - ei voida liittää - putoavat Kiinnityskohdan muoto ei täsmää Avaimettoman istukan kiinnityshalkaisija on 1,5 mm – 13 mm. Käytä terää, joka sijoittuu tuolle alueelle. Avaimettoman istukan lukko on kulunut Ota yhteyttä valtuutettuun HiKOKI- huoltokeskukseen ja pyydä uusi avaimeton istukka vanhan tilalle. Kytkintä ei pysty vetämään Eteenpäin/taaksepäin-valitsinpainike on sijoitettu puoliväliin Paina painiketta tiukasti haluamasi pyörimissuunnan mukaiseen asentoon. Ruuvin pää luistaa tai löystyy. Terän numero ei vastaa ruuvin kokoa Asenna oikeanlainen terä. Terä on kulunut Vaihda terä uuteen. 0000BookDS14DBL2.indb1200000BookDS14DBL2.indb120 2018/07/2015:56:192018/07/2015:56:19121 Suomi Oire Mahdollinen syy Korjaus Kone ei poraa reikiä tasaisesti. Pora on kulunut Vaihda pora uuteen. Pyörimisnopeus ei ole oikea Säädä pyörimisnopeus (KORKEA/MATALA) porattavan materiaalin mukaan. Poran terä pyörii taaksepäin. Vaihda pyörimissuunnaksi eteenpäin. Latauksen merkkivalo vilkkuu nopeasti purppuranvärisenä, eikä akun lataus käynnisty. Akku ei ole kunnolla paikallaan. Aseta akku kunnolla. Akun liittimessä tai kiinnityskohdassa on likaa. Poista lika. Latauksen merkkivalo vilkkuu punaisena, eikä akun lataus käynnisty. Akku ei ole kunnolla paikallaan. Aseta akku kunnolla. Akku on ylikuumentunut. Jos akun annetaan olla, se alkaa latautua automaattisesti, kun sen lämpötila laskee, mutta tämä voi lyhentää akun kestoa. Suosittelemme jäähdyttämään akun ennen latausta hyvin ilmastoidussa tilassa suojassa suoralta auringonvalolta. Akun käyttöaika on lyhyt, vaikka akku on ladattu täyteen. Akun käyttöikä on lopussa. Vaihda akku uuteen. Akun lataaminen kestää kauan. Akun, laturin tai ympäristön lämpötila on erittäin matala. Lataa akku sisätiloissa tai muussa lämpimässä ympäristössä. Laturin tuuletusaukot ovat tukkeutuneet, ja sen sisäiset osat ovat ylikuumentuneet. Vältä tukkimasta tuuletusaukkoja. Tuuletin ei käy. Ota yhteyttä valtuutettuun HiKOKI- huoltokeskukseen korjausta varten. USB-virran merkkivalo on sammunut, ja USB-laitteen lataus on pysähtynyt. Akun varaus on vähissä. Vaihda akku sellaiseen, jossa on vielä varausta jäljellä. Liitä laturin pistoke pistorasiaan. USB-virran merkkivalo ei sammu, vaikka USB-laite on ladattu täyteen. USB-virran merkkivalo palaa vihreänä, mikä tarkoittaa, että USB-lataus on mahdollista. Tämä ei ole toimintahäiriö. USB-laitteen lataustila on epäselvä, tai ei ole tiedossa, onko se ladattu täyteen. USB-virran merkkivalo ei sammu, vaikka lataus on valmis. Tarkista ladattavan USB-laitteen lataustila. USB-laitteen lataus keskeytyy. Laturi kytkettiin pistorasiaan, kun USB- laitetta ladattiin käyttämällä virtalähteenä akkua. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun sen virtalähdettä vaihdetaan. Akku asetettiin laturiin, kun USB-laitetta ladattiin käyttämällä virtalähteenä pistorasiaa. USB-laitteen lataus keskeytyy, kun akkua ja USB-laitetta ladataan samaan aikaan. Akku on ladattu täyteen. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun se tarkistaa, onko akku ladattu täyteen. USB-laitteen lataus ei käynnisty, kun akkua ja USB-laitetta ladataan samaan aikaan. Akussa on jäljellä erittäin vähän varausta. Tämä ei ole toimintahäiriö. Kun akun varaus saavuttaa tietyn tason, USB-lataus käynnistyy automaattisesti. 0000BookDS14DBL2.indb1210000BookDS14DBL2.indb121 2018/07/2015:56:192018/07/2015:56:19122

1 No. de modèle 2 No de série 3 Date dʼachat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et lʼadresse du revendeur) TAKUUTODISTUS 1 Malli nro 2 Sarja nro 3 Ostopäivämäärä 4 Asiakkaan nimi ja osoite 5 Myyjän nimi ja osoite (Leimaa myyjän nimi ja osoite)
