Vrsta izdelka	Baterijska kosilnica
Znamka	Kärcher
Model	LM 53036 Bp
Nazivna napetost	36 V
Širina reza	53 cm
Višina reza	3 – 11 cm (nastavljivo)
Prostornina zbiralne vreče	70 L
Maks. hitrost vrtenja	3100 ± 5 % /min
Teža (brez baterije)	32,6 kg
Dimenzije (D x Š x V)	1568 x 548 x 1075 mm
Napajanje	Baterija Kärcher Battery Power+ 36 V (2x opcijsko)
Funkcija Push Assist	Da (samodejni pogon)
Funkcija mulčenja	Da (z zaporko)
Stranski izmet	Da (opcijsko)
Raven zvočnega tlaka (L_pA)	82,2 dB(A)
Raven zvočne moči (zajamčeno)	95 dB(A)
Vibracije roka-ramena	0,8 m/s² (negotovost 1,5 m/s²)
Zaščita pred preobremenitvijo	Da (samodejni izklop)
Zaščita pred prevrnitvijo	Da (ustavitev pri nagibu > 45°)
Teleskopski ročaj	Da, nastavljiv po višini in nagibu
Vzdrževanje in čiščenje	Po vsaki uporabi očistite z mehko, suho krpo; pred daljšim skladiščenjem očistite rezilo; nosite rokavice
Popravljivost	Obrabljivi deli (rezilo) zamenljivi; uporabljajte originalne dodatke Kärcher
Garancija	V skladu s pogoji države (napaka materiala ali izdelave)
Ustrezna uporaba	Profesionalna in zasebna uporaba, košnja trave na prostem

Pogosto zastavljena vprašanja - LM 53036 Bp Kärcher

Kako zagnati kosilnico LM 53036 Bp?

Prepričajte se, da je baterija vstavljena in varnostni ključ nameščen. Potisnite ročico VKLOP/IZKLOP, nato pritisnite gumb za zagon, medtem ko držite ročico. Naprava se zažene.

Kako nastaviti višino reza?

Uporabite ročico za nastavitev višine reza (slika L) za izbiro višine med 3 in 11 cm. Prilagodite jo glede na stanje in dolžino trave.

Kako izprazniti vrečo za travo?

Spustite ročico VKLOP/IZKLOP, da ustavite motor. Odstranite vrečo za travo tako, da jo povlečete navzgor (slika R). Poskrbite, da kabel za krmiljenje motorja ostane v držalu kabla. Izpraznite vrečo in jo namestite nazaj.

Kako aktivirati funkcijo Push Assist?

Ko je ročica VKLOP/IZKLOP pritisnjena, pritisnite ročico Push-Assist (slika N). Kosilnica se nato samodejno pomika. Uporabite drsnik za uravnavanje hitrosti za prilagoditev pomika (slika O). Spustite ročico za izklop.

Katere vrste baterij so združljive?

Naprava je zasnovana za baterije Kärcher Battery Power+ 36 V. Deluje lahko z eno ali dvema baterijama (opcijsko). Uporabljajte samo baterije, navedene v priročniku.

Kaj storiti, če se kosilnica med uporabo izklopi?

To je lahko posledica preobremenitve ali pregrevanja baterije. Spustite ročico, počakajte nekaj minut in znova zaženite. Če težava ne preneha, preverite napolnjenost baterije in pustite, da se ohladi.

Kako zamenjati rezilo?

Odstranite varnostni ključ in baterijo. Nagnite kosilnico na stran. Pritrdite rezilo in popustite vijak (slika Z). Zamenjajte rezilo z novim in privijte vijak. Nosite zaščitne rokavice.

Ali je kosilnico mogoče uporabljati na klancih?

Da, vendar previdno. Vedno delajte v smeri prečno na klanec (pravokotno na nagib). Ne uporabljajte je na strmih klancih (nad 45° zaščita pred prevrnitvijo izklopi motor). Ohranjajte dobro stabilnost.

Kako vzdrževati kosilnico po uporabi?

Zunanjost očistite z mehko, suho krpo. Pred daljšim skladiščenjem očistite rezilo in spodnji del s krtačo. Redno preverjajte zategnjenost vijakov in stanje rezil. Napravo hranite na suhem in zračnem mestu.

Kako shraniti kosilnico za zimo?

Odstranite baterijo in varnostni ključ. Očistite napravo. Zložite teleskopski ročaj po odklopu blokad (slika U, V). Shranite na suhem mestu, zaščitenem pred zmrzaljo in korozivnimi snovmi.

NAVODILA ZA UPORABO LM 53036 Bp Kärcher

Nega in vzdrževanje.... 151

Pomoč pri motnjah 151

Tehnični podatki.... 151

Garancija.... 151

Izjava EU o skladnosti.... 1

Varnostna navodila

Pred prvo uporabo na-prave preberite ta var- nostna navodila, izvirna navodila, varnostna navodila, priložena paketu akumulator- skih baterij, in priložena izvirna navodila paketa akumulatorskih baterij/polnilnika. ter jih upošte- vajte. Knjižice shranite za ka- snejšo uporabo ali za naslednjega uporabnika.

Poleg napotkov v navodilih za uporabo upoštevajte tudi splošne zakonske predpise o varnosti in preprečevanju nesreč.

Stopnje nevarnosti

⚠️NEVARNOST

- Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

⚠OPOZORILO

- Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt.

⚠PREVIDNOST

- Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe.

POZOR

- Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo.

Splošna varnostna navodila

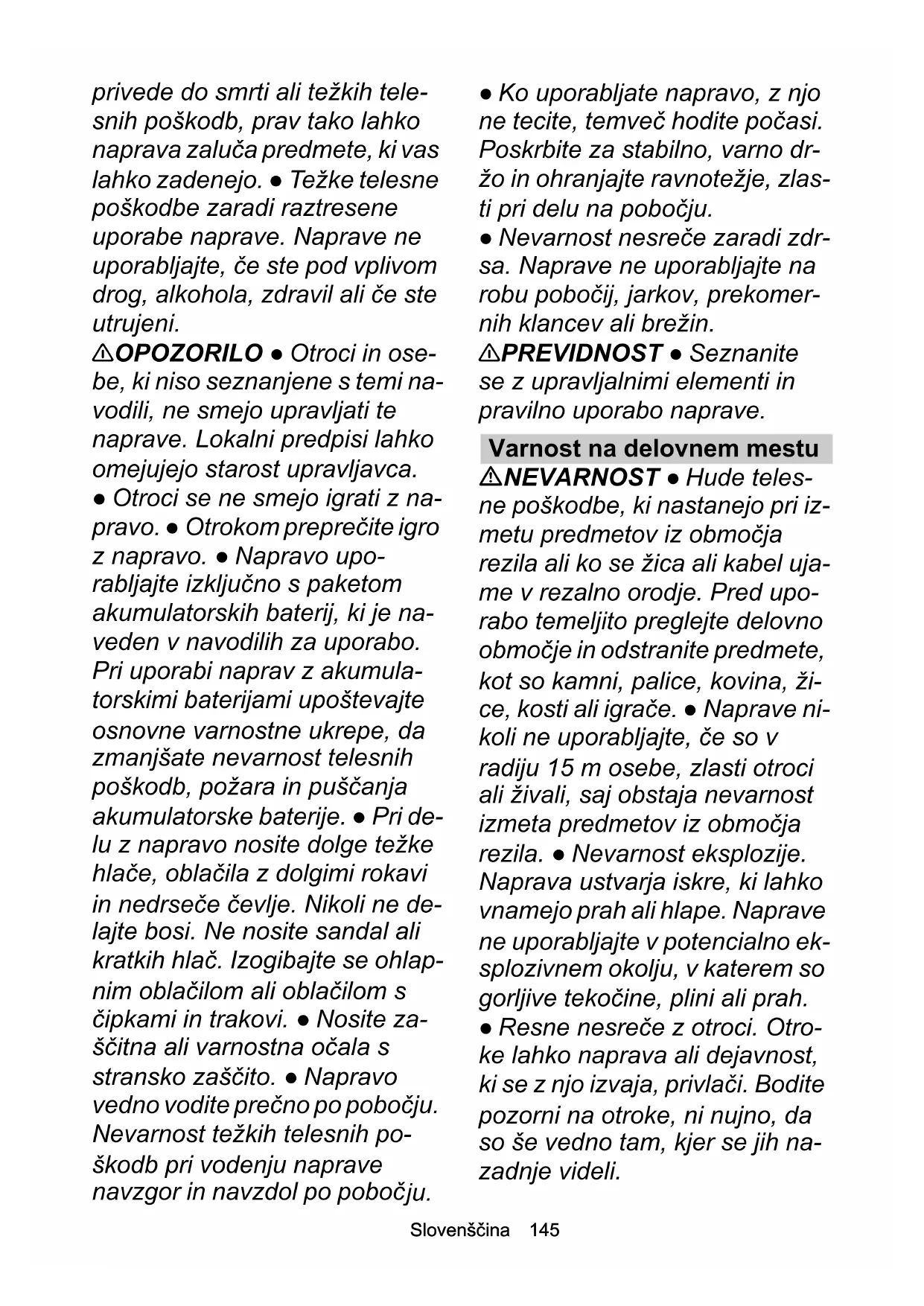

⚠ NEVARNOST ● Naprava lahko zaradi amputacije rok in nog

privede do smrti ali težkih tele- snih poškodb, prav tako lahko naprava zaluča predmete, ki vas lahko zadenejo. • Težke telesne poškodbe zaradi raztresene uporabe naprave. Naprave ne uporabljajte, će ste pod vplivom drog, alkohola, zdravil ali će ste utrujeni.

⚠️OPOZORILO • Otroci in ose-be, ki niso seznanjene s temi na-vodili, ne smejo upravljati te naprave. Lokalni predpisi lahko omejujejo starost upravljavca.

- Otroci se ne smejo igrati z napravo. • Otrokom preprečite igro z napravo. • Napravo uporabljajte izključno s paketom akumulatorskih baterij, ki je na-veden v navodilih za uporabo. Pri uporabi naprav z akumulatorskimi baterijami upoštevajte osnovne varnostne ukrepe, da zmanjšate nevarnost telesnih poškodb, požara in puščanja akumulatorske baterije. • Pri de-lu z napravo nosite dolge težke hlače, oblačila z dolgimi rokavi in nedrseče čevlje. Nikoli ne de-lajte bosi. Ne nosite sandal ali kratkih hlač. Izogibajte se ohlap-nim oblačilom ali oblačilom s čipkami in trakovi. • Nosite za-ščitna ali varnostna očala s stransko zaščito. • Napravo vedno vodite prečno po pobočju. Nevarnost težkih telesnih po-škodb pri vodenju naprave navzgor in navzdol po pobočju.

- Ko uporabljate napravo, z njo ne tecite, temveč hodite počasi. Poskrbite za stabilno, varno držo in ohranjajte ravnotežje, zlasti pri delu na pobočju.

- Nevarnost nesreče zaradi zdrsa. Naprave ne uporabljajte na robu pobočij, jarkov, prekomernih klancev ali brežin.

⚠PREVIDNOST • Seznanite se z upravljalnimi elementi in pravilno uporabo naprave.

⚠ NEVARNOST ● Hude telesne poškodbe, ki nastanejo pri izmetu predmetov iz območja rezila ali ko se žica ali kabel uja-me v rezalno orodje. Pred upo-rabo temeljito preglejte delovno območje in odstranite predmete, kot so kamni, palice, kovina, ži-ce, kosti ali igrače. ● Naprave nikoli ne uporabljajte, če so v radiju 15 m osebe, zlasti otroci ali živali, saj obstaja nevarnost izmeta predmetov iz območja rezila. ● Nevarnost eksplozije. Naprava ustvarja iskre, ki lahko vnamejo prah ali hlape. Naprave ne uporabljajte v potencialno ek-splozivnem okolju, v katerem so gorljive tekočine, plini ali prah.

- Resne nesreče z otroci. Otroke lahko naprava ali dejavnost, ki se z njo izvaja, privlači. Bodite pozorni na otroke, ni nujno, da so še vedno tam, kjer se jih na-zadnje videli.

⚠️OPOZORILO • Naprave ne uporabljajte, će obstaja nevarnost nevihte s strelami. • Kosite vedno pri dnevni svetlobi ali z dobro umetno razsvetljavo.

- Otroci naj ne bodo v bližini območja košnje in naj bodo pod nadzorom odrasle osebe, ki ni upravljavec; bodite pozorni in izklopite napravo, ko otrok vsto-pi v območje košnje. • Bodite previdni, ko se približujete sle-pim kotom, grmovju, drevesom ali predmetom, ki bi lahko vpliva-li na vaš vid.

POZOR • Upravljavec naprave je odgovoren za nezgode, v katerih so udeležene druge osebe ali njihova lastnina.

Varna uporaba

⚠NEVARNOST ● Pred vsako uporabo naprave se prepričajte, da rezilo, sornik rezila in enota rezila niso obrabljeni ali poškodovani. ● Stikala za vklop/izklop nikoli ne zaklenite v položaj VKLOPLJENO, saj je to zelo nevarno. ● Napravo potiskajte vzvratno le takrat, ko je to res nujno potrebno. Če morate napravo potegniti stran od stene ali ovire, najprej poglejte navzdol in se prepričajte, da se ne morete spotakniti ali z napravo zapeljati preko nog. ● Nevarnost, da pri-dete v stik z izpostavljenim rezi-lom ali da vas zadenejo predmeti, ki jih zaluča naprava.

Ko motor zaganjate ali medtem, ko motor teče, naprave ne nagi-bajte. Če je nagib nujno potre-ben, npr. za lažji zagon dvignite sprednjo stran naprave za 5 cm. V ta namen ročaj previdno poti-snite navzdol. Pred začetkom košnje morate napravo premak-niti v normalen način delovanja (tj. vsa štiri kolesa morajo biti na tleh). ● Rezila, ki pridejo v stik z električno prevodnim kablom, lahko spravijo proste kovinske dele naprave pod napetost in povzročijo električni udar.

⚠️OPOZORILO • Rezila naprave so ostra. Pri montiranju, menjavi, čiščenju ali nameščanju vijakov nosite močne zaščitne rokavice in ravnajte previdno.

- Obrabljene ali poškodovane dele zamenjajte v kompletih, da ohranite ravnovesje. • Prepričajte se, da je naprava v varnem stanju, tako da v rednih časovnih presledkih preverjate, ali so vijaki, matice in sorniki tesno priviti. • Pred uporabo naprave zamenjajte obrabljene ali poškodovane dele. • Naprave nikoli ne uporabljajte, će se stikalo za vklop/izklop na ročaju ne vklopi ali izklopi pravilno. • Naprave ne uporabljajte s silo. • Ko napravo transportirate do ali iz območja košnje zaustavite motor, da ustavite rezilo. Pri prečkanju podlage, ki ni trava, napravo nagnite. • Preden preč-

kate gramozne površine, rezilo ustavite. • Naprave nikoli ne uporabljajte z okvarjenimi varnostnimi napravami ali brez njih, kot npr. deflektorjev in/ali vreče za travo. • Pazite, da roke in no-ge ne bodo v bližini ali pod vrtljivimi deli. Vklopite motor v skladu z navodili. • Naprave nikoli ne dvigajte ali prenašajte, ko motor deluje. • Neenakomeren teren pomeni povečano tveganje zdr-sa in nesreč. Izogibajte se luk-njam, brazdam, neenakomernemu terenu, ka-menju ali drugim skritim pred-metom. • Napravo zaženite šele, ko ste na varnem območju za ročajem.

- Vsa štiri kolesa morajo biti na tleh.

- Odprtina za izmet trave ne sme biti izpostavljena, ampak mora biti zaščitena z vrečo za travo ali pokrovom.

- Roke in noge vseh oseb morajo biti daleč od rezalnega ohišja.

- Izklopite motor in odstranite varnostni ključ. Prepričajte se, da so vsi gibljivi deli popolnoma ustavljeni:

- Vsakič, ko napravo pustite brez nadzora, tudi pri odstra-njevanju kosov trave.

- Preden odstranite zamašitev ali očistite odprtino za izmet.

- Pred preverjanjem, čiščenjem ali delom na napravi.

- Po tem, ko zadenete ob tuj predmet. Najprej preverite, ali je naprava poškodovana in jo pred ponovnim zagonom popravite.

- Preden odstranite vrečo za travo ali odprete pokrov izmeta za travo.

- Če naprava začne nenormalno vibrirati. Na napravi takoj preverite:

- Ali obstajajo razrahljani deli. Razrahljane vijake po potrebi privijte.

- Ali obstajajo poškodbe, zlasti na rezilu. Poškodovane dele popravite oz. zamenjajte.

⚠PREVIDNOST • Redno pre-verjajte vrečo za travo glede obrabe.

POZOR • Pazite, da se krmilni kabel motorja montažo ali zlaganjem ročaja nikoli ne stisne ali kako drugače poškoduje.

Preostala tveganja

⚠OPOZORILO

• Tudi će se naprava uporablja, kot je predpisano, ostanejo ne-katera preostala tveganja. Pri uporabi naprave se lahko pojavijo naslednje nevarnosti:

• Vibracije lahko povzročijo poškodbe. Za vsako delo uporabljajte pravo orodje, uporabljajte predvidene ročaje in omejite delovni čas in izpostavljenost.

• Hrup lahko povzroči okvaro sluha. Nosite zaščito za ušesa in omejite obremenitev.

• Poškodbe zaradi stika z rezili.
• Poškodbe zaradi zalučanih predmetov.

Zmanjšanje tveganja

PREVIDNOST

• Daljša uporaba naprave lahko povzroči motnje prekravitve rok zaradi vibracij. Splošno veljavnega trajanja uporabe ni mogoče določiti, saj nanj vpliva več dejavnikov:
• Osebno nagnjenje k slabi prekravitvi (pogosto hladni prsti, mravljinci v prstih).
• Nizka temperatura okolice. Nosite tople rokavice za zašči-to rok.
• Ovirana prekravitev zaradi močnega držanja.
• Neprekinjena uporaba je bolj škodljiva kot uporaba s pre-mori.

Če se pri redni dolgotrajni upo- rabi vedno znova pojavljajo simptomi, kot so mravljinci v prstih in hladni prsti, poiščite zdravniško pomoč.

Namenska uporaba

⚠NEVARNOST

Nenamenska uporaba

Smrtna nevarnost zaradi ureznin

Napravo uporabljajte samo v skladu z namenom uporabe.

• Akumulatorska kosilnica je primerna za komercialno uporabo.
• Naprava je namenjena samo za uporabo na prostem.
• Naprava je namenjena košnji trave pred hišo.
• Naprava je namenjena ročnemu potiskanju ali uporabljanju s funkcijo Power Assist. Naprave ni dovoljeno vleči.

● Na napravi ni dovoljeno sedeti.

Vsaka druga uporaba je nedovoljena. Uporabnik je odgovoren za škodo, nastalo zaradi nenamenske uporabe.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali će so med transportom nastale po-škodbe, obvestite prodajalca.

Varnostne naprave

▲PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Zaščita pred preobremenitvijo

Naprava je opremljena z zaščito pred preobremenitvijo. Če je zaznana preobremenitev, se naprava samodejno izklopi.

Zaščita pred prevračanjem

Upoštevajte vsa opozorila in varnostna navodila. Pred uporabo izdelka morate prebrati in razumeti vsa navodila.

Bodite pozorni na zalučane ali leteče objekte.

Vsi gledalci, zlasti otroci in hišni ljubljenčki, naj bo vsaj 15 m oddaljeni od delovnega območja.

Pazite na ostra rezila. Rezila se po izklopu motorja še nekaj časa vrtijo.

Pred vzdrževanjem odstranite varnostni ključ.

Med delom nosite primerno zaščito za oči in ušesa.

Nikoli ne delajte na strmih pobočjih.

Naprave ne pustite na dežju.

Zagotovljena raven zvočnega tlaka, navedena na etiketi, znaša 95 dB.

Opis naprave

V teh navodilih za uporabo je opisana vsa možna oprema. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje).

Glejte slike na strani s slikami.

Slika A

① Element za sprostitev paketa akumulatorskih baterij

② Prikazovalnik napolnjenosti

③ Tipska ploščica

④ Ročica za Push Assist

⑤ Stikalo za vklop/izklop

⑥ Regulator potiskanja za nadzor hitrosti

⑦ Tipka za zagon

⑧ Krmilni kabel motorja

⑨ Teleskopski ročaj

⑩Zapora ročaja

⑪ Vreča za travo

⑫Pripomoček za hitro zaklepanje

⑬Ročica za nastavitev višine košnje

⑭Prikaz višine košnje

⑮ Zaščitni lovilni element

⑯Nastavek za mulčenje

⑰*Stranski izmet

⑱ Varnostni ključ

⑲*Paket akumulatorskih baterij Battery Power+ 36V (2x)

20*Hitri polnilnik Battery+ Power 36V

* opcijsko

Paket akumulatorskih baterij

Za delovanje naprave sta potrebna dva paketa akumulatorskih baterij 36 V Kärcher Battery Power+.

Zagon

Nastavljanje ročaja

1. Zložite teleskopski ročaj.

a Izvlecite obe hitri zapirali.

Slika B

b Obrnite hitri zapirali.

Hitri zapirali sta odklenjeni.

c Zložite teleskopski ročaj.

d Blokirajte hitri zapirali.

1. Podaljšajte teleskopski ročaj.

a Sprostite zapore ročaja.

Slika C

b Teleskopski ročaj v celoti izvlecite.

c Zapahnite zapore ročaja.

Napotek

Naprava deluje samo, kadar je teleskopski ročaj v celoti izvlečen in so zapore ročaja zapahnjene.

1. Po potrebi nastavite kot naklona ročaja.

a Izvlecite obe hitri zapirali.

Slika B

b Obrnite hitri zapirali.

Hitri zapirali sta odklenjeni.

c Izberite kot naklona.

d Blokirajte hitri zapirali.

Nastavek za mulčenje se uporablja, ko mora pokošena trava ostati na travniku.

1. Nastavek za mulčenje namestite v odprtino za izmet.

Slika F

1. Ročaj nastavka za mulčenje potisnite navzdol. Nastavek za mulčenje je blokiran v napravi.

Montaža vreče za travo

Vreča za travo se uporablja, ko se mora pokošena trava zbrati za namene odstranjevanja.

b Odstranjevanje nastavka za mulčenje iz odprtine za izmet

1. Vrečo za travo obesite v odprtino za izmet.

Slika H

b Odstranjevanje nastavka za mulčenje iz odprtine za izmet

1. Element za stranski izmet obesite na odprtino za izmet.

Slika I

Montaža kompleta akumulatorskih baterij

1. Pakete akumulatorskih baterij potisnite v nastavek naprave, da se slišno zaskočijo.

Slika J

Vstavljanje varnostnega ključa

1. Vstavite varnostni ključ.

Slika K

Oznaka na varnostnem ključu označuje, kateri paket akumulatorskih baterij se uporablja med delovanjem.

Obratovanje

Splošna navodila za ravnanje s kosilnico

Življenjska doba akumulatorske baterije je odvisna od več dejavnikov:

- Od stanja, dolžine in gostote trave.

- Od nastavljene višine košnje.

Največja pokošena površina, odvisna od stanja trave: pribl. 2500 m².

Rezultat postopka košnje je mogoče optimizirati na naslednji način:

- Pokosite največ eno tretjino višine trave.

- Ko kosite visoko travo, zmanjšajte hitrost, s katero stroj pritiskate ali se premikate naprej, ko je aktivirana funkcija Push Assist.

Napotek

Ne kosite mokre trave. Mokra trava se prilepi na dno kosilnice in preprečuje pravilno zbiranje v vreči za travo ali pravilni izmet pokošene trave.

Košenje trave

△OPOZORILO

Dviganje ali nagibanje kosilnice med delovanjem Ureznine

Rezilo akumulatorske kosilnice se vrti približno vzporedno s tlemi, na katerih se premika. Pri košnji se prepričajte, da se vsa štiri kolesa dotikajo tal.

1. Montirajte vrečo za travo, element za stranski izmet ali nastavek za mulčenje (glejte poglavje Zagon).

2. Z ročico za nastavitev višine košnje, nastavite višino košnje.

Slika L

Višina košnje je odvisna od stanja, dolžine in gostote trave (glejte poglavje Splošna navodila za ravnanje s kosilnico).

1. Pritisnite ročico za vklop/izklop.

Slika M

1. Pritisnite gumb za zagon. Pri tem naj ročica za vklop/izklop ostane pritisnjena.

Naprava se zažene.

Ko uporabljate vrečo za travo, jo redno praznite, sicer se lahko gred za izmet zamaši s pokošeno travo (glejte poglavje Praznjenje vreče za travo).

S funkcijo Push Assist se aktivira samostojna vožnja naprave.

Ročico za vklop/izklop je pritisnjena.

1. Pritisnite ročico za Push Assist.

Slika N

Aktivira se funkcija Push Assist. Naprava se pelje naprej, ne da bi jo moral upravljavec pri tem potiskati.

1. Z regulatorjem potiskanja za nadzor hitrosti nastavite hitrost, s katero naj naprava vozi naprej.

Slika O

1. Spustite ročico za Push Assist.

Slika P

Funkcija Push Assist se deaktivira. Naprava se pelje naprej, vendar jo mora upravljavec pri tem potiskati.

Prekinitev obratovanja

1. Izpustite ročico za vklop/izklop.

Slika Q

Motor se zaustavi.

Pri odstranjevanju vreče za travo poskrbite, da krmilni kabel motorja ostane v držalu za kabel.

1. Izpraznite vrečo za travo.

Odstranjevanje varnostnega ključa

Preden odstranite pakete akumulatorskih baterij, je treba odstraniti varnostni ključ.

1. Varnostni ključ izvlecite iz naprave.

Slika S

Odstranjevanje paketov akumulatorskih baterij

Napotek

Oba paketa akumulatorskih baterij pri daljši prekinitvi dela odstranite iz naprave in ju zavarujte pred neodobreno uporabo.

1. Tipko za sprostitev paketa akumulatorskih baterij povlecite v smeri paketa akumulatorskih baterij. Slika T

2. Pritisnite tipko za sprostitev paketa akumulatorskih baterij, da sprostite paket akumulatorskih baterij.

3. Paket akumulatorskih baterij odstranite iz naprave.

Konec uporabe

1. Paketa akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketov akumulatorskih baterij).

2. Očistite napravo (glejte poglavje Čiščenje naprave).

Transport

△OPOZORILO

Ostro rezilo

Ureznine

Pri nagibanju ali dvigovanju naprave bodite previdni. Preprečite stik delov telesa z rezilom.

1. Izklopite napravo (glejte poglavje Prekinitev obratovanja).

2. Prepričajte se, da se rezilo več ne vrti.

3. Počakajte, da se naprava ohladi.

4. Odstranite varnostni ključ.

5. Odstranite paketa akumulatorskih baterij (glejte poglavje Odstranjevanje paketov akumulatorskih baterij).

6. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi.

Skladiščenje

Preden shranite napravo, jo vedno očistite (glejte poglavje Čiščenje naprave).

1. Odstranite varnostni ključ.

2. Odstranite paketa akumulatorskih baterij (glejte poglavje Odstranjevanje paketov akumulatorskih baterij).

3. Sprostite zapore ročaja.

Slika U

1. Teleskopski ročaj v celoti zložite.

2. Zapahnite zapore ročaja.

3. Sprostite hitri zapirali in zložite ročaj.

Slika V

1. Napravo hranite na suhem in dobro prezračenem mestu. Preprečite stik s korozivnimi snovmi, kot so vrtne kemikalije in sol za odmrzovanje. Naprave ne hranite na prostem.

Nega in vzdrževanje

△OPOZORILO

Ostro rezilo

Ureznine

Pri nagibanju ali dvigovanju naprave bodite previdni.

Preprečite stik delov telesa z rezilom.

Čiščenje naprave

1. Odstranite varnostni ključ.

2. Odstranite paketa akumulatorskih baterij (glejte poglavje Odstranjevanje paketov akumulatorskih baterij).

3. Po vsaki uporabi očistite površino naprave z mehko, suho krpo ali krtačo.

Slika W

Pred daljšim skladiščenjem očistite rezila.

1. Napravo nagnite na stran.

Slika X

1. S krtačo očistite rezilo in spodnjo stran naprave.

Slika Y

Odstranitev zamašitve

△OPOZORILO

Odstranjevanje zamašitev

Ureznine zaradi ostrega rezila ali predmetov z ostrimi robovi

Ko preverjate ali odstranjujete zamašitev, nosite zaščitne rokavice.

1. Izklopite napravo in počakajte, da se rezilo preneha vrteti.

2. Odstranite varnostni ključ.

3. Odstranite paketa akumulatorskih baterij (glejte poglavje Odstranjevanje paketov akumulatorskih baterij).

4. Odstranite vrečo za travo in preverite, ali je prišlo do zamašitve. Po potrebi odstranite zamašitev.

5. Preverite, ali je gred za izmet zamašena. Po potrebi odstranite zamašitev.

6. Napravo nagnite na stran.

7. Preverite spodnji del naprave in rezilo glede zamašitev. Zamašitev odstranite previdno, saj se lahko rezilo med tem postopkom premakne.

Zamenjava rezila

1. Odstranite varnostni ključ.

2. Odstranite paketa akumulatorskih baterij (glejte poglavje Odstranjevanje paketov akumulatorskih baterij).

3. Očistite spodnji del naprave (glejte poglavje Čiščenje naprave).

4. Fiksirajte rezilo in odstranite vijak. Slika Z

5. Rezilo odstranite in zavrzite. Slika AA

6. V držalo vstavite novo rezilo. Slika AB

7. Fiksimajte rezilo in privijte vijak. Slika AC

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Naprava se izklopi

Sprožila se je zaščita pred preobremenitvijo naprave.

1. Izpustite ročico za vklop/izklop.

2. Pritisnite tipko za zagon in ročico za vklop/izklop.

Sprožila se je zaščita pred pregrevanjem paketa akumulatorskih baterij.

1. Počakajte, da se temperatura paketa akumulator- skih baterij nahaja v normalnem območju.

2. Če se naprava ne vklopi, napolnite paket akumulatorskih baterij.

Sprožila se je zaščita pred pregrevanjem paketa akumulatorskih baterij.

- Izpustite ročico za vklop/izklop.

- Odstranite paket akumulatorskih baterij.

Tehnični podatki

Podatki o zmogljivosti naprave

Nazivna napetost V 36

Širina košnje cm 53

Višina košnje cm 3-11

Prostorna vreče za travo I 70

Najvišja hitrost /min 3100 ± 5%

Ugotovljene vrednosti v skladu s standardom EN 60335-2-77

Raven tlaka hrupa L_pA	dB(A)	82,2
Negotovost K_pA	dB(A)	3,0
Raven moči hrupa L_WA + negoto- vost K_WA	dB(A)	95
Vrednost vibracije za dlan-roko na m/s^2 desnem ročaju		0,8
Vrednost vibracije za dlan-roko na m/s^2 levem ročaju		0,8
Negotovost K	m/s^2	1,5
Mere in mase
Dolžina x širina x višina	mm	1568 x 548 x 1075
Teža (brez paketa akumulatorskih kg baterij)		32,6

Pridržujemo si pravico do tehničnih sprememb.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo.

Raven zvočne moči dB(A)

Izmerjeno: 93,7

Zajamčeno: 95

Ime in naslov udeleženega priglašenega organa

TÜV Rheinland LGA Products GmbH (NB 0197)

Tillystraße 2

D-90431 Nürnberg

Podpisniki ravnajo po navodilih in s pooblastilom upra-ve.

H. Jenner

Pooblaščena oseba za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

Zaštita pri naginjanju

Akumulatoru bloku iznemšana

Norādījum

Funkcija „Push-Assist“

„Push-Assist“ funkcija aktyvina prietaiso savaiminio važiavimo funkcija.
