| Vrsta izdelka | Elektronska merilna naprava (DVA) za iskanje žrtev plazov |
| Znamka | Black Diamond |
| Model | Guide BT |
| Dimenzije (D x Š x V) | 118 x 76 x 29 mm |
| Teža (z baterijami) | 230 g |
| Napajanje | 3 AAA (LR03) alkalne 1,5 V ali litijeve (FR03) 1,5 V baterije |
| Avtonomija pri oddajanju (alkalne/litijeve) | 400 h / 600 h |
| Avtonomija pri iskanju (alkalne/litijeve) | 200 h / 300 h |
| Frekvenca oddajanja | 457 kHz |
| Frekvenca Bluetooth | 2,402 – 2,480 GHz |
| Tehnologija anten | 3 antene |
| Doseg sprejema | 60 m (širina iskalnega pasu) |
| Glavne funkcije | Oddajanje, iskanje, označevanje, skupinski nadzor, pro način, inklinometer, SCAN, analogni način, način TX600, pomoč iPROBE, Auto-Search-to-Send, zaščita pred motnjami |
| Povezljivost | Bluetooth prek aplikacije PIEPS (iOS/Android) |
| Garancija | 2 leti (podaljšljiva na 5 let z registracijo v aplikaciji PIEPS) |
| Delovna temperatura | -20 °C do +45 °C |
| Temperatura shranjevanja | -25 °C do +70 °C |
| Čiščenje | Vlažna krpa brez čistilnih sredstev |
| Varnost | Uporabljajte samo s priloženim transportnim sistemom, hranite stran od virov motenj (20 cm pri oddajanju, 50 cm pri iskanju), Bluetooth onemogočen na plazovitem terenu |
| Nadomestni deli | AAA baterije, transportni sistem, zapestnica (samo Guide BT) |
| Popravljivost | Ne razstavljajte ali popravljajte sami; obrnite se na podporo Black Diamond |
| Splošne informacije | Vključen priročnik za uporabo, posodobitev programske opreme prek aplikacije PIEPS, samopreverjanje ob zagonu |
Pogosto zastavljena vprašanja - Guide BT Black Diamond
Vprašanja uporabnikov o Guide BT Black Diamond
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Merilna naprava v formatu PDF brezplačno! Poiščite svoja navodila Guide BT - Black Diamond in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. Guide BT znamke Black Diamond.
NAVODILA ZA UPORABO Guide BT Black Diamond
4.9.6 Analogovy režim
2.1 Opozorilne besede, uporabljene v varnostnih napotkih 6
2.2 Splošni varnostni predpisi in obveznosti 7
2.3 OPOZORILA O MOTNJAH 7
2.4 Preostala tveganja | opozorila 7
3. Embalaža 8
4. Splošni opis 9
4.1 Zgradba 9
4.2 Nosilni system 9
4.3 Vklop | samopreskušanje | način posiljanja 10
4.4 FUNKCIJA Skupinski preverjanje 10
4.5 Koristne funkcije v ozadju 12
4.5.1 Zaščita pred motnjami 12
4.5.2 Podpora PIEPS iPROBE-Support 13
4.6 Pošiljanje Iskanje 13
4.7 Iskanje Posiljanje 13
4.7.1 Sekundarni plaz / Samodejni preklop z iskanja v posiljanje 13
4.7.2 Vzdrzevalno delo 13

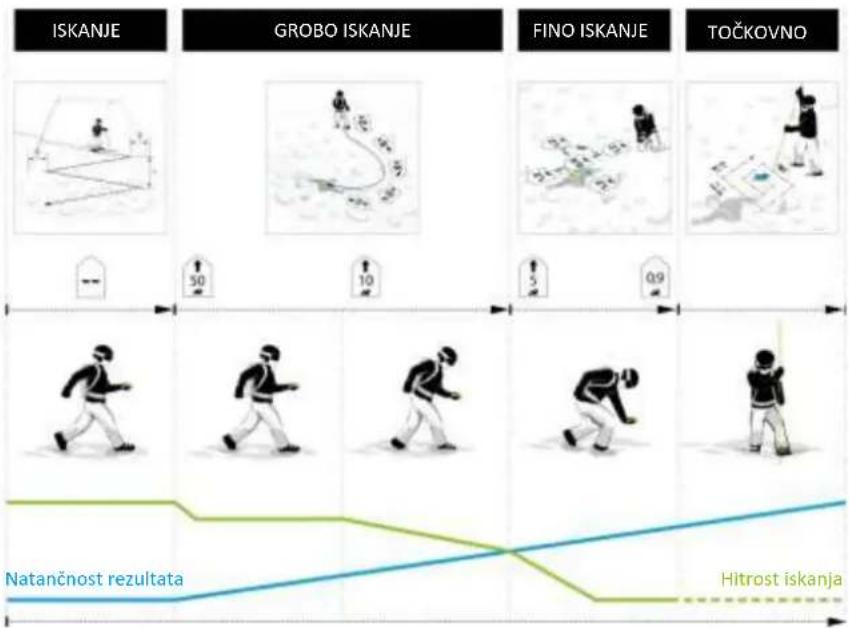

4.8 Način iskanja | Strategija iskanja 14
4.8.1 V nujnem primeru 14
4.8.2 Iskanje signala 15

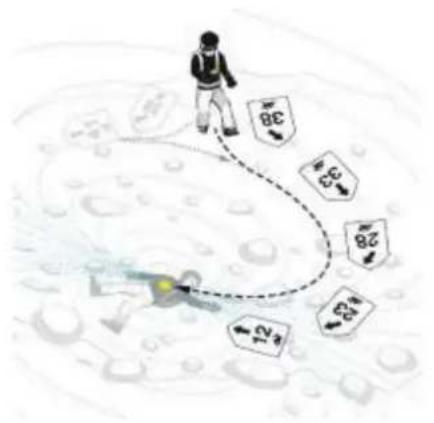

4.8.3 Grobo iskanje 16
4.8.4 Fino iskanje 17
4.8.5 Točkovno iskanje 17

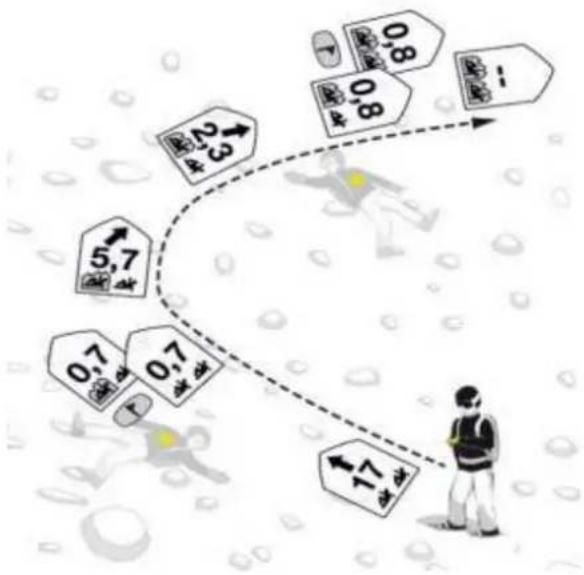

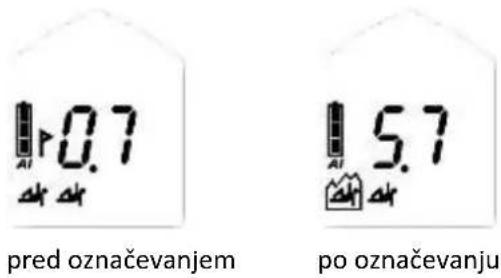

4.8.6 Večzasutij | Funkcija MARK 17
4.9 GUIDE BTlastnosti 18
4.9.1 Podpora Vibra 18
4.9.2 Razsrjeno skupinski preverjanje in pro nacin 18
4.9.3Nastavitve označevanja območja 18
4.9.4 Klinometer 19

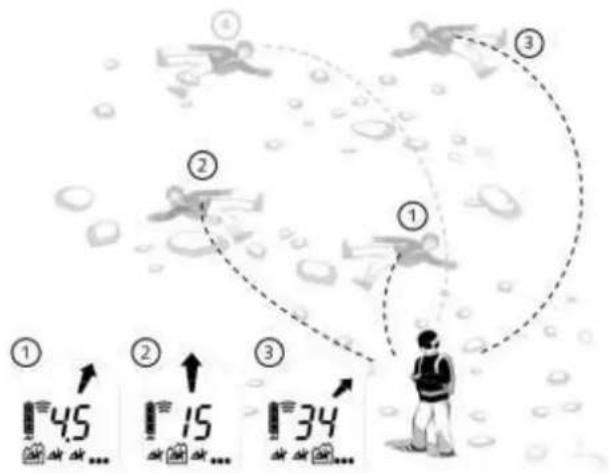

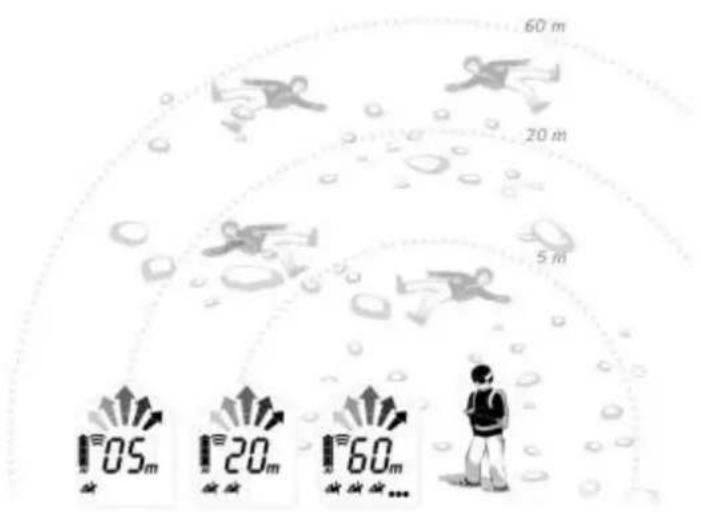

4.9.5 SKENIRANJE in izbira zertev 19
4.9.6 Analogni način 20
4.9.7 Način TX600 20
5. Upravljanje naprave z aplikacijo PIEPS 21
6. Odpravljanje težav, vzdřevanje, shranjevanje, odstranjevanje 22
6.1 Odpravljanje težav 22
6.2 Zamenjaba baterij 23
6.3 Cišćenje 23
6.4 Shranjevanje 23
6.5 Odlaganje med odpadke 24
7. Skladnost 24

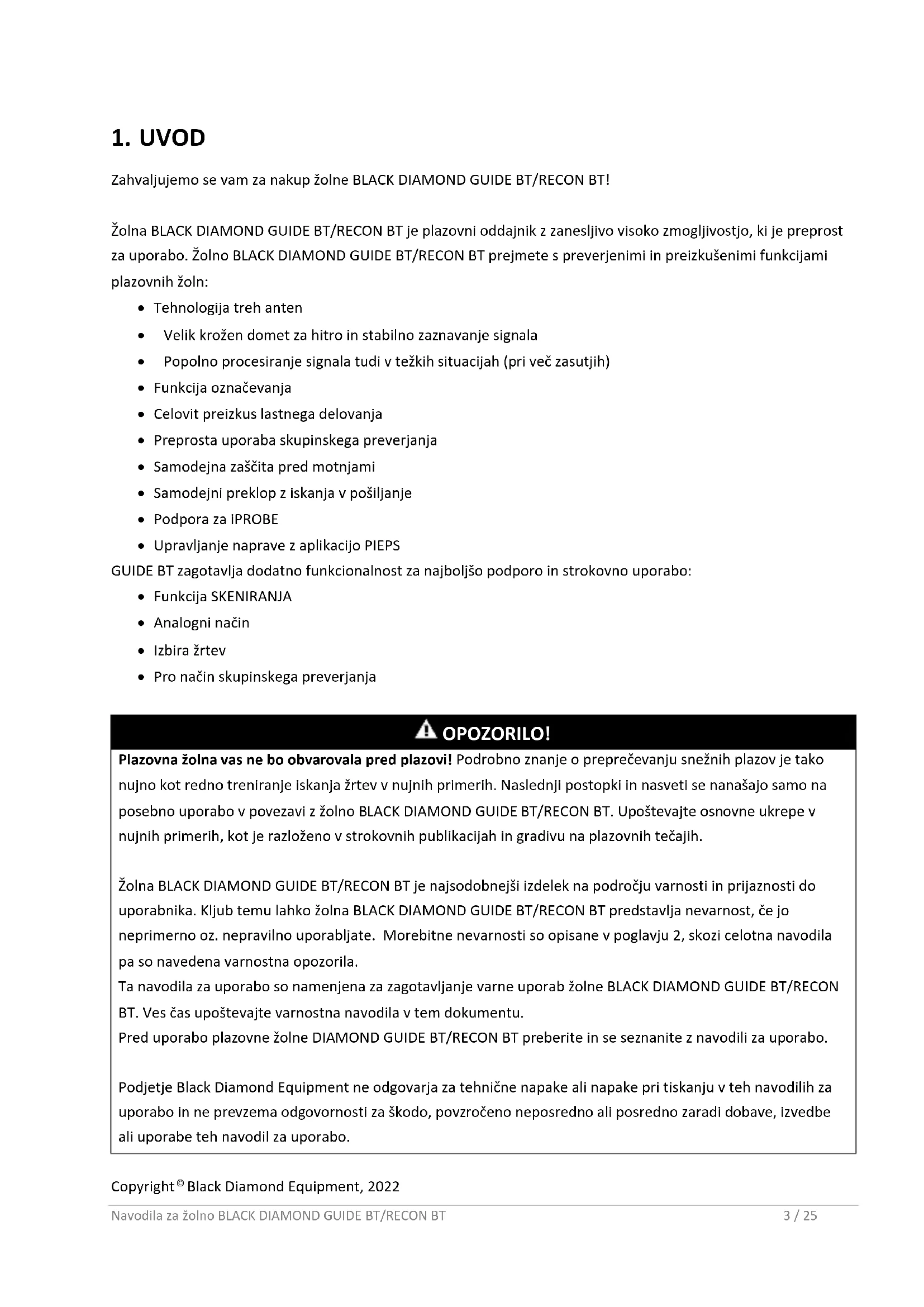

1. UVOD
Zahvaljujemo se vam za nakup zeJne BLACK DIAMOND GUIDE BT/RECON BT!
Žolna BLACK DIAMOND GUIDE BT/RECON BT je plazovni oddajnik z zanesljivo visokozmogljivostjo, ki je preprost za uporabo. Žolno BLACK DIAMOND GUIDE BT/RECON BT prejmete s preverjenimi in preizkušenimi funkcjami plazovnih Žoln:
- Tehnologija treh ante
- Velik krozen domet za hitro in stabilno zaznavanje signala
- Popolno procesiranje signala tudi v težkih situacijah (pri večzasutjih)
- Funkcija označevanja
- Celovit preizkus lastnegadelovanja
- Preprosta uporaba skupinskega preverjanja
- Samodejna zašita pred motnjami
- Samodejni preklop z iskanja v posiljanje
- Podpora za iPROBE
- Upravljanje naprave z aplikacijo PIEPS
GUIDE BT zagotavlja dodatno funkcionalnost za najboljso podporo in strokovno uporabo:
- Funkcija SKENIRANJA
- Analogni način
- Izbira Žrtev
Pro način skupinskega preverjanja
OPOZORILO!
Plazovna Žolna vas ne bo obvarovala pred plazovi! Podrobno znanje o preprečevanju snežnih plazov je takou nujno kot redno treniranje iskanja Žrtev v nujnih primerih. Naslednji postopki in nasveti se nanašajo samo na posebno uporabo v povezavi z Žolno BLACK DIAMOND GUIDE BT/RECON BT. Upostevajte osnovne ukrepe v nujnih primerih, kot je razloženo v strokovnih publikacijah in gradivu na plazovnih tečajih.
Žolna BLACK DIAMOND GUIDE BT/RECON BT je najsodobnejš izdelek na področju varnosti in prijaznosti do uporabnika. Kljub temu lahko Žolna BLACK DIAMOND GUIDE BT/RECON BT predstavlja nevarnost, če jo neprimerno oz. nepravilno uporabljate. Morebitne nevarnosti so opisane v poglavju 2, skozi celotna navodila pa so navedena varnostna opozorila.
Ta navodila za uporabo so namenjena za zagotavljanje varne uporab zeIne BLACK DIAMOND GUIDE BT/RECON BT. Ves cAs upoštevajte varnostna navodila v tem dokumentu.
Pred uporabo plazovne zolne DIAMOND GUIDE BT/RECON BT preberite in seseznanite z navodili za uporabo.
Podjetje Black Diamond Equipment ne odgovarja za tehnične napake ali napake pri tiskanju v teh navodilih za uporabo in ne prevzema odgovornosti za škodo, povzročeno negosredno ali posredno zaradi dobave, izvedbe ali uporabe teh navodil za uporabo.
Ta prevod izvirnega priročnika je zašciten z avtorskimi pravicami. Vse pravice, zlasti pravice reproduciranja, distribucije in prevalanja, so pridržane. Nobenega dela tega dokumenta ni dovoljeno reproducirati ali shranjevati, obdelovati, podvajati ali distribuirati z uporabo elektronskih systemov v kakršni koli obliki (fotokopija, mikrofilm ali druge metode) brez pisnegа dovoljenja podjetja Black Diamond Equipment. Za kršitve se lahko odredi kazen.
1.1 OZAKE
V skladu z veljavnimi predpisi so na zaolni BLACK DIAMOND GUIDE BT/RECON BT in/ali embalazi naslednje oznake:
C
UK CA
R-NZ
Oznaka skladnosti CE označuje izpolnjevanje ustreznih direktiv EU. Gleje poglavje 7. Skladnost.
Oznaka skladnosti UKCA označuje izpolnjevanje ustreznih direktiv UK. Gleje poglavje 7. Skladnost.
Znak skladnosti, ki označuje skladnost z zahtevami Nove Zelandije.
Simbol koša za odpadke svetuje uporabnikom, da elektricno in elektronsko opremo zavrzejoločeno od nerazvrščenih komunalnih odpadkov.
FCCID
FCC ID: označuje izpolnjevanje dolocb dela 15, pravil FCC.
ICID
IC ID: označuje skladnost s standardi RSS, ki so izvzeti iz licence Industry Canada.
Bluetooth® logotip: Besedna znamka in logotipi Bluetooth® so zašcitene blagovne znamke v last podjetja Bluetooth SIG, Inc. Vsaka uporaba teh znamk s strani družbe Black Diamond Equipment je dovoljena z licenco. Druge blagovne znamke in blagovna imena so last sedanjihlastnikov.
SN
12-mestna serijska stevilka: za identifikaciono registracion naprave. Prve stiri stevilke označujejo leto in teden izdelave.
Simbol za recikiranje.
Simbol baterije: označuje vrsto in pravilni położaj baterij.
Piktogram: svetuje uporabnikom, naj preberejo navodila in opozorila.
ick Diamond
Blagovna znamka Black Diamond.
Logotip podjetja Black Diamond.
GUIDE BT
Primer imena modela.
1.2 ODGOVORNOST
OPOMBA Zaradi spremb ali modifikacij, ki jih proizvajalec ni izrecno odobril, naprave vec ne boste smeli uporabljati.
1.3 GARANCIJSKI POGOJI
Proizvajalec zagotavlja 2-letno garancijo, ki obsega napake v izdelavi in materiallu, za plazovno Žolno BLACK DIAMOND GUIDE BT/RECON BTod datuma nakupa naprej. Izjeme so baterije, nosilni system ročna zanka in torba ter kakršna koli škoda, ki nastane zaradi nepravilne uporabe ali demontaje naprave s strani nepooblašćenih oseb. Izrecno so izključene vse druge garancije in odgovornost za posledićno škodo. ČeŽelite uveljaviti garancijske zahtevke, predložite v prodajalni, kjer ste izdelek kupili, dokazilo o nakupo in opis okvara.
Registrarajte svojoŽolno BLACK DIAMOND GUIDE BT/RECON BT v aplikaciji PIEPS APP (iOS, Android) ali na my.pieps.com in prejmite:
- podaljsano garancijo od 2 do 5 let!
- pomembne informacije o posodobitvi programske opreme!
1.4 NASLOV PROIZVAJALCA IN PODPORA
1 Black Diamond Equipment, Ltd. 2084 East 3900 South, Salt Lake City, UT 84124
2 Evropa: Black Diamond Equipment Hans-Maier-Straße 9, 6020, Innsbruck, Avst
3 Glede tehnicih težav se obrnite na podporn ekipo: blackdiamondequipment.de
1.5 PREDVIDENA UPORABA
Žolna BLACK DIAMOND GUIDE BT/RECON BT služi kot naprava (plazovni oddajnik) za iskanjezasutih Žrtev plazov in se sme uporabljati samo za predven denamen. Za kakrsno koli drugo uporabo je potrebno pisno soglasje podjetja Black Diamond Equipment. Nepravilna uporaba lahko posameznike ogrozi in poškoduje napravo. Žolna BLACK DIAMOND GUIDE BT/RECON BT ni samodejno delujoca naprava z delno avtomatizirani imi funkcjiami. Zaradi tega lahko Žolno BLACK DIAMOND GUIDE BT/RECON BT vklopite in uporabljate samo, ko ste temeljito prebrali in seseznanili z navodili. Če naprave ne boste uporabljali za predven denamen, bo garancija prenehala veljati. Žolno BLACK DIAMOND GUIDE BT/RECON BT uporabljaje samo pod pogoji, ki so opisani v tem dokumentu.
1.6 CILJNA SKUPINA IN OBSTOJEČE ZNANJE
Plazovna Žolna je del opreme za reševanje iz plazov, ki jo morajo nositi vse osebe na poti iz zavarovanih prog na nezavarovan teren (npr. turna smuka, freeriding, gorske reševalne akcije itd.).
Uporabniki Žolne BLACK DIAMOND GUIDE BT/RECON BT morajo izpolnjevati naslednje pogoje:
- Preberite in seseznanite s temi navodili za uporabo.
- Uporabniki z oslabljenim vidom morajo biti zmožni brez težav prebrati oznake inzaslon naprave ter navodila v dokumentaciji.
- Če uporabniki z oslabljenim sluhom ne slišijo zvočnega signala, morajo biti zmožni pravilno razbrati prikaz na zaşlonu v skladu z navodili za uporabo.
Redno usposabljane zagotavlja varno in učinkovito uporabo Žolne BLACK DIAMOND GUIDE BT/RECON BT.
1.7 OSNOVNI PODATKI
Žolna BLACK DIAMOND GUIDE BT/RECON BT je v skladu s trenutnim stanjem tehnologije in veljavnimi zdravstvenimi ter varnostimi predpisi. Vendor lahko nepravalno delovanje ali napačna uporaba ogrozi:
- zivljenje in zdravje uporabnikov ali tretjih oseb,
- Žolno BLACK DIAMOND GUIDE BT/RECON BT in drugo lastnino uporabnika,
- učinkovito uporabo Žolne BLACK DIAMOND GUIDE BT/RECON BT.
1.8 TEHNIČNE SPECIFIKACIJE
| Ime | BLACK DIAMOND GUIDE BT/RECON BT |
| Frekvenca oddajanja | 457 kHz |
| Jakost polja | najv. 7 dBμA/m (2,23 μA/m) na razdalji 10 m |
| Frekvenca oddajanja Bluetooth® | 2.402–2.480 GHz |
| Bluetooth® oddajna moč | 0 dBm |
| Napajalnik | 3 × alkalne (AAA) LR03 1,5 V ali 3 × litijeve (AAA) FR03 1,5 V baterije |
| Živiljenjska doba baterije | 400/200 h (alkalna), 600/300 h (litijeva) |
| Širina iskanja | 60 m |
| Dimenzije (D x Š x V) | 118 x 76 x 29 mm |
| Teža | 230/220 g (vključno z baterijami) |
| Temperturni razpon | od -20 °C do +45 °C (od -4 °F do +113 °F) |
| Temperatura shranjevanja | od -25 °C do +70 °C (od -13 °F do +158 °F) |
2. VARNOST
Ta uporabniški priročnik je sestavljen v skladu z veljavnimi predpisi EU in vsebuje varnostna navodila. Vsak posameznik je osebno odgovoren, da upošteva varnostna navodila. To poglavje vsebuje vse informacije v zvezi z varnostjo.
V primeru nejasnosti ali nerazumljivosti se obrnite na našo podporno ekipo.
2.1 OPOZORILNE BESEDE,UPORABLJENE V VARNOSTNIH NAPOTKIH
NEVARNOST Neosredna nevarnost zaŽivljenje posameznikov
Varnostna navodila z opozorilno besedo NEVARNOST kazejo na reposredno nevarnost zaŽiviljenje in zdravje posameznikov!
A OPOZORILO Nevaroust telesnih poskodb (resne poskodbe) in morebitne materialne skode
Varnostna navodila z opozorilno besedo OPOZORILO kazejo na nevarno situacijo, ki lahkovpvliva na zdravje posameznikov.
POZOR Nevarnost materialne skode in nevarnost lažjih poškodb
Varnostna navodila z opozorilno besedo POZOR kazejo na morebitno nevarno situacijo, ki lahko v prvi vrsti povzroci materialno skodo.
OBVESTILO Ta simbol s sporocilom OBVESTILO oznacuje podpore informacije.
2.2 SPLOŠNI VARNOSTNI PREDPISI IN OBVEZNOSTI
Za uporabo Žolne BLACK DIAMOND GUIDE BT/RECON BTna splošno veljajo naslednja varnostna pravila in obveznosti:
- Zolno BLACK DIAMOND GUIDE BT/RECON BT uporabljajte samo, kadar je v popolnem stanju.
- Zolno BLACK DIAMOND GUIDE BT/RECON BT je prepovedano spreminjati brez pisnegao dovoljenja s strani podjetja Black Diamond Equipment.
- Ne popravljaje poškodb ali okvar naprave,Če nimate pooblastila. Raje se obrnite na našo podporno ekipo,ki vam bo svetovala,kako naprej.Zolne BLACK DIAMOND GUIDE BT/RECON BT ne uporabljajte, dokler poškodba/okvara ni odpravljena.
- Ves Čas upostevajte varnostna navodila in navodila za uporabo v tem priročniku.
2.3 OPOZORILA O MOTNJAH
Vse lavinske Žolne so zelo občutljive na elektrICIne in magnetne vplive. Black Diamond ŽOLNE so zašovane tako, da kar najbolj zmanjišujejo motnje, vendar je uporabnik odgovoren za upostevanje nekaterih osnovih postopkov:
- Izogajte se uporabi nepotrebné elektronske opreme.
- Zagotovite Čim večjo razdaljo med Žolno in vsemi viri elektronskih, magnetnih in kovinskih motenj (kot so telefoni, pametne ure, radijske postaje, ogrevana oblačila in elektronske zracne blazine).
V načinu POSILJANE je priporočljiva razdalja najmanj 20 cm, v načinu ISKANJE pa 50 cm.
V načinu POSILJANJE nosite svetilnik na sprednji strani telesa.
V načinu ISKANJE povečajte razdaljo takó, da svetilnik držite v delno iztegnjeni roki pred telesom. - Z vnaprejsnjim planiranjem je treba zagotoviti, da so pametne ure, ogrevane rokavice in podobni predmeti, ki bi lahko ostali zelo blizu zejne, oddaljeni vsaj 50~cm
- Vsa programska oprema naprave mora biti posodobljena.
2.4 PREOSTALA TVEGANJA | OPOZORILA
Čeprav ježolna BLACK DIAMOND GUIDE BT/RECON BT bila zasnovana zelo previdno in ob upoštevanju vseh varnostnih ukrepov, pa vseeno obstajajo preostala tveganja, ki jih dolocite z oceno tveganja. V tem poglavju so našeta vsa preostala tveganja in opozorila iz ocene tveganja.
NEVARNOST Nevarnost izgube naprave
Napravo vedno nosite v prilozenem nosilnem sistemu! Naprava naj bo vedno zavarovana s kablom!
NEVARNOST Tveganje, da naprava ne bo oddajala, ker ima omogocen Bluetooth
Nacin Bluetooth je predviden samo za upravljanje naprave in usposablanje! Nikoli ne uporabljaje načina Bluetooth na območju nevarnosti plazov!
NEVARNOST Nevarnost izgube naprave med merjenjem kota nagiba
Čeprav GUIDE BT še napraj oddaja, medtem ko je klinometer aktiven, to funkcjio uporabljajte samo v namene usposabljanja. Nikoli ne uporabljajte funkcjje klinometra na območju nevarnosti plazov!
NEVARNOST Nevarnost eksplozije baterije zaradi nepravilnih vrst baterij ali poškodovanih baterij
Uporablajte samo baterije vrste alkalne (AAA) LR03 1,5 V ali 3x litijeve (AAA) FR03 1,5 V!
Ne uporablajte poskodovanih baterij!
Uporabo litijevih baterij morate potrditi v aplikaciji PIEPSI
NEVARNOST
Nevarnost napacne zaznavezmogljivosti baterije zaradi nepravilnih vrst baterij Uporablajte samo baterije vrste »alkalne (AAA) LR03 1,5 V« ali 3x «litijeve (AAA) FR03 1,5 V«! Uporabo litijevih baterij morate potrditi v aplikaciji PIEPSI!
OPOZORILO
Nevarnost poskodbe sluha zaradi visoke ravni hrupa Naprave nikoli ne približujte svojim ušesom! Priporočljiva je najmanjsa razdalja 50 cm.
POZOR
Nevarnost zdrobljenja Pri uporabi drsnika upoštevajte, da obstaja nearnost zdrobljenja!
POZOR
Nevarnost okvare ali poskodbe naprave zaradi ekstremnih temperatur. Naprave ne izpostavljaje ekstremnim temperaturam zunaj delovnih omejitev! Napravo shranujte tak, da je zašcitena pred neposredno sončno svetlobo! Zaradi ekstremnih temperatur lahko pride do okvare ali poskodbe!
OBVESTILO
Uporabnik mora prebrati priročnik za uporabo!
3. EMBALAŽA
- 1x BLACK DIAMOND GUIDE BT/RECON BT
- 3x alkalna baterija (v predalu za baterija)
- 1x nosilni systemd BLACK DIAMOND GUIDE BT/RECON BT
- 1x ročna zanka (samo Guide BT)
- 1x navodila za hiter začetak
Preverite, ali je vsebina po razpakiranju popolna in nepoškodovana. Če je potrebno, se obrnite na prodajno mesto ali našo podporn o ekipo.
Pravilno odlaganje embalaže med odpadke je okolju prijazen način (papir med papir, plastiko med plastiko itd.).
4. SPLOŠNI OPIS

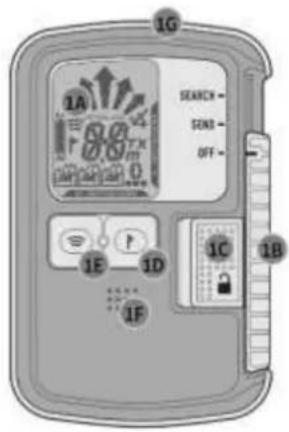

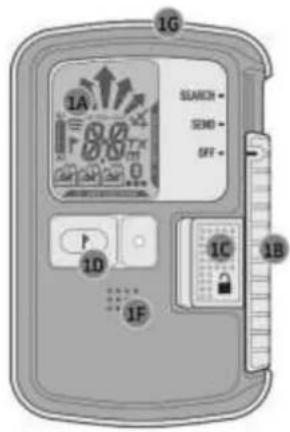

4.1 ZGRADBA
GUIDE BT
RECON BT
(1A) Zaslon LCD (osvetlitev ozadja)
(1B) Drsnik OFF/SEND/SEARCH
(1C) Drsna ključavnica
(1D) Gumb OZNACEVANJE
(1E) Gumb SKENIRANJE*
(1F) Zvočnik
(1G) LED za prenos signalov
(1H) Predal za baterije

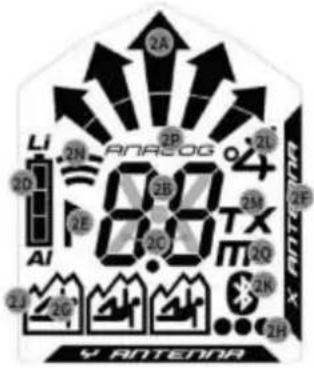

(2A) Prikaz smeri
(2B) Prikaz razdalje
(2C) Simbol prenosa
(2D) Napoljnenost baterija/vrsta baterije
(2E) OZNACEVANJE (moznost označevanja)
(2F) Aktivna oddajna antenna
(2G) Stevilozasutih (1-3)
(2H) Število zasutij (4 ali vec)
(2J) Označen oddajnik
(2K) Funkcija Bluetooth je aktivna
(2L) Način klinometra
(2M) Način TX600
(2N) Način SKENIRANJA*
(2P) Analogni način
(2Q) Simbol merilnika za
SKENIRANJE/analogni način*
*Samo GUIDE BT

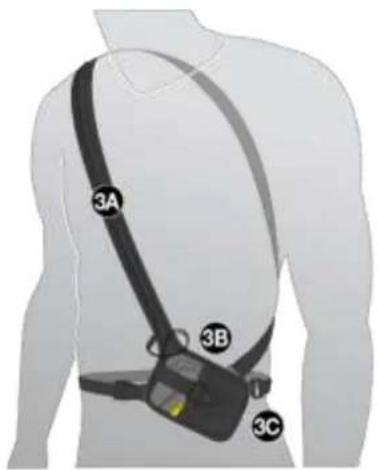

4.2 NOSILNI SISTEM
BLACK DIAMOND priporoča uporabo prilozenega nosilnegasa systema (3A). Da zavarujete zaslon Žolne, jo nosite zzaslonom obrnjeno navznoter (3B). LED za prenos signalov (1G) je vidna v okencu torbice (3C).
Nosilni systemd je treba nositi pod vsaj eno plastjo oblačil, da preprećite poškodbe ali izgubo med padcem ali plazom. Priložena ročna zanka (samo GUIDE BT) je namejena za usposabljanje.
NEVARNOST Nevarnost izgube naprave
Napravo vedno nosite v prilozenem nosilnem sistemu! Naprava nj bo vedno zavarovana s kablom!
4.3 VKLOP | SAMOPRESKUŠANJE | NACIN POŠILJANJA
OPOMBA
Kljub celovitemu samodejnemu preverjanju, je pred vsako turo obvezno pregledati način delovanjaŽolne (preveriti POSILJANJE in ISKANJE)! Vsak clan skupine mora preveriti, ali načina POSILJANJE in ISKANJE delujeta pravilno.
Vklapljanje: Premaknite drsno ključavnico (1C) v levo in drsnik (1B) navzgor v položaj SEARCH. Nato sprostite drsno ključavnico (1C) in premikajte drsnik (1B) navzdol, dokler se ne zaskovi v položaj POŠILJANE.
Nazaslonu so prikazana razlicica vdelane programske opreme,zmogljivost baterije, napredek lastnegadelovanja (4A), rezultat lastnegadelovanja (4B), odstevanje skupinskega preveranja (4C) in se prikaz posilanja z aktivno oddajno anteno (4D).
Naprava je zdaj v načinu posiljanja, LED za prenos signalov (1G) pa utripa.
OBVESTILO
Med preizkusom lastega delovanja njajnajnsa razdalja od drugih naprav in vseh elektronskih, magnetni in kovinskih virov motenj zna 5 m.
NEVARNOST
Vedno fizično preverite, ali je gumb Čvrsto zaklenjen: Drsnik se ne sme premikati, razen Če je zaklep drsnika izklopljen.
Če je preizkus lastnega delovanja uspešen, se na zaslonu (4B) prikaže OK. V primeru opozorila naprave se oglasi opozorilni signal in na zaslonu se prikaže številka »E« v kombinaciji s številko (4E). Za kode napak glejte poglavje 6.1.
| 4A 10 | 4B OK | 4C CH | 4D × | 4E £2 |
| Različica vdelane programske opreme Napoljenost baterija/vrsta baterije (AL = alkalna, LI = litijeva) | Preizkus lastnega delovanja je OK | Odševanje skupinskega preverjanja | Zaslon POŠILJANJA | Napaka preizkusa lastnega delovanja |
Send-Vibra
Poleg tega GUIDE BT zagotavlja potrditev načina haptičnega posiljanja (10-kratna vibracija). Funkcjja je privzeto omogocena in jo je mogoće oneomogociti v upravitelju naprav v aplikaciji PIEPS APP.
4.4 FUNKCIJA SKUPINSKO PREVERJANJE
Black Diamond Guide BT/Recon BT omogoča skupinsko preverjanje. Ne nadomešča standardnega načina preverjanja, vendar je koristna funkcija pri vecjih skupinah. V načinu skupinskega preverjanja je območje sprejema omejeno na 1 m.
| Skupinsko preverjanje – redno BLACK DIAMOND GUIDE BT/RECON BT Preverite frekvenco | Razširjeno skupinsko preverjanje Samo GUIDE BT Preverite: frekvenco/pulz/obdobje Omogoceno v aplikaciji Pieps app | |
| Začetak | Med odštevanjem skupinskega preveranja (1D) pritisnite in držite gumb OZNACEVANJE (MARK). | Pritisnite in držite gumb SKENIRANJE (1E). med odštevanjem skupinskega preveranja (CH) |
| Rezultati | • «Oddaljenost» = OK • «ER» = napaka (frekvencna ni v skladu s standardom) | • «OK» = OK • «ER» = napaka (eden ali več oddajnih parametrov ni v skladu s standardom) |
| Konec | Gumb za sprostitev | |
Redno skupinski preverjanje zadostuje za preverjanje sodobnih digitalnih naprav s 3 antivirus.
Razsrjeno skupinski preverjanje je priporoceno za preverjanje starih naprav (analognih naprav z eno anteno).
Zaslonski prikaz redega skupinskega preverjanja
H
Naprava ne oddaja ali je razdalja prevelika (>1m)
06
Odcitavanje razdalje: naprava oddaja in frekvenca je v skladus standardom
ER
Naprava oddaja, toda frekvenca ni v skladu s standardom
Zaslonski prikaz raširjenega skupinskega preverjanja
H
Naprava ne oddaja ali je razdalja prevelika (>1m)
OK
Odcitavanje razdalje: naprava oddaja in vsi oddajni parametri so v skladu s standardom
ER
Naprava oddaja,
todadedenalivec
oddajnih parametrov ni v
skladus standardom
CH
Več kot en signal v
območju 1 m
povečaj razdaljo
Neprekinjeno zaznavanje valov | prikazovanje starejsih naprav (glejte poglavje 4.8.6)
Pro način skupinskega preverjanja
Poleg tega GUIDE BT zagotavlja pro način. Pro način omogoca preveranja odadjanja in sprejemanja brez izhoda iz načina skupinskega preveranja. Funkcija je privzeto onemogocena in jo je mogočeomogociti v upravitelju naprav v aplikaciji PIEPS APP.
Nagnite zolno GUIDE BT navzdol za oddajanve v načinu skupinskega preverjanja
Nagnite zolno GUIDE BT naviggor za sprejemanje v načinu skupinskega preveranja
Pro nacin ISKANJE
Pro način POSILJANJE
(sliksprimerom)
Celoten pregled plazovne zolne s pro načinom
(1) Preverjanje sprejemanja
Vodja skupine pro način POSILJANJE: naprava oddaja?
Vsi ostali način iskanja: naprave sprejemajo?
(2) Preverjanje oddajanja
Vodja skupine pro naacin ISKANJE: naprava sprejema?
Vsi ostali naacin posiljanja: naprave oddajajo?
OPOMBA Preverjanje sprejemanja lahko kombinirate s testom območja, tak da izberete veliko dolžino (50 m).
4.5 KORISTNE FUNKCIJE V OZADJU
Največja podpora v ozadju v načinu posiljanja in iskanja!
4.5.1 Zaščita pred motnjami
- Samodejni preklop antene | zašcita v načinu posiljanja
Če na oddajno anteno vplivajo zunanje motnje, bo druga antenna prevzela oddajno funkcijo. Žolna BLACK DIAMOND GUIDE BT/RECONBT vedno oddaja z majmočnejšim možnim signalom!
Preverjanje signala | zašita v načinu iskanja
Prikaze seismo preverjen signal 457kHz . Zolna BLACK DIAMOND GUIDE BT/RECON BT odlicno filtrira lazne signale!
Zunanje motnje in priporočila glede razdalje
Vse lavinske zeIne so zelo obcUtljive na elektricne in magnetne vire motenj. Zato vsi proizvajalci priporocajo, da zoIno drzite na minimalni oddaljenosti od elektronskih, magnetnih in kovinskih virov motenj (mobitel, radio, kljuci, magnetne zaponke, pametne ure, greIne rokavice, elektronski zračne blazine itd.).
Najkraja ra zdalja v naclinu posiljanja: 20 cm | Najkraja ra zdalja v naclinu iskanja: 50 cm
4.5.2 Podpora PIEPS iPROBE-Support
Zolne s podporo iPROBE-support* so samodejno deaktivirane pri sondiranju z elektronsko sondo PIEPS iPROBE. S tem je preprećeno prekrivanje signalov in naslednji najmočnejši signal je samodejno prikazan na prikazovalniku sprejemneŽolne. Največja podpora pri večzasutjih!
- Podpora iPROBE Support se nažolnah s programsko opremo V1.1 ali starejšo vklopi samodejno.
-
Podpora iPROBE Support se nažolnah s programsko opre mo V1.2 ali novejšo izklopi samodejno in jo lahko vklopimo preko aplikacije PIEPS APP.
-
Žolne s podporo iPROBE-Support: BLACK DIAMOND GUIDE BT/RECON BT, PIEPS PRO BT/POWDER BT, PIEPS MICRO, PIEPS DSP PRO/SPORT/PRO ICE, PIEPS DSP STANDARD/TOUR ≥ v5.0, PIEPS FREERIDE.
4.6 POSILJANE ISKANJE
Premaknite drsno ključavnico (1C) v levo in drsnik (1B) navzgor v položaj SEARCH.
Opomba: Drsnik se na zaklene v položaju SEARCH (Iskanje).
4.7 ISKANJE POSILJANJE
Premikajte drsnik (1B) navzdol, dokler se ne zaskovi v polozaj POSILJANE.
4.7.1 Sekundarni plaz | Samodejni preklop z iskanja v posiljanje
Načina samodejni preklop z iskanja v posiljanje in, samodejno vračanje' zagotavljata dodatno raven zašcite pred sekundarnimi plazovi. Privzeto je onemogocena, omogocite pa jo lahko v upravljalniku naprav PIEPS APP. Ko je to omogoceno, naprava po dolocenem šasu brez premikanja samodejno preklopi iz načina ISKANJE v način POSILIJANJE (zasutje).
Funkcija omogoca naslednje:
- Z gibanjem nadzorovan preklop
- Kratek Čas preklopa
Dolga opozorilna faza z opozorilom in odstevanjem pred preklopom - Neprekinjeno opozarjanje tudi po preklopu
4.7.2 Vzdrrzevalno delo
Če je v načinu iskanja in po vnaprej določemem Času brez gibanja omogocen način samodejne vrnitve, oddajnik začne postopek samodejnegva vrnitve. Kot je prižazo spodaj se bo pričelo odštevanje z zvočno podlago. Če je kadarkoli med odštevanjem pritisnjen gumb za označevanje, se ura ponastavi, oddajnik pa ostane v iskanju. Če je med odštevanjem zaznan signal, se bo tudi Časovnik ponastvil, oddajnik pa bo ostal v iskanju.
| Delovanje žolne | IŠCI | OPOZORILO | POŠILJANJE | ||||
| Prikaz na zaslonu | Zaslon iskanja | 14 | 13 | 12 | × | × | × |
| Zvok | Zvok iskanja | 7 | 7 | 7 | 7 | 7 | 7 |
| Ročna prekinitev | Obrnite napravo ali pritisnite gumb OZNACEVANJE | Napravo izklopite ali jo preklopite v način posiljanja | |||||
| ZAČETNO OPOZORILO | PREKLAPLJANJE NA POŠILJANJE | ||||||
| Nastavitev 1 (60 s) | 0:30 min | 1:00 min | 1:30 min | ||||
| Nastavitev 2 (90 s) | 1:00 min | 2:00 min | |||||
| Nastavitev 3 (120 s) | 1:30 min | ||||||
4.8 NACIN ISKANJA | STRATEGIJA ISKANJA
4.8.1 V nujnem primeru
Zasuta osea imajnevc moznosti za prezivetje, ce je resuje učinkovito usposobljen sopotnik. V primeru nezgode velja naslednje: OSTANITE MIRNI, OPAZUJE OKOLICE, BODITE POZORNI IN DELUJE USKLAJENO!

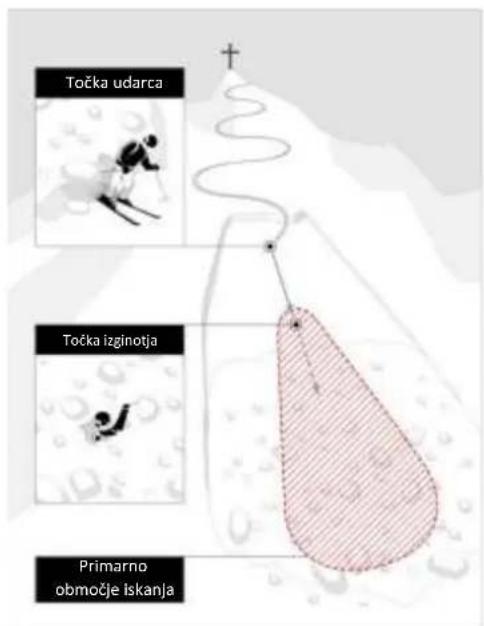

(1) Ostanite mirni in pregleje območje
- Obstajajo še kakšne druge nevarnosti?
- Koliko je Žrtev?
Dolocite primarno območje iskanja.
(2) Poklicite na pomoč
EU 112, AT 140, CH 1414, IT 118, FR 15, NA 911
(3) Iskanjezasutih
Iskanje signalov (oci + uesaa, zolna)
Grobo iskanje (začetak s prvotnim signalom)
- Fino iskanje (blizje od 5 m na povrsini)
Točkovno iskanje (sistemsko sondiranje)
(4) Sistemsko kopanje
(5) Prva pomoc
(6) Reševanje
4.8.2 Iskanje signala
Začnite iskati v primarnem območju iskanja, da zaznate prvoten signal kot tudi druge vizualne/zvočne signale. Vsi udelezenci, tudi opazovalci, morajo svoje naprave preklopiti v način iskanja (ali v stanje pripravljenosti)! Upoštevajte priporočila glede oddaljenosti od zunanjih motenj in držite Žolno majmanj 50 cm (20 palcev) od vseh elektronskih, magnetnih in kovinskih virov motenj. Žolna BLACK DIAMOND GUIDE BT/RECON BT ima krozno sprejemno območje, ki omogoca pravilen prikaz smeri in razdalje od točke začetne zaznave signala - posebne metode, kot sta obráčanje in vrtenje, niso potrebne. Naprava hkrati sprejema vse signale znotraj največjega sprejemnegа območja.
Hitro prečite po širini iskalnega pasu na območju iskanja. Priporočena širina iskalnega pasu zažolno BLACK DIAMOND GUIDE BT/RECON BTje 60 m.Zaslon prikaze sporocilovi ni signala«
En resevalec s smučmi
za iskanje signala
d = irina obmoja iskanja
En resevalec peš
za iskanje signala
Vecresevalcev
za iskanje signala
Takoj po prejemu signalov se na zaslonu prikažeta razdalja in smer do najmočnejšega signala. Število Žrtev znotraj sprejmega obmocja je označeno s številom cloveskih figur.
ena
dve
tri
stiri alvec
Vibra pri zaznavanju privotnega signala
GUIDE BT zagotavlja dodatno haptično podporo z vibracijami pri zaznavanje privotnega signala. Tako se lahko reševalci med iskanjem signala osredotočijo na vidno povrsino iskanja.
4.8.3 Grobo iskanje
Hitro sledite smerni pušćici in preverite, ali se razdalja zmanjsuje. Če se razdalja povečuje, se obrnite za 180 stopinj.
Zavijte levo
Pojdi naravnost
Zavijte desno
OPOMBA Umirjeno in osredotočeno išcite v načinu iskanja. Ne delajte naglih gibov!
4.8.4 Fino iskanje
Na razdalji 5 m občutno zmanjsajte hitrost iskanja (50 cm/s). Hkrati se počasi priblizujte povrsju snega. Zaradi preprečitve zmede med finim iskanjem izgine navedba smeri pod razdaljo 2 m. Znova zmanjsajte hitrost iskanja in s križnim podobnimi gibi poščite položaj majmanšega odčitka razdalje. Pri finem iskanju vam pomaga dinamični zvočni signal: blžje ste, visje inHitreje piska.
Natančno se prilagodite smeri puščice, preden le-ta izgine! Nato se pomikajte do oddajnika v smeri, ki jo je kazala puščica. Tako boste pri križnem iskanju prihranili Čas.
Zolno premikajte počasi in enakomerno s hitrostjopribl. 10 cm/s. Zolno poravnajte blizu povrsine in je nevrtile. Iscite po Y-osi, dolocite najnižjo zaznano vrednost, nato pa iscite po X-osi. Vedno se pomaknite mimo tocke najnižje razdalje, da preverite tendencorazdalje. Oznacite najnižjo označeno tocko in začnite s tockovnim iskanjem.
4.8.5 Točkovno iskanje
Zacnite na najnizje označeni točki. Vedno sondirajte pravokotno na pobocje. Spodnjo roko uporabite kot «vodilo sonde«, da se boste pomikali po enakomerni poti. Sledite preizkušenemu sistemu, dokler ne najdetezasutega. O svoji njadbi obvestite druge. Sondo pustite v snegu, da mesto oznacite.
4.8.6 Veczasutij | Funkcija MARK
Če je na območju zasutih več oseb, se na zaslonu jasno prikaže doloceno stevilo majhnih cloveskih figur (2G, 2H). Oznacujete lahko z razdalje 5 m, prikaže pa se simbol za OZNACEVANJE (2E). Pritisnite gumb OZNACEVANJE (1D), da «skrijete» «označeni oddajnik. Ob uspešnem označevanju se okrog cloveske figure (2J) pojav okvir. Zaslon nato prikaže smer/razdaljo do naslednjega najmočnejsega signala v sprejemnem območju. Če znotraj sprejemnegа območja ni nadalnjih signalov, se na zaslonu izpišе «ni signala».
Odznacite en signal: pritisnite gumb OZNACEVANJE (1D) in ga drzite tri sekunde. Odstranitev vseh oznak: preklopite na naclin posiljanja in nato znova na naclin iskanja. Pri GUIDE BT lahko uporabite funkcijo SKENIRANJE za popolno ponastavitev.
Neprekinjeno zaznavanje valov | prikazovanje starejsh naprav
Stari analogi oddajniki poleg pulzega signala oddajajo tudi neprekinjen val. Da bi bil vpliv cim manjsi, vampriporoamo, da po označevanju takega oddajnika stopite nekaj metrov stran.
Signal brez neprekinjenih valov
Signal z neprekinjenimi valovi
Zolna BLACK DIAMOND GUIDE BT/RECON BT prepozna neprekinjen val in vam vizualno pomaga z utripajočimi cloveskimi figurami nazaslonu.
4.9 GUIDE BT LASTNOSTI
4.9.1 Podpora Vibra
Send-Vibra: glejte poglavje 4.3.
Vibra pri zaznavanju privotnega signala: glejte poglavje 4.8.2.
4.9.2 Razsrjeno skupinski preverjanje in pro nacin
Glejtepoglavje4.4.
4.9.3 Nastavitve označevanja obmocja
V upravitelju naprav v aplikaciji PIEPS APP lahko spremenite območje označevanja s 5 m (privzeto) na 20 m ali na največje območje.
4.9.4 Klinometer
Za hitro preverjanje naklona lahko uporabite vgrajen tridimensionzionalni klinometer:
Smučarsko palico postavite na točko pobočja, ki ga zelite izmeriti.
V načinu posiljanja pritisnite gumb SKENIRANJE (1E) in ga držite tri sekunde.
Svojo Žolno GUIDE BT položite vraven smučarske palice in preberite prikazano vrednost. Zaslon po 20 sekundah samodejno preklopi nazaj v prikaz načina posiljanja.
NEVARNOST Nevarnost izgube naprave med merjenjem kota nagiba
Čeprav GUIDE BT še napraj oddaja, medtem ko je klinometer aktiven, to funkcijo uporabljajte samo v namene usposabljanja. Nikoli ne uporabljajte funkcije klinometra na območju nevarnosti plazov!
4.9.5 SKENIRANJE in izbira zrtev
Na voljo sta dva načina SKENIRANJA:
Obicajno SKENIRANJE zagotavlja grob pregledzasutega območja, tak da prikaže stevilo Žrtev na dolocenih razdaljah. To je privzeta nastavitev. Podrobno SKENIRANJE prikazuje smer in razdalja za vsako Žrtev in omogoca izbiro Žrte. To nastavitev je mogoče spremeniti v upravitelu naprav v aplikaciji PIEPS APP.
Obicajno SKENIRANJE
V načinu iskanja pritisnite gumb SKENIRANJE (1E). GUIDE BT skenira celotno sprejemno območje in prikaže pregled. Med skeniranjem se ne premikajte in držite napravo na miru
Način SKENIRANJA se samodejno konça, lahko pa
ga prekinetete takto, da še enkrat pritisnete na
gumb SKENIRANJE.
Natančno SKENIRANJE in izbira Žrtve
V načinu iskanja pritisnite gumb SKENIRANJE (1E). GUIDE BT skenira celotno sprejemno obmоće in na koncu prikaže smer ter razdaljo do prve Žrtve. Uporabite OZNACEVANJE (1D), da izberete med tremi njblizjimi Žrtvami. Izbrana Žrtev je obkrožena (2J) - sledite smeri/razdalji odčitka, da se ji priblizate. Funkcija OZNACEVANJ ni omogocena v tem načinu.
Pritisnite SKENIRANJE, da zapustite podrobni način SKENIRANJA in se vrnete v obićajni način iskanja.
4.9.6 Analogni nacin
Analogni način lahko uporabite za speciřne strategije iskanja kot tudi za demonstrácijo (smeri pušće). Privzeto je onemogocena in jo je mogoče omogociti v upravitelju naprav v aplikaciji PIEPS APP.
V načinu iskanja pritisnite gumb SKENIRANJE (1E) in ga držite tri sekunde. Analogni način se prične z največjim območjem.
Uporabite SKENIRANJE, da zmanjsate obmoje.
Uporabite OZNACEVANJE, da povecate obmoje.
Pritisnite SKENIRANJE in gumb drzite tri sekunde, da zapustite analogni način in se vrnete v obićajni način iskanja.
4.9.7 Naacin TX600
Način TX600 omogoca zaznavanje Žolne PIEPS TX600 - gre za majhen oddajnik za pse/opremo, ki deluje na frekvenci 456 kHz.
Začetak načina TX600: Hkrati pritisnite gumba OZNACEVANJE (1D) in SKENIRANJE (1E) in budžite tri sekunde. Na zasloun (2M) se prikaže »TX«. Kot obicajno sledite iskalnim fazam, vendar uporabite zmanjsano širino iskanja 20 m. OZNACEVANJE lahko uporabite kot obićajno, SKENIRANJE in analogni način pa v načinu TX nista omogocena.
Izhod iz načina TX600: Znova hkrati pritsinite OZNACEVANJE in SKENIRANJE ter gumba držite tri sekunde. Lahko preklopite tudi na način posiljanja in nato znova na način iskanja. Oznaka »TX « izgine in GUIDE BT znova prejema signale frekvence 457 kHz.
OPOMBA
Priporočena širina iskanja v načinu TX600 je 20 m.
5. UPRAVLJANJE NAPRAVE Z APLIKACIJO PIEPS
Bluetooth in applikacja PIEPS APP vam omogocata enostavno upravljanje naprav (npr. posodobitev programske opreme) in vam dodatno zagotavljata priročen način za treniranje.
Pridobite aplikacijo PIEPS APP (Android Play Store, iOS App Store), povežite svojo Žolno BLACK DIAMOND GUIDE BT/RECON BT in izkoristite vse funkcjie!
Čeželite vkljuciti Bluetooth, pritisnite in držite MARK gumb (1D) med vklopomŽolne.
OPOMBA
Uporabnik je odgovoren za posodabljanje programske opremeŽolne. Black Diamond priporoča, da se posodobitve preverijo na začetku vsakesezone, ob redni uporabi opreme pa vsak mesec!.
Bluetooth omogocen
Povezava z mobilno napravo je bila vzpostavljena
NEVARNOST
Tveganje, da naprava ne bo oddajala, ker ima omogocen Bluetooth
Nacin Bluetooth je predviden samo za upravljanje naprave in usposabljanje! Nikoli ne uporabljaje načina Bluetooth na območju nevarnosti plazov!
Nastavitve so na voljo za naslednje funkcjie:
| Lastnost | RECON BT | GUIDE BT |
| Vrsta baterije (alkalna/litijeva) | ✓ | ✓ |
| Zakasnite samodejnegafa preklopaz iskanja v posiljanje (60 s/90 s/120 s) | ✓ | ✓ |
| Skupinsko preverjanje VKLOP/IZKLOP | ✓ | ✓ |
| Pro način skupinskega preverjanja VKLOP/IZKLOP | ✓ | |
| Send-Vibra VKLOP/IZKLOP | ✓ | |
| Analogni način VKLOP/IZKLOP | ✓ | |
| Način skeniranja (običajno/podrobno) | ✓ | |
| Označi območje 5 m/20 m/MaxRange (največje območje)) | ✓ |
Dodatna uporabna vsebina v aplikaciji PIEPS:
- Scenariji usposabljanja
- Splośno znanje
- Posodobitev programske opreme
Navodila
6. ODPRAVLJANJE TEžAV, VZDRŽEVANJE, SHRANJEVANJE, ODSTRANJEVANJE
6.1 ODPRAVLIJANE TEZAV
| Napaka | Opis | Meritev |
| Na zaslonu ni prikaza | Preverite, ali je naprava fizično poškodovana.Preveritezmogljivost, vrsto in polarnost (+/-) baterije.Zamenjaje baterije. Napravo odnesite do prodajalca. | |
| E0 | Visok tokNapaka izgine po preizkusu lastnegadelovanja. | Napravo odnesite do prodajalca. |
| E1 | Konfiguracija systemdaNapaka ostane na zaslonu.Naprave ni mogoče popraviti. | Napravo odnesite do prodajalca. |
| E2E3E4 | Oddajnik ali sprejemnik ali ojačevalnikNapaka izgine po preizkusu lastnegadelovanja.Delovanje naprave je v načinu pošiljanja aliiskanja omejeno. | Preizkusu lastnegadelovanja ponovite na območju, kjerni motenj (zunaj), in preverite, ali v blžini obstajajo elektronski, magnetni in kovinski viri motenj. Vprimeru trajne napake naprvo odnesite do prodajalca. |
| E5 | ProcesorNapaka ostane na zaslonu.Naprave ni mogoče popraviti. | Napravo odnesite do prodajalca. |
| E6 | Kazalnik razdalje in/ali smeriNapaka izgine po preizkusu lastnegadelovanja.Delovanje naprave je pri prikazovanju razdaljein/ali smeri omejeno. | Napravo odnesite do prodajalca. |
| E7 | Varnostno preverjanje stikala načinaNapaka izgine po preizkusu lastnegadelovanja.Zgodnje odkrivanje potencialne okvare stikala.Preklapljanje med načini je lahko moteno. | Izvedite preverjanje naprave prek applikacije Pieps inupoštevajte priporočila. |
| E8 | Merilnik pospeškaNapaka izgine po preizkusu lastnegadelovanja.Delovanje naprave omejeno: Funkcija samodejnegarekpreklopaziskanja v pošiljanje nimogoča.Način skupinskega preverjanja ni mogoč. | Napravo odnesite do prodajalca. |
| E9 | BluetoothVklop in/ali povezava Bluetooth ni mogoča.Plazovnažolna deluje.Se ne preveri med preizkusom lastnegadelovanja, povaji se samo pri vklopu povezaveBluetooth. | Ponovno poskusite, da vklopite način Bluetooth.Vprimeru trajne napake naprvo odnesite doprodajalca. |
6.2 ZAMENJAVA BATERIJ
Zamenjalte baterije takoj, ko prikaz zmogljivosti baterije (2D) kaze, da je baterija prazna. Vedno zamenjalte vse tri baterije hkrati! Da to storite, odprite predal za baterije (1H) in vstavite nove baterije tako, da so prvilno obrnjene. Za odstranjevanje baterij upostevejate veljavne predpise v svoji državi.
NEVARNOST Nevarnost eksplozije zaradi nepravilno uporabljenih baterij Nevarnost napacne zaznavezmogljivosti baterije
Uporabljajte samo baterije vrste »alkalne (AAA) LR03 1,5 V« ali »litijeve (AAA) FR03 1,5 V«! Uporabo litijevih baterij morate potrditi v aplikaciji PIEPS!
| Živiljenjska doba baterije | Alkalna | Litijeva |
| GUIDE BT | 400 h POSILJANJE | 600 h POSILJANJE |
| RECON BT | 200 h POSILJANJE | 300 h POSILJANJE |
| 3/3 napoljenost | 100-66 % POSILJANJE | ✓ |
| 2/3 napoljenost | 66-33 % POSILJANJE | ✓ |
| 1/3 napoljenost | 33 %-20 % h | ✓ |
| prazna | 20 h POSILJANJE (+10 °C, 50 °F) + 1 h ISKANJE (-10 °C, 14 °F) | I-I |
| prazna, utripa | Zadnja rezerva, naprava se lahko kadar koli izklopi | ΔI-Δ |
6.3 CISCENJE
Napravo očistite z vlažno krpo brez Čistilnih sredstev.
OBVESTILO
Naprave ne Čistite s pomocjo tekoče vode, pare ali Čistil. V nasprotnem primeru bi lahko okvarili delovanje naprave.
6.4 SHRANJEVANJE
Napravo shranjujte v suhem prostoru pri sobni temperaturi.
OBVESTILO
Če naprave dlje Časa ne uporabljate (med poletjem), vam priporočamo, da iz predala za baterije odstranite baterije. Garancija ne krije škode, nastale zaradi pušćanja baterij.
POZOR
Nevarnost okvara ali poškodbe naprave zaradi ekstremnih temperatur.
Naprave ne izpostavlajte ekstremnim temperaturam zunaj delovnih omejitev! Napravo shranujte takto, da je zašcitena pred neposredno sončno svetlobo! Zaradi ekstremnih temperatur lahko pride do okvare ali poškodbe!
6.5 ODLAGANJE MED ODPADKE
OBVESTILO
Upostevajte, da je ta naprava elektronska naprava. Zato je ni dovoljeno predati javnim podjetjem za upravljanje z odpadki. Napravo odložite med odpadke v skladu z zakonom, ki je v veljavi v vaši državi.
7. SKLADNOST
EVROPA
Black Diamond Equipment izjavlja, da je radijska oprema tipa BLACK DIAMOND GUIDE BT/RECON BT v skladu zdirektivami: EMC 2014/30/EU, RED 2014/53/EU, RoHS 2011/65/EU, LVD 2014/35/EU.
VB
Black Diamond Equipment izjavlja, da je radija oprema tipa BLACK DIAMOND GUIDE BT/RECON BT v skladu z uredbami o elektromagnetni združljivosti 2016, radijski opremi 2017, omejevanju uporabe nekaterih nevarnih snovi v elektrichi in elektronski opremi 2012 ter z (varnostnimi) uredbami o elektrichi opremi 2016.
Celotno besedilo izjave EU in VB o skladnosti je na voljo na naslednjem naslovu:
Ta naprava je skladna s 15. delom pravil FCC. Za delovanje veljata naslednja dva pogoja: (1) ta naprava ne sme povzročati škodljivih motenj in (2) ta naprava mora sprejeti kakršne koli zaznane motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje naprave.
Ta oprema je bila preskušena in ugotovljeno je bilo, da je skladna z omejitvami za digitalno napravo razreda B, skladno s 15. delom pravil FCC. Te omejitve sozasnovane, da zagotavljago razumno zašcitoto pred škodljivimi motnjami pri instalacijah v stanovanjskih objektih. Ta oprema ustvarja, uporablja in lahko seva frekvenčno energijo in, Če ni nameščena in uporabljana v skladu z navodili, lahko povzroči škodljive motnje pri radijskih komunikacijah. Ni pa nobenih garancij, da pri dolocenih instalacijah ne bo prišlo do motenj. Če ta oprema škodljivo vpliva na radijski ali televizijski sprejem, kar je mogoče ugotoviti z izklopom in vklopom opreme, je uporabniku svetovano, da poskusi motnjo odpraviti z enim od naslednjih ukrepov:
- Preusmerite ali premessite sprejemno anteno.
- Povečajte razdaljo med opremo in sprejemnikom.
- Prikljucite opremo v vticnico v tokokrogu, ki je drugaichen od tistega, na katerega je prikljucen sprejemnik.
- Za pomoč se obrnite na prodajalca ali na izkušenega radijskega/televizijskega tehnika.
Za zagotovitev nadaljnje skladnosti bi lahko morebitne spremembe ali predelave, ki jih stranka, ki je odgovorna za skladnost, izrecno ne odobri, izničile pooblastitev uporabnika za uporabo te opreme.
Ta oddajnik ne sme biti lociran ali delovati v povezavi s katerokoli drugo anteno ali oddajnikom.
Ta oprema je v skladu z omejitvami izpostavljenosti sevanju FCC, dolocenimi za nenadzorovano okolje, in ustreza smernicam za izpostavljenost radijskim frekvencam (RF) FCC. Ta oprema ima zelo nizke ravni radiofrekvencne energia, za katere se steje, da so ustrezne brez potrebe po preskušanju specifiche nega absorpcijskega razmerja (SAR).
Kanada: IC obvestilo
Ta naprava ustreza standardom RSS, ki so izvzeti iz licence Industry Canada. Za delovanje veljata naslednja dva pogoja: (1) ta naprava ne sme povzročati motenj in (2) ta naprava mora sprejeti kakršne koli motnje, vklučno z motnjami, ki lahko povzročijo neželeno delovanje naprave.
Ta oprema je v skladu z omejitvami izpostavljenosti sevanju IC, dolocenimi za nenadzorovano okolje, in ustreza pravilom IC RSS-102 za izpostavljenost radijskim frekvencam (RF). Ta oprema ima zelo nizke ravni radiofrekvencne energije, za katere se steje, da so ustrezne brez potrebe po preskušanju specificičnega absorpcijskega razmerja (SAR).
GUIDE BT
RECON BT
INSTRUCTIONS
CODEPKAHNE
1. BBEDEHNE 3
1.1 MAPKINPOBKA 4
1.2 OTBETCTBEHHOCTb. 5
1.3 YCJIOBnI IAPAHNTNI 5
1.4 IOPNIMUeCKN AIDPEC KOMNAHNI UHTPA TEXHNUeCKO NOIDEPKKN 6
1.5 HADJIEXKAUEE ICSIOJIb3OBAHNE 6
1.6 CEJEBARIpyPNAHEO5XODIMbIOBbEM3HAHNI 6
1.7 CYLCECTBEHHbIE YCIOBnI 7
1.8 TEXHnueCKNE XAPAKTEPNCTIKN 7
