РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Guide BT Black Diamond

4.7.1 Повторный сход лавины | Auto-Search-to-Send (Автоматическое переключение из режима поиска в

• режим передачи сигнала) p. 16
• 4.7.2 Использование p. 16
• 4.8 РЕЖИМ ПОИСКА | СТРАТЕГИЯ ПОИСКА p. 17
• 4.8.1 Экстренный случай p. 17
• 4.8.2 Поиск сигнала p. 18
• 4.8.3 Грубый поиск p. 19
• 4.8.4 Точный поиск p. 20
• 4.8.5 Точное определение места p. 21
• 4.8.6 Групповой несчастный случай | Функция метки (MARK) p. 21
• 4.9 Функции GUIDE BT p. 22
• 4.9.1 Вибрация p. 22
• 4.9.2 Расширенная функция групповой проверки и профессиональный режим p. 22
• 4.9.3 Настройка радиуса отображения меток p. 22
• 4.9.4 Уклономер p. 22
• 4.9.5 Сканирование и выбор пострадавшего p. 23
• 4.9.6 Аналоговый режим p. 24
• 4.9.7 Режим TX600 p. 24
• 5. Управление устройством через приложение PIEPS p. 25

6. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ХРАНЕНИЕ, УТИЛИЗАЦИЯ .... 27

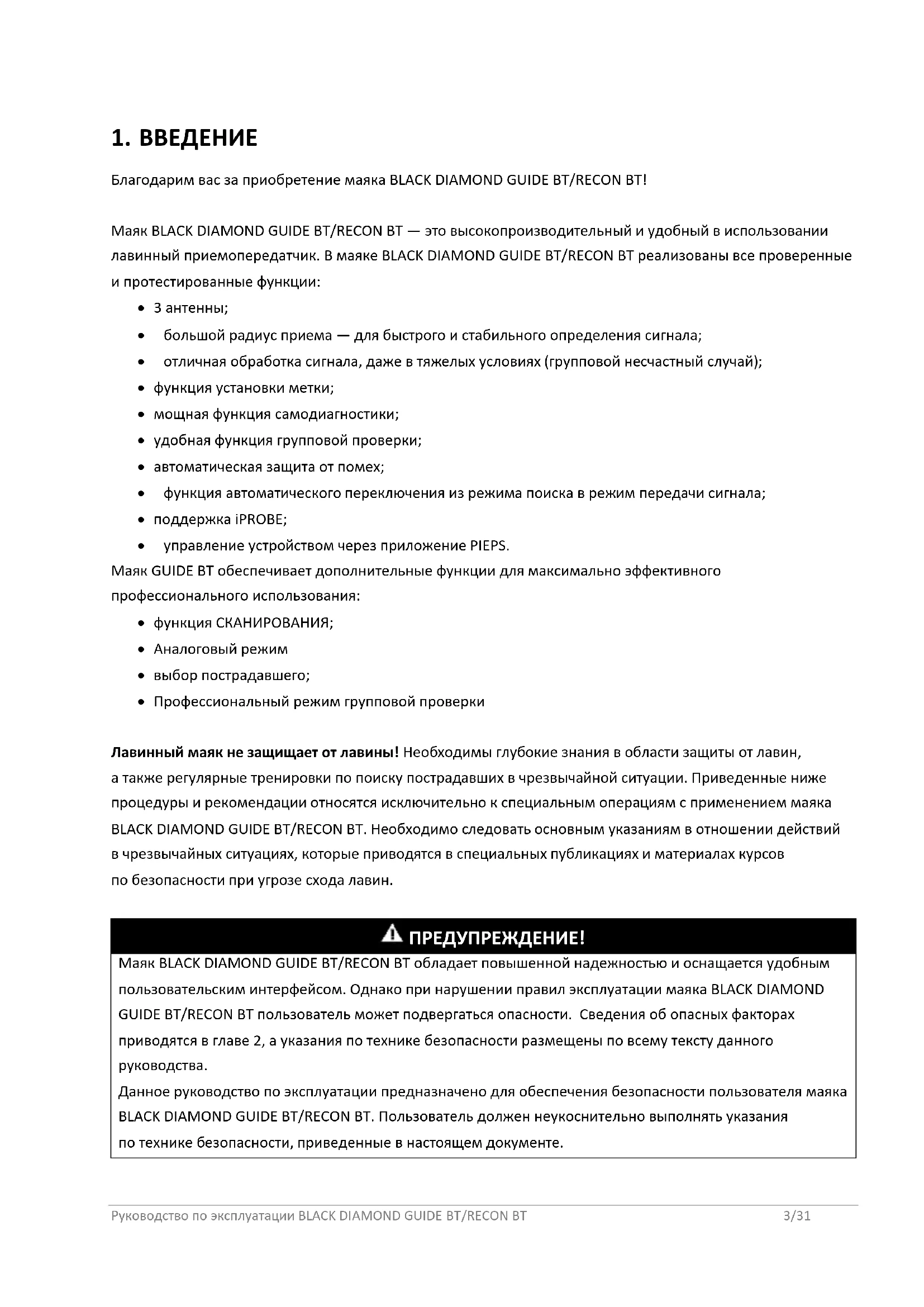

Благодарим вас за приобретение маяка BLACK DIAMOND GUIDE BT/RECON BT! Маяк BLACK DIAMOND GUIDE BT/RECON BT — это высокопроизводительный и удобный в использовании лавинный приемопередатчик. В маяке BLACK DIAMOND GUIDE BT/RECON BT реализованы все проверенные и протестированные функции:

• большой радиус приема — для быстрого и стабильного определения сигнала;

• отличная обработка сигнала, даже в тяжелых условиях (групповой несчастный случай);

• функция установки метки;

• мощная функция самодиагностики;

• удобная функция групповой проверки;

• автоматическая защита от помех;

• функция автоматического переключения из режима поиска в режим передачи сигнала;

• управление устройством через приложение PIEPS. Маяк GUIDE BT обеспечивает дополнительные функции для максимально эффективного профессионального использования:

• функция СКАНИРОВАНИЯ;

• выбор пострадавшего;

• Профессиональный режим групповой проверки Лавинный маяк не защищает от лавины! Необходимы глубокие знания в области защиты от лавин, а также регулярные тренировки по поиску пострадавших в чрезвычайной ситуации. Приведенные ниже процедуры и рекомендации относятся исключительно к специальным операциям с применением маяка BLACK DIAMOND GUIDE BT/RECON BT. Необходимо следовать основным указаниям в отношении действий в чрезвычайных ситуациях, которые приводятся в специальных публикациях и материалах курсов по безопасности при угрозе схода лавин. ПРЕДУПРЕЖДЕНИЕ! Маяк BLACK DIAMOND GUIDE BT/RECON BT обладает повышенной надежностью и оснащается удобным пользовательским интерфейсом. Однако при нарушении правил эксплуатации маяка BLACK DIAMOND GUIDE BT/RECON BT пользователь может подвергаться опасности. Сведения об опасных факторах приводятся в главе 2, а указания по технике безопасности размещены по всему тексту данного руководства. Данное руководство по эксплуатации предназначено для обеспечения безопасности пользователя маяка BLACK DIAMOND GUIDE BT/RECON BT. Пользователь должен неукоснительно выполнять указания по технике безопасности, приведенные в настоящем документе.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 4/31 Перед началом эксплуатации маяка BLACK DIAMOND GUIDE BT/RECON BT необходимо изучить и усвоить информацию, приведенную в данном руководстве по эксплуатации. Компания Black Diamond Equipment не несет ответственности за технические неточности и опечатки, допущенные в настоящем документе, и не принимает претензий относительно прямого или косвенного ущерба, возникшего во время транспортировки или использования данного руководства, а также в результате использования сведений, приведенных в данном руководстве.

Black Diamond Equipment, июль 2022 г. Текст перевода оригинальной версии руководства защищается законом об авторских правах. Все права, в частности права на воспроизведение, распространение и перевод документа, защищены. Запрещается воспроизводить, хранить, обрабатывать, копировать или распространять настоящий документ, а также отдельные фрагменты настоящего документа с помощью электронных систем в любом виде (фотокопия, микропленка и др.) без письменного разрешения компании Black Diamond Equipment. Нарушение этого требования преследуется по закону.

В соответствии с применимыми нормативами на маяк BLACK DIAMOND GUIDE BT/RECON BT и (или) на упаковку данного устройства может наноситься следующая маркировка.

Символ соответствия CE: указывает на соответствие изделия требованиям соответствующих директив ЕС. См. главу 7 Соответствие стандартам.

Символ соответствия UKCA: указывает на соответствие изделия требованиям соответствующих директив Великобритании. См. главу 7 Соответствие стандартам. R-NZ знак соответствия требованиям Новой Зеландии.

Символ «мусорная корзина»: рекомендует пользователю утилизировать отходы электрического и электронного оборудования отдельно от несортированных бытовых

FCC ID FCC ID: указывает на соответствие требованиям части 15 свода правил FCC. IC ID IC ID: указывает на соответствие требованиям стандартов RSS Министерства промышленности Канады (Industry Canada) для нелицензируемого оборудования.

Логотип Bluetooth®: торговое наименование и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими компании Bluetooth SIG, Inc.; любое использование таких знаков компанией Black Diamond Equipment осуществляется в рамках лицензии. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам.

12-разрядный серийный номер: идентификационный номер; используется для регистрации устройства. Первые 4 цифры — год и неделя выпуска изделия.

Знак повторной переработки.

Знак батареи: указывает на наличие батареи в составе данного изделия и соблюдение правил установки батареи.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 5/31

Пиктограмма с указанием: рекомендация для пользователей ознакомиться с инструкциями и предупреждениями.

Товарный знак компании Black Diamond.

Логотип Black Diamond. GUIDE BT Пример наименования модели изделия.

Сведения, содержащиеся в настоящем руководстве по эксплуатации, приводятся для описания данного устройства и не являются гарантией функционального соответствия данного изделия. Компания не принимает претензии относительно ущерба в следующих случаях:

• ненадлежащее использование;

• несоблюдение требований настоящего руководства по эксплуатации;

• несанкционированные модификации маяка BLACK DIAMOND GUIDE BT/RECON BT;

• нарушение правил обращения с маяком BLACK DIAMOND GUIDE BT/RECON BT;

• использование маяка BLACK DIAMOND GUIDE BT/RECON BT при наличии его очевидного износа;

• несанкционированный, неправильно выполненный ремонт;

• экстренные ситуации, воздействие внешних факторов или обстоятельств непреодолимой силы.

УВЕДОМЛЕНИЕ Незначительное изменение или модификация устройства без явного разрешения производителя может привести к запрету на использование данного устройства.

1.3 УСЛОВИЯ ГАРАНТИИ

Производитель предоставляет гарантию на 2 года. Гарантия действует с даты приобретения устройства и распространяется на производственный брак и дефекты материалов, используемых в маяке BLACK DIAMOND GUIDE BT/RECON BT. Гарантия не распространяется на батарею, систему переноски, петлю для ношения на руке и чехол, а также на ущерб, который может возникнуть в результате неправильного использования или разборки устройства лицами, не имеющими соответствующего разрешения. Компания не дает никаких других гарантий и не несет ответственности за последующий ущерб. При оформлении претензии в точке продажи необходимо предоставить документ, подтверждающий факт приобретения данного устройства, и описание неисправности или дефекта. Зарегистрируйте свой маяк BLACK DIAMOND GUIDE BT/RECON BT в приложении PIEPS (iOS, Android) или на веб-сайте my.pieps.com, и вы получите:

• продление гарантии с 2 до 5 лет;

• важные сведения об обновлениях программного обеспечения.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 6/31

1.4 ЮРИДИЧЕСКИЙ АДРЕС КОМПАНИИ И ЦЕНТРА ТЕХНИЧЕСКОЙ

1.5 НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ

Маяк BLACK DIAMOND GUIDE BT/RECON BT (лавинный приемопередатчик) предназначен для поиска и локализации людей, пострадавших в результате схода лавины, и должен использоваться только по назначению. Использование данного устройства в других целях допускается только с письменного разрешения компании Black Diamond Equipment. В результате ненадлежащего использования возникает опасность для человека и риск повреждения устройства. Маяк BLACK DIAMOND GUIDE BT/RECON BT не является полностью автоматическим устройством; лишь часть функций поддерживают автоматический режим. Поэтому перед началом эксплуатации маяка BLACK DIAMOND GUIDE BT/RECON BT следует тщательно изучить и усвоить информацию, приведенную в настоящем документе. При ненадлежащем использовании устройства претензии в рамках гарантии не принимаются. Маяк BLACK DIAMOND GUIDE BT/RECON BT разрешается эксплуатировать только при соблюдении условий, указанных в настоящем

1.6 ЦЕЛЕВАЯ ГРУППА И НЕОБХОДИМЫЙ ОБЪЕМ ЗНАНИЙ

Любой человек, покидающий безопасную зону и проникающий на открытую, незащищенную территорию горного склона (например, во время катания на лыжах или сноуборде, а также при выполнении спасательной операции в горах), должен использовать лавинный маячок в составе другого лавинного аварийно-спасательного оборудования. Пользователь маяка BLACK DIAMOND GUIDE BT/RECON BT должен выполнять следующие требования.

• Изучить настоящее руководство по эксплуатации.

• Человек со слабым зрением должен убедиться в том, что способен легко читать обозначения, а также информацию, отображаемую на дисплее устройства, и инструкции, приведенные в настоящем документе.

• Если человек с нарушениями слуха не слышит звуковые сигналы, он должен убедиться в том, что может правильно интерпретировать сведения, отображаемые на дисплее, согласно указаниям настоящего руководства по эксплуатации.

• Регулярное обучение позволяет обеспечить безопасность и эффективность эксплуатации маяка BLACK DIAMOND GUIDE BT/RECON BT.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 7/31

1.7 СУЩЕСТВЕННЫЕ УСЛОВИЯ

Маяк BLACK DIAMOND GUIDE BT/RECON BT изготовлен в соответствии с передовыми достижениями в области науки и техники и отвечает требованиям правил и нормативов в области охраны труда и здоровья. Однако при нарушении правил эксплуатации или ненадлежащем использовании данного устройства возникают следующие риски:

• угроза жизни и здоровью пользователя или третьих лиц;

• риск повреждения маяка BLACK DIAMOND GUIDE BT/RECON BT и собственности пользователя;

• риск неэффективного использования маяка BLACK DIAMOND GUIDE BT/RECON BT.

1.8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование изделия

BLACK DIAMOND GUIDE BT/RECON BT

Частота передачи 457 кГц Уровень сигнала макс. 7 дБ (мкА/м) (2,23 мкА/м) на расстоянии 10 м Частота передачи по Bluetooth® 2,402–2,480 ГГц Мощность передачи по Bluetooth® 0 дБм Источник питания 3 щелочные батареи AAA LR03 1,5 В или 3 литиевые батареи AAA FR03 1,5 В Продолжительность автономной работы от батарей 400/200 ч (щелочные), 600/300 ч (литиевые) Ширина зоны поиска 60 m. Размеры (Д x Ш x В) 118 x 76 x 29 mm

230/220 g (вкл. батарею) Диапазон температур от −20 до +45 °C (от −4 до +113 °F) Диапазон температур хранения от –25 до +70 °C (от –13 до +158 °F)

Настоящее руководство по эксплуатации структурировано согласно применимым нормативам ЕС и содержит указания по технике безопасности. Каждый пользователь несет персональную ответственность за выполнение данных указаний по технике безопасности. В этой главе приводятся все сведения по технике безопасности. При возникновении затруднений в понимании данной информации обратитесь за помощью в центр

2.1 СИГНАЛЬНЫЕ СЛОВА В УКАЗАНИЯХ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Непосредственная угроза для жизни человека Указание по технике безопасности, обозначенное сигнальным словом ОПАСНО, указывает на непосредственную угрозу для жизни человека!Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 8/31

ПРЕДУПРЕЖДЕНИЕ Опасность получения тяжелой травмы и повреждения оборудования Указание по технике безопасности, обозначенное сигнальным словом ПРЕДУПРЕЖДЕНИЕ, указывает на опасную ситуацию, которая может привести

Риск повреждения оборудования и получения легкой травмы Указание по технике безопасности, обозначенное сигнальным словом ОСТОРОЖНО, указывает на потенциально опасную ситуацию, которая в первую очередь может привести к повреждению оборудования. УВЕДОМЛЕНИЕ Слово УВЕДОМЛЕНИЕ указывает на вспомогательную информацию.

2.2 ОБЩИЕ ПРАВИЛА И ОБЯЗАННОСТИ В ОБЛАСТИ ТЕХНИКИ

БЕЗОПАСНОСТИ При эксплуатации маяка BLACK DIAMOND GUIDE BT/RECON BT применяются следующие общие правила и требования в области техники безопасности.

• Маяк BLACK DIAMOND GUIDE BT/RECON BT разрешается эксплуатировать только в исправном

• Запрещается изменять конструкцию или модифицировать маяк BLACK DIAMOND GUIDE BT/RECON BT без письменного разрешения компании Black Diamond Equipment.

• Запрещается устранять дефекты или неисправности без соответствующих полномочий. При необходимости обращайтесь за консультацией в центр технической поддержки нашей компании. Маяк BLACK DIAMOND GUIDE BT/RECON BT разрешается использовать только после устранения дефекта/неисправности.

• Пользователь должен неукоснительно соблюдать правила эксплуатации и выполнять указания по технике безопасности, приведенные в настоящем документе.

2.3 ПРЕДУПРЕЖДЕНИЕ О ПОМЕХАХ

Лавинные маяки обладают высокой чувствительностью к электрическим и магнитным полям. Маяки Black Diamond спроектированы так, чтобы уменьшать влияние таких помех, однако для этого пользователь обязан соблюдать основные правила эксплуатации:

• носите с собой только самые необходимые электронные устройства;

• обеспечьте максимальное расстояние между маяком и любыми источниками электронных, магнитных и металлических помех (например, телефонами, смарт-часами, радиоприемниками, одеждой с подогревом и электронными подушками безопасности);

• рекомендуемое минимальное расстояние для маяка в режиме SEND (ПЕРЕДАЧА) — 20 см, в режиме SEARCH (ПОИСК) — 50 см;

• в режиме SEND (ПЕРЕДАЧА) носите маяк на передней стороне тела;

• в режиме SEARCH (ПОИСК) увеличьте расстояние: возьмите маяк в руку и немного вытяните ее перед собой;

• заранее продумайте размещение возможных источников помех: смарт-часы, перчатки с подогревом и аналогичные предметы должны находиться от маяка в режиме поиска сигнала на расстоянии не менее 50 см.

• На маяке должна быть установлена последняя версия микропрограммного обеспечения.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 9/31

2.4 ОСТАТОЧНЫЕ РИСКИ | МЕРЫ ПРЕДУПРЕЖДЕНИЯ

Несмотря на все усилия, направленные производителем на обеспечение максимальной безопасности маяка BLACK DIAMOND GUIDE BT/RECON BT, существует вероятность наличия остаточных рисков, которые подлежат оценке. Все остаточные риски, выявленные в результате такой оценки, и соответствующие меры предупреждения описываются в данной главе.

Опасность потери устройства Переноску устройства следует осуществлять с использованием специальной системы для переноски! Устройство следует фиксировать с помощью шнура!

Риск нарушения передачи сигнала при активированной функции Bluetooth Режим передачи данных по Bluetooth предназначен только для управления устройством и обучения! Запрещается использовать режим Bluetooth в зоне лавинной опасности!

Опасность потери устройства при измерении угла наклона склона Несмотря на то, что маяк GUIDE BT продолжает передачу сигнала при работе уклономера, эту функцию следует использовать только в целях обучения. Запрещается использовать режим уклономера в зоне лавинной опасности!

Риск взрыва батареи в результате использования батареи ненадлежащего типа или использования неисправной батареи Используйте только щелочные батареи AAA LR03 (1,5 В) или 3 литиевых батареи AAA FR03 (1,5 В)! Запрещается использовать поврежденные батареи! Использование литиевых батарей необходимо подтвердить в приложении PIEPS!

Риск ошибки при измерении уровня заряда батареи в результате использования батареи ненадлежащего типа Используйте только щелочные батареи AAA LR03 (1,5 В) или 3 литиевых батареи AAA FR03 (1,5 В)! Использование литиевых батарей необходимо подтвердить в приложении PIEPS!

ПРЕДУПРЕЖДЕНИЕ Риск повреждения органов слуха в условиях повышенного звукового давления Не подносите устройство к уху! Устройство рекомендуется держать на расстоянии не менее 50 см.

Опасность сдавливания частей тела Опасность сдавливания частей тела при использовании переключателей!

Риск отказа или повреждения устройства в результате воздействия высоких

Не подвергайте устройство воздействию температур, превышающих максимальные рабочие значения! Устройство следует хранить в местах, исключающих прямоеРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 10/31 воздействие солнечного излучения! В результате воздействия высоких температур устройство может выйти из строя!

УВЕДОМЛЕНИЕ Пользователь должен внимательно изучить руководство по эксплуатации!

• 3 щелочных батареи (в отсеке для батарей)

• 1 система для переноски устройства BLACK DIAMOND GUIDE BT/RECON BT

• 1 петля для ношения на руке (только для Guide BT)

• 1 краткое руководство по началу работы После распаковки убедитесь в наличии всех компонентов и в отсутствии повреждений. При необходимости обратитесь к продавцу изделия или в службу поддержки нашей компании. Утилизировать упаковку следует с соблюдением экологических нормативов и правил охраны окружающей среды (бумагу отдельно, пластик отдельно и т. д.).Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 11/31

(1A) ЖК-экран (с подсветкой) (1B) Переключатель

(1C) Блокировка переключателя (1D) Кнопка MARK (МЕТКА) (1E) Кнопка SCAN (СКАНИРОВАНИЕ) * (1F) Динамик (1G) Индикатор управления передачей (1H) Отсек для батарей

(2A) Индикатор направления (2B) Индикатор расстояния (2C) Символ передачи (2D) Уровень заряда и тип

(2E) MARK (можно установить

(2F) Активная антенна, осуществляющая передачу (2G) Количество пострадавших (1–3) (2H) Количество пострадавших (4 или более) (2J) Отмеченный передатчик (2K) Включен интерфейс Bluetooth (2L) Режим уклономера * (2M) Режим TX600 * (2N) Режим SCAN (СКАНИРОВАНИЕ) * (2P) Аналоговый режим * (2Q) Символ измерения для режима сканирования/аналогового режима *

4.2 СИСТЕМА ПЕРЕНОСКИ

Компания BLACK DIAMOND рекомендует носить маяк в системе переноски (3A). Для защиты экрана от повреждений укладывайте маяк экраном к телу (3B). При этом виден (3C) светодиодный индикатор управления передачей (1G). Систему переноски нужно носить как минимум под одним слоем одежды во избежание повреждения или утери во время падения или схода лавины. Входящая в комплект петля для ношения на руке (только Guide BT) предназначена для использования в целях обучения.

Опасность потери устройства Переноску устройства следует осуществлять только с использованием специальной системы для переноски! Устройство следует фиксировать с помощью шнура!Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 12/31

4.3 ВКЛЮЧЕНИЕ | САМОДИАГНОСТИКА | РЕЖИМ ПЕРЕДАЧИ

Всегда вручную проверяйте, что переключатель надежно зафиксирован в нужном Несмотря на наличие комплексной самопроверки, перед каждым выходом требуется обязательно проверять работу маяка в режимах SEND (ПЕРЕДАЧА) и SEARCH (ПОИСК)! Каждый член группы должен убедиться, что режимы SEND (ПЕРЕДАЧА) и SEARCH (ПОИСК) функционируют правильно.

Включение: сдвиньте блокировку переключателя (1C) влево, а переключатель (1B) — вверх в положение SEARCH (ПОИСК). Затем отпустите блокировку переключателя (1C) и сдвиньте переключатель (1B) вниз, пока он не зафиксируется в положении SEND (ПЕРЕДАЧА). На экране отображается следующая информация: версия микропрограммного обеспечения, заряд батарей, ход самодиагностики (4A), результат самодиагностики (4B), обратный отсчет групповой проверки (4C) и, наконец, значок передачи и активная антенна, используемая для передачи сигнала (4D). Устройство находится в режиме передачи, светодиодный индикатор управления передачей (1G) мигает. УВЕДОМЛЕНИЕ

Во время самодиагностики минимальное расстояние между данным устройством и другими устройствами, в том числе электронными, магнитными и металлическими источниками помех, должно составлять не менее 5 метров. Всегда вручную проверяйте, что переключатель надежно зафиксирован в нужном положении. Свободное движение переключателя допускается только в том случае, если блокировка переключателя не отключена.

После успешного завершения процедуры самодиагностики на дисплее (4B) отображается результат «OK». При возникновении ошибки устройство генерирует звуковой сигнал и на дисплее отображается символ «E» в комбинации с номером (4E). Коды ошибок см. в главе 6.1.

микропрограммного обеспечения Уровень заряда/тип

(AL = щелочные, LI = литиевые) Положительный

Send-Vibra GUIDE BT также имеет дополнительную функцию тактильного подтверждения отправки (10-кратная вибрация).

4EРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 13/31 По умолчанию эта функция включена. Ее можно отключить в диспетчере устройств приложения PIEPS.

4.4 ФУНКЦИЯ ГРУППОВОЙ ПРОВЕРКИ

В лавинном маяке Black Diamond Guide BT/Recon BT предусмотрена возможность групповой проверки. Она не заменяет стандартную проверку режимов, но ускоряет процесс в случае больших групп. В режиме групповой проверки радиус приема ограничен 1 м.

Стандартная функция групповой

Проверка: частота Расширенная функция групповой

Только GUIDE BT Проверка: частота/импульс/период Включение в приложении Pieps

Нажмите и удерживайте кнопку MARK (МЕТКА) (1D) во время обратного отсчета групповой проверки (CH) Нажмите и удерживайте кнопку SCAN (СКАНИРОВАНИЕ) (1E) во время обратного отсчета групповой проверки (CH)

• Индикация расстояния = OK

• ER = ошибка (частота не соответствует стандарту)

• OK = положительный результат

• ER = ошибка (один или несколько параметров передачи не соответствуют стандарту)

Для проверки современных цифровых устройств с 3 антеннами достаточно стандартной функции групповой проверки. Расширенная функция групповой проверки рекомендуется для проверки старых устройств (аналоговых устройств с одной антенной). Показания на дисплее для стандартной функции групповой проверки

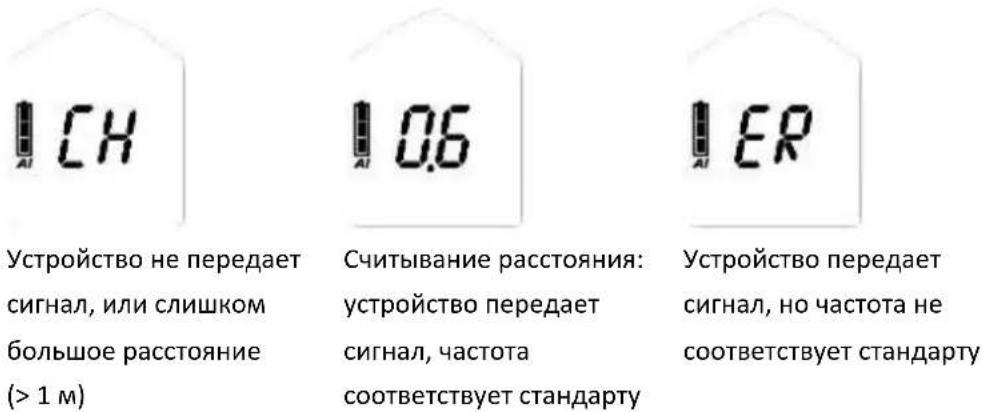

Устройство не передает сигнал, или слишком большое расстояние (> 1 м) Считывание расстояния: устройство передает сигнал, частота соответствует стандарту Устройство передает сигнал, но частота не соответствует стандартуРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 14/31 Показания на дисплее для расширенной функции групповой проверки

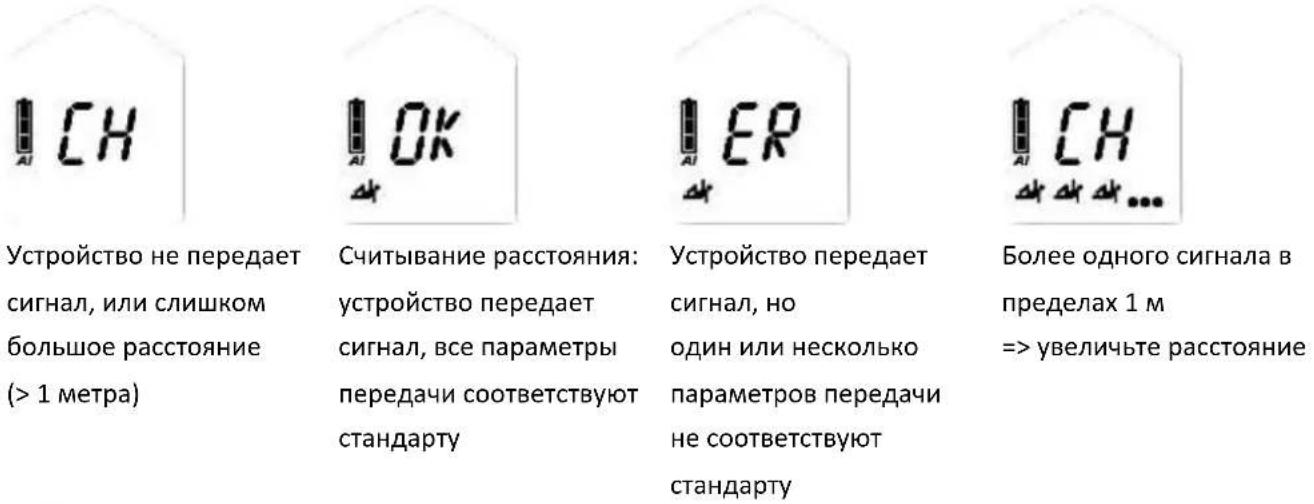

Устройство не передает сигнал, или слишком большое расстояние (> 1 метра) Считывание расстояния: устройство передает сигнал, все параметры передачи соответствуют

один или несколько параметров передачи не соответствуют

Более одного сигнала в пределах 1 м => увеличьте расстояние

Отображение непрерывной волны | индикация на устаревших устройствах (см. главу 4.8.6)

Профессиональный режим групповой проверки Устройство GUIDE BT также имеет профессиональный режим. Профессиональный режим позволяет осуществлять проверку передачи и приема без выхода из режима групповой проверки. По умолчанию эта функция отключена. Ее можно включить в диспетчере устройств приложения PIEPS.

• Наклоните маяк GUIDE BT вниз для передачи в режиме групповой проверки.

• Наклоните маяк GUIDE BT вверх для приема в режиме групповой проверки.

ПОИСК в профессиональном

Комплексная проверка лавинного маяка в профессиональном режиме

(1) Проверка приема Лидер группы => ПЕРЕДАЧА в профессиональном режиме: выполняет ли устройство передачу? Все остальные члены группы => режим поиска: выполняет ли устройство прием? (2) Проверка передачи Лидер группы => ПОИСК в профессиональном режиме: выполняет ли устройство прием?Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 15/31 Все остальные члены группы => режим поиска: выполняет ли устройство передачу? УВЕДОМЛЕНИЕ Проверку приема можно совместить с проверкой дальности, выбрав большое расстояние (50 м).

4.5 ПОЛЕЗНЫЕ ФОНОВЫЕ ФУНКЦИИ

Устройство обеспечивает максимальную поддержку фоновых функций в режимах передачи и поиска!

4.5.1 Защита от помех

• Автоматическое переключение антенн | защита в режиме передачи Если на передающую антенну воздействует внешний сигнал помехи, система осуществляет переключение антенн, и передачу начинает выполнять другая антенна. Передача сигнала устройством BLACK DIAMOND GUIDE BT/RECON BT всегда осуществляется в режиме максимальной

• Проверка сигнала | защита в режиме поиска Отображается только проверенный сигнал с частотой 457 кГц. Устройство BLACK DIAMOND GUIDE BT/RECON BT отлично фильтрует ложные сигналы! Внешний сигнал помехи и рекомендации в отношении расстояний Лавинные маяки обладают высокой чувствительностью к источникам электромагнитных помех. Поэтому все производители рекомендуют соблюдать минимальное расстояние до электронных и магнитных устройств, металлических предметов и источников электромагнитных помех (мобильных телефонов, радиоприемников, ключей, магнитных замков, смарт-часов, перчаток с подогревом, электронных подушек безопасности и т. д.): минимальное расстояние в режиме передачи сигнала — 20 см; минимальное расстояние в режиме поиска — 50 см.

4.5.2 Поддержка PIEPS iPROBE

Маяки с функцией поддержки iPROBE* автоматически деактивируются при зондировании с использованием электронного щупа PIEPS iPROBE. Это позволяет исключить наложение сигналов; при этом на дисплее маяка-приемника автоматически отображается следующий по мощности сигнал. Максимальная эффективность при групповых несчастных случаях!

• Режим iPROBE-Support автоматически активирован в маяках с микропрограммным обеспечением версии 1.1 и ниже.

• Режим iPROBE-Support автоматически деактивирован в маяках с микропрограммным обеспечением версии 1.2 и выше, при этом его можно активировать через приложение PIEPS.

Сдвиньте блокировку переключателя (1C) влево, а переключатель (1B) — вверх в положение SEARCH (ПОИСК). Примечание. Переключатель не фиксируется в положении SEARCH (ПОИСК).

Сдвиньте переключатель (1B) вниз, пока он не зафиксируется в положении SEND (ПЕРЕДАЧА).

4.7.1 Повторный сход лавины | Auto-Search-to-Send (Автоматическое переключение из

режима поиска в режим передачи сигнала) Функция автоматического переключения из режима поиска в режим передачи сигнала — режим Auto- revert (Автовозврат) — обеспечивает дополнительный уровень защиты в случае повторного схода лавины. По умолчанию эта функция отключена. Ее можно включить в диспетчере устройств приложения PIEPS. Когда функция включена, устройство автоматически переключается из режима SEARCH (ПОИСК) в режим SEND (ПЕРЕДАЧА) по истечении определенного времени без движения (при попадании в лавину). Эта функция обладает следующими свойствами:

• инициализация по движению;

• короткое время переключения;

• продолжительный период предупреждающей сигнализации и обратный отсчет перед переключением;

• непрерывный звуковой сигнал, даже после переключения.

При включенной функции Auto-Revert в режиме поиска по истечении заданного времени отсутствия движения приемопередатчик начнет процесс автоматического возврата. Начнется обратный отчет с соответствующим звуковым сигналом, как показано ниже. Если во время обратного отсчета нажать кнопку метки, таймер будет сброшен, а приемопередатчик останется в режиме поиска. Если во время обратного отсчета обнаружится сигнал, таймер также будет сброшен, а приемопередатчик останется в режиме поиска.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 17/31

Выключите устройство или нажмите кнопку MARK (МЕТКА) Выключите устройство или переключите его в режим передачи

ВРЕМЯ АКТИВАЦИИ ПРЕДУПРЕДИТЕЛЬНОГО СИГНАЛА Значение 1 (60 с) 0:30 мин Значение 2 (90 с) 1:00 мин Значение 3 (120 с) 1:30 мин

ПЕРЕКЛЮЧЕНИЕ В РЕЖИМ ПЕРЕДАЧИ 1:00 мин 1:30 мин 2:00 мин

4.8 РЕЖИМ ПОИСКА | СТРАТЕГИЯ ПОИСКА

4.8.1 Экстренный случай

Благодаря эффективной системе коллективного поиска пострадавший человек имеет больше шансов на спасение. Правила поведения в экстренной ситуации: СОХРАНЯЙТЕ СПОКОЙСТВИЕ, ОСМОТРИТЕСЬ, ПОДАЙТЕ СИГНАЛ, ДЕЙСТВУЙТЕ СОГЛАСОВАННО! (1) Сохраняйте спокойствие и осмотритесь

• Существуют ли другие опасные факторы?

• Определите количество пострадавших!

• Определите начальную зону поиска! (2) Вызовите помощь по экстренному номеру

• EU 112, AT 140, CH 1414, IT 118, FR 15, NA 911 (3) Поиск пострадавших людей

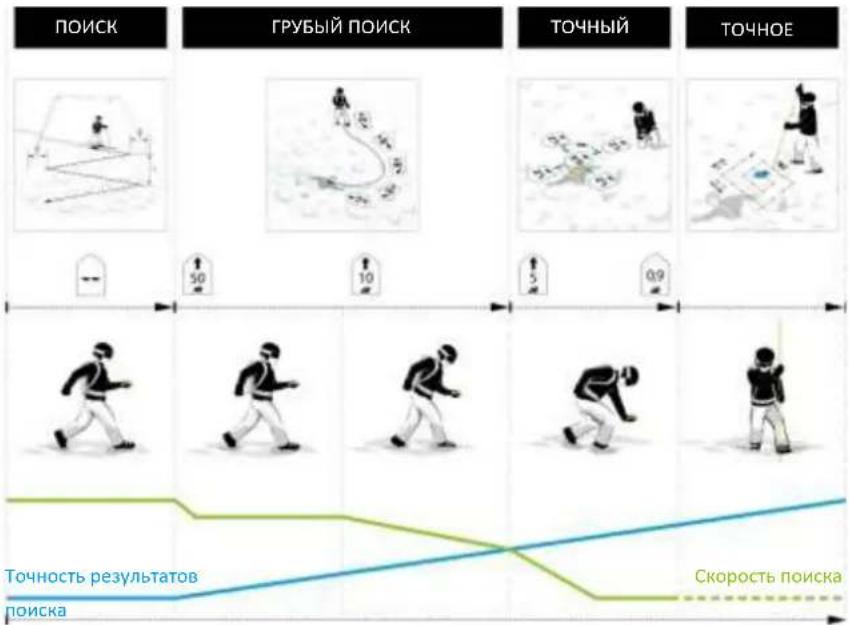

• Поиск сигнала (на слух, на глаз, по маяку)

• Грубый поиск (начиная с первичного сигнала)

• Точный поиск (ближе 5 м по поверхности)

• Точное определение места (систематическое прощупывание)Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 18/31 (4) Систематическая раскопка (5) Первая помощь (6) Эвакуация

Начните поиск первичного сигнала в начальной зоне поиска, следите за визуальными и звуковыми сигналами. Все участники поиска, в том числе наблюдающие, должны переключить свои устройства в режим поиска (или режим ожидания)! Проследите за соблюдением рекомендаций в отношении расстояния до источников внешних помех. Располагайте маяк на расстоянии не менее 50 см (20") от любых электронных, магнитных и металлических источников помех. Маяк BLACK DIAMOND GUIDE BT/RECON BT позволяет принимать сигнал в круговом диапазоне и обеспечивает корректную индикацию направления и расстояния до точки обнаружения начального сигнала. Благодаря этому для выбора направления поиска не требуется поворачивать устройство. Все сигналы, находящиеся в максимальном радиусе приема и поступающие от устройств пострадавших людей, принимаются одновременно.

Быстро пройдите расстояние, равное ширине полосы поиска, в области поиска. Рекомендованная ширина полосы поиска для маяков BLACK DIAMOND GUIDE BT/RECON BT составляет 60 м. Экран будет показывать отсутствие

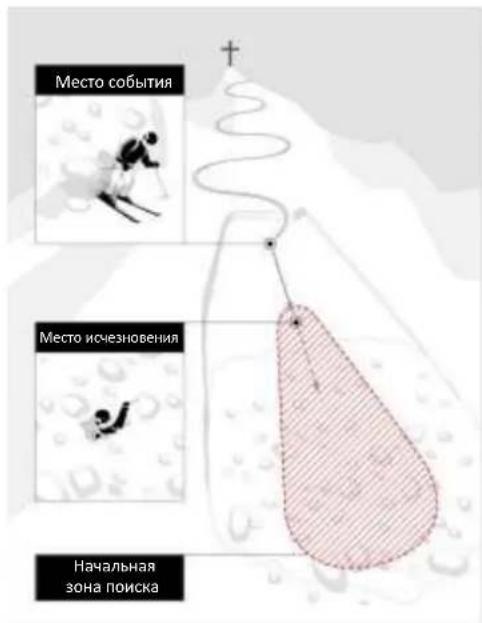

Место события Место исчезновения

Точность результатов

Скорость поискаРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 19/31

Один спасатель на лыжах для поиска сигнала Один спасатель без лыж для поиска сигнала Большее количество спасателей для поиска сигнала d = ширина зоны поиска

После приема сигнала на дисплее отображается направление распространения наиболее мощного сигнала и расстояние до источника этого сигнала. Количество пострадавших, обнаруженных в радиусе приема, указывается в виде соответствующего количества фигурок человека.

Вибрация при обнаружении начального сигнала

GUIDE BT также имеет дополнительную функцию тактильного уведомления об обнаружении начального сигнала. Это позволяет спасателям сосредоточиться на визуальном поиске на поверхности во время поиска сигнала.

Контролируя значение расстояния (должно уменьшаться), незамедлительно следуйте в направлении, которое указывает стрелка. Если значение расстояния увеличивается, измените направление поиска на 180°.

направоРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 20/31

УВЕДОМЛЕНИЕ Во время поиска сохраняйте спокойствие, будьте бдительны. Избегайте резких движений!

Начиная с расстояния 5 м скорость поиска следует значительно уменьшить (до 50 см/с). Одновременно начните более детально осматривать снежную поверхность. Индикация направления поиска прекращается при достижении расстояния 2 метра, что позволяет исключить вероятность разночтений во время точного поиска. Повторно уменьшите скорость поиска и путем перекрестных движений определите положение, при котором на дисплее отображается минимальное значение расстояния. В режиме точного поиска действует динамический звуковой сигнал: чем меньше расстояние до целевой точки, тем выше/чаще звучит сигнал.

Перед тем как устройство прекратит отображать стрелку направления, определите дальнейшее направление поиска с максимально возможной точностью! Затем, выбрав наилучшее положение антенны и не теряя времени на перекрестные движения, продолжайте движение в направлении передающего маяка.

Равномерно перемещайте маяк со скоростью 10 см/с, не поворачивая маяк и удерживая его вблизи поверхности. Выполните поиск вдоль оси Y и определите минимальное значение расстояния. Затем следуйте вдоль оси X. Чтобы убедиться, что расстояние уменьшается, во время перемещения маяка всегда пересекайте точку, соответствующую наименьшему расстоянию. Пометьте точку наименьшего расстояния и приступите к точному определению места.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 21/31

4.8.5 Точное определение места

Начните с указанной на дисплее точки наименьшего расстояния. Выполняйте поиск, направляя щуп перпендикулярно поверхности. Направляйте щуп по ровной траектории с помощью руки, расположенной внизу. Следуя определенной системе, продолжайте поиск до обнаружения пострадавшего. Четко сообщите участникам поисковой операции о месте обнаружения. Чтобы обозначить место раскопки, оставьте щуп в месте обнаружения пострадавшего.

4.8.6 Групповой несчастный случай | Функция метки (MARK)

Наличие нескольких пострадавших отображается на экране несколькими фигурами человека (2G, 2H). На расстоянии 5 м становится доступной функция метки, и при этом отображается символ метки (2E). Кратковременно нажмите кнопку MARK (МЕТКА) (1D), чтобы «скрыть» обнаруженный передатчик. При успешной установке метки вокруг фигуры человека появляется рамка (2J). Затем на экране отображается направление и расстояние до следующего наиболее мощного сигнала в радиусе приема. Если в радиусе приема другие сигналы отсутствуют, на дисплее отображается сообщение об отсутствии сигналов «no signal».

после установки метки

Удаление метки с одного сигнала: нажмите и удерживайте кнопку MARK (МЕТКА) (1D) в течение 3 секунд. Удаление меток со всех сигналов: переключите устройство в режим передачи, а затем снова в режим поиска. Устройство GUIDE BT также позволяет использовать функцию SCAN (СКАНИРОВАНИЕ) для полного сброса.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 22/31 Отображение непрерывной волны | индикация на устаревших устройствах Кроме импульсного сигнала устаревшие аналоговые устройства передают непрерывный волновой сигнал. Чтобы уменьшить влияние до минимального уровня, рекомендуется отойти на несколько шагов после маркировки сигнала такого передатчика.

Сигнал без непрерывной волны Сигнал с непрерывной волной

Маяк BLACK DIAMOND GUIDE BT/RECON BT определяет непрерывный волновой сигнал и отображает наличие этого сигнала посредством мигающих фигурок человека.

Send-Vibra: см. главу 4.3. Вибрация при обнаружении начального сигнала: см. главу 4.8.2.

4.9.2 Расширенная функция групповой проверки и профессиональный режим

См. главу Error! Reference source not found..

4.9.3 Настройка радиуса отображения меток

Диспетчер устройств приложения PIEPS позволяет изменить радиус отображения меток — от 5 м (по умолчанию) до 20 м или максимального расстояния.

Вы можете использовать встроенный трехмерный уклономер, чтобы быстро проверить крутизну склона.

• Положите лыжную палку вдоль склона в той точке, в которой вы хотите выполнить измерение.

• Нажмите и удерживайте кнопку SCAN (СКАНИРОВАНИЕ) (1E) в течение 3 секунд в режиме передачи.

• Установите устройство GUIDE BT на лыжную палку и проверьте отображенное значение. Экран автоматически переключится в режим передачи через 20 секунд.

Опасность потери устройства при измерении угла наклона склона Несмотря на то, что маяк GUIDE BT продолжает передачу сигнала при работе уклономера, эту функцию следует использовать только в целях обучения. Запрещается использовать режим уклономера в зоне лавинной опасности!Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 23/31

4.9.5 Сканирование и выбор пострадавшего

Доступны два режима сканирования. Режим обычного сканирования дает приблизительную информацию о попавших в лавину людях, указывая количество пострадавших в определенном радиусе. Этот режим выбран по умолчанию. Режим подробного сканирования показывает направление и расстояние до каждого пострадавшего и позволяет выбрать пострадавшего. Этот режим можно включить в диспетчере устройств приложения PIEPS. Обычное сканирование Нажмите и удерживайте кнопку SCAN (СКАНИРОВАНИЕ) (1E) в режиме поиска. Устройство GUIDE BT просканирует весь радиус приема и отобразит результаты. Не перемещайтесь и плотно удерживайте устройство в процессе сканирования. Значение 1: общее количество пострадавших в радиусе 5 м Значение 2: общее количество пострадавших в радиусе 20 м Значение 3: общее количество пострадавших в радиусе 60 м Режим сканирования останавливается автоматически, но его также можно прервать повторным нажатием кнопки SCAN (СКАНИРОВАНИЕ).

Подробное сканирование и выбор пострадавшего Нажмите и удерживайте кнопку SCAN (СКАНИРОВАНИЕ) (1E) в режиме поиска. Устройство GUIDE BT сканирует весь радиус приема, после чего указывает направление и расстояние до первого пострадавшего. Для выбора 3 ближайших пострадавших используйте кнопку MARK (МЕТКА) (1D). Выбранный пострадавший обведен рамкой (2J) — для поиска этого пострадавшего используйте значения направления и расстояния. В этом режиме функция метки (MARK) недоступна.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 24/31 Для того, чтобы выйти из режима подробного сканирования и вернуться в режим обычного поиска нажмите кнопку SCAN (СКАНИРОВАНИЕ).

4.9.6 Аналоговый режим

Аналоговый режим можно использовать как для конкретных стратегий поиска, так и для демонстрационных целей (положения антенны). По умолчанию этот режим выключен, его включение осуществляется в диспетчере устройств приложения PIEPS. Нажмите и удерживайте кнопку SCAN (СКАНИРОВАНИЕ) (1E) в течение 3 секунд в режиме поиска. При включении аналогового режима используется наибольший радиус поиска. Для сокращения радиуса поиска используйте кнопку SCAN (СКАНИРОВАНИЕ). Для увеличения радиуса поиска используйте кнопку MARK (МЕТКА). Для того, чтобы выйти из аналогового режима и вернуться в режим обычного поиска нажмите кнопку SCAN (СКАНИРОВАНИЕ) и удерживайте ее нажатой в течение 3 секунд.

Режим TX600 служит для обнаружения PIEPS TX600, мини-передатчика для собак и спасательного оборудования, который передает сигнал на частоте 456 кГц. Включение режима TX600: одновременно нажмите и удерживайте кнопки MARK (МЕТКА) (1D) и SCAN (СКАНИРОВАНИЕ) (1E) в течение 3 секунд в режиме поиска. На экране отобразится «TX» (2M). Выполните обычную процедуру поиска, но используйте ширину полосы поиска, уменьшенную до 20 м. В режиме TX недоступны режим SCAN (СКАНИРОВАНИЕ) и аналоговый режим, но функцию метки (MARK) можно использовать как обычно. Выключение режима TX600: еще раз одновременно нажмите и удерживайте кнопки MARK (МЕТКА) и SCAN (СКАНИРОВАНИЕ) в течение 3 секунд. Также вы можете переключить устройство в режим передачи, а затем снова в режим поиска. На экране перестанет отображаться символ «TX», и устройство GUIDE BT снова будет принимать сигналы на частоте 457 кГц. УВЕДОМЛЕНИЕ Рекомендованная ширина полосы поиска для режима TX600 составляет 20 м.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 25/31

5. УПРАВЛЕНИЕ УСТРОЙСТВОМ ЧЕРЕЗ ПРИЛОЖЕНИЕ PIEPS

Функция Bluetooth и приложение PIEPS позволяют напрямую управлять устройством (например, для обновления ПО), а также обеспечивает удобство использования в режиме обучения. Загрузите приложение PIEPS (Android Play Store, iOS App Store), подключите свой маяк BLACK DIAMOND GUIDE BT/RECON BT и пользуйтесь всеми функциями! Чтобы активировать функцию Bluetooth, при включении маяка нажмите и удерживайте кнопку MARK (МЕТКА) (1D).

Ответственность за обновление микропрограммного обеспечения маяка несет пользователь. Компания Black Diamond рекомендует проверять наличие обновлений в начале каждого сезона и далее ежемесячно, если оборудование используется

Функция Bluetooth активирована Соединение с мобильным устройством установлено

Риск нарушения передачи сигнала при активированной функции Bluetooth Режим передачи данных по Bluetooth предназначен только для управления устройством и обучения. Запрещается использовать режим Bluetooth в зоне лавинной опасности!Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 26/31 Параметры настройки доступны для следующих функций:

Auto-Search-to-Send timeout (60 s/90 s/120 s) (Время ожидания функции автоматического переключения из режима поиска в режим передачи сигнала [60 с/90 с/ 120 с]);

Group check ON/OFF (Режим групповой проверки ВКЛ./ВЫКЛ.); Group check pro-mode ON/OFF (Профессиональный режим групповой проверки ВКЛ./ВЫКЛ.)

Send-Vibra ON/OFF (Вибрации при передаче ВКЛ./ВЫКЛ.)

Scan mode (regular/detailed) (Режим сканирования [обычное/подробное])

Mark range (5 m/20 m/MaxRange) (Радиус меток [5 м/20 м/максимальное расстояние])

Дополнительные функции приложения PIEPS

• РуководстваРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 27/31

6. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ, ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ, ХРАНЕНИЕ, УТИЛИЗАЦИЯ

Корректирующие мероприятия На дисплее отсутствует индикация Проверьте устройство на наличие механических повреждений. Проверьте уровень заряда и тип батареи, а также полярность включения батареи (+/−). Замените батареи. Отправьте устройство в соответствующую точку продаж.

High current (Высокий ток) Эта ошибка исчезает после завершения самодиагностики. Отправьте устройство в соответствующую точку

Эта ошибка отображается постоянно. Устройство не подлежит ремонту. Отправьте устройство в соответствующую точку

Transmitter or receiver or amplifier (Передатчик, приемник или усилитель) Эта ошибка исчезает после завершения самодиагностики. Нарушение функций в режиме передачи или поиска. Повторно выполните самодиагностику в зоне, где отсутствуют электромагнитные помехи (снаружи помещения), и определите электронные, магнитные или металлические источники помех. Если ошибку устранить не удается, отправьте устройство в соответствующую точку продаж.

Processor (Процессор) Эта ошибка отображается постоянно. Устройство не подлежит ремонту. Отправьте устройство в соответствующую точку

Distance and/or direction indicator (Индикатор расстояния и (или) направления) Эта ошибка исчезает после завершения самодиагностики. Нарушение функций индикации направления и (или) расстояния. Отправьте устройство в соответствующую точку

Mode switch safety check (Проверка безопасности переключателя режимов) Эта ошибка исчезает после завершения самодиагностики. Раннее обнаружение потенциальной неисправности переключателя. Переключение между режимами может не работать. Выполните проверку устройства через приложение Pieps и следуйте рекомендациям.

Accelerometer (Акселерометр) Эта ошибка исчезает после завершения самодиагностики. Нарушение функций устройства: не работает функция автоматического Отправьте устройство в соответствующую точку продаж.Руководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 28/31 переключения из режима поиска в режим

Не работает профессиональный режим групповой проверки.

Bluetooth Невозможно активировать функцию Bluetooth, и (или) отсутствует соединение. Функция лавинного маяка работает. Во время самодиагностики работоспособность функции Bluetooth не проверяется; ошибка возникает только при ее активации. Повторите попытку активации функции Bluetooth. Если ошибку устранить не удается, отправьте устройство в соответствующую точку продаж.

Замените батареи, как только индикатор заряда (2D) покажет, что батареи разрядились. Всегда заменяйте все три батареи сразу! Для этого откройте батарейный отсек (1H) и замените батареи, правильно их расположив. Утилизируйте батареи в соответствии с применимыми нормативными актами и положениями вашей страны.

Риск взрыва при неправильном использовании батарей Риск неправильной индикации заряда батарей Используйте только щелочные батареи AAA LR03 (1,5 В) или литиевые батареи AAA FR03 (1,5 В)! Использование литиевых батарей необходимо подтвердить в приложении PIEPS!

Продолжительность автономной работы

GUIDE BT 400 ч в режиме ПЕРЕДАЧИ 600 ч в режиме ПЕРЕДАЧИ RECON BT 200 ч в режиме ПЕРЕДАЧИ 300 ч в режиме ПЕРЕДАЧИ

Полная шкала: 3/3 66–100 % времени в режиме ПЕРЕДАЧИ

шкала: 2/3 33–66 % времени в режиме ПЕРЕДАЧИ

Пустая шкала 20 ч в режиме ПЕРЕДАЧИ (+10 °C, 50 °F) + 1 ч в режиме ПОИСКА (−10 °C, 14 °F)

Остаточный заряд, устройство может отключиться в любой моментРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 29/31

6.3 ОЧИСТКА УСТРОЙСТВА

Для очистки следует использовать влажную ветошь; запрещается использовать чистящие вещества. УВЕДОМЛЕНИЕ Для очистки устройства запрещается использовать проточную воду, пар или чистящие вещества. В противном случае существует риск возникновения нарушений в работе устройства.

Устройство следует хранить в сухом помещении при комнатной температуре.

При продолжительном перерыве в эксплуатации устройства (летний период) рекомендуется извлечь батареи из отсека для батарей. Гарантия не распространяется на повреждения, возникающие в результате утечки электролита батареи.

Риск отказа или повреждения устройства в результате воздействия высоких температур Не подвергайте устройство воздействию температур, превышающих максимальные рабочие значения! Устройство следует хранить в местах, исключающих прямое воздействие солнечного излучения! В результате воздействия высоких температур устройство может выйти из строя!

УВЕДОМЛЕНИЕ Данное устройство относится к категории электронных изделий. В связи с этом данное устройство запрещается утилизировать вместе с бытовыми отходами. Утилизируйте устройство согласно местным нормативам.

Настоящим компания Black Diamond Equipment заявляет, что радиооборудование типа BLACK DIAMOND GUIDE BT/RECON BT соответствует требованиям директив: EMC 2014/30/EU, RED 2014/53/EU, RoHS 2011/65/EU, LVD 2014/35/EU. Великобритания Настоящим компания Black Diamond Equipment заявляет, что радиооборудование типа BLACK DIAMOND GUIDE BT/RECON BT соответствует требованиям директив об электромагнитной совместимости (2016), требованиям к радиотехническому оборудованию (2017), директиве об ограничении использованияРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 30/31 определенных опасных веществ в электрическом и электронном оборудовании (2012), требованиям к безопасности электрооборудования (2016). Полный текст деклараций соответствия требованиям ЕС и Великобритании доступен на веб-сайте по адресу www.blackdiamondequipment.com/DOC

Производитель: Black Diamond Equipment | Тип/модель: GUIDE BT/RECON BT США: уведомление, меры предосторожности и декларация Федеральной комиссии по связи (FCC) Данное устройство соответствует требованиям части 15 свода правил FCC. Устройство допускается к эксплуатации при выполнении следующих двух условий: (1) сигнал, излучаемый данным устройством, не должен оказывать вредного воздействия; (2) данное устройство должно быть устойчивым к любым принимаемым помехам, в том числе к помехам, которые могут вызывать нарушения в работе устройства. Данное оборудование прошло испытания и соответствует требованиям, предъявляемым к цифровым устройствам класса B (свод правил FCC, часть 15). Эти требования разработаны с целью обеспечения оптимальной защиты от неблагоприятного воздействия при установке устройства. Данное оборудование генерирует, использует и может излучать мощные высокочастотные сигналы. При несоблюдении указаний по установке и эксплуатации это оборудование может вызывать нарушения в работе коммуникационных радиосистем. При этом обеспечение полной защиты от помех в каждом отдельном случае установки устройства не гарантируется. Если помехи, излучаемые данным оборудованием, вызывают нарушения в работе радио- или телеприемников (влияние этих помех определяется путем выключения и повторного включения данного оборудования), пользователь должен принять следующие меры с целью устранения

• изменить положение принимающей антенны или перенести ее в другое место;

• увеличить расстояние между данным оборудованием и приемником;

• подключить оборудование к электрической розетке другой питающей сети, отличной от сети

• обратиться за помощью в соответствующую точку продаж или к специалистам в области радио/ТВ- оборудования. Чтобы обеспечить непрерывное соответствие установленным требованиям, необходимо ввести запрет на использование данного оборудования в случае изменения конструкции или модификации данного устройства без однозначного разрешения стороны, ответственной за обеспечение соответствия. Запрещается размещать или эксплуатировать данный передатчик вблизи других антенн или передатчиков. Данное оборудование соответствует требованиям свода правил FCC в части ограничения радиочастотного воздействия, которые распространяются на неконтролируемые среды, а также требованиям директив FCC в области радиочастотного воздействия (RF Exposure Guidelines). Данное оборудование характеризуется крайне низкой мощностью излучаемого радиосигнала и по умолчанию признается соответствующим установленным требованиям без проведения замеров удельного коэффициента поглощения энергии электромагнитного поля (SAR). Канада: уведомление IC Данное устройство соответствует требованиям стандартов RSS Министерства промышленности Канады (Industry Canada) для нелицензируемого оборудования. Устройство допускается к эксплуатации при выполнении следующих двух условий: (1) сигнал, излучаемый данным устройством, не должен оказыватьРуководство по эксплуатации BLACK DIAMOND GUIDE BT/RECON BT 31/31 вредного воздействия; (2) данное устройство должно быть устойчивым к любым принимаемым помехам, в том числе к помехам, которые могут вызывать нарушения в работе устройства. Данное оборудование соответствует требованиям свода правил IC в части ограничения радиочастотного воздействия, которые распространяются на неконтролируемые среды, а также требованиям свода правил IC RSS-102 в области радиочастотного воздействия. Данное оборудование характеризуется крайне низкой мощностью излучаемого радиосигнала и по умолчанию признается соответствующим установленным требованиям без проведения замеров удельного коэффициента поглощения энергии электромагнитного поля (SAR).EN DE JPブラックダイヤモンド ガイド BT/リーコン BT 取扱説明書 ※ 本製品をご使用になる前に、必ずこの取扱説明書をお読み下さい。
