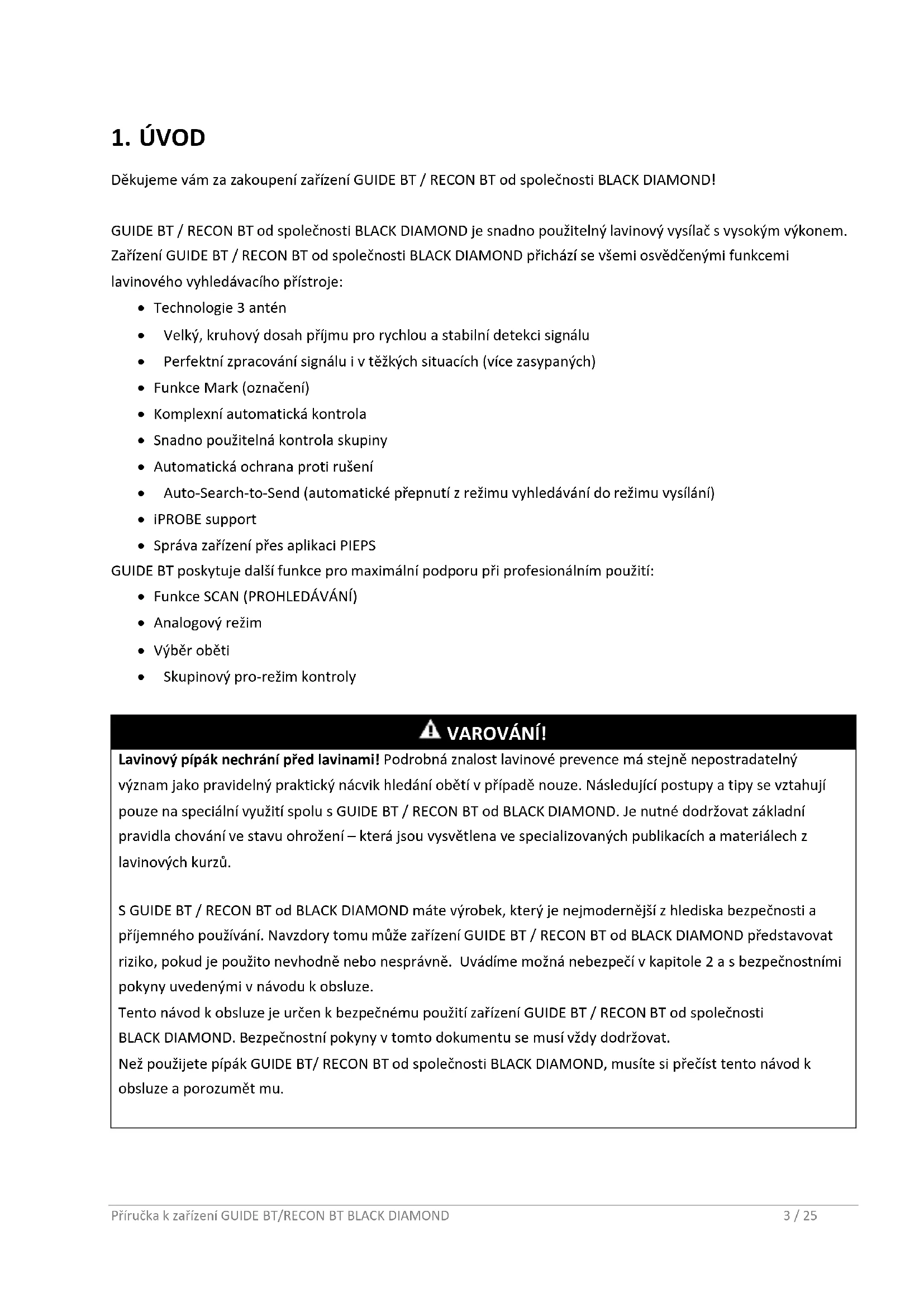

Děkujeme vám za zakoupení zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND! GUIDE BT / RECON BT od společnosti BLACK DIAMOND je snadno použitelný lavinový vysílač s vysokým výkonem. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND přichází se všemi osvědčenými funkcemi lavinového vyhledávacího přístroje:

• Velký, kruhový dosah příjmu pro rychlou a stabilní detekci signálu

• Perfektní zpracování signálu i v těžkých situacích (více zasypaných)

• Funkce Mark (označení)

• Komplexní automatická kontrola

• Snadno použitelná kontrola skupiny

• Automatická ochrana proti rušení

• Auto-Search-to-Send (automatické přepnutí z režimu vyhledávání do režimu vysílání)

• Správa zařízení přes aplikaci PIEPS GUIDE BT poskytuje další funkce pro maximální podporu při profesionálním použití:

• Funkce SCAN (PROHLEDÁVÁNÍ)

• Skupinový pro-režim kontroly VAROVÁNÍ! Lavinový pípák nechrání před lavinami! Podrobná znalost lavinové prevence má stejně nepostradatelný význam jako pravidelný praktický nácvik hledání obětí v případě nouze. Následující postupy a tipy se vztahují pouze na speciální využití spolu s GUIDE BT / RECON BT od BLACK DIAMOND. Je nutné dodržovat základní pravidla chování ve stavu ohrožení – která jsou vysvětlena ve specializovaných publikacích a materiálech z lavinových kurzů. S GUIDE BT / RECON BT od BLACK DIAMOND máte výrobek, který je nejmodernější z hlediska bezpečnosti a příjemného používání. Navzdory tomu může zařízení GUIDE BT / RECON BT od BLACK DIAMOND představovat riziko, pokud je použito nevhodně nebo nesprávně. Uvádíme možná nebezpečí v kapitole 2 a s bezpečnostními pokyny uvedenými v návodu k obsluze. Tento návod k obsluze je určen k bezpečnému použití zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND. Bezpečnostní pokyny v tomto dokumentu se musí vždy dodržovat. Než použijete pípák GUIDE BT/ RECON BT od společnosti BLACK DIAMOND, musíte si přečíst tento návod k obsluze a porozumět mu.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 4 / 25 Společnost Black Diamond Equipment neodpovídá za technické nebo tiskové chyby v tomto návodu k obsluze, ani nenese odpovědnost za škody způsobené přímo nebo nepřímo dodáním, provozem nebo používáním tohoto návodu k obsluze.

Black Diamond Equipment, 2022 Tento překlad originální příručky je chráněn autorským právem. Všechna práva, zejména práva na reprodukci, distribuci a překlad, jsou vyhrazena. Žádná část tohoto dokumentu nesmí být bez písemného souhlasu společnosti Black Diamond Equipment reprodukována nebo uchovávána, zpracovávána, duplikována nebo distribuována elektronickými systémy v jakékoli formě (fotokopie, mikrofilm nebo jinou metodou). Porušením mohou vzniknout trestní sankce.

V souladu s platnými předpisy mohou být na GUIDE BT / RECON BT od BLACK DIAMOND nebo na obalu nalezeny následující značky:

Označení shody CE o splnění následujících směrnic EU: Viz Kapitola 7. Shoda s předpisy.

Označení shody UKCA o splnění následujících směrnic UK: Viz Kapitola 7. Shoda s předpisy. R-NZ Značka shody, která označuje shodu s požadavky Nového Zélandu.

Symbol pro oddělený elektronický odpad a oddělený ostatní odpad. Elektronický odpad navíc nepatří do směsného komunálního odpadu. FCC ID FCC ID: označuje shodu s částí 15 pravidel FCC. IC ID Identifikační číslo IC: označuje shodu s standardy RSS pro průmyslové kanály s výjimkou licencí Industry Canada.

Bluetooth® logo: Slovní ochranná známka a loga Bluetooth® jsou registrované ochranné známky ve vlastnictví Bluetooth SIG, Inc. a jakékoliv použití těchto známek společností společnosti Black Diamond Equipment je na základě licence. Ostatní ochranné známky a obchodní názvy patří příslušným vlastníkům.

12-místné sériové číslo: identifikuje zařízení a slouží k registraci zařízení. První 4 číslice udávají rok a týden výroby.

Instruktážní piktogram, který doporučuje uživatelům přečtení návodu a varování.

Logo Black Diamond. GUIDE BT Příklad jména modelu.

Informace obsažené v tomto návodu k obsluze popisují, ale nezaručují vlastnosti výrobku. Záruka se nevztahuje na škodu způsobenou:

• nesprávným použitím,Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 5 / 25

• nedodržením návodu k obsluze,

• neoprávněné úpravy zařízení GUIDE BT / RECON BT značky BLACK DIAMOND,

• nesprávná práce se zařízením GUIDE BT / RECON BT značky BLACK DIAMOND,

• pokračování v používání zařízení GUIDE BT / RECON BT značky BLACK DIAMOND i přes známky opotřebení,

• neoprávněnými, nesprávně provedenými opravami,

• mimořádnými událostmi, vnějšími vlivy nebo vyšší mocí.

UPOZORNĚNÍ Změny nebo úpravy, které výrobce výslovně neschválil, způsobí, že již nebudete moci zařízení používat.

Výrobce poskytuje 2 roky záruky na výrobní a materiálové vady GUIDE BT / RECON BT BLACK DIAMOND od data nákupu. Výjimkou jsou baterie, systém pro přenášení, poutko na ruku a sáček a také poškození způsobené nesprávným použitím nebo rozebráním výrobku neautorizovanými osobami. Jakékoliv další záruky a odpovědnost za následné poškození jsou výslovně vyloučeny. Při uplatnění záruky si do prodejny vezměte stvrzenku o nákupu a popis závady. Zaregistruje svůj pípák GUIDE BT/ RECON BT od společnosti BLACK DIAMOND v aplikaci PIEPS (pro systémy iOS, Android) nebo na adrese my.pieps.com a získejte:

• prodloužení záruky ze 2 na 5 let!

• důležité informace o aktualizacích softwaru!

1.4 ADRESA A ZÁKAZNICKÁ PODPORA VÝROBCE

Black Diamond Equipment, Ltd. 2084 East 3900 South, Salt Lake City, UT 84124 Evropa: Black Diamond Equipment Hans-Maier-Straße 9, 6020, Innsbruck, Rakousko V případě technických problémů kontaktujte podporu: blackdiamondequipment.com

1.5 ZAMÝŠLENÉ POUŽITÍ

Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND slouží jako vyhledávací zařízení pro oběti laviny (lavinový vysílač s přijímačem) pro lokalizaci osob pod nánosy a musí být použita pouze v souladu s určením. Jakékoliv jiné použití vyžaduje písemný souhlas společnosti Black Diamond Equipment. Nesprávné použití může ohrozit jednotlivce a způsobit poškození zařízení. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND není automatické zařízení s částečně automatizovanými funkcemi – z tohoto důvodu může být zařízení GUIDE BT /RECON BT od společnosti BLACK DIAMOND uvedeno do provozu pouze po přečtení a pochopení dokumentace. Nepoužijete-li zařízení zamýšleným způsobem, budou odpovědnost a plnění ze záruky odmítnuty. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND musí být provozováno pouze za podmínek popsaných v dokumentaci.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 6 / 25

1.6 CÍLOVÁ SKUPINA A PŘEDCHOZÍ ZNALOSTI

Lavinový maják by měl být součástí lavinového nouzového vybavení každého, kdo se odváží ze zajištěné sjezdovky do otevřeného nezajištěného terénu (např. lyžařské zájezdy, freeriding, horské záchranné akce atd.). Uživatelé GUIDE BT / RECON BT od společnosti BLACK DIAMOND musí splňovat následující podmínky:

• Přečíst si tento návod k obsluze a porozumět mu.

• Uživatelé se zrakovým postižením musí zajistit, aby si mohli bez problémů číst etikety a symboly, stejně jako pokyny v dokumentaci.

• Pokud uživatelé s poruchou sluchu nemohou slyšet akustický signál, musí se ujistit, že mohou správně interpretovat indikace na displeji podle pokynů v návodu k obsluze.

• Pravidelné školení zajišťuje bezpečné a efektivní používání GUIDE BT / RECON BT od společnosti BLACK DIAMOND.

1.7 ZÁKLADNÍ PRAVIDLA

Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND splňuje současný stav techniky a platné zdravotní a bezpečnostní předpisy. Nesprávná obsluha nebo nesprávné použití však může ohrozit:

• život a zdraví uživatelů nebo třetích stran,

• BLACK DIAMOND GUIDE BT / RECON BT a majetek uživatele,

• účinné použití zařízení BLACK DIAMOND GUIDE BT / RECON BT.

1.8 TECHNICKÉ SPECIFIKACE

Jméno Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND Vysílací frekvence 457 kHz Síla pole max. 7 dBµA/m (2,23 µA/m) ve vzdálenosti 10 m Vysílací frekvence Bluetooth® 2,402–2,480 GHz Vysílací výkon Bluetooth® 0 dBm Zdroj napájení 3 x alkalická baterie (AAA) LR03 1,5 V nebo 3 x lithiová baterie

Životnost baterie 400/200 h (alkalická) 600/300 h (lithiová) Šířka pásma vyhledávání 60 m Rozměry (D x Š x V) 118 x 76 x 29 mm Hmotnost 230/220 g (vč. baterií) Rozsah teplot -20 °C až +45 °C (-4 °F až +113 °F) Rozsah teplot skladování -25 °C až +70 °C (-13 °F až +158 °F)

Tento návod k obsluze je strukturován v souladu s platnými předpisy EU a obsahuje bezpečnostní pokyny. Každý člověk je osobně zodpovědný za dodržování bezpečnostních pokynů. Tato kapitola obsahuje všechny informace týkající se bezpečnosti.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 7 / 25 Pokud by bylo něco nejasné nebo těžko pochopitelné, obraťte se na náš tým podpory.

2.1 SIGNÁLNÍ SLOVA POUŽÍVANÁ V BEZPEČNOSTNÍCH POKYNECH

NEBEZPEČÍ Bezprostřední ohrožení života jednotlivců Bezpečnostní pokyny se signálním slovem NEBEZPEČÍ naznačují bezprostřední ohrožení života a zdraví jednotlivců! VAROVÁNÍ Riziko zranění osob (vážná zranění) a možná materiální škoda Bezpečnostní pokyny se signálním slovem VAROVÁNÍ naznačují nebezpečnou situaci, která by mohla ovlivnit zdraví jednotlivců. VÝSTRAHA Riziko materiální škody a možné menší riziko zranění Bezpečnostní pokyny se signálním slovem VÝSTRAHA naznačují nebezpečnou situaci, která by mohla ovlivnit zdraví jednotlivců. UPOZORNĚNÍ Tento symbol s textem POZNÁMKA označuje podpůrné informace.

Následující bezpečnostní pravidla a povinnosti platí obecně pro použití zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND:

• Přípravek GUIDE BT / RECON BT od společnosti BLACK DIAMOND smí být používán pouze v dokonalém stavu.

• Je zakázáno měnit nebo pozměňovat pípák GUIDE BT/ RECON BT od společnosti BLACK DIAMOND bez písemného souhlasu společnosti Black Diamond Equipment.

• Nepokoušejte se opravit poškození nebo poruchy bez oprávnění. Místo toho kontaktujte naši podporu, která vám řekne, jak postupovat. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND nesmí být používáno, dokud nebylo poškození/špatná funkce opravena.

• Bezpečnostní a provozní pokyny v tomto dokumentu musí byt vždy dodržovány.

2.3 VÝSTRAHY OHLEDNĚ RUŠENÍ

Veškeré lavinové pípáky jsou citlivé na elektronické a magnetické rušení. Pípáky Black Diamond mají provedení minimalizující rušení, ale je odpovědností uživatele, aby dodržoval určité doporučené postupy:

• Vyhněte se nošení velkého množství nepotřebných elektronických zařízení.

• Maximalizujte vzdálenost mezi pípákem a elektronickým, magnetickým a kovovým zdrojem rušení (např. telefony, chytré hodiny, rádia, vyhřívané části oděvů a elektronické airbagy.)

• Minimální doporučená vzdálenost pípáku v režimu SEND (vysílání) je 20 cm a v režimu SEARCH (vyhledávání) 50 cm.

• Když je pípák v režimu SEND (vysílání), noste jej po straně těla.

• Když je pípák v režimu SEARCH (vyhledávání), maximalizujte vzdálenost tím, že jej budete držet v ruce částečně natažené před tělem.

• Doporučujeme provést předběžné plánování k zajištění toho, že chytré hodinky, vyhřívané rukavice a podobné předměty, které se obvykle mohou nacházet v těsné blízkosti pípáku, budou od něj vzdáleny alespoň 50 cm.

• Veškerý firmare zařízení musí být aktuální.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 8 / 25

2.4 ZBYLÁ RIZIKA | VAROVÁNÍ

Přestože byl GUIDE BT / RECON BT od společnosti BLACK DIAMOND navržen s maximální péčí a byly vzaty v úvahu všechny skutečnosti týkající se bezpečnosti, mohou existovat zbytková rizika, která musí být vyhodnocena pomocí posouzení rizik. Všechna zbytková rizika a varování z posouzení rizik jsou uvedena v této kapitole. NEBEZPEČÍ Nebezpečí ztráty přístroje Vždy noste přístroj v přiloženém systému pro přenášení! Vždy mějte zařízení připojené šňůrkou!

NEBEZPEČÍ Riziko neuskutečnění přenosu do zařízení kvůli povolenému připojení Bluetooth Režim Bluetooth je určen pouze pro správu zařízení a výcvikový režim. Nikdy nepoužívejte režim Bluetooth v lavinovém terénu!

NEBEZPEČÍ Nebezpečí ztráty přístroje během měření úhlu sklonu Přestože zařízení GUIDE BT udržuje vysílání, zatímco inklinometr je aktivní, funkce by měla být použita pouze z důvodu tréninku. Nikdy nepoužívejte režim inklinometr v lavinovém terénu!

NEBEZPEČÍ Nebezpečí výbuchu baterie v důsledku nesprávných typů baterií nebo poškozených baterií Používejte pouze baterie typu „alkalické (AAA) LR03 1,5 V 3x, lithiové (AAA) FR03 1,5 V“! Nikdy nepoužívejte poškozené baterie! Použití lithiových baterií se musí potvrdit v aplikaci PIEPS!

NEBEZPEČÍ Nebezpečí nesprávného čtení kapacity baterie v důsledku nesprávných typů baterií Používejte pouze baterie typu „alkalické (AAA) LR03 1,5 V 3x, lithiové (AAA) FR03 1,5 V“! Použití lithiových baterií se musí potvrdit v aplikaci PIEPS!

VAROVÁNÍ Nebezpečí poškození sluchu v důsledku vysoké úrovně hluku! Nikdy nedržte zařízení přímo u ucha! Doporučuje se minimální vzdálenost 50 cm.

VÝSTRAHA Nebezpečí rozdrcení Buďte si vědomi rizika drcení při použití posuvníků!

VÝSTRAHA Nebezpečí poruchy zařízení nebo poškození způsobené extrémními teplotami Nevystavujte přístroj extrémním teplotám mimo provozní limity! Uchovávejte přístroj chráněný před přímým slunečním zářením! Extrémní teploty mohou způsobit poruchu nebo poškození!

UPOZORNĚNÍ Uživatel si musí přečíst návod k použití!Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 9 / 25

• 3 x Alkalická baterie (v přihrádce na baterii)

• 1x Popruhy pro přenášení GUIDE BT / RECON BT od společnosti BLACK DIAMOND

• 1x Ruční smyčka (pouze Guide BT)

• 1 x úvodní příručka Po rozbalení zkontrolujte, že je obsah kompletní a nepoškozený. Pokud je to nutné, obraťte se na místo prodeje nebo náš tým podpory. Správné odstranění obalů je ekologicky šetrné (papír do papíru, plasty do plastů atd.).

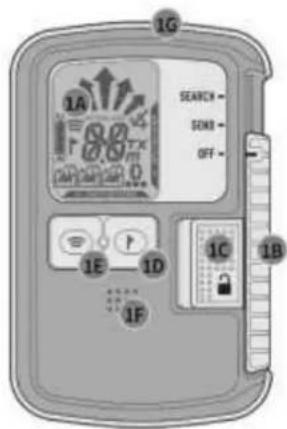

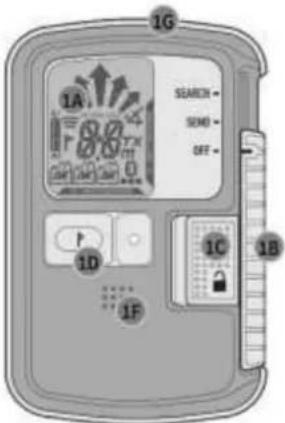

(1A) LCD displej (podsvícení) (1B) Přepínač OFF/SEND/SEARCH (1C) Pojistný zámek (1D) Tlačítko MARK (OZNAČIT) (1E) Tlačítko SCAN* (PROHLEDÁVAT) (1F) Reproduktor (1G) LED kontrolka vysílání (1H) Přihrádka na baterii

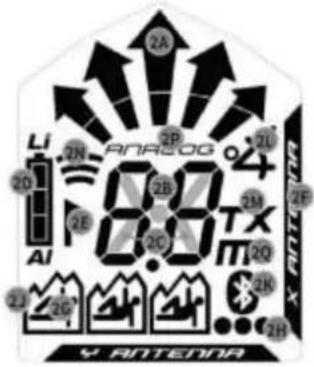

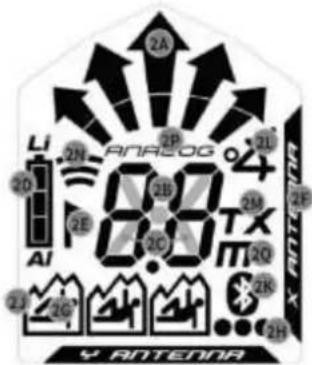

(2A) Ukazatel směru (2B) Ukazatel vzdálenosti (2C) Symbol vysílání (2D) Kapacita / typ baterie (2E) MARK (OZNAČIT) (možné označení) (2F) Aktivní vysílací anténa (2G) Počet zasypaných osob (1-3) (2H) Počet zasypaných osob (4 nebo více) (2J) Vysílač označený (2K) Bluetooth aktivní (2L) Režim sklonoměru* (2M) Režim TX600* (2N) Režim SCAN* (PROHLEDÁVÁNÍ) (2P) Analogový režim* (2Q) Symbol metru pro režim SCAN / analogový režim*

• pouze GUIDE BTPříručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 10 / 25

4.2 SYSTÉM PRO PŘENÁŠENÍ

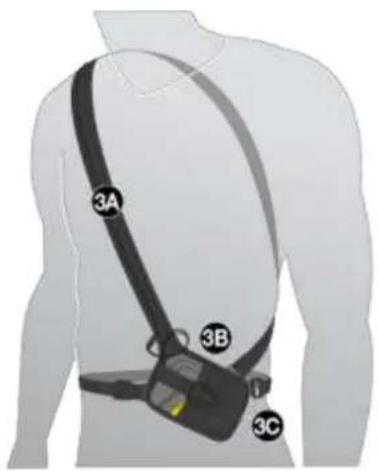

Společnost BLACK DIAMOND doporučuje používat dodaný systém pro přenášení (3A). Abyste ochránili displej majáku, noste maják displejem k tělu (3B). LED kontrolka vysílání (1G) je vidět v okně pouzdra (3C). Systém pro přenášení je nutné mít pod alespoň jednou vrstvou oblečení, aby nedošlo k jeho poškození nebo ztrátě při pádu nebo zasypání lavinou. Přiložená ruční smyčka (pouze Guide BT) je určena pro školení.

NEBEZPEČÍ Nebezpečí ztráty přístroje Vždy noste přístroj v přiloženém systému pro přenášení! Vždy mějte zařízení připojené šňůrkou!

UPOZORNĚNÍ I přes komplexní automatickou kontrolu, je nutné před každou túrou provést kontrolu režimu pípáku (kontrola režimů SEND (vysílání) a SEARCH (hledání))! Každý člen skupiny musí zkontrolovat správnou funkci režimů SEND (vysílání) a SEARCH (hledání).

Zapnutí: Posuňte pojistný zámek (1C) doleva a přepínač (1B) nahoru do polohy SEARCH (VYHLEDÁVÁNÍ). Potom uvolněte pojistný zámek (1C) a posuňte přepínač (1B) dolů, až zapadne do polohy SEND (VYSÍLÁNÍ). Na displeji se zobrazí verze firmwaru, kapacita baterie, průběh automatické kontroly (4A), výsledek automatické kontroly (4B), odpočet kontroly skupiny (4C) a nakonec displej vysílání s aktivní vysílací anténou (4D). Přístroj je teď v režimu vysílání, bliká LED kontrolka vysílání (1G). UPOZORNĚNÍ NEBEZPEČÍ Během automatické kontroly by měla být dodržena minimální vzdálenost 5 m od ostatních zařízení a všech elektronických, magnetických a kovových zdrojů rušení. Zajištění přepínače ve správné poloze vždy zkontrolujte i fyzicky. Posuvný přepínač se nesmí posouvat, pokud není uvolněný zámek přepínače.

Pokud je vlastní kontrola úspěšná, na displeji se zobrazí „OK“ (4B). V případě výstrahy zařízení zazní varovný signál a na displeji se zobrazí „E“ v kombinaci s číslem (4E). Kódy chyb naleznete v kapitole 6.1.

Verze firmwaru Kapacita / typ baterie (AL = alkalická, LI = lithiová) Automatická kontrola ok Rozšířená kontrola odpočítávání Displej VYSÍLÁNÍ Chyba vlastní kontroly

4EPříručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 11 / 25 Send-Vibra Navíc zařízení GUIDE BT poskytuje potvrzení režimu haptického odeslání (10x vibrace). Ve výchozím nastavení je tato funkce aktivní a lze ji deaktivovat ve správci zařízení PIEPS APP.

Black Diamond Guide BT/Recon BT nabízí možnost kontroly skupiny. Tato možnost nenahrazuje standardní režim kontroly, ale je to užitečný doplněk pro větší skupiny. V režimu kontroly skupiny je dosah příjmu omezen na 1 m.

Běžná kontrola skupiny Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND Kontrola: frekvence Rozšířená kontrola skupiny pouze GUIDE BT Kontrola: frekvence/puls/období Povoleno v aplikaci Pieps Start Stiskněte a podržte tlačítko MARK (OZNAČIT) (1D) během odpočítávání kontroly skupiny (CH) Stiskněte a podržte tlačítko SCAN (PROHLEDÁVAT) (1E) během odpočítávání kontroly skupiny (CH) Výsledek

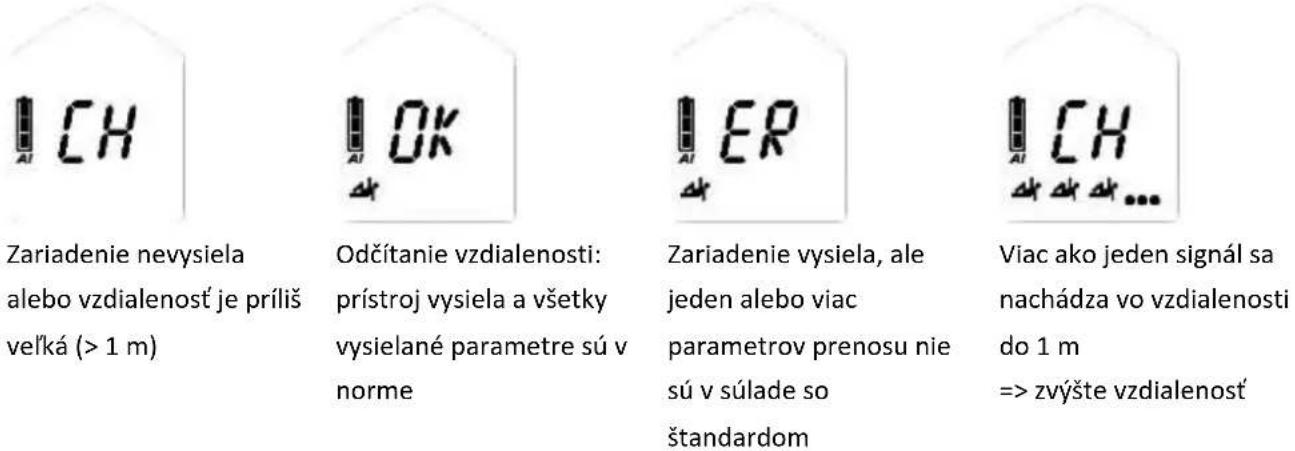

• „Označení vzdálenosti“ = OK

• „ER“ = chyba (frekvence není v souladu s normou)

• „ER“ = chyba (jeden nebo více parametrů vysílání není v souladu s normou) Konec Uvolněte tlačítko

Pravidelná kontrola skupiny je dostatečná pro kontrolu moderních digitálních zařízení se 3 anténami. Rozšířená kontrola skupiny je doporučena pro kontrolu starých zařízení (analogových zařízení s jednou anténou). Pravidelná kontrola skupin na displeji

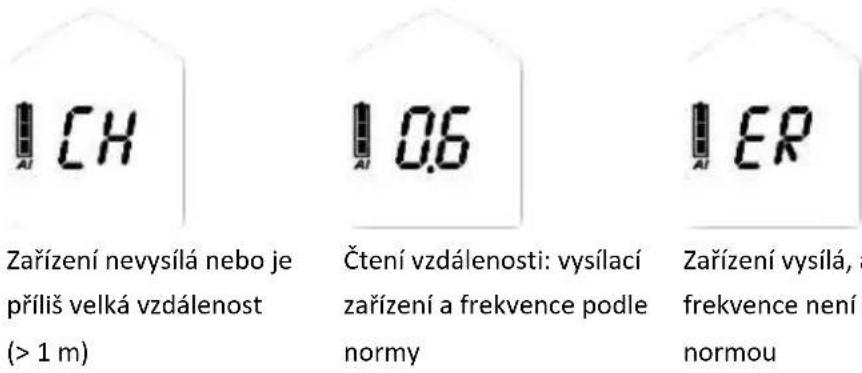

Zařízení nevysílá nebo je příliš velká vzdálenost (> 1 m) Čtení vzdálenosti: vysílací zařízení a frekvence podle normy Zařízení vysílá, ale frekvence není v souladu s normouPříručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 12 / 25 Rozšířená kontrola skupin na displeji

Zařízení nevysílá nebo je příliš velká vzdálenost (> 1 m) Čtení vzdálenosti: zařízení vysílá a všechny vysílací parametry podle normy Zařízení vysílá, ale jeden nebo více parametrů vysílání není v souladu s normou Více než jeden signál v rozmezí 1 m => zvýšit vzdálenost

Kontinuální vlnová indikace | staré zařízení (viz kapitola 0)

Skupinový pro-režim kontroly Zařízení GUIDE BT kromě toho zajišťuje režim Pro-Mode. Režim Pro-Mode umožňuje kontrolu vysílání a také kontrolu příjmu bez opuštění režimu kontrola skupiny. Ve výchozím nastavení je tato funkce neaktivní a lze ji aktivovat ve správci zařízení PIEPS APP.

• Nakloňte zařízení GUIDE BT směrem dolů pro vysílání v režimu kontroly skupiny

• Nakloňte zařízení GUIDE BT směrem nahoru pro příjem v režimu skupinové kontroly

Pro-režim SEARCH (vyhledávat)

Pro-režim SEND (vysílat) (viz obrázek)

Plná kontrola lavinového majáku s režimem Pro-Mode

(1) Kontrola příjmu Vedoucí skupiny => Pro-Mode režim SEND (vysílání): zařízení vysílá? Všechny ostatní => režim vyhledávání: zařízení přijímá? (2) Kontrola vysílání Vedoucí skupiny => Pro-Mode režim SEARCH (vyhledávání): zařízení vysílá? Všechny ostatní => režim vyhledávání: zařízení vysílá? UPOZORNĚNÍ Kontrola příjmu může být kombinována se zkouškou dosahu výběrem velké vzdálenosti (50 m).Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 13 / 25

4.5 UŽITEČNÉ FUNKCE NA POZADÍ

Maximální podpora na pozadí v režimu odesílání a režimu vyhledávání!

4.5.1 Ochrana před rušením

• Přepínač Auto-Antenna-Switch | ochrana v režimu vysílání Pokud je vysílací anténa ovlivněna vnějším rušením, druhá anténa převezme funkci vysílání. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND vždy vysílá s nejvyšším možným signálem!

• Signal Verification | Ochrana v režimu vyhledávání Je indikován pouze ověřený signál 457 kHz. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND skvěle filtruje tzv. ghostové signály! Doporučení pro externí rušení a vzdálenost Veškeré lavinové pípáky jsou citlivé na elektrické a magnetické zdroje rušení. Vzhledem k tomu všichni výrobci doporučují dodržovat minimální vzdálenost od elektronických, magnetických a kovových zdrojů rušení (mobilní telefon, rádio, klíče, magnetické uzávěry, chytré hodinky, vyhřívané rukavice, elektronické airbagy atd.): Minimální vzdálenost v režimu vysílání: 20 cm | Minimální vzdálenost v režimu vyhledávání: 50 cm

4.5.2 PIEPS iPROBE-Support

Pípáky s podporou iPROBE-support* se při snímání pomocí elektronické sondy PIEPS iPROBE automaticky deaktivují. Tím se zabrání překrývání signálu a na displeji přijímajícího pípáku se automaticky zobrazí další nejsilnější signál. Maximální podpora při několika lavinových závalech!

• Podpora iPROBE-support je automaticky aktivována na lavinových vyhledávačích s verzí firmwaru V1.1 nebo nižší.

• Podpora iPROBE-support je automaticky deaktivována na lavinových vyhledávačích s verzí firmwaru V1.2 nebo vyšší a lze ji aktivovat pomocí aplikace PIEPS.

Posuňte pojistný zámek (1C) doleva a přepínač (1B) nahoru do polohy SEARCH (VYHLEDÁVÁNÍ). Poznámka: Posuvník se nezablokuje v poloze SEARCH (hledání).

4.7 VYHLEDÁVÁNÍ VYSÍLÁNÍ

Posuňte přepínač (1B) dolů, až zapadne do polohy SEND (VYSÍLÁNÍ).

4.7.1 Sekundární lavina | automatické přepnutí Auto-Search-to-Send

Režim Auto-search-to-send (automatické přepnutí z režimu vyhledávání do režimu vysílání) nebo „Auto-revert“ (automatické přepnutí) poskytuje další ochrannou vrstvu v případě sekundární laviny. Ve výchozím nastavení je tato funkce neaktivní a lze ji aktivovat ve správci zařízení PIEPS APP. Když je funkce aktivovaná, přístroj se po určité době bez pohybu (zasypání) automaticky přepne z režimu SEARCH (vyhledávání) do režimu SEND (vysílání).Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 14 / 25 Tato funkce poskytuje následující vlastnosti:

• Pohybově řízená inicializace

• Krátký spínací časový limit

• Dlouhá varovná fáze s výstrahou a odpočítáváním před přepnutím

• Pokračující pohotovost, i po přepnutí

Když je v režimu vyhledávání aktivovaná funkce automatického přepnutí mezi režim, pak po předem stanovené době a bez pohybu spustí vysílač proces automatického přepnutí mezi režimy. Jak je uvedeno níže spustí se odpočet se zvukovým signálem. Při stisknutí tlačítka MARK během odpočtu se hodiny resetují a vysílač zůstane v režimu vyhledávání. Při zachycení signálu během odpočtu se resetuje také časovač a vysílač zůstane v režimu vyhledávání. Funkce pípáku

Indikace na displeji Displej vyhledávání

Zvuk Vyhledávání zvuku

Zapněte přístroj nebo stiskněte tlačítko MARK Vypněte přístroj nebo nastavte do režimu odesílání

Nastavení 1 (60 s) 0:30 min Nastavení 2 (90 s) 1:00 min Nastavení 3 (120 s) 1:30 min

4.8.1 V případě nouze

Zavalená osoba má největší šanci, že bude zachráněna účinnou záchranou společníka. V případě nehody platí následující: ZACHOVEJTE KLID, BUĎTE POZORNÍ, BDĚLÍ A JEDNEJTE KOORDINOVANĚ! (1) Zachovejte klid a získejte přehled

• Existují další rizika?

• Určete primární oblast vyhledávání!Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 15 / 25 (2) Proveďte krátký tísňový hovor

• EU 112, AT 140, CH 1414, IT 118, FR 15, NA 911 (3) Proveďte vyhledávání osob pod závalem

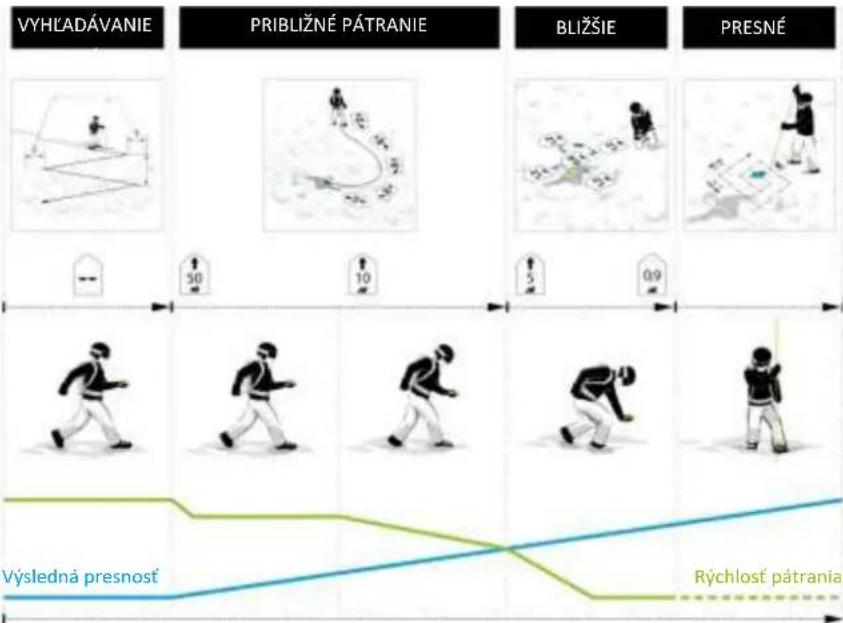

• Hledání signálu (oči + uši, pípák)

• Hrubé vyhledávání (počínaje počátečním signálem)

• Jemné vyhledávání (blíže než 5 m na povrchu)

• Označování (systematické sondování) (4) Systematické kopání (5) První pomoc (6) Záchrana

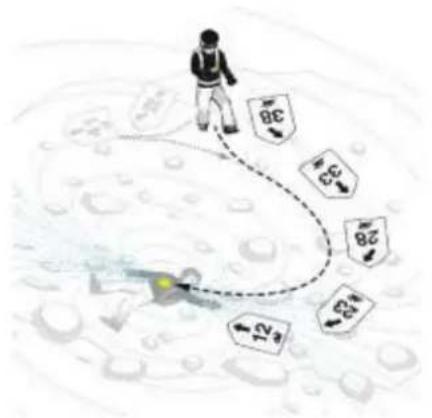

4.8.2 Vyhledávání signálu

Začněte hledat v primární oblasti vyhledávání počáteční detekci signálu, stejně jako pro vizuální / akustické signály. Všichni účastníci včetně pozorovatelů musí přepnout zařízení do režimu vyhledávání (nebo do pohotovostního režimu)! Ujistěte se, že dodržujete doporučenou vzdálenost pro vnější rušení a držíte maják minimálně 50 cm (20") od všech elektronických, magnetických a kovových zdrojů rušení. Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND má kruhový přijímací rozsah, který umožňuje správnou indikaci směru a vzdálenosti od místa detekce počátečního signálu – specifická metoda jako otočení/otáčení není nutná. Všechny signály závalů, které jsou v rámci maximálního rozsahu příjmu, jsou přijímány současně.

Rychle projděte šířku pásma vyhledávání v oblasti vyhledávání. Doporučená šířka pásma vyhledávání pro GUIDE BT / RECON BT od společnosti BLACK DIAMOND je 60 m. Na displeji se zobrazí „no signal“ (žádný signál).

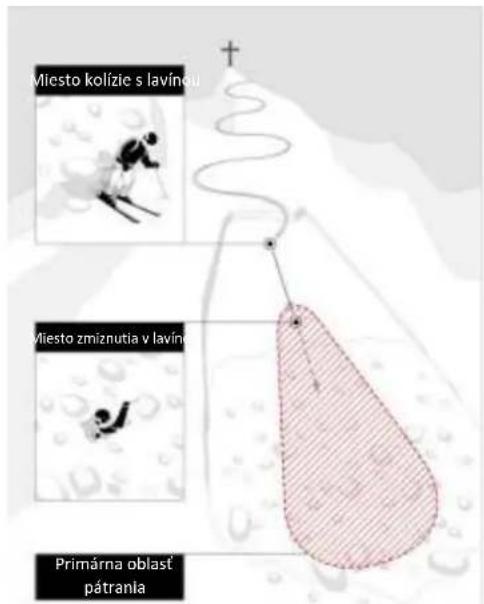

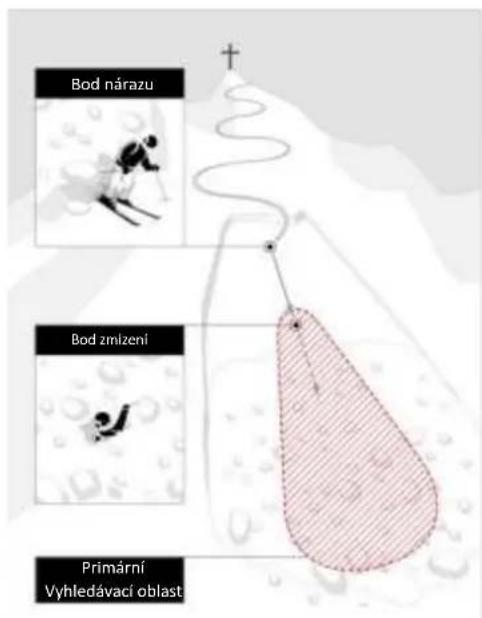

Bod nárazu Bod zmizení Primární Vyhledávací oblast

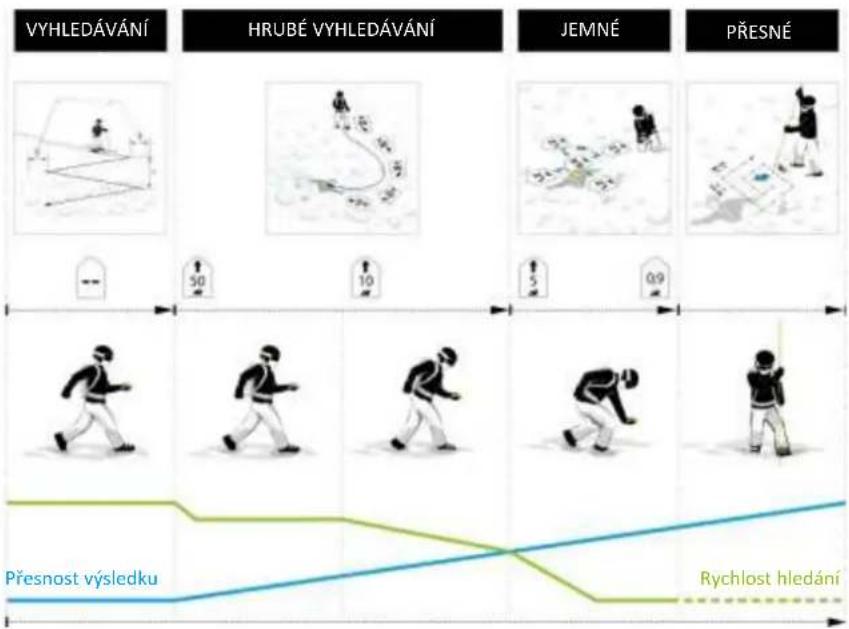

PŘESNÉ DOHLEDÁNÍ Přesnost výsledku Rychlost hledáníPříručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 16 / 25

Jeden záchranář s lyžemi pro vyhledávání signálu Jeden záchranář pěšky pro vyhledávání signálu Více záchranářů pro vyhledávání signálu d = šířka pásma vyhledávání

Jakmile jsou signály přijaty, na displeji se zobrazí vzdálenost a směr k nejsilnějšímu signálu. Počet obětí nacházejících se v rámci přijímacího rozsahu je indikován počtem postav osob.

jedna dvě tři čtyři nebo více

Vibrace při detekci počátečního signálu

Zařízení GUIDE BT poskytuje dodatečnou haptickou podporu vibrací při detekci počátečního signálu. To umožňuje záchranářům soustředit se na vyhledávání pomocí vizuálního povrchu během vyhledávání signálu.

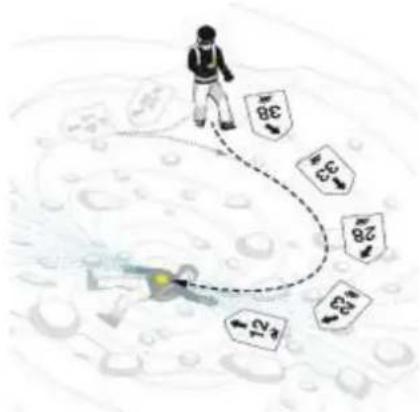

4.8.3 Hrubé vyhledávání

Sledujte rychle směrovou šipku a zkontrolujte, zda je snížená vzdálenost. Změňte směr vyhledávání o 180° v případě rostoucí vzdálenosti.

UPOZORNĚNÍ Pracujte klidně a soustřeďte se v režimu vyhledávání. Vyvarujte se prudkých pohybů!Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 17 / 25

4.8.4 Jemné vyhledávání

Ze vzdálenosti 5 m by měla být rychlost vyhledávání výrazně snížena (50 cm/s). Současně začněte pracovat blízko povrchu sněhu. Aby nedošlo během jemného vyhledáváník nejasnostem, indikátor směru zmizí pod vzdálenost 2 m. Rychle snižte rychlost vyhledávání a pomocí krokových pohybů najděte polohu nejmenší vzdálenosti. Výstup dynamického akustického signálu podporuje jemné vyhledávání: čím blíže je, tím vyšší/rychlejší.

Proveďte přesné nastavení směru před zmizením šipky směru! Pak se přesunete k vysílacímu pípáku v nejlepší poloze spojky a ušetříte čas během křížových pohybů.

Pohybujte pípákem pomalu a rovnoměrně rychlostí asi 10 cm/s, držte jej rovně blízko povrchu a neotáčejte zařízení. Vyhledejte podél osy Y, určete nejnižší hodnotu a potom pokračujte podél osy X. Vždy se přesuňte za nejnižší bod, abyste ověřili tendenci vzdálenosti. Označte bod nejmenší vzdálenosti a počátek vyhledávání.

4.8.5 Přesné dohledání

Začněte v místě nejmenší vzdálenosti. Vždy sondujte kolmo k povrchu. Použijte spodní ruku jako „vodítko sondy“, abyste zajistili, že sonda bude sledovat stabilní cestu. Postupujte podle osvědčeného systému, dokud nebudete nenarazíte na nález. Vykomunikujte nález se společníky. Zanechte kontrolní sondu zavedenou pro navedení lopaty nebo bagru.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 18 / 25

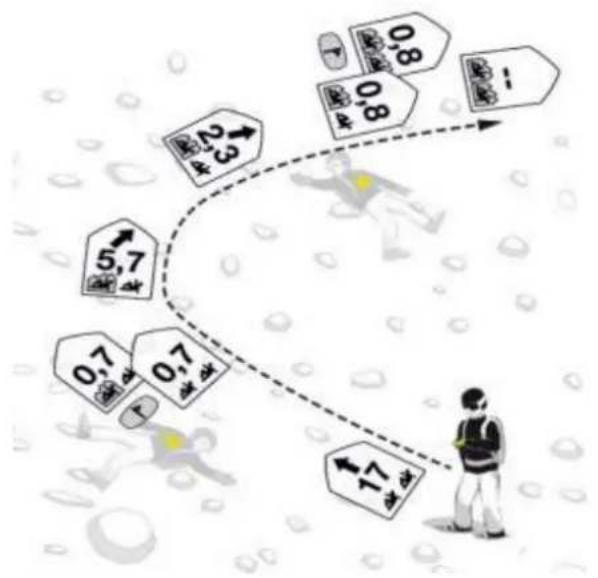

4.8.6 Několikanásobná zavalení | funkce MARK (označení)

Více zasypaných osob je na displeji jasně označeno počtem malých postaviček (2G, 2H). Označení je možné ze vzdálenosti 5 m a je indikováno symbolem MARK (ZNAČKY) (2E). Krátce stiskněte tlačítko MARK (označit) (1D) a „skryjte“ lokalizovaný vysílač. Úspěšné označení se potvrdí rámečkem kolem postavičky (2J). Na displeji se pak zobrazí směr/vzdálenost k dalšímu nejsilnějšímu signálu v dosahu příjmu. Není-li v rámci přijímacího rozsahu další signály, na displeji se zobrazí „žádný signál“.

Zrušení označení jednoho signálu: stiskněte tlačítko MARK (1D) po dobu 3 sekund. Zrušení všech: přepněte do režimu odesílání a poté zpět do režimu vyhledávání. Pomocí programu GUIDE BT můžete také použít funkci SCAN pro úplný reset.

Kontinuální vlnová indikace | staré zařízení Staré analogové vysílače vysílají nepřetržitou vlnu kromě pulzního signálu. Abyste minimalizovali náraz, doporučuje se po označení takového vysílače pár kroků poodstoupit.

Signál bez kontinuální vlny Signál s nepřetržitou vlnou

Zařízení GUIDE BT / RECON BT od společnosti BLACK DIAMOND identifikuje průběžnou vlnu a podporuje vizuálně blikajícími lidskými postavami.

4.9.1 Podpora vibrací

Send-Vibra: viz kapitola 4.3. Vibrace při detekci počátečního signálu:viz kapitola 4.8.2.

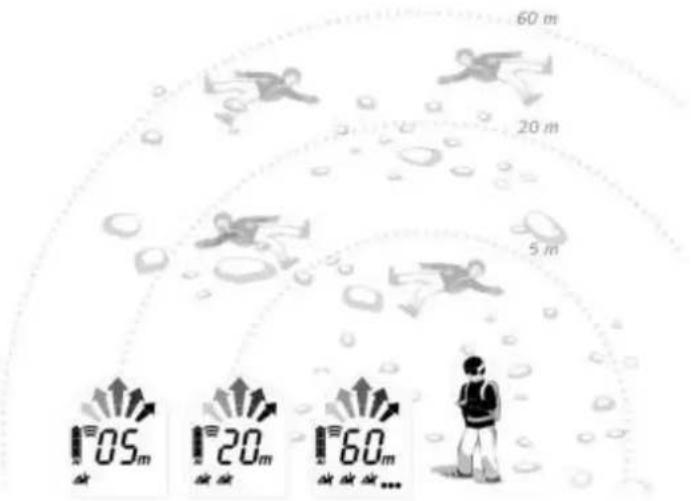

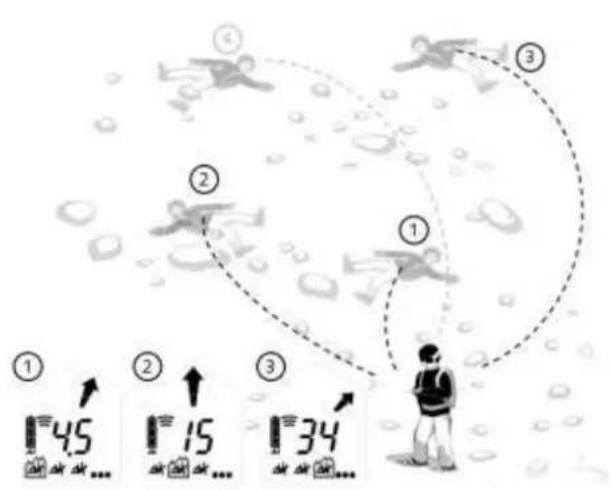

4.9.2 Rozšířená skupinová kontrola & Pro-Mode režim

Viz kapitola 4.4.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 19 / 25

4.9.3 Nastavení rozsahu označení

Ve správci zařízení aplikaci PIEPS APP může být rozsah značek změněn z 5 m (výchozí) na 20 m nebo na max. rozsah.

Integrovaný třírozměrný inklinometr můžete použít k rychlé kontrole sklonu:

• Položte lyžařskou tyčku do linie svahu v bodě svahu, který chcete měřit.

• Stiskněte tlačítko SCAN (1E) na 3 sekundy v režimu odesílání.

• Položte své zařízení GUIDE BT vedle lyžařské tyčky a přečtěte požadovanou hodnotu. Po 20 sekundách se displej přepne zpět do režimu odesílání.

NEBEZPEČÍ Nebezpečí ztráty přístroje během měření úhlu sklonu Přestože zařízení GUIDE BT udržuje vysílání, zatímco inklinometr je aktivní, funkce by měla být použita pouze z důvodu tréninku. Nikdy nepoužívejte režim inklinometr v lavinovém terénu!

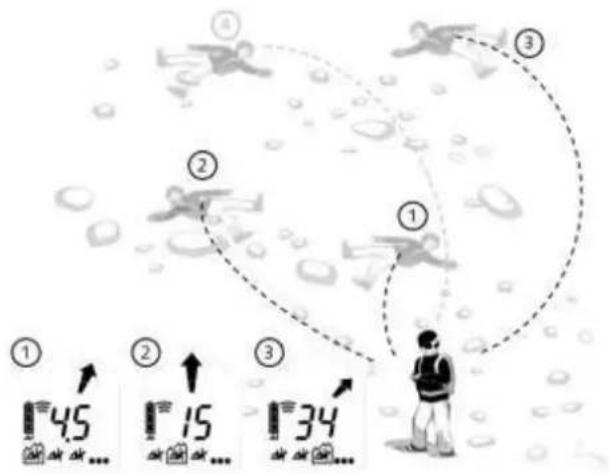

4.9.5 SCAN & výběr obětí

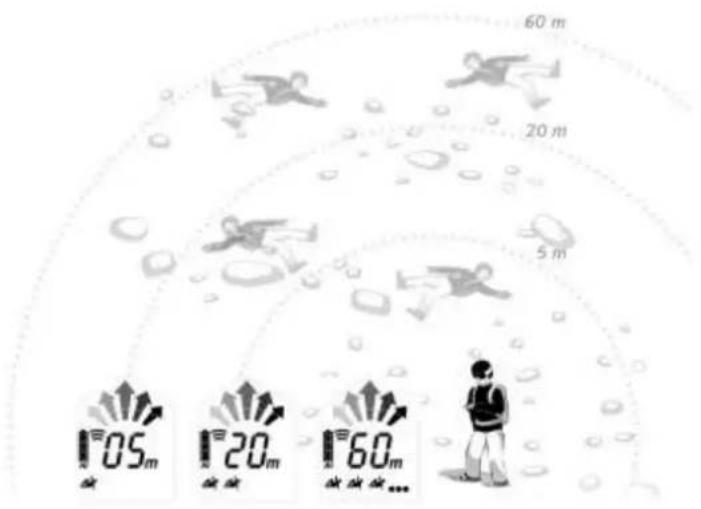

K dispozici jsou dva režimy SCAN: Pravidelný SCAN poskytuje hrubý přehled o závalové situaci tím, že udává počet obětí v určitých vzdálenostech. Toto je výchozí nastavení. Podrobný SCAN zobrazuje směr a vzdálenost pro každou oběť a umožňuje výběr oběti. Výchozí nastavení lze změnit ve správci zařízení PIEPS APP. Pravidelný SCAN Stiskněte tlačítko SCAN (1E) v režimu vyhledávání. Zařízení GUIDE BT skenuje celý rozsah příjmu a zobrazí přehled. Během skenování se nepohybujte a držte přístroj stabilně. čtení 1: celkový počet obětí do 5 m čtení 2: celkový počet obětí do 20 m čtení 3: celkový počet obětí do 60 m Režim SCAN se automaticky ukončí, ale může být také přerušen stisknutím jiného tlačítka SCAN.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 20 / 25 Detailní SCAN & výběr obětí Stiskněte tlačítko SCAN (1E) v režimu vyhledávání. Zařízení GUIDE BT skenuje celý rozsah příjmu a končí označením směru a vzdálenosti k první oběti. Použijte funkci MARK (označit) (1D) pro procházení nejbližších 3 obětí. Vybraná část je obklopena (2J) - postupujte podle směru/vzdálenosti. Funkce MARK (označit) není v tomto režimu dostupná. Stiskněte tlačítko SCAN pro ukončení režimu podrobného skenování a pro návrat do běžného režimu vyhledávání.

4.9.6 Analogový režim

Analogový režim lze použít pro specifické vyhledávací strategie i pro demo důvody (pozice spojky). Ve výchozím nastavení je tato funkce neaktivní a lze ji aktivovat ve správci zařízení PIEPS APP. Stiskněte tlačítko SCAN (1E) na 3 sekundy v režimu vyhledávání. Analogový režim začíná největším rozsahem. Chcete-li snížit rozsah, použijte funkci SCAN. Použijte funkci MARK (označení) pro zvýšení rozsahu. Stiskněte tlačítko SCAN na 3 sekundy pro ukončení analogového režimu a pro návrat do běžného režimu vyhledávání.

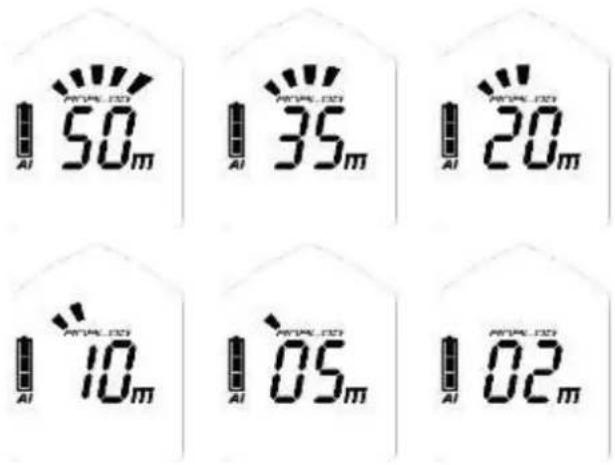

Režim TX600 umožňuje detekci PIEPS TX600 – jde o mini vysílač pro psy/zařízení pracující s frekvencí 456 kHz. Start režim TX600: Stiskněte tlačítko MARK (označení) (1D) SCAN (1E) současně na 3 sekundy v režimu vyhledávání. Na displeji se zobrazí „TX“ (2M). Postupujte podle vyhledávacích fází jako obvykle, ale použijte sníženou šířku vyhledávání 20 m. Funkci MARK(označení) lze také použít obvyklým způsobem, režim SCAN a analog nejsou v režimu TX dostupné. Ukončit režim TX600: Stiskněte současně tlačítka MARK (označit) a SCAN na dobu 3 sekund. Nebo přepněte do režimu odesílání a poté zpět do režimu vyhledávání. Indikátor „TX“ zmizí a zařízení GUIDE BT znovu přijímá signály o 457 kHz.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 21 / 25 UPOZORNĚNÍ Doporučená šířka vyhledávacího proužku v režimu TX600 je 20 m.

Bluetooth a aplikace PIEPS umožňují přímou správu zařízení (např. aktualizace softwaru) a kromě toho poskytují užitečný režim pro výcvik. Získejte aplikaci PIEPS (v obchodech Android Play Store, iOS App Store), připojte svůj pípák GUIDE BT/ RECON BT od společnosti BLACK DIAMOND a využívejte všechny funkce! Funkci Bluetooth aktivujte stiskem a přidržením tlačítka MARK (označit) (1D) při zapnutí pípáku.

UPOZORNĚNÍ Aktualizace firmwaru pípáku je odpovědností uživatele. Black Diamond doporučuje provádět kontroly aktualizací na začátku každé sezóny a v jejím průběhu pak každý měsíc.

Bluetooth aktivován Připojeno k mobilnímu zařízení

NEBEZPEČÍ Riziko neuskutečnění přenosu do zařízení kvůli povolenému připojení Bluetooth Režim Bluetooth je určen pouze pro správu zařízení a výcvikový režim. Nikdy nepoužívejte režim Bluetooth v lavinovém terénu!

Nastavení jsou k dispozici pro následující funkce: Funkce RECON BT GUIDE BT

Typ baterie (alkalické/lithium)

Časový limit pro automatické přepnutí Auto- Search-to-Send (60 s/90 s/120 s)

Analogový režim ON/OFF

Režim scan (regulérní/detailní)

Rozsah označení (5 m / 20 m / maximální rozsah)

Další užitečný obsah v aplikaci PIEPS:

• Aktualizace softwaru

• ManuályPříručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 22 / 25

Chyba Popis Rozměry Na displeji není žádná indikace Zkontrolujte přístroj, zda není poškozen. Zkontrolujte kapacitu, typ a polaritu baterie (+, -). Vyměňte baterie. Vezměte přístroj ke svému prodejci.

Vysoký proud Tato chyba zmizí po automatické kontrole. Vezměte přístroj ke svému prodejci.

Konfigurace systému Tato chyba zůstává na displeji. Zařízení není funkční. Vezměte přístroj ke svému prodejci.

Vysílač nebo přijímač nebo zesilovač Chyba zmizí po automatické kontrole. Přístroj má omezené funkce v režimu odesílání nebo hledání. Opakujte automatickou kontrolu v oblasti bez rušení (venku) a zkontrolujte elektronické, magnetické a kovové zdroje rušení. V případě trvalé chyby vezměte zařízení k prodejci.

Procesor Tato chyba zůstává na displeji. Zařízení není funkční. Vezměte přístroj ke svému prodejci.

Indikátor vzdálenosti a/nebo směru Tato chyba zmizí po automatické kontrole. Přístroj má omezené funkce týkající se indikace vzdálenosti a směru. Vezměte přístroj ke svému prodejci.

Kontrola bezpečnosti přepínače režimů Tato chyba zmizí po automatické kontrole. Včasná detekce případné poruchy přepínače. Přepínání mezi režimy nemusí správně fungovat. Proveďte kontrolu zařízení prostřednictvím aplikace Pieps a postupujte podle doporučení.

Akcelerometr Tato chyba zmizí po automatické kontrole. Zařízení má omezené funkce: Funkce Auto- Search-to-Send není možná. Skupinový Pro-Mode režim kontroly není možný. Vezměte přístroj ke svému prodejci.

Bluetooth Aktivace Bluetooth a/nebo připojení není možná. Funkce lavinového pípáku funguje. Během automatické kontroly se nezobrazuje, objevuje se pouze během aktivace Bluetooth. Opakujte akci, chcete-li aktivovat režim Bluetooth. V případě trvalé chyby vezměte zařízení k prodejci.

Vyměňte baterie, jakmile ukazatel kapacity baterie (2D) ukazuje prázdnou baterii. Vždy vyměňujte všechny tři baterie najednou! Abyste vyměnili baterie, otevřete přihrádku na baterie (1H) a vložte nové baterie správným směrem. Při likvidaci baterií dodržujte předpisy platné ve vaší zemi.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 23 / 25 NEBEZPEČÍ Nebezpečí výbuchu z důvodu nesprávně používaných baterií Nebezpečí nesprávného uvedení kapacity baterie Používejte pouze baterie typu „alkalické (AAA) LR03 1,5 V“ nebo „lithiové (AAA) FR03 1,5 V“! Použití lithiových baterií se musí potvrdit v aplikaci PIEPS!

prázdná, blikání Konečná rezerva, přístroj se může kdykoliv vypnout

Pro čištění zařízení používejte vlhký hadřík bez čisticího prostředku. UPOZORNĚNÍ Tekutina, pára nebo čisticí prostředek nesmějí být používány k čištění zařízení. Mohly by ohrozit chod zařízení.

Zařízení uchovávejte v suché místnosti při pokojové teplotě.

Pokud se zařízení delší dobu nepoužívá (letní měsíce), doporučuje se vyjmout baterie z prostoru pro baterie. Záruka se nevztahuje na škody způsobené vytékajícími bateriemi.

VÝSTRAHA Nebezpečí poruchy zařízení nebo poškození způsobené extrémními teplotami Nevystavujte přístroj extrémním teplotám mimo provozní limity! Uchovávejte přístroj chráněný před přímým slunečním zářením! Extrémní teploty mohou způsobit poruchu nebo poškození!

UPOZORNĚNÍ Upozorňujeme, že zařízení je elektronickým zařízením. Nemůže tedy být likvidováno společnostmi pro nakládání s komunálními odpady. Zlikvidujte zařízení v souladu se zákonem ve vaší zemi.Příručka k zařízení GUIDE BT/RECON BT BLACK DIAMOND 24 / 25

EVROPA Společnost Black Diamond Equipment prohlašuje, že rádiové zařízení BLACK DIAMOND GUIDE BT/ RECON BT splňuje požadavky následujících směrnic: EMC 2014/30/EU, RED 2014/53/EU, RoHS 2011/65/EU, LVD 2014/35/EU. Velká Británie Společnost Black Diamond Equipment prohlašuje, že rádiové zařízení BLACK DIAMOND GUIDE BT/ RECON BT splňuje předpisy pro elektromagnetickou kompatibilitu Electromagnetic Compatibility Regulations 2016, o rádiových zařízeních Radio Equipment Regulations 2017, o omezení používání nebezpečných látek v elektrických zařízeních The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, a přepis o bezpečnosti elektrických zařízení Electrical Equipment (Safety) Regulations 2016. Celý text prohlášení o shodě EU a pro Velkou Británii je k dispozici na následující internetové adrese: www.blackdiamondequipment.com/DOC USA/KANADA Výrobce: Black Diamond Equipment | Typ/model: GUIDE BT/ RECON BT USA: Upozornění FCC, upozornění a prohlášení Toto zařízení vyhovuje části 15 pravidel FCC. Provoz je podmíněn následujícími dvěma podmínkami: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí zvládnout jakékoli přijaté rušení včetně nevyžadovaných operací. Zařízení bylo testováno vyhovělo limitům pro třídu B digitálních zařízení, vyhovuje části 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení v bytové instalaci. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiové komunikace. Neexistuje však žádná záruka, že u určité instalace nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, které může být způsobeno vypnutím a zapnutím zařízení, doporučujeme uživateli pokusit se vyřešit rušení jedním nebo více z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu

• Zvyšte odstup mezi zařízením a přijímačem

• Připojte zařízení k zásuvce na jiném obvodu, než ke kterému je připojen přijímač

• Komplexná automatická kontrola

• Jednoduchá kontrola skupiny

• Automatická ochrana proti rušeniu

• V režime SEND noste maják pred sebou.

• 3x alkalické batérie (v priehradke na batérie)

• „ER“ = chyba (frekvencia nezodpovedá norme)

• Dlhá varovná doba so zvukovým upozornením a odpočítavaním pred prepnutím

Zvukový signál Zvuk v režime SEARCH

• Približné pátranie (začína zachytením prvých signálov)

4.9.6 Analógový režim

Typ batérie (alkalická/lítiová)

Analógový režim ZAP./VYP.
