Vrsta izdelka	4K LED televizor
Znamka	Sony
Model	Bravia KD65XG8196
Velikost zaslona	65 palcev (165 cm)
Ločljivost	4K Ultra HD (3840 x 2160)
Dimenzije zaslona (Š x V)	1463 x 845 mm
Teža (brez stojala)	Približno 21 kg
Napajanje	220-240 V AC, 50/60 Hz
Poraba električne energije (ocena)	185 W
Glavne funkcije	Smart TV Android TV, HDR10, HLG, Dolby Vision, vgrajen Wi-Fi, Bluetooth
Povezljivost	4x HDMI, 2x USB, Ethernet, optični izhod, priključek za slušalke
Zvok	Vgrajeni zvočniki, Dolby Audio
Združljivo stensko držalo	Sony SU-WL450 (standardna in tanka namestitev)
Oddaljenost od stene (standardna namestitev)	142 mm
Oddaljenost od stene (tanka namestitev)	100 mm
Vijaki za pritrditev na steno	4 vijaki premera 8 mm (niso priloženi)
Vzdrževanje in čiščenje	Čistite z mehko, suho krpo; ne uporabljajte kemičnih sredstev
Varnost	Priporočena namestitev s strani strokovnjaka; ne stresajte in ne naslanjajte se na televizor
Rezervni deli	Vključeno stojalo za mizo; vijaki za pritrditev na steno niso priloženi
Popravljivost	Sony servis po prodaji na voljo

Pogosto zastavljena vprašanja - Bravia KD65XG8196 SONY

Ali lahko televizor namestim na steno sam?

Močno priporočamo, da namestitev prepustite pooblaščenemu Sony monterju iz varnostnih razlogov. Televizor lahko pade in povzroči hude poškodbe, če namestitev ni pravilna.

Katere vijake uporabiti za pritrditev stenskega držala?

Uporabite vsaj štiri vijake premera 8 mm (ali enakovredne), primerne za material stene. Vijaki niso priloženi držalu.

Ali je stojalo za mizo priloženo televizorju?

Da, stojalo za mizo je priloženo. Shranite ga skupaj z vijaki, če boste kdaj želeli televizor postaviti na omaro.

Kako priključiti kable pred stensko namestitvijo?

Priključite vse potrebne kable (HDMI, anteno itd.), preden pritrdite televizor na steno. Ko je nameščen, je dostop do priključkov lahko omejen, zlasti pri tanki namestitvi.

Kakšna je oddaljenost med televizorjem in steno?

Z držalom SU-WL450 lahko izbirate med standardno namestitvijo (142 mm) in tanko namestitvijo (100 mm). Tanka namestitev zmanjša dostop do zadnjih priključkov.

Ali lahko uporabim drugo stensko držalo kot SU-WL450?

Ta televizor je zasnovan za uporabo samo s posebnim stenskim držalom Sony SU-WL450. Uporaba drugega držala lahko povzroči tveganje padca in poškodb.

Kako odstraniti stojalo za mizo s televizorja?

Položite televizor z zaslonom navzdol na mehko površino, nato odstranite vijake stojala za mizo, medtem ko stojalo trdno držite. Pri modelih 65 palcev sta potrebni dve osebi.

Kaj storiti, če se zdi stena prešibka za podporo televizorja?

Stena mora prenesti težo, ki je vsaj štirikrat večja od teže televizorja. V primeru dvoma pokličite strokovnjaka za utrditev stene ali izberite drugo mesto.

Ali je televizor mogoče namestiti na mavčno steno?

Da, pod pogojem, da uporabite sidra, primerna za mavec, in preverite trdnost stene. Sony priporoča, da namestitev prepustite pooblaščenemu monterju.

Kako pritrditi priloženi varnostni trak?

Ko je televizor nameščen, odstranite zračnost traku in ga trdno pritrdite na steno z vijakom premera 5 mm (ni priložen). Prepričajte se, da se televizor ne premika, tako da ga rahlo potegnete proti sebi.

NAVODILA ZA UPORABO Bravia KD65XG8196 SONY

*V imenih dejanskih modelov »□□« označuje številke in/ali znake, ki veljajo za posamezen model.

Kupcem

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Kupcem

Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Zakupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prenašajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obesajte.

Na televizor se ne naslanjajte in se nanj ne obesajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljajte na mestih, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena izključno za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanjem ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in pritrdilne dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Vsebina

Priprava za vgradnjo 5

Preverjanje delov 5

Priprava na vgradnjo televizorja. 9

KD-75XG80□□ 9

KD-65XG81□□/65XG80□□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

Namestitev televizorja na steno. 14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□

Preverjanje vgradnje. 19

Druge informacije 19

Tehnični podatki 19

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje glede na televizor.

Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450.

Opomba

• Če je na televizor pritrjeno Namizno stojalo, ga pred pričetkom montaže odstranite. Glejte Priročnik za pripravo in opravite korake v obratnem vrstnem redu, da odstranite drugo stran namiznega stojala. Kadar nameščate dele za pritrditev Nosilca za stensko montažo ali pri odstranjevanju Namiznega stojala, televizor položite z zaslonom navzdol na ravno in stabilno površino, ki jo pred tem prekrijte z debelejšim mehkim blagom, da preprečite poškodbe zaslona LCD.
• Odstranjene vijake shranite na varnem mestu, zunaj dosega otrok.

Priprava za vgradnjo

Pred montažo imejte pri roki Referenčni priročnik za TV in Priročnik za namestitev. Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom. - Potrdite mesto vgradnje televizorja. - Pripravite vsaj štiri vijake premera 8 mm in enega premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

• Preverite, ali so vsi deli priloženi.

A Podstavek (20) (1) B Škripec (2)
◎ Vijak 6x20 (4) ⊕ Vij	jak 4x20 s pušo (2)
◎ Distančnik (20) (2) F Jermen (1)
◎ Puša (20) (M4) (2) H Vijak 4x20 (2)
①Prilagodilnik podstavka (2)	◎ Vijak 4x10 (8)
◎ Distančnik (60) (2) L Vijak 6x50 (2)
◎ Puša (M4) (2) N Vij	jak 4x50 (2)

Izbiranje mesta vgradnje

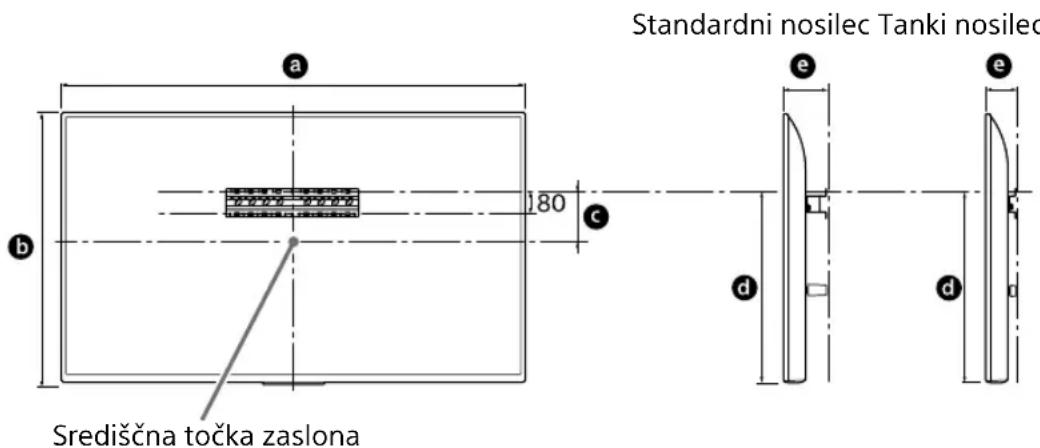

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj štirikratno težo televizorja.

Za stensko montažo televizorja upoštevajte naslednjo tabelo. Težo televizorja preverite v Referenčnem vodiču televizorja.

Enota: mm

Naziv modela	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
KD-75XG80□□	1.686	970	202	690	142	100
KD-65XG81□□	1.463	845	173	597	142	100
KD-65XG80□□	1.463	845	173	597	142	100
KD-55XG81□□	1.241	721	95	460	141	100
KD-55XG80□□	1.241	721	95	460	141	100
KD-49XG81□□	1.101	645	-15*	314	119	78
KD-49XG80□□	1.101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

• Položaj nosilca je pod središčno točko zaslona.

Opomba

Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže. Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.

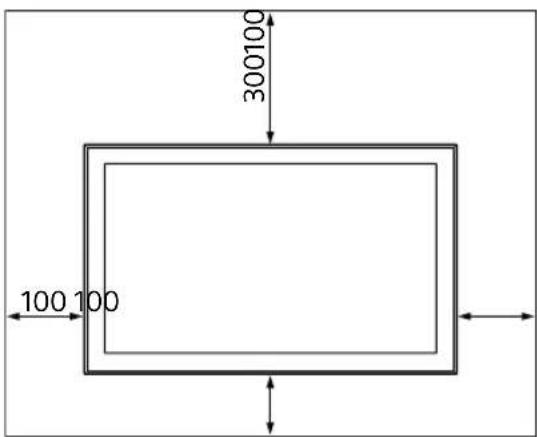

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.

Enota: mm

• Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanije ali prahu:
• Televizorja ne polagajte plosko, ne nameščajte ga obrnjenega na glavo ali z zaslonom ali s stranico proti steni.
• Televizorja ne postavljajte na polico, preprogo, posteljo ali v omaro.
• Televizorja ne pokrivajte s krpo ali predmeti, kot je časopis ipd.
• Televizorja ne nameščajte, kot je prikazano spodaj. Kroženje zraka je blokirano.

Opomba

• Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable.

Da preprečite stiskanje kablov, prijavite luknjo v steni zunaj območja podstavka (20) A, prilagodilnika podstavka 1 in distančnika (20) E, distančnika (60) K.

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

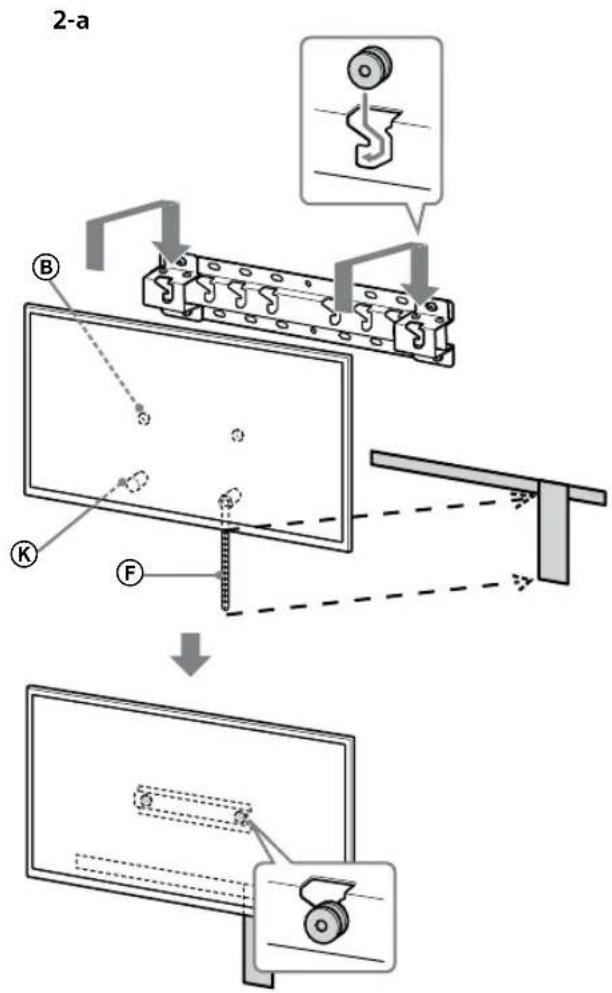

2-a Standardni nosilec

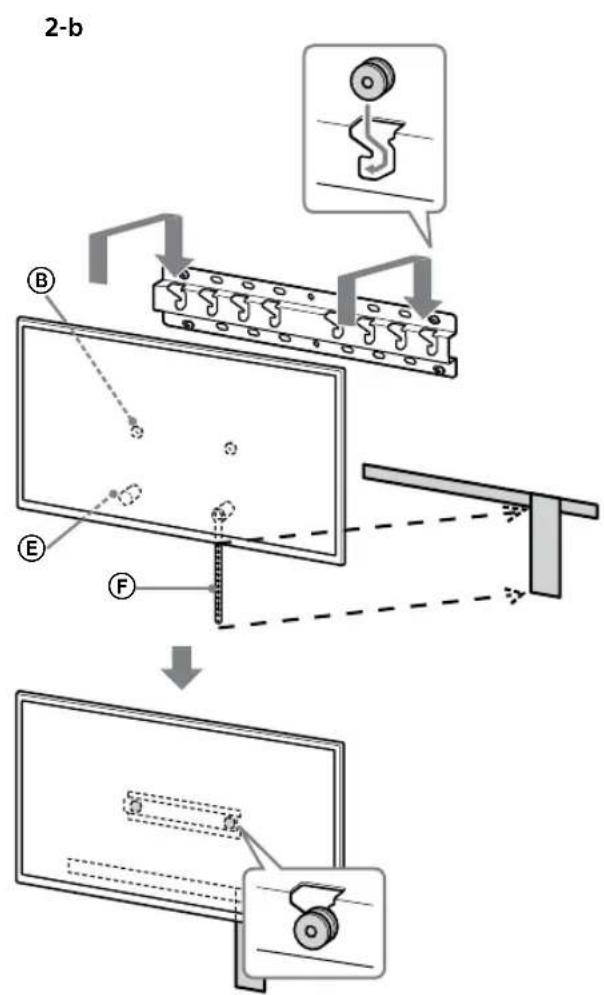

2-b Tanki nosilec

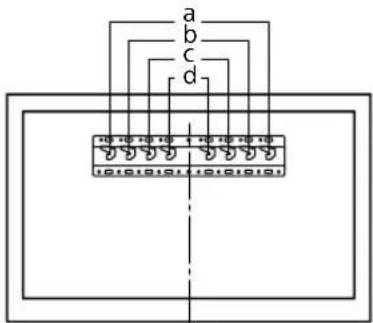

3 Za položaj pritrditve prilagodilnika podstavka glejte spodnjo tabelo. Če izberete 2-b, preskočite ta korak.

Naziv modela Lokacija kavlja
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) A, če izberete 2-a.

4 Določite položaje vijakov za vgradnjo podstavka (20) A. Glejte tehnične podatke na strani 19. Če izberete 2-a, uporabite položaje lukenj prilagodilnika podstavka ①.

OPOZORILO

Stena mora prenesti najmanj štirikratno težo televizorja (za težo televizorja glejte njegov Referenčni vodič). Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Prijavite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) (samo 2-a).
• Podstavek (20) A vgradite vodoravno na steno.

Priprava na vgradnjo televizorja

Za montažo stojala si preberite Priročnik za namestitev.

KD-75XG80□□

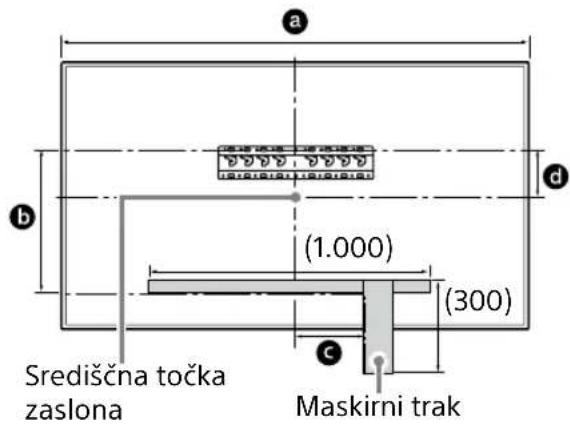

1 Na steni označite mesto vgradnje.

• Za označevanje položaja televizorja v bližini podstavka ali prilagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo.

Enota: mm

Naziv modela	Dolžina za oznacěvanje			Središčna mera zaślona
	a	b	c	d
KD-75XG80☐☐	1.686	564	150	202

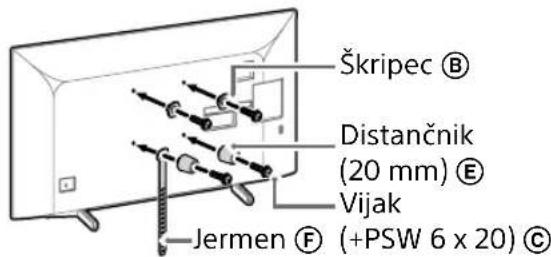

2 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m (15 kgf·cm). Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

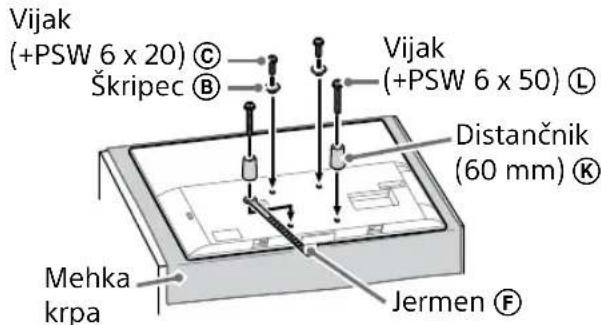

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

3 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

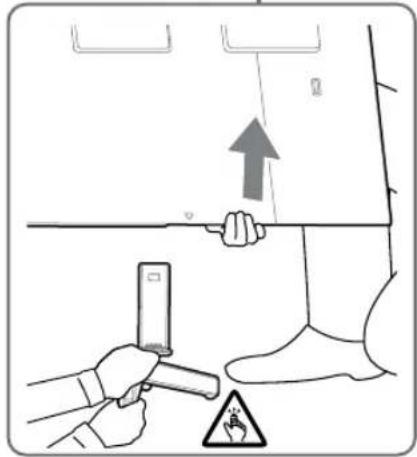

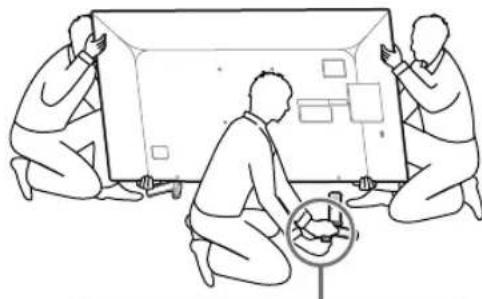

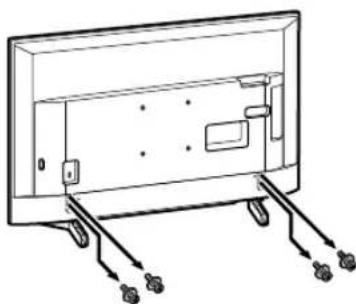

4 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

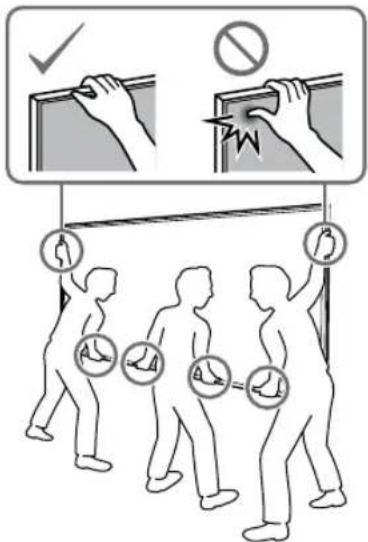

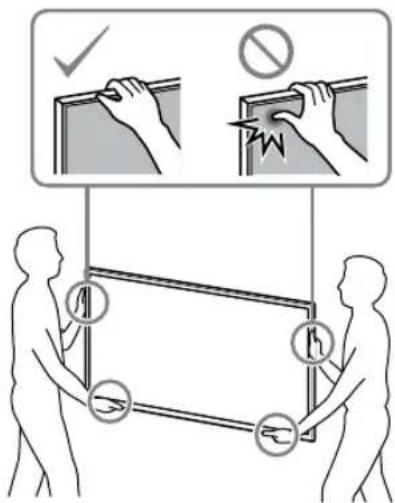

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe. - Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. - Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-65XG81□□/

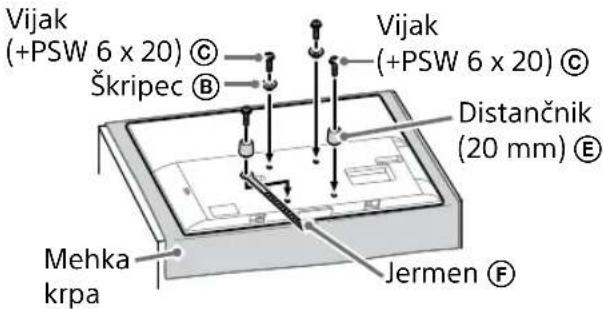

1 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

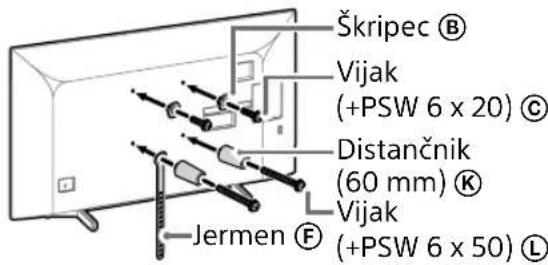

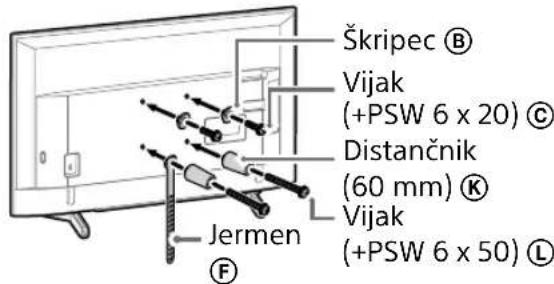

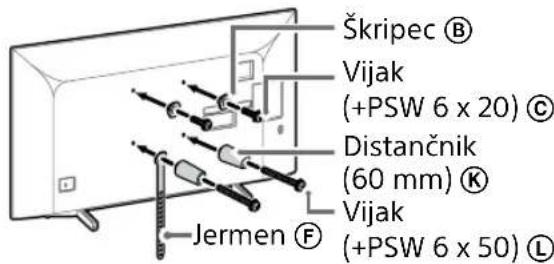

Standardni nosilec (2-a)

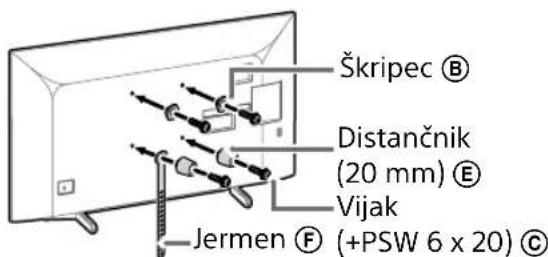

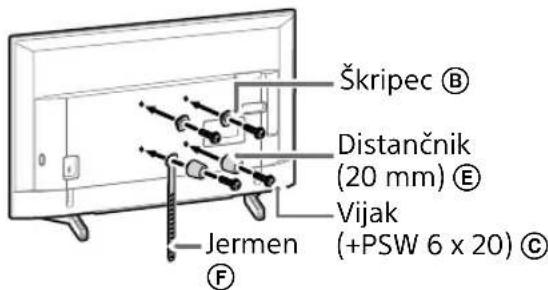

Tanki nosilec (2-b)

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

2 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju priložen Referenčni vodič.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

3 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe. Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-55XG81□□/55XG80□□

1 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

2 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju priložen Referenčni vodič.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

3 Namizno stojalo odstranite s televizorja.

Opomba

Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-49XG81□□/ 49XG80□□ / 43XG81□□ / 43XG80□□

1 Namizno stojalo odstranite s televizorja.

Opomba

• Televizor podložite z mehko krpo, da preprečite poškodbe zaslona. Za montažo stenskega nosilca ne uporabite vijakov, ki ste jih odstranili iz namiznega stojala.
• Odstranjeno namizno stojalo in vijake shranite na varnem mestu, zunaj dosega otrok. Če boste televizor želeli nekoč spet postaviti na mizo, jih boste potrebovali. Namiznega stojala ni mogoče kupiti ločeno.

OPOZORILO

• Televizor vklopite šele, ko stoji v navpičnem položaju. Ko televizor leži obrnjen z zaslonom navzdol, pri tem ne sme biti vklopljen, da preprečite neenakomernost slike.
• Če televizor izpostavite povečanemu pritisku ali močnemu udarcu, lahko pride do poškodbe ali okvare televizorja.
• Televizor položite na stabilno in ravno površino s prednjo stranjo navzdol tako, da namizno stojalo visi čez rob te površine. Če televizor in namizno stojalo položite na isto ravno površino, televizor ne bo stabilen in zaradi tega lahko pride do poškodbe televizorja. Pri odstranjevanju namiznega stojala s televizorja namizno stojalo trdno primite z obema rokama.

2 Namestite dele za pritrditev

Nosilca za stensko montažo.

Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

3 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

Namestitev televizorja na steno

KD-75XG80□□

1 Dvignite televizor.

• Za mesto škripcev ⑧ za obešanje na podstavek ali prilagodilnik podstavka glejte tabela za korak 3 v »Izbiranje mesta vgradnje« na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor dobro držite z obema rokama in se prepričajte, da sta jermena F in dno televizorja poravnana z maskirnim trakom.
• Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da prilagodijo položaj.

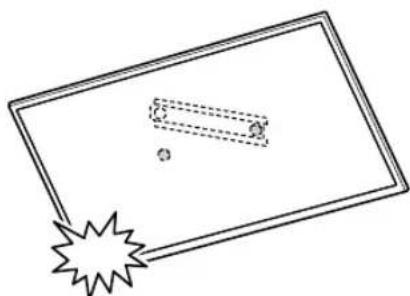

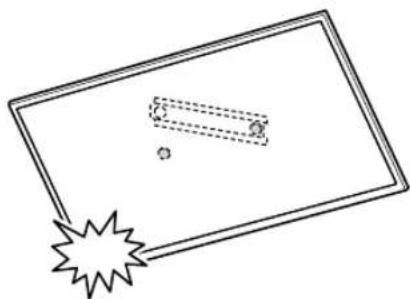

Pri vgradnji televizorja na steno bodite zelo previdni, še posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

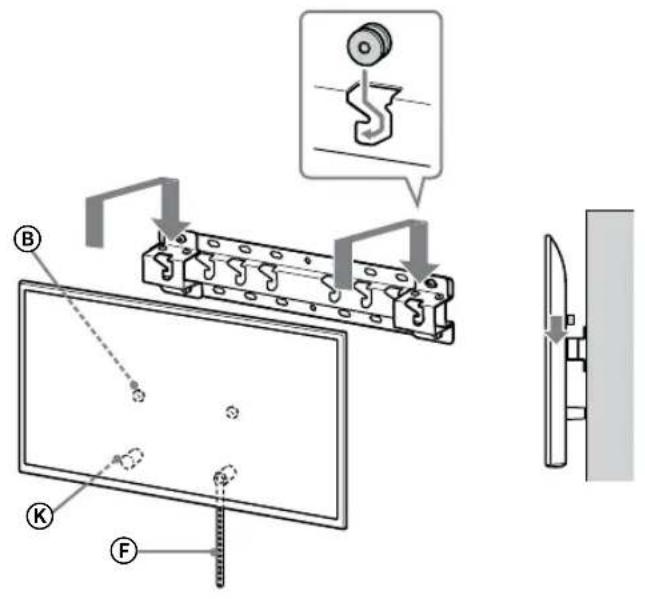

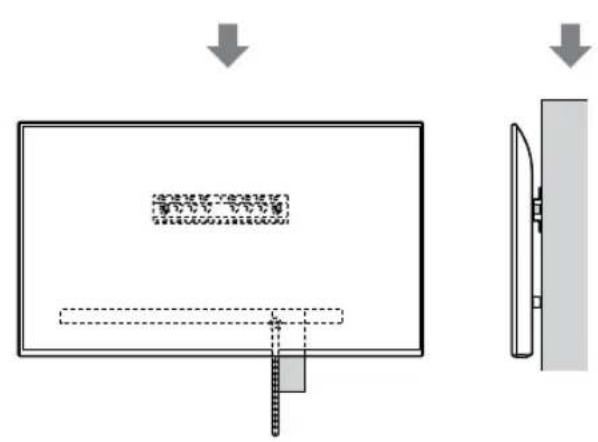

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in škripce ⑧, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

• Po vgradnji televizorja na steno s stene odstranite maskirni trak itd.

OPOZORILO

• Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

• Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi vijake F.

1 Dvignite televizor.

• Za mesto škripcev ⑧ za obesanje na podstavek ali prilagodilnik podstavka glejte tabelo v koraku 3 v »Izbiranje mesta vgradnje« na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor trdno držite z obema rokama.

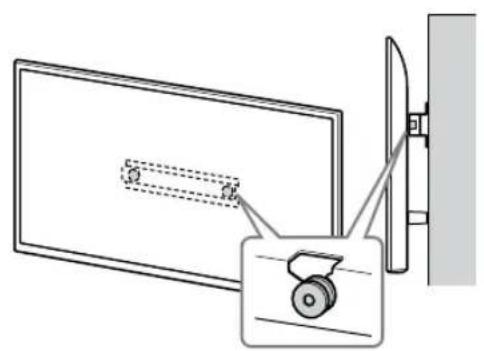

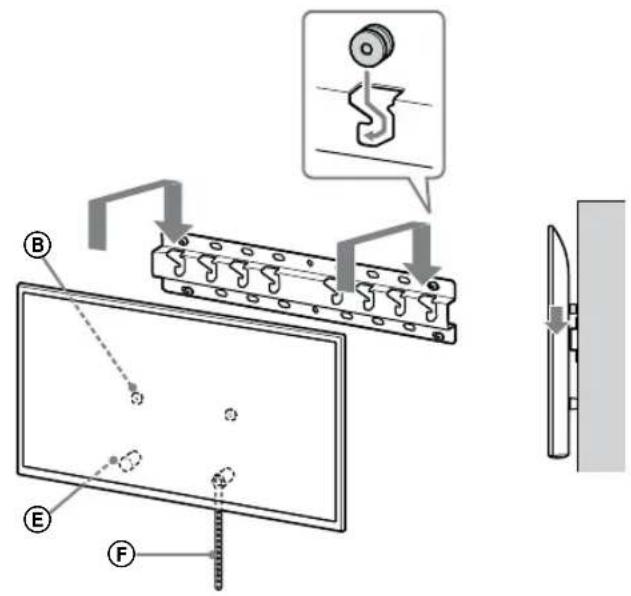

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in škripce ⑧, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

2-a

2-b

↓

↓

OPOZORILO

• Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

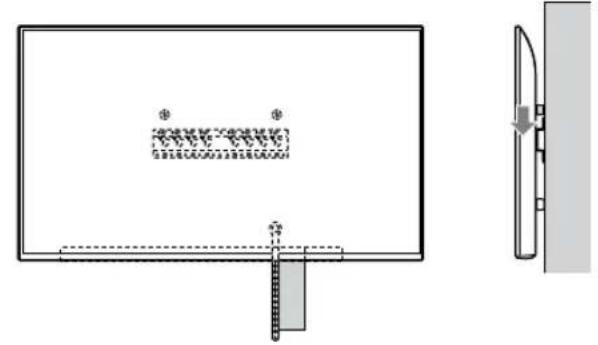

3 Preprečevanje premikanja spodnjega dela televizorja.

• Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen.

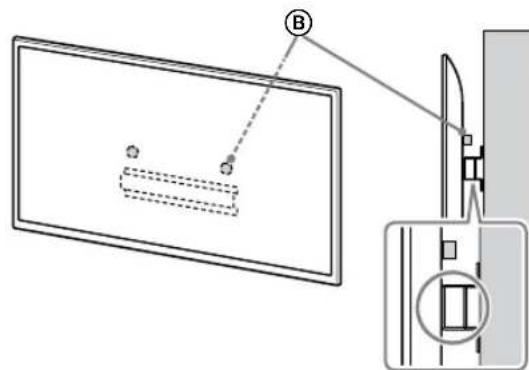

Preverjanje vgradnje

Preverite naslednje točke.

• Škripci B so trdno zataknjeni v podstavek ali prilagodilnik podstavka. Kabli niso zviti ali stisnjeni. Jermen F je napet.

OPOZORILO

• Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

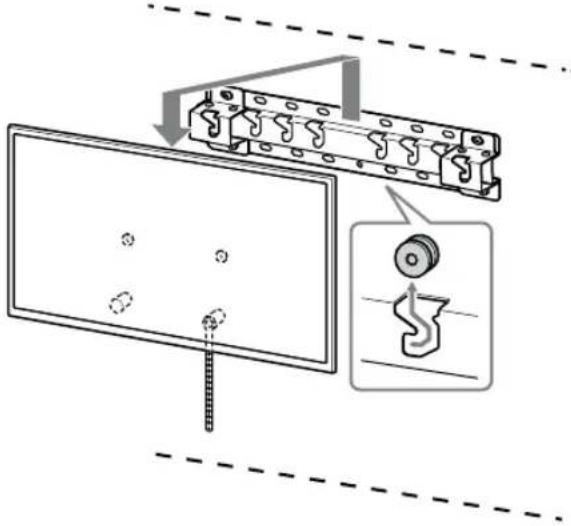

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

• Poskrbite, da televizor pri odstranjevanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Tehnični podatki

Mere: (približno) (mm)

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

q: 100

h1: 20 (pri 2-b)

h2: 60 (pri 2-a)

Teža (samo podstavek): (približno) (kg) 0,8

Zasnova tehničnih podatkov se lahko kadar koli nenapovedano spremeni.

Informacije za namestitev Sony nosilca za postavitev na zid (SU-WL450)

Podržani modeli:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/
