Тип продукт	LED 4K телевизор
Марка	Sony
Модел	Bravia KD65XG8196
Размер на екрана	65 инча (165 см)
Резолюция	4K Ultra HD (3840 x 2160)
Размери на дисплея (Ш x В)	1463 x 845 мм
Тегло (без стойка)	Около 21 кг
Захранване	220-240 V AC, 50/60 Hz
Консумация на енергия (приблизителна)	185 W
Основни функции	Smart TV Android TV, HDR10, HLG, Dolby Vision, вграден Wi-Fi, Bluetooth
Свързаност	4x HDMI, 2x USB, Ethernet, оптичен изход, жак за слушалки
Звук	Вградени високоговорители, Dolby Audio
Съвместимо стенно закрепване	Sony SU-WL450 (стандартен и тънък монтаж)
Разстояние до стената (стандартен монтаж)	142 мм
Разстояние до стената (тънък монтаж)	100 мм
Винтове за стенен монтаж	4 винта с диаметър 8 мм (не са включени)
Поддръжка и почистване	Почиствайте с мека суха кърпа; не използвайте химикали
Безопасност	Препоръчва се монтаж от професионалист; не разклащайте и не се опирайте на телевизора
Резервни части	Включена е стойка за бюро; винтовете за стенен монтаж не са включени
Ремонтопригодност	Има налично следпродажбено обслужване от Sony

Често задавани въпроси - Bravia KD65XG8196 SONY

Мога ли сам да монтирам телевизора на стената?

Силно се препоръчва монтажът да бъде извършен от упълномощен монтажник на Sony от съображения за безопасност. Телевизорът може да падне и да причини сериозни наранявания, ако монтажът не е правилен.

Какви винтове да използвам за закрепване на стенната стойка?

Използвайте поне четири винта с диаметър 8 мм (или еквивалентни), подходящи за материала на стената. Винтовете не са включени в стойката.

Включена ли е стойката за бюро с телевизора?

Да, стойката за бюро е включена. Съхранявайте я заедно с винтовете, ако някога искате да поставите телевизора върху мебел.

Как да свържа кабелите преди стенния монтаж?

Свържете всички необходими кабели (HDMI, антена и т.н.), преди да фиксирате телевизора на стената. След монтажа достъпът до конекторите може да бъде ограничен, особено при тънък монтаж.

Какво е разстоянието между телевизора и стената?

Със стойка SU-WL450 можете да изберете между стандартен монтаж (142 мм) и тънък монтаж (100 мм). Тънкият монтаж намалява достъпа до задните терминали.

Мога ли да използвам стенна стойка, различна от SU-WL450?

Този телевизор е проектиран да се използва само със специфичната стенна стойка Sony SU-WL450. Използването на друга стойка може да доведе до риск от падане и наранявания.

Как да премахна стойката за бюро от телевизора?

Поставете телевизора с екрана надолу върху мека повърхност, след това отстранете винтовете на стойката за бюро, като държите здраво стойката. За 65-инчовите модели са необходими двама души.

Какво да направя, ако стената изглежда твърде крехка, за да издържи телевизора?

Стената трябва да издържа тегло, равно на поне четири пъти теглото на телевизора. При съмнение се обадете на професионалист, за да укрепи стената или изберете друго място.

Може ли телевизорът да бъде монтиран на гипсокартонена стена?

Да, при условие че използвате подходящи дюбели за гипсокартон и проверите здравината на стената. Sony препоръчва монтажът да се извърши от упълномощен монтажник.

Как да закрепя предоставения предпазен колан?

След като телевизорът е монтиран, отстранете хлабината на колана и го закрепете здраво към стената с винт с диаметър 5 мм (не е включен). Уверете се, че телевизорът не се движи, като леко го дръпнете към себе си.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KD65XG8196 SONY

Използвайте конзолата за закрепване към стена SU-WL450, за да монтирате телевизора на стената.

Забележка

Ако поставката за маса е прикрепена към телевизора, преди това разкачете поставката за маса. Вижте ръководството за настройка и следвайте стъпките в обратен ред, за да свалите поставката за маса. Поставете телевизора с екрана надолу на равна и стабилна повърхност, покрита с дебела и мека тъкан, когато закрепвате описаните части за конзолата за закрепване към стена или когато сваляте поставката за маса от телевизора, за да предотвратите повреда на повърхността на LCD дисплея. Не пропускайте да съхраните свалените винтове на сигурно място, като ги пазите от деца.

Подготовка за монтаж

Ръководството за настройка на телевизора трябва да е под ръка преди започване на монтажа. Преди да започнете, осигурете отвертка Phillips, която отговаря на болтовете. Подгответе мястото за монтаж на телевизора. Пригответе четири броя винтове с диаметър 8 mm и един винт с диаметър 5 mm или еквивалентни (не са включени в комплекта). Изберете винтове, подходящи за материала на стената.

Проверка на частите

Доставено с SU-WL450

• Проверете дали всички части са налични.

A Oснова (20) (1) B Мakара (2)
◎ PSW 6x20 (4)◎ PSW 4x20 c Втулka (2)
◎Дистанционна Втулka (20) (2)	◎Колан (1)
◎Втулka (20) (M4) (2)	◎PSW 4x20 (2)
◎Адамтетер на Оснobата (2)	◎J PSW 4x10 (8)
◎Дистанционна Втулka (60) (2)	◎L PSW 6x50 (2)
◎Втулka (M4) (2)◎PSW 4x50 (2)

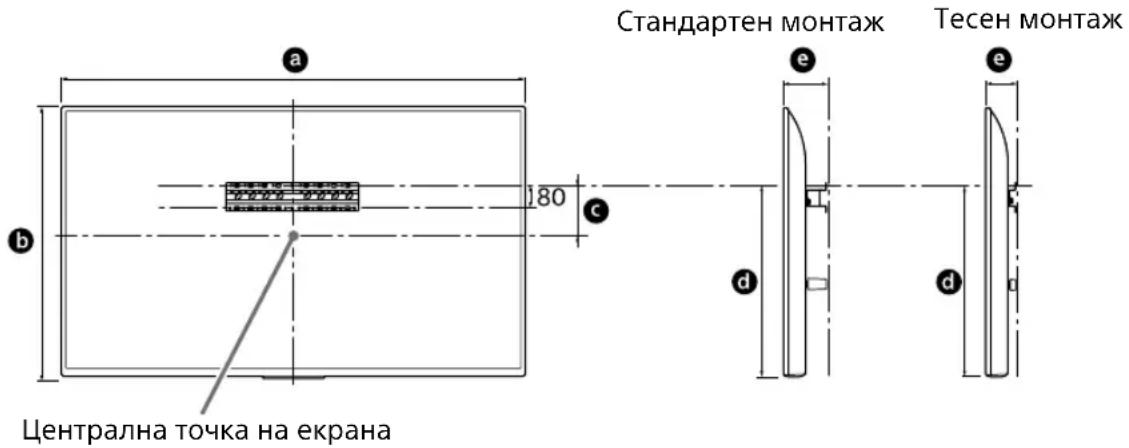

Определяне на мястото на монтаж

1 Изберете мястото на монтаж.

Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. Вижте следната таблица относно монтажа на телевизора на стената. Вижте справочното ръководство на телевизора относно теглото му.

Мерни единици: mm

Иme на мозел	Размери на ekрANA		Размер на ceentьра на ekрANA	Дылжина на моNTаж
	a	b	c	d	e
					Стондануten MOТаж	Teсен MOТаж
KD-75XG80□□	1686970202690142100
KD-65XG81□□	1463845173597142100
KD-65XG80□□	1463845173597142100
KD-55XG81□□	124172195460141100
KD-55XG80□□	124172195460141100
KD-49XG81□□	1101645-15*314119		78
KD-49XG80□□	1101645-15*314119		78
KD-43XG81□□	97057023315119		77
KD-43XG80□□	97057023315119		77

• Мястото на скобата е под централната точка на екрана.

Забележка

• Цифрите в таблицата може леко да се различават в зависимост от начина на извършване на монтажа. Когато вашият телевизор е монтиран на стена, горната му част леко се накланя напред.

Оставете нужното разстояние между телевизора, тавана и издадените части на стената, както е показано по-долу.

Мерни единици: mm

За да постигнете правилна вентилация и да предотвратите събирането на прах, спазвайте следното:

Не слагайте телевизора да лежи на плоската си страна, не го монтирайте обърнат с горния край надолу, наклонен или странично. Не слагайте телевизора върху рафтове, килими, легло или дрешник. Не покривайте телевизора с тъкан, като например пердета, или предмети като вестници и др. Не монтирайте телевизора, както е показано по-долу.

Въздушното течение е блокирано.

Забележка

Ако възнамерявате да прекарате кабели в стената, направете отвор в стената, за да вмъкнете кабелите преди началото на монтажа. За да предотвратите заклещване на кабелите, направете отвор в стената извън периметъра на основата (20) A, за център на основата ① и дистанционна втулка (20) E, дистанционна втулка (60) K.

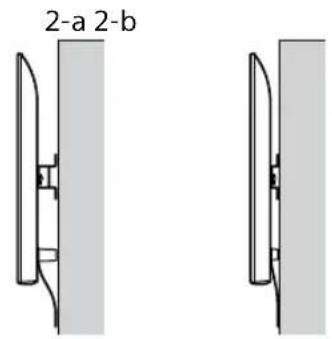

2 Изберете вид монтаж на стена. Разстоянието от задната част на телевизора до стената може да се избере, както е показано по-долу.

2-a Стандартен монтаж 2-b Тесен монтаж

Вижте таблицата от стъпка 1.

ПРЕДУПРЕЖДЕНИЕ

Когато е избрано 2-b, достъпът до задните клеми е ограничен.

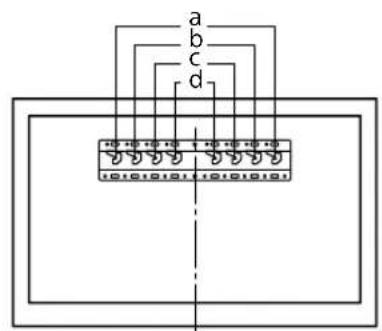

3 Вижте таблицата по-долу за местоположението на адаптерния фитинг за основата. Ако сте избрали 2-b, пропуснете тази стъпка.

Име на мозел	Мосторожения На Кукatinga
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Монтирайте адаптера на основата ①, като използвате винт (PSW 4x10) към основата (20) A, ако сте избрали 2-a.

Име на м odeл	Дължина за отбелязвае	Размер на центыра на ekранa
	a b c d
KD-75XG80☐☐ 1686 564 150 202

2 Прикрепете свързващите части за конзолата за закрепване към стена. Проверете частите за свързване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Затегнете частите за окачване с помощта на винтовете. Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m (15 kgf·cm).

Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете ръководството за бъдеща справка.

Стандартен монтаж (2-а)

Тесен монтаж (2-б)

Забележка

Когато използвате този стил за монтаж, има да можете да използвате някои от терминалите на гърба на телевизора.

Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Има да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, поставено с вашия телевизор.

Забележка

Възложете прокарването на кабелите в стената или използвайте подходящите. Уверете се, че свързвате кабелите преди монтирането към стената, за да не стъпите върху тях.

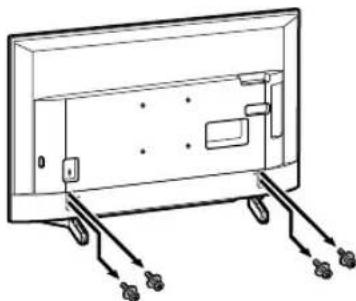

Свалете поставката за маса от телевизора.

• Отстранете едната страна на стойката за маса. Прихте здраво стойката за маса с двете си ръце, докато повдигате телевизора.

• Повторете предната стъпка и отстранете другата страна на стойката за маса.

Забележка

Преди да започнете монтажа на стойката за маса, се уверете, че телевизорът е изключен от електрическата мрежа. Внимавайте да не приемате препоръки, които биха могли да доведат до нараняване, когато сваляте стойката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване, или самият телевизор да се повреди. Бъдете внимателни, когато работите със стойката за маса, за да избегнете повреда на телевизора. Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закрепена и може да се изплъзне и да причини нараняване. Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите надраскване на повърхността, върху която стои телевизорът.

KD-65XG81□□/65XG80□□

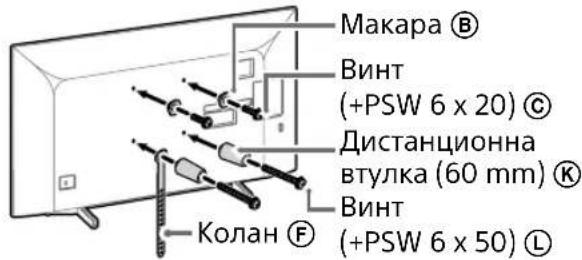

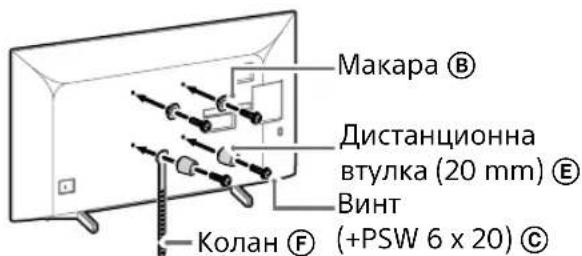

1. Прекарайте кабелите за конзолата за закрепване към стена. Проверете кабелите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

Закрепете частите за окачване с помощта на винтовете. Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}. Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете ръководството за бъдеща справка.

Стандартен монтаж (2-а)

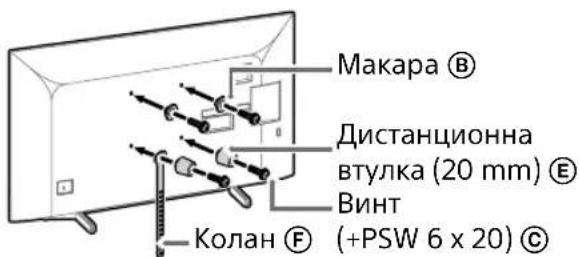

Тесен монтаж (2-б)

Забележка

Когато използвате този стил за монтаж, няма да можете да използвате някои от терминалите на гърба на телевизора.

2. Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

Възможно е да прокарате кабелите в стената или под пода. Уверете се, че сте свързали кабелите преди монтажа към стената, за да не стъпите върху тях.

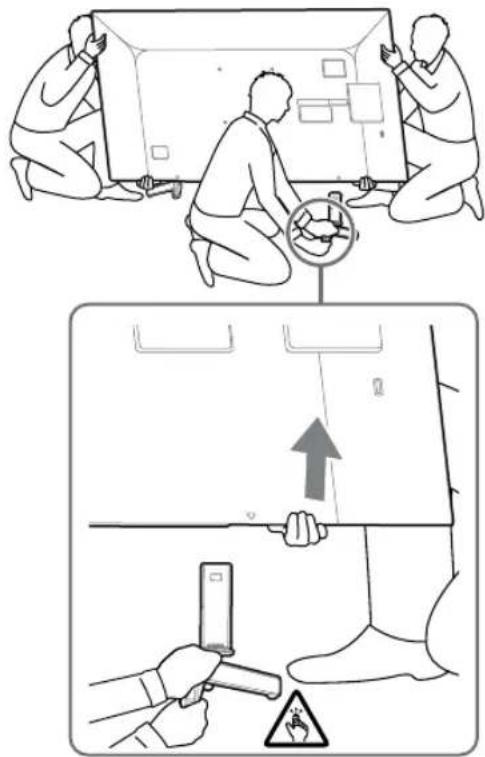

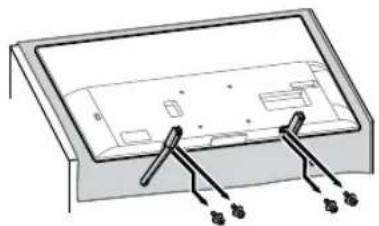

3. Свалете стойката за маса от телевизора.

• Отстранете едната страна на стойката за маса. Придържайте здраво стойката за маса с двете си ръце, докато други повдигат телевизора.

- Повторете процедурата от срещуположната страна на стойката за маса.

Забележка

Сглобяването на поставката за маса трябва да се извърши от двама или повече души. Внимавайте да не прилагате преждевременна сила, когато сваляте поставката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване или самият телевизор да се повреди.

-Бъдете внимателни, когато работите с поставката за маса, за да избегнете повреждане на телевизора. Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закрепена и стойката за маса може да се изплъзне и да причини нараняване. Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането и нараняването на повърхността, върху която стои телевизорът.

KD-55XG81□□/55XG80□□

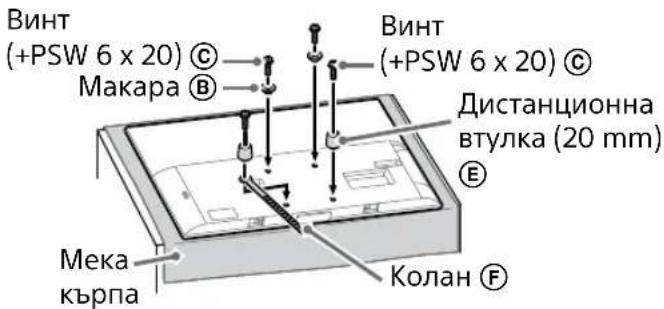

1. Проверете частите за окачване за конзолата за закрепване към стена. Проверете частите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

Закрепете частите за окачване с помощта на винтове. Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}. Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете ръководството за бъдеща справка.

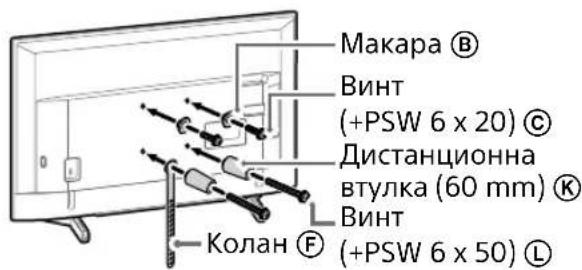

Стандартен монтаж (2-а)

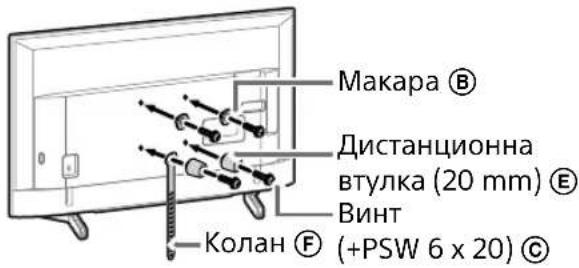

Тесен монтаж (2-б)

Забележка

Когато използвате този стил за монтаж, няма да можете да използвате някои от терминалите на гърба на телевизора.

2. Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

Въведете кабелите в стената или под пода. Уверете се, че свързвате кабелите преди монтажа към стената, за да не стъпвате върху тях.

Свалете поставката за маса от телевизора.

Забележка

Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и стойката за маса може да се изплъзне и да причини нараняване. Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането и нараняването на повърхността, върху която стои телевизора.

KD-49XG81□□/ 49XG80□□ / 43XG81□□ / 43XG80□□

Свалете поставката за маса от телевизора.

Забележка

• Уверете се, че сте поставили телевизора върху мека кърпа, за да предотвратите повреда на повърхността на дисплея. Когато монтирате конзолата за закрепване към стена, не използвайте винтовете, свалени от поставката за маса. Запазете поставката за маса и нейните винтове на сигурно място, настрани от деца. Те ще ви потрябват, ако искате да използвате телевизора върху маса в бъдеще. Поставката за маса не може да се поръча отново.

ПРЕДУПРЕЖДЕНИЕ

Преди да включите телевизора, уверете се, че той е във вертикална позиция. Телевизорът не трябва да бъде включен в захранването с LCD панела, обърнат надолу, за да се избегне неравномерност на картината. Ако повърхността на телевизора бъде изложена на натиск или удар, той може да се счупи или повреди. Поставете телевизора с лицето надолу на стабилна и равна повърхност, като поставката за маса виси извън ръба на повърхността. Ако липсата на телевизора и основата на поставката за маса са на едно ниво, това ще доведе до нестабилни условия на работа и може да повреди телевизора. Когато откачате поставката за маса от телевизора, дръжте здраво поставката за маса с две ръце.

Прикрепете частите за конзолата за закрепване към стена. Проверете частите, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

Закрепете частите за окачване с помощта на винтове. Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}. Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете това ръководство за бъдеща справка.

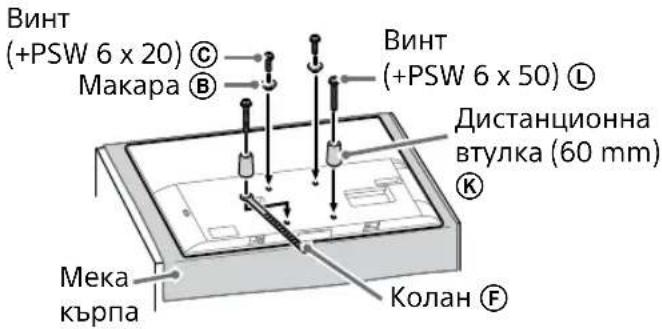

Стандартен монтаж (2-а)

Тесен монтаж (2-б)

Когато използвате този стил за монтаж, има да можете да използвате някои от терминалите на тъба на телевизора.

Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Има да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, поставено с вашия телевизор.

Възможно е прокарването на кабелите в стената или използването на подходящ удължител. - Уверете се, че свързвате кабелите преди монтирането към стената, за да не стъпите върху тях.

Монтаж на телевизора на стената

KD-75XG80□□

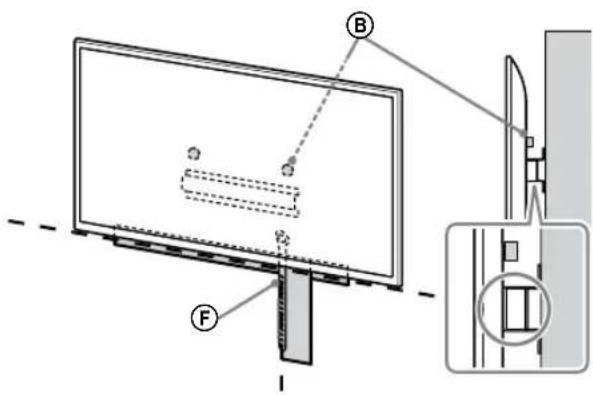

1 Повдигнете телевизора.

За местоположението на марките ⑧ за окачване върху основата на адаптера за основата, вижте таблицата с надпис "Определяне на мястото на монтаж" от страница 7. - Уверете се, че задната страна на телевизора е успоредна на основата на адаптера за основата, когато държите телевизора.

Дръжте здраво телевизора с две ръце и се уверете, че конекторът и долната страна на телевизора са успоредни със самозалeпващото се тиксо. - Придвижете телевизора, след което го поставете пред телевизора, за да регулирате позиционирането.

Внимавайте, когато монтирате телевизора към стената, особено за човека, който го държи отгоре, тъй като телевизорът може да падне и да причини сериозна контузия или смърт.

Приключване на монтажа

Проверете стенното укритие.

• Максимално с закачени здравo за основата на адаптера на основата.
• Кабелите не са усукани или притиснати.
• Копанът е затегнат и няма хлабина.

ПРЕДУПРЕЖДЕНИЕ

• Неправилно поставяне на захранващия кабел или други може да причини електрически удар или късо съединение. Съгласно безопасността проверете дали монтажът е завършен.

Друга информация

Когато свързвате телевизора, изпълнете процедурата на монтажа в обратен ред.

ПРЕДУПРЕЖДЕНИЕ

• Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) държат телевизора, когато го премествате.

Спецификации

Размери: (прибл.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g:100

h1:20 (вариант 2-b)

h2:60 (вариант 2-a)
