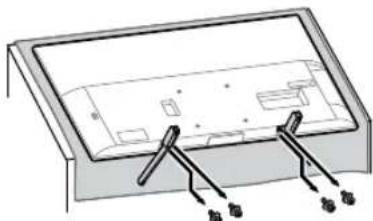

Połóż telewizor ekranem do dołu na miękkiej powierzchni, a następnie odkręć śruby podstawy stołowej, trzymając ją pewnie. Dla modeli 65 cali potrzebne są dwie osoby.

Co zrobić, jeśli ściana wydaje się zbyt słaba, aby utrzymać telewizor?

Ściana musi wytrzymać ciężar co najmniej czterokrotnie większy od wagi telewizora. W razie wątpliwości skontaktuj się z profesjonalistą w celu wzmocnienia ściany lub wybierz inne miejsce.

Czy telewizor można zamontować na ścianie gipsowej?

Tak, pod warunkiem użycia kołków odpowiednich do gipsu i sprawdzenia wytrzymałości ściany. Sony zaleca powierzenie montażu autoryzowanemu instalatorowi.

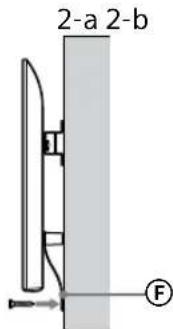

Jak zamocować dołączony pasek bezpieczeństwa?

Po zamontowaniu telewizora usuń luz z paska i przymocuj go solidnie do ściany za pomocą śruby o średnicy 5 mm (niedołączonej). Upewnij się, że telewizor nie porusza się, ciągnąc go lekko do siebie.

INSTRUKCJA OBSŁUGI Bravia KD65XG8196 SONY

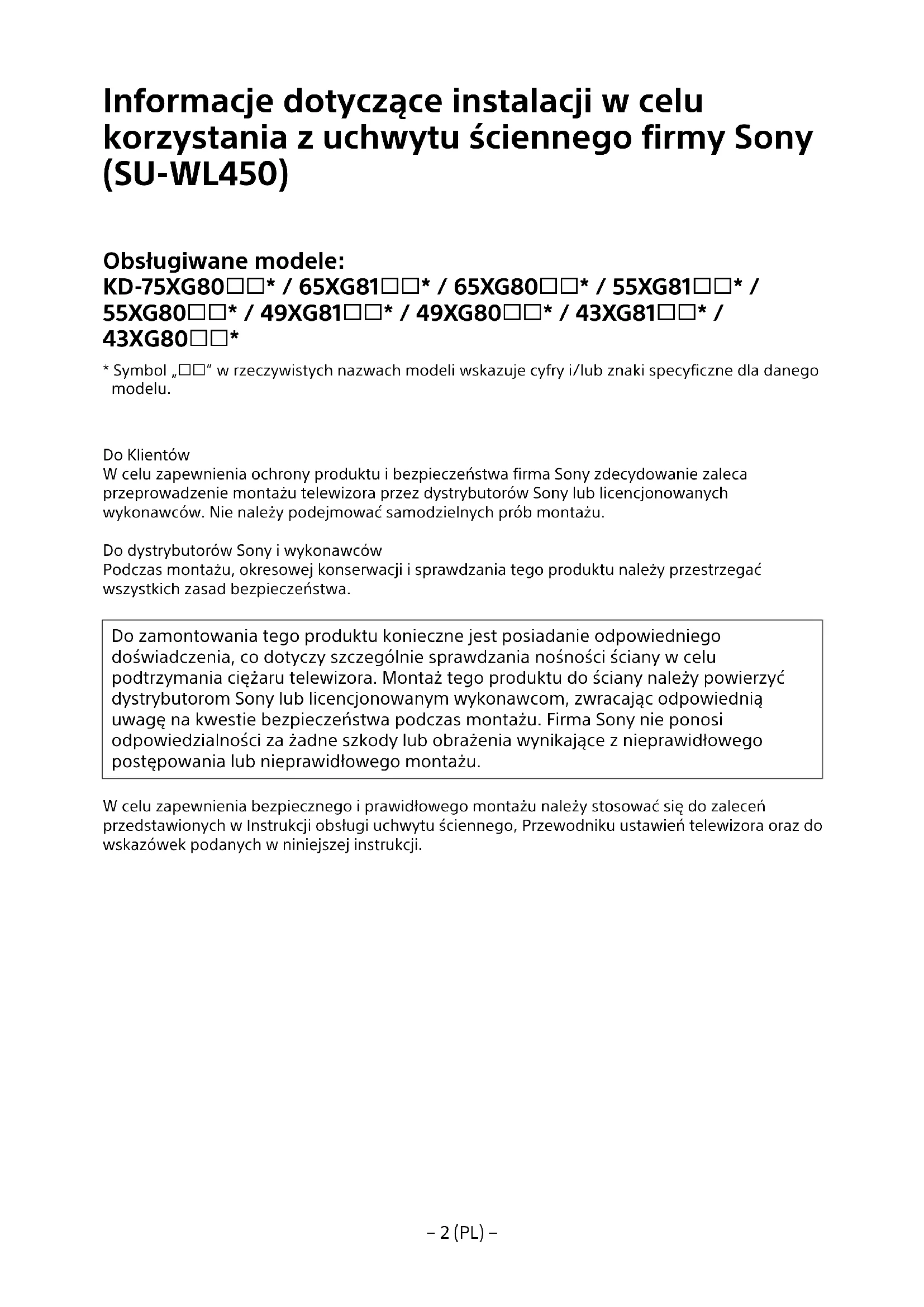

Informacja dotycząca instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL450)

Obsługiwane modele:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* /

• Symbol „□□” w rzeczywistych nazwach modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Do Klientów

W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca przeprowadzenie montażu telewizora przez dystrybutorów Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów Sony i wykonawców

Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.

W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Przewodniku ustawień telewizora oraz do wskazówek podanych w niniejszej instrukcji.

Informacja dotycząca bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy zlecać montaż dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szczególną uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania, nieprawidłowego montażu albo montowania jakichkolwiek innych produktów niż wymienione. To zastrzeżenie nie ogranicza uprawnień ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Należy dokładnie przeczytać tę instrukcję i w prawidłowy sposób korzystać z produktu. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa.

Nieprawidłowe korzystanie z produktów może spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W instrukcji telewizora można sprawdzić, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może upaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Ściana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w tej instrukcji).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecić przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia lub demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsać telewizorem na boki ani w górę/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana. Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególną uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora o osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana, i zamontować uchwyt za pomocą czterech lub więcej śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli któraś śruba poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub się przewrócić. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.

Zaplątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli łączących.

W przypadku zaciśnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Spis treści

Przygotowanie do montażu 5

Sprawdzenie elementów. 5

Wybór.), 6

Montaż podstawy do ściany. 8

Przygotowanie do montażu telewizora 9

KD-75XG80□□ 9

KD-65XG81□/65XG80□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

Montaż telewizora na ścianie. 14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□

Sprawdzenie kompletności montażu.19

Pozostałe informacje 19

Specyfikacja 19

Procedura montażu różni się w zależności od modelu telewizora.

Należy użyć uchwytu ściennego SU-WL450 w celu montażu telewizora na ścianie.

Uwaga

• Jeśli do telewizora jest przymocowana podstawa, należy wcześniej odłączyć podstawę. Aby odłączyć podstawę od telewizora, należy zapoznać się z Przewodnikiem ustawień i wykonać podane czynności w odwrotnej kolejności.
• Aby zapobiec uszkodzeniu ekranu LCD, podczas mocowania elementów uchwytu ściennego lub odłączania podstawy umieść telewizor ekranem skierowanym do dołu na płaskiej i stabilnej powierzchni pokrytej grubą miękką szmatką.
• Wykręcone śruby przechowywać w bezpiecznym miejscu, z dala od dzieci.

Przygotowanie do montażu

• W czasie instalacji należy mieć do dyspozycji Instrukcję telewizora oraz Przewodnik ustawień.
• Przygotować śrubokręt Phillips pasujący do śrub. Wybrać odpowiedni.
• Przygotować cztery lub więcej śrub o średnicy 8 mm oraz jedną śrubę o średnicy 5 mm lub odpowiedniki (niedostarczone). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.

Sprawdzenie elementów

Dostarczone z uchwytem SU-WL450

• Sprawdzić, czy wszystkie elementy zostały dostarczone.

A Podstawa (20) (1) B Kółko (2)
◎ PSW 6x20 (4)◎ PSW 4x20 z tuleja (2)
◎Pod.§kradka dystansowa (20) (2)	◎Pasek (1)
◎Tuleja (20) (M4) (2)	◎PSW 4x20 (2)
◎Adapter podstawy (2)	◎PSW 4x10 (8)
◎Pod.§kradka dystansowa (60) (2)	◎PSW 6x50 (2)
◎Tuleja (M4) (2)◎PSW 4x50 (2)

Wybór.

1 Wybrać.

Upewnić się, że na ścianie jest wystarczająco dużo miejsca, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.

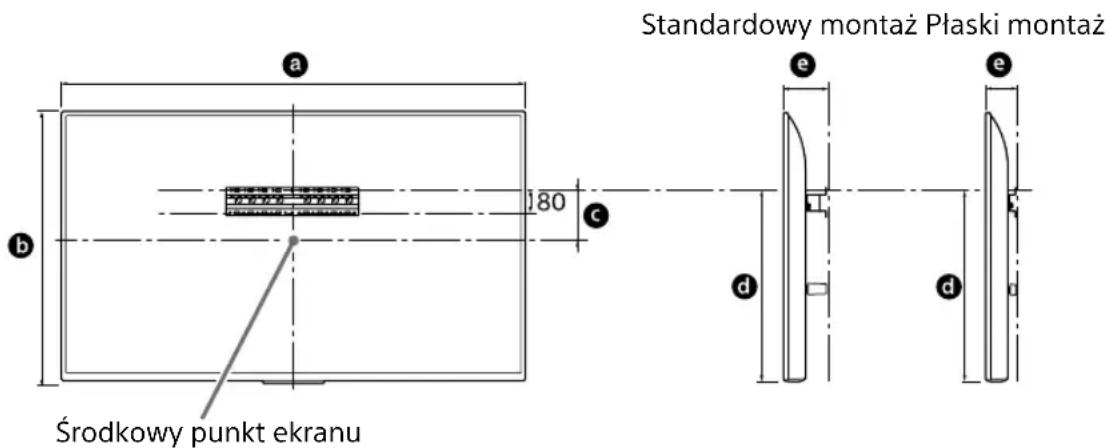

Zapoznać się z poniższą tabelą dotyczącą montażu telewizora na ścianie. Ciężar telewizora... może sprawdzić w instrukcji.

Jednostka: mm

Nazwa modelu	Wymiary monitora		Wymiar srodkowy ekranu		Długość dla montaquè
	a	b	c	d	e
					Standardowy montañ	Plaski montañ
KD-75XG80□□	1686	970	202	690	142	100
KD-65XG81□□	1463	845	173	597	142	100
KD-65XG80□□	1463	845	173	597	142	100
KD-55XG81□□	1241	721	95	460	141	100
KD-55XG80□□	1241	721	95	460	141	100
KD-49XG81□□	1101	645	-15*		314	119
KD-49XG80□□	1101	645	-15*		314	119
KD-43XG81□□	970	570	23		315	119
KD-43XG80□□	970	570	23		315	119

• Położenia uchwytu znajdują się poniżej środka punktu ekranu.

Uwaga

• Wartości podane w tabeli mogą się różnić minimalnie w zależności od instalacji.
• Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu.

Zapewnić odpowiedni odstęp pomiędzy telewizorem a sufitem i wystającymi elementami, jak pokazano poniżej.

Jednostka: mm

• Aby zapewnić prawidłową wentylację i zapobiec gromadzeniu się kurzu lub brudu:

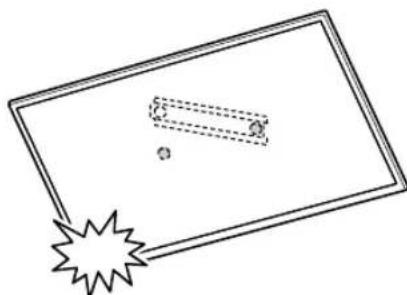

• Nie umieszczać telewizora płasko ani nie montować spodem do tyłu, ekranem do ściany lub z boku.
• Nie umieszczać telewizora na półce, dywanie, łóżku lub w szafce.
• Nie zakrywać telewizora tkaninami, takimi jak zasłony, ani innymi przedmiotami, takimi jak gazety.
• Nie montować telewizora w poniższy sposób.

Zablokowana cyrkulacja powietrza.

Uwaga

• Jeśli kable mają być prowadzone w ścianie, wykonać otwór na kable w ścianie przy rozpiętości montażu.

Aby zapobiec zaciśnięciu kabli, otwór w ścianie powinien zostać wykonany poza zewnętrznym obwodem podstawy (20) A, adaptera podstawy 1, podkładki dystansowej (20) E, podkładki dystansowej (60) K.

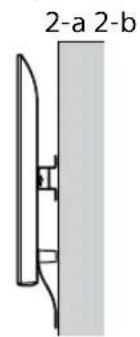

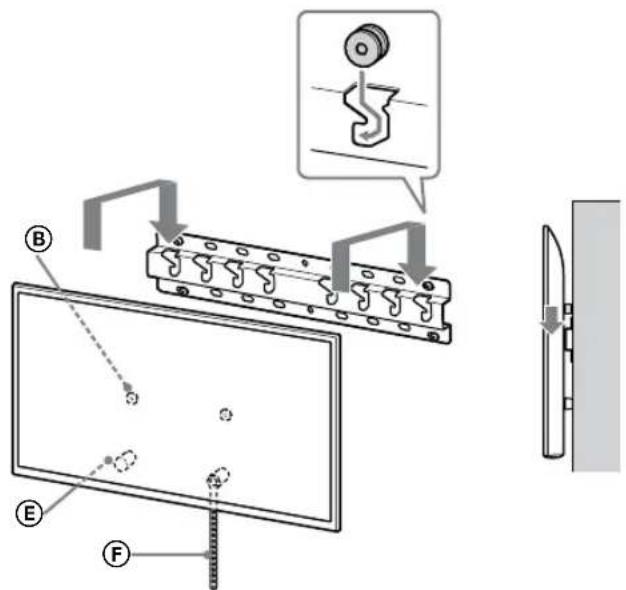

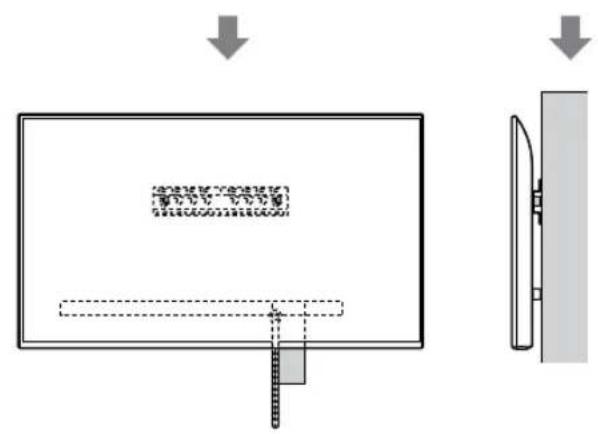

2 Wybierz sposób montażu na ścianie. Odległość tylnej części telewizora do ściany przy wybraniu, jak pokazano poniżej.

2-a Standardowy montaż

2-b Płaski montaż

Patrz tabela w kroku 1.

OSTRZEŻENIE

Gdy wybrany zostanie wariant 2-b, dostęp do panelu tylnego będzie ograniczony.

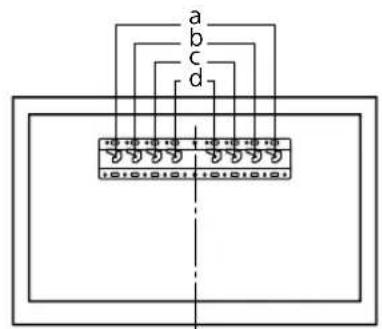

3 Zapoznaj się z poniższą tabelą w celu sprawdzenia położenia montażu adaptera podstawy. W przypadku wybrania wariantu 2-b należy pominąć ten krok.

Nazwa modelu Położenie haka
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Zamocuj adapter podstawy ① za pomocą śruby (PSW 4x10) ② do podstawy (20) ④ w przypadku wybrania wariantu 2-a.

4 Określić położenie śrub do montażu podstawy (20) A.

Patrz specyfikacja na stronie 19. W przypadku wybrania wariantu 2-a należy użyć pozycji otworów dla adaptera podstawy ①.

OSTRZEŻENIE

• Ściana, na której ma zostać zamontowany telewizor, musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora (ciężar telewizora jest podany w instrukcji).
• Określić nośność ściany, na której ma zostać zamontowany telewizor. W razie potrzeby odpowiednio wzmocnić ścianę.

Montaż podstawy do ściany

Użyć czterech lub więcej śrub o średnicy 8 mm lub odpowiedników (niedostarczone). Wkręcić śruby w otwory adaptera podstawy 1 z podstawą (20) A (tylko 2-a). Zamontować podstawę (20) @ poziomo na ścianie.

Przygotowanie do montażu telewizora

Informacja na temat montażu na podstawie podano w Przewodniku ustawień.

KD-75XG80□□

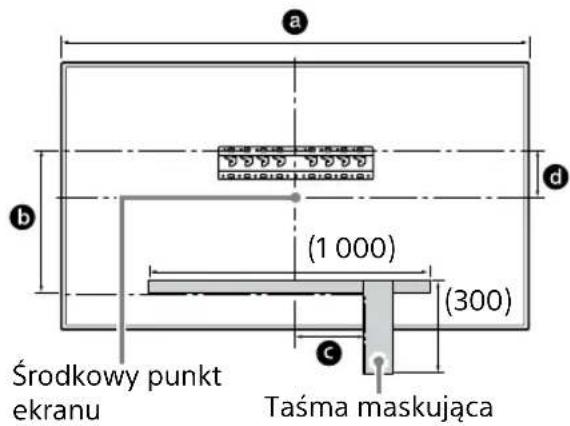

1 Zaznacz.

Użyj taśmy maskującej lub podobnego rozwiązania (brak w zestawie), aby oznaczyć położenie telewizora w pobliżu podstawy lub adaptera podstawy. Użyj poniższej tabeli.

Jednostka: mm

Nazwa modelu	Długosc dla oznaczenia			Wymiar środkowy ekranu
	a	b	c	d

KD-75XG80□□ 1686564150202

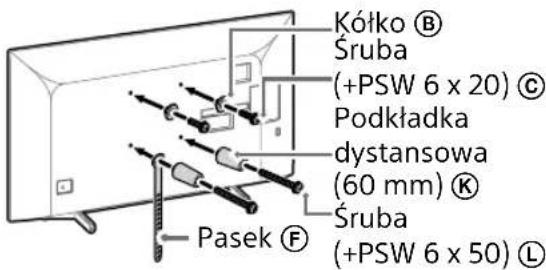

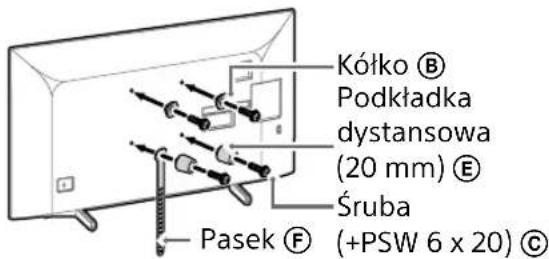

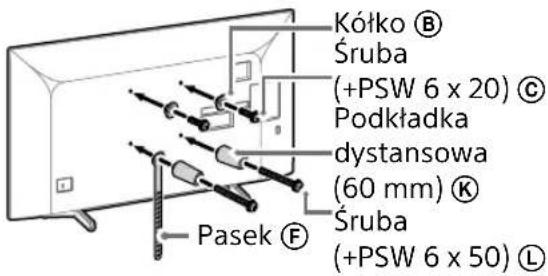

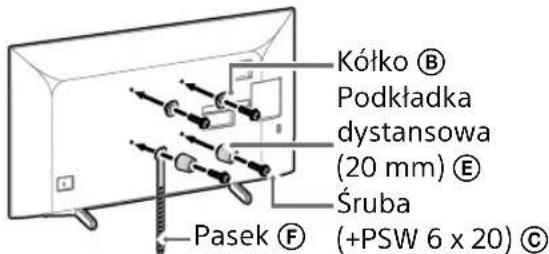

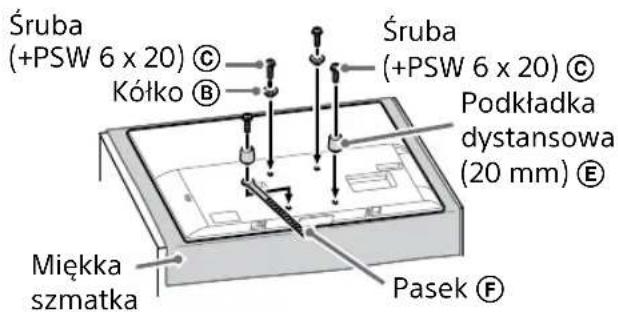

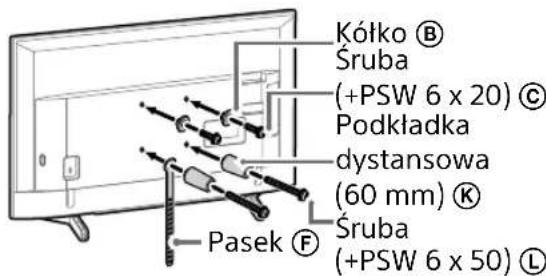

2 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m (15 kgf·cm).
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcję do wykorzystania w przyszłości.

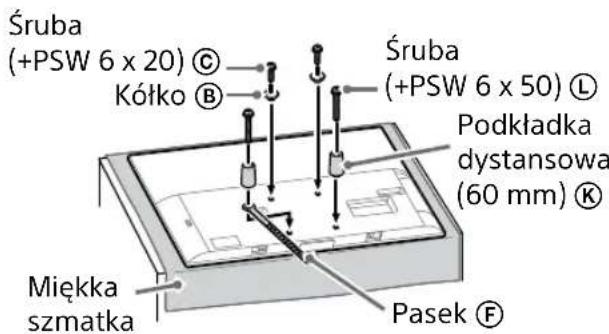

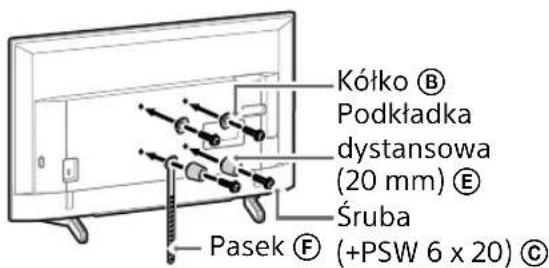

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

• W przypadku tego typu montażu nie jest możliwe użycie niektórych uchwytów z tyłu telewizora.

3 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe.

Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu na nie.

4 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

• Powtórz poprzednią czynność, aby usunąć drugi bok podstawy.

Uwaga

• Odłączanie podstawy wymaga współdziałania co najmniej trzech osób. Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń lub fizycznego uszkodzenia telewizora. Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora. Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-65XG81□□/

65XG80□□

1 Przymocuj elementy uchwytu dla uchwytu ściennego.

Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

2 Podłącz niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie zleć licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

3 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

• Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób. Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo może się przewrócić i spowodować obrażenia.

Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-55XG81□□/ 55XG80□□

1 Przymocuj elementy uchwytu dla uchwytu ściennego.

Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}. Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby skorzystać z nich w przyszłości. Zachowaj instrukcje do wykorzystania w przyszłości.

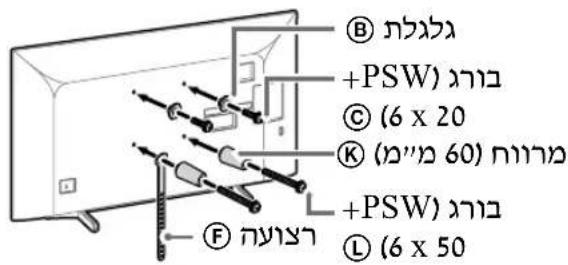

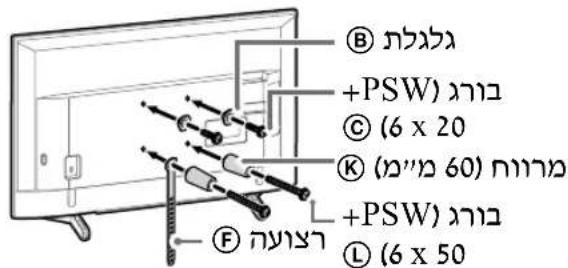

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

• W przypadku tego typu montażu nie jest możliwe użycie niektórych śrub z tyłu telewizora.

2 Podłącz niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu na nie.

3 Odkręć podstawę od telewizora.

Uwaga

• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

1 Odkręć podstawę od telewizora.

Uwaga

• Aby nie uszkodzić powierzchni ekranu, należy umieścić telewizor na miękkiej tkaninie.
• Podczas instalacji uchwytu ściennego nie należy używać śrub wykręconych z podstawy.
• Odłączoną podstawę i śruby należy przechowywać w bezpiecznym miejscu z dala od dzieci. Będą one konieczne w celu przyszłego użycia telewizora na stoliku. Podstawy nie można użyć oddzielnie.

OSTRZEŻENIE

• Przed włączeniem telewizora upewnij się, że znajduje się on w pozycji pionowej. Aby uniknąć problemów z jednorodnością obrazu, nie należy włączać telewizora, kiedy panel LCD jest umieszczony ekranem w dół.
• Jeśli powierzchnia telewizora zostanie narażona na nacisk lub wstrząsy, telewizor może pęknąć lub ulec uszkodzeniu. Umieść telewizor ekranem w dół na płaskiej i stabilnej powierzchni tak, aby podstawa wystawała poza krawędź powierzchni. Jeśli przednia część telewizora i baza podstawy znajdą się na tej samej płaskiej powierzchni, może to być przyczyną braku stabilności i spowodować uszkodzenie telewizora.
• Podczas odłączania podstawy od telewizora należy mocno przytrzymać podstawę dwiema rękami.

2 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450" w rozdziale „Sprawdzenie elementów" na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

• W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

3 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu na nie.

• Lokalizacja otworów (B) do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór przy... montażu", krok 3. na stronie 7.
• Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przyściennych podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor obiema rękami. Pamiętaj, aby pozycja paska (F) i spodu telewizora zgadzała się z oznaczeniami taśmy maskującej.
• Przenieść odbiornik w trzy osoby. Ta, która jest z przodu, ustala właściwą pozycję urządzenia.

• Zachowaj najwyższą ostrożność podczas montażu telewizora na ścianie. Zwłaszcza osoba podpierająca urządzenie od dołu musi uważać, aby telewizor nie upadł, co może spowodować poważne obrażenia ciała, a nawet doprowadzić do śmierci.

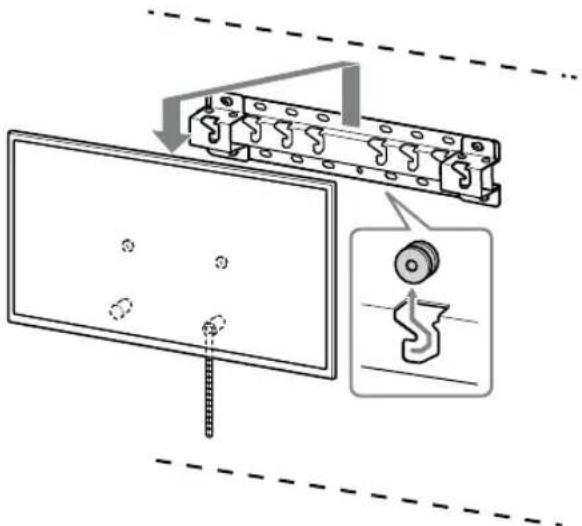

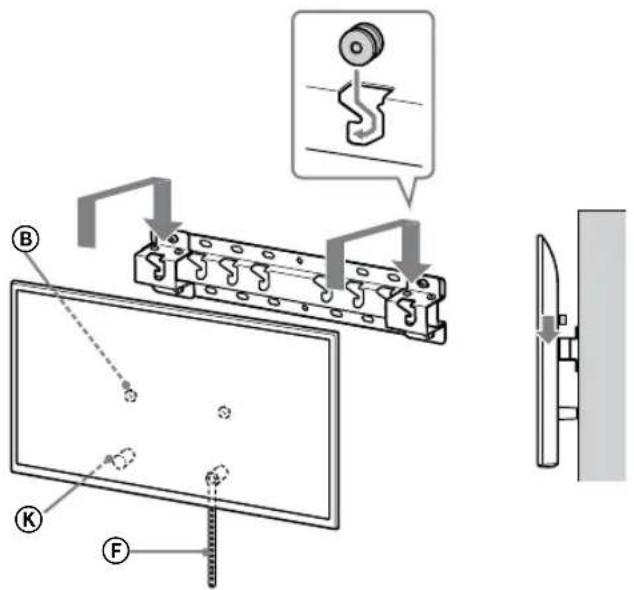

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś je na kółkach ⑧ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić kółka ⑧ zamocowane do tylnej części telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

• Po zamontowaniu odbiornika na ścianie, zdejmij ze ściany taśmę maskującą i pozostałe oznaczenia.

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek (F) i zamocować go mocno do ściany.

Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on prawidłowo zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

KD-65XG81□□/ 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Umieść telewizor.

• Lokalizacja kółek do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór przy..." w sączu", krok 3. na stronie 7. Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przyścianki podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk.

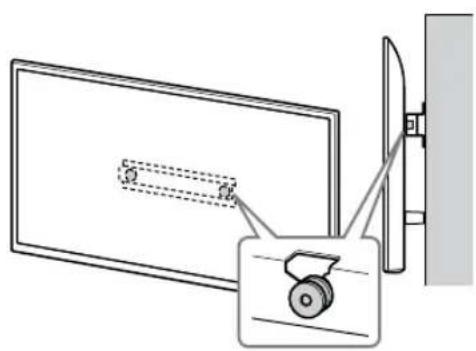

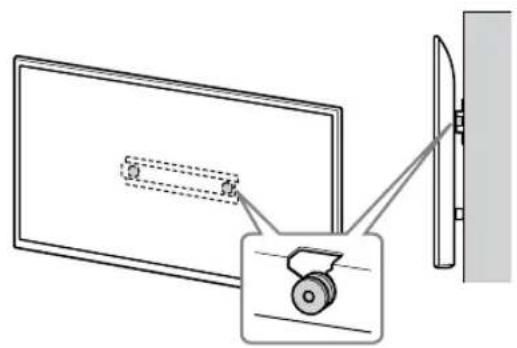

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś je na kołkach ⑧ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić kołki ⑧ zamocowane do tylnej części telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

2-a

2-b

↓

↓

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek (F) i zamocować go mocno do ściany.

Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

Czy koła są pewnie osadzone w podstawie lub adapterze podstawy. Czy przewód i kable nie są skręcone ani zaciśnięte. Czy pasek F nie jest luźny.

OSTRZEŻENIE

• Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

OSTRZEŻENIE

• Do demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Specyfikacja

Wymiary: (ok.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

q:100

h1:20 (przypadek 2-b)

h2:60 (przypadek 2-a)

Ciężar (tylko podstawa): (ok.) [kg] 0,8

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.

Ustaw telewizor, nie narażaj go na uderzenia.

Jeśli telewizor zostanie poddany uderzeniom, może spaść lub się zepsuć. Może to spowodować obrażenia.

Telewizor należy ustawić na ścianie, która jest zarówno prostopadła do podłogi, jak i równa.

W przeciwnym razie telewizor może spaść i spowodować obrażenia.

Po ustawieniu telewizora należy mocno zamocować przewody.

Jeśli ludzie lub przedmioty zaplączą się w przewodach, może to spowodować obrażenia u ludzi lub uszkodzić telewizor.

Nie ściskaj przewodu zasilającego ani kabla połączeniowego.

y 1

-

2

∴ S_ΔOBC = 1/2 · CO · BC = 1/2 × CD × 5

nnpnnn n npnnn nn

nnpnn nnwn nn

KD-55XG81□□/ 55XG80□□

#

.

D

Onby T775N

-

#

IN OYN

-

·

.

1 1

7

.

15] 1.5-5

y, n oipn y on n 5y .y

(2-a) n7n7n7n

(2-b) nynn

#
