Bravia KD65XG8196 - Televisio SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	LED 4K -televisio
Merkki	Sony
Malli	Bravia KD65XG8196
Näytön koko	65 tuumaa (165 cm)
Resoluutio	4K Ultra HD (3840 x 2160)
Näytön mitat (L x K)	1463 x 845 mm
Paino (ilman jalustaa)	Noin 21 kg
Virtalähde	220-240 V AC, 50/60 Hz
Sähkönkulutus (arvio)	185 W
Tärkeimmät toiminnot	Smart TV: Android TV, HDR10, HLG, Dolby Vision, sisäänrakennettu Wi-Fi, Bluetooth
Liitännät	4x HDMI, 2x USB, Ethernet, optinen lähtö, kuulokeliitäntä
Ääni	Sisäänrakennetut kaiuttimet, Dolby Audio
Yhteensopiva seinäteline	Sony SU-WL450 (tavallinen ja matala asennus)
Etäisyys seinään (tavallinen asennus)	142 mm
Etäisyys seinään (matala asennus)	100 mm
Seinäkiinnitysruuvit	4 ruuvia, halkaisija 8 mm (ei sisälly toimitukseen)
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla; älä käytä kemikaaleja
Turvallisuus	Ammattilaisen suorittama asennus suositeltavaa; älä ravista tai nojaa televisioon
Varaosat	Pöytäjalusta mukana; seinäkiinnitysruuvit eivät sisälly toimitukseen
Korjattavuus	Sonyn asiakaspalvelu saatavilla

Usein kysytyt kysymykset - Bravia KD65XG8196 SONY

Voinko asentaa television seinälle itse?

Turvallisuussyistä on erittäin suositeltavaa antaa asennus Sony-valtuutetun asentajan tehtäväksi. Televisio voi pudota ja aiheuttaa vakavia vammoja, jos asennus on virheellinen.

Mitä ruuveja käytetään seinätelineen kiinnitykseen?

Käytä vähintään neljää halkaisijaltaan 8 mm ruuvia (tai vastaavaa), jotka sopivat seinän materiaaliin. Ruuveja ei toimiteta telineen mukana.

Sisältyykö pöytäjalusta television toimitukseen?

Kyllä, pöytäjalusta toimitetaan mukana. Säilytä se ruuveineen, jos haluat joskus käyttää televisiota huonekalun päällä.

Miten kaapelit kytketään ennen seinäasennusta?

Kytke kaikki tarvittavat kaapelit (HDMI, antenni jne.) ennen television kiinnittämistä seinään. Asennuksen jälkeen liitäntöjen käyttö voi olla rajoitettua, etenkin matalassa asennuksessa.

Mikä on television ja seinän välinen etäisyys?

SU-WL450-telineellä voit valita joko tavallisen asennuksen (142 mm) tai matalan asennuksen (100 mm). Matala asennus vähentää takaliitäntöjen käyttömahdollisuuksia.

Voinko käyttää muuta seinätelinettä kuin SU-WL450:tä?

Tämä televisio on suunniteltu käytettäväksi vain erityisellä Sony SU-WL450 seinäkiinnitystelineellä. Toisen telineen käyttö voi aiheuttaa putoamis- ja loukkaantumisvaaran.

Miten pöytäjalusta irrotetaan televisiosta?

Aseta televisio näyttö alaspäin pehmeälle alustalle ja irrota pöytäjalustan ruuvit pitäen jalustasta tiukasti kiinni. 65 tuuman malleissa tarvitaan kaksi henkilöä.

Mitä tehdä, jos seinä vaikuttaa liian heikolta kestämään televisiota?

Seinän on kestettävä vähintään nelinkertainen paino television painoon verrattuna. Jos olet epävarma, pyydä ammattilaista vahvistamaan seinä tai valitse toinen sijoituspaikka.

Voidaanko televisio asentaa kipsilevyseinälle?

Kyllä, edellyttäen että käytetään kipsilevylle sopivia tulppia ja seinän lujuus tarkistetaan. Sony suosittelee asennuksen antamista valtuutetun asentajan tehtäväksi.

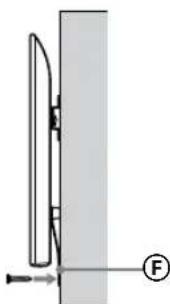

Miten mukana toimitettu turvavyö kiinnitetään?

Kun televisio on asennettu, poista vyön löysyys ja kiinnitä se tukevasti seinään halkaisijaltaan 5 mm ruuvilla (ei sisälly toimitukseen). Varmista, ettei televisio liiku vetämällä sitä kevyesti itseäsi kohti.

KÄYTTÖOHJE Bravia KD65XG8196 SONY

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL450) käyttämiseksi

Tuetut mallit:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/ 55XG80□□*/49XG81□□*/49XG80□□*/43XG81□□*/ 43XG80□□*

• Kyseisissä mallinimissä "□□" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja urakoitsijoille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestäkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Turvallisuus

Kiitos, että päätit ostaa tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Asennus on annettava Sony-jälleenmyyjän tai valtuutetun asentajan tehtäväksi, ja turvallisuuteen on kiinnitettävä erityistä huomiota asennuksen aikana. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue nämä käyttöohjeet huolellisesti, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Muista lukea tämä ohje huolellisesti ja käyttää tuotetta oikein. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi sille määritettyjen televisioiden kanssa. Tarkista television viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai televisiota ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Muista jättää asennus valtuutetun asentajan tehtäväksi.

• Televisio saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon. Jos seinä, johon seinäasennuskiinnike asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän on pystyttävä kantamaan vähintään neljä kertaa television paino. (Katso television paino sen viiteoppaasta.) Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentajat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että televisiota kantamassa ja irrottamassa on vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa).

Älä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnittimen osiin.

Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen television lisäksi muuta kuormaa. Älä ravista televisiota vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa tai riipu televisiosta.

Älä nojaa tai riipu televisiosta, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina television ylä sivulta liialla voimalla. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua televisiota käytetään pitkään, television takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan seinästä asentamisen jälkeen, seinään jää ruuvinreiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö osuu television ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna televisiota ilmastointilaitteen ylä- tai alapuolelle.

Jos televisio altistuu ilmastointilaitteen vesivuodoille tai ilmavirralle pitkiä aikoja, seurauksena voi olla tulipalo, sähköisku tai television toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinämateriaalille sopivia ruuveja ja asenna yksikkö tukevasti vähintään neljällä 8 mm:n ruuvilla (tai vastaavalla).

Muista käyttää toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöohjeessa annettuja ohjeita. Jos käytät korvaavia osia, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista koota kiinnitin oikein noudattamalla tässä käyttöohjeessa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

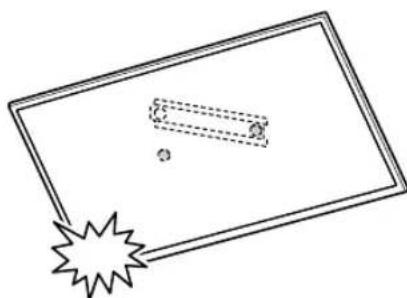

Varo kohdistamasta television iskuja asennuksen aikana.

Jos televisioon kohdistuu isku, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on sekä kohtisuora että tasainen.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Kun televisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöt tai esineet sotkeutuvat kaapeleihin, seurauksena saattaa olla henkilövahinko tai television vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnittimen seinään kiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Sisällysluettelo

Asennuksen valmistelu. 5 Osien tarkistaminen 5 Asennuspaikan määrittäminen 6 Jalustan asennus seinään. 8 Television asennuksen valmistelu. 9 KD-75XG80□□ 9 KD-65XG81□/65XG80□ 10 KD-55XG81□□/55XG80□□ 11 KD-49XG81□/49XG80□/43XG81□/43XG80□ Television asennus seinään 14 KD-75XG80□□ 14 KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□ Asennuksen tarkistaminen. 19 Muuta tietoa 19 Tekniset tiedot 19

Television asennus seinään

Asennusmenetelmä vaihtelee eri televisiomalleilla. Käytä seinäasennuskiinnitintä SU-WL450 television asentamiseksi seinälle.

Huomautus

Jos pöytäjalusta on kiinnitetty televisioon, irrota pöytäjalusta etukäteen. Katso ohjeet Asetusoppaasta ja noudata niitä käänteisessä järjestyksessä pöytäjalustan irrottamiseksi. - Aseta televisio kuvaruutu alaspäin tasaiselle ja tukevalle alustalle, jonka päälle on asetettu paksu ja pehmeä kangas, kun kiinnität seinäasennuskiinnittimen kiinnitysosia tai irrotat pöytäjalustan televisiosta. Tämä estää LCD-näytön pinnan vahingoittumisen. - Pane irrotetut ruuvit talteen turvalliseen paikkaan poissa lasten ulottuvilta.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta. Hanki ennen kokoonpanoa valmiiksi ruuveihin sopiva ristipääruuvitaltta.
• Tarkista television asennuskohta.
• Pidä valmiina vähintään neljä halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruuvia tai vastaava (lisävaruste). Valitse seinämateriaalille sopivat ruuvit.

Osien tarkistaminen

Toimitetaan SU-WL450:n mukana

• Tarkista, että kaikki osat on toimitettu.

A Jalusta (20) (1) B Hnapyörä (2)
◎ PSW 6x20 (4)◎ PSW 4x20 ja holkki (2)
◎ Välike (20) (2)◎ Hnna (1)
◎ Holkki (20) (M4) (2)	◎ PSW 4x20 (2)
① Jalustan sovitin (2)	◎ PSW 4x10 (8)
◎ Välike (60) (2)◎ PSW 6x50 (2)
◎ Holkki (M4) (2)◎ PSW 4x50 (2)

Asennuspaikan määrittäminen

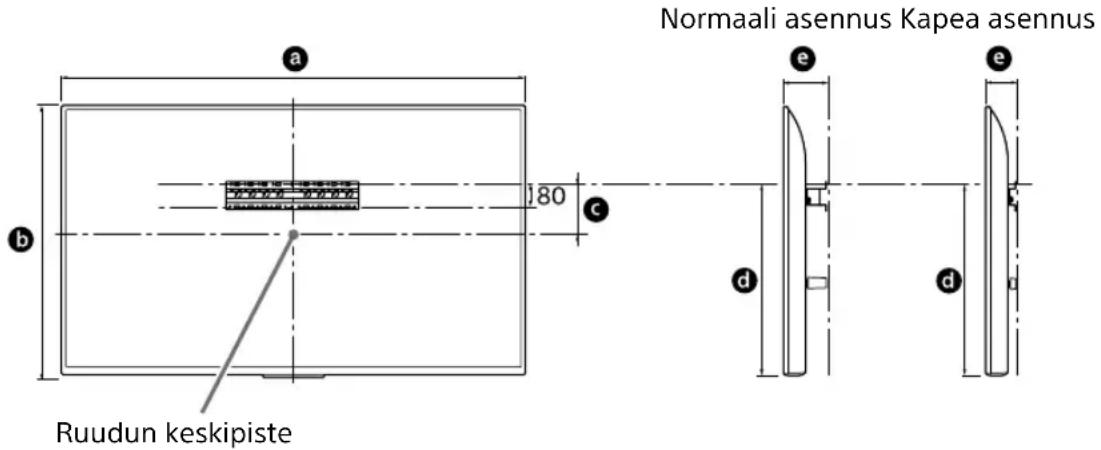

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso televisiolle ja pystyy kantamaan vähintään neljä kertaa television painon.

Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta.

Yksikkö: mm

Mallinimi	Näytönn mitat		Ruudun keskikohdan mitta		Asennuspituus
	a	b	c	d	e
					Normaali asennus	Kapea asennus
KD-75XG80□□	1686970202690142100
KD-65XG81□□	1463845173597142100
KD-65XG80□□	1463845173597142100
KD-55XG81□□	124172195460141100
KD-55XG80□□	124172195460141100
KD-49XG81□□	1101645-15*314		119	78
KD-49XG80□□	1101645-15*314		119	78
KD-43XG81□□	97057023315119		77
KD-43XG80□□	97057023315119		77

• Kiinnikkeen sijainti on ruudun keskipisteen alapuolella.

Huomautus

Taulukon arvot voivat vaihdella hieman asennuksen mukaan. Kun televisio on asennettu seinälle, sen yläreuna on hieman eteenpäin kallistettu.

Jätä sopiva väli television ja katon sekä seinän esiin työntyvien osien välille seuraavan kuvan mukaisesti.

Yksikkö: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaihdon varmistamiseksi ja lian tai pölyn kerääntymisen estämiseksi:

• Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.
• Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaappiin.
• Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdillä.
• Älä asenna televisiota alla olevien kuvien mukaisesti.

• Jos kaapeli on tarkoitus vetää seinän sisälle, tee seinän reikä kaapeleille ennen asennuksen aloittamista.

Estä kaapeleiden jääminen puristuksiin tekemällä seinään reikä jalustan (20) A, jalustan sovittimen 1 ja välikkeen (20) E, välikkeen (60) kehän ulkopuolelle.

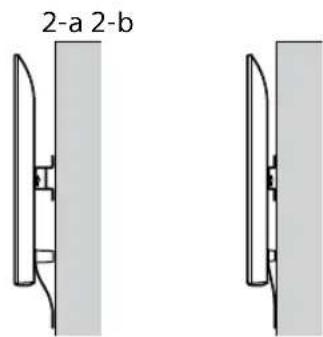

2 Valitse seinäasennustapa. Etäisyys TV:n takasivulta seinään voidaan valita seuraavasti.

2-a Normaali asennus

2-b Kapea asennus

Katso kohdan 1 taulukko.

VAROITUS

Kun valitaan 2-b, pääsy takana oleviin liittimiin on rajallinen.

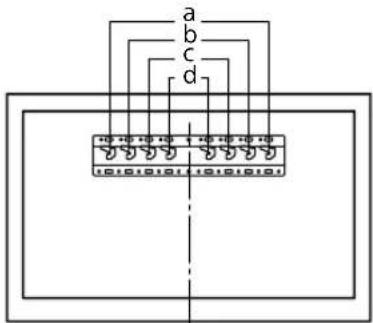

3 Katso jalustan sovittimen kiinnityspaikka alla olevasta taulukosta. Jos valitaan 2-b, ohita tämä vaihe.

Mallinimi Koukun sijainti
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ② jalustaan (20) ④, kun valitaan 2-a.

4 Määritä ruuvien paikat jalustan (20) A asentamiseksi.

Katso tiedot sivulta 19.

Kun valitaan 2-a, käytä reikien paikkoja jalustan sovittimessa ①.

VAROITUS

Seinän, johon televisio asennetaan, on pystyttävä kantamaan vähintään neljä kertaa television paino (Katso television paino sen viiteoppaasta.). Määrää seinän kestävyys, johon televisio asennetaan. Vahvista seinää tarvittaessa riittävästi.

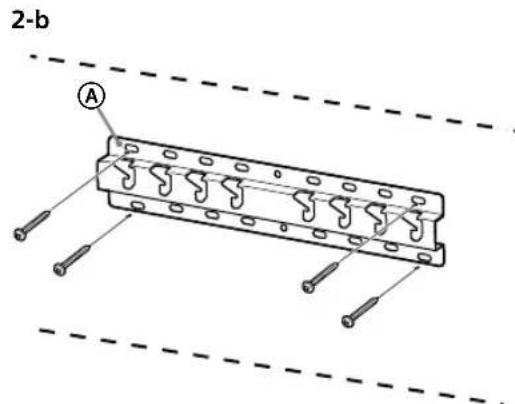

Jalustan asennus seinään

• Käytä vähintään neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) (vain 2-a).
• Asenna jalusta (20) A seinään vaakasuorassa.

Television asennuksen valmistelu

Katso asetusoppaasta ohjeita jalustan asennukseen.

KD-75XG80□□

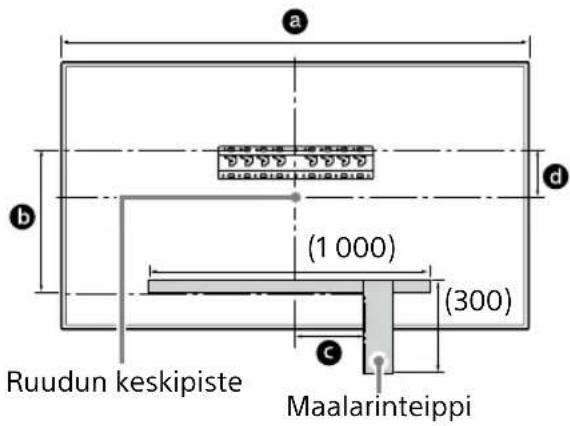

1 Merkitse asennuspaikka seinään.

• Merkitse television paikka jalustan tai jalustan sovittimen läheisyyteen esim. maalarinteippiä (lisävaruste) käyttämällä. Katso alla oleva kuva ja taulukko.

Yksikkö: mm

Mallinimi	Merkinnän pituus			Ruudun kesikohdan mitta
	a	b	c	d
KD-75XG80□□	1	686	564	150 202

2 Kiinnitä seinäasennuskiinnittimen kiinnityssat. Tarkista kiinnityssat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

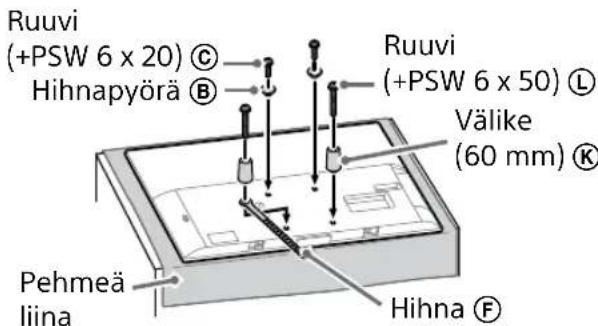

Normaali asennus (2-a)

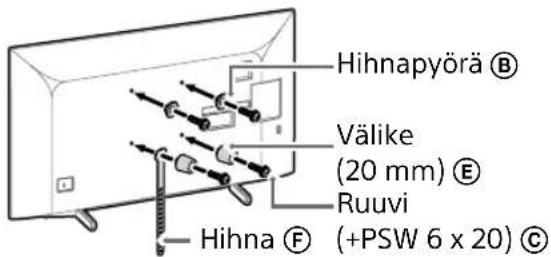

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) television.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle.

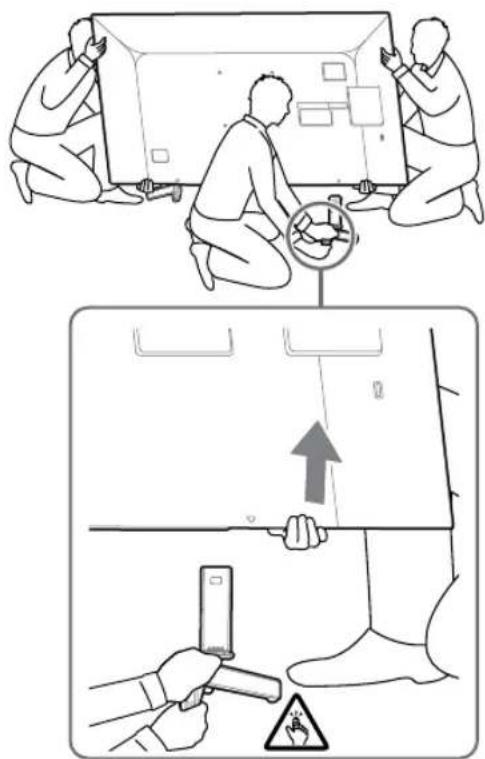

4 Irrota pöytäjalusta televisiosta.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä. - Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu. - Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon. - Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita TV:n alla olevaa pintaa.

KD-65XG81□□/

65XG80□□

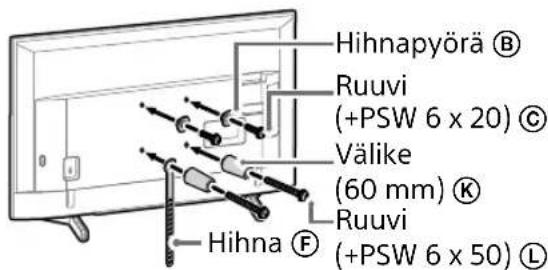

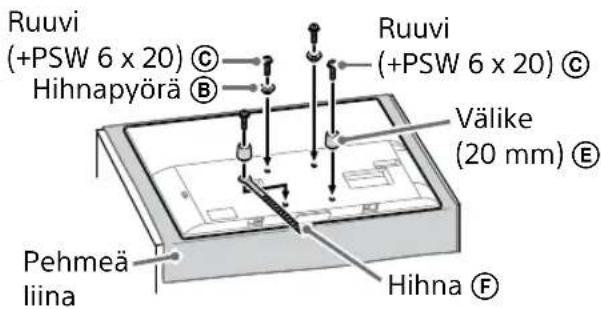

1 Kiinnitä seinäasennuskiinnittimen kiinnityssat. Tarkista kiinnityssat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät ruuvinvääntimen, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

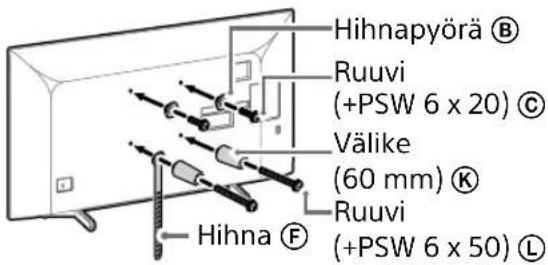

Normaali asennus (2-a)

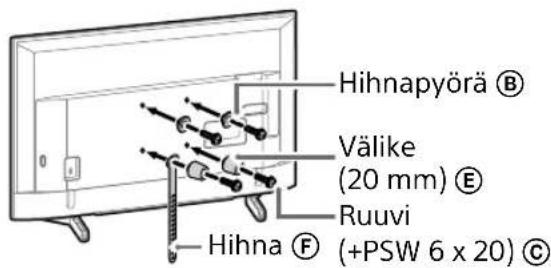

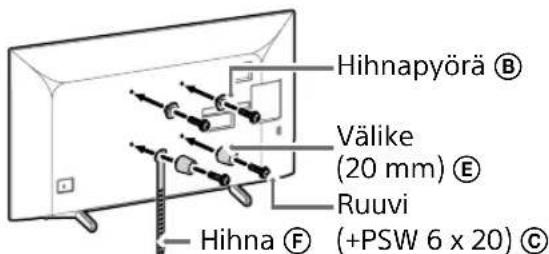

Kapea asennus (2-b)

Huomautus

Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa.

2 Liitä tarvittava(t) kaapeli(t) televisioon.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettua viiteopasta.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle.

3 Irrota pöytäjalusta televisiosta.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä. - Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu. - Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon. - Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita TV:n alla olevaa pintaa.

KD-55XG81□□/55XG80□□

1 Kiinnitä seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

• Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähköistä ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}.
• Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa.

2 Liitä tarvittava(t) kaapeli(t) televisioon.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle.

3 Irrota pöytäjalusta televisiosta.

Huomautus

• Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita TV:n alla olevaa pintaa.

KD-49XG81□□/ 49XG80□□ / 43XG81□□ / 43XG80□□

1 Irrota pöytäjalusta televisiosta.

Huomautus

Muista asettaa televisio pehmeän kankaan päälle, ettei näytön pinta vahingoitu. - Älä käytä seinäasennuskiinnittimen asennukseen ruuveja, jotka on irrotettu pöytäjalustasta. Muista asettaa pöytäjalusta ja sen ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta. Tarvitset niitä, jos haluat jatkossa käyttää televisiota pöydällä. Pöytäjalustaa ei voi ostaa erikseen.

VAROITUS

Varmista ennen virran kytkemistä televisionoon, että televisio on pystysuorassa asennossa. Televisioon ei saa kytkeä virtaa LCD-paneelin ollessa alaspäin, sillä se voi aiheuttaa kuvaan vääristymiä. - Jos television pintaan kohdistuu painetta tai isku, se saattaa rikkoutua tai vahingoittua. - Aseta televisio kuvaruutu alaspäin tasaiselle ja tukevalle alustalle niin, että pöytäjalusta riippuu alustan reunan yli. Jos television kuvaruutu ja pöytäjalustan jalka ovat samalla tasolla, työskentelyolosuhteet ovat epävakaat ja televisio voi vahingoittua. Kun irrotat pöytäjalustaa televisiosta, pidä pöytäjalustasta tukevasti kiinni molemmin käsin.

2 Kiinnitä seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m [15 kgf·cm]. Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) television.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitetusta viiteoppaasta.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle.

Television asennus seinään

KD-75XG80□□

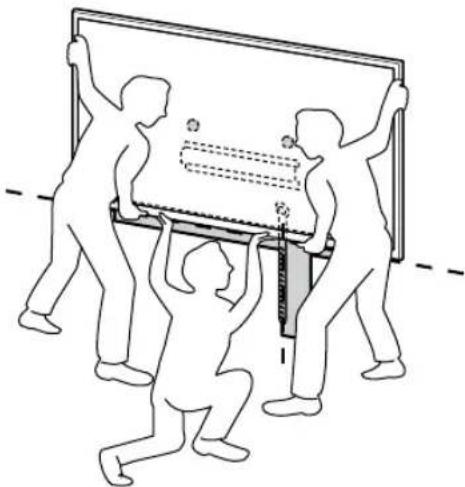

1 Nosta televisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan määrittäminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, että television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

Kannattele televisiota tukevasti molemmilla käsillä ja varmista, että hihna ja television alareuna ovat linjassa maalarinteipin kanssa. - Varmista, että television kantamiseen osallistuu kolme henkilöä, ja kanna televisiota siten, että television edessä oleva henkilö auttaa muita asennossa pysymisessä.

• Ole varovainen asentaessasi televisiota seinälle ja varmista erityisesti televisiota alapuolelta kannattelevan henkilön turvallisuus, sillä televisio voi aiheuttaa pudotessaan vakavan henkilövahingon tai kuoleman.

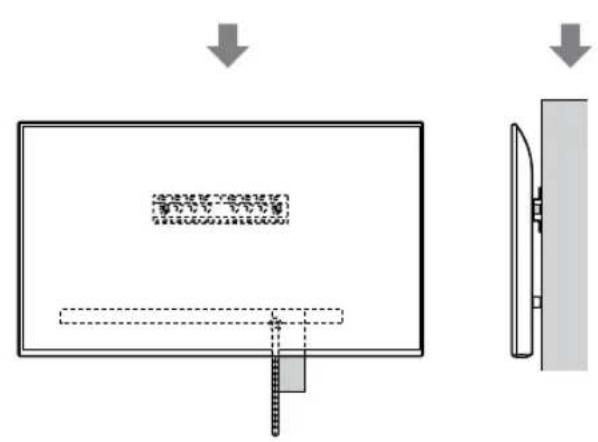

2 Asenna television jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä. Kun televisio on asennettu seinään, tarkista, että hihnapyörät ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista, että televisio ei putoa, irrottamalla otteesi varovasti.

• Poista maalarinteippi seinästä, kun televisio on asennettu paikoilleen.

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

3 Television alaosan liikkumisen estäminen.

• Poista löysät hihnasta F ja kiinnitä se tukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

Varmista yrittämällä vettä television alaosaa hieman itseäsi kohti, ettei se liku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna F on kiinnitettävä tukevasti uudelleen.

KD-65XG81□□/ 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Nosta televisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan määrittäminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, että television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

Pidä TV:stä kiinni tukevasti molemmilla käsillä.

2 Asenna televisio jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät ⑥ jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä. Kun televisio on asennettu seinään, tarkista, että hihnapyörät 已 ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista, että televisio ei putoa, irrottamalla otteesi varovasti.

2-a

2-b

↓

↓

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

3 Television alaosan liikkumisen estäminen.

• Poista löysät hihnasta F ja kiinnitä se tukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna F on kiinnitettävä tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Hihnapyörät ⑧ on ripustettu kunnolla jalustaan tai jalustan sovittimeen.
• Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa. Hihna F on tiukalla eikä siinä ole löysää.

VAROITUS

Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen irrottamisen aikana.

Tekniset tiedot

Mitat: (noin) [mm]

a : 400

b : 300

c : 200

d : 100

e: 80

f : 480

g : 100

h1 : 20 (tapaus 2-b)

h2 : 60 (tapaus 2-a)

Paino (vain jalusta): (noin) [kg]

0.8

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge tehke seinakinnituse osadele muudatusi.

Seda tehes võib seinakinnitus kukkuda ja tekitada vigastusi või varalist kahju.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge toetuge telerile ega rippuge selle küljes.

Ärge toetuge telerile ega rippuge selle küljes, kuna see võib teile peale kukkuda ja tekitada tõsise vigastuse.

ETTEVAATUST

Järgmiste ettevaatusnõuete eiramine võib tekitada vigastusi või varalist kahju.

Põrutuste korral võib teler kukkuda või puruneda. See võib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vaadake teleriga komplektis olevat viitejuhendit.

Märkus.

• Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt.
• Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt.
• Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt.
• Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt.
• Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist.

Teleri paigaldamine seinale

KD-75XG80□□

Disaini ja tehnilisi andmeid võidakse muuta ilma ette teatamata.
