Bravia KD65XG8196 - Teler SONY - Tasuta kasutusjuhend

Toote tüüp	LED 4K teler
Kaubamärk	Sony
Mudel	Bravia KD65XG8196
Ekraani suurus	65 tolli (165 cm)
Eraldusvõime	4K Ultra HD (3840 x 2160)
Ekraani mõõtmed (L x K)	1463 x 845 mm
Kaal (ilma aluseta)	Umbes 21 kg
Toide	220-240 V AC, 50/60 Hz
Elektritarbimine (hinnanguline)	185 W
Peamised funktsioonid	Nuti TV Android TV, HDR10, HLG, Dolby Vision, sisseehitatud Wi-Fi, Bluetooth
Ühenduvus	4x HDMI, 2x USB, Ethernet, optiline väljund, kõrvaklappide pesa
Heli	Sisseehitatud kõlarid, Dolby Audio
Ühilduv seinakinnitus	Sony SU-WL450 (standard- ja õhuke paigaldus)
Kaugus seinast (standardpaigaldus)	142 mm
Kaugus seinast (õhuke paigaldus)	100 mm
Seinakinnituskruvid	4 kruvi läbimõõduga 8 mm (ei kuulu komplekti)
Hooldus ja puhastus	Puhastage pehme kuiva lapiga; ärge kasutage keemilisi aineid
Ohutus	Soovitatav professionaalne paigaldus; ärge raputage ega toetuge telerile
Varuosad	Lauaalus on kaasas; seinakinnituskruvid ei kuulu komplekti
Remonditavus	Sony müügijärgne teenindus on saadaval

Korduma kippuvad küsimused - Bravia KD65XG8196 SONY

Kas ma saan teleri ise seinale paigaldada?

Ohutuse huvides on tungivalt soovitatav lasta paigaldus teha Sony volitatud paigaldajal. Teler võib kukkuda ja põhjustada tõsiseid vigastusi, kui paigaldus pole korrektne.

Milliseid kruvisid kasutada seinakinnituse kinnitamiseks?

Kasutage vähemalt nelja 8 mm läbimõõduga kruvi (või samaväärset), mis sobivad seinamaterjaliga. Kruvid ei kuulu kinnituskomplekti.

Kas lauaalus on teleriga kaasas?

Jah, lauaalus on kaasas. Hoidke see koos kruvidega alles, kui soovite telerit kunagi mööbli peal kasutada.

Kuidas ühendada kaablid enne seinapaigaldust?

Ühendage kõik vajalikud kaablid (HDMI, antenn jne) enne teleri seinale kinnitamist. Pärast paigaldamist võib ligipääs pistikutele olla piiratud, eriti õhukese paigalduse korral.

Kui suur on teleri ja seina vaheline kaugus?

SU-WL450 kinnitusega saate valida standardpaigalduse (142 mm) ja õhukese paigalduse (100 mm) vahel. Õhuke paigaldus vähendab ligipääsu tagakülje pistikutele.

Kas ma saan kasutada mõnda muud seinakinnitust peale SU-WL450?

See teler on mõeldud kasutamiseks ainult spetsiaalse Sony SU-WL450 seinakinnitusega. Mõne teise kinnituse kasutamine võib põhjustada kukkumise ja vigastuste ohtu.

Kuidas eemaldada telerilt lauaalus?

Asetage teler ekraan allpool pehmele pinnale, seejärel eemaldage lauaaluse kruvid, hoides alust kindlalt kinni. 65-tolliste mudelite puhul on vaja kahte inimest.

Mida teha, kui sein tundub teleri toetamiseks liiga nõrk?

Sein peab taluma vähemalt neljakordset teleri kaalu. Kahtluse korral pöörduge professionaali poole, et tugevdada seina või valige teine asukoht.

Kas telerit saab paigaldada kipsiseinale?

Jah, tingimusel, et kasutate kipsile sobivaid tüübleid ja kontrollite seina tugevust. Sony soovitab lasta paigalduse teha volitatud paigaldajal.

Kuidas kinnitada kaasasolevat turvarihma?

Pärast teleri paigaldamist eemaldage rihma lõtk ja kinnitage see kindlalt seinale 5 mm läbimõõduga kruviga (ei kuulu komplekti). Veenduge, et teler ei liigu, tõmmates seda kergelt enda poole.

KASUTUSJUHEND Bravia KD65XG8196 SONY

Paigaldusteave Sony seinale paigaldamise kinnituse (SU-WL450) kasutamise kohta

Toetatud mudelid:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüüja või litsentseeritud töövõtja. Ärge proovige seda ise paigaldada.

Sony edasimüüjatele ja töövõtjatele

Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tähelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse välja selgitamiseks. Laske see toode kinnitada seinale Sony edasimüüjal või litsentseeritud töövõtjal ja pöörake paigaldamisel piisavalt tähelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on põhjustanud sobimatu käsitsemine või vale paigaldamine.

Ohutuse tagamiseks ja õigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri seadistusjuhendit ja selle juhendi juhiseid.

Ohutusest

Täname teid selle toote soetamise eest.

Klientidele

Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Laske paigaldamine teostada kas Sony edasimüüjatel või litsentseeritud töövõtjatel ja pöörake paigaldamise käigus erilist tähelepanu ohutusele. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest, ebakorrektsest paigaldusest või kui asendate paigaldamisel ettenähtud toote. See ei mõjuta teie seadusejärgseid õigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege käesolev kasutusjuhend hoolikalt läbi, et tagada ohutu paigaldus. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest või ebakorrektsest paigaldusest. Andke see juhend pärast paigalduse lõpetamist kliendile.

Käesolev kasutusjuhend tutvustab toote õiget kasutamist ja olulisi ettevaatusabinõusid õnnetuste vältimiseks. Lugege see juhend kindlasti läbi ja kasutage toodet õigesti. Säilitage juhend edaspidiseks kasutamiseks.

Sony toodete loomisel on lähtutud ohutusest. Toodete vale kasutamine võib tekitada tõsiseid vigastusi, tulekahju, elektrilöögi, toote ümbermineku või kukkumise tagajärjel. Nimetatud õnnetuste vältimiseks tuleb järgida ohutusabinõusid.

ETTEVAATUST

Sobivad tooted

See seinakinnitus on mõeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende viitejuhti, et kontrollida, kas seinale paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Järgmiste ettevaatusnõuete eiramine võib põhjustada tõsiseid vigastusi või surma, tulekahju, elektrilöögi, toote ümbermineku või kukkumise tagajärjel.

Laske paigaldamine teostada litsentsitud töövõtjatel ja hoidke väikesed lapsed paigaldustöödest eemale.

Seinakinnituse või teleri vale paigaldamine võib põhjustada järgmisi õnnetusi. Laske paigaldus teostada litsentsitud töövõtjatel.

Teler võib kukkuda ja tekitada tõsise vigastuse, nt verevalumi või luumurru. Kui seinakinnitus paigaldatakse ebastabiilsele, ebatasasele või põrandaga mittevertikaalsele seinale, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Sein peab taluma vähemalt neljakordset teleri raskust. (Vaadake teleri viitejuhist selle raskust.) Kui seinakinnitus ei ole paigaldatud piisavalt tugevalt, võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövõtjatel.

Kui telerit transpordivad või eemaldavad seinalt mittelitsentsitud töövõtjad, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Veenduge, et telerit demonteerivad või teisaldavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

Ärge eemaldage pärast teleri paigaldamist kruvisid vms.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinakinnitus on mõeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel võib seinakinnitus kukkuda või puruneda ja tekitada vigastusi või varalist kahju.

Arge asetage seinakinnitusele telerist suuremat koormust. Arge raputage telerit vasakule/paremale ega üles/alla.

Arge rakendage toote puhastamisel või hooldamisel liigset jõudu.

Arge rakendage teleri pealmisele küljele liigset jõudu. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ettevaatusabinõud

Teleri pikaajalisel kasutamisel seinakinnitusele paigaldatuna võib teleri taga või selle kõrval olev sein värvi muuta või tapeet lahti tulla, olenevalt materjalist. - Seinakinnituse seinalt eemaldamisel jäävad seina sisse alles augud. - Ärge kasutage seinakinnitust kohas, kus see puutub kokku mehaaniliste vibratsioonidega.

Seinakinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised juhised on mõeldud ainult Sony edasimüüjatele. Lugege läbi eelnevalt kirjeldatud ohutusabinõud ja pöörake toote paigaldamisel, hooldamisel ja kontrollimisel erilist tähelepanu ohutusele.

Ärge paigaldage seinakinnitust seinale, kus teleri nurgad või küljed eenduvad seinast.

Ärge paigaldage seinakinnitust seinale, nt pillarile, kus teleri nurgad või küljed eenduvad seinast. Teleri eenduva nurga või külje vastu põrkumine võib tekitada vigastusi või varalist kahju.

Ärge paigaldage telerit õhukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude õhukonditsioneerist tuleva õhuvoolu või sellest lekkiva veega võib tekitada tulekahju või elektrilöögi ning põhjustada teleri rikke.

Paigaldage seinakinnitus tugevalt seinale, järgides käesoleva kasutusjuhendi juhiseid.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib seinakinnitus kukkuda ja tekitada vigastusi või varalist kahju. Kasutage seina materjalile vastavaid nõuetekohaseid kruvisid ja paigaldage seinakinnitus tugevalt vähemalt nelja 8 mm läbimõõduga (või samaväärse) kruviga.

Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile õigesti vastavalt käesoleva kasutusjuhendi suunistele. Kinnitusvahendite asendamisel võib teler kukkuda ja saada kahjustusi või põhjustada kellelegi kehavigastuse.

Pange seinakinnitus õigesti kokku vastavalt käesoleva kasutusjuhendi suunistele.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib teler kukkuda ja tekitada vigastusi või kahjustada telerit.

Keerake kruvid tugevalt kinni ettenähtud kohtades.

Vastasel korral võib teler kukkuda ja saada kahjustusi või põhjustada kellelegi kehavigastuse.

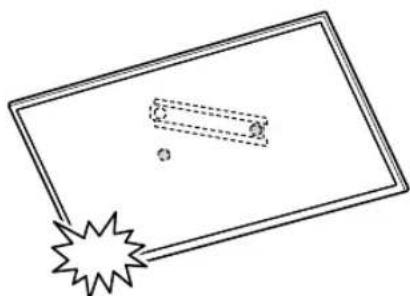

Veenduge, et teler ei saaks paigaldamise ajal põrutada.

Vastasel korral võib teler kukkuda ja tekitada vigastuse.

Pärast teleri nõuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.

Vältige vahelduvvoolu toitekaabli või ühenduskaabli muljumist.

Kui vahelduvvoolu toitekaabel või ühenduskaabel on seinakinnituse ja teleri vahele surutud või neid on jõuga väänatud, võivad kaablisisesed elektrijuhtmed tekitada lühise või põhjustada elektrikatkestuse. See võib põhjustada tulekahju või elektrilöögi.

Seinakinnituse seinale kinnitamiseks ettenähtud kruvid ei kuulu komplekti.

Kasutage seinakinnituse paigaldamisel seina materjalile ja konstruktsioonile vastavaid kruvisid.

Osade kontroll. 5

Paigalduskoha valimine. 6

Aluse paigaldamineseinale 8

Ettevalmistus teleri paigaldamiseks. 9

KD-75XG80□□ 9

KD-65XG81□/65XG80□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

Teleri paigaldamineseinale. 14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/55XG80□□/49XG81□□/49XG80□□/43XG81□□/43XG80□□

Paigaldusjärgne kontroll. 19

Muu teave 19

Tehnilised andmed 19

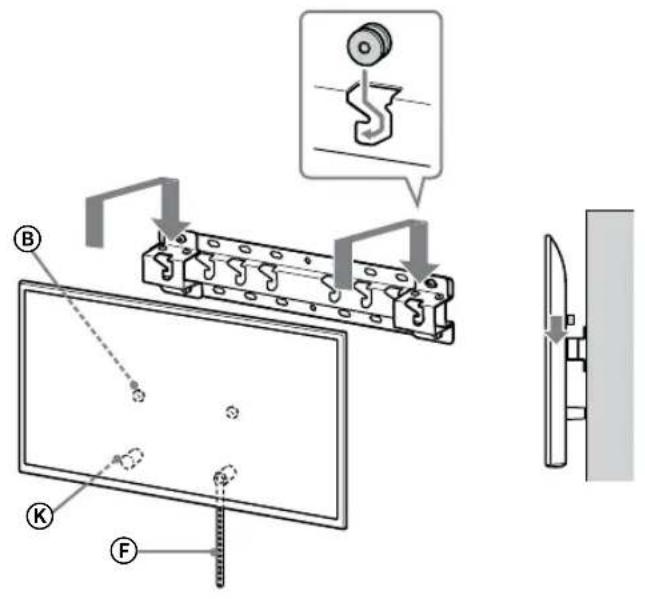

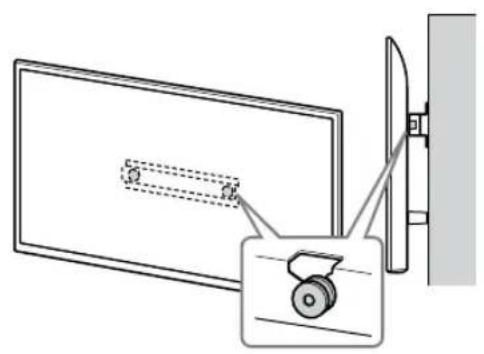

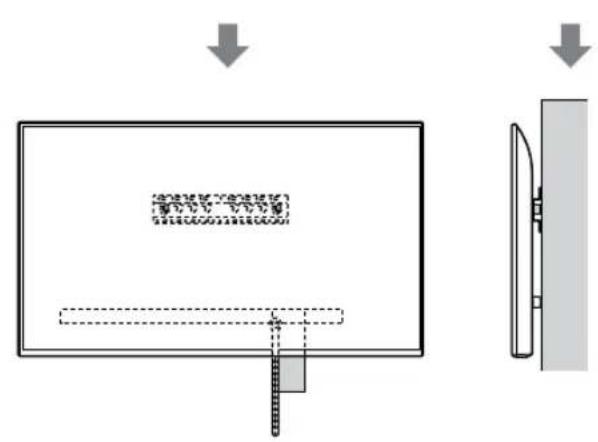

Teleri paigaldamineseinale

Paigaldusprotsess on sõltuvalt telerist erinev. Kasutage teleri seinale paigaldamiseks seinale paigaldamise kinnitust SU-WL450.

Märkus.

Kui telerile on kinnitatud lauaalune alus, eemaldage enne jätkamist lauaalune alus. Lauaaluse aluse lahtiühendamiseks järgige seadistusjuhendis olevaid juhiseid vastupidises järjestuses. - Asetage teler allapoole suunatud ekraaniga tasasele ja stabiilsele pinnale, mis on kaetud paksu ja pehme riidega, kui kinnitate seinale paigaldamise kinnituse kinnitusdetaile või eemaldate telerilt lauaalust alust, et kaitsta LCD-ekraani pinda kahjustuste eest. Hoidke eemaldatud kruvisid kindlas, lastele kättesaamatus kohas.

Ettevalmistus

• Enne paigaldamist otsige välja ja hoidke käepärast teleri teatmik ja seadistusjuhend.
• Enne paigaldamist veenduge, et teil on olemas sobiv Phillipsi kruvikeeraja.
• Määrake kindlaks teleri paigalduskoht.
• Varuge vähemalt neli 8 mm läbimõõduga ja üks 5 mm läbimõõduga kruvi või samaväärsed (pole komplektis). Valige seina materjaliga sobivad kruvid.

Osade kontroll

Komplektis SU-WL450-ga

Veenduge, et kõik osad on olemas.

A Alus (20) (1) B Rihn	naratas (2)
C PSW 6 x 20 (4) D	PSW 4 x 20 koos vahepuksiga (2)
E Vaherõngas (20) (2)	F Rihm (1)
G Puks (20) (M4) (2) H	PSW 4 x 20 (2)
I Aluse adapter (2) I	PSW 4 x 10 (8)
K Vaherõngas (60) (2)	L PSW 6 x 50 (2)
M Puks (M4) (2) N PS	W 4 x 50 (2)

Paigalduskoha valimine

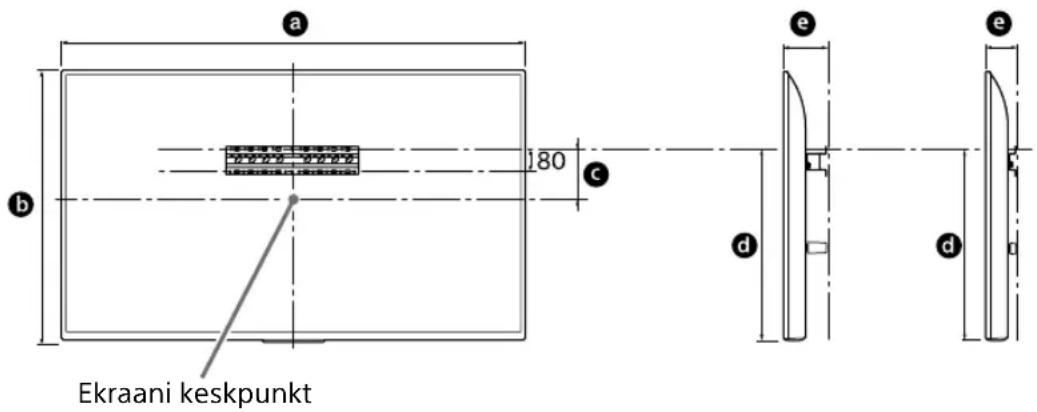

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vähemalt neljakordset teleri raskust.

Vaadake teleri seinale paigaldamisel järgmist tabelit. Vaadake teleri raskust teleri viitejuhist.

Standardpaigaldus õhuke paigaldus

Ühik: mm

Mudeli nimi	Ekraani mõötmé		Ekraani keskpunkti mõõde		Paigalduse pikkus
	a	b	c	d	e
					Standard- paigaldus	Öhuke paigaldus
KD-75XG80□□	1686	970	202	690	142	100
KD-65XG81□□	1463	845	173	597	142	100
KD-65XG80□□	1463	845	173	597	142	100
KD-55XG81□□	1241	721	95	460	141	100
KD-55XG80□□	1241	721	95	460	141	100
KD-49XG81□□	1101	645	-15*	314	119	78
KD-49XG80□□	1101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

• Kronstein asub ekraani keskpunkti all.

Märkus.

• Sõltuvalt paigaldusest võivad tabelis olevad arvud vähesel määral erineda. Kui teler on seina paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.

Jätke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruum, nagu allpool näidatud.

Ühik: mm

Korraliku ventilatsiooni tagamiseks ja tolmu ning mustuse kogunemise vältimiseks tehke järgmist:

• ärge asetage telerit lamedalt, tagurpidi, selg väljapoole ega külili;
• ärge asetage telerit riiulisse, vaibale, voodisse ega kappi;
• ärge katke telerit riidega, nagu kardinad, ega ajalehtedega vms;
• ärge paigaldage telerit nii, nagu näidatud allpool.

Õhuringlus on blokeeritud.

Märkus.

Kui teil on plaanis vedada juhtmed seina seest, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk.

Kaablite kokkusurumise vältimiseks tehke seina sisse auk aluse (20) A, aluse adapteri 1 ja vaherõnga (20) E, vaherõnga (60) K perimeetrist kaugemale.

2 Valikuline paigaldusviis seinale. Kaugust teleri tagaküljest seinani saab valida järgmiselt.

2-a Standardpaigaldus

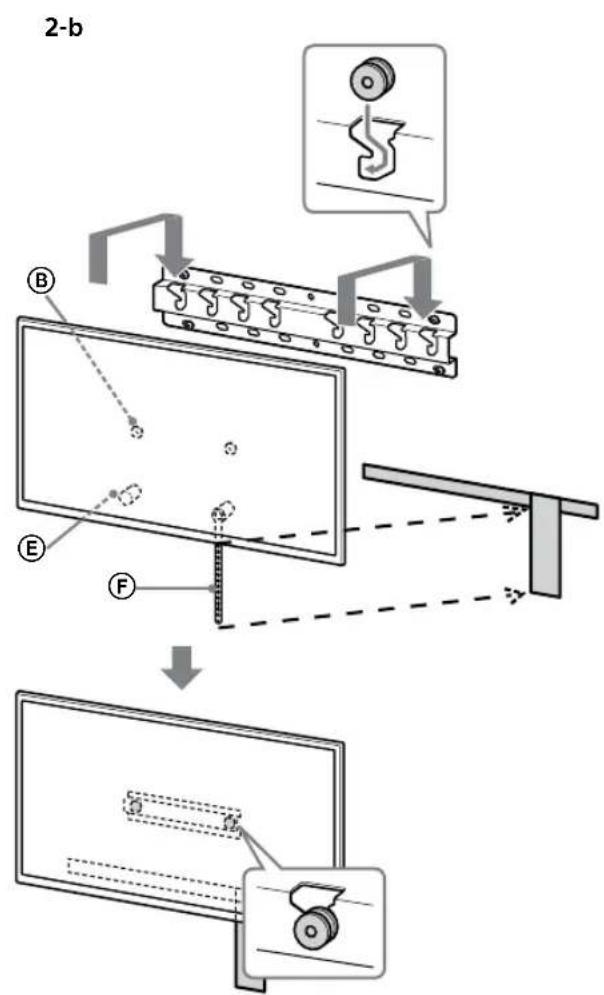

2-b Õhuke paigaldus

Vaadake sammus 1 olevat tabelit.

HOIATUS

2-b valimisel on juurdepääs tagumisele liitmikule piiratud.

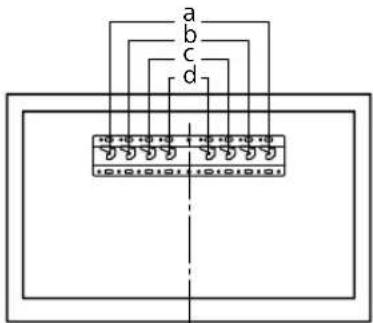

3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jätke see samm vahele.

Mudeli nimi Konksu asukoht
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

2-a valimisel paigaldage aluse adapter ① kruviga (PSW 4 x 10) J alusele (20) A.

4 Määrake kindlaks aluse (20) @ paigaldamiseks mõeldud kruvide kinnituskohad.

Vt tehnilisi andmeid lk 19.

2-a valimisel kasutage aluse adapteri ① augukohti.

HOIATUS

• Sein, kuhu teler paigaldatakse, peab taluma vähemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.).
• Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval määral.

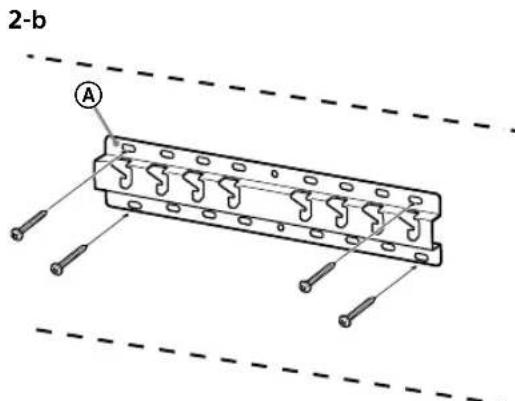

Aluse paigaldamine seinale

• Kasutage vähemalt nelja 8 mm läbimõõduga kruvi või samaväärset (pole komplektis).
• Pange neli kruvi aluse adapteri ① aukudesse koos alusega (20) A (Ainult 2-a). Paigaldage alus (20) A seinale horisontaalselt.

Ettevalmistus teleri paigaldamiseks

Teavet aluse paigaldamise kohta leiate seadistusjuhendist.

KD-75XG80□□

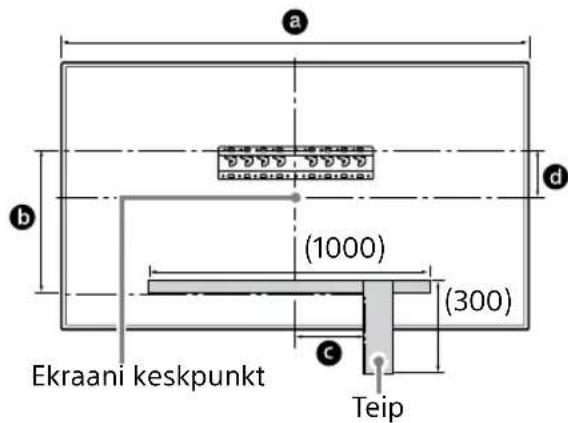

1 Tähistage seinal paigalduskoht.

• Aluse või aluse adapteri lähedal teleri asukoha tähistamiseks kasutage teipi vms (pole komplektis). Vt järgmist tabelit.

Ühik: mm

Mudeli nimi	Tähise pikkus			Ekraani keskpunkti mõõde
	a	b	c	d
KD-75XG80□□	1686	564	150	202

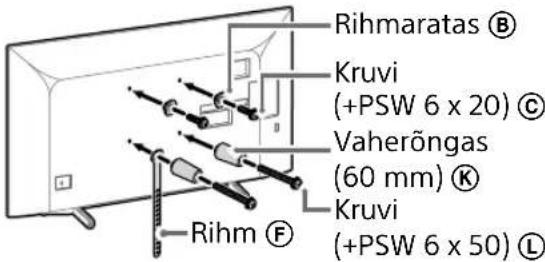

2 Kinnitage seinale paigaldamise kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise "Osade kontroll" lõigule, "Komplektis SU-WL450-ga" lk 5.

Märkus.

Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektrilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}. Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

Standardpaigaldus (2-a)

Kui kasutate seda paigaldusstiili, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale.

3 Ühendage vajalikud kaablid teleriga.

Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada.

4 Eemaldage lauapealne alus telerilt.

• Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

• Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

Kolm või enam inimest peavad eemaldama lauapealse aluse. - Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi. Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult. Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi. - Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

KD-65XG81□□/

65XG80□□

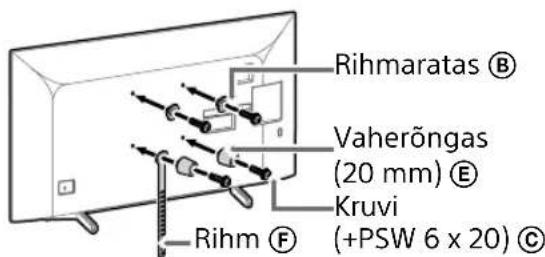

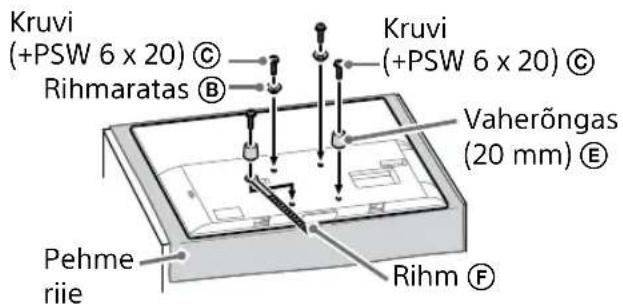

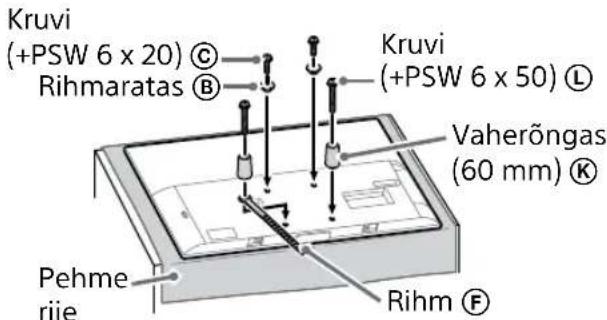

1 Kinnitage seinale paigaldamise kinnituse kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise "Osade kontroll" lõigule "Komplektis SU-WL450-ga" lk 5.

Märkus.

• Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektrilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}.
• Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

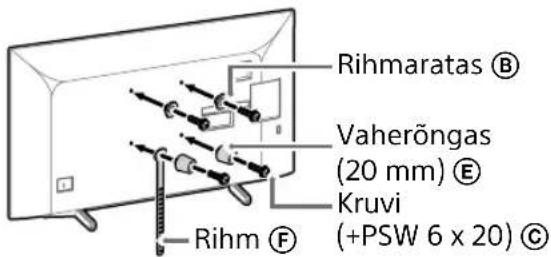

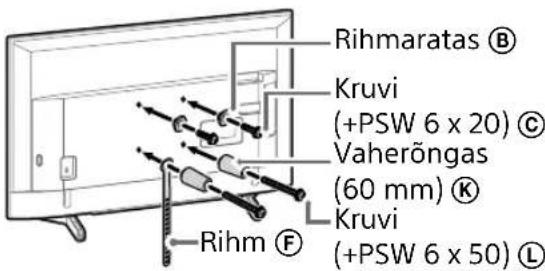

Standardpaigaldus (2-a)

Kui kasutate seda paigaldusstiili, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale.

2 Ühendage vajalikud kaablid teleriga.

Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada.

3 Eemaldage lauapealne alus telerilt.

• Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

• Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

Kolm või enam inimest peavad eemaldama lauapealse aluse. - Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi. Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult. Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi.

• Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

KD-55XG81□□/55XG80□□

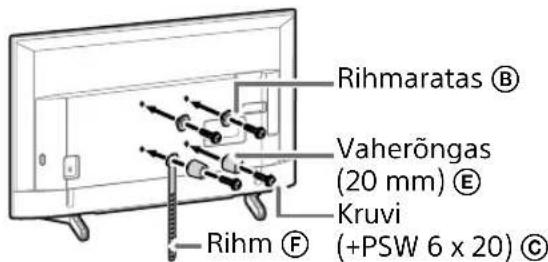

1 Kinnitage seinale paigaldamise kinnituse kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise "Osade kontroll" lõigule "Komplektis SU-WL450-ga" lk 5.

Märkus.

Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektrilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}. - Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

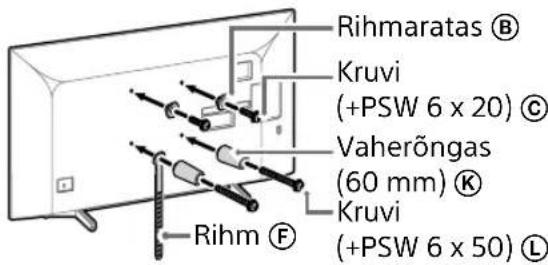

Standardpaigaldus (2-a)

Kui kasutate seda paigaldusstiili, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale.

2 Ühendage vajalikud kaablid teleriga.

Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada.

3 Eemaldage lauapealne alus telerilt.

Märkus.

Olge ettevaatlik, kui tõstate telerit lauapealse aluse eemaldamisel, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi. Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Eemaldage lauapealne alus telerilt.

Märkus.

Paigutage teler kohta, millele on paigaldatud ekraanipinna kaitsmiseks pehme riie. Seinale paigaldamise kinnituse paigaldamisel ärge kasutage kruvisid, mis on eemaldatud lauapealselt aluselt. Hoidke eemaldatud lauapealset alust ja selle kruvisid kindlas, lastele kättesaamatus kohas. Teil läheb neid tarvis, kui soovite tulevikus telerit laual kasutada. Lauapealset alust ei saa eraldi osta.

HOIATUS

Veenduge enne sisselülitamist, kas teler on vertikaalasendis. Ebaühtlase pildi jaotumise vältimiseks ei ole lubatud telerit sisse lülitada siis, kui LCD-paneel on suunatud alla. Kui teleri pinnale avaldatakse survet või see saab löögi, võib teler puruneda või kahjustuda. - Asetage teler ekraan allpool stabiilsele ja tasasele pinnale nii, et lauapealne alus oleks üle pinna serva. Kui teleri ekraanipind ja lauapealse aluse alumine osa on samal tasapinnal, võib see tekitada ebastabiilse tootimistingimuse ja telerit kahjustada. Kui eemaldate telerilt lauapealset alust, hoidke lauapealset alust kindlalt mõlema käega.

2 Kinnitage seinale paigaldamise kinnituse kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise "Osade kontroll" lõigule, "Komplektis SU-WL450-ga" lk 5.

Märkus.

Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektroonilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m (15 kgf·cm). Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

Standardpaigaldus (2-a)

Kui kasutate seda paigaldusstiili, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale.

3 Ühendage vajalikud kaablid teleriga.

Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada.

1 Tõstke teler üles.

• Rihmarataste (B) asukoha kohta alusel või aluse adapteril vt etapi 3 tabelit jaotises "Paigalduskoha valimine", lk 7. Veenduge, et teleri hoidmisel puutuks teleri tagakülg vastu alust või aluse adapterit.

Märkus.

• Hoidke telerit kindlalt mõlema käega ja veenduge, et rihm F ja teleri allserv oleksid teibiga joondunud. Kandke telerit kolmekesi ja teleri ees olev inimene juhendab asendi muutmise vajaduse korral teisi.

• Olge teleri seinale paigaldamisel ülimalt ettevaatlik, see kehtib eriti telerit altpoolt toetava inimese kohta, kuna teler võib kukkuda ja tekitada tõsiseid või surmavaid kehavigastusi.

2 Paigaldage teler alusele või aluse adapterile.

• Langetage teler ettevaatlikult allapoole ja riputage teleri tagaküljele kinnitatud rihmarattad (B) ettevaatlikult alusele või aluse adapterile, veendudes, et järgite aukude kuju.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad (B) on tugevalt alusele või aluse adapterile kinnitunud.
• Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.

• Pärast seinale teleri paigaldamist eemaldage seinalt teip vms.

HOIATUS

Veenduge, et telerit kannavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

3 Teleri alumise osa liikumise takistamine.

Tõmmake rihm F pingule ja kinnitage tugevalt seina külge.

• Kasutage 5 mm läbimõõduga kruvi või samaväärset (pole komplektis).

Märkus.

• Proovige tõmmata teleri alaosa veidi ettepoole, veendumaks, et teler ei liugu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

1 Tõstke teler üles.

• Rihmarataste ⑧ asukoha kohta alusel või aluse adapteril vt etapi 3 tabelit jaotises „Paigalduskoha valimine", lk 7. Veenduge, et teleri hoidmisel puutuks teleri tagakülg vastu alust või aluse adapterit.

Märkus.

• Hoidke telerit kindlalt mõlema käega.

2 Paigaldage teler alusele või aluse adapterile.

• Langetage teler ettevaatlikult allapoole ja riputage teleri tagaküljele kinnitatud rihmarattad (B) ettevaatlikult alusele või aluse adapterile, veendudes, et järgite aukude kuju.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad (6) on tugevalt alusele või aluse adapterile kinnitunud.
• Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.

2-a

2-b

↓

↓

HOIATUS

• Veenduge, et telerit kannavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

3 Teleri alumise osa liikumise takistamine.

• Tõmmake rihm (F) pingule ja kinnitage tugevalt seina külge.

• Kasutage 5 mm läbimõõduga kruvi või samaväärset (pole komplektis).

Märkus.

• Proovige tõmmata teleri alaosa veidi ettepoole, veendumaks, et teler ei liugu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

Kontrollige järgmist.

• Rihmarattad (B) on tugevalt alusele või aluse adapterile kinnitunud. Toite- ja ühenduskaablid ei ole väänatud ega kokku surutud. Rihm on korralikult pingul.

HOIATUS

Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Mu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

Veenduge, et telerit eemaldavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

Tehnilised andmed

Mõõtmed: (umbes) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f : 480

q : 100

h1 : 20 (korpus 2-b)

h2 : 60 (korpus 2-a)
