Bravia KD65XG8196 - Televize SONY - Bezplatný návod k obsluze

Typ výrobku	LED 4K televizor
Značka	Sony
Model	Bravia KD65XG8196
Velikost obrazovky	65 palců (165 cm)
Rozlišení	4K Ultra HD (3840 x 2160)
Rozměry displeje (Š x V)	1463 x 845 mm
Hmotnost (bez stojanu)	Přibližně 21 kg
Napájení	220-240 V AC, 50/60 Hz
Spotřeba elektřiny (odhad)	185 W
Hlavní funkce	Smart TV Android TV, HDR10, HLG, Dolby Vision, vestavěné Wi-Fi, Bluetooth
Konektivita	4x HDMI, 2x USB, Ethernet, optický výstup, sluchátkový konektor
Zvuk	Vestavěné reproduktory, Dolby Audio
Kompatibilní nástěnný držák	Sony SU-WL450 (standardní a tenká montáž)
Vzdálenost od stěny (standardní montáž)	142 mm
Vzdálenost od stěny (tenká montáž)	100 mm
Šrouby pro upevnění na stěnu	4 šrouby o průměru 8 mm (nejsou součástí dodávky)
Údržba a čištění	Čistěte jemným suchým hadříkem; nepoužívejte chemické prostředky
Bezpečnost	Doporučena instalace odborníkem; netřeste a neopírejte se o televizor
Náhradní díly	Stojan součástí dodávky; šrouby pro upevnění na stěnu nejsou součástí
Opravitelnost	K dispozici poprodejní servis Sony

Často kladené otázky - Bravia KD65XG8196 SONY

Mohu si televizor namontovat na stěnu sám?

Z bezpečnostních důvodů se důrazně doporučuje svěřit instalaci autorizovanému instalačnímu technikovi Sony. Televizor může spadnout a způsobit vážná zranění, pokud není instalace provedena správně.

Jaké šrouby použít pro upevnění nástěnného držáku?

Použijte alespoň čtyři šrouby o průměru 8 mm (nebo ekvivalentní) vhodné pro materiál stěny. Šrouby nejsou součástí držáku.

Je stojan součástí televizoru?

Ano, stojan je součástí dodávky. Uchovejte jej i s jeho šrouby pro případ, že byste chtěli televizor umístit na nábytek.

Jak připojit kabely před montáží na stěnu?

Před upevněním televizoru na stěnu připojte všechny potřebné kabely (HDMI, anténu atd.). Po instalaci může být přístup ke konektorům omezený, zejména při tenké montáži.

Jaká je vzdálenost mezi televizorem a stěnou?

S držákem SU-WL450 si můžete vybrat mezi standardní montáží (142 mm) a tenkou montáží (100 mm). Tenká montáž omezuje přístup k zadním konektorům.

Mohu použít jiný nástěnný držák než SU-WL450?

Tento televizor je určen výhradně pro použití se specifickým nástěnným držákem Sony SU-WL450. Použití jiného držáku může vést k riziku pádu a zranění.

Jak odstranit stojan z televizoru?

Položte televizor obrazovkou dolů na měkký povrch, poté pevně držte stojan a odstraňte jeho šrouby. U modelů 65 palců jsou nutné dvě osoby.

Co dělat, když se stěna zdá příliš křehká na to, aby unesla televizor?

Stěna musí unést hmotnost odpovídající alespoň čtyřnásobku hmotnosti televizoru. V případě pochybností požádejte odborníka o zpevnění stěny nebo vyberte jiné místo.

Lze televizor instalovat na sádrokartonovou stěnu?

Ano, za předpokladu použití hmoždinek vhodných pro sádrokarton a ověření pevnosti stěny. Sony doporučuje svěřit instalaci autorizovanému instalačnímu technikovi.

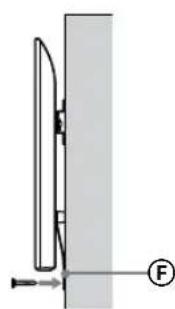

Jak upevnit přiložený bezpečnostní popruh?

Po instalaci televizoru odstraňte vůli popruhu a pevně jej upevněte ke stěně šroubem o průměru 5 mm (není součástí dodávky). Ujistěte se, že se televizor nehýbe, mírným tahem směrem k sobě.

NÁVOD K OBSLUZE Bravia KD65XG8196 SONY

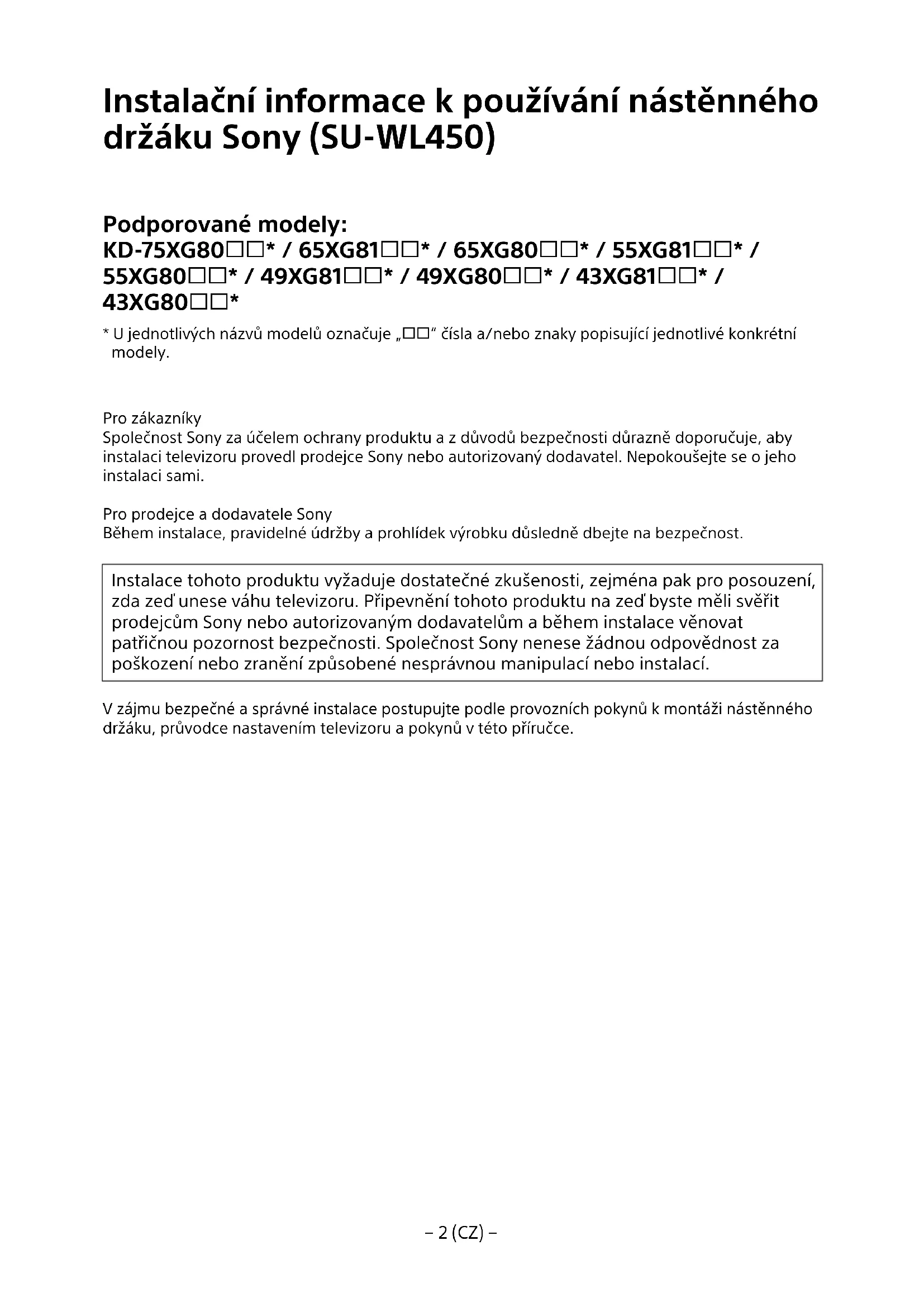

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

• V jednotlivých názvech modelů označuje „□□“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Pro zákazníky

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobené nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s produktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně pročtěte a používejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít k vážnému zranění ohněm, elektrickému šoku nebo v důsledku převrácení nebo pádu produktu. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tato konzola pro montáž na zeď je určena k použití s určenými televizory. V příslušných Referenčních příručkách televizorů najdete informace o tom, se kterými televizory je možné nastěnný držák používat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít k vážným zraněním nebo smrti v důsledku požáru, úrazu elektrickým proudem nebo pádu produktu.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem být v blízkosti produktu.

Pokud konzolu pro montáž na zeď nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zeď, na kterou chcete konzolu namontovat, není stabilní, rovná a kolmá k podlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru.)
• Pokud není montáž konzoly na zeď dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku.

Přenos nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud přenos nebo demontáž televizoru provádí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přenos nebo demontáž televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti konzoly pro montáž na zeď nijak neupravujte.

V opačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zeď je určena k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

Během čištění nebo prováděné údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na konzoli na zeď dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít k odlepení tapety, v závislosti na materiálu stěny.
• Pokud po montáži na zeď konzoli odstraníte, zůstanou po ní díry po šroubech.
• Konzoli pro montáž na zeď nepoužívejte na místech, na která působí mechanické otřesy.

Montáž konzoly na zeď

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Přečtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Konzoli na zeď nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny.

Konzoli na zeď nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Konzoli na zeď bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoliv šrouby uvolněné nebo vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentních).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Pokud jsou kterékoli šrouby uvolněné nebo poškozené, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotku a stěnu nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zeď nejsou součástí balení.

Při montáži konzoly na zeď používejte vhodné šrouby pro materiál stěny.

Obsah

Příprava na montáž. 5 Kontrola součástí 5 Určení místa montáže. 6 Montáž základny na zeď 8 Příprava na montáž televizoru 9 KD-75XG80□□ 9 KD-65XG81□/65XG80□ 10 KD-55XG81□□/55XG80□□ 11 KD-49XG81□/49XG80□/43XG81□/43XG80□ Montáž televizoru na zeď 14 KD-75XG80□□ 14 KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□ Potvrzení dokončení montáže. 19 Další informace 19 Technické údaje 19

Montáž televizoru na zeď

Montážní postupy se u jednotlivých televizorů liší.

K instalaci televizoru na zeď použijte nástěnný držák SU-WL450.

Poznámka

• Pokud je k televizoru připojen stolní stojan, nejprve stolní stojan odpojte. Nahlédněte do dokumentu Průvodce nastavením a proveďte kroky pro připojení stolního stojanu v opačném pořadí. Při připevňování částí příslušenství nástěnného držáku nebo při odstraňování stolního stojanu od televizoru položte televizor obrazovkou dolů na rovnou a stabilní pracovní plochu pokrytou silnou a měkkou látkou, aby nemohlo dojít k poškození povrchu LCD obrazovky. Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
• Před zahájením sestavení si připravte křížový šroubovák pro určené šrouby. Zkontrolujte montážní polohu televizoru.
• Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení).

Vyberte šrouby vhodné pro materiál stěny.

Kontrola součástí

Dodáno s modelem SU-WL450

Zkontrolujte, že žádná součást nechybí.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F	Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)

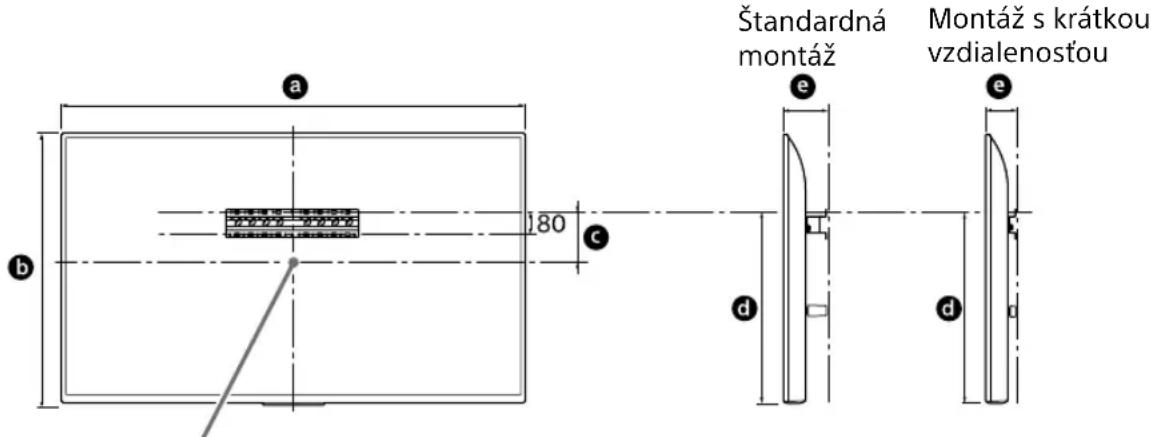

Určení místa montáže

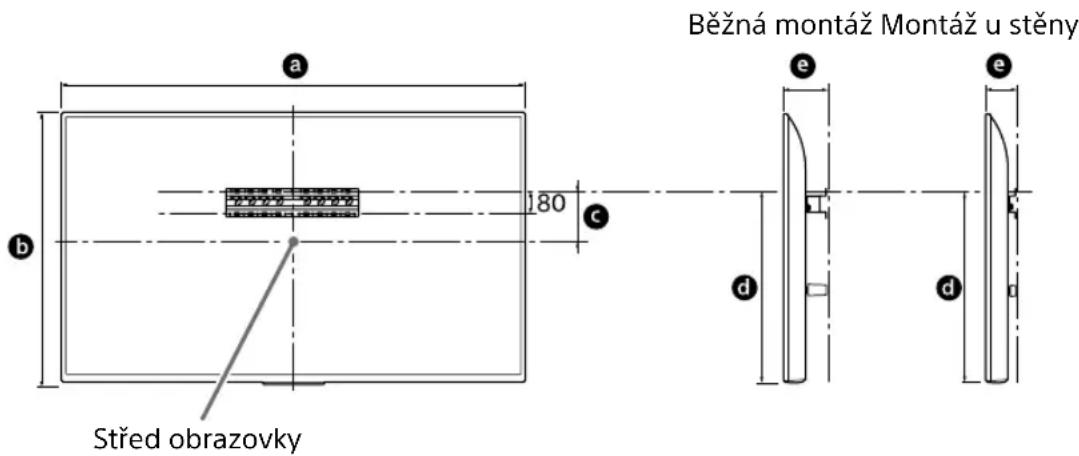

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že je na zdi na televizor dostatek prostoru a že zeď unese alespoň čtyřnásobek hmotnosti televizoru. Informace o montáži televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KD-75XG80□□	1686970202690142100
KD-65XG81□□	1463845173597142100
KD-65XG80□□	1463845173597142100
KD-55XG81□□	124172195460141100
KD-55XG80□□	124172195460141100
KD-49XG81□□	1101645	-15*314119		78
KD-49XG80□□	1101645	-15*314119		78
KD-43XG81□□	97057023315119		77
KD-43XG80□□	97057023315119		77

• Umístěte držák pod středem obrazovky.

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit. Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed.

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže.

Jednotka: mm

• Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:

Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok. Neumisťujte televizor na polici, koberec, postel ani do skříně. - Nezakrývejte televizor látkou, například závěsy, ani takovými předměty, jako jsou noviny apod. - Neinstalujte televizor, jak je znázorněno níže.

Cirkulace vzduchu je blokována.

Poznámka

• Pokud máte v plánu kabely vést stěnou, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo ke skřípnutí kabelu, připravte otvor ve zdi mimo obvod základny (20)®, adaptér základny ① a Rozpěrky (20)®, Rozpěrky (60) ®

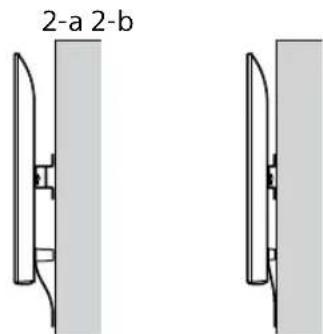

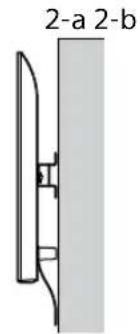

2 Zvolte styl montáže na zeď. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností.

2-a Běžná montáž

2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

Když zvolíte možnost 2-b, bude přístup k zadním konektorům omezený.

3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte.

Název modelu Umístěné háku
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Když je zvolena možnost 2-a, připevněte adaptér základny ① pomocí šroubu (PSW 4x10) ⑧ k základně (20) ④.

4 Určete umístění šroubů pro montáž základny (20) (A).

Informace najdete v technických údajích na straně 19.

Když zvolíte možnost 2-a, použijte prosím umístění otvoru adaptéru základny ①.

VAROVÁNÍ

Stěna, na které bude televizor namontován, by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referenční příručce k televizoru.).

-Určete sílu stěny, na kterou bude televizor upevněn. V případě potřeby stěnu dostatečně zpevněte.

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení).
• Umístěte čtyři šrouby do otvorů adaptéru základny 1 a do základny (20) A (pouze 2-a).

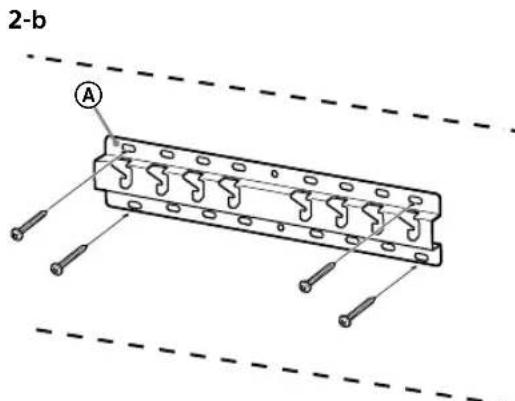

• Namontujte základnu (20) © na zeď vodorovně.

Příprava na montáž televizoru

Instalaci na stojan proveďte podle průvodce nastavením.

KD-75XG80□□

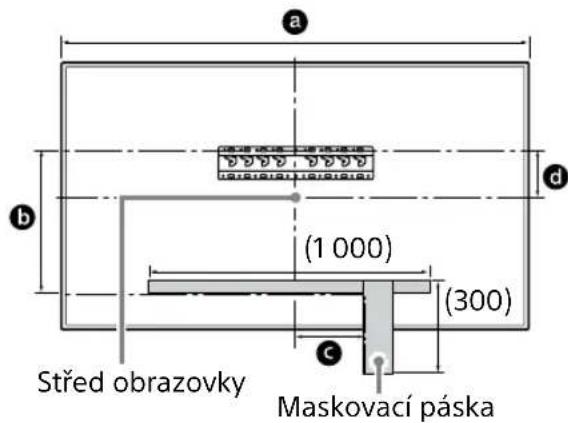

1 Vyznačte místo instalace na stěně.

• Použijte maskovací pásku atd. (není součástí dodávky) pro vyznačení umístění televizoru v blízkosti základny nebo adaptéru základny. Viz následující tabulka.

Jednotka: mm

Název modelu	Délka pro vyznačení			Rozměr ve středu obrazovky
	a	b	c	d
KD-75XG80☐☐	1	686	564	150 202

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

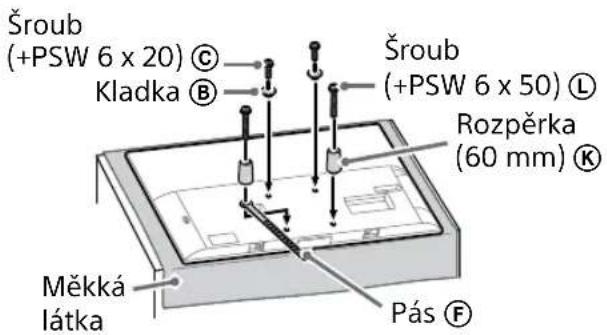

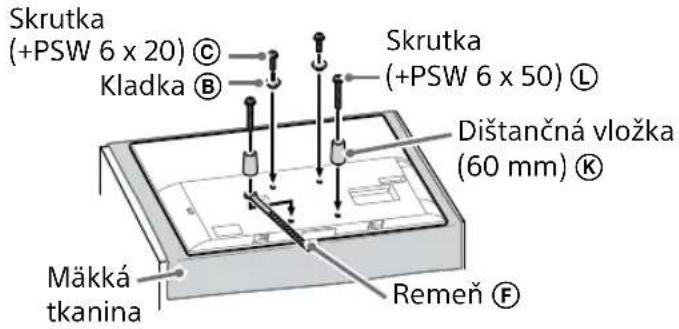

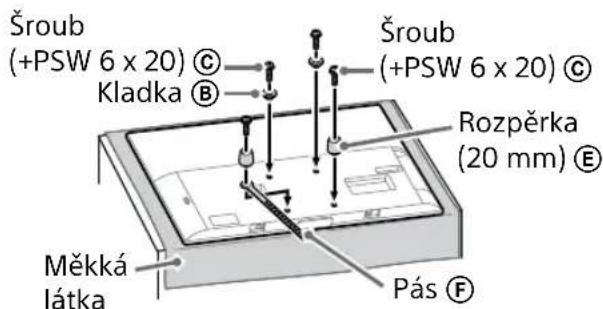

Běžná montáž (2-a)

• Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

Vytvoření trasy kabelů ve stěně zadejte autorizovanému dodavateli. - Spojte připojovací kabely do svazku, aby na ně nikdo nešlápnul před jejich montáží na stěnu.

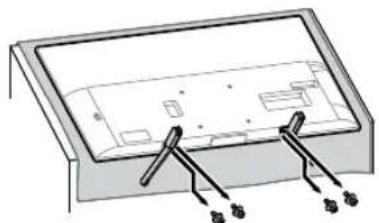

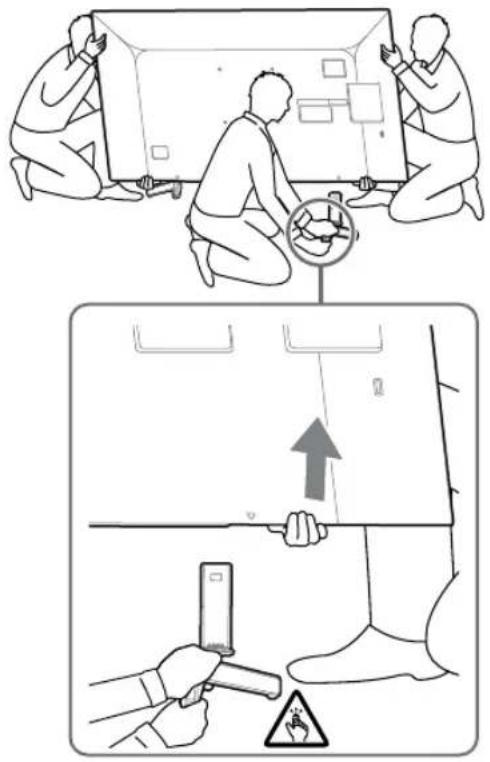

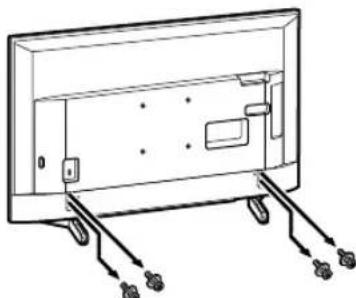

4 Odmontujte stolní stojan od televizoru.

• Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

• Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-65XG81□□/65XG80□□

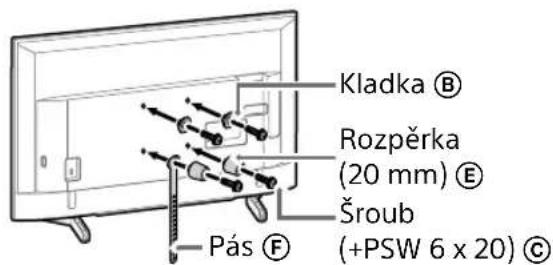

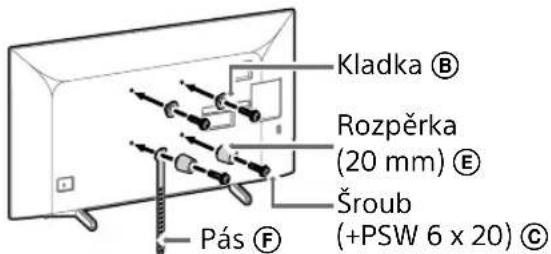

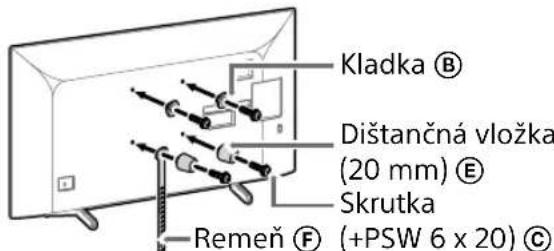

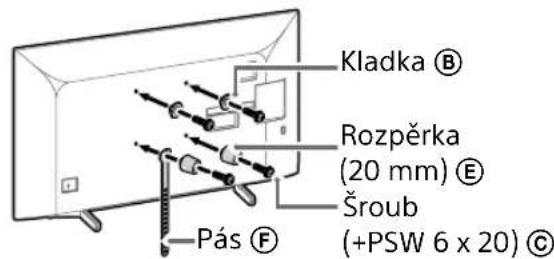

1 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450" v části „Kontrola součástí" na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

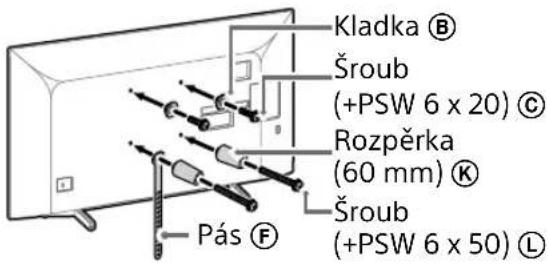

Běžná montáž (2-a)

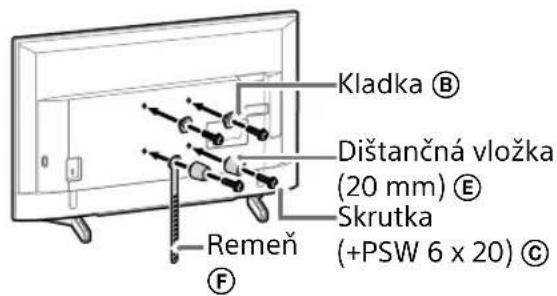

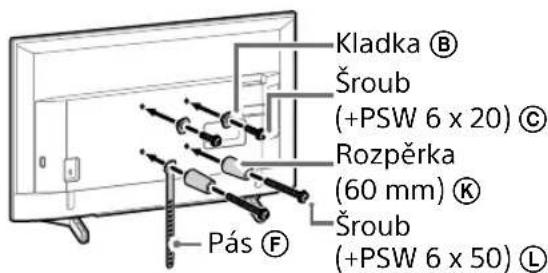

Montáž u stěny (2-b)

Poznámka

• Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. - Spojte připojovací kabely do svazku, aby na ně nikdo nešlápl před jejich montáží na stěnu.

3 Odmontujte stolní stojan od televizoru.

• Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí. Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru. Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru. Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-55XG81□□/55XG80□□

1 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Montáž u stěny (2-b)

Poznámka

• Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

Vytvoření trasy kabelů ve stěně zadejte autorizovanému dodavateli. Spojte připojovací kabely do svazku, aby na ně nikdo nešlápl před jejich montáží na stěnu.

3 Odmontujte stolní stojan od televizoru.

Poznámka

Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-49XG81□□/ 49XG80□□ / 43XG81□□ / 43XG80□□

1 Odmontujte stolní stojan od televizoru.

Poznámka

Položte televizor na místo, na které před tím položíte měkkou látku tak, aby nemohlo dojít k poškození povrchu obrazovky. Při instalaci nástěnného držáku nepoužívejte šrouby vyšroubované ze stolního stojanu. Odmontovaný stolní stojan a jeho šrouby uschovejte na bezpečné místo mimo dosah dětí. Budete je potřebovat, pokud byste v budoucnosti chtěli umístit televizor na stůl. Stolní stojan nelze zakoupit samostatně.

VAROVÁNÍ

• Před zapnutím televizoru se ujistěte, že se televizor nachází ve svislé poloze. Televizor nezapínejte s LCD obrazovkou směřující dolů, abyste zabránili vzniku nerovnoměrného obrazu.

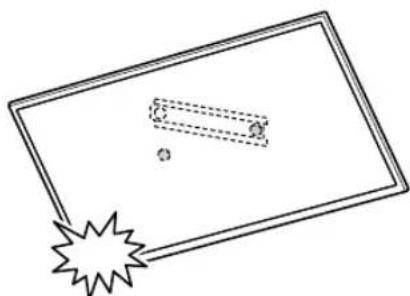

• Pokud byste televizor vystavili tlaku nebo nárazu, mohlo by dojít k prasknutí nebo poškození televizoru.
• Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přečníval přes hranu tohoto povrchu. Pokud by byla obrazovka televizoru na stejné úrovni jako stolní stojan, došlo by ke vzniku nestabilních pracovních podmínek a k možnému poškození televizoru.
• Při odpojování stolního stojanu od televizoru držte stolní stojan pevně oběma rukama.

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Pokud používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v referenční příručce dodané s televizorem.

Poznámka

Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. - Spojte připojovací kabely do svazku, aby na ně nikdo nešlápl před jejich montáží na stěnu.

Montáž televizoru na zeď

KD-75XG80□□

1 Zvedněte televizor.

• Informace o umístění kladek (B) pro zavěšení na základnu nebo adaptér základny naleznete v tabulce, krok 3, v "Určení místa montáže" na straně 7.
• Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka

• Držte televizor bezpečně oběma rukama a ujistěte se, že pásek (F) a spodní část televizoru jsou zarovnány s maskovací páskou.
• Televizor by měli držet tři lidé a osoba, která stojí před televizorem, by měla ostatní navádět do správné pozice.

• Při instalaci televizoru na stěnu věnujte velkou pozornost zejména osobě, která televizor drží zespodu, protože může dojít k pádu televizoru a vážnému zranění nebo dokonce úmrtí.

2 Instalujte televizor na základnu nebo adaptér základny.

• Opatrně posuňte televizor dolů a zavěste kladky (B) připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky (B) pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

• Po instalaci televizoru na stěnu odstraňte maskovací pásku atd. ze zdi.

VAROVÁNÍ

• Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásku a pevně ho připevněte ke zdi.

• Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65XG81□□/ 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Zvedněte televizor.

• Informace o umístění kladek (B) pro zavěšení na základny nebo adaptéry základny naleznete v tabulce, krok 3, v "Určení místa montáže" na straně 7.
• Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka

• Držte televizor bezpečně oběma rukama.

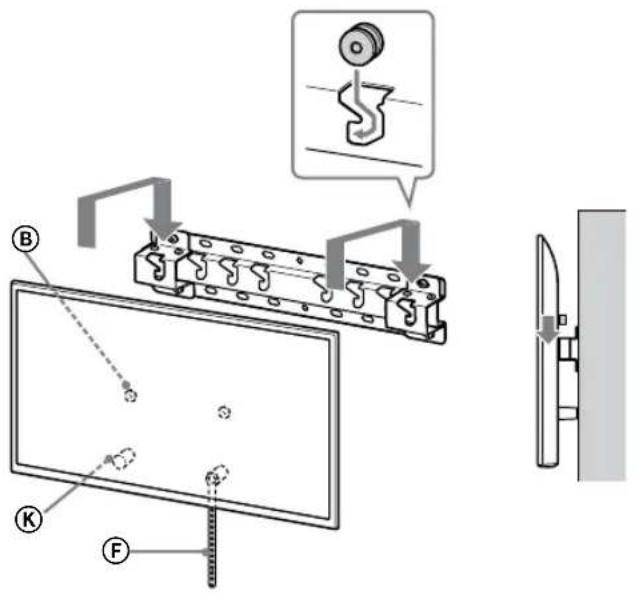

2 Instalujte televizor na základnu nebo adaptér základny.

• Opatrně posuňte televizor dolů a zavěste kladky (B) připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky (B) pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

2-a

2-b

↓

↓

VAROVÁNÍ

• Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásku F a pevně ho upevněte ke zdi.

• Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne dopředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pásek (F) znovu pevně upevnit.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky (B) jsou pevně zavěšeny na základně nebo na adaptéru základny.
• Šňůry ani kabely nejsou zkrouceny ani skřípnuty.
• Pásek F je pevný, nikoli uvolněný.

VAROVÁNÍ

Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba do konce montáže potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

VAROVÁNÍ

• Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Technické údaje

Rozměry: (přibl.) [mm]

a : 400

b : 300

c : 200

d : 100

e:80

f:480

g : 100

h1:20 (případ 2-b)

h2:60 (případ 2-a)

Hmotnost (pouze základna): (přibl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Pro prodejce a dodavatele společnosti Sony

Během instalace, pravidelné údržby a kontroly tohoto produktu věnujte plnou pozornost bezpečnosti.

Instalace tohoto produktu vyžaduje odpovídající odborné znalosti. Obzvláště je nutné určit, zda je stěna dostatečně pevná, aby udržela hmotnost televizního přijímače. Připevnění tohoto produktu na stěnu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během instalace věnujte náležitou pozornost bezpečnosti. Společnost Sony nezodpovídá za žádné škody ani zranění způsobené nevhodnou manipulací nebo nesprávnou instalací.

Pro bezpečnost a správnou instalaci postupujte podle návodu k obsluze montážní konzoly na stěnu, průvodce nastavením televizního přijímače a podle pokynů v tomto návodu.

Informace o bezpečnosti

Děkujeme vám za zakoupení tohoto produktu.

Pro zákazníky

Montáž tohoto produktu vyžaduje odpovídající odborné znalosti. V zájmu zajištění bezpečnosti při montáži si důkladně přečtěte tento návod k použití. Společnost Sony nezodpovídá za žádné škody ani zranění způsobené nevhodnou manipulací nebo nesprávnou montáží. Po montáži odevzdejte tento návod zákazníkovi.

Části montážní konzoly na stěnu neupravujte.

V opačném případě může montážní konzola na stěnu spadnout a způsobit zranění nebo škody na majetku.

Příprava na montáž. 5

Kontrola dílů. 5

Kontrola dokončené montáže 19

Další informace 19

Technické údaje 19

Montáž TV přijímače na stěnu

Postup montáže se liší v závislosti od TV přijímače.

Na instalaci televizního přijímače na stěnu použijte montážní konzolu na stěnu SU-WL450.

Poznámka

• Pokud je TV přijímač připevněn ke stolovému stojanu, nejprve ho ze stolového stojanu odmontujte. Pokud chcete stolový stojan odpojit, podívejte se do Průvodce nastavením a postupujte v opačném pořadí. Před připevněním upevňovacích částí montážní konzoly na stěnu nebo při odpojování stolového stojanu položte televizní přijímač obrazovkou dolů na rovný a stabilní povrch zakrytý hrubou jemnou tkaninou, aby se nepoškodil povrch displeje LCD TV přijímače.
• Odkroucené šrouby uložte na bezpečné místo mimo dosah dětí.

Příprava na montáž

Položky dodávané s montážní konzolou na stěnu SU-WL450

A Podstavec (20) (1) B Kladka (2)
C PSW 6x20 (4) D P S W 4x20 s vložkou (2)
E Dištančná vložka (20) (2)	F Reměn (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
I Adaptér podstavca (2)	J PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2) N PSW 4x50 (2)

Určení místa montáže

Středový bod obrazovky

Jednotka: mm

Názov modelu	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
KD-75XG80□□	1686	970	202	690	142	100
KD-65XG81□□	1463	845	173	597	142	100
KD-65XG80□□	1463	845	173	597	142	100
KD-55XG81□□	1241	721	95	460	141	100
KD-55XG80□□	1241	721	95	460	141	100
KD-49XG81□□	1101	645	-15*	314	119	78
KD-49XG80□□	1101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

• Hodnoty v tabulce se mohou v závislosti od instalace mírně lišit.
• Když je televizní přijímač nainstalovaný na stěně, horní okraj televizního přijímače je mírně nakloněný dopředu.

2-a Standardní montáž 2-b Montáž s krátkou vzdáleností

Příprava na montáž TV přijímače

Montáž s krátkou vzdáleností (2-b)

Poznámka

Při použití tohoto stylu montáže nemůžete používat některé z konektorů na zadní straně televizního přijímače.

3 Připojte k TV přijímači potřebné kabely.

Kabely připojte před montáží TV přijímače na stěnu. Po montáži TV přijímače k němu nebude možné kabely připojit.

Standardní montáž (2-a)

Montáž s krátkou vzdáleností (2-b)

Poznámka

Při použití tohoto stylu montáže nemůžete používat některé z konektorů na zadní straně televizního přijímače.

2 Připojte k TV přijímači potřebné kabely.

1 Připevněte upevňovací části montážní konzoly na stěnu. Zkontrolujte upevňovací části podle části „Položky dodávané s montážní konzolou na stěnu SU-WL450“ v sekci „Kontrola dílů“ na straně 5.

Poznámka

• Pevně zajistěte upevňovací části pomocí šroubů. Pokud používáte elektrický šroubovák, krouticí moment nastavte na přibližně 1,5 N·m {15 kgf·cm}. Použité nebo nepoužité části uložte na bezpečném místě pro budoucí použití. Tento návod si odložte pro případ budoucí potřeby.

Standardní montáž (2-a)

Montáž s krátkou vzdialenosťou (2-b)

Poznámka

Pri použití tohto štýlu montáže nemôžete používať niektoré z konektorov na zadnej strane televízneho prijímača.

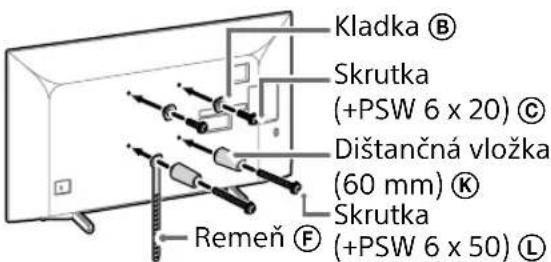

2 Pripojte k TV prijímaču potrebné káble.

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť.

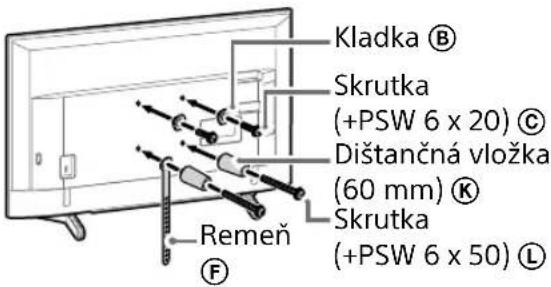

Štandardná montáž (2-a)

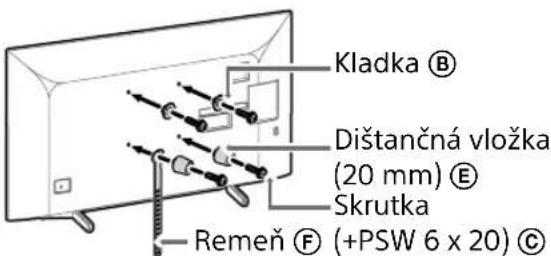

Montáž s krátkou vzdialenosťou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť.

Montáž TV prijímača na stenu

KD-75XG80□□

1 Zodvihnite televízny prijímač.

• Pre umiestnenie kladiek (B) na zavesenie na podstavec alebo adaptér podstavca si pozrite tabuľku v kroku 3 v časti "Určenie miesta montáže" na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, keď držíte televízny prijímač.

Poznámka

• Pevně držte televizní přijímač oběma rukama a ujistěte se, že řemen (F) a spodní část televizního přijímače jsou zarovnány s krycí páskou.
• Televizní přijímač nechť drží tři lidé a osoba, která je před televizním přijímačem, nechť řídí ostatní při nastavování polohy.

Při instalaci televizního přijímače na stěnu buďte velmi opatrní, hlavně pokud jde o osobu, která přidržuje televizní přijímač odspodu, neboť televizní přijímač může spadnout a způsobit vážné zranění nebo dokonce smrt.

Zkontrolujte následující:

• Kladky ⑧ pevně visí na podstavci nebo adaptéru podstavce.
• Kabely nejsou zkroucené a přiskřípnuté.
• Řemen (F) je pevně napnutý.

VÝSTRAHA

• Nesprávné umístění napájecího kabelu může zapříčinit požár nebo zásah elektrickým proudem způsobené zkratem. Z důvodu bezpečnosti nezapomeňte zkontrolovat kompletnost montáže.

Další informace

Při demontáži TV přijímače zopakujte postup montáže v opačném pořadí.

VÝSTRAHA

Dbejte na to, aby televizní přijímač při odpojování drželi dva nebo více lidí (tři nebo více lidí u televizního přijímače 75 palců a více).

Technické údaje

Hmotnost (jen podstavec): (přibl.) [kg]

0,8

Dizajn a technické údaje sa môžu zmeniť bez upozornenia.

Pozrite tabuľku v 1. kroku.

VAROVANIE

• Ak vyberiete 2-b, prístup k zadným konektorom je obmedzený.
