Typ produktu	LED 4K televízor
Značka	Sony
Model	Bravia KD65XG8196
Veľkosť obrazovky	65 palcov (165 cm)
Rozlíšenie	4K Ultra HD (3840 x 2160)
Rozmery obrazovky (Š x V)	1463 x 845 mm
Hmotnosť (bez stojana)	Približne 21 kg
Napájanie	220-240 V AC, 50/60 Hz
Spotreba elektrickej energie (odhad)	185 W
Hlavné funkcie	Smart TV Android TV, HDR10, HLG, Dolby Vision, vstavané Wi-Fi, Bluetooth
Konektivita	4x HDMI, 2x USB, Ethernet, optický výstup, jack pre slúchadlá
Zvuk	Vstavané reproduktory, Dolby Audio
Kompatibilný nástenný držiak	Sony SU-WL450 (štandardná a nízka montáž)
Vzdialenosť od steny (štandardná montáž)	142 mm
Vzdialenosť od steny (nízka montáž)	100 mm
Skrutky na upevnenie na stenu	4 skrutky s priemerom 8 mm (nie sú súčasťou balenia)
Údržba a čistenie	Čistiť mäkkou suchou handričkou; nepoužívať chemické prostriedky
Bezpečnosť	Odporúča sa inštalácia odborníkom; netriasť ani sa neopierať o televízor
Náhradné diely	Súčasťou balenia je stolový stojan; skrutky na upevnenie na stenu nie sú súčasťou
Opraviteľnosť	Dostupný popredajný servis Sony

Často kladené otázky - Bravia KD65XG8196 SONY

Môžem si televízor nainštalovať na stenu sám?

Z bezpečnostných dôvodov dôrazne odporúčame, aby inštaláciu vykonal autorizovaný inštalatér Sony. Televízor môže spadnúť a spôsobiť vážne zranenia, ak inštalácia nie je správna.

Aké skrutky použiť na upevnenie nástenného držiaka?

Použite aspoň štyri skrutky s priemerom 8 mm (alebo ekvivalentné) vhodné pre materiál steny. Skrutky nie sú súčasťou držiaka.

Je stolový stojan súčasťou televízora?

Áno, stolový stojan je dodávaný. Uschovajte ho spolu so skrutkami, ak by ste chceli televízor v budúcnosti postaviť na nábytok.

Ako pripojiť káble pred nástennou inštaláciou?

Pred upevnením televízora na stenu pripojte všetky potrebné káble (HDMI, anténa atď.). Po inštalácii môže byť prístup ku konektorom obmedzený, najmä pri nízkej montáži.

Aká je vzdialenosť medzi televízorom a stenou?

S držiakom SU-WL450 si môžete vybrať medzi štandardnou montážou (142 mm) a nízkou montážou (100 mm). Nízka montáž obmedzuje prístup k zadným konektorom.

Môžem použiť iný nástenný držiak ako SU-WL450?

Tento televízor je navrhnutý na použitie výlučne so špecifickým nástenným držiakom Sony SU-WL450. Použitie iného držiaka môže viesť k riziku pádu a zranenia.

Ako odstrániť stolový stojan z televízora?

Položte televízor obrazovkou nadol na mäkký povrch, potom odskrutkujte skrutky stolového stojana a pevne držte stojan. Pre 65-palcové modely sú potrebné dve osoby.

Čo robiť, ak sa stena zdá príliš slabá na udržanie televízora?

Stena musí byť schopná uniesť hmotnosť rovnajúcu sa aspoň štvornásobku hmotnosti televízora. V prípade pochybností kontaktujte odborníka na vystuženie steny alebo zvoľte iné miesto.

Môže byť televízor nainštalovaný na sadrokartónovej stene?

Áno, za predpokladu použitia hmoždiniek vhodných pre sadrokartón a overenia pevnosti steny. Sony odporúča, aby inštaláciu vykonal autorizovaný inštalatér.

Ako upevniť dodávaný bezpečnostný pás?

Po nainštalovaní televízora odstráňte vôľu pásu a pevne ho upevnite na stenu skrutkou s priemerom 5 mm (nie je súčasťou balenia). Uistite sa, že televízor sa nehýbe jemným potiahnutím smerom k sebe.

NÁVOD NA OBSLUHU Bravia KD65XG8196 SONY

Konzolu správne zostavte podľa pokynov na použitie.

Po riadnej montáži televízora riadne zaistite káble.

Ak sa do kábla zamotajú osoby alebo iné predmety, môže dôjsť k zraneniu alebo poškodeniu televízora.

Montáž základne na stenu

3 Pripojte príslušné káble k televízoru.

2 Pripojte príslušné káble k televízoru.

2 Pripojte príslušné káble k televízoru.

3 Pripojte príslušné káble k televízoru.

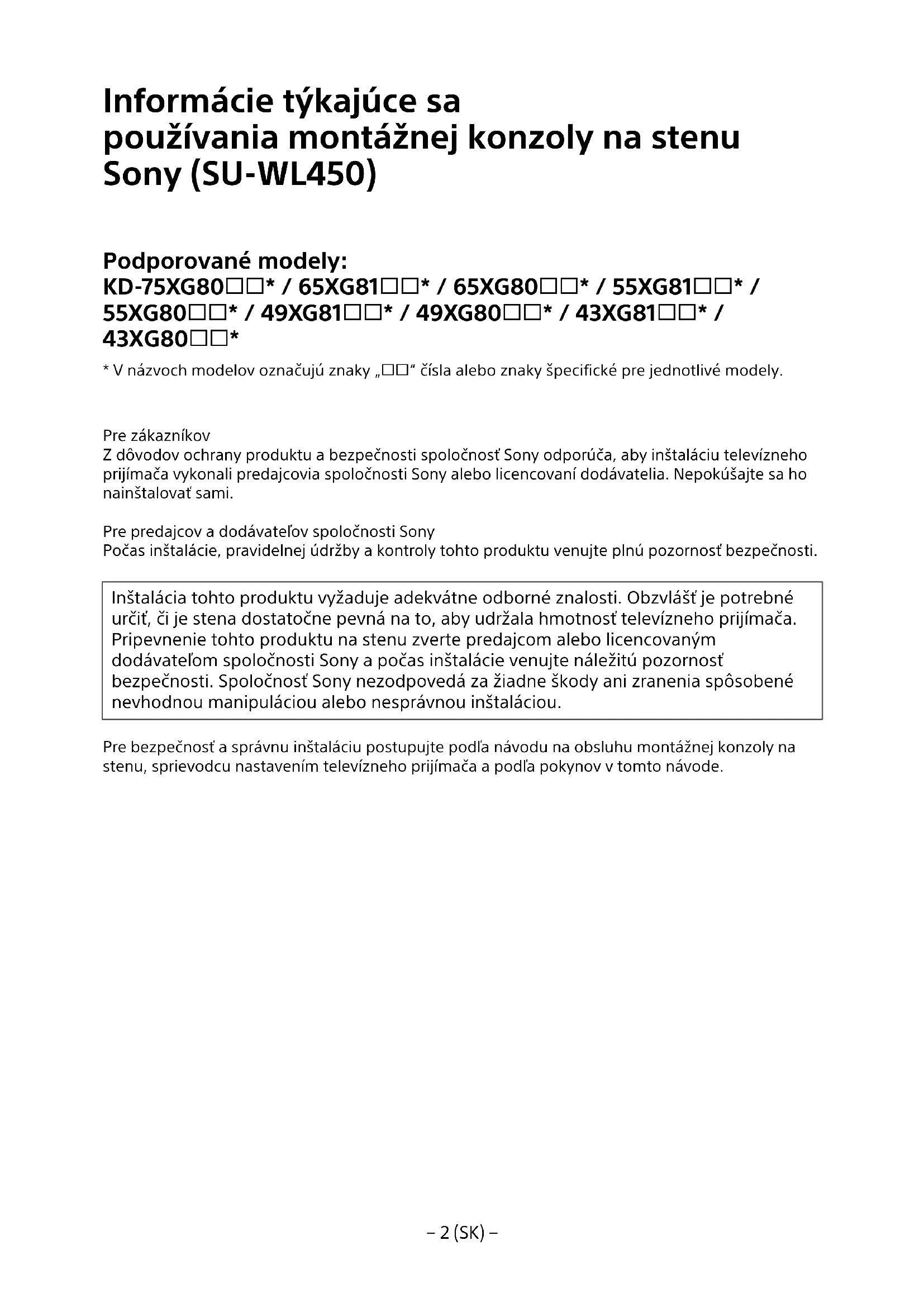

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* /

55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* /

43XG80□□*

• V názvoch modelov označujú znaky „☐☐“ čísla alebo znaky špecifické pre jednotlivé modely.

Pre zákazníkov

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Montáž zverte predajcovi alebo licencovanému dodávateľovi produktov od spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo montážou, alebo montážou akéhokoľvek iného ako špecifikovaného produktu. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov produktov spoločnosti Sony

V tomto návode na používanie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predísť nehodám. Tento návod na používanie si dôkladne prečítajte a produkt používajte správnym spôsobom. Návod uschovajte pre budúce použitie.

Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použiť s TV prijímačom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávateľovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjsť k nasledujúcim nehodám. Montáž zverte licencovanému dodávateľovi.

TV prijímač by mohol spadnúť a spôsobiť vážne zranenia, napríklad modriny alebo zlomeniny. - Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.) - Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávateľovi.

Ak TV prijímač prijímajú, prenášajú alebo demontujú iné osoby ako certifikovaní dodávatelia, TV prijímač môže spadnúť a spôsobiť zranenie alebo škody na majetku. Dbajte na to, aby TV prijímač prenášali alebo demontovali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri TV prijímači 75 palcov a viac).

Po namontovaní TV prijímača neodskrutkujte skrutky.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbiť a spôsobiť zranenie alebo škody na majetku.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača. TV prijímačom netraste doľava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmeniť farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky. Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornosť bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrch steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrch steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjsť k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobiť zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne pomocou troch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Skrutky pevne utiahnite na vyznačenom mieste.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjsť k zraneniu alebo poškodeniu TV prijímača.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Keď je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobiť skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Obsah

Pred inštaláciou si prečítajte referenčnú príručku a sprievodcu nastavením televízneho prijímača. Pred montážou si pripravte skrutkovač Phillips vhodný na príslušné skrutky. - Stanovte montážnu polohu TV prijímača. - Pripravte si štyri alebo viac skrutiek s priemerom 8 mm a štyri skrutky s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.

Kontrola dielov

• Skontrolujte, či boli dodané všetky diely.

1 Určte miesto montáže.

Stena musí byť dostatočne priestranná a mať nosnosť minimálne štvornásobku hmotnosti televízneho prijímača.

Pozrite si nasledujúcu tabuľku, kde nájdete informácie o montáži TV prijímača na stenu.

Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

• Konzola sa nachádza pod stredovým bodom obrazovky.

Poznámka

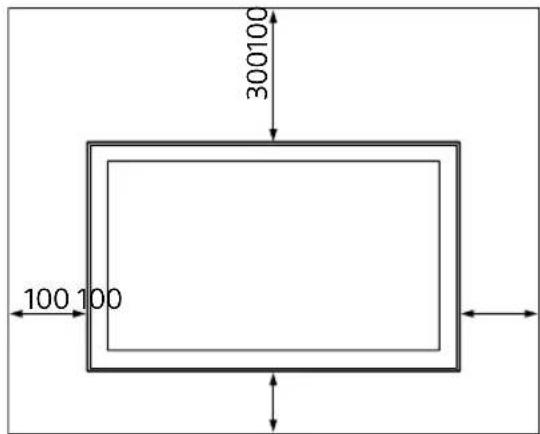

Medzi TV prijímačom, stropom a vystupujúcimi časťami steny ponechajte dostatočný priestor, ako je to znázornené na nasledujúcom obrázku.

Jednotka: mm

• Na zabezpečenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:
• Televízny prijímač nekladte naplocho, neinštalujte ho obrátene, smerom dozadu ani nabok.
• Televízny prijímač nekladte na policu, koberec, posteľ ani do skrine.
• Televízny prijímač neprikrývajte textíliami, ako sú záclony, ani predmetmi, ako noviny a pod.
• Televízny prijímač neinštalujte podľa nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak máte v úmysle viesť káble v stene, pred začatím montáže vytvorte otvor do steny a zasuňte doň káble. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptera podstavca 1 a distančnej vložky (20) E, distančnej vložky (60) K, aby nedošlo k priškripnutiu káblov.

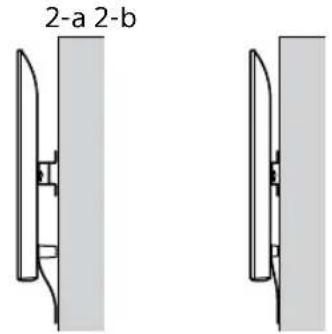

2 Vyberte typ montáže na stenu. Vzdialenosť zadnej časti TV prijímača od steny možno vybrať podľa nasledujúcich informácií.

Pozrite si tabuľku v kroku 1.

VÝSTRAHA

-Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

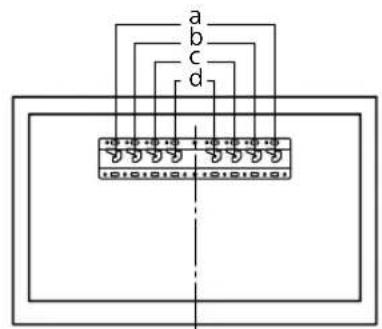

3 Podľa nasledujúcej tabuľky určte polohu montáže adaptera podstavca. Ak ste vybrali spôsob 2-b, tento krok vynechajte.

Názov modelu Umiestnenie háka
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

V prípade spôsobu 2-a pripevnite adaptor podstavca ① pomocou skrutky (PSW 4 x 10) J k podstavcu (20) A.

4 Určte pozíciu skrutiek na montáž podstavca (20) (A).

Pozrite si technické údaje na strane 19. Ak vyberiete spôsob 2-a, použite umiestnenie otvorov adaptéra podstavca ①.

VÝSTRAHA

Stena, na ktorej bude TV prijímač namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.). - Určte pevnosť steny, na ktorej bude TV prijímač namontovaný. V prípade potreby stenu dostatočne spevnite.

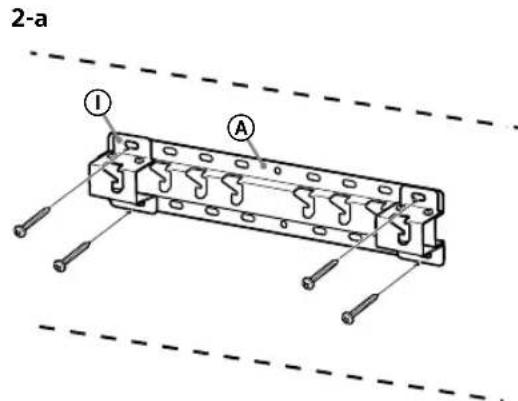

Inštalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa). Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) A (len 2-a).
• Podstavec (20) A namontujte na stenu vodorovne.

Pre inštaláciu stojana si pozrite sprievodcu nastavením.

KD-75XG80□□

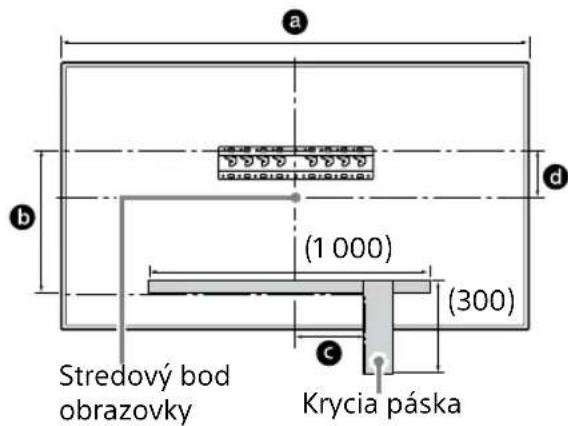

1 Označte miesto inštalácie na stenu.

• Použite kryciu pásku a pod. (nedodáva sa) na označenie umiestnenia televízneho prijímača v blízkosti podstavca alebo adaptéra podstavca. Pozrite si nasledujúcu tabuľku.

Jednotka: mm

Názov modelu	Dížka pre označenie	Stredový rozmer obrazovky
	a b c d

KD-75XG80□□1686564150202

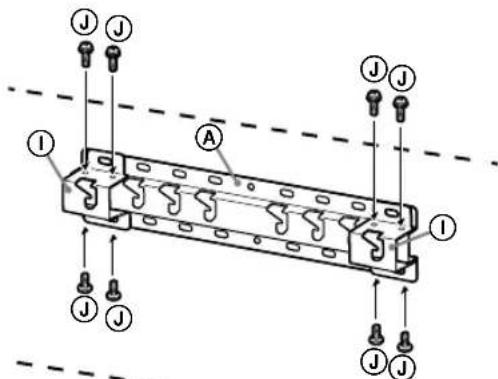

2 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcii „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m {15 kgf·cm}. Použité alebo nepoužité časti odložte na bezpečné miesto pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Štandardná montáž (2-a)

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávateľovi. Pripojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

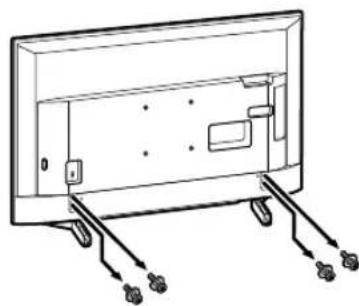

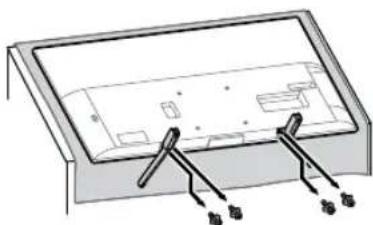

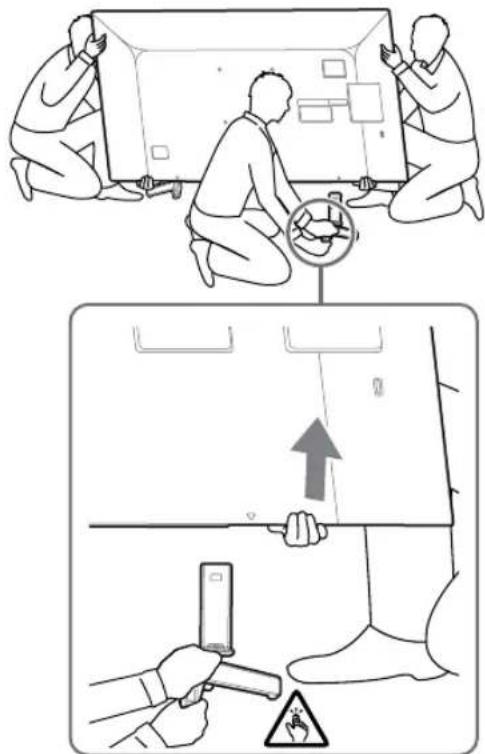

4 Odmontujte stolový stojan od TV prijímača.

Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým ďalšie osoby zdvíhajú televízny prijímač.

Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí ľudia. Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepoužívali nadmernú silu, pretože by mohlo dôjsť k pádu televízneho prijímača, čo by mohlo spôsobiť zranenie osôb alebo poškodenie televízneho prijímača. Pri manipulácii so stolovým stojanom buďte opatrní, aby nedošlo k poškodeniu televízneho prijímača. Buďte opatrní, keď dvíhate televízny prijímač pri odpájaní stolového stojana - stolový stojan sa môže prevrhnúť a spôsobiť zranenie. Pri demontáži stolového stojana z televízneho prijímača buďte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

KD-65XG81□□/

65XG80□□

1 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcii „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m (15 kgf·cm).
• Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť. Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávateľovi. - Prípojné káble zviažte, aby na ne niekto nestúpil.

3 Odmontujte stolový stojan od TV prijímača.

Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým ďalšie osoby zdvíhajú televízny prijímač.

Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí ľudia. Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepoužívali nadmernú silu, pretože by mohlo dôjsť k pádu televízneho prijímača, čo by mohlo spôsobiť zranenie osôb alebo poškodenie televízneho prijímača. Pri manipulácii so stolovým stojanom buďte opatrní, aby nedošlo k poškodeniu televízneho prijímača. Buďte opatrní, keď dvíhate televízny prijímač. Pri odpájaní stolového stojana sa môže stojan prevrhnúť a spôsobiť zranenie. Pri demontáži stolového stojana z televízneho prijímača buďte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

KD-55XG81□□/55XG80□□

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávateľovi. Prípojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

3 Odmontujte stolový stojan od TV prijímača.

Poznámka

Buďte opatrní, keď dvíhate televízny prijímač. Pri odpájaní stolového stojana sa stolový stojan môže prevrhnúť a spôsobiť zranenie. Pri demontáži stolového stojana z televízneho prijímača buďte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

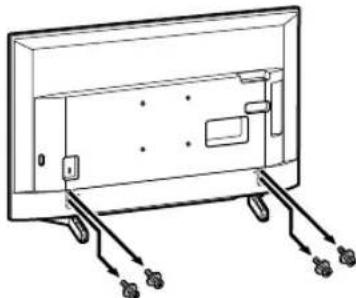

1 Odmontujte stolový stojan od TV prijímača.

Poznámka

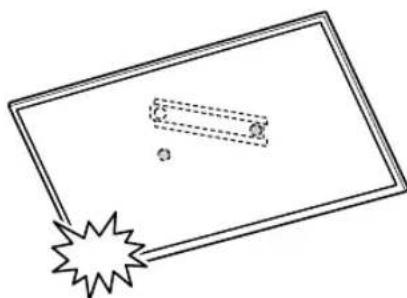

• Na miesto, kam chcete položiť TV prijímač, položte mäkkú tkaninu, aby nedošlo k poškodeniu povrchu displeja. Pri inštalácii montážnej konzoly na stenu nepoužívajte skrutky odskrutkované zo stolového stojana.
• Odmontovaný stolový stojan a skrutky odložte na bezpečnom mieste mimo dosahu detí. Budete ich potrebovať, ak budete chcieť TV prijímač v budúcnosti znova postaviť na stôl. Stolový stojan nie je možné zakúpiť samostatne.

UPOZORNENIE

Pred zapnutím musí byť TV prijímač vo vertikálnej polohe. TV prijímač nesmie byť zapnutý, ak je LCD panel umiestnený smerom nadol, pretože by mohlo dôjsť k nerovnomernému zobrazeniu obrazu. - Následkom tlaku alebo nárazov na povrch TV prijímača sa môže TV prijímač rozbiť alebo poškodiť. - TV prijímač položte čelnou stranou smerujúcou nadol na stabilný a rovný povrch tak, aby stolový stojan prečnieval cez okraj povrchu. Ak je čelná strana TV prijímača a spodná strana stolového stojana na rovnakej úrovni povrchu, vznikne nestabilita, následkom ktorej sa môže TV prijímač poškodiť. - Počas demontáže stolového stojana z TV prijímača držte stolový stojan pevne oboma rukami.

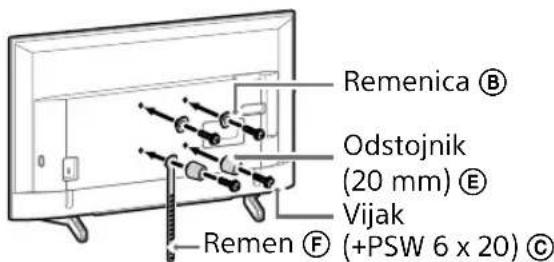

2 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcii „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m {15 kgf·cm}. Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Pri použití tohto štýlu montáže nemôžete používať niektoré z konektorov na zadnej strane televízneho prijímača.

3 Pripojte k TV prijímaču potrebné káble.

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávateľovi. Pripojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

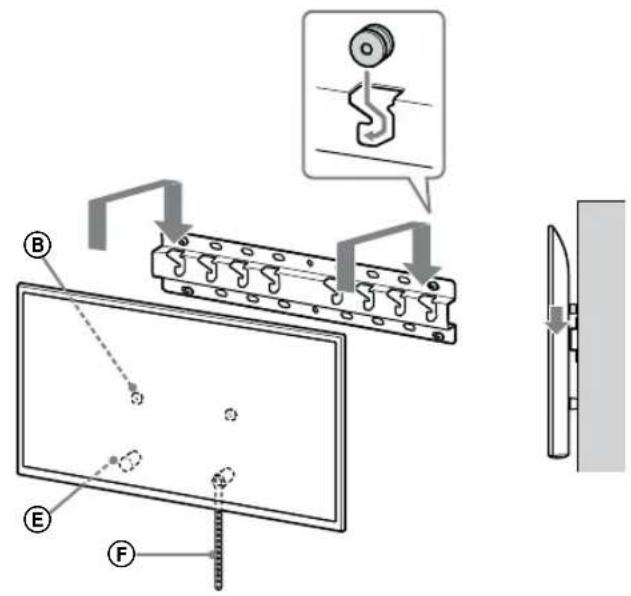

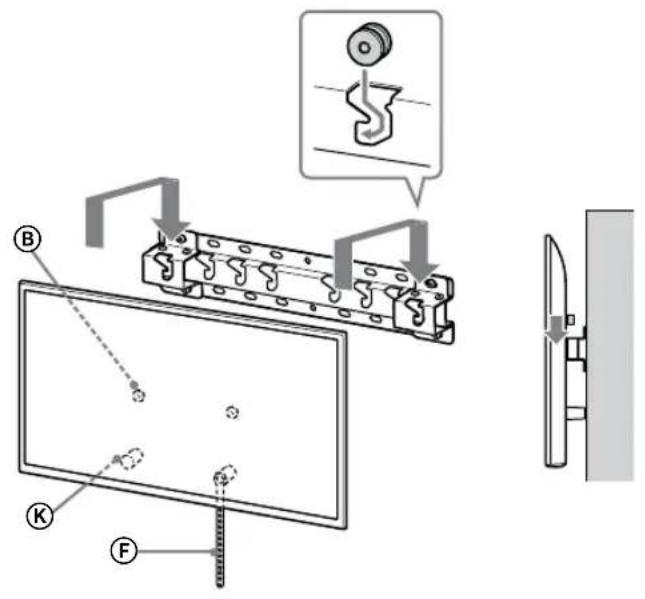

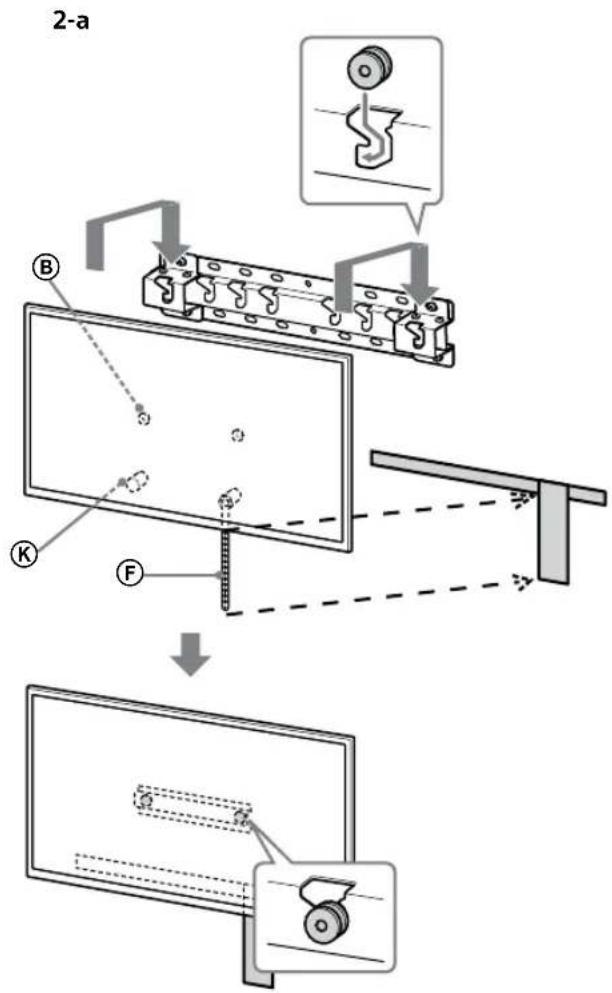

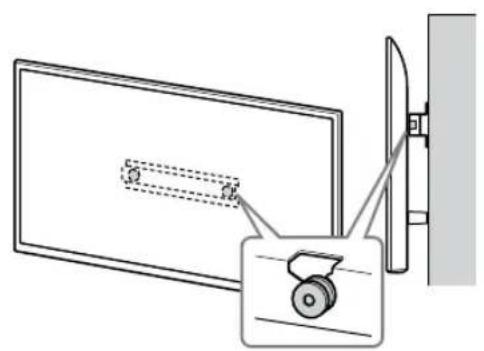

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

Jemne spustite televízny prijímač a zaveste kladky (B) pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky B pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvoľnite obe ruky a uistite sa, že televízny prijímač nespadne.

• Po inštalácii televízneho prijímača na stenu odstráňte zo steny kryciu pásku a pod.

VÝSTRAHA

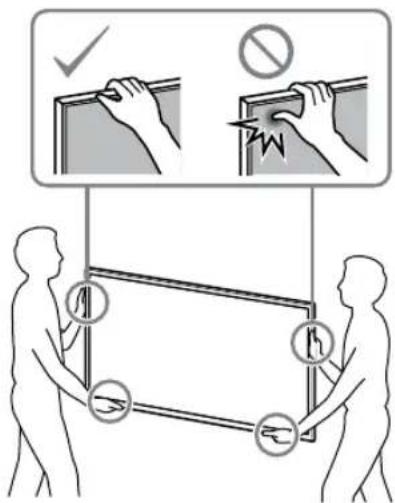

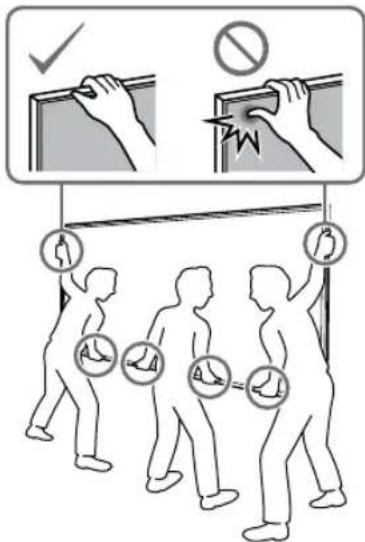

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

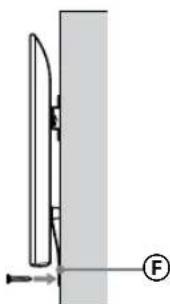

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

• Napnite remeň (F) a pevne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň F je potrebné znova pevne zaistiť.

KD-65XG81□□/ 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

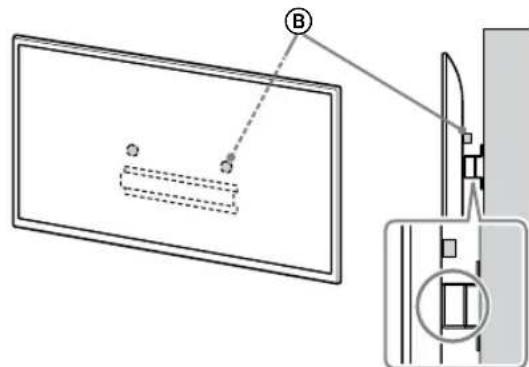

1 Zodvihnite televízny prijímač.

• Pre umiestnenie kladiek ⑧ na zavesenie na podstavec alebo adaptér podstavca si pozrite tabuľku v kroku 3 v časti „Určenie miesta montáže" na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, keď držíte televízny prijímač.

Poznámka

• Pevne držte televízny prijímač oboma rukami.

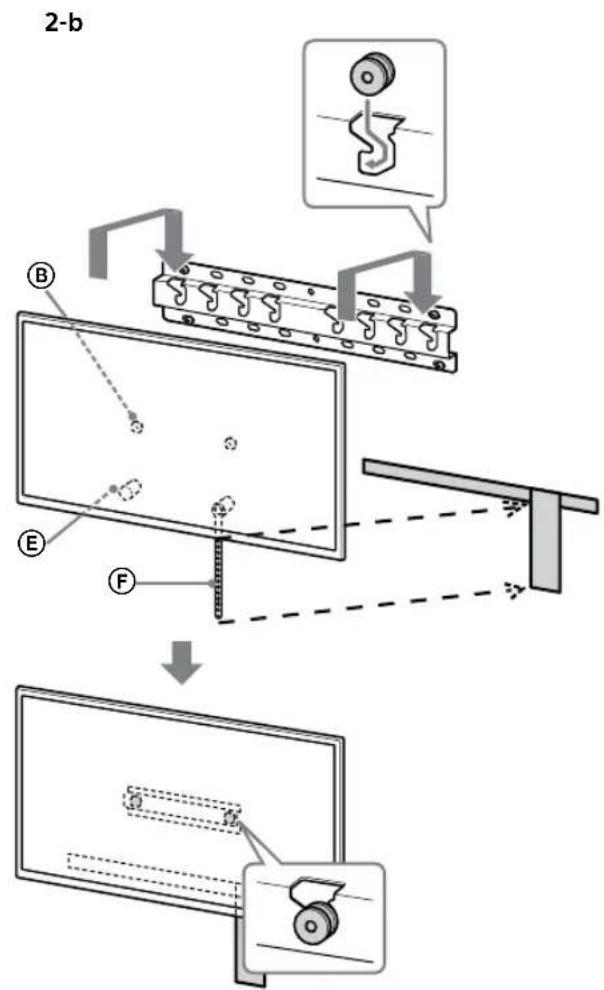

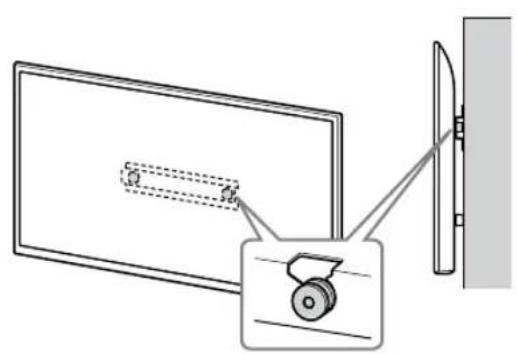

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

Jemne spustite televízny prijímač a zaveste kladky ⑧ pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky B pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvoľnite obe ruky a uistite sa, že televízny prijímač nespadne.

2-a

2-b

↓

↓

VÝSTRAHA

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

Napnite remeň F a pevne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň je potrebné znova pevne zaistiť.

Kontrola dokončenej montáže

3 Pripojte potrebné káble k TV.

Pred umiestnením TV na stenu nezabudnite pripojiť káble. Po umiestnení TV už nebudete môcť pripojiť káble. Pozrite si Referenčnú príručku dodanú s vaším TV.

Poznámka

• Ukladanie káblov do steny zverte licencovanému montážnikovi.
• Pred umiestnením na stenu zviažte pripojovacie káble, aby ste po nich nešliapali.

4 Odpojte stolový stojan od TV.

• Odstraňujte jednu stranu stolového stojana po druhej. Pevne držte stolový stojan oboma rukami, zatiaľ čo iní ľudia zdvíhajú TV.

• Zopakujte predchádzajúci krok a odstráňte druhú stranu stolového stojana.

Poznámka

Na oddelenie stolového stojana sú potrební traja alebo viacerí ľudia. Dávajte pozor, aby ste pri oddeľovaní stolového stojana od TV nepoužili nadmernú silu, pretože to môže spôsobiť pád TV a zraniť osoby alebo poškodiť TV. - Opatrne zaobchádzajte so stolovým stojanom, aby ste nepoškodili TV. Opatrne zdvíhajte TV pri oddeľovaní stolového stojana, aby sa neprevrátil a nespôsobil zranenie. - Opatrne oddeľte stolový stojan od TV, aby nespadol a nepoškodil povrch, na ktorom sa TV nachádza.

KD-65XG81□□/

65XG80□□

1 Pripevnite upevňovacie diely k nástennému držiaku. Skontrolujte upevňovacie diely podľa časti „Dodávané s SU-WL450“ v časti „Kontrola dielov“ na strane 5.

Poznámka

• Skrutky na upevnenie dielov riadne utiahnite.
• Pri použití elektrickej skrutkovačky nastavte uťahovací moment na približne 1,5 N·m {15 kgf·cm}. Použité aj nepoužité diely uschovajte na bezpečnom mieste pre budúce použitie. Túto príručku si uschovajte pre budúce potreby.

Štandardná montáž (2-a)

Úzka montáž (2-b)

Poznámka

• Pri tomto spôsobe inštalácie nebudete môcť používať niektoré konektory na zadnej strane televízora.

2 Pripojte potrebné káble k televízoru.

Káble pripojte pred montážou televízora na stenu. Po namontovaní televízora už nebudete môcť káble pripojiť. Pozrite si Sprievodcu referenciami dodaného s vaším televízorom.

Poznámka

• Vedenie káblov v stene zverte licencovanému montážnemu pracovníkovi.
• Pred montážou na stenu zviažte pripojovacie káble, aby ste po nich nešliapali.

3 Odpojte stolový stojan od televízora.

• Odstraňujte jednu stranu stolového stojana naraz. Pevne držte stolový stojan oboma rukami, kým iní ľudia zdvíhajú televízor.

• Zopakujte predchádzajúci krok a odstráňte druhú stranu stolového stojana.

Napomena

Troje ili više ljudi je potrebno za odvajanje postolja za sto. Vodite računa da prilikom odvajanja postolja za sto od TV-a ne koristite prekomernu silu jer to može da dovede do pada TV aparata i izazove telesnu povredu ili fizičko oštećenje TV-a. - Pažljivo rukujte sa postoljem za sto da ne biste oštetili TV. - Pažljivo podižite TV dok odvajate postolje za sto da se ne bi prevrnulo i izazvalo povredu. - Pažljivo odvojite postolje za sto od TV-a da ne bi palo i oštetilo površinu na kojoj se nalazi TV.

KD-55XG81□□/55XG80□□

1 Pričvrstite delove za pričvršćenje za nosač za postavljanje na zid. Proverite delove za pričvršćenje pozivajući se na „Isporučeno uz SU-WL450" u „Provera delova" na strani 5.

Napomena

• Čvrsto osigurajte delove za pričvršćenje pomoću vijaka. Kada koristite električni odvijač, podesite zatezni moment na približno 1,5 N·m [15 kgf·cm]. Korišćene ili nekorišćene delove čuvajte na bezbednom mestu radi buduće upotrebe. Zadržite ovaj priručnik za buduće potrebe.

Standardna montaža (2-a)

Uzana montaža (2-b)

Napomena

• Nećete moći da koristite neke od priključaka na zadnjoj strani TV-a kada se koristi ovaj način postavljanja.

2 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Nećete moći da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Polaganje kablova u zid poverite licenciranom monteru.
• Pre postavljanja na zid, svežite kablove za povezivanje da ih ne biste gazili.

3 Odvojite postolje za sto od TV-a.

Napomena

Pažljivo podižite TV dok odvajate postolje za sto da se ne bi prevrnuo i izazvao povredu. - Pažljivo odvojite postolje za sto od TV-a da ne bi palo i oštetilo površinu na kojoj se nalazi TV.

KD-49XG81□□/ 49XG80□□ / 43XG81□□ / 43XG80□□

1 Odvojite postolje za sto od TV-a.

Napomena

• Pobrinite se da postavite TV na mesto gde ste stavili meku krpu da biste sprečili oštećivanje površine ekrana.
• Prilikom montaže nosača za postavljanje na zid, ne upotrebljavajte vijke izvađene iz postolja za sto.
• Obavezno čuvajte skinuto postolje za sto i njegove vijke na bezbednom mestu, držeći ih dalje od dece. Biće vam potrebni, ako u budućnosti budete želeli da koristite TV na stolu. Postolje za sto ne može da se kupi odvojeno.

UPOZORENJE

• Obavezno proverite da li je TV u vertikalnom položaju pre uključenja. TV prijemnik ne sme da se uključuje sa LCD panelom okrenutim nadole da bi se izbegla neravnomerna ujednačenost slike. Ako se na površinu TV-a primene pritisak ili udarac, TV može da se razbije ili bude oštećen. Položite TV licem prema dole na stabilnu i ravnu površinu sa postoljem za sto koje visi preko ivice površine. Držanje lica TV-a i osnove postolja za sto na istoj ravnoj površini će stvoriti nestabilne radne uslove i može da ošteti TV.
• Prilikom odvajanja postolja za sto od TV-a, držite postolje za sto čvrsto sa obe ruke.

2 Pričvrstite delove za pričvršćenje za nosač za postavljanje na zid. Proverite delove za pričvršćenje pozivajući se na „Isporučeno uz SU-WL450" u „Provera delova" na strani 5.

Napomena

• Čvrsto osigurajte delove za pričvršćenje pomoću vijaka. Kada koristite električni odvijač, podesite zatezni moment na približno 1,5 N·m {15 kgf·cm}. Korišćene ili nekorišćene delove čuvajte na bezbednom mestu radi buduće upotrebe. Zadržite ovaj priručnik za buduće potrebe.

Standardna montaža (2-a)

Uzana montaža (2-b)

Napomena

• Necete moći da koristite neke od priključaka na zadnjoj strani TV-a kada se koristi ovaj način postavljanja.

3 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Necete moći da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Polaganje kablova u zid poverite licenciranom monteru.
• Pre postavljanja na zid, svežite kablove za povezivanje da ih ne biste gazili.

Postavljanje TV-a na zid

KD-75XG80□□

1 Podignite TV.

• Za mesta za remenice (B) koji će stajati na osnovi ili spojnici za osnovu, pogledajte tabelu za 3. korak u "Odlucivanje o mestu za postavljanje" na stranici 7.
• Uverite se da zadnja strana TV-a dodiruje osnovu ili spojnicu za osnovu kada držite TV.

Napomena
