NAVODILA ZA UPORABO AMA 2300 ATIKA

Navodilo za uporabo - Varnostni napotki - Nadomestni deli

Udržba / Péče / Uloženi

Simboli uputa za uporabu

Posebna upozorenja za usitnjavanje:

Granje usitnjuite odmah nakan sto ga odrezete
- ta vrsta materijala nakon isusivanja postaje vrlo tvrda, a maksimalni promjer grane koja se usitnjava na taj nacin postaje manji.
Kod jakrazgranatih grana odstranite bočne izbojke.
Obrada otpadaka iz kuhinje tj. vrta koji sadrze puno vode ili su ljepljivi
treba ih usitnjavati naizmjenice s drvenim materijalom kako bi se sprijeciilo zaepljenie uredaja.
Nemojte pustiti da usitjeni materijal previše napuni otvor za izbacivanje. On moze začepiti kanal za izbacivanje zbog Čega može doci do povratnog udarca materijala kroz otvor za punjenje.
Kad se uredaj začepi, očistite otvor za punjenje i kanal za izbacivanje. Za to najprije iskljucite motor i izvadite mrežni utikač.
① Koristite napravu za guraje ili kuki za uklanjanje blokiranih predmeta iz lijevka ili otvora za izbacivanje.
Pazite na to da se pridržavate maksimalnog presjka granja koji se moze obradivati (vidi, Tehnički podaci). Ovisno o vrsti svježini drva, moze se smanjiti maksimalan presjek granja koje cete usitnjavati.
Mehanizam s noževima uglavnom samostalno uvlacij materijal za usitnjavanje.
Izbjegavaje preopterecenje i blokiranje motora ceshim povlaenjem jacih grana.
U slučaju preopterećenja ureža samostalno se isključuje sklopka koja ima ugradenu sklopek za zašitu motora.
- nakon oko 5 minuta vrtna sječkalica se ponovno uključuje
- akse uredaj nakon tog vremena cekanja ne moze ponovno ukljuociti, pogledajte upute pod tockom „Moguce smetnje".

Zamjena noza

Prijpe poctka zamjene noza treba izvaditi strujni utikač.

Opasnost od ozljedivanja prstiju i ruku prilikom rada na mehanizmu s nozevima. Nosite zastitne rukavice.

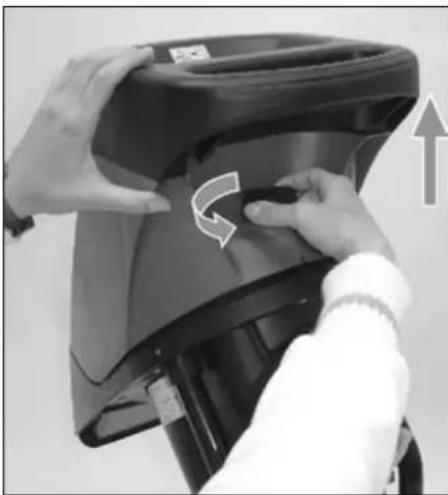

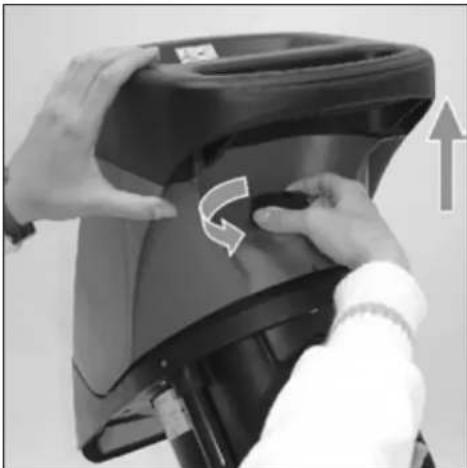

Otvorite uredaj.

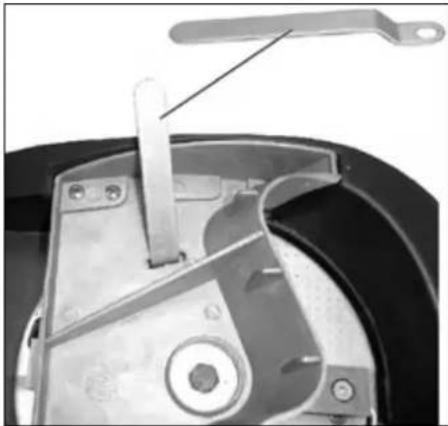

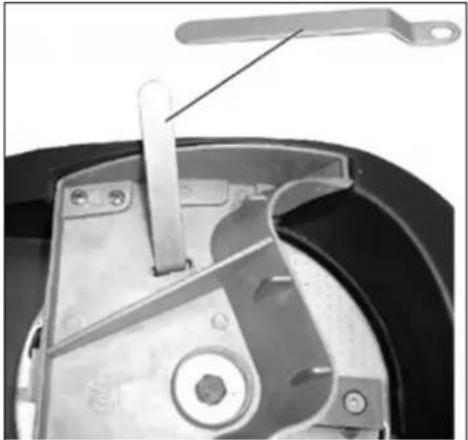

Fiksirajte mehanizam noževa.

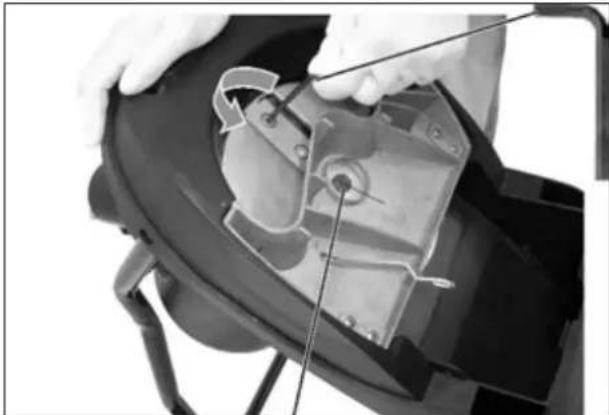

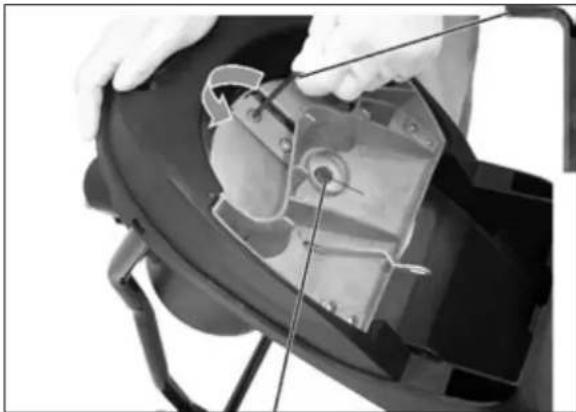

Smanjeni učinak rezanja:

jedna ostrica noza je tupa

Okrenite nož i koristite još nekorištenu oštricu.

Lijevi navoj

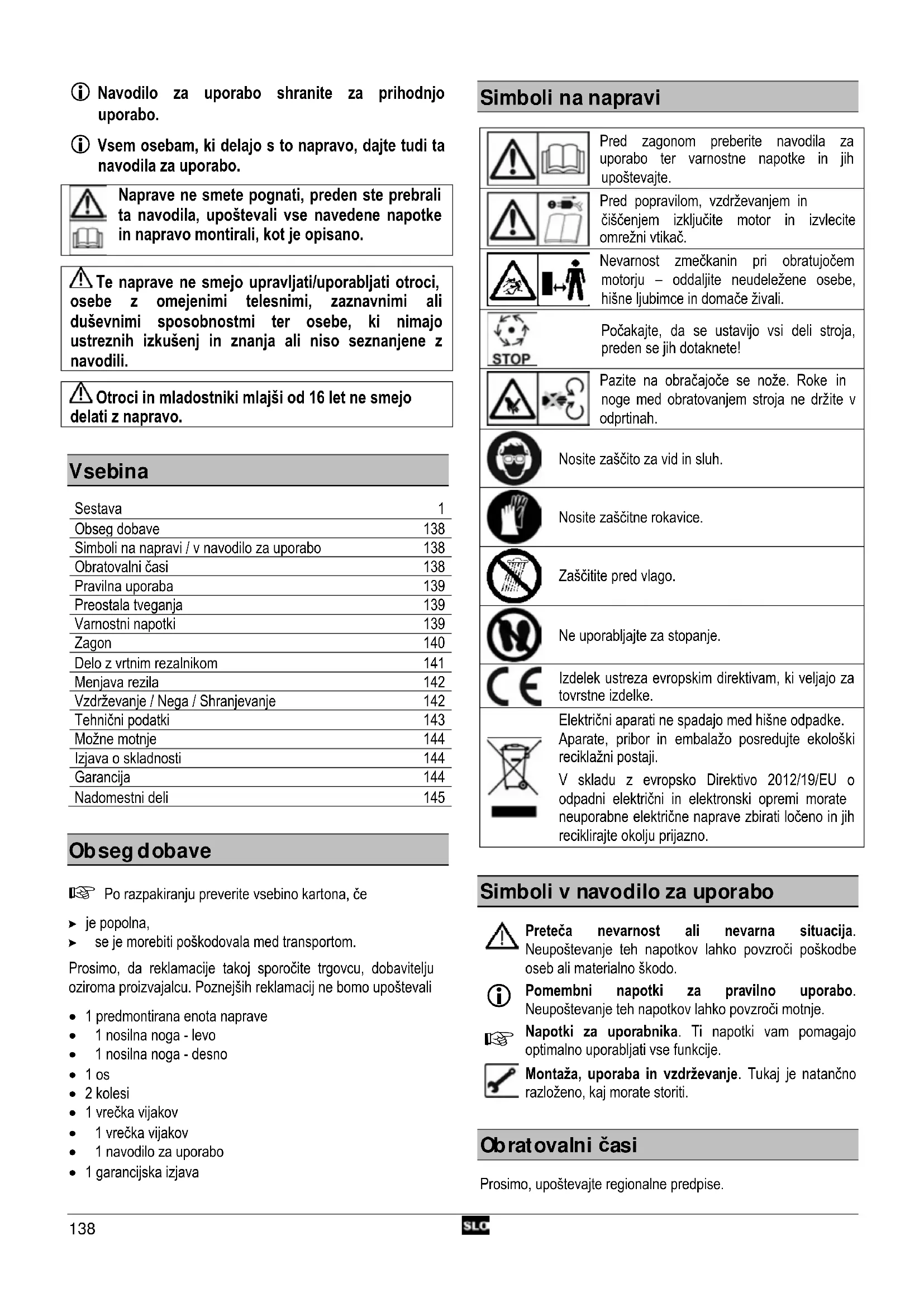

1 Navodilo za uporabo shranite za prihodnjo uporabo.
Vsem osebam, ki delajo s to napravo, dajte tudi ta navodila za uporabo.

Naprave ne smete pognati, preden ste prebrali ta navodila, upostevali vse navedene napotke in napravo montirali, kot je opisano.

Te naprave ne smejo upravljati/uporabljati otroci, osebe z omejenimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ter osebe, ki nimajo ustreznih izkušenj in znanja ali niso seznanjene z navodili.
Otroci in mladostniki mlajski od 16 let ne smejo delati z napravo.

Vsebina

Sestava	1
Obseg dobave	138
Simboli na napravi / v navodilo za uporabo	138
Obratovalni Časi	138
Pravilna uporaba	139
Preostala tveganja	139
Varnostni napotki	139
Zagon	140
Delo z vrtnim rezalnikom	141
Menjava rezila	142
Vzdrževanje / Nega / Shranjevanje	142
Tehnični podatki	143
Možne motnje	144
Izjava o skladnosti	144
Garancija	144
Nadomestni deli	145

Obsegobave

Po razpakiranju preverite vsebino kartona, ce

je popolna,
se je morebiti poskodovala med transportom.

Prosimo, da reklamacije takoj sporočite trgovcu, dobavitelju oziroma proizvajalcu. Poznejših reklamacij ne bom upostevali

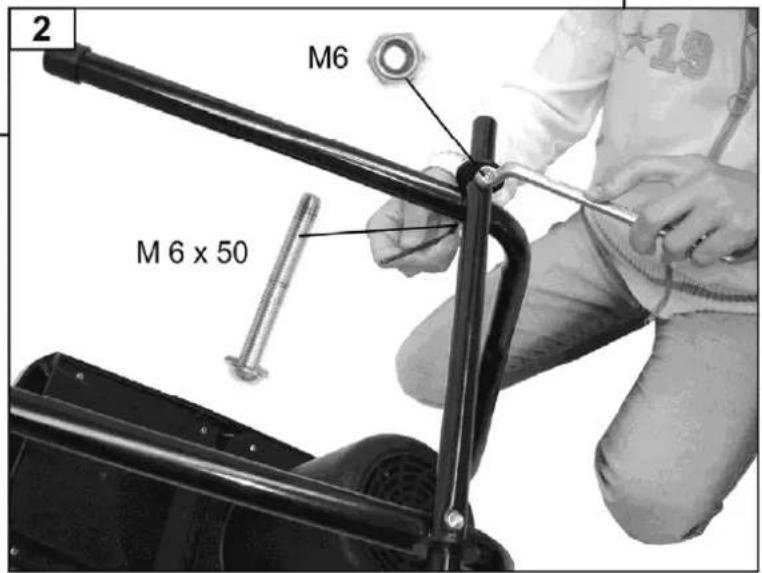

1 predmontirana enota naprave
1 nosilna noga - levo
1 nosilna noga -desno
10s
- 2 kolesi
1 vrečka vijakov
1 vrecka vijakov
1 navodilo za uporabo
- 1 garancjska izjava

Simboli na napravi

	Pred zagonom preberite navodila za uporabo ter varnostne napotke in jih upoštevajte.
	Pred popravilom, vždrževanjem in Čišćenjem izkliqučite motor in izvlecite omrežni vtikač.
	Nevarmost zmečkanin pri obratujočem motorju - oddljite neudeležene osebe, hišne ljubimce in domače Živali.
STOP	Počakajte, da se ustavijo vsi deli stroja, preden se jih dotaknete!
	Pazite na obracajuće se nože. Roke in noge med obratovanjem stroja ne držite v odprtinah.
	Nosite zašćito za vid in sluh.
	Nosite zašćitne rokavice.
	Zašćitite pred vlago.
	Ne uporabljajte za stopanje.
CE	lzdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.
	Elektrčni aparati ne spadajo med hišne oepadke. Aparet, pribor in embalažno posredujte ekološki reciklažni postaji. V skladu z evropsko Direktivo 2012/19/EU oOADpadni elektrčni in elektronski opremi morate neuporabne elektrčne naprave zbirati ločeno in jih reciklirajte okolju prižazo.

Simboli v navodilo za uporabo

Preteča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko povzroci poškodbe oseb ali materialno škodo.

Pomembni napotki za pravilno uporabo. Neuostoceanje teh napotkov lahko povzroci motnje.

Napotki za uporabnika. Ti napotki vam pomagajo optimalno uporabljati vse funkcjie.

Montaza, uporaba in vzdvravanje. Tukaj je natancno razlozeno, kaj morate storiti.

Obratovalni casi

Prosimo, upostevajte regionalne predpise.

Pravilna uporaba

K pravilni uporabi spada rezanje
-vej vseh vrst do premera (odvisno od vrste in svezine lesa)
- ovenelega, vlažnega,Že vec dni skladišcenega vrtnega odpadka z vejami.
- Rezanje stekla, kovin, plastici delov, plasticih vreck, kamenja, odpadkov materiala, korenin z zemljo, odpadkov brez trdih materialov (npr. kuhinski odpadki) ni dovoljeno.
- Vrtni rezalnik je primeren samo za zasebno uporabo v hišin na vrtu.
- Vrtni rezalniki za zasebni domac in ljubiteljski vrt so tiste naprave, ki se ne uporabljaco v javnih nasadih, parkih, na sportnih igrisich ter v kmetijstvu in gozdarsvu.
- K pravilni uporabi sodi tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdřevanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.
Kot nepravilna uporaba steje vsaka drugacna uporaba. Proizvajalec ne prevzema odgovornosti za skode, ki izhajajo iz tak sne uporabe - tveganje zanje prevzema izključno uporabnik.
- Samovoljno spreminjanje vrtnega rezalnika ima za posledico izključitev jamstva proizvajalca za vse vrste škode, ki zaradi tega nastane.
- Napravo lahko pripravlijo, uporabljajo in vzdrujejo le osebe, ki se na to spoznajo in soseznanjene z moznimi nevarnostmi. Zagon sme izvesti samo naše osebje ali servisna sluzba, ki smo jo za to pooblastili.

Preostala tveganja

Tudi pri pravilni uporabi lahko kljub upostevanju vseh zadevnih varnostnih predpisov obstajajo preostala tveganja zaradi konstrukcije, ki je pogojena z namenom uporabe.

Preostala tveganja se lahko zmanjsajo, ce se v celoti upoševata točki „Varnostni napokit" in „Pravilna uporaba" ter celotna navodila za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poskodb in materialne skode.

• Nevarnost poskodb prstov in rok, ce z roko sezete skozi neko odprtino in pridete v stik z rezilom.
• Nevarnost poskodb prstov in rok pri montažnih in Čistilnih opravilih na nozu/rezilu.
• Poškodbe zaradi izmeta rezanih delov na področju lijaka.
• Nevamost zaradi elektricnega toka, pri uporabi neustreznih elektrichni prikljucnih vodov/napeljav.
• Dotik delov, ki prevajajo elektrichi tok, pri odprith elektrichnih sestavnih delih.
• Prizadetost sluha pri dlje trajajočih delih brez zašcite za sluh.

Nadaljinje lahko kljub sprejetim ukrepom obstajajo neocitna preostala tveganja.

Varnostinapotki

Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke ter predpise o preprečevanju nezgod oziroma varnostna dolocila. ki veljajo v posamezni državi, da sebe in druge zašcitite pred možnimi poskodbami.

Varnostne napotide posredujte vsem osebam, ki delajo s strojem.
Te varnostne napotke dobro shranite.
i Napravazvarnostnimizklopom
Vgrajeni varnostni izklop s samodejno motorno zavoro je namenjen vaši varosti. Preprečuje, da bi se pri odprti napravi lahko vključil motor in da bi lahko z roko segli v vrteče se rezilo.

Popravila na varnostnem izklopu smejo opravljati samo proizvajalec oziroma pooblascena servisna podjetja.

• Pred uporabo naprave se s pomočjo navodil za uporabo seznanite z njo.
• Naprave ne uporabljajte za namene, za katere ni namenjena (glejte poglavji "Pravilna uporaba" in "Delo z vrtnim rezalnikom").
• Poskrbite za varno postavitev in zmeraj ochranjaje ravnotežje naprave. Ne iztegujte se. Pri vstavljanju materiala za rezanje stojte na enaki ravnini z napravo.
• Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljaje stroja, ce ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko povzroci resne poškodbe.
  Pri delu nosite zašcitna očala in zašcito za sluh.

• Nosite primerno delovno oblačilo:

• ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja,
  obutev, ki ne drsi,

• dolge hlače za zašćito nog,

• ne nosite ohlapnih padajočih oblačil ali oblačil z visečimi pracci ali vrvicami.

• Z napravo nikoli ne delajte bosi ali z lahko obutvijo.

• Upravljalec je na delovnem področju stroja odgovoren za tretje osebe.
• Otroci se z napravo ne smejo igrati.
  Poskrbite, da se pri stroju ne zadrzijejo otroci.
• Otroci naprave ne smejo Čistiti ali vzdřeveci, kjer je za vzdřevecanje odgovoren uporabnik.
• Naprave nikoli ne uporabljajte, ko se v njeni blizini nahajajo neudelezene osebe.
• Naprave nikoli ne pustite brez nadzora.
• Skrbite za red na delovnem področju! Nered lahko povzroči nezgode.
• Postavite se v delovni položaj, t.j. stransko ali za napravo. Nikoli ne stojte na predelu odprtine za izmetavanje.
• Nikoli ne segaje v odprtino za vystavljanje ali izmetavanje.
• Obraz in telo ne priblizujte odprtini za vstavljanje materiala.
• Naprave ne obretenite prekomerno! Bolje in varneje boste delali v navenenem zmogljivostinem področju.
• Napravo uporabljate samo s celotnimi in pravilno nameschenimi varnostimi napravami in na stroju ne spreminjaite nicesar, kar bi lahko vplivalo na varnost.
• Nikoli ne poskušajte zaobiti zaklepne funkcjie zašcitnih naprav.

• Ne spreminajte stevila nastavitve regulatorja motorja, stevilo vrtljaje uravnava varno najvecjo delovno hitrost in sctiti motor in vse vrtece se dele pred poskodbami zaradi prevelike hitrosti. Pri tezavah se obrnite se na servisno službo.

• Naprave ne uporabljajte brez polnilnega lijaka.

• Ne spreminjalte naprave oz. delov naprave.
  Pred vklopom motorja zaprite napravo.
• Naprave ne škropite z vodo. (Elektricni tok je vir nevarnosti).

• Upostevajte vplive okolja:

• Naprave ne uporabljaje v v vraznem ali mokrem okolju.

• Naprave ne pustite stati v dežju.
• Ne delajte v slabem vremenu (npr. med dežjem; nevarnost strel).

• Z njimi delajte samo,Če so zagotovljenje zadostne varnostne razmere. Poskrbite za robosvetljenost.

• Da preprecite poskodbe prstov, pri monta zi in cistilnih delih fiksirajte rezilo (glejte sliko na «Menjava rezila«) in nosite zašcitne rokavice.
  Stroj izklopite in izvlecite omrezni vtika iz vticnic pri:

popravilih
- vzdrževalnih in cistilnih delih
- preverjanju, ali so priključni vodi zaviti ali poškodovani
- odpravljanju motenj
- transportu
menjavi rezila
- zapusčanju naprave (tudi pri kratkotrajnem premoru)

• Pri zamašenem vstopem ali izstopem delu stroja motor izkljucite in izvlecite omrežno stikalo, preden odstranite ostanke materiala iz vstopega ali izstopega dela stroja.
• Ne dotikajte se premikajocih se nevarnih delov, dokler strojane locite od elektricnega napajanja in se vsi gibljivi delipovsem ne ustavijo.
• Preverite, ali je stroj poškodovan:

pred nadalinjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo;
- prepricaje se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje vrtnega rezalinika.
- poskodovane zašcitne priprave in dele mora pravilno popraviti ali zamenjati strokovjak, Če v navodilo za uporabo ni navedeno drugace.
treba je zamenjati poskodovane ali necitljive varnostne nalepke.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok.

Elektricna varnost

• Izvedba prikljucnega voda v skladu z IEC 60245 (H 07 RN-F) s prechnim prerezom voda najmanj

1,5mm² pri dolžini kabla do 25 m
2,5 mm² pri dolžini kabla vec kot 25 m

• Dolgi in tanki prikljuci vodi povzroćaj izgubo napetosti. Motor ne bo dosegel majvečje zmogljivosti, funkcjija naprave pa se bo zmanjsala.
  Vtic in vticnica prikljucnega voda morata biti gumijasta, iz mehke plastike ali drugega termoplasticnegama materiala z enako mehsanko trdnostjo ali pa biti s tem materialom vsaj oblozena.
• Vtična naprava priključega voda mora biti zašcitena pred škropljenjem.
• Pri polaganju prikljucnih vodov pazite, da niso stisneni ali upognjeni in da se vticna povezava ne zmoci.

Kabla ne uporablajte v namene, za katere ni namenjen. Zašcitite kabel pred vročino, oljem in ostrimi robovi. Ne uporablajte kabla za vlečenje vtikača iz vtčnice.
- Podaljska ne pribljuzije premikajocim se nevarnim delom, da se ne poskoduje, kar lahko vodi v dotikanje aktivnih delov.
- Ce uporabljate kabelski boben, morate kabel popolnama odviti.
Redno kontrlirajte podaljsevalni kabel in ga zamenjaje, ce je poškodovan.
- Poškodovanih priključnih vodov se ne dotikajte, dokler jih ne ločite od omrežja. Poškodovan priključni vodi lahko povzroči stik z deli, ki so pod napetostjo.
- Ne uporabljajePokvarjenih priključnih vodov/napeljav.
- Na prostem uporabljale samo za to odobrene in ustrezno označene podaljševalne kable.
Ne uporabljte nikakrsnih zaacsinh elektrichn prikljuckov.
- Priključite napravo preko stikala za zašćito pred okvarnim tokom (30 mA).

Elektricni priključek oz. popravila na elektrichnih delih stroja lahko izvaja samo koncessioniran elektricar ali ena od nasih servisnih sluzb. Upostevati morate krajevne predpise, še posebej tiste, ki zadevajo zašcitne ukrepe.
Poskodovane omrežne napeljave mora zamenjati proizvajalec ali njegov servis za stranke ali druga usposobljena oseba, da se prepreci ogrožanje varnosti.
Popravila na drugih delih stroja smejo opravljati samo proizvajalec oziroma ena od njegovih servisnih sluzb.
Uporabljajeismo originalne nadomestndele.Ce uporabljate druge nadomestne dele in drug pribor, lahko pride do nesre.Za skodo,ki pri tem lahkonastane, proizvajalec ne odgovarja.

Ravnanje v primeru nuje

• Uvedite ukrepe prve pomoči v skladu s poskodbo in takoj poïšcite pomoč usposobljenega zdravnika.
• Poskodovanca zašcitite pred nadalnjimi poskodbami in ga stabilizirajte.

Zagon

• Prepricajte se, ali je naprava celotna in montirana v skladu s predpisi.
• Za uporabo postavite rezalnik na vodoravno in trdno podlago (nevarnost, da se prevrne).
• Ne delajte na vlažni podlagi. Vlažna podlaga pomeni manj stabilosti in vecjo nevarnost za nasreco.
• Naprave ne uporabljajte na tlakovanih povrsinah, posutih z gramozom, na kateri lahko izvrzen material povzroci poskodbe.
• Ne delajte v neposredni blizini bazenov ali vrtnih ribnikov.
• Napravo uporabljaje samo na prostem. Vzdržujte oddaljenost (najmanj 2 m) od stene ali drugega trdega predmeta.
• Z napravo ne delajte ob slabih vremenskih pogojih.
  Pred vsako uporabo preverite:

ali je priključni kabel ali podaljšek poskodovan (razpoke, rezi in podobno) ali utrujen (lomljiv);

Ne uporabljaje okvarjenih priključnih kablov ali podaljskov!

• glede morebitnih poskodb
  (gleje Varnostni napokitj);
  da enota za sesekljanje ni obrabljena ali poškodovana in ali je dobro zavarovana
• ce so trdno priviti vsi vijaki, matice in sorniki ter drugi prisrditveni material;
• ce soPokrovi, deflektorji in zašcitniPokrovi na svojem mestu in v dobrem delovnem položaju.

Omrežni priključek

• Preverite ali napetost omrežja odgovarja napetosti, navedeni na tipski plošćici stroja, npr. 230 V. Vtaknite vtč napajalnega kabla v ustrezno in pravilno ozemljeno vtčnico.
• Napravo prikljucite prek stikala FI (stikalo za okvarni tok) 30mA .
• Uporabljaje le trizilne podaljske s priključenim ozemljitvenim kablom in zadostnim presekom.

Zavarovanje omrežja

		Švicarsku	UK
2300 W	16 A nosilci	10 A nosilci	13 A nosilci
2500 W	16 A nosilci		13 A nosilci

Omrežna impendanca

Pri neugodnih omreznih pogojih laho pride med postopkom vklopa do kratkotrajnega znižanja napetosti, ki lahko negativno vpliva na druge naprave (npr. utripanje luči).

Če upostevate najvecje omrežne impedance, navedeni v tabeli, so motnje malo verjetne.

Moč P1 (W)	Omrežna impendanca Zmax (Ω)
2300	0,24
2500	0,24

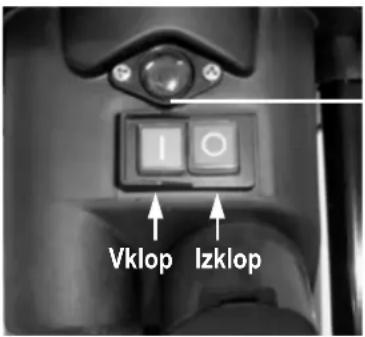

Stikalo za vklop/izklop

Ne uporabljaje naprav, na katerih ne deluje stikalo za vklop in izklop. Pokvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblascena servisna služba.

Povratni gumb (Zasčita motorja)

Vklop

Pritisnite zeleni gumb

Izklop

Pritisnite rdeci gumb

Zašcita pred ponovni zagonom prićadu elektricna nega toka

Pri izpadu toka se naprava samodejno izklopi (sprozilec nicelne napetosti). Za ponovni vklop znova pritsnite zeleni gumb.

Zašcita motorja

Motor je opremljen s zašcitnim stikalom, ki pri preobrenitvi motorja, slednjega samodejno izključi. Ko se motor ohladi (pribl. 5 min.), ga je možno ponovno zagnati. Pritisnite

1. ponastavitveni gumb (zaščita motorja)
2. zeleni gumb za ponomovni vklop.

Za odstranjevanje blokiranih predmetov z zrela ali izpraznjevalne odprtine rabite palico ali kavelj.

Čakajte vselej da rezalnik stane preden ga znova spite.

Delozvrtnimrezalnikom

Pri delu nosite zašcitna očala in zašcito za sluh.
- Poskrbite za varno postavitev in zmeraj ochranajte ravnotežje naprave. Ne iztegujte se. Pri vstavljanju materiala za rezanje stojte na enaki ravnini z napravo.
Pri zagonu naprave vedno stojte zunaj izmetne cone.
Dalji material, ki moli iz naprave, lahko sko ci nazaj, ko ga nozi vpotegnejo! Ohranjaje varnostno razdaljo!
- Nikoli ne segaje v odprtino za vystavljanje ali izmetavanje materiala.
- Obraz in telo ne približujte odprtinza vstavljanje.
- Roke, druge dele telesa in obleke ne dajalte v polnilno cev, izpraznjevalni kanal ali v blizino drugih gibljivih delov.
- Pred vklopom naprave se prepričajte, da v polnilém lijaku ni ostankov rezanja.
- Naprave ne prevračajte in ne prenašajte (menjava lokacije) pri delučem motorju.
- Pazite na to, da pri motorju ne bo odpadkov ali nakopičenega materiala, da stroj zašcitite pred škodo ali možnim požarom.
- Pri polnjenju pazite, da v lijak ne zaidejo nikakrsni kovinski deli, kamni, steklenice ali drugi predmeti, ki se ne morejo obdelati.
- Napravo izkljucite, preden namestite ali odstranite lovilno vreco. Napravo izkljucite, preden namestite ali odstranite lovilno vreco.
- Če v polnilni lijak zaidejo tujki ali se začne napravanenavadno oglasati ali vibrirati, jo takoj izklopite in počakajte, da se zaustavi. Izvlecite omrežno stikalo in izvedite naslednje točke:

-preverite skodo,
zamenjajealipopraviteposkodovane dele,
- preverite napravo in zategnite zrahljane dele.

Naprave ne smete popravljati, ce za to niste našćeni.

Kaj lahko sekljam?

Da:

• organske odpadke iz gospodinjstva in vrta, npr. rezane dele grmovja in drevja, ovenelo cvetje, kuhinjske odpadke.

Ne:

• steklo, kovinske dele, umetne mase, plasticne vrecke, kamne, odpadke blaga, korenine z zempljo, odpadke hrane, rib in mesa.

Posebnnapotkiza sekljanje:

Veje, vejice in les sekljaje kratek cas po rezanju
ko se ta rezan material posusi, postane zelo trd, Najvecji prerez vej, ki se jih da obdelovati, pa se s tem zmanja.
Pri močno razvejanih vejah odstranite stranske poganjke.
Obdelovanje vrtnih oz. kuhinjsikh odpadkov, ki vsebujejo veliko vode in so nagnjeni k lepljenju
- te odpadke sekljaje skupaj z materialom za sekljanje, ki vsebujejo les, da preprecite zamašitev v naprvi.
Zrezani material v podroćju izpraznjevalne odprtine ne sme biti previsok. Previsok zrezani material lahko zamaši izpraznjevalni kanal. S tem lahko pride do vračanja materiala skozi polnilno odprtino materiala.
Polnilno odprtino in izpraznjevalni kanal očistite, ce je naprava zamašena. Za to najprej izklopite motor in izvlecite mrežni vtč.
Za odstranjevanje blokiranih predmetov z zrela ali izpraznjevalne odprtine rabite palico ali kavelj.
Bodite pozorni, da se uposteva najveci prerez vej, ki ga je moznno obdelati z va so napravo (glete «Tehnicni podatki«). Glede na vrsto in svezino lesa, se lahko zmanjsa najveci premer vej za obdelavo.
Rezilo v veliki meri samodejno povlece material za sekljanje.
Preprecite preobremenitev in blokiranje motorja zaradi močnejših vej takao, da vejo večkrat povlećete nazaj.
Pri preobrenitvi naprave se samodejno izklopi motor, ki je opremljen z zašcitnim stikalom za motor.
- Po prbl. 5 minutah rezalnik ponovno vklopite.
V primeru, da se naprava po tem casu ne da vklopiti, poglejte napotke pod tocko, Obratvalne motnje.

Menjavarezila

Pred menjavo rezila izvlecite omrežni vtikač.

Nevarnost poskodb prstov in rok pri delih na nozu/rezilu. Nosite zašcitne rokavice.

Odprinenapravo.

Rezilo zašcitite z zagozdo.

Zmanjsana rezalnazmogljivost:

topo rezilo

Obrnite rezilo in uporabite še neuporabljeno stran rezila.

levinavoj

Pred vgradnjo preverite, ali so nozi poškodovani (zareze, razpoke). Zamenjaje poškodovane noze.

vsa rezila topo

Nov komplet rezil (st. artikla 382425).

Obrabljene in poskodovane noze vedno zamenjate v kompletu, da ne pride do neuravnotezeniosti.

Vzdrževanje / Nega / Shranjevanje

Pred začetakom vsakega vzdřevalnega opravila

izkljucite motor in izvlecite omreznitva;
- pocakajte, da se naprava ohladi;
da preprecite poskodbe si nadenite zaicitne rokavice.

Če morate napravo zaradi vzdřevanja, uskladisćenja ali zamenjave opreme izključiti, se prepričajte, da je vir energije izklopljen in omrežni vtic izvlecen. Prepričajte se, da so vsi gibljivi deli na miru in ključ izvlecen,Če obstaja. Naprava se mora pred vzdřevanjem, premikanjem ali podobnim ohladiti.

Ko napravo izkljucite,se rezalno orodje še nekaj časa vrti. Pred začetakom popravila ali vzdřevanja počakajte, da se vsi deli ustavijo.

Pri vzdřevanju rezilnega orodja upoštevajte, da lahko zaradi zagonskega mehanizma še napraj teče, tudi Če se motor zaradi zapahaPokrova vecne premika.

Bodite pozorni, da po koncu popravila ali vzdhrzevanja odstranite vso orodje in izvijače.

• Vrtni rezalnik v glavnem ne potrebuje vzdhrževanja. Zaradi ohranjanja vrednosti in za dolgoŽivljenjsko dobo upostevajte naslednje:

Poskrbite, da bodo prezracevalne reze proste in ciste.
Preverite pritrdline vijake (po potrebji jih zategnite).
- Po sekjianju očistite naprvo.

Napravo cistite samo s toplo, mehko krpo in mehko krtaco.

Nikoli ne uporabljaje cistilnih sredstev ali razredcil. Na napravi lahko povzrocipe nepopravljive skode. Kemikalije lahko razjejo dele iz umetne mase.

• Rezalnika ne Čistite s tekoco vodo ali z visokotlačnim Čistilnim aparatom.
• Nezašcitene kovinske dele po vsaki uporabi zaradi zašcite pred rjo poskropite z okolju prijaznim, biološko razgradljivim razpršilnim oljem.

Tehnični podatki

Vrsta/Model	AMA 2300	AMA 2500
Leto izdelave	gleje zadnjo stran
Motor Motor na izmenični tok 230 V~, 50 Hz, 2800 min	-1, s samodejno motorno zavor
Zmogljivost motorja P1 S6 - 40 %	2300 W	2500 W
Zmogljivost motorja P1 S1 2000 W	2000 W
Sprejem toka I	10,4 A	11,3 A
Stikalo za vklop/izklop s	stikalom za zašćito motorja, električnim samodejnim odklopom, aktiviranjem ob ničelni
Teža	18,5 kg
nivo zvočnegа tlaka LpA	83 dB (A) / K = 3 dB (A) - (merjeno v skladu z 2000/14/ES)
izmerjen nivo hrupa LwA	107 dB (A) - (merjeno v skladu z 2000/14/ES)
zagotovljen nivo hrupa LwA	108 dB (A) - (merjeno v skladu z 2000/14/ES)
največji prerez vej, ki se jih da obdelati (glede na vrsto in svežino vej)	Ø maks. 40 mm
Zašćitni razred	I
Vrsta zašćite	IP X4
Zavarovanje omrežja	16 A nosilci	16 A nosilci
Švicarsku	10 A nosilci	--
UK	13 A nosilci	13 A nosilci

Način obratovanja:

Trajno delovanje

neprekinjeno periodično obratovanje pri 10 min.: 4 min. trajega obratovanja 6 min. praznegа teka ali manjiše obretenitve

Možne motnje

Pred vsakim odpravljanjemotenj

Motnja Možni vzrok Ukrep
motor se ne zažene	- ni omrežne napetosti - priključni kabel jePokvarjen - zgonji del ohišja ni pravilno zaprt (aktiviran je varmostni izklop)	- preverite varovalko - poskrbite za kontrolo (elektricar) - zgonji del ohišja pravilno zaprite in privijte z vijaki, po potrebi odstranite umazanijo
motor brni vendar se ne zažene	- rezilo je blokirano - kondenzator jePokvarjen	- izklopite napravo, izvlecite omrežni vtikač in očistite notranjost naprave - napravo pošljite v popravilo proizvajalcu ali podjetju, ka ge je navedel
zmanjsana rezalna zmogljivost	topo rezilo	- rezilo obnite in uporabite neuporabljeno stran rezila - nov komplet rezil
naprava se zažene, vendar pri majhni obretenitvi blokira in se preko stikala za zašćito motorj izklopi	predolg podališevalni kabel ali premajhen presek, vtčnica prevec od oddaljena od glavnega priključka ali premajhen presek prniključnegavoda	Podališevalni z majmanjsim prerezom 1,5 mm2, dolg najevac 25 m. Pri daljsem kablu mora biti prer ez majmanj 2,5 mm2.

V primeru drugačnega nepravilnega delovanja se obrnite na našo servisno službo.

Izjava o skladnosti ES

St. (S-No.): 14181

v skladu z direktivo: 2006/42/ES

v skladu z dolocili zgoraj navedene Direktive ES ter z dolocili naslednjih Direktiv:

2014/30/EU, 2000/14/ES, 2011/65/EU.

Uporabljeni so bili naslednjih harmonizirani standardi:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

Postopek za ugotavljanje skladnosti: 2000/14/ES - Dodatek V.

Izmerjen nivo hrupa L_WA 107 dB (A).

Garantirani nivo hrupa L_WA108 dB (A).

Shranjevanje tehniche dokumentacije:

ATIKA GmbH - Tehnicnapisarna - Josef-Drexler-Str. 8 - 89331 Burgau - Nemcija

Burgau, 23.09.2016

Garancija
