NAVODILA ZA UPORABO GHG 2063 Professional BOSCH

A) Nezobrazije se na displeji

Pro vyvolani urcité kombinace stisknete tlacitko pameti (11)

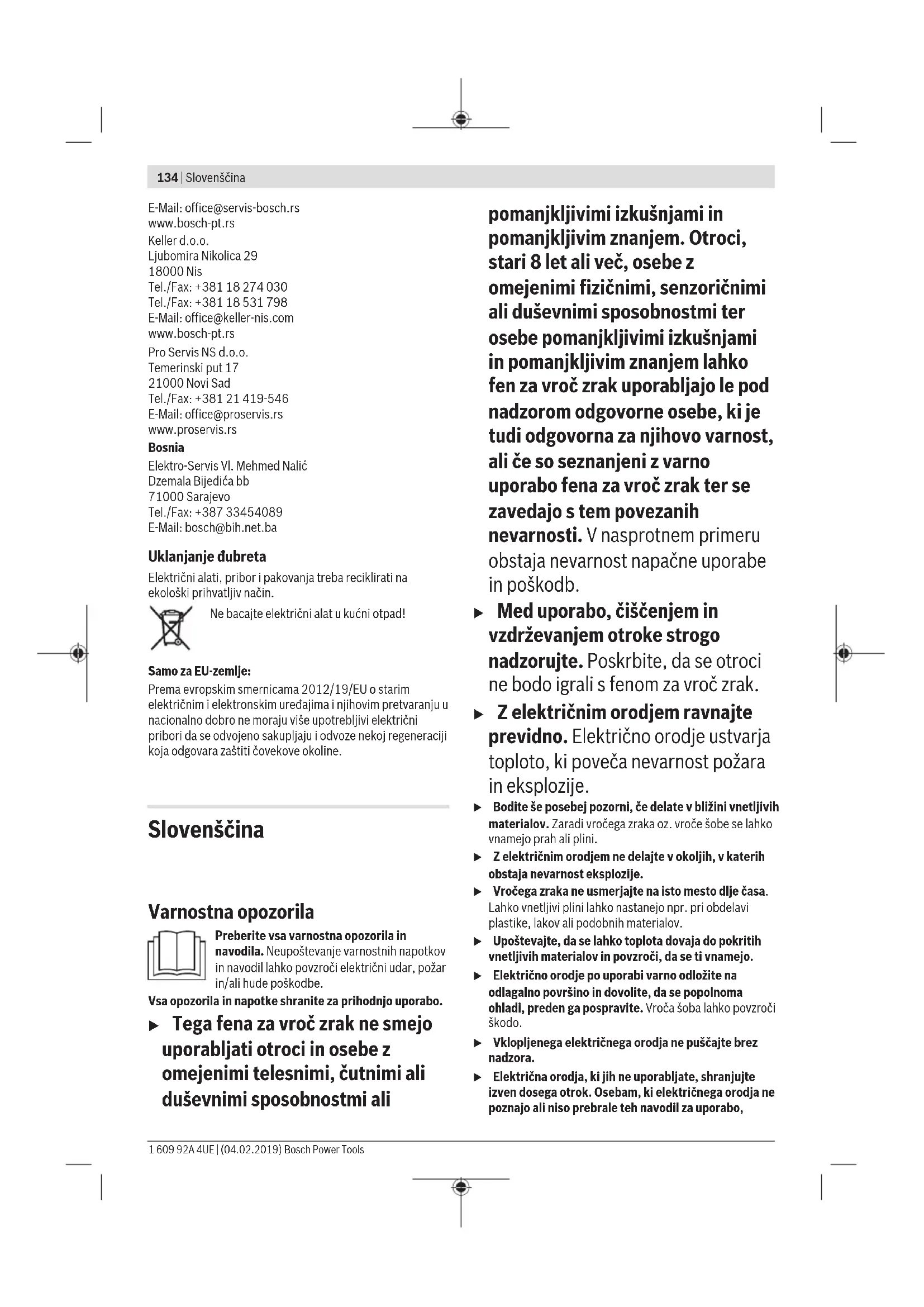

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih napotkov in navodil lahko povzroci elektrichni udar, pozar in/ali hude poskodbe.

Vsa opozorila in napotide shranite za prihodnjo uporabo.

Tega fena za vroč zrak ne smejo uporabljati otroci in osebe z omejenimi telesnimi, šutnimi ali duševnimi sposobnostmi ali

pomanjkljivimi izku-snjami in
pomanjkljivim znanjem. Otroci,
stari 8 let ali vec, osebe z
omejenimi fizicnimi, senzoričnimi
ali duševnimi sposobnostmi ter
osebe pomanjkljivimi izku-snjami
in pomanjkljivim znanjem lahko
fen za vroc zrak uporabljo le pod
nadzorom odgovorne osebe, ki je
tudi odgovorna za njihovo varnost,
ali ce soseznanjeni z varno
uporabo fena za vroc zrak ter se
zavedajo s tem povezanih
nevarnosti. V nasprotnem primeru
obstaja nevarnost napacne uporabe
in poskodb.

Med uporabo, cischenjem in vzdrrzevanjem otroke strogo nadzorujte. Poskrbite, da se otroci ne bodo igralis fenom za vroc zrak.
Z elektricnim orodjem ravnajte previdno. Elektricno orodje ustvarja toploto, ki poveca nevarnost pozara in eksplozije.
Bodite se posebej pozorni, ce delate v blizini vnetljivih materialov. Zaradi vrocega zraka oz. vroce sobe se lahko vnamejo prah ali plini.
Z elektricim orodjem ne delajte v okolijh, v katerih obstaja nevarnost eksplozije.
Vrocega zraka ne usmerjate na isto mesto dlje casa. Lahko vnetljivi plini lahko nastanejo npr. pri obdelavi plastike, lakov ali podobnih materialov.
Upostevajte, da se lahko toplota dovaja doPokritih vnetljivih materialov in povzroci, da se ti vnamejo.
Elektricno orodje po uporabi varno odlozite na odlagalno povrsino in dovolite, da se popolnama ohladi, preden ga pospravite. Vroca soba lahko povzroci skodo.
Vklopljenega elektricnega orodjanepušajte breznadzora.
Elektricna orodja, ki jih ne uporabljate, shranjuite izven dosega otrok. Osebam, ki elektricega orodja ne poznajo ali niso prebrale teh navodil za uporabo,

orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljajo neizkušene osebe.

Elektricno orodje zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.
Kabla ne uporabljaje za noosenje ali obešanje elektricnega orodja in ne vlecite za kabel, ce ze lite vtic izvleci iz vticnice. Kabel zavarujte pred vrocinino in oljem. Poškodovani ali zapleteni kabli povećuje tveganje elektricnega udara.
Vedno nosite zašcitna očala. Zašcitna očala zmanjsajo nevarnost poskodb.
Pred nastvlianjem orodja, zamenjavo delov pribora ali odlaganjem elektricnega orodja izvlecite vtic iz vticnice. Ta previdnostni ukrep preprecuje nenameren zagon elektricnega orodja.
Pred vsako uporabo preverite elektricno orodje, kabel in vtic. Ce opazite kakrsne koli poskodbe, elektricnega orodja ne uporabljate. Elektricnega orodja ne odpirajte sami, popravilo lahko opravi samo usposobljen strokovnjak, in to izkljucono z originalnimi nadomestnimi deli. Poškodbe na elektricnem orodju, kablu in vticu povecajo tveganje elektricnega udara.

Dobro prezračite delovno mesto. Plini in pare, ki nastanejo med delom, so pogosto zdravju škodljivi.

Nosite zašcitne rokavice in se ne dotikajte vroce šobe. Obstaja nevarnost opeklin.
Vrocega zraka ne usmerjate proti osebam ali zivalim.
Elektricnega orodja ne uporabljajte kot susilnika za lase. Izhajaoz rak je bistveno bolj vroc kot pri susilniku za lase.
Pazite, da v elektricno orodje ne vstopijo tujki.
Razdalja med sobo in obdelovancem je odvisna od obdelovanega materiala (kovina, plastika itd.) in načina obdelave. Pred zaćetkom dela izvedite preizkus, da se prepričate o primerni količini in temperaturi zraka.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporablajte stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuju tveganje elektricnega udara.
Ne uporabljate elektricnega orodja s poskodovanim kablom. Ne dotikajte se poskodovanega elektricnegakabla. Ce se kabel poskoduje med delom, izvlecite

omreznictizvticnice. PoSKodovani kabli povecujejo tveganje elektricnegadura.

Opis izdelka in storitev

Upostevajte slike na začetku navodil za uporabo.

Namenska uporaba

Elektricno orodje je namenjeno za oblikovanje in varjenje plastike, odstranjevanje barvnih premazov in za segrevanje nakrncih cevi. Primerno je tudi za spajkanje in pocinkanje, locevanje zlepljenih spojev in za odmrzovanje vodovodnich cevi.

Elektricno orodje je primerno za uporabo z rocnim, nadzorovanim vodenjem.

Komponente na sliki

Ostvilcenje component, ki so prikazane na sliki, se nanaasa na prikaz elektricega orodja na strani z grafiko.

(1) Soba
(2) Snemljiva toplotna zašcita
(3) Odlagalna povrsina
(4) Stikalo za vklop/izklop in nastavitev stopjne moci
(5) Pompilniško mesto
(6) Temperatura
(7) Toplotnozaščitni odklopnik
(8) Oznaka ventilatorja
(9)Zračni pretok

(10) Tipka za vklop ventilatorja
(11) Tipka za shranjevanje
(12) Tipka + / -
(13) Zaslon
(14) Ploścata soba^A)
(15) Zašcitna šoba za steklo
(16) Kotna šoba
(17) Reflektorska soba
(18) Zica za varjenje
(19)Rokavica za varjenje
(20) Reducirna šoba
(21) Krčljiva ceV
A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Fen za vroč zrak GHG 20-63 GHG 23-66
Številka izdelka	3 601 BA6 2.. 3 601 BA6 3..
Nazivna moč W 2000 2100 (2300)		A)
Zračni pretok l/min 150/150-300/		150-300/
	300-500	150-500
Temperatura na izhodu šobeB)	°C 50-630 50-650

136 | Slovenscina

Fen za vroc zrak GHG 20-63 GHG 23-66

Natančnost merjenja temperature

• na izhodu šobe ±10% ±10%
• na prikazovalniku ±5% ±5%

Temperatura delovanja,zaslon C0...+50 0...+50

Najv. dovoljena temperatura okolice med delovanjem ^ C 40 40

Teza po EPTA-Procedure 01:2014 kg 0,65 0,67

Razred zašcite pred el. udarom

□/11/11

回

A) Največa možna poraba moči
B) pri temperaturikolice pribl. 20^
C) Ce je temperatura zunaj območa delovanja, lahko zaşlon počrni.

Navedbe veljajo za nazivno napetost [U] 230 V. Pri drugih napetostih in izvedbah, specificnih za posamezne drzave, se lahko te navedberrazlikujejo.

Podatki o hrupu/tresljajih

Raven zvočega tlaka elektricnega orodja po vrednotenu A je obićajno nizja od 70 dB(A).

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K: a, ≤ 2,5m / s^2 K = 1,5m / s^2

Delovanje

Uporaba

Upostevejte napetost omreža! Napetost vira elektricne energije se mora ujemati s podatki na tipski plošćici elektricnega orodja.

Nastanek dima med prvo uporabo

Kovinske povrsine so s premazom tovarinski zašcitene pred korozijo. Med prvo uporabo ta zašcitna plast izpari.

Vklop

Stikalo za vklop/izklop (4) potisnite navzgor.

Toplotnozašcitni odklopnik: Pri pregrevanju (npr. pri zastoju zraka) elektricno orodje ogrevanje avtomatsko izklopi, vendar se ventilator še napre vrti. Če se je elektricno orodje ohladilo na tematuro delovanja, se ogrevanje ponovno samodejno vklopi.

Izklop

Stikalo za vklop/izklop (4) potisnite navzdol v polozaj 0.

Elektricno orodje se mora po dalji uporabi pri visoki temperaturi ohladiti. Nekaj casa naj deluje pri najnizji nastavljivi temperaturi.

Uravnanje zračnega pretoka (GHG 20-63)

S stikalom za vklop/izklop (4) lahko uravnavate zračni pretok pri razlčnih stopnjah:

Zračni pretok morate zmanjsati npr. takrat, ko je okolica obdelovanca občutljiva na toploto ali ko bi lahko s tokom zraka premaknili obdelovanec z majhno težo.

Uravnavanje temperature (GHG 20-63)

Pri najnižji stopnji zracnega pretoka je temperatura nastavljena na 50^ . Pri obeh ostalih stopnah zracnega pretoka pa lahko temperaturo nastavite sami.

Pri preklopu iz najnije stopnej zračnega pretoka na visjo se bo temperatura ponastavila na nazadnjé nastavljeno vrednost.

Temperaturo lahko povisi cate pritiskom na tipko (12) +, za zmanjsanje temperature pa pritsnite -.

Kratek pritisk tipke (12) povisa oz. zniza temperaturo za 10^ . Dolg pritisk tipke postopoma zviisuje oz. zmanjsuje temperaturo po 10^ , dokler ne spustite tipke ali dosezete maksimalne oz. minimalne temperature.

Vrednost izbrane temperature se za 3 sekunde prikaze nazaslonu. Dokler izbrana temperatura ni dozezena, bo pri Kazakhstan dejanska temperatura na izhodu sobe, merska enota temperature (6) pa bo utripala. Ko je zahevana temperatura dozezena, merska enota temperature ne utripa vec.

Pri zniževanju temperature traja nekaj Časa, da se elektricno orodje ohladi.

Najnizja stopna zračnega pretoka je primerna za ohlajanje ogretega obdelovanca ali za sušenje barve. Prav tako je primerna za ohlajanje elektricnega orodja pred izklopom ali menjavo šobe.

Uravnanje zračnega pretoka (GHG 23-66)

Ko je stikalo za vklop/izklop (4) v položaju 1, lahko zračni pretok v desetih korakih nastavite med 150 in 300 l/min. V položaju stikala 2 lahko zračni pretok v desetih korakih nastavite od 150 do 500 l/min.

Alternativno lahko uporabite shranjen zračni pretok/ kombinacije temperatur (glejte „Shranjevanje količine pretoka/kombinacij temperature (GHG 23-66)“, Stran 137).

Nastavljeni zracni pretok je prikazan v desetih stolpcihi (9) na spodnjem robu zaSLona.

Polożaj stikala l/min °C

1 150-30050

2 150-50050-650

Za uravnavanje zračnega pretoka naprej pritisnite tipko z ventilatorjem (10). Simbol ventilatorja (8) nazaslonu utripa. Zdaj lahko s tipko (12) nastavite zračni pretok.

Za povisanje zračnega pretoka s tipko (12) pritisnite +, za zmanjsanje temperature pa pritisnite -.

Ce zeilite s tipko (12) znova nastaviti temperato, pritisnite tipko z ventilatorjem (10). Simbol ventilatorja (8) nazaslonu ne utripa vec.

Cé stikalo iz polożaja 1 preklopite v polożaj 2, se nastavi kombinacija količine zraka/temperature, ki je bila nazadnje uporabljena v polożaju 2.

Zračni pretok morate zmanjsati npr. takrat, ko je okolica obdelovanca občutljiva na toploto ali ko bi lahko s tokom zraka premaknili obdelovanec z majhno težo.

Uravnavanje temperature (GHG 23-66)

S stikalom za vklop/izklop (4) v položaju 1 je temperatura.
nastavljena na 50^ . S stikalom v položaju 2 lahko
temperaturo nastavite med 50 in 650^ .

Alternativno lahko uporabite shranjen zračni pretok/ kombinacije temperatur (glejte „Shranjevanje količine pretoka/kombinacij temperature (GHG 23-66)“, Stran 137).

Nastavljena temperatura se prikaze na zaslonu (13).

Polożaj stikala °C l/min

1	50 150-300
2	50-650 150-500

Temperaturo lahko povisi cate pritiskom na tipko (12) · za zmanjsanje temperature pa pritsnite -.

Kratek pritisk tipke (12) povisa oz. zniiza temperaturo za 10^ . Dolg pritisk tipke postopoma zviisuje oz. zmanjsujete temperaturo po 10^ , dokler ne spustite tipke ali dosezete maksimalne oz.minimalne temperature.

Vrednost izbrane temperature se za 3 sekunde prikaze nazaslonu. Dokler izbrana temperatura ni dosezena, bo prikazana dejanska temperatura na izhodu sobe, merska enota temperature (6) pa bo utripala. Ko je zahteva nata temperatura dozena, merska enota temperature ne utripa vec.

Pri zniževanju temperature traja nekaj Časa, da se elektrčno orodje ohladi.

Polożaj stikala 1 jeprimeren za ohlajanje ogretega obdelovanca ali za su.§enje barve. Prav tak je primerna za ohlajanje elektricnega orodja pred izklopom ali menjav Šobe.

Shranjevanje koliçine pretoka/kombinacij temperature (GHG 23-66)

Shranite lahko stiri kombinacije zračnega pretoka in temperature oz. lahko izbirate med stilimi tovarnisko shranjenimi kombinacijami.

Za to mora biti stikalo za vklop/izklop (4) v položaju 2.

Tovarniska nestavitev

Pomnil- nisko mesto

°C l/min Uporaba

0^A) 50150-Ohlajevanje obdelovanca -Sujsenje barve

1 250 350 Preoblikovanje plastichnih cevi
2350400Varjenjeplastike
3450500 Odstranjevanje laka
4550400MehkoIotanje
A) ni prikazano na zaslunu
Zaprlikc kombinacije pritiskajte tipko za shranjevanje (11), dokler se na prikazu (5) ne prikaze zelena stevilka.
Shranjevanje svoje kombinacije:
- S pritiskanjem tipke za shranjevanje (11) izberiteŽeleno pomnilnisko mesto.
-Nastavite zeleno temperaturo in zračni pretok. Pomnilniško mesto (5) utripa in tak oznacuje, da je bila shranjena kombinacija spremenjena.
- Pritisnite in zadržite tipko za shranjevanje (11). Pomnilniško mesto (5) utripa približno 2 sekundi. Ko pomnilniško mesto trajno sveti, je nova kombinacja shranjena.

Navodila za delo

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.

Opomba: pazite, da sobe (1) ne boste prevec priblizali obdelovancu. Nastajoco zastoj zraka lahko povzroci pregrevanje elektricega orodja.

Odstranitev toplotne zašcite

Pri delu na posebej ozkih mestih lahko toplotno zašcito (2) snamete tako, da jo zavrtite.

Previdno, soba je vroca! Pri delu brez toplotne zašcite obstaja povečana nevarnost opeklin.

Pred odstranjevanjem in ponovnim namescanjem toplotne zašcite (2) izklopite elektricno orodje in počakajte, da se ohladi.

Ce zeilite, da se elektricno orodje hitreje ohladi, ga lahko za kratek cas pustite, da obratuje v stopnjz najnizjo nastavljivo temperaturo.

Odlaganje elektricega orodja

Odozite elektric no orodje na odlaginih ploskvah (3), da se ohladi ali pa, da boste lahko takto imeli obe roki prosti za delo.

Z odlozenim elektrichnim orodjem ravnajte nadvse previdno! Vroca šoba ali vroc zračni tok lahko povzročita opekline.

Postavite elektricno orodje na ravno in stabilno povrsino. Poskrbite za stabilno postavitev orodja. Zavarujte kabel zunaj vasega območja dela, takdo elektricnega orodja ne boste mogli prevrniti ali povleci.

Ce orodja dalj casa ne boste uporabljali, izklopite elektricno orodje in potegnite omreznvi vtic iz vticnice.

Primeri dela (glejteslikeA-G)

Slike delovnih primerov se nahajajo na graficnih straneh. Razdalja med sobo in obdelovancem je odvisna od obdelovanega materiala (kovina, plastika itd.) in nacina obdelave.

Optimalno temperaturo za posamezne načine uporabe lahko dolocite s preprostim preizkusom.

Pred začetakom dela izvedite preizkus,da se prepričate o primerni količini in temperaturi zraka.Začnite z večjo razdaljo in nižo stopnjo moci.Razdaljo in stopnjo moci nato po potrebi prerlagodite.

Ceniste prepricani, kateri material obdelujete ali kako vroczrak vpliva na material, ucinek preverite naPokritem mestu.

V vseh delovnih primerih razen "Odstranjevane laka z okensikh okvirjev" laho delate brez pribora. Vendor pa uporaba predlaganega orodja delo poenostavi in bistveno izboljsa kakovost delovnih rezultatov.

Previdno pri zamenjavi šobe! Ne dotikajte se vroč šobe. Pocakajte, da se elektrčno orodje ohladi in pri zamenjavi nosite zašcitne rokavice. Na vroci šobi se lahko opěcete.

Čeželite, da se elektricno orodje hitreje ohladi, ga lahko za kratek Čas pustite, da obratuje v stopnji z najnižjo nastavljivo temperaturo.

Odstranjevanje laka/raztaplanje lepila (glejtse silko A)

Namestite ploscato sobo (14) (pribor).Lak na hitro zmehcajte z vroim zrakom in ga dvignite s cisto lopatico.

Dolgo segrevanje zažge lak in oteži njegovo odstranjevanje.

Stevilna lepila se zaradi vrocine zmehcajo. Ce je lepilo segreto, lahko loite povezave ali odstranite prekomerno kolicino lepila.

Odstranjevante laka z okenskih okvirjev (gleje sliko B)

Brezpogojno uporabite szo b zašcito stekla (15) (pribor). Nevarnost loma stekla!

Na profiliranih ploskvah lahko lak odlušcite s primerno lopatico in ga nato odstranite z mehko šcteko.

Odmrzovanje vodovodnih cevi (glejtse silko C)

Pred segrevanjem preverite, cgre v resnici za vodovodno cev. Vodovodne cevi se od zunaj pogosto ne razlikujejo od plinskih. Segrevanje plinskih cevi v nobenem primuru ni dovoljeno.

Namestite kotno sobo (16) (pribor). Zmrznjena mesta segrejete vedno v smeri od odvoda do dovoda.

Se posebno previdno segrevajte plasticne cevi in spoje med kosi cevi, ker se lahko poskodujejo.

Preoblikovanje plastichnih cevi (glejte silko D)

Namestite reflektorsko šobo (17) (pribor). Plasticne cevi napolnite s peskom in jih na obeh straneh zaprite, da preprećite upogibanje cevi. Cev previdno in enakomerno segrejte z vzdolznim premikanjem levo in desno.

Varjenje plastike (glejte sliko E)

Namestite reducirno sobo (20) in varilni cevalj (19) (oba pribor).Obdelovanca, ki ju boste varili in varilna zica (18) (pribor) morajo biti iz enakega materiala (na primer PVC). Siv mora biti crist in brez mascobe.

Previdno segrevaje šiv, dokler ne postane mehak.

Upostevajte dejstvo, da je temperaturno podroce je med mehkim in tekocim stanjem plastike zelo majhno.

Priblizajte varilno zico (18) in počakajte, da zleze v rezo in da nastane enakomerna nabreklna.

Za točkovno varjenje namestite reducirno pušo (20), za lotanje cevi pa namestite reflektorsko šobo (17) (oboje pribor).

V kolikor uporabljate lot brez talila, na mesto lotanja
namestite mazivo ali pasto za lotanje. Glede na material
segreje mesto lotanja pribl. 50 do 120 sekund. Dodajte lot.
Lot se mora staliti s temperato obdelovanca.
Po potrebi morate po ohladitvi zlotanega mesta odstraniti
talijo.

Nakrcenje (gleje sliko G)

Namestite reflektorsko šobo (17) (pribor). Izberite krčljivo cev (21) (pribor) s premerom, ki ustreza obdelovancu. Krčljivo cev enakomerno segrevajte, dokler se tesno ne privilega obdelovancu.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred začetkom kakršnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.

Skrbite za cistoco elektricnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Ce morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblasčemem servisu za elektricna orodja Bosch, da ne pride do ogrožanja varnosti.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov obvezno navedite 10-mestno stevilko na tipski plošcici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Odlaganje

Elektricno orodje, pribor in embalzo je treba dostaviti v okolju prijazno ponovno predelavo.

Elektricnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o odpadni elektrichi in elektronki opremi (OEO) in njeni urensniciti v nacionalnem pravo se morajo elektrica orodja, ki niso vec uporabi, loceno zbirati ter okolju prijazno reciklarati.

Hrvatski

Sigurnosne napomene

Treba procitati sve sigurnosne napomene i upute. Propusti do kojih moze doci usljed nepridrzavanja sigurnosnih napomena i uputa mogu uzrokovati elektrici ni udar, pozar i/ili teške ozljede.
