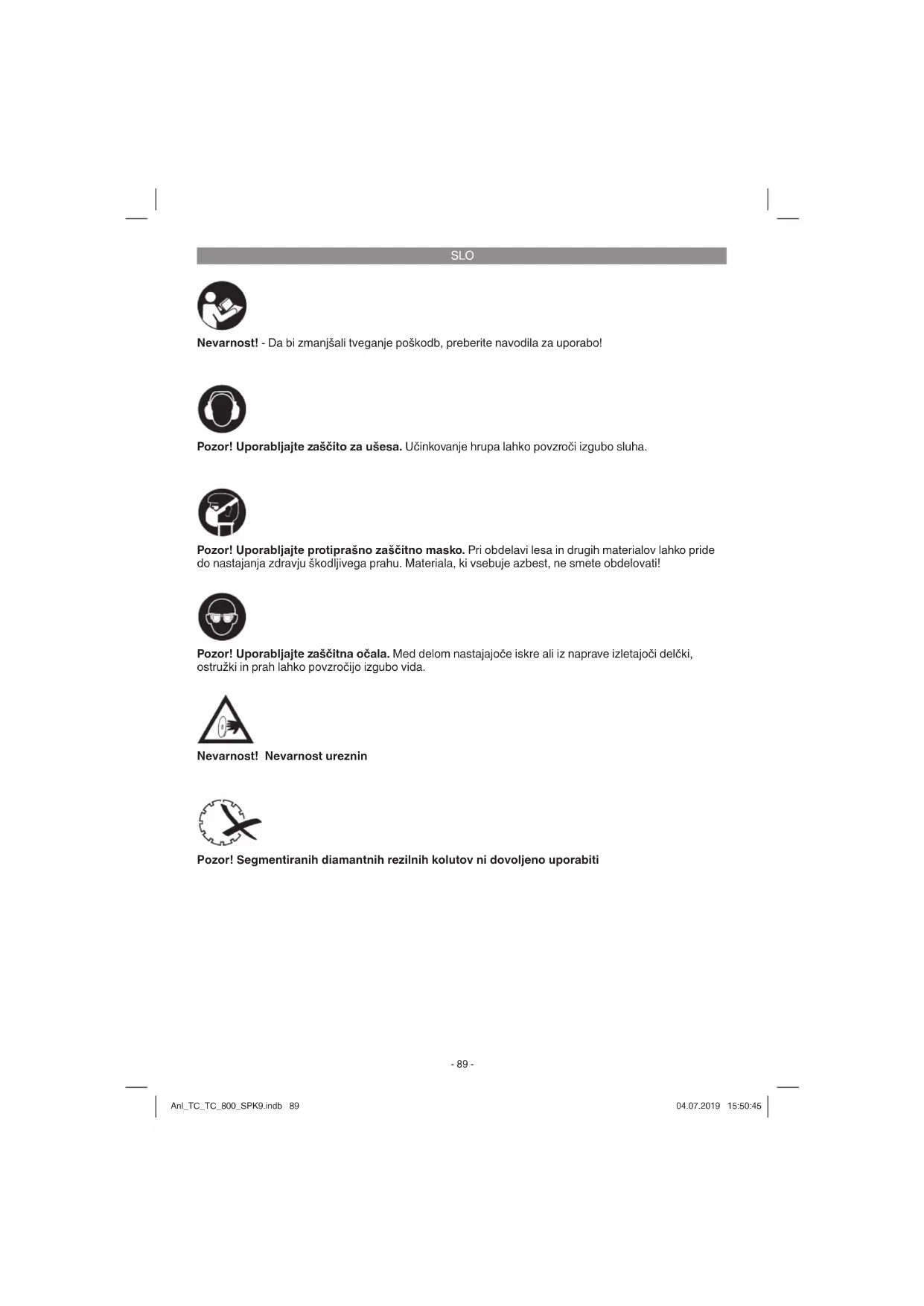

Pozor! Uporablajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporablajte protiprašno začitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljate zašitna očala. Med delom nastajoviće iskre ali iz naprave izletajovići delčki, ostruzki in prah laho kovpbroci zo gubovida.

Nevarnost! Nevarnost ureznin

Pozor! Segmentiranih diamantnih rezilnih kolutov ni dovoljeno uporabiti

SLO

Nevarnost!

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neuostoovane varnosthih napotkov in navodil imalho za posledico elektrici udar, pozar in/ali hude poskodbe. Shranite vse varostne napokke in navodila za kasnejso uporabo.

2. Opis naprave in obseg dobave

2.1 Opis naprave

1. Kotno omejilo
2. Paralelni prislon
3. Zašcita rezalne plošće
4. Rezalna miza
5. Skodela za vodo
6. Ohisej
7. Narebričeni vijak za kotne nastavitve
8. Skala za poševne reze
9. Narebričeni vijaki za zašćito koluta
10. Krilati vijak za vzdolzn omejilo
11. Držalo za zagozdo
12. Stikalo za vklop/izklop
13. Ohise stikala
14. Nosilni rocaj
15. Diamantna rezalna plošča
16. Zunanja prirobnica
17. StranskiPokrov
18. Matica
19. Zagozda
20. Vijaki za pritrditev drzala zagozde

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer ste napravo kopil, in predlozite raucn. Upostevaje preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalazo in previdno vzemite napravoyiz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstaja-jo).
  Preverite,ce je obseg dobave popoIn.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prislo med transportom.
• Po możnosti shranite embalazo do poteka garancijskega roka.

Nearnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastićnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zauzitja takšinh delov materiala!

Originalna navodila za uporabo
Varostinapotki

3. Tehnični podatki

Motor na izmenicni tok 220-240 V~50 Hz

Moč motorja 800 W S2 10 min

Stevilo vrtijajev motorja 2950 min

Razred izolacijskega materiala .Razred F

Vrsta zašcite IPX4

Razred zašcite

Dilžina reza: neomejeno.

Dolzina Jolly: .neomejeno

Viisina reza 90^ 34 mm

Visina reza 45^ 14 mm

Rezalna miza-Dimenzije 395 mm x 385 mm

Diamantna rezalna plošca ... 180 x 25,4 mm

Teza 9,2 kg

Trajanje vklopa S2 10 min (katko obratovanje) pove, da je dovoljeno trajno obreteniti motor z nazivno mojo (800 W) samo za cas, ki je navedeni na tipski podatkovni tablici (10 min). V nasprotnem bi se motor nedopustno segreval.

SLO

Med pavzo se motor varno zopet ohladi do njeg-ove izhodišne temperature.

Prosti tek

Nivo zvoenega tlaka L_DA 73 dB

Nivo zvoene moi LwA 86 dB

Omejite hrupnost in vibracije na minimum!

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektricnega orodja:

1. Pośkodbe plujc, ēe ne uporabljate primerne protiprasne zašcitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlino.

4. Pomembni napotki

Prosimo, da skrbn o preberete navodila za uporabo in upostevate v navodilih navedene napotke. S pomocjo teh navodil za uporabo se seznanite z napravo, s pravilno uporabo in z varnostnimi napotki.

Nevarnost!

Iz varnotni razlogov ne smejo uporabljati stroj za rezanje plošć otroci in mladostniki do 16 let starosti ter osebe, katere niso poučene o teh navodilih za uporabo stroja.

5. Predpisana primerna uporaba

Stroj za rezanje plošćic lahko uporabljate za občajno rezanje malih in srednje velikih plošćc (keramíne plošćice, keramika ali podobno) ustrezno velikosti stroja. Rezanje lesa in kovine ni dovoljeno. Stroj je dovoljeno uporabljati samo za namene, za katere je bil izdelani. Vsaka druga uporaba steje kot nedopustna uporaba. Za škodo ali kakrsnekoli poskodbe, ki bi nastale zaradi

nedopustne uporabe, je odgovoren uporabnik/ upravlajec in ne proizvajalec. Uporabljati je dovoljeno samo za stroj primerne rezalne plose. Prepovedana je uporaba listov za zage. Sestavni del predispane primere uporabe je tudi upostevanje varnostnih napotkov ter navodil za montazo in teh navodilih za uporabo. Osebe, ki uporabljao in vzdrrzujeo stroj, morajo biti seznanjene s strojem in poucene o moznih nevarnostih. Poleg tega morate natancho uposteveci veljavne predpise UVV. Uposteveci morate tudi druga splosha pravila na podrochu medicine dela in tehniciene varnosti. Spremembe na stroju v celoti izključujeo jamstvo proizvajalca za skodo, ki bi nestala zaradi spremb na stroju. Kljub predispani pravilni uporabi stroja pa ni mozno v celoti prepreci dilocenih faktorjev tveganja. Pogojeno s konstrukcijo in sestavo stroja se lahko zgodi sledece:

• stik z diamantno rezalno plošćo v nepokriter območju,
• poseganje v območje vrteče se diamantne rezalne plošće,
  izmet pomanjkljive diamantne obloge rezalne plošće,
• vzvrati sunek obdelovanca in delov obdelovanca zaradi nepravilnegara ravnanja,
• poskodbe sluha zaradi neuporabe potrebne zašcite za ušesa.

Prosimo, da upostevate, da naše naprave niso bile konstruirane za namene profesionalne, obrniške ali industrijske uporabe. Ne prevzemo nobenega jamstva, Če se naprava uporablja za profesionalne, obrniške ali industrijske namene ali za izvajanje podobnih dejavnosti.

6. Pred uporabo

Stroj morate postaviti v stabilni položaj, t.p. na delovno mizo ali ga priviti načvrsto podnožje.
Pred uporabo morate pravilno montirati vsePokrove in vso varnostno zašcitno opremo.
- Diamantna rezalna plošča se mora prosto vrteti.
- Preden vkljucite stikalo za vklop/izklop, se prepricajte, ce je diamantna rezalna plošica pravilno montirana in, ce se premićni deli lahko prosto premikajo.
Pred priklopom stroja se prepričajte, Če se podatki na tipski podatkovni tabici skladajo s podatki o elektrichem omrežju.
Pred uporabo stroja preverite, cso vsi deli neposkodovani; v nasprotnem jih zamenjaje.

SLO

Pri zamenjavi delov ali pribora pozorno sledite navodilom v tem priročniku.

Za doseganje optimalnegaučinka in najboljsevarnosti zmeraj vzdřujite stoj v cistem stanju.
Obcasno preverjaje kable stroja.
Med uporabo stroja preverjate stanje potrošnih delov in pritrditev morebiti rahlo pritjenih delov ter pravilno montaço delov pribora.
Opomba! Stroj za rezanje plošćic je konstrukirani za uporabo z vodo.
Pred vsakim rezanjem in med rezanjem zagotovite, da bo nivo vodePokrival diamantni del rezalne plošče. Hladilno vodo nalivajte oz. dolivaite neposredno v korito.

6.1 Montaza (Slika 1/9)

Pri zamenjavi obrabljene rezaine plošće postopajte na sledeci nacin:

• izvlecite elektrichiomi orezni priključni vtikač,
• odstranite stranskiPokrov (17)
  s protidržalom 8 mm blokirajte gred motorja,
  s kliucem 19 mm odvijte zapiralno matico (18) prirobnice rezalne plose (16),
• po demontazi rezalne plošće temeljito očistite prirobnico rezalne plošće,
  Nov diamantni rezalni kolut položite na očišćeno prirobnico, nataknite zunanjo prirobnico (16) in jo pritegnite zmatico (18).
• Pritrdite stranskiPokrov (17).

Pazite na pravilno smer vrtenja diamantne rezalne plošće!

6.3 Nastavitev gornje zašcite rezalne plošće (Slika 4)

• Zašcito rezalne plošće nastavite priblžno 5 mm nad plošćico, ki jo boste rezali. Areti rajte zašcito rezalne plošće (3) s pomocjo narebričenera vijaka (9) kot je prikazano na sliki 1.
• Opomba! Stroj je opremljen z rezalno plošćo z neprekinjeno oblogo.

6.4 Polnjenje rezervaarja s hladilno vodo (Slika 8)

Napolnite rezervoar do ustreznih oznake (sl. 8).

7. Uporaba

Napotec! Ce se rezilni kolut zagozdi, izklopite napravo in jo locite od napajanja, sele nato odstranite obdelovanca.

• Sirino rezanja nastavite s paralelnim prislonom (2) in ga aretirajte s krilnatimi vijaki (10).
• Sirino obdelovanca lahko odcitate na skali.
• Za diagonalne reze (45^) uporabnite kotno omejilo (1).
  Sika 4 prikazuje pravilni polozaj rok med izvajanjem ravnega reza. Dodajanje mora odgovarjati rezalni kapaciteti rezaline plošće. Na ta način je zagotovljeno, da se ne bo material krhal, kar bi lahko povzroćilo nezgode ali poskodbe.

Opomba! Zmeraj preverjaje nivo vode v posodi.

7.2 Poševni rez 45^ (Jolly) (Slika 6)

• Mizo namestite v skladu s prikazom na sliki 6 in jo aretirajte z rocaji (7). Plošćico položite z glazirano stranjo na delovn povrsino in zagotovite, da se ne bo diamantna rezalna plošća dotikala glazure plošćice. Po potrebi popravite rezalno vodilo.
  Sika 6 prikazuje pravilni položaj rok med izvajanjem poševnega reza pod kotom 45^ . Z desno roko držite obdelovanec v stiku z diamantno rezalno plošćo medtem, ko z levro roko pomikate obdelovanec v smeri naprej. Dodajanje plošćice mora odgovarji ratoznili kapaciteti rezalne plošće. Na ta način je zagotovljeno, da se ne bo material krhal, kar bi lahko povzroćilo nezgode ali poskodbe.

7.3 Stikalo za vklop in izklop (slika 1)

• Za vklop pritisnite na,na stikalu za vklop/ izklop (12).
• Za vklop pritsnite na „0" na stikalu za vklop/ izklop (12).

SLO

8. Zamenjava elektricnegapriključnegakabla

Nearnost!

Ce se elektrichi priključni kabel te naprave poskoduje, ga mora zamenjati proizvajalec ali njegova servisna sluzba ali podobn strokovno usposobljena oseba, da bi prepreci ili ogrozanje varnosti.

9. Cišcenje, vzdřevanje in naročanje nadomestnih delov

Nearnost!

Pred izvajanem vsakega cistilnegela dela izvlecite elektrichi prikljucni kabel.

9.1 Cischenje

• Zašcitno opremo, zračne reze in ohišje motora vzdřujiţe kar se le da v stanju brez pri-sotnosti prahu in umazanije. Napravo obrišite s ho ukrpo ali s komprimiranim zrakom pod nizkim pritiskom.

• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
  Rednocistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih cisilinih ali razredcilnih sredstve; le-ta lahko poskodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrico napravo povecuje tveganje elektricnega udara.

9.2 Vzdřevanje

V notranjosti naprave se ne nahajjo nobeni deli, kateri bi terjali vzdrrzevanje.

9.3 Naročanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednie navedbe:

Tipnaprave
Art. stevilko naprave
- Ident- stevilko naprave
Stevilka potrebega nadomestega dela

Aktualne cene in informacije najdete na splletni strani www.isc-gmbh.info

10. Odstranjevanje in reciklaja

Naprava je ovita v ovojnino, da bi prepreci ili poskodovanje zaradi transporte. Ta ovojnina je surovina in jo kot takto lahko ponovno uporabimo ali pa jo predamo v reciklazo.

Naprava in njegovor so sestavljeni iz razlichin materialov, kot n.pr. kovina in umetna masa. Defektne konstrukcijspele predajte na deponijo za posebne odpadke. Povprašaje v strokovni trgovini ali pri občinski upravi!

11. Skladiščenje

Napravo in pribor za napravo skladišcite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnom mestu. Optimalna skladišcna temperature je med 5 in 30^ Elektricno orodje shranujte v originalni embalazi.

12. Transport

Če Želite napravo prestaviti na drugi kraj, jo ločite od omrežja in postavite na drugi kraj, ki je previden za postavitev.

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske oypadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem reciklaranju v primuru predaje lastnine. Staro napravo se lahko v ta namesi tudi prepusti na odvizemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinih odpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom-ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljaochih papirjev o proizvodu, tudi po izvleckih, je dovoljenoazo izrecnim soglasjem ISC GmbH.

Pridrzana pravica do tehnicnih spremb

SLO

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli*
Obrabni material/ obrabi deli* Rezalni kolut
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar njbolj natančno opisi te in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprasnja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?
  Opise to napacno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizichim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadevieni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na naprvi, ki je nastala zaradi neuostoovanja navodil za monta lo ali zaradi nestrokovne instalacije, neuostoovanja navodil za uporabo (kot npr. s prikrjucitvivo na napacno omreznopapetost ali vrsto toka), neuostoovanja navodil za vzdbrzevanje in varnostnil dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdbrzevanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Skode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobjeTRAJa 24 mesecev in se zaene z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podaljsha garancijskega obdobja, niti ne predstavlja zaetka novega garancijskega obdobja za storitve, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavlanje va'sega garancijskega zahevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Prijavite racun ali drugo dokazilo o vasem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izkljucene iz garancijskh storitev, saj jih ni moznno uvrstiti. Ce je okvara zajeta v nasih garancijskh storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajce dele v skladu s servinisimi informacijami, opisanimi v teh navodilih za uporabo.
