GEBRUIKSAANWIJZING TCTC 800 EINHELL

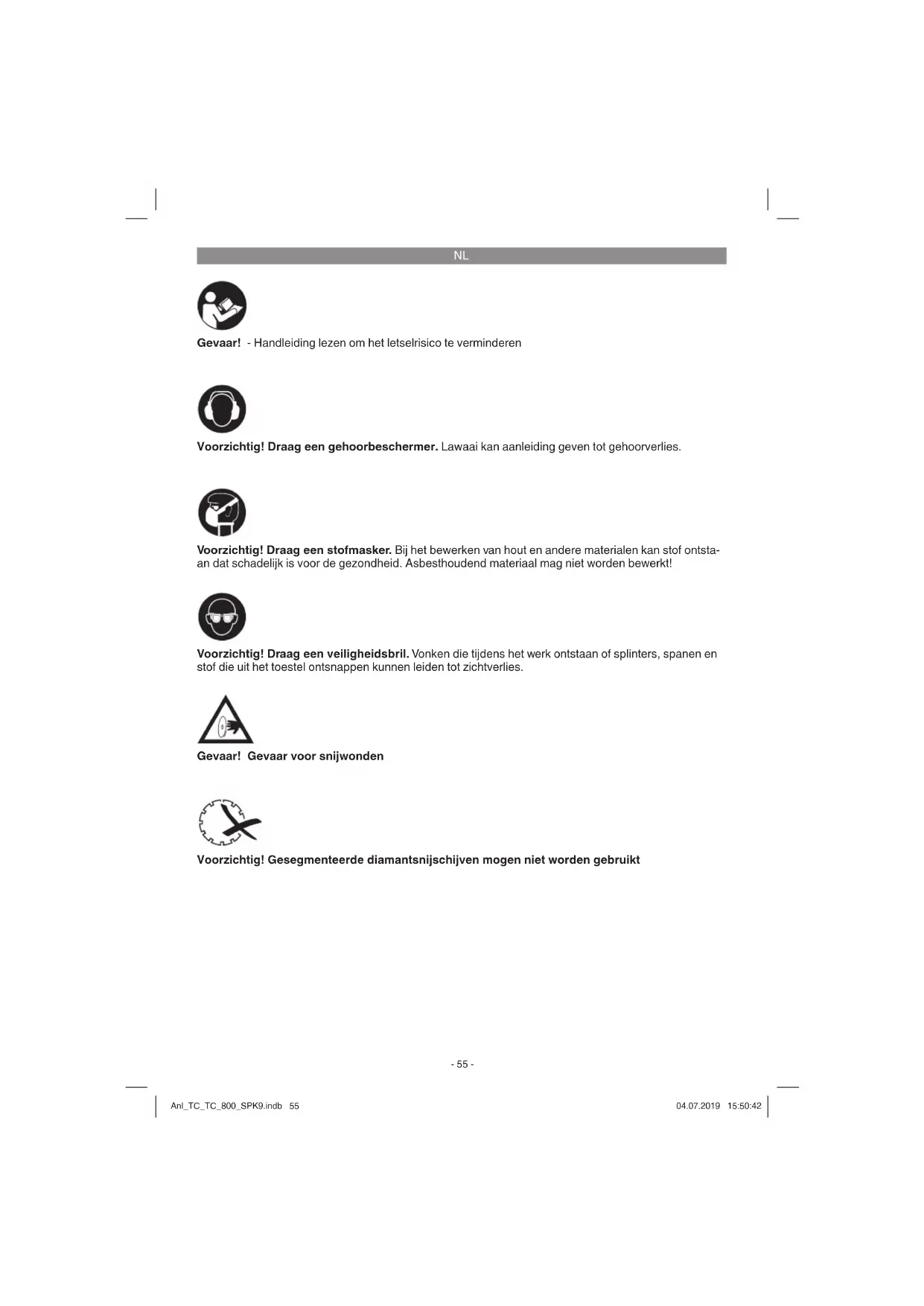

Gevaar! Gevaar voor snijwonden Voorzichtig! Gesegmenteerde diamantsnijschijven mogen niet worden gebruikt Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Anl_TC_TC_800_SPK9.indb 55Anl_TC_TC_800_SPK9.indb 55 04.07.2019 15:50:4204.07.2019 15:50:42NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het toestel en

2.1 Beschrijving van het gereedschap

7. Kartelschroef voor hoekafstelling

8. Schaal voor versteksnede

9. Kartelschroef voor schijfbescherming

10. Vleugelschroef voor parallelaanslag

11. Houder voor spouwmes

12. AAN/UIT-schakelaar

13. Behuizing van de schakelaar

15. Diamantsnijschijf

20. Fixeerschroeven spouwmeshouder

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsinstructies

De inschakelduur S2 10 min (kortstondig bedrijf) betekent dat de motor met het nominaal vermo- gen (600 W) enkel voor de tijd (10 min) vermeld op het kenplaatje voortdurend mag worden be- last. Anders zou hij ontoelaatbaar warm worden. Tijdens de pauze koelt de motor weer af op zijn oorspronkelijke temperatuur. Onbelast draaien Geluidsdrukniveau L

........................... 86 dB (A) Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

4. Belangrijke aanwijzingen

Lees deze handleiding zorgvuldig en volg de aanwijzingen ervan op. Maakt u zich aan de hand van deze handleiding vertrouwd met de machine, het juiste gebruik alsook met de veiligheidsvoor- schriften. Gevaar! Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn deze tegelsnijmachine niet gebruiken.

5. Reglementair gebruik

De tegelsnijmachine kan worden gebruikt voor gewone snijwerkzaamheden op kleine of middel- grote tegels (ceramiek of iets dergelijks) conform de grootte van de machine. Het is niet toegestaan om ermee hout en metaal te snijden. De machine mag slechts voor werkzaamheden worden ge- bruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet toegestaan. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bedienaar, niet de fabrikant, aansprakelijk. Alleen de voor de machine gepaste snijschijven mogen worden gebruikt. Het gebruik van zaagbladen is verbo- den. Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze handleiding hoort eveneens tot het re- glementaire gebruik. Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van mogelijke gevaren. Bovendien moeten de geldende voor- schriften ter voorkoming van ongevallen strikt worden nageleefd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen evene- ens in acht te worden genomen. Veranderingen aan de machine sluiten de aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine kunnen zich de volgende punten voordoen:

Contact met de diamantslijpschijf in de niet afgedekte zone.

Grijpen in de draaiende diamantsnijschijf.

Wegspringen van een foutieve diamantop- zetstuk van de snijschijf.

Als u bij het snijden ondeskundig te werk gaat bestaat gevaar voor terugstoot van werkstuk- ken en werkstukdelen.

Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Anl_TC_TC_800_SPK9.indb 57Anl_TC_TC_800_SPK9.indb 57 04.07.2019 15:50:4304.07.2019 15:50:43NL

6. Vóór inbedrijfstelling

De machine moet worden opgesteld zodat ze veilig staat, d.w.z. ze moet op een werkbank of een vast onderstel worden vastgeschroefd.

Vóór inbedrijfstelling dienen alle afdekkingen en veiligheidsinrichtingen naar behoren te zijn gemonteerd.

De diamantsnijschijf moet vrij kunnen draai- en.

Voordat u de AAN-/UIT schakelaar indrukt dient u zich ervan te vergewissen dat de di- amantsnijschijf correct is gemonteerd en be- weegbare onderdelen gemakkelijk bewegen.

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens de machine aan te sluiten.

Vóór gebruik van de machine controleren of alle onderdelen onbeschadigd zijn, zo niet deze vervangen. Bij het vervangen van onder- delen of accessoires strikt de aanwijzingen in dit handboek naleven.

De machine steeds schoon houden om opti- male resultaten te behalen en veiligheid van de machine maximaal te verzekeren.

Tijdens de bewerking slijtstukken controle- ren en nagaan of er eventueel losgekomen onderdelen voorhanden zijn alsmede de behoorlijke montage van de accessoires controleren.

Aanwijzing! De tegelsnijmachine is ont- worpen om met water te worden gebruikt.

Voor elke snede en tijdens het snijden ervoor zorgen dat het waterpeil hoog genoeg is om het diamantdeel van de schijf te bedekken. Koelwater rechtstreeks in de kuip gieten of bijvullen.

6.1 Montage (fi g. 1/9)

Monteer het apparaat overeenkomstig de afbeel- dingen 1/2/3/7/9.

6.2 Verwisselen van diamantsnijschijf

(fi g. 2/3) Om de versleten schijf te vervangen gaat u als volgt te werk:

Netstekker uit het stopcontact verwijderen.

De zijafdekking (17) verwijderen.

De borgmoer (18) van de schijfflens (16) af- schroeven d.m.v. een sleutel van 19 mm.

Na de demontage van de schijf de schijfflen- zen grondig schoonmaken.

De nieuwe diamanten doorslijpschijf op de schoongemaakte flens zetten, de buitenflens (16) erop steken en aandraaien met de moer (18).

De zijafdekking (17) weer fixeren. Op de correcte draairichting van de diamant- schijf letten!

6.3 Afstellen van de bovenste schijfafdekking

De schijfafdekking op ca. 5 mm boven de te snijden tegel afstellen. Schijfafdekking (3) vastzetten d.m.v. de in fig. 1 getoonde kartel- schroef (9).

Aanwijzing! De machine is voorzien van een snijschijf met doorgaand garnituur.

6.4 Vullen van het koelwaterreservoir (fi g. 8)

Vul het reservoir tot aan de markeringen (fig. 8).

Aanwijzing! Als de doorslijpschijf blokkeert, het apparaat uitschakelen, isoleren van het net, en dan pas het werkstuk verwijderen.

Snijbreedte afstellen m.b.v. de parallelaanslag (2) en arrêteren d.m.v. de vleugelschroeven (10). De breedte van het werkstuk kan aan de hand van de schaal worden afgelezen.

Voor diagonale sneden (45°) hoekaanslag (1) gebruiken.

Fig. 4 toont de correcte positie van de handen tijdens de effen snede. De aanzetbeweging dient overeen te komen met de snijcapaciteit van de schijf. Zodoende zorgt u ervoor dat geen materiaal loskomt wat ongelukken of verwondingen zou kunnen veroorzaken. Aanwijzing! Controleer steeds het waterpeil.

Tafel positioneren zoals getoond in fig. 6 en vastzetten d.m.v. de grepen (7). Tegel met de kant van het glazuur op het werkvlak positio- neren en ervoor zorgen dat de diamantschijf Anl_TC_TC_800_SPK9.indb 58Anl_TC_TC_800_SPK9.indb 58 04.07.2019 15:50:4304.07.2019 15:50:43NL

niet in contact komt met het glazuur van de tegel. Indien nodig, de positie van de snijge- leider bijregelen.

Fig. 6 toont de correcte positie van de handen tijdens de versteksnede op 45°. De rechter- hand houdt het werkstuk voortdurend tegen de diamantschijf terwijl de linkerhand het werkstuk naar voren schuift. De aanzetbewe- ging dient overeen te komen met de snijcapa- citeit van de schijf. Zodoende zorgt u ervoor dat geen materiaal loskomt wat ongelukken of verwondingen zou kunnen veroorzaken.

7.3 Aan-/uitschakelaar (fi g. 1)

Om de machine aan te zetten drukt u op “I” van de AAN- / UIT-schakelaar (12).

Om de machine uit te schakelen drukt u op “0” van de AAN/UIT-schakelaar (12).

8. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

9. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

9.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

10. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit di- verse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking.

Wilt u het toestel naar een andere plaats bren- gen, scheidt het eerst van het stroomnet en stel het dan op in een gebied die ervoor is voorzien.

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_TC_TC_800_SPK9.indb 60Anl_TC_TC_800_SPK9.indb 60 04.07.2019 15:50:4304.07.2019 15:50:43NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Verbruiksmateriaal/verbruiksstukken* Doorslijpschijf Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TC_TC_800_SPK9.indb 61Anl_TC_TC_800_SPK9.indb 61 04.07.2019 15:50:4304.07.2019 15:50:43NL
