NÁVOD NA OBSLUHU TCTC 800 EINHELL

vhodná ochrana sluchu.

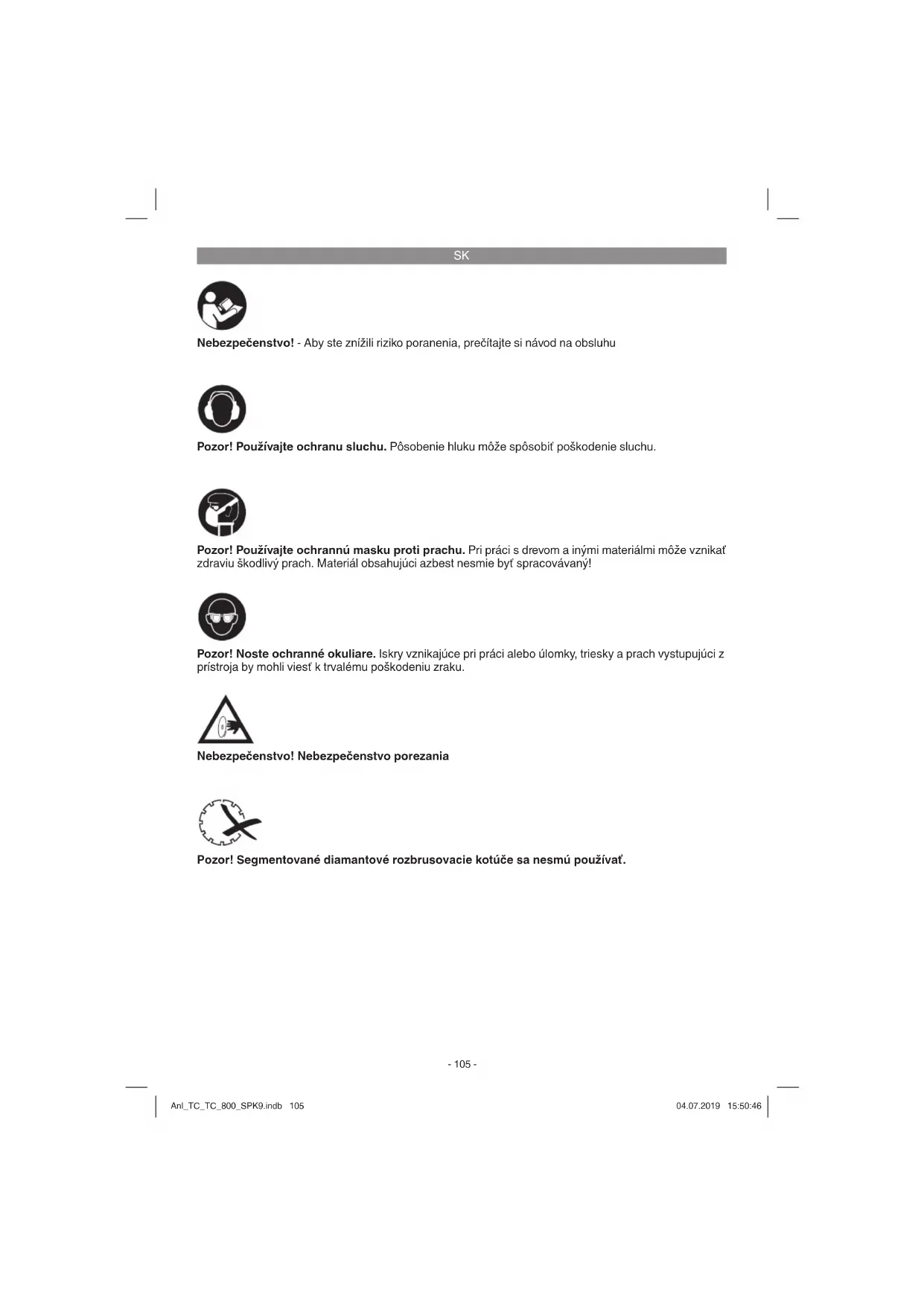

Nebezpečenstvo! Nebezpečenstvo porezania Pozor! Segmentované diamantové rozbrusovacie kotúče sa nesmú používať. Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku. Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Anl_TC_TC_800_SPK9.indb 105Anl_TC_TC_800_SPK9.indb 105 04.07.2019 15:50:4604.07.2019 15:50:46SK

Nebezpečenstvo! Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento ná- vod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vz- niknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke. Nebezpečenstvo! Prečítajte si všetky bezpečnostné pred- pisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vz- nik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

9. Ryhovaná skrutka pre ochranu kotúča

10. Krídlová skrutka pre paralelný doraz

11. Držiak pre štiepací klin

16. Vonkajšia príruba

20. Upevňovacie skrutky držiaka štiepacieho kli-

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Odstráňte obalový materiál ako aj obalové/ transportné poistky (pokiaľ sú obsiahnuté).

Skontrolujte, či nedošlo k poškodeniu prístro- ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca záručnej doby. Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

rial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu. Voľnobeh Hladina akustického tlaku L

Používajte len prístroje v bezchybnom stave.

Pravidelne vykonávajte údržbu a čistenie prístroja.

Prispôsobte spôsob práce prístroju.

Prístroj nepreťažujte.

V prípade potreby nechajte prístroj skontrolovať.

Prístroj vypnite, pokiaľ ho nepoužívate. Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna

vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna

vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi-

brácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho pokyny. Oboznámte sa pomocou tohto návodu na obsluhu s týmto prístrojom, s jeho správnym používaním ako aj s bezpečnostnými predpismi. Nebezpečenstvo! Z bezpečnostných dôvodov nesmú deti a mladis- tví do 16 rokov, ako aj osoby, ktoré nie sú oboz- námené s návodom na obsluhu, používať túto rezačku na dlaždice.

5. Správne použitie prístroja

Rezačka na dlaždice môže byť použitá na bežné rezacie práce malých a stredne veľkých dlaždíc (kachličiek, keramiky a podobne) vhodných pre danú veľkosť stroja. Rezanie dreva a kovov nie je dovolené. Stroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja je neprípustné. Za škody alebo zranenia akéhokoľvek druhu spôsobené týmto nespráv- nym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Pre používanie s týmto strojom sú povolené len vhodné rozbrusovacie kotúče. Používanie pílových kotúčov je zakáza- né. Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokyny k prevádzke nachádzajúce sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykoná- vajú jeho údržbu, musia byť s ním oboznámené a informované o možných nebezpečenstvách. Okrem toho je potrebné dodržať platné predpisy na predchádzanie úrazom. Treba dodržiavať aj ostatné všeobecné predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vy- konané na stroji celkom anulujú ručenie výrobcu a ručenie za škody takto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niek- toré špecifi cké rizikové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnúť nasledujúce body:

Siahnutie do bežiaceho diamantového rozbrusovacieho kotúča.

Vymrštenie poškodenej diamantovej násady rozbrusovacieho kotúča.

Pri neodbornej manipulácii spätný náraz od obrobkov a jejich častí.

Poškodenie sluchu pri nepoužívaní potrebnej ochrany sluchu. Prosím zohľadnite skutočnosť, že správny spô- sob prevádzky našich prístrojov nie je na profe- sionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, reme- selníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Anl_TC_TC_800_SPK9.indb 107Anl_TC_TC_800_SPK9.indb 107 04.07.2019 15:50:4704.07.2019 15:50:47SK

Stroj musí byť stabilne postavený, t.j. na pra- covnom stole, alebo pevne priskrutkovaný na pevnom podstavcovom ráme.

Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné prípravky správne namontovať.

Diamantový kotúč musí voľne bežať.

Pred tým, než stlačíte vypínač zap/vyp, presvedčte sa o tom, že je diamantový rozbrusovací kotúč správne namontovaný a je zaručená ľahkosť chodu pohyblivých častí.

Presvedčte sa pred zapojením stroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi prítomnej elektrickej siete.

Pred použitím stroja je potrebné skontrolovať, či sú všetky diely v nepoškodenom stave, prípadne vymeňte poškodené diely. Pri náhrade dielov alebo príslušenstva pozorne dodržiavajte návod uvedený v tejto príručke.

Aby sa dosiahli optimálne výkony a maximál- na bezpečnosť, je potrebné udržiavať stroj neustále v čistom stave.

Počas práce kontrolujte opotrebované diely a upevnenie prípadne uvoľnených dielov ako aj správne zabudovanie dielov príslušenstva.

Upozornenie! Rezačka na dlaždice je kon- cipovaná pre prevádzku s vodou.

Pred každým rezaním a počas procesu rezania je potrebné zabezpečiť, aby bola dia- mantová časť kotúča pokrytá hladinou vody. Chladiacu vodu napĺňajte resp. dopĺňajte priamo do vane.

6.1 Montáž (obr. 1/9)

Zmontujte prístroj podľa obrázkov 1/2/3/7/9.

6.2 Výmena diamantového rozbrusovacieho

kotúča (obr. 2/3): Pri výmene opotrebovaného rozbrusovacieho kotúča postupujte nasledovne:

Odskrutkovať postranný kryt (17).

Pomocou 8 mm protidržiaka zablokujte moto- rový hriadeľ.

Pomocou 19 mm kľúča odskrutkujte blokova- ciu maticu (18) kotúčovej príruby (16).

Po odmontovaní kotúča dôkladne vyčistiť kotúčové príruby.

Nový diamantový rozbrusovací kotúč nasadiť na vyčistenú prírubu, nasunúť vonkajšiu príru- bu (16) a dotiahnuť pomocou matice (18).

Postranný kryt (17) znovu zafixovať. Dbajte na správny smer otáčania diamanto- vého kotúča!

6.3 Nastavenie vrchnej ochrany kotúča

Ochranu kotúča nastaviť približne na 5 mm nad rezanú kachličku. Ochranu kotúča (3) zafixovať pomocou ryhovanej skrutky (9) zob- razenej na obr. 1.

Naplňte nádobu až po príslušné označenie (obr. 8).

Upozornenie! Pri zablokovaní rozbrusova- cieho kotúča vypnite prístroj a odpojte ho zo siete, až potom odstráňte obrobok.

Nastaviť šírku rezu pomocou paralelného do- razu (2) a zafixovať pomocou krídlových skru- tiek (10). Šírku obrábaného dielu je možné zistiť podľa stupnice.

Na diagonálne rezy (45°) použite uhlový do- raz (1).

Obr. 4 ukazuje správnu polohu rúk počas vykonávania rovného rezu. Posuv vpred musí byť v súlade s rezacou kapacitou použitého kotúča. Týmto spôsobom je možné zabezpečiť, že sa neuvoľní žiaden materiál, čo by v opačnom prípade mohlo spôsobiť nehody alebo zranenia. Upozornenie! Neustále kontrolujte stav vody. Anl_TC_TC_800_SPK9.indb 108Anl_TC_TC_800_SPK9.indb 108 04.07.2019 15:50:4704.07.2019 15:50:47SK

Stôl nastaviť podľa obrázku 5 a zafixovať pomocou rukovätí (7). Kachličku umiestniť glazúrovanou stranou na pracovnú plochu a zabezpečiť, aby sa diamantový kotúč nedotýkal glazúry kachličky. Prípadne skorigovať polohu vedenia rezu.

Obr. 5 ukazuje správnu polohu rúk počas vykonávania šikmého rezu pod uhlom 45°. Pravou rukou udržujte obrobok v kontakte s diamantovým kotúčom, pričom ľavou rukou posúvajte obrobok. Posuv vpred musí byť v súlade s rezacou kapacitou použitého kotúča. Týmto spôsobom je možné zabezpečiť, že sa neuvoľní žiaden materiál, čo by v opačnom prípade mohlo spôsobiť nehody alebo zranenia.

8. Výmena sieťového prípojného

vedenia Nebezpečenstvo! V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrob- com alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

9. Čistenie, údržba a objednanie

náhradných dielov Nebezpečenstvo! Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utier- kou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po každom použití.

Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace pros- triedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

Všetky pohyblivé časti je potrebné premazať v pravidelných časových intervaloch.

9.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Výrobné číslo prístroja

Identifikačné číslo prístroja

Číslo potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info Anl_TC_TC_800_SPK9.indb 109Anl_TC_TC_800_SPK9.indb 109 04.07.2019 15:50:4704.07.2019 15:50:47SK

10. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30°C. Skladujte tento elektrický prístroj v ori- ginálnom balení.

Ak chcete prístroj prepraviť na iné miesto, odpoj- te prístroj zo siete a postavte ho do inej oblasti určenej pre jeho umiestnenie. Anl_TC_TC_800_SPK9.indb 110Anl_TC_TC_800_SPK9.indb 110 04.07.2019 15:50:4704.07.2019 15:50:47SK

Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia). Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad- nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po- mocných prostriedkov bez elektronických komponentov. Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH. Technické zmeny vyhradené Anl_TC_TC_800_SPK9.indb 111Anl_TC_TC_800_SPK9.indb 111 04.07.2019 15:50:4704.07.2019 15:50:47SK

Servisné informácie Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov. Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Kategória Príklad Diely podliehajúce opotrebeniu* Spotrebný materiál / spotrebné diely* Rozbrusovací kotúč Chýbajúce diely

• nie je bezpodmienečne obsiahnuté v objeme dodávky! V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc- gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu- júce otázky:
