K 5.79 MD T250 - Visokotlačni čistilec Kärcher - Brezplačna navodila za uporabo

Vrsta izdelka	Visokotlačni čistilnik
Znamka	Kärcher
Model	K 5.79 MD T250
Delovni tlak	12,5 MPa
Največji dovoljeni tlak	14 MPa
Pretok vode	6,7 L/min
Pretok detergenta	0 - 0,3 L/min
Maks. temperatura dovoda	40 °C
Napajalna napetost	220-240 V ~ 50/60 Hz
Priključna moč	2 kW
Omrežna zaščita	10 A (à action retardée)
Zaščitni razred	II
Stopnja zaščite	IP X5
Dolžina	315 mm
Širina	345 mm
Višina	860 mm
Teža (pripravljen za delovanje z dodatki)	11,4 kg
Reakcijska sila na ročaju pištole	20 N
Raven zvočnega tlaka LpA	78 dB(A)
Raven zvočne moči LWA + negotovost	93 dB(A)
Vibracije roka/roke	< 2,5 m/s²
Priložena cev	Vario Power (nastavitev tlaka) + Rotabuse
Vgrajen rezervoar za detergent	Da
Varnostne naprave	Glavno stikalo, zaklepanje ročaja pištole, izpustni ventil s tlačnim stikalom
Izbirna oprema	Kärcher vodni filter, sistemski ločilnik, ojačana cev
Vzdrževanje	Čiščenje filtra dotoka vode in sesalne cevi detergenta pred daljšim shranjevanjem

Pogosto zastavljena vprašanja - K 5.79 MD T250 Kärcher

Kako uporabljati detergent z visokotlačnim čistilnikom K 5.79 MD T250?

Uporabite cev Vario Power in jo obrnite na položaj Mix. Rezervoar detergenta napolnite s priporočenim Kärcher proizvodom. Odmerjanje nastavite z regulatorjem na sesalni cevi. Razpršite detergent na suho površino, pustite delovati, ne da bi popolnoma posušila, nato sperite z visokotlačnim curkom.

Kakšen je največji tlak in pretok te naprave?

Delovni tlak je 12,5 MPa (najvišji dovoljeni 14 MPa). Pretok vode je 6,7 L/min, pretok detergenta pa od 0 do 0,3 L/min.

Ali lahko uporabim podaljšek? Kateri previdnostni ukrepi?

Da, uporabite podaljšek, primeren za zunanjo uporabo, z zadostnim presekom: 1-10 m: 1,5 mm²; 10-30 m: 2,5 mm². Podaljšek popolnoma odvijte in zagotovite, da sta vtič in vtičnica vodotesna.

Kako shraniti napravo pozimi, da preprečimo zmrzovanje?

Popolnoma izpraznite vodo: zaženite napravo brez dovajanja vode (največ 1 min), dokler ne preneha iztekati voda. Napravo in dodatke shranite na mestu, zaščitenem pred zmrzaljo.

Kaj storiti, če je tlak nizek ali naprava ne doseže tlaka?

Preverite nastavitev cevi. Odzračite napravo tako, da jo zaženete brez visokotlačne cevi (največ 2 min). Preverite dovod vode in očistite filter na dotoku vode. Prepričajte se, da filter ni zamašen.

Motor brni, vendar naprava ne zažene, kaj storiti?

To je lahko posledica padca napetosti (šibko omrežje ali predolg podaljšek). Pri zagonu najprej potegnite ročico ročaja pištole, nato vklopite stikalo na I/ON.

Kako očistiti šobo?

Izvlecite napajalni kabel iz vtičnice. Z iglo odstranite umazanijo iz odprtine šobe, nato jo sperite s čisto vodo.

Kakšna je priporočena izbirna oprema?

Kärcher ponuja vodni filter (ref. 4.730-059) za zaščito črpalke, sistemski ločilnik za priključitev na vodovodno omrežje pitne vode in ojačano cev (min. premer 1/2 palca, dolžina najmanj 7,5 m).

Kako vzdrževati napravo pred daljšim shranjevanjem?

Pred zimskim shranjevanjem očistite filter sesalne cevi detergenta pod tekočo vodo. Prav tako odstranite in očistite filter na dotoku vode s pomočjo klešč.

Ali je mogoče napravo popraviti sam?

Samo pooblaščen Kärcher servis lahko izvaja popravila, zlasti na električnih delih. Za manjše okvare si oglejte poglavje Pomoč v primeru okvare v navodilih.

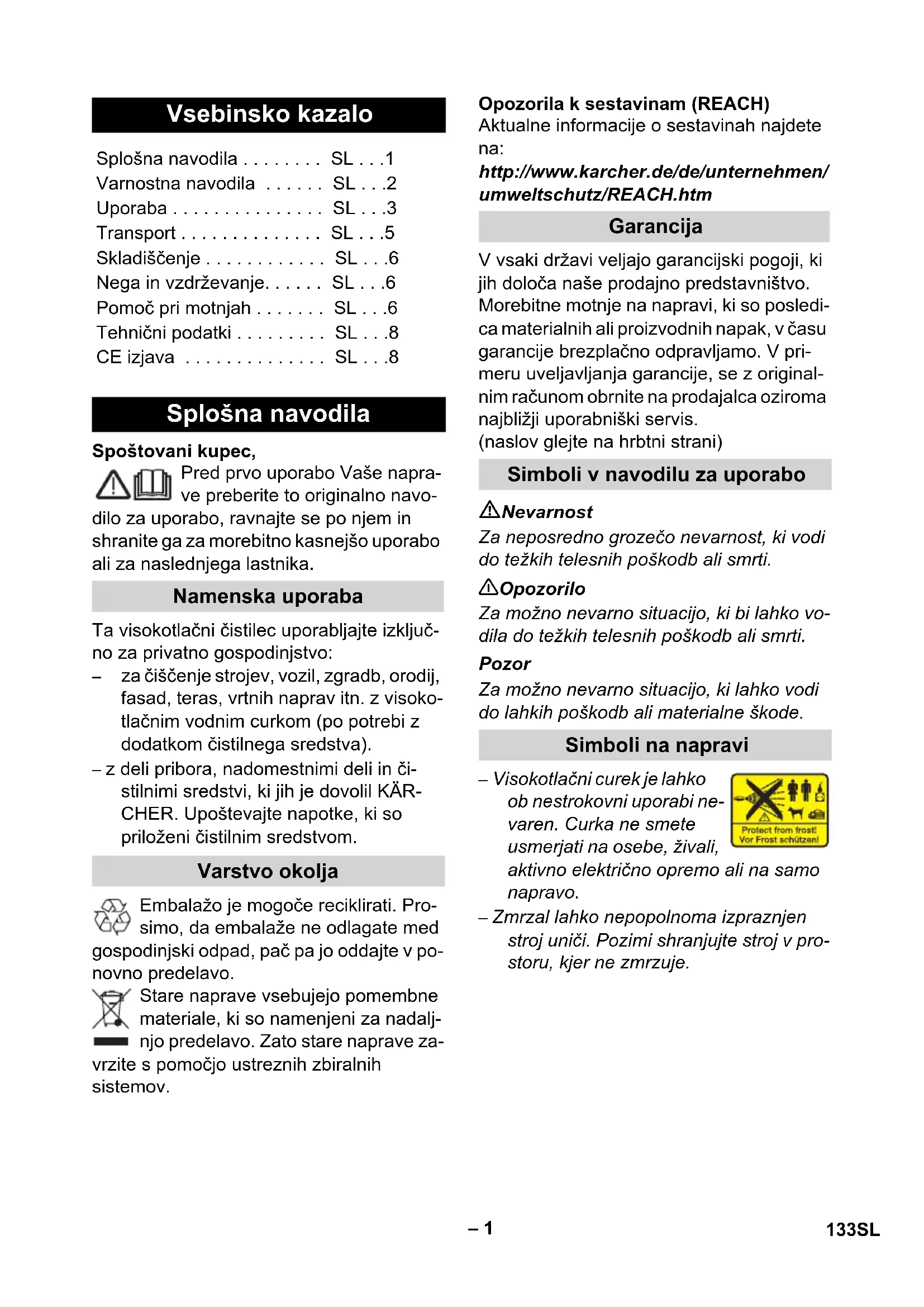

NAVODILA ZA UPORABO K 5.79 MD T250 Kärcher

Nega in vzdrrzevanje. .SL...6

Pomoc pri motnjah..SL.6

Tehnični podatki SL...8

CE izjava SL.8

Splošna navodila

Spostovani kupec,

Pred prvo uporabo Vase naprave preberite to originalno navo

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejso uporabo ali za naslednjega lastnika.

Namenska uporaba

Ta visokotlačni Čistilec uporabljaje izključno za privatno gospodinjstvo:

• za cisichenje strojev, vozil, zgradb, orodij, fasad, teras, vrtnih naprav itn. z visokotlačnim vodnim curkom (po potrebi z dodatkom Čistilnega sredstva).

• z deli pribora, nadomestnimi deli in Či-stilnimi sredstvi, ki jih je dovolil KÁR-CHER. Upoštevajte napotke, ki so priloženi Čistilnim sredstvom.

Varstvo okolja

Embalazo je mogoce reciklirati. Prosimo, da embalaze ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-novno predelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadalj-njo predelavo. Zato stare naprave za

vrzite s pomočjo ustreznih zbiralnih systemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdetena:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništro. Morebitne motnje na naprvi, ki so posledica materialnih ali proizvodnih napak, v Času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najblžji uporabniški servis.

(naslov glejte na hrbtni strani)

Simboli v navodilu za uporabo

△Nevarnost

Za reposredno grozeco nevarnost, ki vodi do tezkih telesnih poskodb ali smrti.

△Opozorilo

Za možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poskodb ali smrti.

Pozor

Za możno nevarno situácijo, ki lahko vodi do lahkih poskodb ali materialne škode.

Simboli na napravi

• Visokotlačni curek je lahko ob nestrokovni uporabi ne

varen. Curka ne smeteusmerjati na osebe, zivali,

Zmrzal lahko nepopolnama izpraznjen stroj unici. Pozimi shranjujte stroj v prostoru, kjer ne zmrzuje.

Varnostna navodila

△Nevarnost

• Omrežnega vtica in vticnice nikoli ne prijemajte z mokrimi rokami.
  Naprave ne vklaplajte, ce so poskodovani omrežni priključni vodnik ali drugi pomembni deli naprave, npr. visokotlačna gibka cev, ročna brizgala pistola ali varnostne priprave.
  Pred vsako uporabo preverite, ali na omreznem priključnem vodniku z omrežnim vtičem obstajajo poskodbe. Poškodovan omrežni priključni vodnik nj pooblašćeni uporabniški servis/elektro strokovnjak nemudoma zamenja.
  Pred vsakim zagonom preverite gibko visokotlačno cev na poskodbe. Poškodovano visokotlačno gibko cev takoj za-menjaje.
  Prepovedano je obratovanje v področijh, kjer obstaja nevarnost eksplozij.
  Pri uporabi naprave v nevarnih podro-cjih (npr. bencinske crpalke) je treba upostevati ustrezne varnostne predpi-se.
  Visokotlačni curki so lahko pri nestro-kovni uporabi nevarni. Curka nikoli neusmerjaje na osebe,Živali,aktivno elektricno opremo ali na sam stroj.
  Visokotlačega curka ne usmerjaje na druge osebe ali nase, da bi ocistili oblačila ali obutev.
  S paro ne škropite predmetov, ki vsebujejo zdravstveno škodljive snovi (npr. azbest).
  Pnevmatike vozil/ventili pnevmatik se Iahko z visokotlačnim curkom poškodujejo in počijo. Prvi znak tega je spre-membara barve pnevmatike. Poškodovanje avtomobilske pnevmatike/ventili pnevmatik so smrtno nevarni. Pri Čišćenju ohranite majmanjso odda-ljenost curka od 30 cm!
  Nevarnost eksplozije! Ne razprišujte gorljivih tekocin.

Nikoli ne vsesavajte tekocin s topili ali nerazredcenih kislin in topil! Sem spa-dajo npr. bencin, razredcila ali kurilno olje. Razprse no sredstvo je visoko vnetljivo, eksplozivno in strupeno. Ne uporabljaje acetona, nerazredcenih kislin in topil, ker le-ti unicujejo materiale, uporabljene na naprvi.

△Opozorilo

• Omrežni vtic in vezava uporabljenega podaljsevalnegakabla morata biti vodotesna in ne smeta lezati v vodi.
  Neprimerni podaljsevalni kabli so lahko nevarni. Na odprtem uporabljaje le za to dovoljene in ustrezno označene podaljsevalne kable z zadostnim prerezom vodnikov: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²
• Podaljsevalni kabel vedno do konca od-vijte z bobna za navijanje kabla.
  Visokotlačne gibke cevi, armature invezave so pomembne za varnost stroja. Uporabljaje le visokotlačne gibke cevi, armature in vezave, ki jih je priporočil proizvajalec.
  Ta naprava ni namenjena uporabi oseb
  z omejenimi fizicnimi, senzoričnimi ali
  duševnimi sposobnostmi.
  S strojem ne smejo delati otroci, mladoletne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo. Embalazne folije hranite proč od其中之一. obstaja nevarnost zadusitve!

Uporabnik mora stroj uporabljati v skladu z njegovim namenom. Mora upoštevati lokalne danosti in pri delu s strojem paziti na osebe v okolici.
Naprave ne uporabljajte, ce se v njenem dosegu nahajajo druge osebe, razen, ce slednje nosijo zašcitna oblačila.
Za zašcit o pred brizganjem vode ali umazanje nosite primerno zašcitno obleko in zašcitne očale.

Pozor

Pri daljshih prekinitvah obratovanja izklopite napravo na glavnem stikalu/stikalu naprave ali izvlecite omreznvi tvič.
- Naprave ne uporabljaje pri temperaturah pod 0^ .
Pri ciscenju lakiranih povrsin ohranjute oddaljenost curka od majmanj 30 cm, da se izognete poskodbam.
Stroja med obratovanjem nikoli ne pušćajte brez nadzora.
Pazite na to, da se omrežni ali podaljsevalni kabel s prevoženjem, stiskanjem, vlečenjem ali podobnim ne unići ali poskoduje. Omrežne kable zašcitite pred vroćino, oljem in ostrimi robovi.
Vsi deli pod napetostjo v delovnem območju morajo biti zašciteni pred vodnim curkom.
Stroj se sme priključevati samo na elektrichi priključek, ki ga je elektroinstalater izvedel v skladu z IEC 60364.
Stroj priključujte samo na izmenični tok. Napetost se mora ujemati s tipsko plošćico stroja.
Maksimalno dopustna omrežna impedanca na elektrichem prikljucku (glejte tehnicne podatke) ne sme biti presezena. Vprimeru nejasnosti glede omrežne impendance, ki obstaja na Vasem prikljucku, stopite v stik z Vasim elektro podjetjem.
Iz varnostnih razlogov načeloma priporočamo, da napravo prikljucite preko zašcitnegatokovnegastikala(max.30 mA).
Cistilna dela, pri katerih nastajajo oljate opadne vode, kot je npr. pomivanje motorjev, podvozja se smejo izvajati samo v pralnicah z odvodom za olje.
Ta stroj je razvit za uporabo cistilnih sredstev, ki jih je dostavil ali priporočil proizvajalec. Uporaba drugih cistilnih sredstev ali kemikalij lahko ovira varnost stroja.

Varnostne naprave

Pozor

Varnostne naprave sluzijo za zašito uporabnika in se jih ne sme spreminjati ali ignorirati.

Stikalo naprave

Stikalo naprave preprecuje nehoteno delovanje naprave.

Zapah ročne brizgalne pistole

Zapah zapira rocico roche brizgale pistole in preprecujuo nehoten vklop naprave.

Prelivni ventil s tlačnim stikalom

Prelivni ventil preprecuje prekoračitev dovoljenega delovnega tlaka.

Če ročico na ročni brizgalni pistoli spustite, tlačno stikalo izklopi Črpalko, visokotlačni curek se ustavi. Če ročico povlečete, se Črpalka ponovno vklopi.

Predpogoji za stojno varnost

Pozor

Pred vsemi aktivnostmi z ali na napravi vzpostavite stojno varnost, da preprecite nesrece ali poskodbe.

Stojna varnost naprave je zagotovljena, ko je naprava postavljena na ravni povrsini.

Uporaba

Dobavni obseg

Obseg dobave Vase naprave je prikazan na embalazi. Pri jemanju stroja iz embalaze preverite popolnost vsebine.

Pri manjkajocem priboru ali transportnih skodah obvestite Vašega prodajalca.

Opis naprave

Oglejte si slike na strani 2

1 Omrežni priključni kabel z vtičem
2 Shranjevalo za brizgalno cev
3 Transportni ročaj
4 Gibka sesalna cev za cistilno sredstvo
5 Dozirnik za Čistilno sredstvo
6 Shranjevalo za ročno brizgalno pistolo
7 Rezervoor za cistilno sredstvo

10 Priključek za vodo s sitom
11 Spojni del za priključek za vodo
12 Ročna brizgalna pistola
13 Zapah ročne brizgale pistole
14 Tipka za ločitev visokotlačne gibke cevi od ročne brizgalne pistole
15 Visokotlačna cev
16 Brizgalna cev z reguliranjem tlaka (Vario Power)
17 Brizgalna cev s strgalom za umazanijo

Poseben pribor

Posebnipriborrazsrjamoznostiuporabe
vasega stroja.Podrobnejse informacije o
temboste prejeli pri vasem prodajalcu
KARCHER.

Pred zagonom

Slika A-F

Pred zagonom montirajte napravi prosto priložene dele.

Slika G

Vtaknite visokotlačno gibko cev v ročno brizgalno pistolo, dokler se slišno ne zaškoči.

Opozorilo: Pazite na pravilno usmerjenost priključne elektrčne napeljave.

Preverite varno povezavo s potegom za visokotolačno cev.

Oskrba z vodo

△Opozorilo

V skladu z veljavnimi predpisi aparat ne sme nikoli delovati brez lo-cilnika sistemov na omrežju za pitno vodo. Uporabiti je potrebno

ustrezen ločilnik systemdov podjetja KÁRCHER ali alternativni ločilnik systemdov v skladu z EN 12729 Tip BA. Voda, ki je tekla skozi systemdski ločevalnik, je klasificirana kot nepitna.

Pozor

Sistemski ločevalnik vedno priključite na oskrbo z vodo, nikoli negosredno na napravo!

Opozorilo: Necistoce v vodi lahko poskodujejo visokotlačno Črpalko in pribor. Za zašcito se priporoča uporaba
KÄRCHERjevega vodnegafiltra (poseben pribor, naroc št. 4.730-059).

Oskrba z vodo iz vodovoda

Upostevajte predpise vodovodnegapodjetja.

Priključne vrednosti gleje na tipski tablici / v tehnčnih podatkih.

Uporabljaje s platnom ojačano vodno gibko cev (ni v obsegu dobave) z običajnim priključkom. (premer rajmanj 1/2 cole oz. 13 mm; dolžina rajmanj 7,5 m).
Prilozen spojni del privijte na vodni pri-ključek naprave.
Vodno gibko cev nataknite na spojni del naprave in jo prikljucite na oskrbo z vodo.

Zagon

Pozor

Suhi tek v trajanju vec kot 2 minuti lahko vodi do poskodb na visokotlačni Črpalki. Če naprave v 2 minutah ne izgradi nobenega tlaka, napravo izklopite in postopajte v skladu z napotki v poglavju „Pomoc pri motnjah".

Visokotlačno gibko cev spojite z visokotlačnim priključkom naprave.
→ Brizgalno cev vtaknite v ročno brizgalno pistolo in jo pritrdite z obračanjem za 90°.
Vodno pipo popolnama odprite.
Omrežni vtic vtaknite v vticnico.
Vklopite napravo "I/ON".

Obratovanje

△Nevarnost

Zaradi izstopajocega vodnegacurka iz visokotlaene sobe deluje na rochno brizgalno pistolo povratna sila. Poskrbite, da trdno stojite, rochno brizgalno pistolo in brizgalno cev trdno drzite.

Pozor

Pred začetakom cisćenja zagotovite, da visokotlačni cistilnik stoji varno na ravni podlagi. Pri cisćenju uporabite zašcitna očala in zašcitno obleko.

Deblokirajte ročico ročne brizgalne pištole.
Potegnite ročico, naprava se vklopi.

Opozorilo: Ce se rocica ponovno spusti, se naprava ponovno izklopi. Visok tlak se v systemdu ochrani.

Brizgalna cev z reguliranjem tlaka (Vario Power)

Za obicajne cistilne naloge. Delovni tlak se lahko zvezno regulira med "Min" in Max".

Spustite ročico ročne brizgalne pistole.
→ Brizgalno cev obrnite na zeilen položaj.

Opozorilo: Primerna za delo s cistilnimi sredstvi, brizgalno cev v ta namen obrnite na polozaj "Mix".

Brizgalna cev s frezalom za umazanijo

Avtomobilskih gum, laka ali občutljivih po-vrsin kot je les ne Čistite s strgalom za umazanijo, nevarnost poskodbe.

• Ni primerno za delo s Čistilnimi sredstvi.

Delosciilnimi sredstvi

Za vsakokratno cistilno nalogo uporabljajte izključno cistilna in negovalna sredstva podjetja KÄRCHER, ker so bila le-ta razvita posebej za uporabo z Vašo napravo. Uporaba drugih cistilnih in negovalnih sredstev lahko vodi do hitrejše obrabe in ugasnitve garancijskih zahtevkov. Prosimo, da se po-zanimate v specializirani trgovini ali pa zahtevate informacije neposredno pri podjetju KÄRCHER.

Uporabite brizgalno cev z reguliranjem tlaka (Vario Power).
Brizgalno cev obrnite na položaj "Mix".

Opozorilo: S tem se pri obratovanju raztopina cistilnega sredstva primeša vodnemu curku.

Raztopino Čistilnegā sredstva napolinite v rezervoar za Čistilno sredstvo (upostevajte navedbe doziranja na navoju Čistilnegā sredstva).
Sesalno količino raztopine Čistilnegа sredstva nastavite z dozirnikom za Čistilno sredstvo.

Priporocljiva metoda cišcenja

Cistilno sredstvo varcno razprsite posuhi povrsini in pustite, da učinkuje (vendar se ne sme posušiti).
Raztopljeno umazanijo splaknite z visokotlačnim curkom.

Prekinitev obratovanja

Spustite rocico rocne brizgalne pistole.
Zaprite rocico rocne brizgale pistole.
Pri daljsih delovnih premorih (vec kot 5 minut) napravo dodatno izklopite,0/ OFF".
Ročno brizgalno pistolovtaknite v shranjevalo za ročno brizgalno pistol.

Zaključek obratovanja

Pozor

Visokotlačno gibko cev locite od ročne brizgale pistole ali naprave le,Če v sistemu ni tlaka.

Po delu s cistilnim sredstvom obesite gibko sesalno cev v posodo s cisto vodo, napravo vklopite za približno 1 minuto z demontirano brizgalno cevjo in spirajte.
Spustite ročico ročne brizgalne pistole.
Izklopite napravo "0/OFF".
Zaprite pipo.
Pritisnite ročico ročne brizgale pistole, da iz).[sistema izpustite še obstojeci tlak.
Zaprite rocico rocne brizgale pistole.
Izvlecite omrežni vtic.

Transport

Pozor

Da preprečite nesreće ali poskodbe, pri transportu upoštevajte težo naprave (glejte tehnčne podatke).

Ročni transport

Dvignite stroj s pomocjo nosilnegarocaja in ga nesite.
Napravo vlecite za transportni ročaj.

Transport v vozilih

Napravo zavarujte proti zdrsu in prevnitvi.

Skladiščenje

Pozor

Da preprečite nesreče ali poskodbe, pri izbiri kraja shranjevanja upostevajte težo naprave (glejte tehnčne podatke).

Napravo in pribor zašcitite pred zmrzaljo. Če voda ni popolnama izpraznjena, zmrzal unici napravo in pribor. Za preprečitev škod.

Popolna izpraznitev vode iz naprave: Napravo vklopite brez priključene visokotlačne gibke cevi in brez priključene oskrbe z vodo (max. 1 min.) in počakajte, dokler iz visokotlčanega priključka ne izstopa več voda. Izklopite napravo.
Napravo s celotnim priborom shranjujte v prostoru, varnem pred zmrzaljo.

Nega in vzdrževanje

△Nevarnost

Pred vsemi cistilnimi in vzdrzevalnimi deli izklopite napravo in omrežni vtic izvlecite iz vticnice.

Nega

Pred daljsim skladiščenjem, npr. pozimi:

Filter izvlecite iz gibke sesalne cevi za cistilno sredstvo in ga očistite pod tekoc co vodo.
Sito v priključku za vodo izvlecite s plošćatimi klesčami in ga očistite pod teko-čo vodo.

Vzdrževanje

Naprave ni treba vzdhrzevati.

Nadomestni deli

Uporabljajte samo originalne KARCHERjeve nadomestne dele. Pregled nadomestnih delov boste našli na koncu tega navodila za uporabo.

Pomoc pri motnjah

Manjše motnje lahko odpravite sami s po-mocjo naslednjega pregleda.

V primeru dvoma se obrnite pooblasceni servisni sluzbi.

△Nevarnost

Pred vsemi cistilnimi in vzdrzevalnimi deli izklopite napravo in omrežni vtic izvlecite iz vticnice.

Popravila in posege na elektrichnih sestav-nih delih sme opravljati le pooblascena servisna sluzba.

Naprava ne deluje

Potegnite rocico rocne brizgalne pistole, naprava se vklopi.
Preverite, ali na tipski tablici navedena napetost ustreza napetosti vira elektric- nega toka.
Omrežni priključni vodnik pregleje glede poskodb.

Naprava ne dosega zastosega tlaka

Preverite nastavitev na brizgalni cevi.
Prezračite napravo: Napravo vklopite brez prikljucene visokotlačne gibke cevi in počakajte (največ 2 minuti), dokler voda na visokotlačnem priključku ne iz-stopa brez mehurčkov. Napravo izklopite in ponovno priklopite visokotlačno cev.
Preverite oskrbo z vodo.
Sito v prikljucku za vodo izvlecite s plošćatimi klesčami in ga očistite pod tekočo vodo.

Naprava se ne zažene, motor brenci

Vzrok: Padec napetosti zaradi šibkega elektricnega omrežja ali ob uporabi elektricnega podaljska.

Ob vklopu majprej povlecite rocico roce ne brizgale pistole, nato stikalo naprave postavite na ,I/ON".

Močna nihanja tlaka

Čišćenje visokotlačne šobe: Iz šobne izvirtine z iglo odstranite umazanijo in jo od sprejad splaknite z vodo.
Preverite količino dotoka vode.

Naprava je netesna

Neznatna netesnost naprave je tehnic-no pogojena. Primočnejsi netesnosti se obrnite na pooblasčeno servisno sluz-bo.

Cistilno sredstvo se ne vsesava

Uporabite brizgalno cev z reguliranjem tlaka (Vario Power). Brizgalno cev obrnite na položaj "Mix".
Preverite nastavitev na doziriku za ci-stilno sredstvo.
Ocistite filter na gibki sesalni cevi za ci-stilno sredstvo.
Preverite gibko sesalno cev za Čistilno sredstvo glede pregibov.

Tehnični podatki

Vodni priključek
Temperatura dotoka (maks.)	°C 40
Količina dotoka (min.) l/min	10
Pritisk dotoka (maks.) MPa	1,2
Elektrichi priključek
Napetost 1~50/60 Hz	V 220 - 240
Priključna moč kW 2,1
Maksimalna dopustna im-pedanca omrežja Zmax	Ohm (0,355 + j x 0,222)
Omrežna varovalka (iner-tna)	A	10
Razred zaščite II
Stopnja zaščite IP X5
Podatki ozmogljivosti
Delovni tlak MPa 12,5
Maks. dovoljeni tlak MPa 14
Črpalna količina, voda l/min	6,7
Mere in teža
Dolžina	mm	315
Širina	mm	345
Višina	mm	860
Teža, pripravljeno za upo-rabo s priborom	kg	11,4
Črpalna količina, Čistilno sredstvo	l/min	0 - 0,3
Povratna sila ročne bri-zgalne pištole	N	20
Ugotovljene vrednosti v skladu z EN 60335-2-79
Vrednost vibracij dlan-roka Negotovost K	m/s2 m/s2	< 2,5 0,3
Nivo hrupa LpA Negotovost KpA	dB(A) dB(A)	78 2
Nivo hrupa ob obreteni-tviLWA + negotovost KWA	dB(A)	93

Pridrzana pravica do tehnicnih spre-memb!

CE izjava

S to izjavo potrujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost,Če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni Čistilec

Tip: 1.950-xxx

Uporabljene usklajene norme:

EN 55014-1:2006 +A1:2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 91

Zajamčeno: 93

Podpisniki ravnajo po navodilih in s pooblastilom vodstva podjetja.

H.Jenner

CEO

S. Reiser

Head of Approbation

Pooblascenec za dokumentacio:

S. Reiser

Napomena: Urečaj se isključuje Čim pono- vo pustite polugu. Visoki tlak se zadržava u sustavu.

Cijev za prskanje s regulacijom tlaka (Vario Power)

Za uobičajeno cisćenje. Radni tlak se moze nestupnjevito mistrjenati izmerodu "Min" i "Max".

Pustite polugu ručne prskalice.
Cijev za prskanje okrenite u zeIjeni po lozaj.

Napomena: Prikladno za rad sa sredstvom za pranje; u tu svruh cijev za prskanje okrenite u položaj "Mix".

Cijev za prskanje sa strugalom za prljavstinu

Za tvrdokornu necistocu.

Oprez

Strugalom za prljavstinu nemojte cistiti automatobilske gume, lak ili osjetljive povrsine kao sto je drvo, jer postoji opasnost od ostecenja.

• Nije prikladna za rad sa sredstvima za pranje.

Rad sa sredstvom za pranje

stare uredaje odstranjujte preko primerenih sabirnihsystema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronači na stranici:

Bravica ručne prskalice

Bravica blokira polugu ručne prskalice i sprečava nehotičnoPokretanje urežaja.

Prelivni ventil sa prekidačem za pritisak

Prelivni ventil sprečava prekoračenje dozvoljenog radnog pritiska.

Kada se poluga ručne prskalice pusti, prekidač za pritisak isključuje pumpu i zaustavlja mlaz visokog pritiska. Kada se poluga povuce, pumpa se ponovo uključuje.

Uredaj je nedovoljno zaptiven

Mala propusnost uredaja je tehnicki uslovljena. U slučaju jače propusnostiOCRatite se ovlascenoj servisnoj sluzbi.

Deterdžent se ne usisava

Koristite cev za prskanje sa regulacijom pritiska (Vario Power). Cev za prskanje okrenite u položaj "Mix".
Proverite podesenost regulatora za doziranje deterdženta.
Očistite filter na crevu za usisavanje deterdženta.
Proverite da li je crevo za usisavanje deterdženta presavijeno.

Tehnicki podaci

Priključak za vodu
Dovodna temperatura (maks.)	°C 40
Dovodni protok (min.) l/min	10
Dovodni pritisak (maks.) MPa	1,2
Električni priključak
Napon 1~50/60 Hz	V 220	-240
Priključna snaga kW 2,1
Maksimalno dopuštena impendancija struje Zmax	Ohm (0,355 + j x 0,222)
Mrežni osigurač (inertan) A	10
Klasa zašite II
Stepen zašite IP X5
Podaci o snazi
Radni pritisak MPa 12,5
Maks. dozvoljeni pritisak MPa	14
Protok vode l/min 6,7
Dimenzije i težine
Dužina	mm	315
Širina	mm	345
Visina	mm	860
Težina u stanju spremon za rad, sa priborom	kg	11,4
Protok sredstva za Čišćenje	l/min	0 - 0,3
Povratna udarna sila ručnog pištolja za prskanje	N	20
Izračunate vrednosti prema EN 60335-2-79
Vrednost vibracije na ruci Nepouzdanost K	m/s2m/s2	< 2,50,3
Nivo zvučnog pritiska LpA Nepouzdanost KpA	dB(A)dB(A)	782
Nivo zvučne snage LWA + nepouzdanost KWA	dB(A)	93
