Pozor

Opozorilo glede omrežnih priključkov

• Uporabite prilożeni napajalni kabel. Če uporabite drugi kabel, se prepričajte, da ustreza lokalmenu omrežju.

Za uporabnike v ZDA

Če ne uporabite ustreznega kabla, ta monitor ne bo ustrezal obveznim standardom FCC.

Za uporabnike v Veliki Britaniji

Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo.

Primeri raznih vrst vtikačev

za 100 do 120V

za 200 do 240V

samo za 240V

Oprema naj bo namescena blizu lahko dostopne vticnice.

Namestitev

Ne namesčajte in ne pušćajte monitorja:

• na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali negosredno na soncu. Izpostavljanje monitorja izjemnim temperaturam, kot npr. v avtomobilih, parkiranih negosredno na soncu ali blizu ogrevanja, lahko povzrocijo deformacije ohisja ali nepravilno delovanje.
• na mestih izpostavljenih mehanskim vibracijam ali sunkom.
• v blizini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.
• na krajih, kjer so pretirane koliçine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zašcitro proti prahu in umazaniji v zraku. V nasprotnemprimeru lahko pride do napak pri delovanju.

To enoto postavite na ravno povrsino. Ne postavlajte je na neravno povrsino kot je na primer rob pisalne mize. Če del te enote štrli iz takšne povrsine, lahko pade ali povzroci škodo in poskodbe.

Ravnanje z LCDzaslonom

• Ne izpostavljaje LCD zaslona soncu, ker se zaslon lahko poškoduje. Pazite, kadar postavljate zaslon v blizino okna.
• Ne pritiskajte in ne praskajte LCD zaslona. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroci, da zaslon izgubi enotnost ali pa napake pri delovanju LCD plošće.
• Ce monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon se vrne v normalno stanje, ko se temperatura dvigne do obicajne delovne visine.
• Ce je na zaslonu za dljeČasa prikazana ista slya, se lahko za nekajČasa pojavijo ostanki slike. Ostanki slike počasi izginejo.
• LCD plošča se med delovanjem segreje. To ni napaka v delovanju.

Opomba glede LCD (prikazovalnik s tekočimi kristali)

Prosimo upostevajte, da je LCD zaslon izdelan z zelo natančno technologijo. Lahko se dogodi, da se na LCDzaslonu trajno pojavijo temne ali svetle točke (rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi. To ni napaka v delovanju.

(Efektivne tocke: več kot 99,99%)

Vzdrževanje

• Pred pričektom Čišćenja monitorja, iztaknite napajalni kabel iz vtičnice.
• LCD zaslon očistite z mehko krpo. Če uporabljate tekocino za Čišcenje stekla, ne uporabljaje Čistil, ki vsebujejo protistatične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.
• Cistite ohišje, plošćo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praskov ali raztopin, kot sta alkohol in bencin.
• Ne drignite, ne dotikajte se in ne trkajte po povrsini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroci praske na slikovni cevi.
• Upostevajte, da se kakovost materiala ali premaza LCDzaslona lahko poslabsa, ce je monitor izpostavljen hlapljivim raztopinam kot so insekticidi ali pa daljsemu stiku z gumo ali polvinilnimi materiali.

Transport

• Izklopite vse kable iz monitorja in ga dobro primite z obema rokama, ko ga prenašate. Če monitor izpustite, se lahko poskodujete, prav takto se lahko poskoduje monitor.
• Kadar transportrate monitor zaradi popravila ali dostave, uporabite originalno embalazo.

Montaža na steno ali vgradni nosilec

Če nameravate prikazovalnik montirati na steno ali vgradni nosilec, se pred tem posvetujete s kvalificiranim osebjem.

Odlaganje monitorja med odpadke

• Monitorja ne smete odložiti med druge gospodinjske odpadke.
• Fluorescenčna cev v monitorju namreč vsebujeŽivo srebro. Odstranitev monitorja mora biti opravljena skladno s predpis i vašega lokalnegа sanitarnega organa.

Deli monitorja in elementi za nastavljanje

Zanadaljnpe podrobnosti glej strani v oklepajih.
(napajalno) stikalo in nadzorne tipke se nahajao na sprednji strani monitorja desno spodaj.

Sprednja stran monitorja

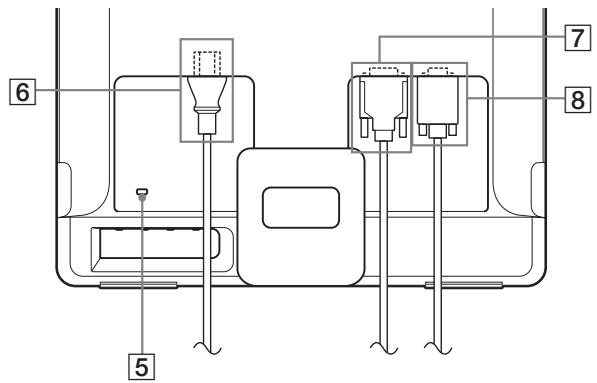

Zadnja stran zaslona

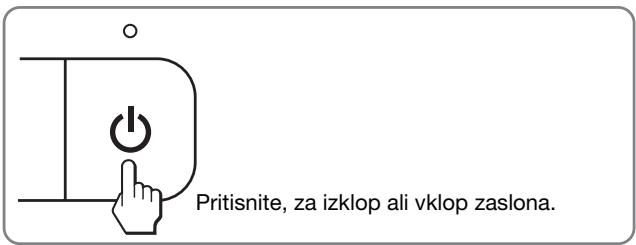

1 (Napajalno) stikalo in indicator (strani 7, 15)

Za vklop ali izklop zaslona pritisnite stikalo (napajalno).

Ko je monitor prižgan, indicator sveti zeleno, ko je monitor v stanju varčevanja energia, indicator sveti rumeno.

Gumb MENU (strani 9, 10)

Ta gumb odpre ali zapre glavni meni.

Prav takolahko vklopite fungcijo DDC/CI s pridržanjem tega gumba za več kot 8 sekund.

3 / gumbi (stran 10)

Ti gumbi delujejo kot / gumbi, ko je izbran ustrezni elementmenija inkoopravljate nastavitve.

4 Gumb OK (stran 10)

Ta gumb izbere element ali opravi nastavitve v meniju. Gumb INPUT (stran 8) (samo SDM-E76D/SDM-E96D) Ta gumb preklaplja video vhodni signal med INPUT1 in INPUT2, kadar sta na monitor priključena dva računalnika.

5 Odprtina za varnostno ključavnico

V odprtino za varnostno ključavnico se namesti varnostni
Kensington Micro Saver Security System.
Micro Saver Security System je blagovna znamka podjetja Kensington.

6 Vhodni konektor za izmenični tok (stran 7)

Priklopite napajalni kabel (prilozen).

7 Vhodni konektor DVI-D (digitalni RGB) za INPUT1 (stran 6) (samo SDM-E76D/SDM-E96D)

Ta konektor privede digitalne RGB video signale, ki so skladni z DVI rev. 1.0.

8 Vhodni konektor HD15 vhodni konektor (analogni RGB) (stran 6)

Ta konektor dovaja RGB video signale (0,7 Vp-p, positivne) in SYNC signale.

Nastavitev

Preden uporabite monitor preverite, ce so v vašem kartonu naslednje stvari:

• LCD monitor
• Napajalni kabel
• HD15-HD15 kabel za video signal (analogni RGB)
• DVI-D kabel za video signal (digitalni RGB) (samo SDM-E76D/SDM-E96D)
  Kabelska gezica
• CD-ROM (pomožni programi za Windows/Macintosh, Navodila za uporabo, itd.)
• Garancijski list
• Navodila za hitro nastavitev

Nastavitev 1: Uporabite priloženi podstavek

Uporabite podstavek

Razprit podstavek.

Opozorilo

Stojalo je tovarnisko zloženo. Prepričajte se, da prikazovalnika ne postavite vertikalno na stojalo. Sicer se lahko prikazovalnik prekucne.

Uporabite združljivi podstavek VESA

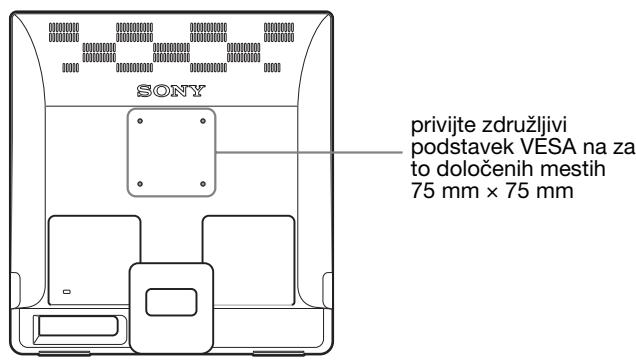

Pri uporabi združljive montažne ročice ali podstavka VESA, ki nista bila prilozena, za pritrditev uporabite odgovarjacoce vijake VESA.

Monitor lahko uporabljate s prilozenim stojalom ali brez njega.

Nastavitev 2: Prikljucite monitor na vaš računalnik

Pred prikljucitvijo izklopite monitor in računalnik.

Opombe

• Ne dotikajte se nožic kabla konektorja za video signal, ker lahko zvjete nožice.
• Preverite, ce se HD15 konektor privilega, da se boste takio izognili zvijanju nozic na konektorju video signala.

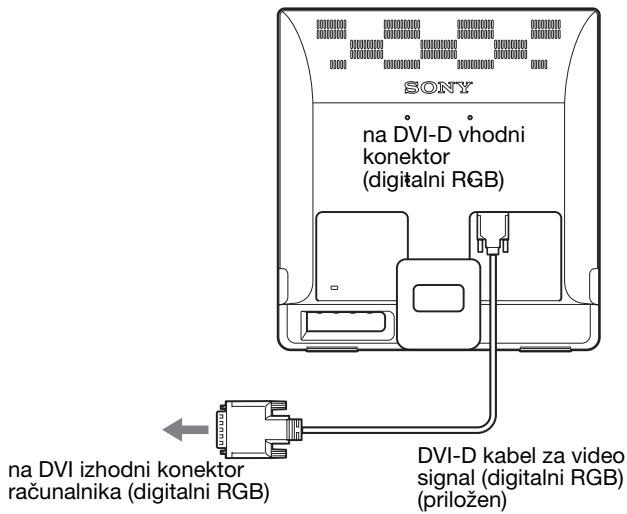

■ Prikljucite računalnik opremljen z izhodnim konektorjem DVI (digitalni RGB) (samo SDM-E76D/SDM-E96D)

S prilozenim DVI-D video signalnim kabom (digitalni RGB) prikljucite računannik na DVI-D vchodni konektor monitorja (digitalni RGB).

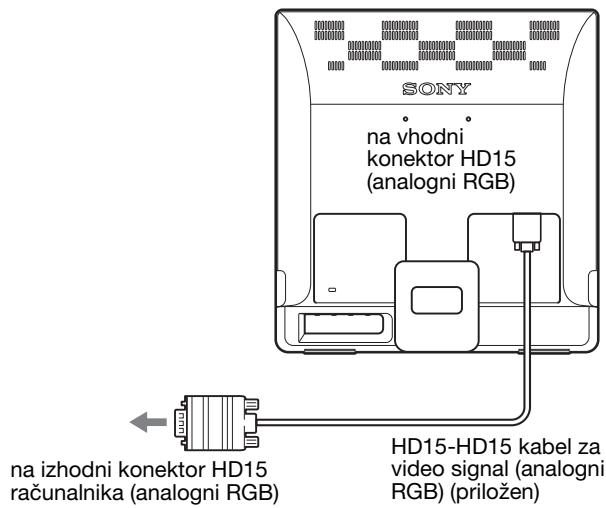

■ Prikljucite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB)

S prilozenim HD15-HD15 video signalnim kablom (analogni RGB)
prikljucite računalnik na HD15 vchodni konektor monitorja (analogni RGB).

Nastavitev 3: Priključite napajalni kabel

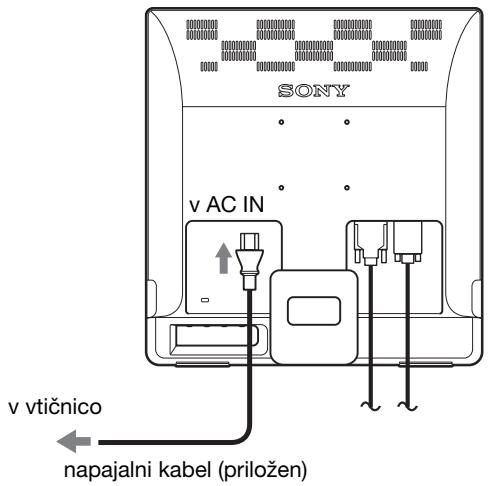

Pri izklopljenem monitorju in računalniku, majprej vtaknite napajalni kabel v monitor, potem pa v vticnico.

Nastavitev 4:Zavarovanje kabla

Povežite kable.

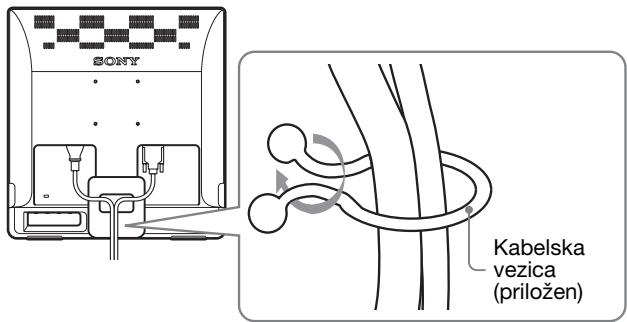

Kable povežite z uporabo dobavljenih kabelskih vezic.

llustracija zadnjega dela monitorja, ki je prikazana na tem mestu, prikazuje SDM-E76D. Isto velja za ostale modele.

Nastavitev 5:Vklopite monitor in računalnik

Pritisnite stikalo (napajalno).

indicator (napajanja) monitorja zasveti v zeleni barvi.

Namestitev văsega monitorja je končana. Po potrebini nastavite sliko z uporabo tipk na monitorju.

Če se na zaslonu ne pojaví slika

• Preverite,Če sta napajalni kabel in video signalni kabel pravilno prikljucena.
• Ce se nazaslonu povavi NO INPUT SIGNAL:

Racunalnik je v stanju varčevanje energia. Pritisnite tipko na tipkovnici ali premaknite miško.

• Ce se na zaslonu pojavi CABLE DISCONNECTED:
  Preverite ali je video signalni kabel pravilno priključen.
• Ce se na zaslonu pojavi OUT OF RANGE:

Prikljucite star monitor. Nato nastavite računalnisko grafínco kartico v naslednjih območjih.

	Analogni RGB	Digitalni RGB (samo SDM-E76D/SDM-E96D)
Horizontalafrekenca	28-80 kHz	28-64 kHz
Vertikalnafrekenca	56-75 Hz	60 Hz
Resolucija	1280 × 1024 ali manj	1280 × 1024 ali manj

Zanadaljnje informacije o sporocilih na zaslonu, glej

»Simptomi težav in njihovo odpravljanje« na strani 17.

Ni potrebe po dodatnih gonilnikih

Monitor je skladen z »DDC« Plug & Play standardom in samodejno zazna vse informacione o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika.

Ko boste prvič vkljucili vaš računalnik, potem ko ste priklopili monitor, se na zaslonu lahko prikaže šarovnik za nastavitev. V tem primuru sledite navodilom na zaslonu. Samodejno se izbere monitor Plug & Play, takao da je možna takojšnja uporaba tega monitorja.

Vertikalna frekventa se nastavi na 60Hz

Ker migetanje monitorja ni opazno, ga lahko uporabite tak'sega kot je. Ni potrebno nastavljati vertikalne frekvence na kaksno posebno visoko vrednost.

Nastavitev nablona

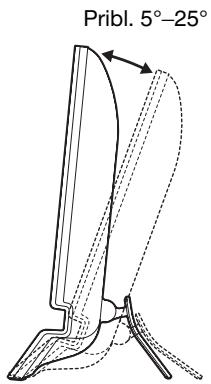

Tazaslon lahko nastavljamo med kotoma, ki sta navedena spodaj.

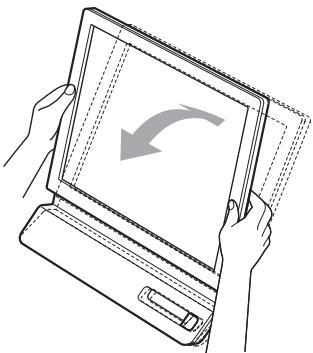

Primitespodnji del LCDzaslona in nato nastavite naklon.

OK/INPUT

Za udobno uporabo zaslona

Ta zaslon je oblikovan takto, da lahko nastavite ustrezen kot gledanja. Nastavite kot gledanja vašega zaślona glede na visino mize in stola takto, da se zaslon ne blešci.

Opozorilo

Pri nastavljanju naklona ekrana zagotovite, da prikazovalnika ne spustite ali da vam ne pade z mize.

Izbira vchodega signala (gumb INPUT) (samo SDM-E76D/SDM-E96D)

Pritisnite gumb INPUT .

Vstopni signal se spremeni vsakič, ko pritsnete ta gumb.

Sporocilo na zaslonu (se pojavi za okoli 5 s v levem zgornjem kotu.)	Konfiguracija vchodnega signala
INPUT1: DVI-D	DVI-D vchodni konektor (digitalni RGB) za INPUT1
INPUT2: HD15	vhodni konektor HD15 (analogni RGB) za INPUT2

Prilagajanje vašega monitorja

Pred prilagajanjem

Povežite monitor in računalnik in ju vklopite.
Pocakajte majmanj 30 minut preden pričnete z nastavljanjem.

Številne nastavitve lahko opravite s pomočjo menijev nazaslonu.

Pomikanje poPTHJU

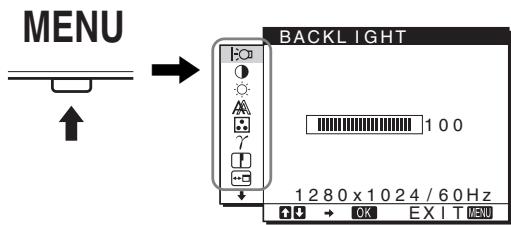

Pritisnite gumb MENU za prikaz glavnega menija na vašemzaslonu. Glej stran 10 za dodatne informacije o uporabi gumba MENU.

Uporabite tipki / in OK, da izberete ikone v zgornji ilustraciji glavnega menija. Prikaze se naslednji 1\~10 meni. Pritiskajte navzdol , dokler se pokazejio ikone v meniju 9 in 10. Poglejte stran 10 za vec informacij o uporabi tipk / in OK.

1 BACKLIGHT stran 10

Izberite BACKLIGHT za nastavitev osvetlitve ozadja.

2 CONTRAST (stran 10)

Izberite CONTRAST za nastavitev kontrasta slike.

3 BRIGHTNESS

(stran 11)

Izberite BRIGHTNESS za nastavitev osvetlitve (nivo crne barve).

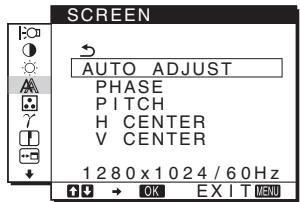

4 SCREEN A (strain 11)

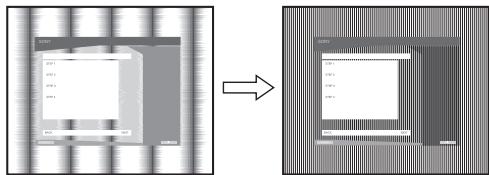

Izberite SCREEN meni za nastavitev ostrine slike (faza/razločljivost) ali njeno sredinsko poravnavo (vodoravni/navpični položaj).

5 COLOR (stran 13)

Izberite COLOR meni za
nastavitev temperature
barve slide. Tako nastavite
odtenek zaslona. Ko je
COLOR nastavljena na
sRGB, ne morete
nastavljati CONTRAST,
BRIGHTNESS ali
GAMMA.

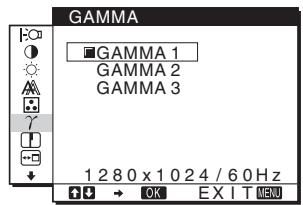

6 GAMMA (stran 13)

Izberite GAMMA za nastavitev barvne senceptide.

7 SHARPNESS (stran 13)

Izberite meni SHARPNESS, da nastavite ostrino robov sik.

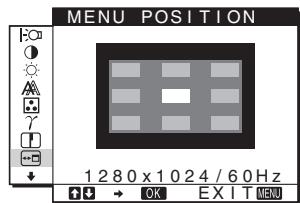

8 MENU POSITION (stran 13)

Izberite MENU
POSITION za menjavopoložajaomensa nazaslonu.

9 INPUT SENSING

(stran 14) (samo SDM-E76D/SDM-E96D)

Monitor samodejno zazna
vhodni signal na vchodnem
priključku in samodejno
zamenja vchod preden
monitor preide v način
varčevanja z energhijo.

10 LANGUAGE

(stran 14)

Izberite meni

LANGUAGE, Če Želite spremeniti jezik menijev ali sporocil.

11 Drugi meniji (stran 14)

Nastavitev naslednjih elementov z menija.

• RESET
• MENU LOCK On

Z uporabo gumbov MENU, / , in OK

1 Prikažite glavni meni.

Za prikaz glavnega menija na vašem zaslonu, pritisnite gumb MENU.

MENU

2 Izberite meni, s katerim zelite nastavljati.

Zaprakashizbranega menija pritisnite gumbe / Pritisnite gumb OK za izbiro elementa vmeniju.

3 Urejanje menijev.

Pritisnite gumba / , da izvedete nastavitve. Nato pritisnite gumb OK.

Ko pritsinete gumb OK, se nastavitev shrani, nato se prikaže prejšnji meni.

4 Zaprite meni.

Z enkratnim pritiskom na gumb MENU se vrine v normalni prikaz. Če gumba ne pritisnete, se meni po cca. 45 s zapre sam.

Vračanje nastavitev na izhodišće vrednosti

Nastavitve lahko vrnete na izhodisčne vrednosti z uporabo menija RESET. Glej stran 14 za dodatne informacije glede vračanje na izhodisčne vrednosti.

Nadzor monitorja s strani računalnika

Pridrzite gumb MENU za najmanj 5 sekund. Na zaslonu se bodo pojavile trenutne nastavitve Po 3 sekundah je nastavitve DDC/CI vklopljena ali izklopljena, kot je pri Kazakhstan spodaj.

Sporočila na zaslonu (pojavivo se trenutno)
DDC-CI: ON (tovarniške nastavitve)	Omogoča računalniku nadzor nastavitvam menija.
DDC-CI: OFF	Ne omogoča računalniku nadzor nastavitvam menija.

Opomba

Ta funkcjja se pojav si mo na računalniku, ki podpira funkcjio DDC/CI (Display Data Channel Command Interface).

Nastavite osvetlitve ozadja (BACKLIGHT)

Če je zaslon presvetel, nastavite osvetlitev ozadja, da bo zaslon bolje viden.

1 Pritisnite gumb MENU.

Na zaslonu se prikaze glavni meni.

2 Pritisnite gumba / za izbiro (BACKLIGHT) in pritisnite gumb OK.

Nastavitev Črnega nivoja slike (BRIGHTNESS)

Nastavite osvetlitev slide (nivo Črne barve).

Opozorilo

Ko je COLOR nastavljena na sRGB, ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

1 Pritisnite gumb MENU.

Na zaslonu se prikaze glavni meni.

2 Pritisnite gumba / , da izberete (BRIGHTNESS) in pritisnite gumb OK.

Na zaslonu se prikaze meni BRIGHTNESS.

3 Pritisnite gumba / , da nastavite svetlost in pritisnite gumb OK.

Nastavitev ostrine slike in sredinska poravnava (SCREEN) (samo analogni RGB signal)

■ Funkcija samodejne nastavitve kakovostislike

Ko monitor sprejme vchodni signal, samodejno nastavi položaj in ostrino slike (faza/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika (stran 15).

Opombe

• Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le stikalo (napajanja).
• Morda bo slika v tem trenutku migetala, vendar to ni motnja. Preprosto počakajte nekaj trenutkov, dokler se nastavitev ne zakljuci.

Če se vam zdi, da funkcija samodejne nastavitve kakovosti slike tega monitorja ni popolnama nastavila slike,

lahko za trenutni vchodni signal napravite nadaljnje samodejne nastavitve kakovosti slike. (Glejte AUTO ADJUST spodaj.)

Če so za kakovost slike potrebne nadalnjene nastavitve,

Rocno lahko nastavite ostrino slike (faza/razločljivost) in položaj (vodoraven/navpicen položaj).

Te nastavitve se shranijo v pomnilnik in se samodejno priklicejo, kadarkoli monitor sprejme isti vchodni signal. Te nastavitve je potrebno ponoviti, ce spremenite vchodni signal po ponovni prikljucitvi računalnika.

Za trenutni vchodni signal (AUTO ADJUST) napravite nadaljnje samodejne nastavitve kakovosti slike

Nastavite optimalno fazo, razločljivost (pitch) in horizontalno/vertikalno pozicijo za trenutni vchodni (input) signal.

1 Pritisnite gumb MENU.

Nazaslonu se prikaze glavni meni.

2 Pritisnite gumba / za izbiro (SCREEN) in pritisnite gumb OK.

Na zaslonu se prikaže meni SCREEN.

3 Pritisnite gumba / , da izberete AUTO ADJUST in pritisnite gumb OK.

Na zaslonu se pojaveni AUTO ADJUST.

4 Pritisnite gumb / za izbiro ON ali OFF in nato pritisnite gumb OK.

• ON: Ustrezno nastavite fazo zaslona, razločljivost ter vodoravni/navpični položaj za trenutni vchodni signal ter jih shranite.

Opozorilo

Če vklopite monitor aliće se spremeni vchodni signal, bo funkcija AUTO ADJUST samodejno izvedla nastavitve,

OFF: AUTO ADJUST funkcije ni na voljo. Opozorilo

Funkcija AUTO ADJUST deluje samodejno, ko se spreneni vchodni signal

5 Pritisnite gumba / , da izberete in pritisnite gumb OK.

Vrnite se v zaslon meni.

Ročna nastavitev ostrine spline (PITCH/PHASE/H CENTER/V CENTER)

Ostrino slike lahko nastavite kot sledi. Ta nastavitev deluje, ko je računalnik priključen na izhodni konektor HD15 monitorja (analogni RGB).

1 Nastavite razločljivost na 1.280 × 1.024 na računalniku.

2 Naložite CD-ROM.

3 ZaZenite CD-ROM.

Za uporabnike Windows

Kodelujesamodejni potek:

Izberite področje, gezik in model in kliknite Orodje za nastavitve monitorja (UTILITY).

4 Kliknite nastavitev - Adjust in potrnite trenutno resolucijo (zgornja vrednost) in priporočljivo resolucijo (spodnja vrednost), in kliknite naprej - Next.

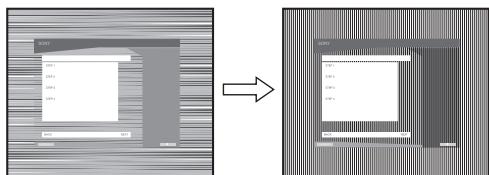

Testna mreza za pojav razlochljivosti - PITCH.

5 Pritisnite tipko MENU.

Nazaslonu se prikaze glavni meni.

6 Pritiskajte tipki / za izbiro (SCREEN), nato pritisnite tipko OK.

Nazaslonu se pojavimi meni SCREEN.

7 Pritiskajte tipki / za izbiro PITCH, nato pritsnite tipko OK.

Na zaslonu se prikaže nastavitveni meni PITCH.

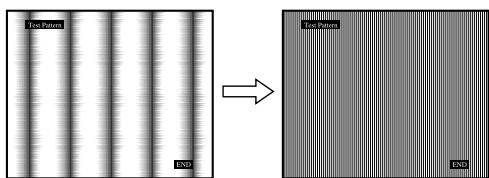

8 Pritiskajte tipko / tolikokrat, da izginejo vertikalni pasovi.

Nastavlajte tolikoČasa, da vertikalni pasovi izginejo.

9 Pritisnite tipko OK.

Nazaslonu se prikaze glavni meni.

Če se preko vsega zaslona pojavijo horizontalni pasovi, nastavite PHASE z naslednjimi postopki.

10 Kliknite naprej »Next«.

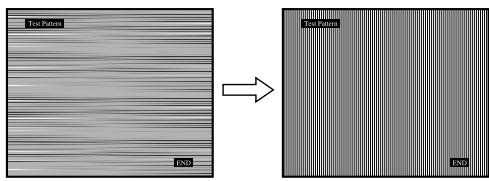

Testna mreza za pojav - PHASE.

11 Pritiskajte tipki / za izbiro PHASE, nato pritsnite tipko OK.

Na zaslunu se prikaze nastavitveni meni PHASE.

12 Pritiskajte tipki / tolikokrat, da dosezete minimalne horizontalne pasove.

Nastavlajte toliko chasa, da dosezete minimalne horizontalne pasove.

13 Pritisnite tipko OK.

Nazaslonu se prikaze glavni meni.

14 Kliknite naprej »Next«.

Testna mreža za pojav - CENTER.

15 Pritiskajte tipki / za izbiro H CENTER ali V CENTER, nato pritsnite tipko OK.

Na zaslonu se prikaže nastavitveni meni H CENTER ali V CENTER.

16 Pritiskajte tipki / za izravnavo preizkusnega vzrorca zaslona na sredino.

17 Kliknite naprej »Next«.

Za izklop testnega vzorca kliknite konec- End*ali izhod- IZHOD*.

Če samodejni potek ne deluje:

1 Odpritefunkcijo moj računalnik« in z desno tipkona računalniški miški kliknite na ikono CD-ROM. Pojdite na Explorer« in odprit ekono CD-ROM.

2 Odprit [Utility] in potem izberite [WINDOWS].

3 Start [WIN Utility.EXE].

Pojavi se preizkusni vzorec. Pobjite na korak 4.

Za uporabnike Macintosh

1 Odprit CD-ROM.

2 Odprit [Utility] in potem izberite [MAC].

3 Odprit [MAC UTILITY] in potem vklopite [MAC_CLASSICUTILITY] ali [MAC OSXUTILITY].

Pojavi se preizkusni vzorec. Pobjite na korak 4.

4 Pritisnite tipko MENU.

Na zaslonu se prikaze glavni meni.

5 Pritiskajte tipki / za izbiro (SCREEN), nato pritisnite tipko OK.

Na zaslonu se pojaveni SCREEN.

6 Pritiskajte tipki / za izbiro PHASE, nato pritsnite tipko OK.

Na zaslonu se prikaze nastavitveni meni PHASE.

7 Pritiskajte tipki / tolikokrat, da dosezete minimalne horizontalne pasove.

Nastavlajte tolikoČasa, da dosežete minimalne horizontalne pasove.

8 Pritisnite tipko OK.

Na zaslonu se prikaze glavni meni.

Če se preko vsega zaslona pojavijo navpični pasovi, nastavite (postavitev) - PITCH z naslednjimi postopki:

9 Pritiskajte tipki / za izbiro PITCH, nato pritsnite tipko OK.

Na zaslonu se prikaže nastavitveni meni PITCH.

10 Pritiskajte tipko / tolikokrat, da izginejo vertikalni pasovi.

Nastavlajte tolikoČasa, da vertikalni pasovi izginejo.

11 Pritisnite tipko OK.
Na zaslonu se prikaze glavni meni.
12 Pritiskajte tipki ↓/↑ za izbiro H CENTER ali V CENTER, nato pritsinite tipko OK.
Na zaslonu se prikaže nastavitveni meni H CENTER ali V CENTER.
13 Pritiskajte tipki / za izravnavo preizkusnega vzrorcazaslona na sredino.
14 Kliknite konec - >END « na zaslonu, za izklop preizkusnega vzorca.

Nastavitev temperature barve (COLOR)

Nivo barve belega polja slike lahko izberete iz nastavitve privzete temperature barve.

Po potrebi lahko tocno nastavite temperaturo barve.

Zeleno temperaturo barve lahko nastavite za vsak način svetlosti zaslona.

1 Pritisnite gumb MENU.

Na zaslonu se prikaze glavni meni.

2 Pritisnite gumba / za izbiro (COLOR) in pritisnite tipko OK.

Ko izberete sRGB se barve nastavijo na profil sRGB. (sRGB barvna nastavitev je industrijski standard protokola barvnegaprostora, ki je namenjen za računalniške izdelke.) Če izberete sRGB , morajo biti barvne nastavitve vašega računalnika nastavljene na sRGB profil.

Opombe

• Če prikrjuceni računalnik ali druga oprema nista skladna s sRGB, ne morete nastaviti barve na sRGB profil.
• Ko je COLOR nastavljena na sRGB, ne morete nastvljati CONTRAST, BRIGHTNESS ali GAMMA.

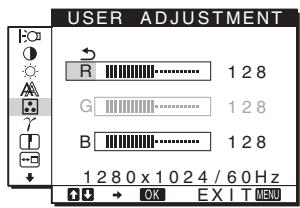

Točna nastavitev temperature barve (USER ADJUSTMENT)

1 Pritisnite gumba / , da izberete ADJUST in pritisnite tipko OK.

Na zaslonu se prikazejni USER ADJUSTMENT.

2 Pritisnite gumba / , da izberete R (rdeča) ali B (modra) in pritisnite gumb OK. Nato pritisnite gumba / , da nastavite temperaturo barve in pritisnite gumb OK.

Ker ta nastavitev z dviganjem in spuščanjem R in B komponent spreminja temperaturo barve glede na G (zelena), je G komponenta fiksna.

3 Pritisnite gumba / , da izberete , nato pritisnite tipko OK.

Nova nastavitev barve se shrani v pomnilnik za USER in se samodejno prikliče, ko je izbran USER.

Na zaslonu se prikaze glavni meni.

Spremembaga nastavitve (GAMMA)

Barvno senco slike nazaslonu lahko povežete z izvirno barvno senco slike.

Opozorilo

Ko je COLOR nastavljena na sRGB, ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

1 Pritisnite gumb MENU.
Na zaslonu se prikaze glavni meni.
2 Pritisnite gumba / za izbiro (GAMMA) in pritisnite gumb OK.
Na zaslonu se prikaže meni GAMMA.
3 Pritisnite gumba / , da izberete zeleni način in pritisnite gumb OK.

Nastavitev ostrine (SHARPNESS)

Nastavitev izostritve roba sik, itd.

1 Pritisnite gumb MENU.
Na zaslonu se prikaze glavni meni.
2 Pritisnite gumba / za izbiro (SHARPNESS) in pritisnite gumb OK.
Na zaslonu se prikaže meni SHARPNESS.
3 Pritisnite gumba / , da nastavite ostrino in pritisnite gumb OK.

Položaj.), na zaslonu lahko spremenite,Če vam zastira sliko na zaslonu.

1 Pritisnite gumb MENU.

Na zaslonu se prikaze glavni meni.

2 Pritisnite gumba / za izbiro (MENU POSITION) in pritisnite gumb OK.

Na zaslonu se prikaže meni MENU POSITION.

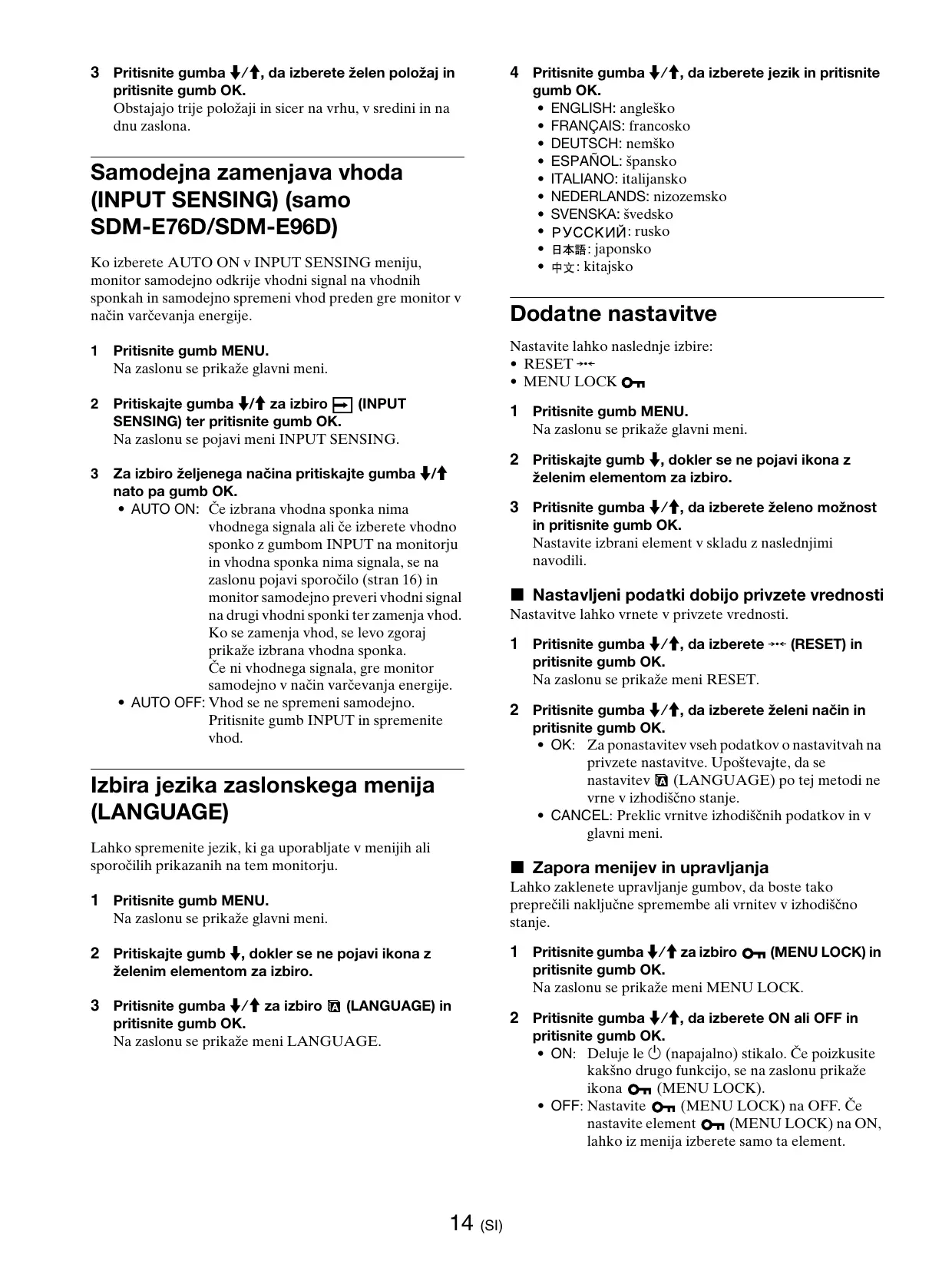

3 Pritisnite gumba / , da izbereteŽelen položaj in pritisnite gumb OK.

Obstajajo trije položaji in sicer na vrhu, v sredini in na dnu zaslona.

Samodejna zamenjava vhoda (INPUT SENSING) (samo SDM-E76D/SDM-E96D)

Ko izberete AUTO ON v INPUT SENSING meniju, monitor samodejno odkrije vchodni signal na vchodnih sponkah in samodejno spremeni vchod preden gre monitor v način varčevanja energia.

1 Pritisnite gumb MENU.

Nazaslonu se prikaze glavni meni.

2 Pritiskajte gumba / za izbiro (INPUT SENSING) ter pritisnite gumb OK.

Na zaslonu se pojavi meni INPUT SENSING.

3 Za izbiro Željenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

• AUTO ON: Če izbrana vchodna sponka nima vchodnega signala ali Če izberete vchodno sponko z gumbom INPUT na monitorju in vchodna sponka nima signala, se nazaslonu pojaví sporocilo (stran 16) in monitor samodejno preveri vchodni signal na drugi vchodni sponki ter zamenja vchod. Ko se zamenja vchod, se levo zgoraj prikaže izbrana vchodna sponka. Če ni vchodnega signala, gre monitor samodejno v način varčevanja energia.

• AUTO OFF: Vhod se ne spremeni samodejno. Pritisnite gumb INPUT in spremenite vhod.

Izbira gezika zaslonskega.), (LANGUAGE)

Lahko spremenite jezik, ki ga uporabljate v menijih ali sporocilih prikazanih na tem monitorju.

1 Pritisnite gumb MENU.
Nazaslonu se prikaze glavni meni.
2 Pritiskajte gumb , dokler se ne pojavikona z zeelenim elementom za izbiro.
3 Pritisnite gumba / za izbiro (LANGUAGE) in pritisnite gumb OK.

Na zaslonu se prikaže meni LANGUAGE.

4 Pritisnite gumba / , da izberete jezik in pritisnite gumb OK.

• ENGLISH: anglesko
  FRANÇAIS: francosko
• DEUTSCH: nemško
• ESPANOL: spansko
  ITALIANO: italijansko
• NEDERLANDS: nizozemsko
  SVENSKA: svedsko
• PYCKNI:rusko
• 日本語：japonsko
• 中文：kitajsko

Dodatne nastavitve

Nastavite lahko naslednje izbire:

• RESET
• MENU LOCK On

1 Pritisnite gumb MENU.

Nazaslonu se prikaze glavni meni.

2 Pritiskajte gumb , dokler se ne pojavikona za zeilenim elementom za izbiro.
3 Pritisnite gumba / , da izbereteŽeleno možnost in pritisnite gumb OK.

Nastavite izbrani element v skladu z naslednjimi navodili.

Nastavljeni podatki dobijo privzete vrednosti

Nastavitve lahko vnete v privzete vrednosti.

1 Pritisnite gumba / , da izberete (RESET) in pritisnite gumb OK.

Na zaslonu se prikaze meni RESET.

2 Pritisnite gumba / , da izberete zeleni način in pritisnite gumb OK.

• OK: Za ponastavitev vseh podatkov o nastavitvah na privzete nastavitve. Upostevajte, da se nestavitev (LANGUAGE) po tej metodi ne vrne v izhodišno stanje.
• CANCEL: Preklic vrnitve izhodiščnih podatkov in v glavni meni.

■ Zapora menijev in upravljanja

Lahko zaklenete upravljanje gumbov, da boste tako prepreci li naključne spremembe ali vrnitev v izhodisćno stanje.

1 Pritisnite gumba / za izbiro (MENULOCK) in pritisnite gumb OK.

Na zaslonu se prikaže meni MENU LOCK.

2 Pritisnite gumba / , da izberete ON ali OFF in pritisnite gumb OK.

• ON: Deluje le (napajalno) stikalo. Če poizkusite kakšno drugo funkcjio, se na zaslonu prikaže ikona (MENU LOCK).
• OFF: Nastavite (MENU LOCK) na OFF. Če nastavite element (MENU LOCK) na ON, lahko iz menija izberete samo ta element.

Tehniche značilnosti

Funkcija varčevanja energije

Ta monitor izpolnjupe priporocila za varcevanje energije, dolocenih s strani VESA, ENERGY STAR in NUTEK. Ce je monitor prikljucen na računalnik ali video graficno plošco, ki je skladna z DPMS (Display Power Management Standard) za analogni vchodni prikljucek/DMPM (DVI Digital Monitor Power Management) za digitalni vchodni prikljucek, bo monitor samodejno zmanjsal porabo energije, kot je prikazano spodaj.

Način napajanja	Poraba energije	(napajalni) indicator
normalno delovanje	38W(maks.)	zelen
	(SDM-E76A/SDM-E76D)
	44W(maks.)
	(SDM-E96A/SDM-E96D)
aktiven izklopljen* (globoko spanje)**	1,0 W (maks.)	oranžen
napajanje izklopljeno	1,0 W (maks.)	izklop

• Ko vas računalnik vstopi v način «aktivno izklopljen», jevhodni signal prekinjen in na zaslonu se pojav sporocilo NO INPUT SIGNAL. Po 5 s monitor vstopi v način varčevanja energia.
  ** »Globoko spanje« je nacin varčevanja energia, dolocen s strani Environmental Protection Agency.

Funkcija samodejne nastavitve kakovosti slike (samo analogniRGB signal)

Ko monitor sprejme vchodni signal, samodejno nastavi položaj in ostrino slide (fazo/razločljivost) in zagotovi, da se na zaslonu povapi jasna slika.

Tovarniška nastavitev

Ko monitor sprejme vchodni signal, samodejno uskladi signal z enim od tovarnisko nastavljenih načinov, ki so shranjeni v pomnilniku monitorja in tak zozagotovi visoko kakovostno sliko na sredini zaslona. Če vchodni signal ustreza tovarnisko nastavljenemu, se slya z ustreznimi izhodišćnimi nastavitvami samodejno povaji na zaslonu.

Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve

Ko monitor sprejme vchodni signal, ki se ne ujema s tovarnisko nastavljenimi načini, se aktivira funkcjija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojaví jasna slya (v naslednjih frekvenčnih področijih monitorja):

Horizontala frekvenca: 28 - 80kHz

Vertikalna frekvenca: 56-75 Hz

Ko monitor prvic sprejme vhodne signale, ki ne ustrezajo tovarnisko nastavljenim naacinom, lahko monitor potrebuju več casa za prikaz slide na zaslonu kot obicajno. Podatki za nestavitev so samodejno shranjeni v pomnilnik, takdo ba monitor naslednjic deloval na enak način, kot ce monitor sprejme signal, ki ustreza tovarnisko nastavljenemu načinu.

Opozorilo (samo SDM-E76D/SDM-E96D)

Digitalnih RGB signalov DVI-D vhodnega konektorja za INPUT1 ni potrebno nastavljati.

Če ste ročno nastavili fazo, razločljivost (pitch) in pozicije slike, medtem, ko je bil izbran OFF na AUTO ADJUST.

Za nekatere vhodne signale funkcija samodejne nastavitve kakovosti tega monitorja ne nastavi položaja slike, faze inrazločljivosti. V tem primeru lahko roćno nastavitte teprilagoditve (stran 11). Če roćno nastavitte teprilagoditve, se shranijo v pomnilniku kot uporabniški načini in sesamodejno priklćejo, ko monitor sprejmene enake vhodnesignale.

Opombe

• Ko je aktivirana funkcjija samodejne nastavitve kakovosti slike, deluje le stikalo (napajanja).
• Morda bo slika v tem trenutku migetala, vendar to ni motnja. Preprosto pocakajte nekaj trenutkov, dokler se nastavitev ne zakljuci.

Odpravljanje napak

Preden vzpostavite stik s tehnicno pomočjo, si oglejte to poglavje.

Sporocila na zaslunu

V primeru težav z vhodnim signalom se nazaslonu prikaze eno od naslednjih sporocil. Za rešitev problema glej «Simptomi težav in njihovo odpravljanje« na strani 17.

Če se na zaslonu prikaže OUT OF RANGE

To pomeni, da monitor ne podpira vchodnega signala.
Preverite naslednje elemente.

Primer

0INFORMATION

OUT OF RANGE INPUT1:DVI-D xxx.xkHz/xxxxHz

Ce se prikaze »xxx.x kHz/xxx Hz«

To pomeni, da monitor ne podpira horizontalne ali vertikalne frevence.

Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vchodnega signala.

Če se prikaže >RESOLUTION > 1280 × 1024«

To označuje, da monitor ne podpira resolucije (1280× 1024 ali manj).

Če se na zaslonu prikaže NO INPUT SIGNAL

To pomeni, da na vhodu ni signala.

Primer

GO TO POWER SAVE

Monitor bo v prbl. 5 s po prikazu sporocila vstopil v stanje varcevanje energije.

Če se na zaslonu pojaví CABLE DISCONNECTED

To pomeni, da je bil kabel odstranjen.

Primer

GO TO POWER SAVE

Monitor bo v pribl. 45 s po prikazu sporocila vstopil v stanje varcevanje energije.

Simptomi težav in njihovo odpravljanje

Če problemovzroči prikljuceni računalnik ali druga oprema, prosimo, poglejt v ustrezna navodila za to opremo.

Simptom	Preverite naslednje elemente
Ni spline
Če indicator (napajanja) ne sveti ali če se indicator (napajanja) ne prižge, ko je vklopljeno stikalo (napajanja),	Preverite, ali je napajalni kabel priključen pravilno.
Če se na zaslonu pojav CABLE DISCONNECTED,	Preverite, Če je video kabel pravilno priključen in Če so vsi konektorji trdno v svojih vtičnicah (stran 6).Preverite, da niso nožice na konektorjih ukrivljene ali zmečkane.Preverite, da je nastavitev izbire vvoda privalna (stran 8).Priključen je video kabel, ki ni bil dobavljen v naši posiljki. Če priključite kabel, ki ga nismo dobavili mi, se lahko na zaslonu pojav sporočilo CABLE DISCONNECTED, še preden monitor vstopi v način varčevanje energije. To ni napaka v delovanju.
Če se na zaslonu pojav napis NO INPUT SIGNAL ali indicator (napajanja) sveti oranžno,	Preverite, Če je video kabel pravilno priključen in Če so vsi konektorji trdno v svojih vtičnicah (stran 6).Preverite, da niso nožice na konektorjih ukrivljene ali zmečkane.Preverite, da je nastavitev izbire vvoda privalna (str an 8).Probleme povzroča priključeni računalnik ali druga oprema in ne monitorRačunalnik je v načinu varčevanje energije. Pritisnite tipko na tipkovnici ali premaknite miško.Preverite, ali je graficna kartica pravilno vstavljena v računalnik(Posodobite gonilnik vaš grefne Kartice na majnovejšega. Ali pa uskladite verzijo vaš grefne kartice s trenutnim OS.Pri uporabi premosnega računalnika nestavite izhod vašega računalnika na video (za podrobnosti o nestavitvi videokontaktirajte proizvajalca računalnika).Preverite, ali je računalnik vklopljen.Ponovno zaženite računalnik.
Če se na zaslonu prikaže OUT OF RANGE,	Probleme povzroča priključeni računalnik ali druga oprema in ne monitorPreverite, ali je frekvenčno področje znotraj frekvenčnega področja monitorja. Če ste nadomestili stari monitor s tem monitorjem, ponovno priključite stari monitor in nestavite računalniško graficno cartico v naslednjih obsegih:Horizontalno: 28-80 kHz (analogni RGB), 28-64 kHz (digitalni RGB sono za SDM-E76D/SDM-E96D)Vertikalno: 56-75 Hz (analogni RGB), 60 Hz (digitalni RGB sono za SDM-E76D/SDM-E96D)Resolucija:1280 × 1024 ali manj.Zaženite vaš OS v varrem način ter po nestavitvi ločljivosti ponovno zaženite računalnik. Nastavitve varnega načina se rasklujejo glede na vaš OS. Za dodatne informacije se obrnite na proizvajalca računalnika.
Če uporabljate Windows in ste nadomestili stari monitor s tem monitorjem,	Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje: Izberite «SONY« s szeznama proizvajalcev «Izdelovalci« in izberite ime želenega modela iz szeznama «Modeli« v izbirnem oknu za naprave Windows. Če se ime modela tega monitorja ne povjavi na szeznamu «Modeli«, poskusite «Plug&Play«.
Če uporabljate system Macintosh,	Če uporabljate Macintosh adapter (ni dobavlen), preverite, da sta Macintosh adapter in kabel za video signal pravilno priključena.
Slika migeta, se odbija, niha ali je popačena	• Nastavite razločljivost in fazio (stran 11). • Poskusite vklopiti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.
	■ Probleme povzroča praključeni računalnik ali druga oprema in ne monitor • Poglejte v priročnik vaše graficne kartice, kako je potrebno nastaviti monitor. • Potrdite, da monitor podpira graficni način (VESA, Macintosh 19" Color itd.) in frekvenco izhodnega signala. Tudi ěce je frekvenca v pravilnem področju, imajo nekatere graficne kartice preozek sinhronizacijski impulz, da bi prvilno sinhroniziral monitor. • Nastavite osveževanje računalnika (vertikalno frekvenco) takо, da dobite najboljšo:no sliko.
Slika ni ostra	• Nastavite osvetlitev in kontrast (stran 10, 11). • Nastavite razločljivost in fazio (stran 11).
	■ Probleme povzroča praključeni računalnik ali druga oprema in ne monitor • Na vašem računalniku nastavite resolucijo na 1280 × 1024.
Slika ima sence	• Odstranite kabelske podaljske za video kable in/ali video stikalne omarice. • Preverite, ali so vsi konektorji trdno v svojih vtičnicah.
Slika ni na sredini ali ni prave velikosti	• Nastavite razločljivost in fazio (stran 11). • Nastavite položaj slide (stran 11). Upostevacjte, da nekateri video načini ne zapolnijo zaslona do vogalov.
Slika je premajhma	■ Probleme povzroča praključeni računalnik ali druga oprema in ne monitor • Na vašem računalniku nastavite resolucijo na 1280 × 1024.
Slika je temna	• Svetlost nastavite z uporabo BRIGHTNESS menja (stran 11). • Nastavite osvetlitev ozadja (stran 10). • Monitor potrebuje po vklopu nekaj minut, dazaslon postane svetel.
Na zaslonu je viden valovit ali elipsasti vzorec	• Nastavite razločljivost in fazio (stran 11).
Barva ni enotna	• Nastavite razločljivost in fazio (stran 11).
Bela barva ne izgleda belo	• Nastavite temperaturo barve (stran 13).
Gumbi monitorja ne delujejo (O» se pojavni na zaslonu)	• Če je zapora menija nastavljena na ON, jo izključite OFF (stran 14).
Monitor se po določenem Času izključi	■ Probleme povzroča praključeni računalnik ali druga oprema in ne monitor • Izključite funkcijo varčevanje energije v računalniku.
Na zaslonu prikazana resolucija je nepravilna.	• V odvisnosti od nastavitev na graficni Kartici, se razločljivost prikazana na meniju nujecto ne ujema s tisto, ki je nastavljena na računalniku.

Če ne morete odpraviti težave,Poklicite pooblascenega prodajalca Sony opreme in mu posredujte naslednje informacije:

• Naziv modela: SDM-E76A, SDM-E96A, SDM-E76D ali SDM-E96D
• Serijska stevilka
• Natancen opiste tezave
• Datum nakupa
• Naziv in tehnici podatki vašega računalnika in graficne kartice

Specifikacja

SDM-E76A

LCD panel	Vrsta panela: a-Si TFT z aktivno matrico Velikost slike: 17,0 ''
Oblika vchodnega	Delovna frekvenca RGB*
signala	Horizontalna: 28-80 kHz (analogni RGB) Vertikalna: 56-75 Hz (analogni RGB)
Resolucija	Horizontalna: Najvec 1280 točk Vertikalna: Najvec 1024 vrstic
Nivo vchodnega signala	Analogni RGB video signal 0,7 Vp-p, 75 Ω, positiven SYNC signal TTL nivo, 2,2 kΩ, positiven ali negativen (Ločen horizontalen in vertikalen)
Zahtve napajanja	100-240 V, 50-60 Hz, Najvec 1,0 A
Delovna temperatura	5-35 °C
Dimenzije (širina/višina/globina)
	Zaslon (5°): Pribl. 382 × 403,2 × 193,2 mm (15 1/8 × 15 7/8 × 7 5/8 palcev)
Masa	Pribl. 4,5 kg (9 lb. 14 3/4 oz.)
Plug & Play	DDC2B
Dodatki	Glej stran 6.

SDM-E96A

LCD panel	Vrsta panela: a-Si TFT z aktivno matrico Velikost slike: 19,0"
Oblika vchodnega	Delovna frekvenca RGB*
signala	Horizontalna: 28-80 kHz (analogni RGB) Vertikalna: 56-75 Hz (analogni RGB)
Resolucija	Horizontalna: Najvec 1280 točk Vertikalna: Najvec 1024 vrstic
Nivo vchodnega signala	Analogni RGB video signal 0,7 Vp-p, 75 Ω, positiven SYNC signal TTL nivo, 2,2 kΩ, positiven ali negativen (Ločen horizontalen in vertikalen)
Zahtve napajanja	100-240 V, 50-60 Hz, Najvec 1,0 A
Delovna temperatura	5-35 °C
Dimenzije (širina/višina/globina)
	Zaslon (5°): Pribl. 420 × 433,1 × 193,2 mm (16 5/8 × 17 1/8 × 7 5/8 palcev)
Masa	Pribl. 5,5 kg (12 lb. 2 oz.)
Plug & Play	DDC2B
Dodatki	Glej stran 6.
* Priporočeni horizontalni in vertikalni šcasovni pogoji
• Širina horizontalnegа delovnegа signala mora biti večja od 4,8% skupnegа horizontalnegа Časa ali 0,8 μs, kar koli je daljše.
• Horizontalna širina brisanja naj bo več kot 2,5 μs.
• Vertikalna širina brisanja naj bo več kot 450 μs.

Oblikovanje in specifikacije so predmet sprembrez obvestila.

SDM-E76D

LCD panel	Vrsta panela: a-Si TFT z aktivno matrico Velikost slike: 17,0 ''
Oblika vchodnega	Delovna frekvenca RGB*
signala	Horizontalna: 28-80 kHz (analogni RGB) 28-64 kHz (digitalni RGB) Vertikalna: 56-75 Hz (analogni RGB) 60 Hz (digitalni RGB)
Resolucija	Horizontalna: Največ 1280 točk Vertikalna: Največ 1024 vrstic
Nivo vchodnega signala	Analogni RGB video signal 0,7 Vp-p, 75 Ω, positiven SYNC signal TTL nivo, 2,2 kΩ, positiven ali negativen (Ločen horizontalen in vertikalen) Digitalni RGB (DVI) signal: TMDS (enojna povezava)
Zahteve napajanja	100-240 V, 50-60 Hz, Največ 1,0 A
Delovna temperatura	5-35 °C
Dimenzije (širina/višina/globina)
	Zaslon (5°): Pribl. 382 × 403,2 × 193,2 mm (15 1/8 × 15 7/8 × 7 5/8 palcev)
Masa	Pribl. 4,5 kg (9 lb. 14 3/4 oz.)
Plug & Play	DDC2B
Dodatki	Glej stran 6.

SDM-E96D

LCD panel	Vrsta panela: a-Si TFT z aktivno matrico Velikost slike: 19,0 ''
Oblika vchodnega	Delovna frekvenca RGB*
signala	Horizontalna: 28-80 kHz (analogni RGB) 28-64 kHz (digitalni RGB) Vertikalna: 56-75 Hz (analogni RGB) 60 Hz (digitalni RGB)
Resolucija	Horizontalna: Najvec 1280 točk Vertikalna: Najvec 1024 vrstic
Nivo vchodnega signala	Analogni RGB video signal 0,7 Vp-p, 75 Ω, positiven SYNC signal TTL nivo, 2,2 kΩ, positiven ali negativen (Ločen horizontalen in vertikalen) Digitalni RGB (DVI) signal: TMDS (enojna povezava)
Zahteve napajanja	100-240 V, 50-60 Hz, Najvec 1,0 A
Delovna temperatura	5-35 °C
Dimenzije (širina/višina/globina)
	Zaslon (5°): Pribl. 420 × 433,1 × 193,2 mm (16 5/8 × 17 1/8 × 7 5/8 palcev)
Masa	Pribl. 5,5 kg (12 lb. 2 oz.)
Plug & Play	DDC2B
Dodatki	Glej stran 6.

• Priporočeni horizontalni in vertikalni šcasovni pogoji

• Sirina horizontalega delovnega signala mora biti večja od 4,8% skupnega horizontalega Časa ali 0,8 μs, kar koli je daljse.
  Horizontalna sirina brisanja naj bo vec kot 2,5 s

• Vertikalna sirina brisanja nj bo več kot 450~ s

Oblikovanje in specifikacije so predmet sprembrez obvestila.

TCODevelopment

Tc0'03

DISPLAYS
