GEBRUIKSAANWIJZING NC SONY

Gebruiksaanwijzing (NL)

SDM-E76A/SDM-E96A

SDM-E76D/SDM-E96D

Owner's Record

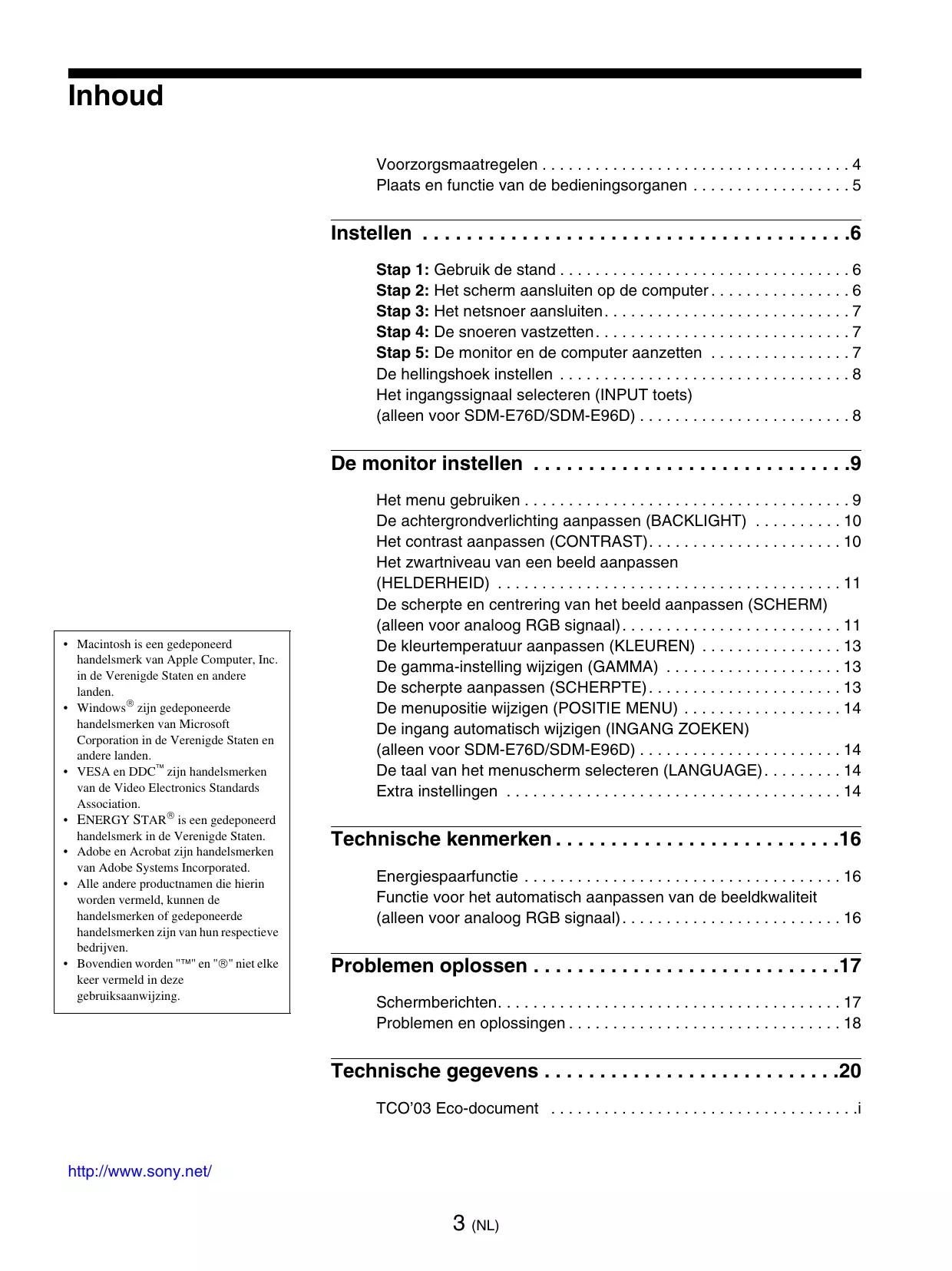

Voorzorgsmaatregelen 4

Plaats en functie van de bedieningsorganen 5

Instellen 6

Stap 1: Gebruik de stand 6

Stap 2: Het scherm aansluiten op de computer. 6

Stap 3: Het netsnoer aansluiten. 7

Stap 4: De snoeren vastzetten. 7

Stap 5: De monitor en de computer aanzetten 7

De hellingshoek instellen 8

Het ingangssignaal selecteren (INPUT toets)

(alleen voor SDM-E76D/SDM-E96D) 8

De monitor instellen 9

Het menu gebruiken 9

Deachtergrondverlichting aanpassen (BACKLIGHT) 10

Het contrast aanpassen (CONTRAST). 10

Hetzwartniveau van een beeld aanpassen (HELDERHEID) 11

De scherpte en centering van het beeld aanpassen (SCHERM) (alleen voor analoog RGB signal). 11

De kleurtemperatuur aanpassen (KLEUREN) 13

De gamma-instelling wizzigen (GAMMA) 13

De scherpte aanpassen (SCHERPTE). 13

De menupositie wijzigen (POSITIE MENU) 14

De ingang automatisch wijzigen (INGANG ZOEKEN) (alleen voor SDM-E76D/SDM-E96D) 14

De taal van het menuschemer selecteren (LANGUAGE). 14

Extra installingen 14

Energiespaarfunctie 16

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analoog RGB signal). 16

Problemen oplossen 17

Schermberichten. 17

Problemen en oplossingen 18

Macintosh is een gedeponeerd handelsmerk van Apple Computer, Inc. in de Verenigde Staten en andere landen.
- Windows® zich gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en andere landen.
VESA en DDC™,zijn handelsmerken van de Video Electronics Standards Association.
- ENERGY STAR® is een gedeponeerd handelsmerk in de Verenigde Staten.
- Adobe en Acrobat�zijn handelsmerken van Adobe Systems Incorporated.
- Alle andere productnamen die hierin worden vermeld, können de handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven.
- Bovendien worden "TM" en "®" nicht elke, keen vermeld in deze gebruiksaanwijzing.

Voorzorgsmaatregelen

Waarschuwing betreffende voedingsaansluitingen

• Gebruik het meegeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u nagaan of het compatibel is met de lokale stroomvoorziening.

Voor de klanten in de V.S.A.

Wanner u Niet het juiste netsnoer gebruikt, beantwoordt deze monitor Niet aan de voorgeschrevev FCC-normen.

Voor de klanten in het VK

Gebruik de monitor in het Verenigd Koninkrijk met het juiste netsnoer voor het Verenigd Koninkrijk.

Voorbeeld van stekkertypes

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een makkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Plaats de monitor niet:

• opplaatsen waar hetblootstaat aan extreme temperatenere, bijvoorbeeld zich bij een radiator, heteluchtblazer of in de volle zon; Wanner de monitor blootstaat aan extreme temperatenere, zoals in een auto die in de volle zon geparkeerd staat of in de buurt van een heteluchtblazer, kan de behuizing verrormen of de werking verstoord raken.
• op een plek waar het bloot staat aan mechanische trillingen of schokken.
• in de buurt van apparatuur dat een krachtig magnetisch veld produeert, Zoals een TV of diverse andere huishoudtoestellen.
• opplaatsen waar het bloatstaat aan veel stof, vuil of zand, bijvoorbeeld zich bij een open venster of een buitendeur. Bij tegelijk gebruik buiten要去en de nodige maatregelen worden getroffen ter bescherming gegen stof en vuil in de lucht. Als dat Niet gebeurt, kan het toestel onherstelbare schade oplopen.

Plaats het toestel op een vlik oppervlak. Plaats het toestel Niet op een ongelijk oppervlak, zoals de rand van een bureau. Als een onderdeel van dit toesteluitsteekt, kan het toestel vallen of schade en verwondingen veroorzaken.

Behandeling van het LCD-schem

• Richt het LCD-schemiert noiet maar dezon om beschadiging te voorkomen. Let op wonneer u de monitor in de buurt van een vensterplaatst.
• Druk noch kras op het LCD-schemm. Plaats geen zware voorwerpen op het LCD-schemm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-panelel defect raken.
• Wonneer de monitor in een koude omgeving worden gebruikt, können er nabeelden op het scherm verschijnen. Dat is normal en duidt Niet op storing. Het scherm werk teer normal wanneer de normale omgevingstemperatuur is bereikt.

• Wonneer een stilstaand beeld te lang op het scherm staat, kan er gedurende enigeijd een nabeeld zichtaarijken. Dit nabeeld zal na verloop vanijd verdwijnen.

• Tijdens gelebruik zal het LCD-panelel warm worden. Dat is normalaal en duidt Niet op storing.

Opmerking bij het LCD (Liquid Crystal Display) Het LCD-schem is vervaardigd met behulp van precisietechnologie. Op het LCD-schem kannen permanent helder rode, blauwe of groene stipjes of onregelmatig gekleurde strepen of helder zones zichtaar�. Dat is normalaal.

(Effectieve beeldpunten:meer dan 99,99%

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor gaat reinigen.
• Reinig het LCD-schem met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat,,ondat de coating van het LCD-schem hierdoor kan worden beschadigd.
• Reinig de behuizing, het Voorpaneel en de bedieningselementen met een zachte doek, die Lichtjes is bevochtigd met een mild zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddel zoals alcohol of benzine.
• Wrijf, druk of tik Niet op het scherm met een scherp of schurend voorwerp, Zoals een balpen of schroevendraier. Daardoor kan de beeldbuis wordenbekrast.
• Merk op dat het materiaal of de coating van het LCD-schem kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals bijvoorbeeld insecticide of bij langdurig contact met rubber of vinyl.

Transport

• Koppel alle kabels van de monitor los en houd de monitor stevig met beiden handen vast als u de monitor transporteert. Als u de monitor LAST vallen, kurz u gewond raken of kan de monitor worden beschadigd.
• Transporteer deze monitor alsid in de originele verpakking.

Aan de muur of een arm bevestigen

Als u van plan bent om het scherm aan de muur of een arm te bevestigen, dient dit te worden uitgevoerd door een gekwalificeerd persoon.

De monitor afvoeren

• Voer de monitor Niet af met gewoon huishoudelijk afval.
• De fluorescentiebuis in deze monitor bevat kwik. Deze monitor dient te worden afgevoerd overeenkomstig de lokale voorschriften.

Plaats en functie van de bedieningsorganen

Zie voor nadere bijzonderheden de pagina's waarnaarussen haakjes worden verwezen.

De (aan/uit) schakelaar en de bedieningstoetsen bevinden zichrechtsonder aan de voorkant van de monitor.

Voorkant van het beeldschemm

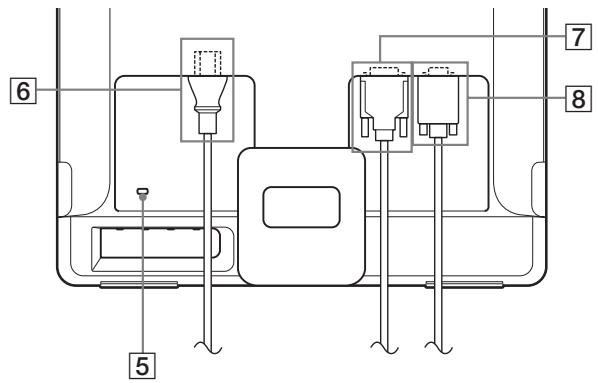

Achterkant van het beeldscherm

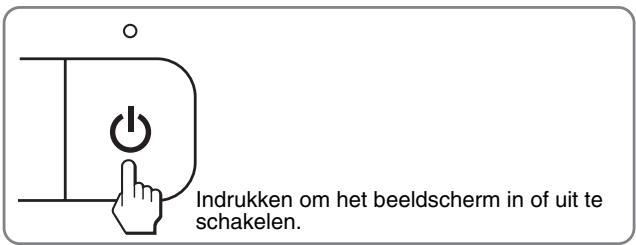

1 (aan/uit) schakelaar en lampje (pagea's 7, 16)

Als u de monitor wilt in- of uitschakelen, drukt u op de (aan/uit) schakelaar.

Het aan/uit-lampje brandt groen als het beeldscherm is ingeschakeld en brandt oranje als het beeldscherm zich in de stroombesparingsstand befindt.

2 MENU toets (pagea's 9, 10)

Deze toets opent of sluit het hoofdmenu.

U kunt ook de DDC/CI-functie inschakelen door deze toets langer dan 8 seconden in te drukken.

3 / toetsen (pagea 10)

Deze toetsen fungeren als / toetsen als u menu-onderdelen selecteert en wijzigingen aanbrengt.

4 OK toets (pagina 10)

Deze toets selecteert het onderdeel of voert de instellenen in het menu uit.

INPUT toets (pagea 8) (alleen voor SDM-E76D/SDME96D)

Met deze toets=kunt u het video-ingangssignaal schakelen:tussen INPUT1 en INPUT2, als er twee computers zichaangesloten op de monitor.

5 Veiligheidsvergrendeling

De veiligheidsvergrendeling moet worden gebruikt met het Kensington Micro Saver Security System.

Micro Saver Security System is een handelsmerk van Kensington.

6 AC IN aansluiting (pagea 7)

Het netsnoer aansluiten (meegeleverd).

DVI-D-ingang (digitale RGB) voor INPUT1 (pagea 6) (alleen voor SDM-E76D/SDM-E96D)

Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0.

8 HD15-ingang (analoge RGB) (pagea 6)

Via.dequeue aansluiting worden analoge RGB-videosignalen (0,70 Vp-p, positief) en synchronisationsignalen ingevoerd.

Instellen

Voordat u de monitor in gebruik neemt, moet u controlleden of de verpakking de volgende items bevat:

LCD-schem
- Netsnoer
- HD15-HD15 videosignaalkabel (analoge RGB)
- DVI-D videosignaalkabel (digitale RGB) (alleen voor SDM-E76D/SDM-E96D)
- Kabelbinder
- CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
- Garantiekaart
- Installatiehandleiding

Stap 1: Gebruik de stand

Gebruik de meegeleverde stand

Open de stand.

Opmerking

De stand is opgeklapt als deze uit de fabrik kommt. Plaats het scherm nicht verticaal als de stand is opgeklapt. Als u dat toch doet, kan het scherm omvallen.

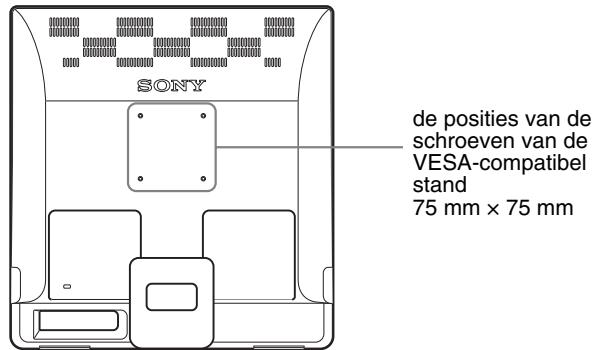

Gebruik de VESA-compatiblestand

Als u een nicht meegeleverde VESA-compatiblebevestigingsarm of stand gebruikt, gebruik dan de VESA-compatible schroeven om deze te bevestigen.

U kunt de display met of zonder de meegeleverde stand gebruiken.

Stap 2: Het scherm aansluiten op de computer

Zet de monitor en de computer uit voordat u deze aansluit.

Opmerkingen

• Raak de pennen van de videokabelstekker Niet aan,ondat ze hierdoor konnen verbuigen.
• Controller de uitlijing van de HD15 aansluiting, om te voorkomen dat de pennen van de videosignaalkabel worden verbogen.

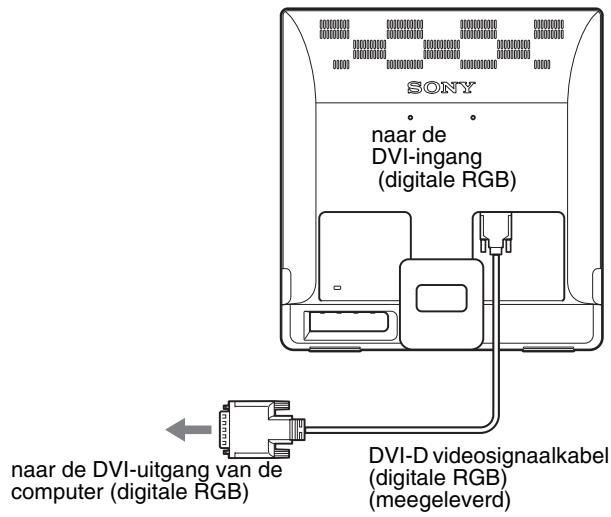

Een computer aansluiten die is voorzien van een DVI-uitgang (digitale RGB) (alleen voor SDM-E76D/SDM-E96D)

Gebruik de meegeleverde DVI-D-videosignalkabel (digitale RGB), om de computer aan te sluiten op de DVI-D-ingang van de monitor (digitale RGB).

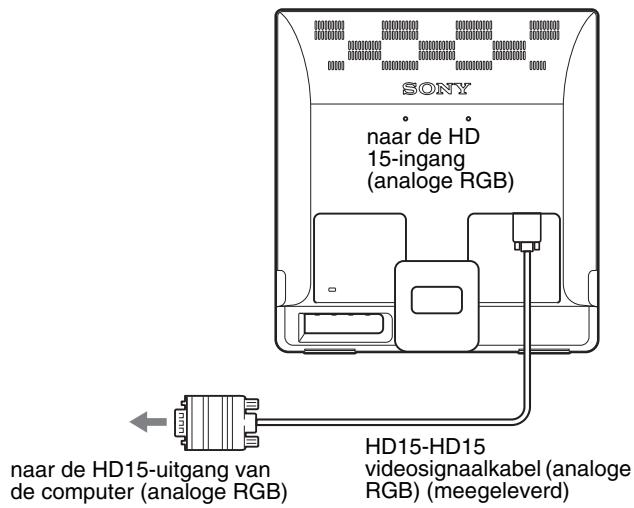

Een computer aansluiten die is voorzien van een HD15-uitgang (analoge RGB)

Gebruik de meegeleverde HD15-HD15 videosignaalkabel (analoge RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoge RGB).

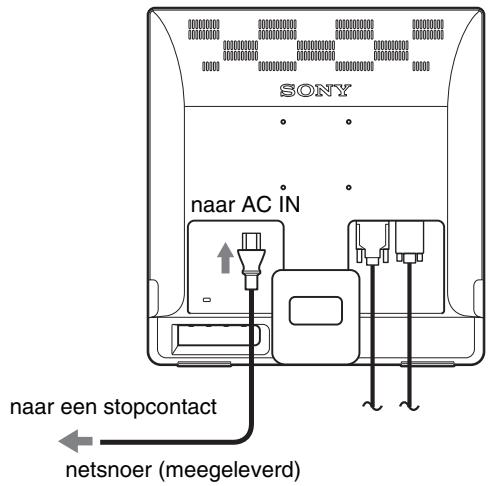

Stap 3: Het netsnoer aansluten

Als de monitor en de computer+zijn uitgeschakeld, moet u eerst het netsnoor aansluiten op de monitor en verrolgens op het stopcontact.

Stap 4: De snoeren vastzetten

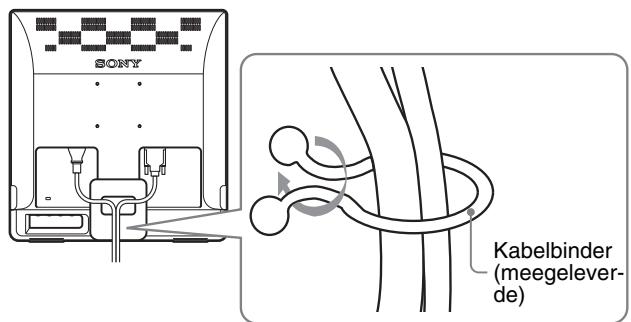

Snoeren en kabels bundelen.

Gebruik de meegeleverde kabelbinder om de snoeren en kabels te bundelen.

In deze afbeelding van de achterkant van de monitor worden de SDM-E76D getoond.

Hetzelfde is van toepassing op de andere modellen.

Stap 5: De monitor en de computer aanzetten

Druk op de (aan/uit) schakelaar.

Het (aan/uit) lampje van de monitoricht groen op.

Zet de computer aan.

De installment van de monitor is voltooid. Pas desgewenst het beeld van de monitor aan met de bedieningselementen op de monitor.

Als er geen beeld verschijnt op het scherm

• Controller of het netsnoor en de videosignaalkabel goed+zijn aangesloten.
• Als GEEN INPUT SIGNALAAL verschijnt op het scherm:

De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

• Als KABEL NIET AANGESLOTEN verschijnt op het scherm:
  Controller of de videosignaalkabel goed is aangesloten.
• Als BUITEN BEREIK verschijnt op het scherm:

Sluit de oude monitor opniew aan. Pas verwolgens de grafische kaart van de computer aan het volgende bereik aan.

	Analoge RGB	Digitale RGB (alleen voor SDM-E76D/ SDM-E96D)
Horizontale， frequentie	28-80 kHz	28-64 kHz
Verticale， frequentie	56-75 Hz	60 Hz
Resolutie	1280 × 1024 of minder	1280 ×1024 of minder

Voor meer informatie over schermberachten, die "Problemen en oplossingen" op pagina 18.

Geen specifieke drivers vereist.

De monitor voldoet aan de "DDC" Plug & Play norm en herkent automatisch alle monitor informatie. Op de computer hoeft geen specifieke driver te worden geinstalleerd.

Wanneer u de computer voor het eerst aanzet nadat de monitor is aangesloten, kan de installmentewizard op het scherm verschijnen. Volg dan de instructies op het scherm. De Plug & Play monitor worden automatisch geseleerd zDat u deze monitor kut gebruiken.

De verticale frequentie worden ingesteld op 60Hz

De monitor producesiert geen vervelend geknipper, zDat u deze onmiddelijkkestunt gebruiken. De verticale frequentie hoeft nicht hoog te worden ingesteld.

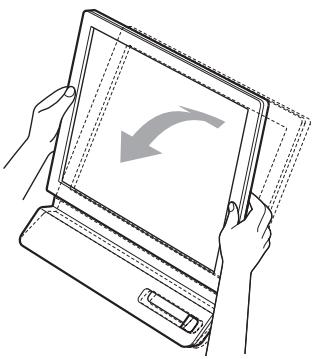

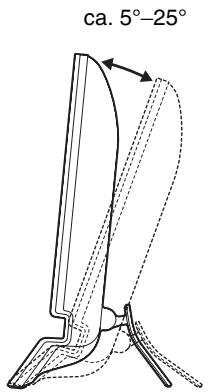

De hellingshoek instellen

Dit beeldscherm kan in de hieronder getoonde hoeken worden ingesteld.

Pak de onderste beiden waren van het LCD-schemm vast en stel de gewenste hoek van het scherm in.

Comfortabel gebruik van het beeldschemm

Dit scherm is zo ontworpen dat u het kurz instellen op een comfortabile kijkhoek. Pas de kijkhoek van het scherm aan de hoogte van uw bureau en stoel aan, zodate er geen Licht van het scherm in uw ogen worden gereflecteerd.

Opmerking

Let op dat het beeldschemm Niet van het bureau valt bij het instellen van de hellingshoek.

Het ingangssignaal selecteren (INPUT toets) (alleen voor SDM-E76D/SDM-E96D)

Druk op de INPUT toets.

Het ingangssignaal worden gewijzigd als u opdezote toets drukt.

OK/INPUT

Schermericht(verschijnt ongeveer 5 seconden in de linkerbovenhoek.)	Configuratie van het ingangssignaal
INPUT1: DVI-D	DVI-D-ingang(digitale RGB) voor INPUT1
INPUT2: HD15	HD15-ingang(analoge RGB) voor INPUT2

De monitor instellen

Voor het instellen

Sluit de monitor en de computer aan en zet deze aan.

Wacht ten minste 30 minutes voordat u wijzigingen aanbrengt.

Met het schermmenu(Int)kunt u veel instellingen van de monitor wijzigen.

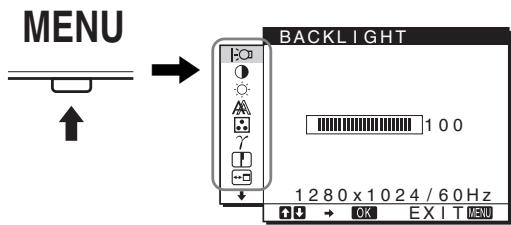

Het menu gebruiken

Druk op de MENU toets om het hoofdmenu op het scherm weert te gehen. Zie pagina 10 voor meer informatie over het gebruik van de MENU toets.

Gebruik de / en OK toetsen om de pictogrammen in het bovenstaande hoofdmenu te selecteren. De volgende menu's 1 tot en met 10 worden weergegeven. Blijf net zo lang op de drukken tot de pictogrammen in menu 9 en 10 worden weergegeven. Zie pagina 10 voor meer informatie over het gebruik van de / en OK toetsen.

1 BACKLIGHT:O (pagina 10)

Selecteer het BACKLIGHT menu om de helderheid van de weitergrondverlichting aan te passen.

CONTRAST (pagina 10)

Selecteer het CONTRAST menu om het beeldcontrast aan te passen.

3 HELDERHEID (pagina 11)

Selecteer het HELDERHEID menu om de helderheid van het beeld (zwartniveau) aan te passen.

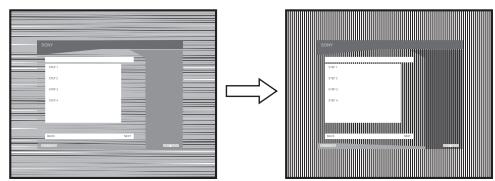

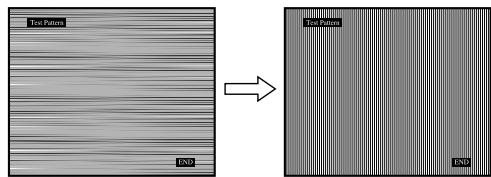

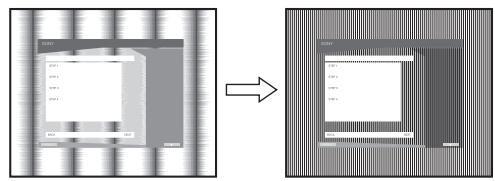

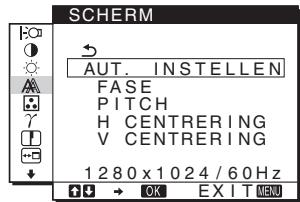

Selecteer het SCHERM menu om de scherpte van het beeld (fase/pitch) en de centrering van het beeld (horizontal / verticale positie) aan te passen.

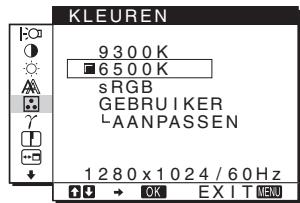

5 KLEUREN (pagina 13)

Selecteer het KLEUREN menu om de kleurtemperatuur van het beeld aan te passen. Hiermee past u de tint van het scherm aan. Als de optie KLEUREN is ingesteld op sRGB,kestu de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

6 GAMMA (pagina 13)

Selecteer het GAMMA menu om de kleurtinten van het beeld aan te passen.

Selecteer het menu SCHERPTE om de randen van beelden te verscherpen.

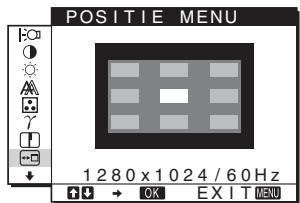

POSITIE MENU (pagina 14)

Selecteer de optie POSITIE MENU om deplaats van het menuscherm te wijzigen.

9INGANG ZOEKEN (pagina 14) (alleen vSDM-E76D/SDM-E96D

De monitor detecteert automatisch een ingangssignaal van een ingang en verandert de ingang automatisch voordat de monitor overschakelt maar de energiespaarstand.

10 LANGUAGE (pagina 14)

Selecteer LANGUAGE als u de taal wilt wijzigen die wordt gezruikt voor menu's of berichten.

11 Overige mer (pagina 14)

U kunt de volgende menu-ondederden instellen.

• RESET
  TOETSEN SLOT

De MENU, / en OK toetsen gebruiken

1 Toon het hoofdmenu.

Druk op de MENU toets om het hoofdmenu op het scherm weer te gehen.

MENU

2 Selecteer het menu dat u wilt aanpassen.

Druk op de / toetsen om het gewenste menu waar teGX. Druk op de OK toets om het menu-onderdeel te selecteren.

3 Pas het menu aan.

Druk op de / toetsen om de instelling aan te passen en druk verwolgens op de OK toets.

Wanneer u op de OK toets drukt, worden de instelling opgeslagen en verschijnt het vorige menu waar op het scherm.

4 Sluit het menu.

Druk eenmaal op de MENU toets omtering te keren maar het normale beeld. Als er geen toets worden ingedrukt, worden het menu automatisch gesloten na ongeveer 45 seconden.

Deinstallingenresetten

U kunt de instellingen-resetten door gebruik te makev van het RESET menu. Zie pagina 14 voor meer informatie over het-resetten van de instellingen.

De monitor bedieren met de computer

Druk ten minste 5 seconden op de MENU toets. U krijgt een schermbericht te zien waarin de actuèle instelling worden weergegeven. Na 3 seconden worden de DDC/CI instellinguit- of ingeschakeld, zoals hieronder worden weergegeven.

Schermberachten (verschijnen tijdelijk)

DDC-CI: AAN (standaardinstalling)	De computer kan menu-installingen wijzigen.
DDC-CI: UIT	De computer kan geen menu-installingen wijzigen.

Opmerking

Deze functie is alleen van toepassing voor computers die de DDC/CI (Display Data Channel Command Interface)-functie ondersteunen.

De darüberverlichting aanpassen (BACKLIGHT)

Als het scherm te helder is,要去 u de allesgrondverlichting aanpassen om het scherm beter leesbaar te make.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om |:O (BACKLIGHT) te selecteren en druk verwolgens op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

3 Druk op de / toetsen om het信息披露 aan te passen en druk op de OK toets.

Het contrast aanpassen (CONTRAST)

Pas het beeldcontrast aan.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB,kest u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (CONTRAST) te selecteren en druk verwolgens op de OK toets.

Het CONTRAST menu verschijnt op het scherm.

3 Druk op de / toetsen om het contrast aan te passen en druk verwolgens op de OK toets.

Het zwartniveau van een beeld aanpassen (HELDERHEID)

Pas de holderheid van het beeld aan (zwartniveau)

Opmerking

Als de optie KLEUREN is ingesteld op sRGB,kest u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.
Het hoofdmenu verschijnt op het scherm.
2 Druk op de / toetsen om (HELDERHEID) te selecteren en druk verwolgens op de OK toets.
Het HELDERHEID menu verschijnt op het scherm.
3 Druk op de / toetsen om de helderheid aan te passen en druk verwolgens op de OK toets.

De scherpte en centering van het beeld aanpassen (SCHERM) (alleen voor analogoog RGB signal)

De beeldkwaliteit automatisch aanpassen

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodate er een scherp beeld op het scherm verschijnt (pagea 16).

Opmerkingen

• Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, werkkt alleen de (aan/uit) schakelaar.
• Het kan zijn dat het beeld gedurende dezeijd knippert, maar dit duidt Niet op een storing. Wacht eenaar seconden tot de instelling is voltooid.

Als het beeld nicht volledig worden aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit

U kurz de beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen. (Zie AUT. INSTellen hieronder.)

Als de beeldkwaliteit nog verder要去 worden aangepast

U kunt de scherpte (fase/pitch) en de positie (horizontal / verticale positie) van het beeld handmatig aanpassen.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgeroepen als het beeldscherm hetzelfde ingangssignaal ontvangt.

Het kan+zijn dat u deze instellingen opnieuw moet invoeren, als u het ingangssignaal wijzigt nadat u de computer opnieuw hebt aangesloten.

De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUT. INSTellen)

Stel de meest geschikte fase, pitch en horizontale/verticale positie voor het huidige ingangssignaal in.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (SCHERM) te selecteren en druk verwolgens op de OK toets.

Het SCHERM menu verschijnt op het scherm.

3 Druk op de / toetsen om AUT. INSTELLEN te selectoren en druk cervolgens op de OK toets.

Het menu AUT. INSTELLEN verschijnt op het scherm.

4 Druk op de / toetsen om de optie AAN of UIT te selectoren en druk cervolgens op de OK toets.

• AAN: Breng de nodige wijzigingen aan voor de fase, pitch en horizontale/verticale positie van het huidige ingangssignaal en sla deze op. Opmerking

Als de monitor is ingeschakeld of het ingangssignaal worden gewijzigd, voert AUT. INSTELLEN automatisch aanpassingen uit.

AUT. INSTELLEN werkt automatisch wanner het ingangssignaal worden gewijzigd.

5 Druk op de / toetsen om te selecteren en druk op de OK toets.

Ga terug maar het menuschemr.

Pas de beeldscherpte en de positie handmatig aan (PITCH/FASE/H CENTRERING/V CENTRING)

U kunt de scherpte van het beeld als volgt aanpassen. Deze aanpassing is effectief als de computer is aangesloten op de HD15-ingang van de monitor (analoge RGB).

1 Stel de resolutie op de computer in op 1.280 × 1.024 .
2 Plaats de CD-ROM in het CD-ROM-station.
3 Start de CD-ROM

Voor Windows

Selecteer het gebied, de taal en het model en klik op Hulpprogramma voor instellen van monitor (UTILITY).

4 Klik op "Adjust" en bevestig de huidige resolutie (bovenste waarde) en de aanbevolen resolutie (onderste waarde), en klik verrolgens op "Next".

Het testpatroon voor PITCH verschijnt.

5 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

6 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

7 Druk op de / toetsen om PITCH te selecteren en druk verrolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

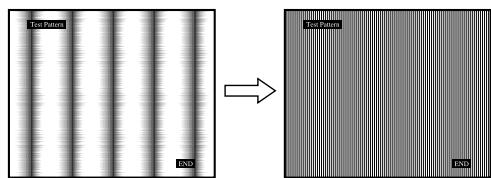

8 Druk op de / toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

9 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er horizontale strepen op het hele scherm zichtaar zijn, moet u de FASE als volgt aanpassen.

10 Klik op "Next".

Het testpatroon voor FASE verschijnt.

11 Druk op de / toetsen om FASE te selecteren en druk verzolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

12 Druk op de / toetsen tot de horizontally strepen tot een minimum়ijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

13 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

14 Klik op "Next".

Het testpatroon voor CENTRERING verschijnt.

15 Druk op de / toetsen om H CENTRERING of V CENTRERING te selecteren en drukervolgens op de OK toets.

Het H CENTRERING aanpassingsmenu of V

CENTRERING aanpassingsmenu verschijnt op het scherm.

16 Druk op de / toetsen om het testpatroon in het midden van het scherm teplaatsen.

17 Klik op "Next".

Klik op "End" of "AFBREKEN" om het testpatroon UIT te schakelen.

1 Open "Deze computer" en klik met de rechtermuisknop op het pictogram CD-ROM.

Gaaar "Verkenner"en open het pictogram CD-ROM.

Het testpatroon verschijnt. Ga waar stap 4.

Voor Macintosh

1 Open de CD-ROM.
2 Open [Utility] en selecteer [MAC].
3 Open [MAC UTILITY] en start [MAC_CLASSICUTILITY] of [MAC OSXUTILITY]. Het testpatroon verschijnt. Ga waar stap 4.

4 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

5 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de / toetsen om FASE te selecteren en druk verwolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

7 Druk op de / toetsen tot de horizontally strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er verticale strepen op het hele scherm zichtaar zijn, moet u de PITCH als volgt aanpassen.

9 Druk op de / toetsen om PITCH te selecteren en druk verwolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

10 Druk op de / toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

11 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

12 Druk op de / toetsen om H CENTRERING of V CENTRERING te selecteren en druk verwolgens op de OK toets. Het H CENTRERING aanpassingsmenu of V CENTRERING aanpassingsmenu verschijnt op het scherm.
13 Druk op de / toetsen om het testpatroon in het midden van het scherm teplaatsen.
14 Klik op het scherm op "END" om het testpatroon uit te schakelen.

De kleurtemperatuur aanpassen (KLEUREN)

U knot het kleurniveau voor het witte gedeelte van het beeld kiezen uit de standardinstallingen voor kleurtemperatuur. U knot desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen. U knot de gewenste kleurtemperatuur instellen voor elke sta van de helderheid van het scherm.

1 Druk op de MENU toets.
Het hoofdmenu versuschijnt op het scherm.
2 Druk op de / toetsen om (KLEUREN) te selecteren en druk verwolgens op de OK toets. Het KLEUREN menu verschijnt op het scherm.
3 Druk op de ↓/↑ toetsen om de gewenste kleurtemperatuur te selecteren en druk verwolgens op de OK toets.

Wit krijgt een rode in plaats van een blauwe tint, als de temperatuur worden verlaagd van 9300Kaar 6500K (standaardinstalling). Als u "sRGB"selecteert, worden de kleuren aangepast aan het sRGB-profiel. (De sRGB-kleurinstalling is een standaardprotocol voor kleurruimten die ontworpen is voor computerproducten.) Als u "sRGB"selecteert,要去en de kleurinstallingen van de computer zich ingesteld op het sRGB-profiel.

Opmerkingen

• Als een aingesloten computer of ander apparaat Niet geschikt is voor sRGB, kan dekleur Niet worden aangepast aan het sRGB-profiel.
• Als de optie KLEUREN is ingesteld op sRGB,kest u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

De kleurtemperatuur nauwkeurig aanpassen (GEBRUIERINSTEL)

1 Druk op de ↓/↑ toetsen om AANPASSEN te selecteren en druk op de OK toets. Het GEBRUIKERINSTEL menu verschijnt op het scherm.

2 Druk op de / toetsen om R (rood) of B (blauw) te selecteren en druk verwolgens op de OK toets. Druk op de / toetsen om de kleurtemperatuur aan te passen en druk verwolgens op de OK toets. Aangezien bij deze instelling de kleurtemperatuur worden gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd.
3 Druk op de / toetsen om te selecteren en druk verwolgens op de OK toets.

De neue kleurstelling worden opgeslagen in het geheugen voor GEBRUIKER en worden automatisch opgeroepen wanner GEBRUIKER worden geselecteerd. Het hoofdmenu verschijnt op het scherm.

De gamma-instelling wijdzigen (GAMMA)

U knot de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB,kest u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets. Het hoofdmenu verschijnt op het scherm.
2 Druk op de / toetsen om (GAMMA) te selecteren en druk verwolgens op de OK toets. Het GAMMA menu verschijnt op het scherm.
3 Druk op de / toetsen om de gewenste modus te selecteren en druk op de OK toets.

De scherpte aanpassen (SCHERPTE)

Pas doit optie toe om de randen van beelden, enz. scherper te make.

1 Druk op de MENU toets. Het hoofdmenu verschijnt op het scherm.
2 Druk op de ↓/↑ toetsen om (SCHERPTE) te selecteren en druk verwolgens op de OK toets. Het SCHERPTE menu verschijnt op het scherm.
3 Druk op de / toetsen om de scherpte aan te passen en druk verwolgens op de OK toets.

De menupositie wijzigen (POSITIEMENU)

U kunt de positie van het menu wijzigen als dit menu een beeld op het scherm blokkeert.

1 Druk op de MENU toets.
Het hoofdmenu verschijnt op het scherm.
2 Druk op de ↓/↑ toetsen om (POSITIE MENU) te selecteren en druk verwolgens op de OK toets.
Het POSITIE MENU menu verschijnt op het scherm.
3 Druk op de / toetsen om de gewenste positie te selectoren en druk op de OK toets.
Er zijn drie verschillende posities voor de bovenkant, het midden en de onderkant van het scherm.

De ingang automatisch wijzigen (INGANG ZOEKEN) (alleen voor SDM-E76D/SDM-E96D)

Als u in het menu INGANG ZOEKEN de optie AUTO AAN selecteert, Zoekt de monitor automatisch waar ingangssignalen via een ingang en wijzigt de ingang automatisch voordat de stroombesparingsstand van de monitor worden ingeschakeld.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (INGANG ZOEKEN) te selecteren en druk verwolgens op de OK toets.

Het menu INGANG ZOEKEN verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• AUTO AAN: als de geselechte ingang geen ingangssignaal heeft of als u een ingang selecteert met de INPUT toets op de monitor en deze ingang geen ingangssignaal heeft, verschijnt het schermbericht (pagea 17) en zoekt de monitor automatisch maar ingangssignalen via andere ingangen om de ingang te wijzigien. Als de ingang is gewijzigd, worden de geselechte ingang weergegeven in de linkerbovenhoek van het scherm. Wordt er geen ingangssignaal ontvangen, dan wordt de stroombesparingsstand van de monitor automatisch ingeschakeld.
• AUTO UIT: de ingang worden nicht automatisch gewijzigd. Druk op de INPUT toets om de ingang te wijzigen.

De taal van het menuschems selectoren (LANGUAGE)

U=kunt de taal wijzigden die worden gebruikt in menu's of berachten die op deze monitor worden weergegeven.

1 Druk op de MENU toets.
Het hoofdmenu verschijnt op het scherm.
2 Druk herhaaldelijk op de toets totdat het pictogram van de gewenste optie verschijnt.
3 Druk op de ↓/↑ toetsen om [LANGUAGE) te selecteren en drukervolgens op de OK toets.

Het LANGUAGE menu verschijnt op het scherm.

4 Druk op de / toetsen om een taal te selecteren en druk verwolgens op de OK toets.

• ENGLISH: Engels
  FRANCAIS: Frans
• DEUTSCH: Duits
• ESPANOL: Spaans
  ITALIANO: Italiaans
• NEDERLANDS
  SVENSKA:Zweeds
• PYCCKIN: Russisch
• 日本語：Japans
• 中文：Chineses

Extra installingen

U kurz de volgende opties aanpassen:

• RESET
  TOETSEN SLOT

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk herhaaldelijk op de toets totdat het pictogram van de gewenste optie verschijnt.
3 Druk op de / toetsen om de gewenste optie te selecteren en druk op de OK toets.

Pas de geselecteerde optie als volgt aan.

De standardinstellungen resetten

U kurz de aangepaste instellingen terugzetten maar de standaardinstellungen.

1 Druk op de ↓/↑ toetsen om →← (RESET) te selecteren en druk verwolgens op de OK toets.

Het RESET menu verschijnt op het scherm.

2 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• OK: Hiermee worden alle standardinstellungen hersteld.
  Houd er rekening mee dat bij deze methode de
  (Language) instelling nicht wordt geset.
• ANNULEREN:Het resetten annuleren en terugkeren maar het menuschem.

■ Menu's en bedieningselementen vergrendelen

U kunt de toetsen vergrendelen om ongewenst aanpassen of resetten te vermijden.

1 Druk op de / toetsen om O_ (TOETSEN SLOT) te selecteren en druk verwolgens op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

2 Druk op de / toetsen om AAN of UIT te selecteren en druk op de OK toets.

• AAN: Alleen de (aan/uit) schakelaar werk. Als u probeert een andere handeling UIT te voeren, verschijnt het pictogram (TOETSEN SLOT) op het scherm.
• UIT: SteIOn (TOETSEN SLOT) in op UIT. Als u het onderdeel OTo (TOETSEN SLOT) instelt op AAN, kan alleen dit menu-onderdeel worden geselecteerd.

Deze monitor voldoet aan de richtlijnen voor stroombesparing die zich opgesteld door VESA, ENERGY STAR en NUTEK. Wanner de monitor is aangesloten op een computer of een videokaart die compatibel is met DPMS (Display Power Management Standard) voor analoge ingang/DMPM (DVI Digital Monitor Power Management) voor digitale ingang,.gaat het automatisch minder stroom verbruiken zoals hieronder afgebeeld.

Stroomstand	Stroomverbruik	(aan/uit) lampje
normale werking	38 W (maximaal) (SDM-E76A/SDM-E76D)	groen
	44 W (maximaal) (SDM-E96A/SDM-E96D)
actief uit* (diepe sluimer)**	1,0 W (maximaal)	oranje
stroom uitgeschakeld	1,0 W (maximaal)	uit

• Als uw computer in de stand "actief uit" worden gezet, valt het ingangssignaal weg en verschijnt het bericht "GEEN INPUT SIGNAL" op het scherm. Na 5 seconden worden de energiespaarstand voor de monitor geactiveerd.
  ** "Diepe sluimer" is een stroomspaarstand die gedefiniereid is door de Environmental Protection Agency.

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analogog RGB signal)

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en de scherpte (fase/ pitch) automatisch aangepast zodate er een scherp beeld op het scherm verschijnt.

Fabrieksinstalling

Als de monitor een ingangssignaal ontvangt, worden dit automatisch afgestemd op een van de fabrieksinstelleningen die in het geheugen van de monitor zijn opgeslagen, om een beeld van hoge kwaliteit in het midden van het scherm te krijgen. Als het ingangssignaal overeenkomt met de fabrieksinstelling, worden het beeld automatisch op het scherm weergegeven met de juiste standardinstelleningen.

Als ingangssignalen nicht overeenkomen met de fabrieksinstellungen

Als de monitor een ingangssignaal ontvangt dat nicht overeenkomt met een van de fabrieksinstallingen, worden de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd waardoor er algid een scherp beeld verschijnt op het scherm (binnen het volgende freqentiebereik):

Horizontale frequenie: 28 - 80kHz

Verticale frequente: 56 - 75Hz

De eerste keer dat de monitor ingangssignalen ontvangt die nicht overeenkomen met een van de fabrieksinstelleningen, kan het longer dan normala duren voordat het beeld op het scherm verschijnt. De instelgeevens worden automatisch opgeslagen in het geheugen zodate de monitor op bezelfde manier werkdt als wanner de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstelleningen.

Opmerking (alleen voor SDM-E76D/SDM-E96D)

U hoeft de digitale RGB-signalen van de DVI-D-ingang voor INPUT1 Niet te wijzigen.

Als u de fase, pitch en beeldpositie handmatig aanpast verwijl UIT bij AUT. INSTELLEN is geselecteerd

Voor sommige ingangssignalen konnen de beeldpositie, de fase en de pitch nicht—helemaal automatisch worden aangepast. Deze instellingen konnen dan handmatig worden aangepast (pagea 11). Als u deze installingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weeper opgeroepen wanner de monitordezelfde ingangssignalen ontvangt.

Opmerkingen

• Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, werkelt alleen de (aan/uit) schakelaar.
• Het kan zijn dat het beeld gedurende dezeijd knippert, maar dit duidt Niet op een storing. Wacht een paar seconden tot de instelling is voltooid.

Problemen oplossen

Lees dit gedeelte door voordat u contact opneemt met uw dealer of de klantenservice.

Schermberachten

Als er een probleem is met het ingangssignaal, verschijnt een van de volgende berachten op het scherm. Om dit probleem op te losers, wie "Problemen en oplossingen" op pagina 18.

Als BUITEN BEREIK op het scherm verschijnt

Dit geeft aan dat het ingangssignaal Niet worden ondersteund door de monitor. Controller de volgende items.

Voorbeeld:

INFORMATIe

BUITEN BEREIKINGANG1:DVI-Dxxxx kHzHz/ xxxHz

Als "xxx.x kHz/ xxx Hz" wordt weergegeven

Dit geeft aan dat de horizontale of verticale freiagentie nicht worden ondersteund door de monitor.

De cijfers staan voor de horizontale en verticale frequencies van het huidige ingangssignaal.

Als"RESOLUTIE >1280× 1024 "wordt weergegeben

Dit geeft aan dat de resolutie Niet worden ondersteund door het beeldschemm (1280× 1024 of minder).

Als "GEEN INPUT SIGNALAAL" op het scherm versuschijnt

Hiermee worden aangegeven dat er geen signalaal worden ingevoerd.

Voorbeeld:

INFORMATIe

GEEN INPUT SIGNALINGANG1:DVI-D GA NAAR STROOMSPAAR

GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 5 seconden nadat het bericht is verschenen over maar de energiespaarstand.

Als KABEL NIET AANGESLOTEN op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel is losgekoppeld.

Voorbeeld:

INFORMATI E

KABEL NIET AANGESLOTEN
INGANG1: DVI-D
GA NAAR STROOMSPAAR

GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 45 seconden nadat het bericht is verschenen over maar de energiespaarstand.

Problemen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten apparatuur wanneer u problemen hebt met een aangesloten computer of andere apparatuur.

Probleem	Controleer们都 controleer deze punten
Geen beeld
Het (1) (aan/uit) lampje brandt nicht of het (2) (aan/uit) lampje gaat nicht branden als de (3) (aan/uit) schakelaar is ingedrukt.	• Controleer of het netsnoer goed is aangesloten.
KABEL NIET AANGESLOTEN verschijnt op het scherm.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 6). • Controleer of de pennen van de video-ingang nicht+zijn verbogen of maar binnen+zijn gedrukt. • Controleer of de instelling voor ingangsselectie juist is (pagea 8). • Er is een videosignaalkabel aangesloten die nicht is meegeleverd. Als u een videosignaalkabel aansluit die nicht is bijgeleverd, kan het bericht KABEL NIET AANGESLOTEN op het scherm verschijnen voordat de energiespaarstand worden geactiveerd. Dat is normal aan duidt nicht op storing.
GEEN INPUT SIGNALAAL wordt weergegeven op het (4) (aan/uit) lampje is oranje.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 6). • Controleer of de pennen van de video-ingang nicht+zijn verbogen of maar binnen+zijn gedrukt. • Controleer of de instelling voor ingangsselectie juist is (pagea 8). ■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en nicht door de monitor • De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetenbord of verplaats de muis. • Controleer of de grafische kaart goed is geinstalleerd. • Pas uw videokaart aan op het新模式st stuurprogramma. Of stem de versie van uw videokaart af op het huidige besturingsystem. • Als u gezruik maakt van een laptopscomputer, dien u de uitgang van uw computer in te stellen op video-uitgang (voormeer details over de instilling van de video-uitgang, dien u contact op te nemen met de computerfabrikant). • Controleer of de computer is ingeschakeld. • Start de computer opnieuw op.
BUITEN BEREIK verschijnt op het scherm.	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en nicht door de monitor • Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Als u een oude monitor door deze monitor hebtservangen, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen binnen het volgende bereik: Horizontal: 28-80 kHz (analoge RGB), 28-64 kHz (digital RGB allen voor SDM- E76D/SDM-E96D) Vertical: 56-75 Hz (analoge RGB), 60 Hz (digital RGB allen voor SDM-E76D/SDM- E96D) Resolutie: 1280×1024 of minder • Start uw besturingsystem in de veilige modus en start uw computer opnieuw op nadat u de resolutie heeft ingesteld. De instelling van de veilige modus is afhankelijk van het besturingsystem. Voor meer details dient u contact op te nemen met de computerfabrikant.
U gezruikt Windows en hebt een oude monitor verrangen door deze monitor.	• Als u een oude monitor door deze monitor hebtservangen, moet u de oude monitor opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met "Fabrikanten" en selecteer de gewenste modelnaam in de lijst "Modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van de ze monster Niet in de lijst met "Modellen" verschijnt, moet u "Plug & Play" proberen.
Bij gezruikt van een Macintosh systeme.	• Als u de Macintosh-adapter (niet meegeleverd) gezrukt, moet u controlleden of de Macintosh-adapter en de videosignaalkabel correct+zijn aangesloten.
Probleem	Controleer deze punten
Het beeld flickkert, springt, oscilleert of is verrormd.	·Pas pitch en fase aan (pagea 11). ·Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit. ■Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Raadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor. ·Controleer de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door deze monitor. Sommige grafische kaarten hebben een synchronisatiepuls die te smal is om de monitor correct te soften synchroniseren, ook al ligt de frequentie binnen het juiste bereik. ·Pas de_freqie voor vernieuwen (verticaleRFC) van de computer aan, om een optimaal beeld te verkrijgen.
Het beeld is wazig.	·Pas de holderheid en het contrast aan (pagea 10, 11). ·Pas pitch en fase aan (pagea 11). ■Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Stel de resolutie op uw computer in op 1280 × 1024.
Echobeeeld (ghosting).	·Gebruik geen videoverlngkabels en/of videoschakeldozen. ·Controleer of alle aansluitingen goed vastzitten.
Het beeld is nicht gecentreerd of heeft net de juiste afmetingen.	·Pas pitch en fase aan (pagea 11). ·Pas de beeldpositie aan (pagea 11). Houd er rekening mee dat in bepalde videomodi het scherm net volledig is gemuld.
Het beeld is teklein.	■Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Stel de resolutie op uw computer in op 1280 × 1024.
Het beeld is donker.	·Pas de holderheid aan met het HELDERHEID menu (pagea 11). ·Pas de achtergrundverlichting aan (pagea 10). ·Na het inschaken van de monitor duurt het enkele minuten voordat het scherm oplicht.
Golvend of elliptisch patroon (moiré) is zichtaar.	·Pas pitch en fase aan (pagea 11).
De kleur is Niet gelijkmatig.	·Pas pitch en fase aan (pagea 11).
Onzuivere witweergave.	·Pas de kleurtemperatuur aan (pagea 13).
De toetsen van de monitor werken net (O-TIverschijnt op het scherm).	·Als het toetsen slot is ingesteld op AAN,要去 u deze instellen op UIT (pagea 15).
De monitor worden na enige tijtuitgeschakeld.	■Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Schakel de stroomspaarstand van de computer uit.
De resolutie die op het menuschem worden weergegeven, is onjuist.	·Afhankelijk van de instilling van de grafische kaart,kan de resolutie die op het menuschem worden weergegeven,iet overeenkomen met de resolutie die in de computer is ingesteld.

Als een probleem Niet kan worden opgelost, neemt u contact op met een erkende Sony dealer en geeft u de volgende informatie:

• Modelnaam: SDM-E76A, SDM-E96A, SDM-E76D of SDME96D
  Serienummer
• Gedetailleerde beschrijving van het probleem
• Datum van aanschaf
• Naam en specificaties van uw computer en grafische kaart

Technische gegevens

SDM-E76A

LCD-schem	Type: a-Si TFT Active Matrix Beeldformaat: 17,0 inch
Ingangssignaalindeling	RGB-werkingsfrequentie*
	Horizontaal: 28–80 kHz (analoge RGB)
	Vertical: 56–75 Hz (analoge RGB)
Resolutie	Horizontal: Max.1280 punten
	Vertical: Max.1024 lijenen
Ingangssignaal niveaus	Analoog RGB-videosignaal 0,7 Vp-p, 75 Ω, positief
	SYNC-signaal
	TTL-niveau, 2,2 kΩ, positief of negatif
	(afzonderlijk horizontal en vertical)
Stroomvereisten	100–240 V, 50–60 Hz, Max. 1,0 A
Werkingstemperatuur	5–35 °C
Afmetingen (breedte/hoogte/diepte)
	Beeldscherm (5°):
	Ongeveer 382 × 403,2 × 193,2 mm
Gewicht	Ongeveer 4,5 kg
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

SDM-E96A

LCD-schem	Type: a-Si TFT Active Matrix Beeldformaat: 19,0 inch
Ingangssignaalindeling	RGB-werkingsfrequentie*
	Horizontaal: 28–80 kHz (analoge RGB)
	Vertical: 56–75 Hz (analoge RGB)
Resolutie	Horizontal: Max.1280 punten
	Vertical: Max.1024 lijnen
Ingangssignaalniveau	Analoog RGB-videosignaal 0,7 Vp-p, 75 Ω, positief
	SYNC-signaal
	TTL-niveau, 2,2 kΩ, positief of negatief (afzonderlijk horizontaal en vertical)
Stroomvereisten	100–240 V, 50–60 Hz, Max. 1,0 A
Werkingstemperatuur	5–35 °C
Afmetingen (breedte/hoogte/diepte)
	Beeldscherm (5°):
	Ongeveer 420 × 433,1 × 193,2 mm
Gewicht	Ongeveer 5,5 kg
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

• Aanbevolen horizontale en verticale synchronisatieconditione

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontaleijd zijn of 0,8 sec , afhankelijk van wat het grootst is.

• Horizontale onderdrukkingsbreedte要去er dan 2,5 usecijken.
• Verticale onderdrukkingsbreedte要去er dan 450~ sec Zijn

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

SDM-E76D

LCD-schem	Type: a-Si TFT Active Matrix Beeldformaat: 17,0 inch
Ingangssignaalindeling	RGB-werkingsfrequentie*
	Horizontaal: 28–80 kHz (analoge RGB)
	28–64 kHz (digital RGB)
	Verticaal: 56–75 Hz (analoge RGB)
	60 Hz (digital RGB)
Resolutie	Horizontaal: Max.1280 punten
	Verticaal: Max.1024 lijnen
Ingangssignaalniveauaus	Analoog RGB-videosignaal 0,7 Vp-p, 75 Ω, positief
	SYNC-signaal
	TTL-niveau, 2,2 kΩ, positief of negatif
	(afzonderlijk horizontaal en vertical)
	Digital RGB (DVI) signaal: TMDS (Single link)
Stroomvereisten	100–240 V, 50–60 Hz, Max. 1,0 A
Werkingstemperatuur	5–35 °C
Afmetingen (breedte/hoogte/diepte)
	Beeldscherm (5°):
	Ongeveer 382 × 403,2 × 193,2 mm
Gewicht	Ongeveer 4,5 kg
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

SDM-E96D

LCD-schem	Type: a-Si TFT Active Matrix Beeldformaat: 19,0 inch
Ingangssignaalindeling	RGB-werkingsfrequentie*
	Horizontaal: 28–80 kHz (analoge RGB)
	28–64 kHz (digitale RGB)
	Verticalaal: 56–75 Hz (analoge RGB)
	60 Hz (digitaal RGB)
Resolutie	Horizontalaal: Max.1280 punten
	Verticalaal: Max.1024 lijnen
Ingangssignaal niveaus	Analoog RGB-videosignaal
	0,7 Vp-p, 75 Ω, positief
	SYNC-signaal
	TTL-niveau, 2,2 kΩ, positief of negatif
	(afzonderlijk horizontaal en verticalaal)
	Digital RGB (DVI) signaal: TMDS (Single link)
Stroomvereisten	100–240 V, 50–60 Hz, Max. 1,0 A
Werkingstemperatuur	5–35 °C
Afmetingen (breedte/hoogte/diepte)
	Beeldscherm (5°):
	Ongeveer 420 × 433,1 × 193,2 mm
Gewicht	Ongeveer 5,5 kg
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

• Aanbevolen horizontale en verticale synchronisatieconditione

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontaleijd zijn of 0,8 sec , afhankelijk van wat het grootst is.

• Horizontale onderdrukkingsbreedte要去er dan 2,5 μsec়.
• Verticale onderdrukkingsbreedte要去en dan 450~ sec Zijn

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

TCDDevelopment

Tc0'03

DISPLAYS
