Typ produktu	Autokamera (záznamník do auta)
Značka	Navitel
Model	RS990 GPS
Hlavný snímač fotoaparátu	Sony IMX678 STARVIS2
Snímač zadnej kamery	GC2053
Rozlíšenie predného videa	2160p (4K) / 1440p (2K) / 1080p (Full HD)
Rozlíšenie zadného videa	1080p (Full HD)
Uhol záberu prednej kamery	160°
Uhol záberu zadnej kamery	120°
Procesor	NT98529
Displej	3" IPS, 480 x 854 pixelov
Formát záznamu	MOV
Kapacita microSD	Až 512 GB (trieda U3 alebo vyššia)
Batéria	3,7 V, 500 mAh
Napájanie	5 V, 2 A cez USB-C
Wi-Fi	802.11 b/g/n
GPS	Vstavaný GPS s upozorneniami na kameru a rýchlosť
G-senzor	Áno, nastaviteľná citlivosť
ADAS funkcie	Kontrola vzdialenosti, varovanie pred opustením jazdného pruhu, upozornenie na začiatok pohybu vpred, varovanie pred nárazom zozadu, detekcia mŕtveho uhla
Konektivita	USB-C (nabíjanie a dáta), port pre zadnú kameru (2,5 mm micro-jack), Wi-Fi
Obsah balenia	DVR, autonabíjačka 12/24 V, zadná kamera, kábel USB-C na USB-A, video kábel zadnej kamery, návod na použitie, záručný list, darčekový poukaz, elektrostatická fólia (2 ks)
Údržba a čistenie	Udržujte šošovku čistú; používajte mäkkú suchú handričku; žiadne chemikálie; pred čistením vypnite
Bezpečnostné opatrenia	Používajte iba originálnu nabíjačku; vyhýbajte sa extrémnym teplotám (prevádzka 0-35 °C, skladovanie 5-45 °C); udržiavajte mimo ohňa; nerozoberajte
Prevádzková teplota	0 až +35 °C
Skladovacia teplota	+5 až +45 °C

Často kladené otázky - RS990 GPS Navitel

Ako nainštalujem zadnú kameru?

Pripevnite kameru na zadné okno pomocou lepiacej nálepky. Veďte kábel vnútri kabíny a pripojte ho k portu zadnej kamery (CAM-IN) na hlavnej jednotke. Pre bezpečnosť odporúčame, aby inštaláciu vykonala kvalifikovaná osoba.

Ako naformátujem microSD kartu?

Prejdite do Menu > Formátovať SD kartu a potvrďte. Formátovanie vymaže všetky údaje a je potrebné pre správnu prevádzku. Používajte vysokorýchlostnú kartu (trieda U3 alebo vyššia) až do 512 GB.

Ako zapnem parkovací režim?

Parkovací režim vyžaduje nepretržité napájanie cez NAVITEL SMART BOX MAX (predáva sa samostatne), aby sa zabránilo vybitiu batérie. Po pripojení G-senzor spustí núdzové nahrávanie pri náraze.

Ako sa pripojím k mobilnej aplikácii?

Stiahnite si Navitel DVR Center z Google Play, App Store alebo AppGallery. Povoľte Wi-Fi na DVR (Menu > Wi-Fi > Zap.). Použite telefón na pripojenie k sieti Wi-Fi DVR. Predvolené heslo je možné zmeniť v ponuke Heslo Wi-Fi.

Aká je maximálna kapacita microSD karty?

Zariadenie podporuje microSD karty až do 512 GB. Pre spoľahlivé 4K nahrávanie používajte triedu U3 alebo vyššiu.

Ako zapnem funkcie ADAS?

Prejdite do Menu a nájdite Pokročilé systémy asistencie vodiča (ADAS). Môžete aktivovať kontrolu vzdialenosti, varovanie pred opustením jazdného pruhu, upozornenie na začiatok pohybu vpred, varovanie pred nárazom zozadu a detekciu mŕtveho uhla. Podľa potreby upravte citlivosť.

Ako resetujem zariadenie?

Ak zariadenie prestane reagovať, stlačte tlačidlo Reset (malý otvor) pomocou kancelárskej sponky. Toto reštartuje DVR bez vymazania nastavení.

Čo robí G-senzor?

G-senzor detekuje náhle nárazy alebo zmeny zrýchlenia. Pri spustení sa aktuálny video súbor automaticky uzamkne a chráni pred prepísaním. Citlivosť je možné nastaviť v Menu > G-senzor.

Ako aktualizujem firmvér?

Použite aplikáciu Navitel DVR Center na bezdrôtovú aktualizáciu firmvéru. Alternatívne si stiahnite najnovší firmvér z webovej stránky Navitel, skopírujte ho na naformátovanú microSD kartu, vložte ju do DVR a postupujte podľa pokynov na obrazovke.

Ako prepínam medzi pohľadom z prednej a zadnej kamery?

V Režime nahrávania stlačte a podržte tlačidlo Dole na 2 sekundy na prepínanie medzi režimami predná, zadná, rozdelená obrazovka a obraz v obraze. Režim zobrazenia môžete vybrať aj v Menu > Vybrať režim zobrazenia.

NÁVOD NA OBSLUHU RS990 GPS Navitel

Đakujeme vám za zakúpenie tohto produktu značky NAVITEL®.

NAVITEL RS990 GPS je multifunkčná autokamera s vysokým rozlíšením, ktorá ponúka široku škálu funkcií a vlastností, podrobne opísaných v tejto používatelskej príručke. Pred použitím zariadenia si pozorne prečítajte návod a uschovajte ho pre budúce použitie..

Poznámka: Balenie, vzhľad a špecifikácia, ktoré nemenia celkovú funkčnosť zariadenia, môžu byť zmenené výrobcom bez predchádzajúceho upozornenia.

*V budúcich aktualizáciách firmvéru je možné pridat' nové jazykové balíčky.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL RS990 GPS je kompatibilné so smernicou RED 2014/53/EÚ. Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese: https://www.navitel.com/declaration_of_conformity

Inštalácia

1. Vložte kartu microSD (predáva sa samostatne) do DVR. Použite vysokorýchlostnú SD kartu (trieda U3 alebo vyššia); kapacita by mala byť až 512 Gb.

• Aby ste predišli poruchám DVR a/alebo SD karty, nevkladajte a nevyberajte SD kartu počas prevádzky DVR.

• Pred použitím microSD karty ju prosím naformátujte v DVR, aby ste predišli chybám dát. Pre formátovanie SD karty v režime Menu vyberte Format SD-card a potvrdte.

• Upevnite zariadenie na čelné sklo pomocou držiaka.

• Pripojte nabíjačku do auta do zásuvky zapaľovača cigariet.
• Pripojte nabíjačku do auta k vstupu DVR (USB-C).
• Zapnite napájanie; DVR sa spustí a začne automaticky nahrávat.
• Upravte polohu DVR.

Opatrenia

• Vstavaná batéria je určená iba pre záznam núdzovej udalosti v parkovacom režime a správne vypnutie zariadenia pri vypnutí napájania; pre plnú prevádzku zariadenia v akomkolvek režime je potrebné stále pripojenie napájania.
• Používajte iba originálny adaptér nabíjačky. Použitie iného adaptéra môže negatívne ovplyvnit batériu zariadenia. Používajte iba príslušenstvo schválené výrobcom.
• Prípustná okolitá teplota v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relatívna vlhkost: 5 % až 90 % bez kondenzácie (25 °C).
• Umiestnite zariadenie mimo zdroja ohna, aby nedošlo k výbuchu alebo požiaru.
• Nevystavujte zariadenie fyzickým nárazom.
• Vyvarujte sa kontaktu zariadenia so zdrojmi elektromagnetického žiarenia.
• Udržujte objektív čistý. Na čistenie produktu nepoužívajte chemikálie ani čistiace prostriedky; pred čistením zariadenie vždy vypnite.
• Prísne dodržujte zákony a regulačné akty regionu, kde sa zariadenie používa. Toto zariadenie nie je možné používať na nezákonné účely.
• Zariadenie sami nerozoberajte ani neopravujte. V prípade poruchy zariadenia kontaktujte servisné stredisko.

STARVIS2 a STARVIS 2 sú ochranné známky spoločnosti Sony Corporation

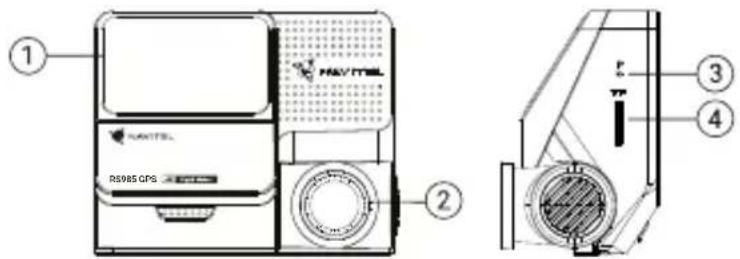

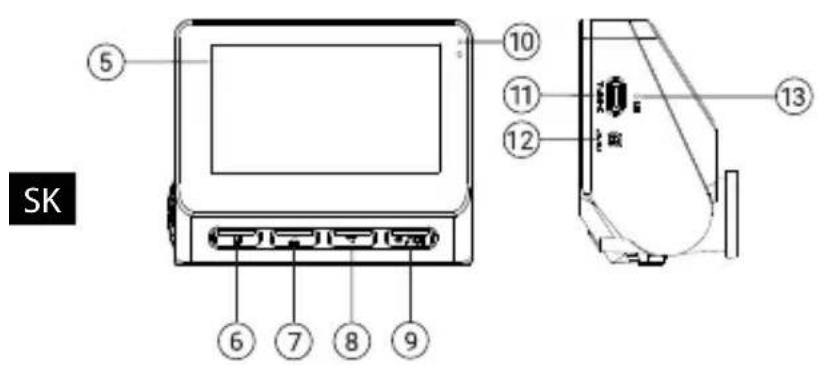

Tlačidlá

Pre pohodlnú prácu s video súbormi a vloženými dátami DVR použite Navitel DVR Player. Na stiahnutie je k dispozícii na: https://www.navitel.com/downloads/navitel-dvr-player

Funkcia zariadenia

Naformátujte SD kartu	Naformátovanie microSD karty v DVR je nevyhnutné pre správnu funkciu zariadenia. Pred použitím karty microSD alebo v prípade chyby dát naformátujte kartu microSD. Pre formátovanie SD karty v režime Menu vyberte Format SD-card a potvrďte.
Záznam	Pripojte zariadenie k externému zdroju napájania a automaticky začne nahrávať. Stlačením tlačidla OK nahrávanie zastavíte. Ďalším stlačením tlačidla OK nahráte dálšie video. Každé video sa automaticky uloží.
Frekvencia	Táto funkcia upravuje rýchlost’ uzávierky, aby sa minimalizoval dopad blikania zo zdrojov umelého svetla. Požadovanú frekvenciu si môžete vybrať v Menu.
Slučkové nahrávanie	Táto funkcia umožňuje uložiť video ako sadu súborov uvedených v ponuke trvania. Ak na pamäťovej karte dôjde miesto, nechránené súbory budú prepísané v poradí, v akom boli vytvorené.
Vypnúť Vyberte dobu nečinnosti, počas ktorej sa zariadenie automaticky vypne.
Pečiatka K nahraným videám môžete pridať dátum a rýchlost’.
G-senzor	V prípade dopravnej nehody DVR automaticky uzamkne aktuálne video. Chránené súbory nemožno zmazať ani prepísať. Citlivosť G-senzora môžete upraviť v Menu.
GPS poloha	Zariadenie podporuje vstavanú čipovú sadu GPS a anténu GPS, môže zobrazovať zemepisnú dĺžku, šírku a dálšie informácie o vašej aktuálnej polohe.
Vyberte režim zobrazenia	Umožňuje prepínať režimy zobrazenia kamery: iba predné; iba spät; rozdelená obrazovka; zozadu cez prednú (obraz v obraze).
USB pripojenie	Pri pripojení zariadenia k počítaču pomocou kábla USB sa zobrazia dve možnosti pripojenia:1) Velkokapacitné úložisko: prehrávanie, kopírovanie a mazanie súborov.2) Záznam: štandardný režim.

NAVITEL

NAVITEL RS990 GPS

Parkovací režim*	Parkovací režim - kontrola nárazu je založená na činnosti G-senzora: pri jeho spustení sa zapíše núdzový súbor.
Pokročilé asistenčné systémy pre vodičov (ADAS)	Systém monitoruje nebezpečné priblíženie k objektu, riadi opustenie jazdného pruhu, upozorňuje na začiatok pohybu objektu a hlavy a detekuje výskyt chodcov pred vozidlom. Citlivost upozornenia môžete upravit v ponuke.
Podpora mobilných aplikácií	Videá a fotografie zhotovené DVR môžete sledovať a zdieľať prostredníctvom aplikácie Navitel DVR Center vo vašom smartfóne. Aplikácia na stiahnutie prepojí váš telefón s DVR prostredníctvom siete Wi-Fi.

Poznámka: *režim je dostupný iba v prípade, že je DVR pripojený k trvalému napájaniu prostredníctvom zariadenia, ktoré zabraňuje nadmernému vybijaniu batérie - NAVITEL SMART BOX MAX.

Inštalácia aplikácie Navitel DVR Center

1. Stiahnite si a nainštalujte Navitel' DVR Center do svojho mobilného telefónu alebo tabletu a postupujte podla pokynov pre mobilné zariadenia. Aplikáciu si môžete stiahnut' naskenovaním QR kódu v Menu DVR (App QR Code) pomocou vášho mobilného telefónu.
2. Zapnite Wi-Fi v ponuke DVR (Wi-Fi) av nastavení vášho mobilného zariadenia.
3. Spustite aplikáciu. V zozname vyberte svoj DVR. Informácie o DVR sú v ponuke DVR (Wi-Fi Navitel).
4. Pripojte svoje mobilné zariadenie k DVR cez Wi-Fi. V prípade potreby použite heslo. Môžete ho zmenit v ponuke DVR (heslo Wi-Fi).

5. Pomocou Navitel DVR Center môžete:

6. aktualizovat' firmware DVR;

7. ovládanie funkcií DVR v ponuke Nastavenie: nakonfigurujte režim parkovania, snímač nárazu, režim videa a naformátujte kartu SD;
8. ukladat, prezerat, mazať a odosielat videá a fotografie a tiež sledovať video DVR v reálnom čase na obrazovke mobilného zariadenia.

Informácie o digitálnej rýchlosti a kamere

Funkcia Digital speed sa používa na zobrazenie času a rýchlosti vozidla vypočítanej pomocou signálu GPS a času. V tomto režime sa neustále zobrazuje aktuálna rýchlost' [2] a čas [3].

Funkcia Kamera info informuje vodiča o rýchlostných kamerách a varovaniach (d'alej len „kamery“) na ceste. Ked' zapnete informácie o kamere, zobrazí sa aktuálna rýchlosť a čas. S priblížením k najbližšej kamere sa zobrazia nasledujúce informácie:

• aktuálna rýchlost [2],
• ikona kamera [4],
• dynamický ukazovatel' priebehu indikujúci priblíženie k najbližšej kamere [5],
  • vzdialenost' ku kamere [6].

Všetky informácie sa zobrazujú na čiernej obrazovke.

Ak nie je k dispozícii žiadny signál GPS, zobrazí sa ---.

Poznámka. Slabý signál GPS môže byť spôsobený zlými poveternostnými podmienkami a dálšími vonkajšími faktormi. Obrátte sa prosím na tachometer vášho vozidla.

Pokročilé asistenčné systémy pre vodičov (ADAS)

Ked'je aktivovaný pokročilý asistenčný systém vodiča, sú k dispozícii nasledujúce funkcie:

1. sledovanie nebezpečnej blízkosti objektu

1. kontrola opustenia jazdného pruhu


1. upozornenie na začiatok pohybu predmetu vpredu

1. správa o chodcoch objavujúcich sa pred autom

Pomocou zadnej kamery môžete získať obraz za vozidlom vo vysokom rozlíšení pre bezpečné parkovanie alebo záznam za jazdy. Moderná technológia dvojitého nahránvania umožňuje ukladať nahrávky pred aj za vozidlom na nápravu akejkol'vek nepredvídanej situácie.

Inštalácia zadnej kamery

Poznámka: Dôrazne sa odporúča, aby práce na inštalácii kamery vykonával kvalifikovaný personál s potrebnými zručnosťami. Vedenie káblov môže vyžadovať speciálne nástroje alebo nástavce. Uistite sa, že tieto práce sú bezpečné.
