Typ produktu	Kamera samochodowa (Dashcam)
Marka	Navitel
Model	RS990 GPS
Główny sensor kamery	Sony IMX678 STARVIS2
Sensor tylnej kamery	GC2053
Rozdzielczość wideo przód	2160p (4K) / 1440p (2K) / 1080p (Full HD)
Rozdzielczość wideo tył	1080p (Full HD)
Kąt widzenia przód	160°
Kąt widzenia tył	120°
Procesor	NT98529
Wyświetlacz	3" IPS, 480 x 854 pikseli
Format nagrywania	MOV
Pojemność karty MicroSD	Do 512 GB (klasa U3 lub wyższa)
Bateria	3,7 V, 500 mAh
Zasilanie	5 V, 2 A przez USB-C
Wi-Fi	802.11 b/g/n
GPS	Wbudowany GPS z alertami o kamerach i prędkości
Czujnik G	Tak, regulowana czułość
Funkcje ADAS	Kontrola odległości, ostrzeżenie o opuszczeniu pasa, alert o rozpoczęciu jazdy, ostrzeżenie o kolizji z tyłu, wykrywanie martwego pola
Łączność	USB-C (ładowanie i dane), port tylnej kamery (micro-jack 2,5 mm), Wi-Fi
Zawartość opakowania	Rejestrator, ładowarka samochodowa 12/24 V, tylna kamera, kabel USB-C do USB-A, kabel wideo tylnej kamery, instrukcja obsługi, karta gwarancyjna, bon upominkowy, folia elektrostatyczna (2 szt.)
Konserwacja i czyszczenie	Utrzymuj obiektyw w czystości; używaj miękkiej, suchej szmatki; bez chemikaliów; wyłącz przed czyszczeniem
Środki ostrożności	Używaj tylko oryginalnej ładowarki; unikaj ekstremalnych temperatur (praca 0-35°C, przechowywanie 5-45°C); trzymaj z dala od ognia; nie demontuj
Temperatura pracy	0 do +35°C
Temperatura przechowywania	+5 do +45°C

Często zadawane pytania - RS990 GPS Navitel

Jak zamontować tylną kamerę?

Przymocuj kamerę do tylnej szyby za pomocą naklejki. Poprowadź kabel wewnątrz kabiny i podłącz go do portu tylnej kamery (CAM-IN) na głównej jednostce. Ze względów bezpieczeństwa zalecamy, aby montaż został wykonany przez wykwalifikowaną osobę.

Jak sformatować kartę microSD?

Przejdź do Menu > Formatuj kartę SD i potwierdź. Formatowanie usuwa wszystkie dane i jest niezbędne do prawidłowego działania. Używaj szybkiej karty (klasa U3 lub wyższa) do 512 GB.

Jak włączyć tryb parkingowy?

Tryb parkingowy wymaga stałego zasilania przez NAVITEL SMART BOX MAX (sprzedawany osobno), aby zapobiec rozładowaniu baterii. Po podłączeniu czujnik G wyzwoli nagrywanie awaryjne w przypadku uderzenia.

Jak połączyć się z aplikacją mobilną?

Pobierz Navitel DVR Center z Google Play, App Store lub AppGallery. Włącz Wi-Fi w rejestratorze (Menu > Wi-Fi > Wł.). Użyj telefonu, aby połączyć się z siecią Wi-Fi rejestratora. Domyślne hasło można zmienić w menu Hasło Wi-Fi.

Jaka jest maksymalna pojemność karty microSD?

Urządzenie obsługuje karty microSD do 512 GB. Używaj klasy U3 lub wyższej do niezawodnego nagrywania 4K.

Jak włączyć funkcje ADAS?

Przejdź do Menu i znajdź Zaawansowane systemy wspomagania kierowcy (ADAS). Możesz aktywować kontrolę odległości, ostrzeżenie o opuszczeniu pasa, alert o rozpoczęciu jazdy, ostrzeżenie o kolizji z tyłu i wykrywanie martwego pola. Dostosuj czułość w razie potrzeby.

Jak zresetować urządzenie?

Jeśli urządzenie przestanie reagować, naciśnij przycisk Reset (mały otwór) za pomocą spinacza. Spowoduje to ponowne uruchomienie rejestratora bez usuwania ustawień.

Do czego służy czujnik G?

Czujnik G wykrywa nagłe uderzenia lub zmiany przyspieszenia. Po wyzwoleniu bieżący plik wideo jest automatycznie blokowany i chroniony przed nadpisaniem. Czułość można regulować w Menu > Czujnik G.

Jak zaktualizować oprogramowanie?

Użyj aplikacji Navitel DVR Center do bezprzewodowej aktualizacji oprogramowania. Alternatywnie pobierz najnowsze oprogramowanie ze strony Navitel, skopiuj je na sformatowaną kartę microSD, włóż do rejestratora i postępuj zgodnie z instrukcjami na ekranie.

Jak przełączać między widokiem przedniej i tylnej kamery?

W trybie nagrywania naciśnij i przytrzymaj przycisk w dół przez 2 sekundy, aby przełączać między trybami: przód, tył, podzielony ekran i obraz w obrazie. Możesz także wybrać tryb widoku w Menu > Wybierz tryb widoku.

INSTRUKCJA OBSŁUGI RS990 GPS Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL RS990 GPS to wielofunkcyjny wideorejestrator o wysokiej rozdzielczości. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy o zapoznanie się z nią i zachowanie jej na przyszłość.

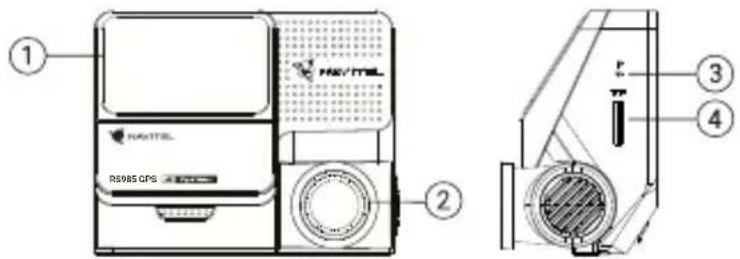

1. Uchwyt
2. Obiektyw
3. Przycisk reset
4. Slot na kartę microSD

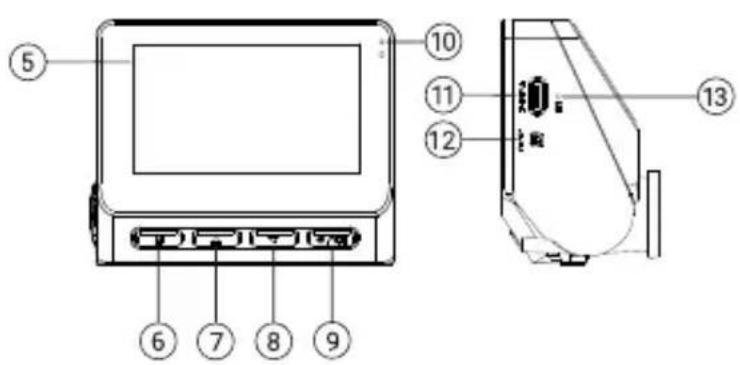

5. Wyświetlacz
6. Przycisk Menu

7. Przycisk w górę

8. Przycisk w dół

9. Przycisk włączania/ wyłączania / OK
10. Wskaźniki LED
11. Port USB-C
12. Port tylnej kamery (CAM-IN)
13. Mikrofon

Zawartość opakowania

• Wideorejestrator NAVITEL RS990 GPS
• Ładowarka samochodowa 12/24 V
- Kamera tylna
• Kabel USB-C - USB-A
• Kabel do kamery tylnej
- Instrukcja obsługi
- Karta gwarancyjna
- Prezent w postaci vouchera
• Folia elektrostatyczna - 2 szt.

Specyfikacja

Kamera główna	Sensor optyczny SONY	IMX678 STARVIS2
	Rozdzielczość wideo	2160p (4K), 1440p (2K), 1080p (Full HD)
	Kąt widzenia 160°
	Soczewka 7-warstwowe
Kamera tylna	Sensor optyczny GC2053
	Rozdzielczość wideo	1080p (Full HD)
	Kąt widzenia 120°
Procesor NT98529
Wyświetlacz 3", 480 x 854 IPS
Format nagrywania MOV
Pojemność karty microSD Max.		512 GB
Port ładowania USB-C

CAM-IN micro-jack (2.5 mm)
Bateria 3.7 V, 500 mAh
Zasilanie	5 V, 2 A
Wi-Fi	802.11 b/g/n
Powiadomienia GPS	fotoradary/ ostrzeżenia/ prędkość
G-sensor	Tak
Asystenci kierowcy	kontrola odległości/ kontrola skrzyżowania/ kontrola rozpoczęcia ruchu/ kontrola zderzenia tylnego i boczna martwego pola
Języki menu*	Francuski, Hiszpański, Niemiecki, Polski, Słowacki, Angielski, Rosyjski, Włoski, Czeski, Węgierski

Uwaga: opakowanie, wygląd, specyfikacja, które nie zmieniają ogólnej funkcjonalności urządzenia, mogą zostać zmienione przez producenta bez wcześniejszego powiadomienia.

*Nowe pakiety językowe można dodać w przyszłych aktualizacjach oprogramowania sprzętowego.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL RS990 GPS jest zgodne z Europejską dyrektywą RED 2014/53/EU. Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym: https://www.navitel.com/declaration_of_conformity

Instalacja urządzenia

1. Włóż kartę microSD (sprzedawaną oddzielnie) do urządzenia. Użyj szybkiej karty (klasa U3 lub wyższa) o pojemności do 512 GB.

• Aby uniknąć awarii urządzenia i/lub karty microSD, nie wkładaj i nie usuwaj karty podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę, a następnie potwierdź.

• Przymocuj urządzenie do przedniej szyby za pomocą uchwytu.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę do urządzenia poprzez port USB-C.
• Włącz zasilanie, urządzenie włączy się i automatycznie zacznie nagrywać.
• Ustaw odpowiednią pozycję kamery.

Środki ostrożności

• Wbudowana bateria służy wyłącznie do nagrywania zdarzenia awaryjnego w trybie parkingowym i do wyłączania urządzenia po odłączeniu zasilania. Do pełnej pracy urządzenia w dowolnym trybie wymagane jest stałe podłączenie zasilania.
• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35°C. Temperatura przechowywania: od +5 do +45°C. Względna wilgotność: od 5% do 90% bez kondensacji (25°C).
• Trzymaj urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu. Zawsze wyłączaj urządzenie przed czyszczeniem.
• Ściśle przestrzegaj przepisów ustawowych i wykonawczych regionu, w którym urządzenie jest używane. To urządzenie nie może być używane do celów niezgodnych z prawem.
• Nie demontuj ani nie naprawiaj urządzenia samodzielnie. W przypadku awarii urządzenia skontaktuj się ze wsparciem technicznym.

STARVIS2 i STARVIS 2 są znakami towarowymi Sony Corporation.

Przyciski

Przycisk Funkcje
	Naciśnij, aby włączyć urządzenie.Naciśnij i przytrzymaj przez 2 sekundy, aby wyłączyć urządzenie.W trybie Nagrywania (STBY) naciśnij, aby rozpocząć nagrywanie. Naciśnij ponownie, aby zatrzymać nagrywanie.W Menu naciśnij, aby wybrać pozycję Menu.
	W trybie Nagrywania (STBY) naciśnij, aby otworzyć Menu.W Menu naciśnij, aby przejść do następnej kategorii Menu.
	W Menu naciśnij, aby wrócić do poprzedniej pozycji Menu.W trybie Nagrywania (STBY) naciśnij i przytrzymaj przez 2 sekundy, aby zrobić zdjęcie.
	W Menu naciśnij, aby wybrać następną pozycję Menu.W trybie Nagrywania (STBY) naciśnij i przytrzymaj przez 2 sekundy, aby przełącając między kamerą główną oraz tylną.
Reset Jeśli urządzenie nie odpowiada, naciśnij, aby zresetować.

Aby wygodnie zarządzać plikami, użyj aplikacji Navitel DVR Player.

Aplikacja dostępna pod linkiem: https://www.navitel.com/downloads/navitel-dvr-player

Funkcje urządzenia

Formatowanie karty SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD, a następnie potwierdź.
Nagrywanie	Podłącz urządzenie do zewnętrznego źródła zasilania. Nagrywanie rozpocznie się automatycznie. Naciśnij przycisk OK, aby zatrzymać nagrywanie. Naciśnij ponownie, aby nagrać kolejne wideo. Każda nagrana sekwencja zostanie zapisana automatycznie.
Redukcja migotania	Dostosuj czas otwarcia migawki, aby zminimalizować wpływ migotania pochodzącego ze sztucznych źródeł światła. Bieżącą częstotliwość można wybrać w menu.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików. Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Wyłączanie Wybierz	okres bezzynności, po którym urządzenie wyłączy się automatycznie.
Datownik Do nagranych filmów można dodawać znaczniki daty i prędkości.
G-sensor	W razie wypadku, bieżące wideo zostanie automatycznie zapisane w zabezpieczonym folderze. Takie pliki wideo nie mogą być usunięte czy nadpisane. Czułość sensora może być dostosowana w ustawieniach.
Lokalizacja GPS	Urzadzenie ma wbudowany moduł GPS, dzięki czemu może wyświetlać długość i szerokość geograficzną oraz inne informacje o Twojej aktualnej lokalizacji.
Wybierz tryb wyświetlania podglądu	Dostępne są różne tryby wyświetlania podglądu: tylko z przodu, tylko z tyłu, podzielony ekran, obraz z tylnej kamery nałożony na obraz przedniej kamery (obraz na obrazie).
Łącze USB	Podłączając urządzenie do komputera poprzez kabel USB, pojawią się dwie opcje:1) Pamięć masowa: odtwarzaj, kopiuj i usuwaj pliki.2) Tryb nagrywania
Tryb parkingowy*	Tryb parkingowy - kontrola uderzenia jest oparta na działaniu G-sensora. Po jego uruchomieniu zapisywany jest plik nagrany w sytuacji awaryjnej.
Zaawansowany system wspomagania kierowcy (ADAS)	System monitoruje niebezpieczne zbliżanie się do obiektu, kontroluje opuszczenie pasa ruchu, ostrzega o rozpoczęciu ruchu obiektu przed samochodem i wykrywa pojawienie się pieszych przed samochodem. Czułość ostrzeżeń można dostosować w menu.
Obsługa poprzez aplikację mobilną	Możesz oglądać i udostępniać zdjęcia i filmy nagrane wideorejestratorem w aplikacji Navitel DVR Center. Aplikacja łączy smartfon z wideorejestratorem przez Wi-Fi.

Uwaga: *tryb parkingowy dostępny jest tylko w przypadku podłączenia rejestratora do stałego źródła zasilania poprzez urządzenie zapobiegające nadmiernemu rozładowaniu baterii - NAVITEL SMART BOX MAX.

Instalacja aplikacji Navitel DVR Center

1. Pobierz i zainstaluj Navitel DVR Center na telefonie komórkowym lub tablecie, postępuj zgodnie z instrukcjami urządzenia mobilnego. Możesz pobrać aplikację, skanując kod QR w menu wideorejestratora (App QR Code).
2. Włącz Wi-Fi w Menu wideorejestratora oraz w ustawieniach urządzenia mobilnego.
3. Uruchom aplikację. Wybierz swoje urządzenie z listy. Informacje o urządzeniu znajdują się w menu wideorejestratora.
4. Podłącz urządzenie mobilne do wideorejestratora przez Wi-Fi. W razie potrzeby użyj hasła. Możesz je zmienić w menu wideorejestratora.

5. Korzystając z Navitel DVR Center możesz:

6. zaktualizować oprogramowanie wideorejestratora;
   • sterować funkcjami wideorejestratora w Ustawieniach: skonfigurować tryb parkowania, czujnik uderzenia, tryb wideo i sformatować kartę SD;

7. zapisywać, przeglądać, usuwać i wysyłać filmy i zdjęcia, a także oglądać wideo z wideorejestratora w czasie rzeczywistym na ekranie urządzenia mobilnego.

Informacje o prędkości i fotoradarach

Cyfrowy prędkościomierz służy do wyświetlania czasu i aktualnej prędkości pojazdu, obliczonej na podstawie sygnału GPS. Dostępne tryby: bieżąca prędkość [2] i czas [3] są stale wyświetlane.

Informacje o fotoradarach służą do ostrzegania o istniejących ograniczeniach prędkości. Po uruchomieniu funkcji ekran wideorejestratora wyświetla aktualną prędkość i czas. W obszarze pracy urządzenia znajdują się informacje takie jak:

• Aktualna prędkość [2],
• Ikona fotoradaru [4],
• Pasek postępu ruchu w obszarze fotoradaru [5],
  • Dystans do fotoradaru [6].

Wszystkie informacje są wyświetlane na czarnym tle.

W trybie Nagrywania (REC) wyświetlany jest wskaźnik • REC [1].

Jeśli pojazd nie porusza się, wyświetlane jest 0.

Jeśli nie ma sygnału GPS, wyświetlane są ---.

Uwaga. Słaby sygnał GPS może być spowodowany złą pogodą lub czynnikami zewnętrznymi. Kieruj się wartością, którą wskazuje prędkościomierz pojazdu.

Zaawansowane systemy wspomagania kierowcy (ADAS)

Po włączeniu zaawansowanego systemu wspomagania kierowcy dostępne są następujące funkcje:

1. kontrola niebezpiecznej bliskości obiektu

1. kontrola zjazdu z pasa ruchu


1. ostrzeżenie o rozpoczęciu ruchu obiektu znajdującego się przed nami

1. komunikat o pojawieniu się pieszych przed samochodem

1. niebezpieczeństwo zderzenia tylnego

Kamera tylna

Za pomocą tylnej kamery można uzyskać obraz o wysokiej rozdzielczości z tyłu samochodu w celu bezpiecznego parkowania lub nagrywania podczas jazdy. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

Instalacja wstecznej kamery

Zainstaluj kamerę na tylnej szybie przy użyciu naklejki, umieść przewód w podsufitce, a następnie podłącz go do portu kamery wstecznej.

Uwaga: Zaleca się, aby instalacja kamery została wykonana przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, wykonanie tych czynności będzie bezpieczne.

Kamera nie jest wodoodporna.
