RS990 GPS - Caméra auto Navitel - Bezmaksas lietošanas instrukcija

Produkta veids	DVR (Auto kamera)
Zīmols	Navitel
Modelis	RS990 GPS
Galvenās kameras sensors	Sony IMX678 STARVIS2
Aizmugurējās kameras sensors	GC2053
Priekšējā video izšķirtspēja	2160p (4K) / 1440p (2K) / 1080p (Full HD)
Aizmugurējā video izšķirtspēja	1080p (Full HD)
Priekšējā skata leņķis	160°
Aizmugurējā skata leņķis	120°
Procesors	NT98529
Displejs	3" IPS, 480 x 854 pikseļi
Ieraksta formāts	MOV
MicroSD ietilpība	Līdz 512 GB (U3 klase vai augstāka)
Akumulators	3,7 V, 500 mAh
Barošanas ievade	5 V, 2 A caur USB-C
Wi-Fi	802.11 b/g/n
GPS	Iebūvēts GPS ar kameras un ātruma brīdinājumiem
G-sensors	Jā, regulējama jutība
ADAS funkcijas	Attāluma kontrole, joslas atstāšanas brīdinājums, kustības uzsākšanas brīdinājums, aizmugures sadursmes brīdinājums, mirušo zonu noteikšana
Savienojamība	USB-C (uzlāde un dati), aizmugurējās kameras ports (2,5 mm mikroligzda), Wi-Fi
Komplekta saturs	DVR, auto lādētājs 12/24 V, aizmugurējā kamera, USB-C uz USB-A kabelis, aizmugurējās kameras video kabelis, lietotāja rokasgrāmata, garantijas karte, dāvanu kupons, elektrostatiskā plēve (2 gab.)
Apkope un tīrīšana	Turiet objektīvu tīru; izmantojiet mīkstu, sausu drānu; bez ķimikālijām; izslēdziet pirms tīrīšanas
Drošības pasākumi	Izmantojiet tikai oriģinālo lādētāju; izvairieties no ekstremālām temperatūrām (0-35°C darbība, 5-45°C uzglabāšana); turiet prom no uguns; neizjauciet
Darbības temperatūra	0 līdz +35°C
Uzglabāšanas temperatūra	+5 līdz +45°C

Bieži uzdotie jautājumi - RS990 GPS Navitel

Kā uzstādīt aizmugurējo kameru?

Piestipriniet kameru aizmugurējam logam, izmantojot lipīgo uzlīmi. Izvadiet kabeli salonā un pievienojiet to aizmugurējās kameras portam (CAM-IN) galvenajā ierīcē. Drošības labad mēs iesakām, lai uzstādīšanu veiktu kvalificēta persona.

Kā formatēt microSD karti?

Dodieties uz Izvēlne > Formatēt SD karti un apstipriniet. Formatēšana dzēš visus datus un ir nepieciešama pareizai darbībai. Izmantojiet ātrgaitas karti (U3 klase vai augstāka) līdz 512 GB.

Kā ieslēgt stāvēšanas režīmu?

Stāvēšanas režīmam nepieciešama pastāvīga barošana caur NAVITEL SMART BOX MAX (tiek pārdots atsevišķi), lai novērstu akumulatora izlādi. Kad tas ir pievienots, G-sensors iedarbinās avārijas ierakstīšanu trieciena gadījumā.

Kā izveidot savienojumu ar mobilo lietotni?

Lejupielādējiet Navitel DVR Center no Google Play, App Store vai AppGallery. Ieslēdziet Wi-Fi DVR (Izvēlne > Wi-Fi > Ieslēgts). Izmantojiet tālruni, lai izveidotu savienojumu ar DVR Wi-Fi tīklu. Noklusējuma paroli var mainīt Wi-Fi parole izvēlnē.

Kāda ir maksimālā microSD kartes ietilpība?

Ierīce atbalsta microSD kartes līdz 512 GB. Lai nodrošinātu uzticamu 4K ierakstīšanu, izmantojiet U3 vai augstākas klases karti.

Kā ieslēgt ADAS funkcijas?

Dodieties uz Izvēlne un atrodiet Uzlabotās vadītāja palīgsistēmas (ADAS). Varat aktivizēt attāluma kontroli, joslas atstāšanas brīdinājumu, kustības uzsākšanas brīdinājumu, aizmugures sadursmes brīdinājumu un mirušo zonu noteikšanu. Pēc vajadzības pielāgojiet jutību.

Kā atiestatīt ierīci?

Ja ierīce kļūst nereaģējoša, nospiediet Atiestatīšanas pogu (mazs caurums), izmantojot papīra saspraudi. Tas restartēs DVR, neizdzēšot iestatījumus.

Ko dara G-sensors?

G-sensors nosaka pēkšņus triecienus vai paātrinājuma izmaiņas. Kad tas tiek aktivizēts, pašreizējais video fails tiek automātiski bloķēts un aizsargāts pret pārrakstīšanu. Jutību var pielāgot Izvēlne > G-sensors.

Kā atjaunināt programmaparatūru?

Izmantojiet Navitel DVR Center lietotni, lai bezvadu režīmā atjauninātu programmaparatūru. Alternatīvi, lejupielādējiet jaunāko programmaparatūru no Navitel vietnes, kopējiet to formatētā microSD kartē, ievietojiet to DVR un sekojiet ekrānā redzamajiem norādījumiem.

Kā pārslēgties starp priekšējās un aizmugurējās kameras skatiem?

Ieraksta režīmā nospiediet un turiet Lejup pogu 2 sekundes, lai pārslēgtos starp priekšējo, aizmugurējo, sadalīto ekrānu un attēlu-uz-attēla režīmiem. Varat arī izvēlēties skata režīmu Izvēlne > Izvēlēties skata režīmu.

LIETOŠANAS INSTRUKCIJA RS990 GPS Navitel

Paldies, ka iegādājāties kompānijas NAVITEL® produktu.

NAVITEL RS990 GPS – daudzfunkcionāls video registrētājs ar augstu video un fotogrāfijas kvalitāti, kā arī ar daudzām papildu funkcijām, kas aprakstītas šajā lietotāja rokasgrāmatā. Rūpīgi izlasiet rokasgrāmatu pirms ierīces izmantošanas un saglabājiet to nākamai lietošanai.

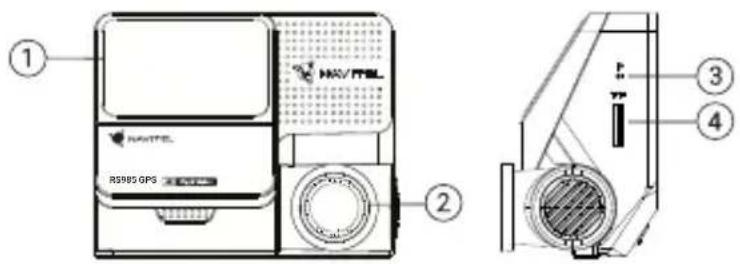

1. Vējstikla stiprinājums
2. Objektīvs
3. Atiestatīšanas poga
4. MicroSD slots

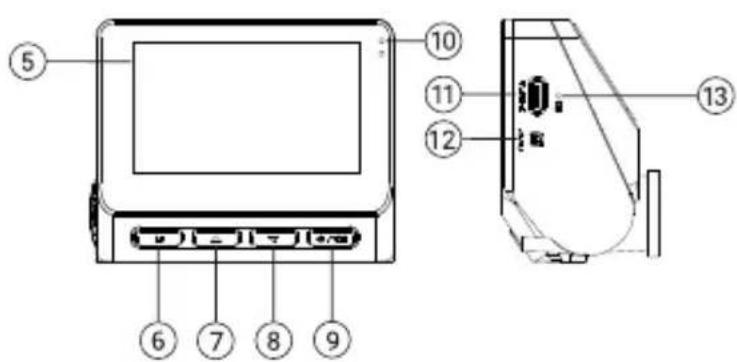

5. Displejs
6. Izvēlnes poga

7. Augšup poga

8. Poga uz leju

9. Poga lesl./lzsl./OK
10. LED indikatori
11. USB-C savienotājs
12. Atpakalskata kameras (CAMIN) pieslėgšanas savienotājs
13. Mikrofons

Komplektācija

• DVR NAVITEL RS990 GPS
• Automašinas ādētājs 12/24 V
- Aizmugures kamera
• USB-C - USB-A kabelis
- Video kabeli
• Lietotāja rokasgrāmata
• Garantijas kartina
• Dāvanu karte
- Elektrostatiskā plēve - 2 gab.

Specifikācijas

Pamatkamera	Kameras sensors SONY IMX678 STARVIS2
	Video izškirtspēja 2160p (4K),1440p (2K),1080p (Full HD)
	Apskates lenķis 160°
	Objektīvs 7-kārtīgs
Aizmugurejā kamera	Kameras sensors GC2053
	Video izškirtspēja 1080p (Full HD)
	Apskates lenķis 120°
Procesors NT98529
Displejs 3", 480 x 854 IPS
Video formāts MOV
MicroSD-kartes apjoms līdz 512 GB
Uzlādes ports USB-C

CAM-IN micro-jack (2)	5 mm)
Akumulators 3.7 V, 500	mAh
Barošana 5 V, 2 A
Wi-Fi	802.11 b/g/n
GPS brīdinājumi	kameras/briesmas/ātrums
G-sensors	Jā
Šoferu palīgi	distances kontrole/ markēšanas krustojuma kontrole/kustības sākuma kontrole/ aizmugures sadursmes briesmas un sānu aklās zonas kontrole
Valodas*	Franču, Spāņu, Vācu, Poļu, Slovāku, Angļu, Krievu, Itāļu, Čehu, Ungāru, Vācu

Piezime: lepakojumu, izskatu, specifikacijas, kas nemaina ierices kopējo funkcionalitāti, ražotājs var mainīt bez iepriekšēja brīdinājuma.
*Nākotnē programmaparatūras atjauninājumos var pievienot jaunas valodu pakotnes.
NAVITEL s.r.o. ar šo paziņo, ka NAVITEL RS990 GPS ir saderīgs ar Direktīvu RED 2014/53/EU. Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē: https://www.navitel.com/declaration_of_conformity

Uzstādīšana

1. levietojiet microSD karti (nopērkams atseviški) atbilstošajā videoierakstītāja slotā. Izmantojiet ātrdarbīgu (Class U3 un augstāku) karti ar kapacitāti lidz 512 GB.

• Lai izvairitos no ierīces un/vai atminas kartes bojājumiem, neievietojiet un neizņemiet to ierīces darbības laikā.

• Pirms ierakstīšanas ir nepieciešams formatēt atmiņas karti videoreģistratorā. Tas ir nepieciešams, lai izvairītos no nolasīšanas un ierakstīšanas klūdām. Lai formatētu, Izvēlnē noklikškiniet uz “Formatēt SD karti” un apstipriniet atlasīto darbību.

• Nostipriniet ierīci pie vējstikla, izmantojot stiprinājumu.

• Pieslēdziet uzlādes ierīci aizdedzinātāja ligzdai.
• Pievienojiet uzlādes ierīci videoierakstītājam (USB-C).
• leslēdziet barošanu, video ierakstītāju ieslēgsies un sāks ierakstīšanu automātiski.
• Noregulējiet videoierakstītāja stāvokli.

Piesardzības pasākumi

• Iebūvētais akumulators ir paredzēts tikai avārijas notikuma ierakstīšanai autostāvvietas režimā un ierīces korektai izslēgšanai barošanas atvienošanas gadījumā; ierīces pilnvertīgai darbībai jebkurā no režimiem nepieciešams pastāvīgs pievienojums barošanas avotam.
• Izmantojiet tikai originalo uzlādēšanas ierīces adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces akumulatoru. Izmantojiet tikai ražotāja apstiprinātos aksesuārus.
• Pieļaujamā ārējās vides temperatūra ekspluatācijas režimā: no 0 līdz +35°C. Uzglabāšanas temperatūra: no +5 līdz +45°C. Relatīvais mitrums: no 5% līdz 90% bez kondensāta (25°C).
• Izvairieties no kontaktiem ar karstuma avotiem, lai izvairitos no sprādziena vai ugunsgrēka.
• Nepaklaujiet ierici spécigai mehâniskai ietekmei.
• Izvairieties no ierīces kontaktiem ar elektromagnētiskā starojuma avotiem.
• Sekojiet tam, lai objektīvs būtu tīrs. Neizmantojiet kīmiskos vai mazgāšanas līdzekļus ierīces tīrīšanai; vienmēr izslēdziet ierīci pirms tīrīšanas.
• Stingri izpildiet ierīces izmantošanas regiona likumus un regulējošos aktus. Šo ierīci nevar izmantot nelikumīgos nolūkos.
• Neizjauciet ierīci patstāvīgi. Tās nepienācīgās darbības gadījumā sazinieties ar servisa centru.

STARVIS2 un STARVIS 2 ir Sony Corporation preču zīmes.

Pogas

Poga Funkcijas
	Noklikškiniet iši uz pogas, lai ieslēgtu ierīci.Nospiediet un turiet 2 sekundes, lai izslēgtu ierīci.lerakstīšanas režimā (STBY) nospiediet pogu, lai sāktu ierakstīšanu; nospiediet vēlreiz, lai pārtrauktu ierakstīšanu. Izvēlnē nospiediet pogu, lai izvēlētos izvēlnes elementu.
	lerakstīšanas režimā (STBY) nospiediet pogu, lai ieietu izvēlnes režimā.Izvēlnē nospiediet pogu, lai pārslēgtos uz nākamo izvēlnes kategoriju.
	Izvēlnē nospiediet , lai atlasītu iepriekšējo izvēlnes elementu.leraksta režimā nospiediet un turiet pogu 2 sekundes, lai uzņemtu attēlu.
	Izvēlnē nospiediet , lai atlasītu nākamo izvēlnes elementu.leraksta režimā nospiediet un turiet pogu 2 sekundes, lai pārslēgtos starp galveno un aizmugures kameru.
Atiestatīšana Ja ierīce neatbild, noklikškiniet, lai atiestatītu.

Lai ěrtāk strādātu ar DVR video failiem un iegultiem datiem, izmantojiet Navitel DVR Player. Lejupielāde pieejama vietnē: https://www.navitel.com/downloads/navitel-dvr-player

Funkcijas

Atmiņas kartes formatēšana	Atmiņas kartes formatēšana videoierakstā ir stingri nepieciešama ierīces korektai darbībai. Kartes formatēšana jāveic pirms atmiņas kartes lietošanas sākuma,kā arī datu ierakstišanas un nolasīšanas klūdu gadījumā. Lai formatētu, Izvēlnē izvēlieties punktu “Formatēt SD karti” un apstipriniet atlasīto darbību.
Video ierakstišana	Veidojot savienojumu ar energijas avotu, ierīce tiks ieslēgta un sāks ierakstu automātiski. Lai pārtrauktu ierakstišanu, noklikšķiniet uz “Video ieraksts”. Lai ierakstītu jaunu video, vēlreiz noklikšķiniet uz “Video ieraksts” pogas. Katrs video tiek automātiski saglabāts.
Biežums	Šī funkcija pielāgo slēdža ātrumu, lai mazinātu mākslīgo gaismas avotu mirgošanas ietekmi. Pašreizējo frekvenci var izvēlēties izvēlnē.
Cikliskais ieraksts	Šī funkcija ľauj saglabāt videoierakstu ar atsevišķiem fragmentiem, kuru ilgumu var pielāgot Izvēlnē. Ja kartē pietrūks vietas, nebloķētie faili tiks pārrakstīti tādā secībā, kādā tie tika izveidoti.
Izslēgšana Izvēlnē varat izvēlēties automātiskās izslēgšanas intervālu gaidīšanas režīmā.
Spiedogs	Šis līdzeklis pievieno videoierakstam datumu un/vai ierīces logotipu. Noklikšķiniet, lai atlasītu spiedogu vai atslēgtu šo funkciju.
Trieciena sensors	Celu satiksmes negadījuma gadījumā videoreģistrators automātiski bloķės pašreizējo video. Aizsargātos failus nevar dzēst vai pārrakstīt. G-sensora jutību var regulēt izvēlnē.
GPS lokācija	Ierīce atbalsta iebūvētā čipa un GPS antenas darbību, tā var parādīt garumu, platumu un citu informāciju par jūsu pašreizējo atrašanās vietu.
Atlasiet skata režīmu	Nospiežot ekrāna augšējo labo ceturksni, tiek pārslēgti kameras skata režīmi: tikai priekšā; tikai aizmugurē; aizmugure pāri priekšā (attēls attēlā).
USB-savienojums	Pievienojot ierīci datoram, izmantojot USB kabeli, parādīsies divas savienojuma iespējas:1) Mass Storage: atskanojiet, kopējiet un izdzēsiet failus.2) Record: standarta režīms.
Uzraudzība*	Autostāvvietas režīms - trieciena kontrole ir balstīta uz G sensora darbību: kad tas tiek aktivizēts, tiek ierakstīts avārijas fails.
Uzlabotas vadītāja palīdzības sistēmas (ADAS)	Sistēma uzrauga bīstamu tuvošanos objektam, kontrolē joslu novirzīšanu, brīdina par priekšā esošā objekta kustības sākumu un konstatē gājēju parādīšanos automašinas priekšā.
Mobilo lietotņu atbalsts	Varat skatīties un kopīgot ar DVR uzņemtos video un fotoattēlus, izmantojot viedtālruņa lietojumprogrammu Navitel DVR Center. Lejupielādējama lietotne savieno jūsu tālruni ar DVR, izmantojot Wi-Fi tiklu.

Piezime: *režims ir pieejams tikai tad, ja DVR ir pievienots pastāvigam barošanas avotam, izmantojot ierīci, kas novērš pārmērigu akumulatora izlādi - NAVITEL SMART BOX MAX.

Navitel DVR Center lietojumprogrammas instalēšana

1. Lejupielādējiet un instalējiet Navitel DVR Center viedtālrunī vai planšetdatorā, izpildiet savas mobilās ierīces norādījumus. Varat lejupielādēt programmu, skenējot QR kodu videoierakstītāja izvēlnē (PN QR-kods).
2. leslëdziet Wi-Fi videoierakstītāja Izvēlnē (Wi-Fi iestatījumi) un jūsu mobilās ierīces iestatījumos.
3. Palaidiet lietojumprogrammu. Sarakstā atlasiet jūsu videoregistratoru. Videoregistratora dati ir norādīti Izvēlnē (Wi-Fi Navitel).
4. Pievienojiet savu mobilo ierici videoregistratoram, izmantojot Wi-Fi savienojumu. Ja nepieciešams, izmantojiet paroli. To var mainit Izvelně (Wi-Fi parole).

5. Izmantojot Navitel DVR Center, jüs varat:

6. atjaunināt videoregistratora aparātprogrammatūru;

7. pārvaldīt videoierakstītāja funkcijas izvēlnē lestatīšanas: pielāgot stāvvietas režīmu, trieciena sensoru, video režīmu un formatēt SD karti;
8. skatīt, saglabāt, dzēst un kopīgot video un fotoattēlus, kā arī skatīt video no registrētāja mobilās ierīces ekrānā reāllaikā.

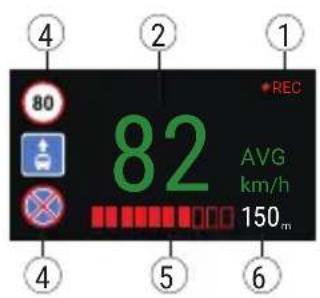

Digitālais spidometrs un kameras

Izmantojiet Digitālo spidometru, lai parādītu ātrumu, kas aprēkināts pēc GPS signāla un laika. Šajā režimā pastāvīgi tiek rādīts pašreizējais ātrums [2] un laiks [3].

Kameras funkcija palīdz brīdināt par kamerām un apdraudējumiem (turpmāk – Kameras). leslēdzot Kameru funkciju, ekrānā tiek rādīts ātrums un laiks. Tuvojoties Kamerai, tiek parādīts:

• pašreizējais ātrums [2],
• Kameras piktogrammas [4],
- atrašanos Kameras darbības zonā progress [5],
- attālums līdz Kamerai [6].

Visa informācija ir redzama uz melna fona.

Video ierakstīšanas režimā (REC) ekrānā tiek rādīts ●REC [1].

Ja automašina ir nekustīga, ekrānā tiek rādīts 0.

Ja nav precīza GPS signāla, ekrānā parādās ---.

Piezime. Vājus GPS signālus var izraisīt sliktie laika apstākļi un citi ārējie faktori. Orientējieties uz automašinas spidometra rādījumu.

Uzlabotas vadītāja palīdzības sistēmas (ADAS)

Kad ir aktivizēta uzlabotā vadītāja palīdzības sistēma, ir pieejamas šādas funkcijas:

1. objekta bīstama tuvuma izsekošana

1. joslu novirzīšanas kontrole


1. brīdinājums par priekšā esošā objekta kustības sākumu

1. ziņojums par gājējiem, kas parādās automašīnas priekšā

Ar aizmugures kameras palīdzību var uznemt augstas izšķirtspējas attēlu aiz automobila aizmugurējas daļas, lai droši varētu novietot automobili stāvvietā, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstišanas tehnoloģija lauj saglabāt ierakstus gan no automobila priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

Aizmugures kameras uzstādīšana

Uz aizmugurējā loga ar uzlīmi uzstādiet kameru, novietojiet vadu caur salonu, pievienojiet vadu aizmugurējās kameras pieslēgvietai.

Piezime: leteicams, lai kameras uzstādīšanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabeļu novadišanai var būt nepieciešami īpaši instrumenti vai piederumi. Pārliecinieties, ka šie darbi ir droši.

Aizmugures kamera nav üdenszturīga.
