RS990 GPS - Caméra auto Navitel - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului RS990 GPS Navitel în format PDF.
| Tip produs | Dashcam (Cameră auto) |
| Marcă | Navitel |
| Model | RS990 GPS |
| Senzor cameră principală | Sony IMX678 STARVIS2 |
| Senzor cameră spate | GC2053 |
| Rezoluție video față | 2160p (4K) / 1440p (2K) / 1080p (Full HD) |
| Rezoluție video spate | 1080p (Full HD) |
| Unghi de vedere față | 160° |
| Unghi de vedere spate | 120° |
| Procesor | NT98529 |
| Ecran | 3" IPS, 480 x 854 pixeli |
| Format înregistrare | MOV |
| Capacitate microSD | Până la 512 GB (Clasa U3 sau superioară) |
| Baterie | 3,7 V, 500 mAh |
| Alimentare | 5 V, 2 A prin USB-C |
| Wi-Fi | 802.11 b/g/n |
| GPS | GPS încorporat cu avertismente de cameră și viteză |
| Senzor G | Da, sensibilitate reglabilă |
| Caracteristici ADAS | Control distanță, avertizare părăsire bandă, avertizare pornire deplasare înainte, avertizare coliziune spate, detectare unghi mort |
| Conectivitate | USB-C (încărcare și date), port cameră spate (micro-jack 2,5 mm), Wi-Fi |
| Conținut pachet | DVR, încărcător auto 12/24 V, cameră spate, cablu USB-C la USB-A, cablu video cameră spate, manual de utilizare, card de garanție, voucher cadou, folie electrostatică (2 buc.) |
| Întreținere și curățare | Păstrați lentila curată; utilizați o cârpă moale și uscată; fără chimicale; opriți înainte de curățare |
| Măsuri de siguranță | Utilizați numai încărcător original; evitați temperaturile extreme (0-35°C operare, 5-45°C depozitare); țineți departe de foc; nu dezasamblați |
| Temperatură de funcționare | 0 până la +35°C |
| Temperatură de depozitare | +5 până la +45°C |
Întrebări frecvente - RS990 GPS Navitel
Întrebările utilizatorilor despre RS990 GPS Navitel
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Caméra auto în format PDF gratuit! Găsiți manualul dvs. RS990 GPS - Navitel și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. RS990 GPS mărcii Navitel.
MANUAL DE UTILIZARE RS990 GPS Navitel
Vă multumim pentru achiziția acestui produs NAVITEL®.
NAVITEL RS990 GPS este un DVR multifuncțional de înaltă definiție cu numeroase funcții și aplicații descrise în acest Manual de Utilizare. Vă rugăm să citiți manualul cu atenție înaintea utilizării dispozitivului și să îl păstrați pentru referințe ulterioare.

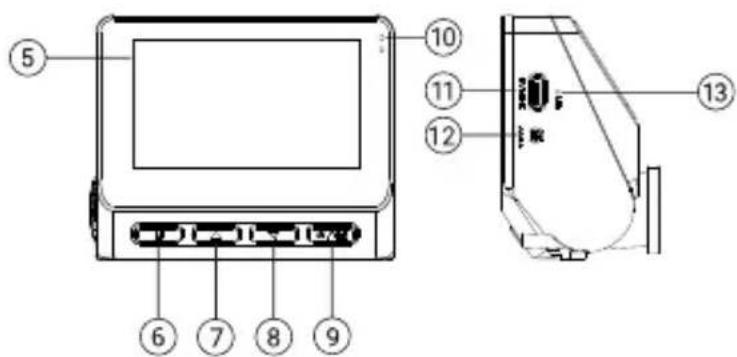

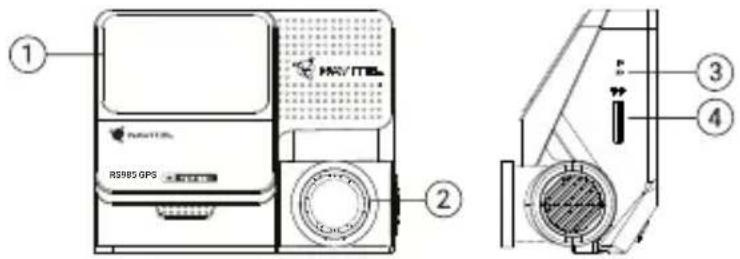

Componente dispozitiv
- Suport pentru parbriz
- Lentilă
- Butonul de resetare
- Fantă MicroSD
- Afisaj
- Butonul Meniu
-
Buton Sus
-
Buton Jos
- Buton Pornire/OK
- Indicatoare LED
- Fantă USB-C
- Port cameră spate (CAM-IN)
- Microfon
Continutul ambalajului
• DVR NAVITEL RS990 GPS
- Încărcător auto 12/24 V
- Camera din spate
• Cablu USB-C - USB-A
- Cablu video
- Manual de utilizare
- Certificat de garantie
• Voucher pentru cadou
• Film electrostatic - 2 buc.
Date tehnice
| Camera principală | Senzor cameră SONY | MX678 STARVIS2 |
| Rezoluție video | 2160p (4K), 1440p (2K), 1080p (Full HD) | |
| Unghi de vedere 160° | ||
| Lentilă 7 mga sapaw | ||
| Cameră spate | Senzor cameră GC2053 | |
| Rezoluție video | 1080p (Full HD) | |
| Unghi de vedere 120° | ||
| Procesor NT98529 | ||
| Monitor 3", 480 x 854 IPS | ||
| Format înregistrare MOV | ||
| Capacitate card microSD Max. | 512 GB | |
| Port de încărcare USB-C | ||
| CAM-IN micro-jack (2.5 mm) | |
| Baterie 3.7 V, 500 mAh | |
| Alimentare 5 V, 2 A | |
| Wi-Fi 802.11 b/g/n | |
| Alertă GPS camere / avertismente / viteză | |
| Senzor G Da | |
| Asistenți de șofer | control distanță/ marcare control intersecție/ control pornire mișcare/ pericol de coliziune din spate și control lateral al unghiului mort |
| Limbi* | Franceză, Spaniolă, Germană, Poloneză, Slovacă, Engleză, Rusă, Italiană, Cehă, Maghiară |
Notă: pachetul, aspectul, specificațiile care nu modifică funcționalitatea generală a dispozitivului pot fi modificate de către producător fără notificare prealabilă.
*Noile pachete lingvistice pot fi adăugate în viitoarele actualizări de firmware.
NAVITEL s.r.o. declară prin prezenta că NAVITEL RS990 GPS este compatibil cu Directiva RED 2014/53/EU. Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet: https://www.navitel.com/declaration_of_conformity
Instalatie
- Introduceți cardul microSD (vândut separat) în DVR. Utilizați un card de înaltă viteză SD (Clasa U3 sau peste); capacitatea trebuie să fie cuprinsă până la 512 GB.
- Pentru a evita defectiuni ale DVR și/sau cardului SD, nu scoateți și reintroduceți cardul SD pe parcursul operării DVR.
-
Vă rugăm ca înainte de a utiliza un card microSD să îl formatați în DVR pentru a evita erori de date. Pentru formatarea cardului SD în mod Meniu selectați Format SD-card și confirmați.
-
Fixați dispozitivul pe parbriz cu ajutorul suportului.
- Conectați încărcătorul auto la mufa pentru brichetă.
- Conectați încărcătorul auto la portul DVR (USB-C).
- Apăsați butonul de pornire. DVR-ul va porni și va începe să înregistreze automat.
- Reglați poziția DVR.
Măsuri de precauție
- Bateria încorporată este făcută doar pentru înregistrarea unei urgențe în modul de parcare și închiderea corectă a dispozitivului; pentru operarea completă a dispozitivului în orice mod, este necesară o alimentare constantă.
- A se utiliza doar adaptorul original pentru încărcător. Utilizarea altui adaptor poate afecta negativ bateria dispozitivului. A se utiliza doar accesorii aprobate de către producător.
- Temperatura ambientă permisibilă în mod de operare: 0 - +35 °C. Temperatura de depozitare: +5 - +45 °C. Umiditatea relativă: 5% - 90% fără condensare (25 °C).
- A se păstra dispozitivul la distantă de surse de foc pentru evitarea exploziilor sau focului.
• A nu se expune dispozitivul la impact fizic. - A se evita punerea dispozitivului în contact cu surse de radiatie electromagnetică.
- A se păstra lentila curată. A nu se utiliza detergenti sau substanțe chimice pentru curățarea produsului; a se opri dispozitivul înainte de fiecare curățare.
- A se urma cu strictete legile si reglementările regiunii în care este utilizat dispozitivul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
- Nu dezasamblati sau încercați să reparați dispozitivul. În caz de defectiune a dispozitivului, contactați centrul de service.
STARVIS2 și STARVIS 2 sunt mărci comerciale ale Sony Corporation.
Butoane
| Buton Funcții | |
 | Apăsați scurt pentru a porni dispozitivul.Apăsați și țineți apăsat 2 secunde pentru a opri dispozitivul.În modul înregistrare (STBY), apăsați butonul pentru a începe înregistrarea; apăsați din nou pentru a opri înregistrarea.În meniu, apăsați butonul pentru a selecta un element de meniu. |
 | În modul înregistrare (STBY), apăsați butonul pentru a intra în modul Meniu.În meniu, apăsați butonul pentru a trece la următoarea categorie de meniu. |
 | În Meniu, apăsați pentru a selecta elementul de meniu anterior.În modul înregistrare, apăsați și mențineți apăsat butonul timp de 2 secunde pentru a face o fotografie. |
 | În meniu, apăsați pentru a selecta următorul element din meniu.În modul înregistrare, apăsați și mențineți apăsat butonul timp de 2 secunde pentru a comuta între camera principală și cea din spate. |
| Resetare Dacă dispozitivul nu răspunde, apăsați pentru resetare. | |
Pentru comoditatea de a lucra cu fișierele video și datele încorporate ale DVR-ului, utilizati Navitel DVR Player.
Descărcare disponibilă la: https://www.navitel.com/downloads/navitel-dvr-player
Funcțiile dispozitivului
| Formatare SD-card | Formatarea unui card microSD în DVR este necesară pentru funcționarea corectă a dispozitivului. Înainte de utilizarea unui card microSD sau în caz de eroare a datelor, vă rugăm să formatați cardul microSD. Pentru formatarea cardului SD în modul Meniu apăsați Format SD-card și confirmați. |
| Înregistrare | Conectați dispozitivului la o sursă externă de alimentare și va începe să înregistreze automat. Apăsați butonul Înregistrare pentru a opri înregistrarea. Apăsați butonul Înregistrare din nou pentru a efectua o nouă înregistrare video. Fiecare înregistrare video va fi salvată automat. |
| Frecvența | Această funcție reglează viteza obturatorului pentru a minimiza impactul pâlpâirii de la sursele de lumină artificială. Puteți alege frecvența curentă în Meniu. |
| Înregistrare în cerc | Această opțiune vă permite să salvați o înregistrare video ca un set de fișiere disponibile în meniul duratei. Dacă se termină spațiul de stocare al cardului de memorie, fișierele neprotejate vor fi suprascrise în ordinea în care au fost create. |
| Oprire Alegeți perioada de inactivitate după care dispozitivul se va închide automat. | |
| Ștampilă Puteți adăuga ștampile de dată și viteză la clipurile video înregistrate. | |
| Senzor G | În cazul unui incident rutier, DVR-ul va bloca automat înregistrarea video curentă. Fișierele protejate nu pot fi șterse sau suprascrise. Puteți regla sensibilitatea unui senzor G în Meniu. |
| Localizare GPS | Dispozitivul oferă chipset GPS încorporat și antenă GPS, putând arăta longitudinea, latitudinea și alte informații privitoare la locația curentă. |
| Selectați un mod de vizualizare | Apăsând sfertul din dreapta sus al ecranului se comută modurile de vizualizare a camerei: doar în față; numai înapoi; spate peste față (imagine-în-imagine). |
| Conexiune USB | Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard. |
| Monitor parcare* | Modul parcare - controlul impactului se bazează pe funcționarea senzorului G: atunci când acesta este declanșat, se scrie un fișier de urgență. |
| Sisteme avansate de asistență pentru șofer (ADAS) | Sistemul monitorizează apropierea periculoasă a unui obiect, controlează părăsirea benzii, avertizează cu privire la începutul mișcării unui obiect din față și detectează apariția pietonilor în fața mașinii. |
| Suport pentru aplicații mobile | Puteți viziona și partaja videoclipuri și fotografii realizate de DVR prin intermediul aplicației Navitel DVR Center de pe smartphone-ul dvs. Aplicația descărcabilă vă conectează telefonul la DVR prin rețeaua Wi-Fi. |
Uwaga: *modul este disponibil numai atunci când DVR-ul este conectat la o sursă de alimentare permanentă printr-un dispozitiv care previne descărcarea excesivă a bateriei - NAVITEL SMART BOX MAX.
Instalarea aplicatiei Navitel DVR Center
- Descărcați și instalați Navitel DVR Center pe telefonul celular sau tabletă, urmând instrucțiunile dispozitivului dvs. Mobil. Puteți descărca aplicația scanând codul QR în meniuul DVR (Cod QR App) cu telefonul dvs. celular. Alegeti Wifi în Setări, apăsați On.
- Porniți un Wi-Fi în meniul DVR (Wi-Fi) și în setările telefonului dvs. mobil.
- Rulați aplicația. Alegeti-vă DV-il din listă. Informatiiile DVR sunt în meniul DVR (Wi-Fi Navitel).
- Conectați-vă dispozitivul mobil la DVR prin Wi-Fi. Utilizați parola dacă este necesar. O puteți schimba în meniul DVR (parolă Wi-Fi).
-
Prin intermediul Navitel DVR Center puteți:
-
actualiza firmware-ul DVR;
• controla funcțiile DVR în meniul Setări: configurarea modului de parcare, senzorul de impact, modul video și formatarea cardului dvs. SD; - salva, vizualiza, șterge și trimite înregistrări video și fotografii, și viziona înregistrarea DVR în timp real pe ecranul dispozitivului mobil.

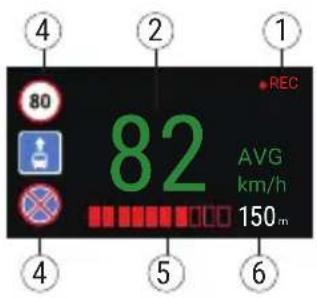

Informații Viteză Digitală & Cameră
Optiunea Viteză digitală este utilizată pentru afişarea orei și a vitezei vehiculului calculată cu ajutorul semnalului GPS. În acest mod, viteza curentă [2] și ora [3] sunt afişate constant.
Optiunea Camera info il informează pe conducător cu privire la camere și avertismente. (în continuare – Camere) pe drum. Când porniți Informații cameră, viteza și ora curente sunt afișate. La apropierea camerei cele mai apropiate, următoarele informații sunt afișate:
- viteza curentă [2],
• pictograma camerei [4], - bară dinamică de progres care indică apropierile față de cea mai apropiată cameră [5],
- distanța față de cameră [6].
Toate informațiile sunt afișate pe un ecran negru.
În modul înregistrare (REC) ●REC sunt afişate [1].
Dacă vehiculul este imobilizat, este afișat 0.
Dacă nu există semnalul GPS, --- este afișat.
Notă: Un semnal GPS slab poate fi cauzat de condiții meteorologice nefavorabile și alti factori externi. Vă rugăm să consultați vitezometrul vehiculului.
RO
Sisteme avansate de asistentă pentru șofer (ADAS)
Când sistemul avansat de asistență a șoferului este activat, sunt disponibile următoarele funcții:
- urmărirea proximității periculoase față de un obiect
- controlul părăsirii benzii
- avertizare cu privire la începutul mișcării unui obiect înainte
- mesaj despre pietoni care apar în fața unei mașini
- pericol de coliziune din spate
Camera din spate
Cu ajutorul camerei din spate puteți obține o imagine de înaltă rezoluție în spatele mașinii dvs. pentru parcarea sau înregistrarea în siguranță în timpul conducerii. Tehnologia modernă de înregistrare dublă permite salvarea înregistrărilor atât în față, cât și în spatele mașinii, pentru a remedia orice situație neprevăzută.
Instalarea camerei spate
Instalați camera pe geamul din spate cu un autocolant, treceți firul prin cabină, conectați firul la portul camerei din spate.
Notă: Se recomandă insistent ca lucrările de instalare a camerei să fie efectuate de personal calificat cu competențele necesare. Traseul cablurilor poate necesita unelte sau atașamente speciale. Asigurați-vă că aceste lucrări sunt sigure.
Camera din spate nu este rezistentă la apă.
- Port pentru cablu video
