Terméktípus	Dashcam (Autós kamera)
Márka	Navitel
Modell	RS990 GPS
Első kamera érzékelő	Sony IMX678 STARVIS2
Hátsó kamera érzékelő	GC2053
Első kamera videó felbontása	2160p (4K) / 1440p (2K) / 1080p (Full HD)
Hátsó kamera videó felbontása	1080p (Full HD)
Első kamera látószöge	160°
Hátsó kamera látószöge	120°
Processzor	NT98529
Kijelző	3" IPS, 480 x 854 pixel
Rögzítési formátum	MOV
MicroSD kapacitás	Akár 512 GB (U3 vagy magasabb osztály)
Akkumulátor	3,7 V, 500 mAh
Tápellátás	5 V, 2 A USB-C-n keresztül
Wi-Fi	802.11 b/g/n
GPS	Beépített GPS kamerás és sebességfigyelmeztetésekkel
G-szenzor	Igen, állítható érzékenység
ADAS funkciók	Távolságkontroll, sávelhagyás figyelmeztetés, előrehaladás indítási figyelmeztetés, hátulról ütközés figyelmeztetés, holttérfigyelés
Csatlakozók	USB-C (töltés és adat), hátsó kamera port (2,5 mm-es mikrojack), Wi-Fi
Csomag tartalma	DVR, autós töltő 12/24 V, hátsó kamera, USB-C – USB-A kábel, hátsó kamera videokábel, használati útmutató, garancialevél, ajándékutalvány, antisztatikus fólia (2 db)
Karbantartás és tisztítás	Tartsa tisztán a lencsét; használjon puha, száraz ruhát; ne használjon vegyszereket; tisztítás előtt kapcsolja ki
Biztonsági óvintézkedések	Csak eredeti töltőt használjon; kerülje a szélsőséges hőmérsékleteket (0-35°C működés, 5-45°C tárolás); tartsa távol tűztől; ne szerelje szét
Üzemi hőmérséklet	0 és +35°C között
Tárolási hőmérséklet	+5 és +45°C között

Gyakran ismételt kérdések - RS990 GPS Navitel

Hogyan szereljem fel a hátsó kamerát?

Rögzítse a kamerát a hátsó ablakra a ragasztó matricával. Vezesse a kábelt az utastérben, és csatlakoztassa a hátsó kamera porthoz (CAM-IN) a főegységen. Javasoljuk, hogy szakképzett személy végezze el a telepítést a biztonság érdekében.

Hogyan formázom a microSD kártyát?

Lépjen a Menü > SD-kártya formázása menüpontba, és erősítse meg. A formázás törli az összes adatot, és szükséges a megfelelő működéshez. Használjon nagy sebességű kártyát (U3 vagy magasabb osztály), akár 512 GB-ot.

Hogyan engedélyezem a parkolási módot?

A parkolási mód folyamatos tápellátást igényel a NAVITEL SMART BOX MAX segítségével (külön megvásárolható) az akkumulátor lemerülésének elkerülése érdekében. Csatlakoztatva a G-szenzor ütközés hatására vészfelvételt indít.

Hogyan csatlakozom a mobilalkalmazáshoz?

Töltse le a Navitel DVR Center alkalmazást a Google Play, App Store vagy AppGallery áruházból. Kapcsolja be a Wi-Fi-t a DVR-en (Menü > Wi-Fi > Be). Használja telefonját a DVR Wi-Fi hálózatához való csatlakozáshoz. Az alapértelmezett jelszó megváltoztatható a Wi-Fi jelszó menüben.

Mekkora a maximális microSD kártya kapacitás?

A készülék akár 512 GB méretű microSD kártyákat támogat. Használjon U3 vagy magasabb osztályú kártyát a megbízható 4K felvételhez.

Hogyan engedélyezem az ADAS funkciókat?

Lépjen a Menü menüpontba, és keresse meg a Fejlett vezetőtámogató rendszerek (ADAS) opciót. Aktiválhatja a távolságkontrollt, sávelhagyás figyelmeztetést, előrehaladás indítási figyelmeztetést, hátulról ütközés figyelmeztetést és holttérfigyelést. Állítsa be az érzékenységet szükség szerint.

Hogyan állítsam vissza a készüléket?

Ha a készülék nem reagál, nyomja meg a Reset gombot (kis lyuk) egy gemkapocs segítségével. Ez újraindítja a DVR-t a beállítások törlése nélkül.

Mit csinál a G-szenzor?

A G-szenzor érzékeli a hirtelen ütéseket vagy gyorsulásváltozásokat. Aktiválódáskor az aktuális videófájl automatikusan zárolásra kerül, és védve van a felülírástól. Az érzékenység a Menü > G-szenzor menüben állítható.

Hogyan frissítem a firmware-t?

Használja a Navitel DVR Center alkalmazást a firmware vezeték nélküli frissítéséhez. Alternatívaként töltse le a legújabb firmware-t a Navitel weboldaláról, másolja egy formázott microSD kártyára, helyezze be a DVR-be, és kövesse a képernyőn megjelenő utasításokat.

Hogyan váltok az első és hátsó kamera nézete között?

A Felvételi módban tartsa lenyomva a Le gombot 2 másodpercig, hogy váltson az első, hátsó, osztott képernyős és kép a képben módok között. A nézetmódot a Menü > Nézetmód kiválasztása menüben is kiválaszthatja.

HASZNÁLATI ÚTMUTATÓ RS990 GPS Navitel

Köszönjük, hogy ezt a NAVITEL® terméket választotta.

A NAVITEL RS990 GPS egy sokoldalú, nagyfelbontású, több funkciót és applikációt tartalmazó DVR. Az említett funkciók leírása megtalálható jelen Használati útmutatóban. Kérjük, hogy a készülék használatba vétele előtt olvassa el figyelmesen az útmutatót és tartsa meg későbbi használatra.

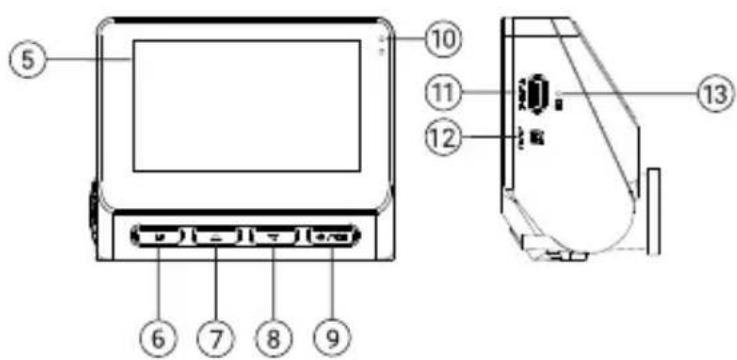

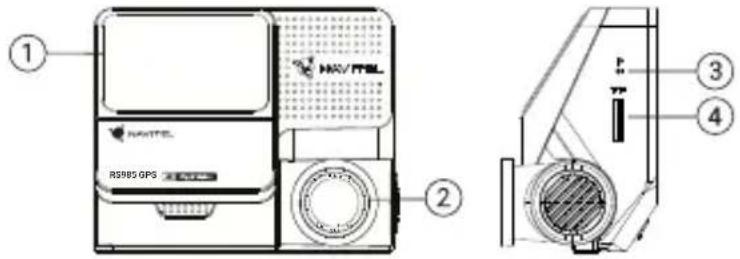

A készülék alkatrészei

1. Szélvédő tartó
2. Objektív
3. Reset gomb
4. MicroSD nyílás
5. Kijelző
6. Menü gomb

7. Fel gomb

8. Le gomb

9. Bekapcsoló/OK gomb
10. LED kijelzők
11. USB-C csatlakozó
12. Hátsó kameratartó (CAM-IN)
13. Mikrofon

Csomag tartalma

• Szélvédőkamera NAVITEL RS990 GPS
• Autós töltő 12/24 V
• Hátsó kamera
• USB-C - USB-A kábel
• Videó kábel
• Kéziköny
  • Jótállási jegy
• Ajándék utalvány
  • Elektrosztatikus film - 2 db.

Müszaki adatok

Fő kamera	Kamera szenzor SONY IMX678 STARVIS2
	Videó felbontása	2160p (4K), 1440p (2K), 1080p (Full HD)
	Látószög 160°
	Lencse 7 rétegű
Hátsó kamera	Kamera szenzor GC2053
	Videó felbontása	1080p (Full HD)
	Látószög 120°
Processzor NT98529
Képernyő 3", 480 x 854 IPS
Felvétel formátuma MOV
MicroSD kártya kapacitása Max. 512 GB
Töltő port USB-C

CAM-IN micro-jack (2.5 mm)
Akkumulátor 3.7 V, 500 mAh
Áramforrás 5 V, 2 A
Wi-Fi 802.11 b/g/n
GPS értesítés	kamerák / figyelmeztetések / sebesség
G-szenzor	lgen
Vezető asszisztensek	távolságszabályozás/ kijelölés kereszteződés vezérlés / a hátulról történő ütközés veszélye és az oldalsó holtpont-ellenőrzés
Nyelv*	Francia, Spanyol, Német, Lengyel, Szlovák, Angol, Orosz, Olasz, Cseh, Magyar

Megjegyzés: az eszköz általános funkcionalitását nem módosító csomagolást, megjelenést, specifikációkat a gyártó előzetes értesítés nélkül megváltoztathatja.

*Új nyelvi csomagok adhatók hozzá a jövőbeni firmware-frissítésekhez

NAVITEL s.r.o. kijelenti, hogy a NAVITEL RS990 GPS megfelel a RED 2014/53/EU irányely előírásainak. A Megfelelőségi igazolás teljes szövege az alábbi címen található: https://www.navitel.com/declaration_of_conformity

Üzembe helyezés

1. Helyezze a microSD kártyát (külön megvásárolható) a DVR rögzítőbe. Használjon gyors SD kártyát (Class U3 vagy nagyobb), melynek kapacitása 512 GB-ig.

• Annak érdekében, hogy elkerülje a DVR és/vagy az SD kártya sérüléseit, ne húzza ki-be az SD kártyát a DVR működése közben.

• Kérjük, mielőtt egy microSD kártyát használna a DVR készülékben, előzetesen formázza azt az esetleges adathibák elkerülése érdekében. Az SD kártya formázásához a Menüben válassza ki a Format SD-card opciót és erősítse meg választását.

• Rögzítse a készüléket a szélvédön a tartóval.

• Csatlakoztassa az autós akkutöltöt az öngyújtó nyilásába.
• Csatlakoztassa az autós akkutöltöt a DVR csatlakozójába (USB-C csatlakozó).
• Nyomja meg az indítógombot, ekkor a DVR bekapcsol, és automatikusan felvételt készít.
• Állítsa be a DVR helyzetét.

Elővigyázatossági intézkedések

• A beépített akkumulátor csak a parkoláskor történő események felvételét, illetve az eszköz megfelelő kikapcsolását szolgálja; az eszköz megfelelő működéséhez minden módban szükséges az állandó áramellátás.
• Kizárólag a töltőhöz tartozó eredeti adaptert használja. Más típusú adapter használata negatívan befolyásolhatja az akkumulátor állapotát. Kizárólag a gyártó által jóváhagyott tartozékokat használjon.
• A működés során ajánlott hőmérsékleti tartomány: 0 - +35 °C. Tárolási hőmérséklet: +5 - +45 °C. Relatív páratartalom: 5% - 90% páralecsapódás hiányában (25 °C).
• A robbanás vagy tüz kialakulásának elkerülése érdekében a készüléket ne helyezze tüzforrás közelébe.
• A készüléket ne tegye ki erős fizikai hatásoknak.
• Ne helyezze a készüléket elektromágneses sugárzást kibocsátó tárgyak közelébe.
• Mindig tartsa tisztán a lencsét. Ne használjon mosószert vagy egyéb kémiai tisztítószert a készülék tisztításához, illetve tisztítás előtt mindig kapcsolja ki a készüléket.
• Vegye figyelembe az Ön tartózkodási államában érvényben lévő törvényeket, illetve előírásokat. A készülék nem használható illegális célokra.
• Ne próbálja szétszerelni vagy megjavítani a készüléket. Amennyiben a készülék meghibásodik, vegye fel a kapcsolatot a szervizzel.

A STARVIS2 és STARVIS 2 a Sony Corporation védjegyei.

Gombok

Gomb Funkció
	Nyomja meg röviden a készülék indítása érdekében.Nyomja meg, és 2 másodpercig tartsa benyomva ezt a gombot a készülék kikapcsolásához.Felvételi üzemmódban (STBY) nyomja meg a gombot a felvétel elindításához; a felvétel leállításához nyomja meg újra.A menüben nyomja meg a gombot egy menüpont kiválasztásához.
	Felvételi üzemmódban (STBY) nyomja meg a gombot a Menü üzemmódba való belépéshez.A Menüben nyomja meg a gombot a következő Menü-kategóriára való átváltáshoz.
	A Menüben az előző menüpont kiválasztásához nyomja meg a gombot.Felvétel üzemmódban nyomja meg és tartsa lenyomva a gombot 2 másodpercig a kép készítéséhez.
	A Menüben nyomja meg a gombot a következő menüpont kiválasztásához.Felvétel üzemmódban tartsa lenyomva a gombot 2 másodpercig a fő- és a hátsó kamera közötti váltáshoz.
Reset gomb Amennyiben a készülék nem válaszol, nyomja meg a visszaállítás érdekében.

A DVR videofájljaival és beágyazott adataival való munka megkönnyítése érdekében használja a Navitel DVR Player. Letöltés elérhető: https://www.navitel.com/downloads/navitel-dvr-player

A készülék funkciói

SD kártya formázás:	A microSD kártya formázása a DVR-ben elengedhetetlenül szükséges a készülék megfelelő működéséhez. A mikroSD kártya használata előtt vagy adathiba esetén, kérjük, formázza a mikroSD kártát. Az SD kártya formázásához a Menüben válassza ki és nyomja meg a Format SD-card opciót, majd erősítse meg választását.
Felvétel	Csatlakoztassa a készüléket egy külső tápforráshoz, így a felvételkészítés automatikusan elkezdődik. A felvétel leállítása érdekében nyomja meg még egyszer a Felvétel gombot. Új felvétel készítése érdekében nyomja meg még egyszer a Felvétel gombot. A készülék minden felvételt automatikusan ment és tárol.
Frekvencia	Ez a funkció úgy állítja be a zársebességet, hogy minimalizálja a mesterséges fényforrásokból származó villódzás hatását. Az aktuális frekvenciát a menüben választhatja ki.
Felvétel lánc készítése	Ez az opció lehetővé teszi a rendelkezésre álló idő alatt történő felvételek készítését és fájl sorozatként történő mentését. Amennyiben a kártya memóriatára kiürül új felvétel készítése folyamán, a nem védett fájlokat a felvétel során az eszköz azok készítési időpontja sorrendjében írja felül.
Kikapcsolás Válassza	ki azt az inaktivitási periódust, mely után a készülék magától kikapcsol.
Bélyegző A rögzített	videókhoz dátum- és sebességbélyegzőket adhat.
G-szenzor	Közúti baleset esetén a DVR automatikusan zárolja az aktuális videót. A védett fájlok nem törölhetők vagy írhatók felül. A G-érzékelő érzékenységét a menüben állíthatja be.
GPS lokalizáció	A készülék beépített GPS chipsettel és GPS antennával van felszerelve, így a földrajzi hosszúság és szélesség adatok mellett még egyéb információk is megjeleníthetők a kijelzőn.
Válasszon nézet módot	A képernyő jobb felső negyedének megnyomásával átválthat a fényképezőgép nézet módjai: csak elülső; csak vissza; hátul elől (kép a képben).
USB-csatlakozás	Ha az eszközt USB-kábellel csatlakoztatja a számítógéphez, két csatlakozási lehetőség jelenik meg:1) Mass Storage: fájlok lejátszása, másolása és törlése.2) Record: normal mód.
Parkoló mód*	Parkoló üzemmód - az ütközésvezérlés a G-érzékelő működésén alapul: ha az működésbe lép, egy vészfájl íródik.
Fejlett vezetőtámogató rendszerek (ADAS)	A rendszer figyeli az objektumhoz való veszélyes megközelítést, szabályozza a sávelhagyást, figyelmeztet az elöl haladó objektum mozgásának kezdetére, és észleli az autó előtti gyalogosok megjelenését. A riasztások érzékenységét a menüben állíthatja be.
Mobilalkalmazások támogatása	Megnézheti és megoszthatja a DVR-rel készített videókat és fényképeket okostelefonján a Navitel DVR Center alkalmazáson keresztül. A letölthető alkalmazás Wi-Fi hálózaton keresztül csatlakoztatja telefonját a DVR-hez.

Megjegyzés: *az üzemmód csak akkor érhető el, ha a DVR állandó tápegységhez van csatlakoztatva egy olyan eszközön keresztül, amely megakadályozza az akkumulátor túlzott lemerülését - NAVITEL SMART BOX MAX.

A Navitel DVR Center applikáció telepítése

1. Töltse le a Navitel DVR Center alkalmazást és telepítse azt mobiltelefonjára vagy táblagépjére, követve a mobil eszköz által adott utasításokat. Mobiltelefonja segítségével is letöltheti az alkalmazást a DVR menüjében található QR kód (Applikáció QR) beolvasása által. A Beállításokban válassza ki a WiFi, majd nyomja meg az On gombot.
2. A DVR menüben kapcsolja be a WiFi, majd végezze el ugyanezt a műveletet a telefonján is.
3. Müködtesse az alkalmazást. Válassza ki a listából a kívánt videót. A DVR információkat a DVR menüben találhatja meg (Wi-Fi Navitel).
4. WiFi keresztül csatlakoztassa mobil eszközét a DVR-hez. Használja jelszavát, amennyiben szükséges. Lecserélheti jelszavát a DVR menüben (WiFi jelszó).
5. A Navitel DVR Center segítségével Ön lehetőséget kap:

• DVR firmware frissítéséhez;

• a DVR funkciók irányításához a Beállítások menüben: a parkolási mód kiválasztásához, az ütközésszenzor, a video modul és az SD kártyaformázás tulajdonságainak beállításához;
• fényképek és videó anyagok mentéséhez, megjelenítéséhez, törléséhez és továbbításához, valamint a DVR felvételek valós idejű követésére a mobil készülék képernyőjén.

Digitális sebességinformációk és a Kamera

A Digitális sebesség opció a pontos idő, valamint a jármű GPS jelek alapján meghatározott sebességének kijelzésére szolgál. Ebben az üzemmódban az aktuális sebesség [2] és az idő [3] folyamatosan látható.

A Kamera info opció tájékoztatja a gépkocsivezetőt az utat megfigyelő kamerák tekintetében és figyelmeztetéseket továbbít felé.

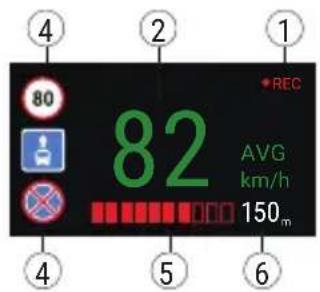

(A továbbiakban: Kamerák) A Kamerainformációk indításakor a készülék kijelzi a sebességet és az időpontot. A legközelebbi kamera észlelésekor a kijelzőn az alábbi információk jelennek meg:

- pillanatnyi sebesség [2],

- kamera piktogram [4],

- dinamikus közeledésjelző, mely mutatja a legközelebbi kamerához [5] való közeledés mértékét, - a kamerához viszonyított távolság [6].

Az összes információ megjelenítése fekete hátterű képernyőn történik.

A Felvétel üzemmódban (REC), a képernyön a ● REC felirat megjelenítésre [1].

Amennyiben a jármű megáll, a kijelzón „o” jelenik meg.

GPS jel hiányában a képernyőn a --- jelzés jelenik meg.

Megjegyzés. A GPS jel gyengeségét a kedvezőtlen időjárási viszonyok vagy további külső tényezők is okozhatják. Kérjük, ekkor figyeljen a jármű sebességmutatójára is.

Fejlett vezetőtámogató rendszerek (ADAS)

Ha a fejlett vezetőtámogató rendszer aktiválva van, a következő funkciók érhetők el:

1. objektum veszélyes közelségének követése

1. sávelhagyás ellenőrzése


1. figyelmeztetés egy elöl haladó tárgy mozgásának kezdetére

1. üzenet az autó előtt megjelenő gyalogosokról

1. hátulról történő ütközés veszélye

Hátsó kamera

A hátsó kamera nagyfelbontású képe segítségére lesz parkoláskor, vagy akár menet közben az Ön mögött történtek pontos rögzítésében. A modern, kettős felvételi technológia lehetővé teszi az autó előtt és mögött történtek együttes rögzítését az előre nem látható helyzetek későbbi megoldásához.

Hátsó kamera felszerelése

Telepítse a kamerát a hátsó ablakra egy matricával, helyezze a vezetéket az utastéren keresztül, és csatlakoztassa a vezetéket a hátsó kamera csatlakozójához.

Jegyzet: Erősen ajánlott, hogy a kamera telepítését tapasztalt szakember végezze. A kábelvezetéshez speciális eszközöket vagy rögzítéseket igényelhet. Győződjön meg róla, hogy ezek a munkák biztonságosan elvégezhetők.

A hátsó kamera nem vízálló.
