Typ produktu	Wielofunkcyjny rejestrator wysokiej rozdzielczości (kamera samochodowa)
Główny sensor kamery	Sony IMX335
Rozdzielczość wideo głównej kamery	2560×1440 (2K)
Kąt widzenia głównej kamery	150°
Soczewka głównej kamery	6 warstw
Sensor tylnej kamery	FH8536H
Rozdzielczość wideo tylnej kamery	1920×1080 (FullHD)
Procesor	NTK96580-2K
Wyświetlacz	11,9-calowy pojemnościowy ekran dotykowy
Format nagrywania	MOV
Obsługa kart microSD	Do 256 GB, klasa U3 lub wyższa
Port ładowania	USB-C
Port tylnej kamery	2,5 mm micro-jack (CAM-IN)
Bateria	750 mAh
Zasilanie	5 V, 3 A
Źródło zasilania	Ładowarka samochodowa 12/24 V (w zestawie)
Wi-Fi	Tak (do sterowania aplikacją)
GPS	Wbudowany GPS z anteną (do prędkości i alertów o kamerach)
ADAS (Zaawansowane Systemy Wspomagania Kierowcy)	Kontrola odległości, ostrzeżenie o opuszczeniu pasa, alert o rozpoczęciu ruchu, wykrywanie pieszych
Monitor parkingowy	Kontrola uderzeń i nagrywanie poklatkowe (wymaga NAVITEL SMART BOX MAX)
Nagrywanie w pętli	Tak, z wybieralnym czasem trwania
Czujnik G-sensor	Tak (do ochrony plików awaryjnych)
Obsługa aplikacji	Navitel DVR Center (iOS/Android) do zarządzania plikami i ustawieniami
Temperatura pracy	0 do +35 °C
Temperatura przechowywania	+5 do +45 °C
Zawartość opakowania	Rejestrator, ładowarka samochodowa, tylna kamera, kabel USB-C, kabel wideo, ściereczka z mikrofibry, instrukcja obsługi, karta gwarancyjna, bon upominkowy, folia elektrostatyczna, elastyczne uchwyty (4 szt.)
Obsługiwane języki	Czeski, angielski, francuski, niemiecki, węgierski, włoski, polski, rosyjski, słowacki, hiszpański

Często zadawane pytania - MR750 SMART Navitel

Jak zainstalować kartę microSD w Navitel MR750 SMART?

Włóż szybką kartę microSD (klasa U3 lub wyższa, do 256 GB) do gniazda. Sformatuj kartę w rejestratorze przez Menu > Formatuj kartę SD przed użyciem. Nie wkładaj ani nie wyjmuj karty podczas nagrywania.

Czy kamera obsługuje tryb parkingowy?

Tak, ale monitor parkingowy (kontrola uderzeń i nagrywanie poklatkowe) wymaga opcjonalnego urządzenia NAVITEL SMART BOX MAX, aby zapobiec rozładowaniu baterii. Bez niego tryb parkingowy nie jest w pełni funkcjonalny.

Jak podłączyć tylną kamerę?

Podłącz tylną kamerę do rejestratora za pomocą dołączonego kabla wideo do portu CAM-IN (2,5 mm micro-jack). Zamontuj kamerę na tylnej szybie. Aby automatycznie przełączać na widok tylny podczas parkowania, podłącz +12 V ze światła cofania (wymaga profesjonalnego montażu).

Czy mogę przeglądać i zapisywać filmy na smartfonie?

Tak, za pomocą aplikacji Navitel DVR Center. Pobierz ją z Google Play lub App Store. Włącz Wi-Fi w menu rejestratora, podłącz telefon do sieci Wi-Fi rejestratora i korzystaj z aplikacji do przeglądania, zapisywania, usuwania i udostępniania filmów i zdjęć, a także konfiguracji ustawień.

Jak korzystać z GPS i alertów o kamerach?

Wbudowany GPS automatycznie wyświetla prędkość i czas. Włącz Informacje o kamerach w Menu, aby otrzymywać alerty o fotoradarach i ostrzeżenia na trasie. Słaby sygnał GPS może wpływać na dokładność; w razie potrzeby sprawdź prędkościomierz pojazdu.

Jakie są funkcje ADAS i jak działają?

Zaawansowane Systemy Wspomagania Kierowcy obejmują: kontrolę odległości (ostrzega o niebezpiecznej bliskości), ostrzeżenie o opuszczeniu pasa, alert o rozpoczęciu ruchu (gdy pojazd z przodu ruszy) oraz wykrywanie pieszych. Działają w oparciu o kamerę i czujnik; upewnij się, że soczewka jest czysta dla optymalnej wydajności.

Jak zabezpieczyć film przed nadpisaniem?

Podczas nagrywania dotknij przycisku Chroń plik na ekranie. W trybie odtwarzania wybierz plik i wybierz Chroń bieżący. Chronione pliki nie zostaną usunięte ani nadpisane przez nagrywanie w pętli.

Co zrobić, jeśli rejestrator się zawiesi lub nie reaguje?

Naciśnij przycisk Reset na urządzeniu. Spowoduje to ponowne uruchomienie rejestratora bez utraty danych. Jeśli problem będzie się powtarzał, spróbuj sformatować kartę SD lub zaktualizować oprogramowanie za pomocą aplikacji Navitel DVR Center.

Jak czyścić urządzenie i soczewkę?

Wyłącz urządzenie przed czyszczeniem. Użyj ściereczki z mikrofibry (w zestawie), aby delikatnie wytrzeć soczewkę i ekran. Nie używaj chemikaliów ani detergentów. Trzymaj z dala od źródeł ognia, uderzeń fizycznych i promieniowania elektromagnetycznego.

Czy mogę używać rejestratora bez zewnętrznego źródła zasilania?

Wbudowana bateria 750 mAh służy tylko do nagrywania awaryjnego w trybie parkingowym i poprawnego wyłączenia po odcięciu zasilania zewnętrznego. Do ciągłego użytkowania rejestrator musi być podłączony do źródła zasilania (ładowarka samochodowa lub zestaw do podłączenia na stałe).

INSTRUKCJA OBSŁUGI MR750 SMART Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL MR750 SMART to wielofunkcyjny wideorejestrator o wysokiej rozdzielczości. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy o zapoznanie się z nią i zachowanie jej na przyszłość.

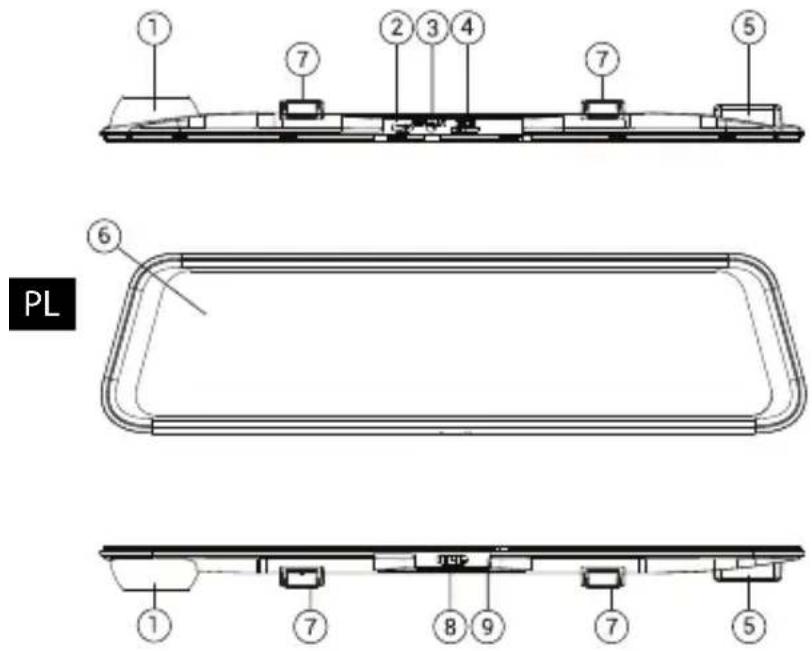

Wygląd zewnętrzny

1. Obiektyw
2. Port USB-C
3. Port kamery cofania (CAM-IN)
4. Slot kart microSD
5. Antena GPS
6. Wyświetlacz
7. Zaciski
8. Przycisk Włączania
9. Mikrofon

Zawartość opakowania

• Wideorejestrator NAVITEL MR750 SMART
• Ładowarka samochodowa 12/24 V
• Tylna kamera
• Kabel USB-C - USB-A
- Kabel wideo
- Ściereczka z mikrofibry
- Instrukcja obsługi
- Karta gwarancyjna
- Prezent w postaci Vouchera
• Folia elektrostatyczna
- Elastyczny uchwyt - 4 szt.

Specyfikacja

Kamera główna	Sensor optyczny SONY	IMX335
	Rozdzielczość wideo 256	0 x 1440 (2K)
	Kąt widzenia 150°
	Soczewka 6-warstwowe
Kamera cofania	Sensor optyczny FH8536H
	Rozdzielczość wideo 1920x1080 (FullHD)
Procesor NTK96580-2K
Wyświetlacz		11.9", pojemnościowy ekran dotykowy
Format nagrywania MOV
Pojemność karty microSD Max.		256 GB
Port ładowania USB-C
CAM-IN micro-jack (2.5 mm)
Bateria 750 mAh
Zasilanie 5 V, 3 A
Wi-Fi Tak
Informator GPS fotoradary / ostrzeżenia / prędkość

Asystenci kierowcy	kontrola odległości/kontrola skrzyżowaniaznakowania/kontrola rozpoczęcia ruchu
Języki menu	angielski,czeski,francuski,hiszpański,niemiecki,polski,rosyjski,słowacki,węgierski,włoski

Uwaga: opakowanie, wygląd, specyfikacja, które nie zmieniają ogólnej funkcjonalności urządzenia, mogą zostać zmienione przez producenta bez wcześniejjszego powiadomienia.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL MR750 SMART jest zgodne z Europejską dyrektywą RED 2014/53/EU.

Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym: https://www.navitel.com/declaration_of_conformity/mr750-smart

Instalacja

1. Włóż do urządzenia kartę microSD. Użyj karty w standardzie Class U3 lub wyższym, o pojemności do 256 GB.

• Aby uniknąć awarii urządzenia i / lub karty microSD, nie wkładaj i nie usuwaj karty podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę i wybierz Tak.

• Zainstaluj urządzenie na fabrycznym lusterku za pomocą obejm z gumowym mocowaniem. Nie używaj nadmiernej siły, aby uniknąć uszkodzeń.

• Podłącz ładowarkę samochodową do gniazda zapalniczki.
• Podłącz ładowarkę samochodową do portu USB-C w wideorejestratorze.
• Włącz zasilanie; kamera uruchomi się i rozpocznie nagrywanie automatycznie.
• Ustaw odpowiednio obiektyw kamery.

Środki ostrożności

• Wbudowana bateria służy wyłącznie do rejestracji zdarzenia awaryjnego w trybie parkowania i prawidłowego wyłączenia urządzenia po wyłączeniu zasilania; do pełnej pracy urządzenia w dowolnym trybie wymagane jest stałe podłączenie zasilania.
• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Trzymaj urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

STARVIS i

STARVIS

są znakami towarowymi Sony Corporation.

Przyciski

Przycisk Funkcje
Włącznik	Naciśnij krótko, aby włączyć urządzenie.Naciśnij i przytrzymaj przez 2 sekundy, aby wyłączyć urządzenie.Gdy urządzenie jest włączone, naciśnij krótko, aby włączyć / wyłączyć ekran.
Mikrofon Naciśnij,	aby włączyć / wyłączyć mikrofon.
Kamera	Naciśnij, aby rozpocząć nagrywanie.Naciśnij ponownie, aby zatrzymać nagrywanie.
Aparat Naciśnij,	aby zrobić zdjęcie.
Zabezpieczanie pliku	W trybie nagrywania (REC) naciśnij, aby zabezpieczyć / wyłączyć ochronę bieżącego nagrania (zabezpieczonego pliku nie można usunąć ani nadpisać).
Menu Naciśnij,	aby przejść do trybu Menu.
Wyświetlacz Dotknij	aby przełączyć się między widokiem z kamery głównej i cofania.
Reset Jeśli urządzenie	nie odpowiada, naciśnij, aby zresetować.

Uwaga: wbudowana bateria jest przeznaczona wyłącznie do rejestracji zdarzenia awaryjnego w trybie parkowania i prawidłowego wyłączenia urządzenia po wyłączeniu zasilania; do pełnej pracy urządzenia w dowolnym trybie wymagane jest stałe podłączenie zasilania.

Dla wygody pracy z plikami nagranymi przez wideorejestrator i wbudowanymi danymi skorzystaj z programu Navitel DVR Player. Do pobrania na: https://www.navitel.com/downloads/navitel-dvr-player

Funkcje urządzenia

Formatowanie karty SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Nagrywanie	Podłącz urządzenie do zewnętrznego źródła zasilania. Nagrywanie rozpocznie się automatycznie. Naciśnij przycisk Kamery by zatrzymać nagrywanie. Naciśnij Kamera ponownie, by zacząć nagrywać kolejne wideo. Każda nagrana sekwencja zostanie zapisana automatycznie.
Wykonywanie zdjęć Naciśnij przycisk Aparatu, aby zrobić zdjęcie (zostanie ono zapisane automatycznie).
Wideo	Naciśnij Menu -> Odtwarzanie -> Plik wideo. Wybierz plik do odtworzenia. W trybie wideo naciśnij II/ ▶ aby wstrzymać / wznowić; naciśnij ◀ / ▶ I, aby wybrać poprzedni / następny plik. Kliknij <- Wróć, aby powrócić do galerii.
Zdjęcie	Naciśnij Menu -> Odtwarzanie -> Plik obrazu. Wybierz plik do wyświetlenia. W trybie zdjęć naciśnij ◀ / ▶ I aby wybrać poprzedni / następny plik. Kliknij <- Wróć, aby powrócić do galerii.
Zabezpieczanie pliku	W trybie nagrywania (REC), naciśnij Zabezpiecz plik, aby zabezpieczyć / wyłączyć ochronę bieżącego nagrania. W trybie odtwarzania wybierz Zabezpiecz, a następnie Zabezpiecz / Usuń zabezpieczenie wszystkich. W trybie Wideo / Zdjęcia wybierz plik, a następnie wybierz Zabezpiecz / Usuń zabezpieczenie bieżącego pliku. Zabezpieczonych plików nie można usunąć ani nadpisać.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia. Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Czas wyłączenia filmu Urządzenie wyłączy się automatycznie po odcięciu zasilania. Przedział czasu można ustawić w menu.
Nagrywanie dźwięku Możliwość nagrywania wideo z dźwiękiem lub bez.
Wyłączanie Wybierz	okres bezczywności, po którym urządzenie wyłączy się automatycznie.
Datownik Funkcja, która umożliwia dodanie datownika do nagrania.
Wyłączanie ekranu	Urządzenie może automatycznie wyłączać ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w menu Oszczędzanie energii LCD.
Poziom ochrony Jeśli pojazd zostanie przez coś uderzony, rejestrator automatycznie zablokuje bieżące wideo.
Lokalizacja GPS	Urządzenie obsługuje wbudowany chipset GPS i antenę GPS, może wyświetlać długość i szerokość geograficzną oraz inne informacje o Twojej aktualnej lokalizacji. Naciśnij Status GPS, aby sprawdzić daty GPS. Naciśnij Włącz w menu Znacznik GPS, aby dodać informacje GPS do plików.
Tryb parkingowy*	W trybie parkingowym użytkownik ma dostęp do następujących trybów pracy: kontroli uderzenia oraz ciągłego zapisu poklatkowego.Tryb parkingowy - kontrola wstrząsów opiera się na działaniu G-sensora. Po uruchomieniu zapisywany jest plik awaryjny.Tryb parkingowy - ciągłe nagrywanie poklatkowe. Wideo nagrywane jest w sposób ciągły ze zdefiniowaną przez użytkownika liczbą klatek na sekundę.
Wybierz tryb widoku	Naciśnięcie prawej górnej części ekranu przełącza tryby widoku kamery: tylko z przodu; tylko z tyłu; obraz z kamery tylnej (mniejszy) nałożony na obraz z przedniej kamery (obraz na obrazie).
Tryby wyświetlania obrazu z tylnej kamery	Wybierz tryb wyświetlania obrazu z tylnej kamery - oryginalny, obrót o 180 stopni, odbicie w poziomie lub w pionie.
Łącze USB	Podczas podłączania urządzenia do komputera za pomocą kabla USB pojawią się dwie opcje połączenia:1) Mass Storage: odtwarzanie, kopiowanie i usuwanie plików.2) Record: tryb standardowy.
Zaawansowane systemy wspomagania kierowcy (ADAS)	System monitoruje niebezpieczne podejście do obiektu, kontroluje zejście z pasa ruchu, ostrzega o rozpoczęciu ruchu obiektu przed samochodem oraz wykrywa obecność pieszych przed samochodem.

Uwaga: *tryb parkingowy dostępny jest tylko w przypadku podłączenia rejestratora do stałego źródła zasilania poprzez urządzenie zapobiegające nadmiemenu rozładowaniu baterii - NAVITEL SMART BOX MAX.

Instalacja aplikacji Navitel DVR Center

1. Pobierz i zainstaluj Navitel DVR Center na swoim telefonie komórkowym lub tablecie, postępuj zgodnie z instrukcjami urządzenia mobilnego. Możesz pobrać aplikację, skanując kod QR w menu rejestratora (App QR Code) za pomocą telefonu komórkowego.
2. Włącz Wi-Fi w Menu rejestratora (Wi-Fi) oraz w ustawieniach urządzenia mobilnego.
3. Uruchom aplikację. Wybierz swoje urządzenie z listy. Informacje o urządzeniu znajdują się w menu wideorejestratora (Wi-Fi Navitel).
4. Podłącz urządzenie mobilne do wideorejestratora przez Wi-Fi. W razie potrzeby użyj hasła. Możesz to zmienić w menu wideorejestratora (hasło Wi-Fi).
5. Korzystając z Navitel DVR Center możesz:
6. zaktualizować oprogramowanie wideorejestratora;
   • sterować funkcjami wideorejestratora w menu Ustawienia: skonfigurować tryb parkowania, czujnik uderzenia, tryb wideo i kartę SD;
7. zapisywać, przeglądać, usuwać i wysyłać filmy i zdjęcia, a także oglądać wideo z wideorejestratora w czasie rzeczywistym na ekranie urządzenia mobilnego.

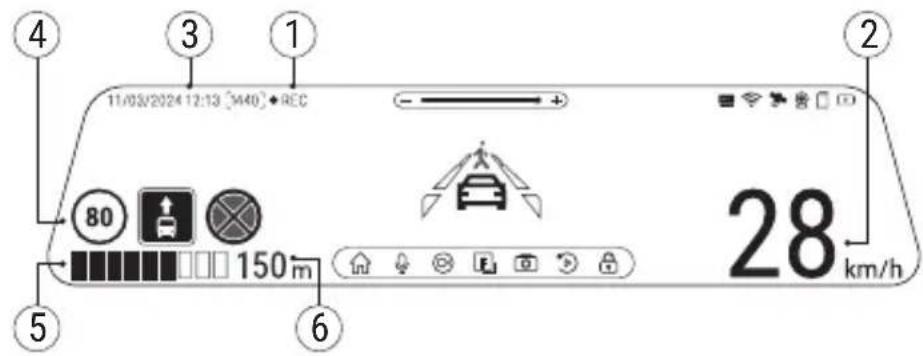

Informacje o prędkości i fotoradarach

Cyfrowy prędkościomierz służy do wyświetlania czasu i aktualnej prędkości pojazdu, obliczonej na podstawie sygnału GPS [1]. Dostępne tryby:

• Prędkość – prędkość [B] jest wyświetlana stale,
• Prędkość + czas – na ekranie wyświetlana jest prędkość [B] i czas [C].
  Informacje o fotoradarach służą do ostrzegania o istniejących ograniczeniach prędkości. Po uruchomieniu funkcji ekran rejestratora wyświetla aktualną prędkość i czas na czarnym tle. W obszarze pracy urządzenia znajdują się informacje takie jak [2]:
• Aktualna prędkość [B],
• Ikona fotoradaru [D],
• Pasek postępu ruchu w obszarze fotoradaru [E],
  • Dystans do fotoradaru [F].

Wszystkie informacje są wyświetlane na czarnym tle.

W trybie Kamery (REC) wyświetlany jest wskaźnik ●REC lub ● [A].

Jeśli pojazd nie porusza się, wyświetlane jest 0.

Jeśli nie ma sygnału GPS, wyświetlane są - - - .

Uwaga. Słaby sygnał GPS może być spowodowany złą pogoda lub czynnikami zewnętrznymi. Kieruj się wartością, którą wskazuje prędkościomierz pojazdu.

Zaawansowane systemy wspomagania kierowcy (ADAS)

Po włączeniu zaawansowanego systemu wspomagania kierowcy dostępne są następujące funkcje:

1. śledzenie niebezpiecznej bliskości obiektu

1. kontrola zjazdu z pasa ruchu


1. ostrzeżenie o rozpoczęciu ruchu obiektu znajdującego się przed nami

1. komunikat o pojawieniu się pieszych przed samochodem

NAVITEL

NAVITEL MR750 SMART

Kamera cofania

Kamera cofania pozwala uzyskać obraz o wysokiej rozdzielczości, pokazujący co dzieje się za samochodem w celu np. bezpiecznego parkowania pojazdu. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

Instalacja wstecznej kamery

Istnieją dwie możliwości użycia kamery wstecznej.

Opcja 1. Montaż dla uzyskania widoku z tyłu samochodu. Zainstaluj kamerę na tylnej szybie przy użyciu naklejki, umieść przewód w podsufitce, a następnie podłącz go do portu kamery wstecznej.

Opcja 2. Połączenie kamery przedniej i wstecznej dla uzyskania widoku z tyłu podczas parkowania. Zainstaluj kamerę na tylnej szybie samochodu. W tym przypadku wymagane jest użycie zasilania +12 V. Umożliwi to urządzeniu automatyczne przełączanie obrazu z przodu na wsteczną kamerę w trybie parkowania.

Uwaga: Zaleca się, aby instalacja kamery i podłączenie zasilania +12 V zostało wykonane przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, wykonanie tych czynności będzie bezpieczne.

Kamera nie jest wodoodporna.

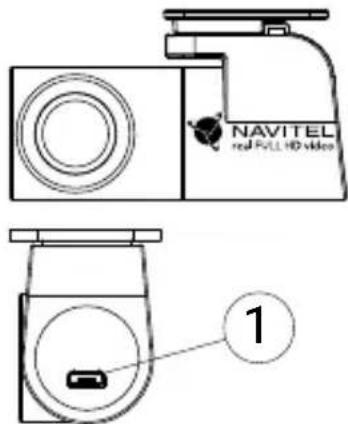

1. Port dla kabla wideo
