R9 DUAL - Caméra auto Navitel - Bezplatný návod na obsluhu

Typ produktu	Kamera do auta / Autokamkordér
Značka	Navitel
Model	R9 DUAL
Procesor	MSTAR 8339
Displej	2,7" IPS, 320x240
Senzor prednej kamery	SONY 307 (nočné videnie)
Rozlíšenie videa (predná)	Full HD 1920x1080
Senzor zadnej kamery	GC2053
Rozlíšenie videa (zadná)	Full HD 1920x1080
Uhol záberu	170°
Objektív	6-vrstvové sklo
Úložisko	MicroSD karta (max. 64 GB, trieda U3 alebo vyššia)
Napájanie	5V, 2,5A cez USB-C
Batéria	500 mAh (zvýšená kapacita)
Wi-Fi	Áno
GPS	Áno, vstavaný GPS čip a anténa
Formát záznamu	MOV
Formát snímok	JPG
Slučkové nahrávanie	Áno
G-senzor	Áno, automaticky uzamkne video pri náraze
Parkovací režim	Áno, deteguje vibrácie a spustí nahrávanie
Podpora aplikácie	Navitel DVR Center (iOS/Android)
Jazyky	Český, Anglický, Francúzsky, Nemecký, Maďarský, Taliansky, Poľský, Rumunský, Ruský, Slovenský, Španielsky, Ukrajinský
Čistenie	Udržujte objektív čistý; nepoužívajte chemikálie ani čistiace prostriedky
Bezpečnosť	Používajte iba originálnu nabíjačku; nerozoberajte; vyhýbajte sa zdrojom ohňa
Opraviteľnosť	Neopravujte sami; kontaktujte servisné stredisko

Často kladené otázky - R9 DUAL Navitel

Ako nainštalujem microSD kartu?

Vložte microSD kartu do slotu označením nahor. Použite vysokorýchlostnú kartu (trieda U3 alebo vyššia) s kapacitou 8-64 GB. Pred prvým použitím naformátujte kartu v DVR cez voľbu Menu 'Formátovať SD kartu'.

Ako sa pripojím k aplikácii Navitel DVR Center?

Stiahnite aplikáciu z obchodu. Zapnite Wi-Fi na DVR (Menu > Wi-Fi > Zapnuté). Na telefóne sa pripojte k Wi-Fi sieti DVR (SSID zobrazené v Menu > Wi-Fi Navitel). Otvorte aplikáciu a vyberte svoje DVR. Predvolené heslo je možné zmeniť v Menu > Wi-Fi heslo.

Ako zapnem parkovací režim?

Parkovací režim sa automaticky aktivuje, keď je zariadenie vypnuté a deteguje vibrácie. Uistite sa, že DVR je pripojené k stálemu napájaniu (nabíjačka do auta). V Menu skontrolujte, či je parkovací režim zapnutý (predvolene by mal byť zapnutý). Pri detekcii vibrácií sa DVR zapne a začne nahrávať, pričom súbor uzamkne.

Ako zamknem nahrávaný súbor?

Na zamknutie aktuálneho nahrávania stlačte počas nahrávania (režim REC) tlačidlo Napájanie. Zobrazí sa ikona zámku. Na zamknutie existujúcich súborov prejdite do režimu Video alebo Fotka, vyberte súbor, stlačte Menu, vyberte Chrániť, potom Zamknúť aktuálny alebo Zamknúť všetky. Zamknuté súbory nemožno vymazať ani prepísať.

Čo robí G-senzor?

G-senzor (akcelerometer) deteguje náraz alebo náhly pohyb. Ak dôjde ku kolízii, DVR automaticky uzamkne aktuálny videosúbor, aby sa zabránilo prepísaniu. Citlivosť je možné upraviť v ponuke Nastavenia.

Môžem používať kameru bez externého napájania?

Vstavaná batéria je určená len na krátkodobé použitie, ako je parkovací režim alebo správne vypnutie. Pre plnú prevádzku musí byť DVR pripojené k stálemu napájaniu 5V 2,5A cez nabíjačku do auta. Bez externého napájania je čas nahrávania obmedzený.

Ako naformátujem SD kartu?

Prejdite do Menu, vyberte 'Formátovať SD kartu' a potvrďte. Je to potrebné pred prvým použitím alebo ak dôjde k chybám údajov. Formátovanie vymaže všetky údaje na karte. Používajte iba v DVR, nie na počítači.

Ako prepínam medzi pohľadom prednej a zadnej kamery?

V režime Video alebo Fotka podržte tlačidlo Menu na 2 sekundy na prepínanie medzi súbormi prednej a zadnej kamery. Názov súboru označuje kameru: F pre prednú, R pre zadnú.

Čo robí funkcia GPS pečiatka?

Keď je zapnutá (Menu > GPS pečiatka > Zapnuté), DVR vloží do videozáznamu GPS súradnice, rýchlosť a čas. Tieto informácie je možné zobraziť pri prehrávaní. Možnosť GPS Status zobrazuje aktuálne satelitné údaje.

Ako resetujem zariadenie, ak zamrzne?

Ak zariadenie prestane reagovať, stlačte tlačidlo Reset pomocou kancelárskej spinky alebo podobného predmetu. Tlačidlo sa nachádza v blízkosti portov. Reštartuje DVR bez ovplyvnenia uložených súborov.

NÁVOD NA OBSLUHU R9 DUAL Navitel

Đakujeme Vám za zakúpenie tohto produktu spoločnosti NAVITEL®.

NAVITEL R9 DUAL je multifunkčný digitálny video rekordér (DVR) s vysokým rozlíšením, s mnohými funkciami a vlastnosťami, popísanými v tomto užívatelskom manuály. Pred použitím zariadenia si prosím starostlivo prečítajte túto príručku a uchovajte si ju pre neskoršie použitie.

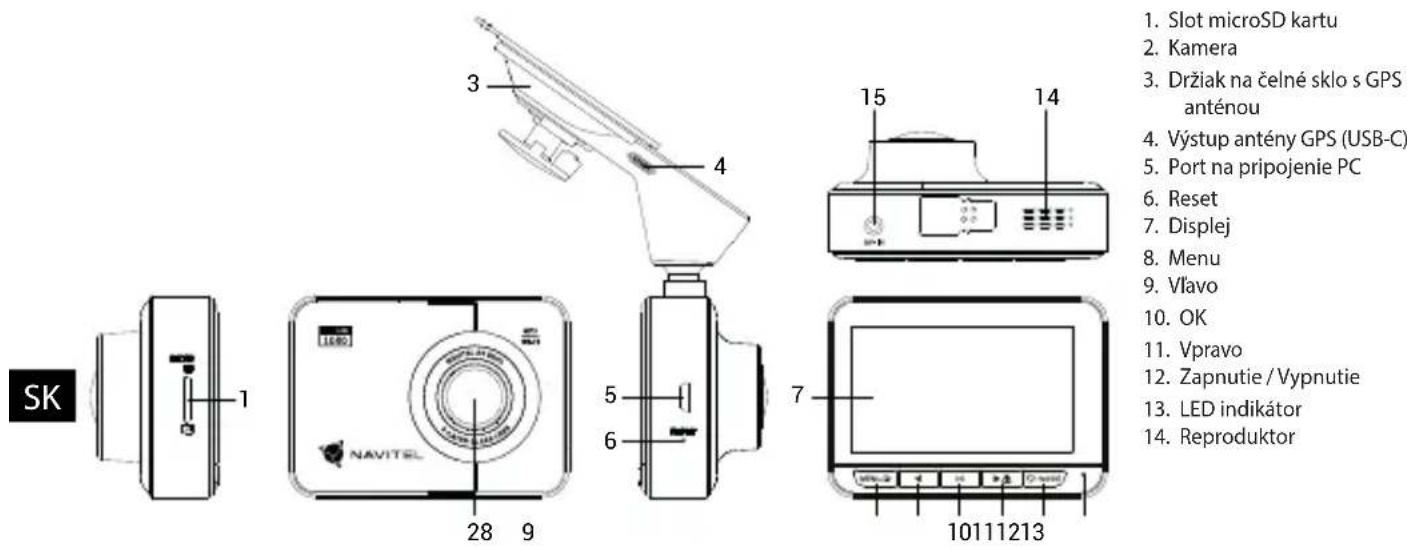

Vonkajší vzhľad

1. Slot microSD kartu
2. Kamera
3. Držiak na čelné sklo s GPS anténou
4. Výstup antény GPS (USB-C)
5. Port na pripojenie PC
6. Reset
7. Displej
8. Menu
9. Vlavo
10. OK
11. Vpravo
12. Zapnutie / Vypnutie
13. LED indikátor
14. Reproduktor

Špecifikácia

Kapacita microSD karty Max. 64 GB
Nabíjací port USB-C
Batéria	500 mAh(rozšírená kapacita)
Napájanie 5 V, 2.5 A
Wi-fi	Áno
GPS upozornenie	kamery / varovanie / rýchlost
Jazyk	angličtina, čeština, francúzština, taliančina, madarčina, nemčina, polština, rumunčina, ruština, slovenčina, španielčina, ukrajinčina

Upozornenie: Výrobca môže bez predchádzajúceho upozornenia zmenit obsah balenia, vzhľad a špecifikácie, ktoré však nemenia celkovú funkčnost zariadenia.

Inštalácia

1. Vložte microSD kartu do zariadenia. použite vysokorýchlostnú SD kartu (Trieda U3 a vyššia); kapacita by mala byť v rozmedzí 8-64 GB.

• Nemanipulujte s SD kartou počas použivania kamery.

• Aby ste predišli chybám v dátových úlohách, prosím naformátujte kartu microSD priamo v kamere. Pre formátovanie SD karty vyberte v Menu možnosť "Formátovať SD kartu" a potvrdťe.

• Pripevnite držiak so zariadením na čelné sklo.

• Pripojte autonabíjačku do zásuvky zapalovača.
• Pripojte autonabíjačku do USB-C portu v GPS anténe. Micro-USB konektor na tele zariadenia slúži na prenos súborov do PC pomocou kábla micro-USB na USB-A.
• Nastavte pozíciu kamery.
• Zapnite napájanie; skontrolujte, či je zariadenie správne nainštalované. Pokial' je zariadenie nainštalované správne, rozsvieti sa červená kontrolka; zariadenie sa spustí a začne nahrávať (blikajúca modrá kontrolka).

Bezpečnostné opatrenia

• Používajte originálny adaptér určený k tomuto zariadeniu. Použitie iného adaptéra môže mať negatívny vplyv na batériu zariadenia. Používajte len príslušenstvo schválené výrobcom.
• Pripustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relativna vlhkost: 5% až 90% bez kondenzácie (25 °C).
• Udržujte zariadenie mimo dosah ohňa, zabránite tak výbuchu či požiaru.
• Nevystavujte prístroj fyzickým nárazom.
• Zabráňte kontaktu zariadenia so zdrojmi elektromagnetického žiarenia.
• Udržujte objektív v čistote. Nepoužívajte na čistenie zariadenia chemikálie ani čistiace prostriedky; vždy pred čistením zariadenie vypnite.
• Dôsledne dodržujte vnútroštátne právne predpisy. Zariadenie nesmie byť použité na nezákonné účely.
• Nerozoberajte ani sami neopravujte zariadenie. V prípade poruchy zariadenia sa obrátte na servisné stredisko.

STARVIS a

STARVIS

sú ochranné známky spoločnosti Sony Corporation.

Tlačidlá

Tlačidlo Funkcie
Zapnutie / Vypnutie	Krátko stlačte pre zapnutie zariadenia.Stlačte a na 2 sekundy podržte pre vypnutie zariadenia.V režime Záznam (STBY) stlačte pre preputie medzi režimami Záznam, Snímok, Video a Fotky.V režime Záznam (REC) stlačte pre uzamknutie súboru (zamknuté súbory nemôžu byť zmazané ani prepísané).V režime Menu stlačte pre ukončenie akéhokolvek menu alebo zoznamu funkcii.
Menu	Stlačte pre vstup do Menu.V Menu stlačte pre ukončenie akéhokolvek menu alebo zoznamu funkcii.
Vlavo / Vpravo	V režime Záznam stlačte tlačidlo Vpravo pre vypnutie / zapnutie mikrofónu (nahrávanie zvuku).V režime Video / Fotky stlačte pre výber nasledujúcej / predchádzajúcej súboru.V Menu stlačte pre výber nasledujúcej / predchádzajúcej položky.
OK	V režime Záznam (STBY) stlačte pre začiatok nahrávania video.V režime Záznam (REC) stlačte pre zastavenie nahrávania video.V režime Záznam (REC) stlačte a na 2 sekundy podržte pre vytvorenie snímky.V režime Snímok stlačte pre vytvorenie snímky.V režime Video stlačte pre výber súboru alebo pre pozastavenie a znovu spustenie video.V režime Fotky stlačte pre výber súboru.V Menu stlačte pre výber položky.
Reset Ak zariadenie neodpovedá, stlačte tlačidlo reset na resetovanie zariadenia.

Poznámka: vstavaná batéria je určená iba pre núdzové záznamy v režime parkovania a pre správne vypnutie zariadenia po odpojení napájania; pre plnú prevádzku v akomkolvek režime je nutné konštantné pripojenie k napájaniu.

Funkcie zariadenia

Formátovanie SD karty	Formátovanie karty microSD v autokamere je potrebné pre správnu funkciu zariadenia. Pred použitím karty microSD alebo v prípade chyby dát sformátujte kartu microSD. Pre formátovanie vyberte v Menu možnosť Formátovať SD kartu a potvrdťe ju.
Záznam	Pripojte zariadenie k externému napájaniu a automaticky sa spustí nahrávanie. Ďalším stlačením tlačidla OK môžete nahrať dálší videozáznam. Každé video sa automaticky uloží.
Snímok	Pokial’ je zariadenie v režime Záznam (STBY), stlačte tlačidlo Zapnutie / Vypnutie pre prechod do režimu Snímka, stlačením tlačid la OK vytvoríte snímok, ktorý sa automaticky uloží.
Video	Pokial’ je zariadenie v režime Záznam (STBY), stlačte dvakrát tlačidlo Zapnutie / Vypnutie pre prechod do režimu Video, pomo cou tlačidiel Vlavo / Vpravo prechádzate súbory, stlačením tlačidla OK prehrávate súbory. Pri prehrávaní súboru stlačte OK pre pauzu / koniec pauzy; tlačidla Vlavo / Vpravo pre rýchly presun opredu / dozadu. Prepínať medzi súbormi predná/zadná kamera je možné podržaním tlačidla Menu na 2 sekundy. Písmeno v názve súboru indikuje kameru: F - predné, R - zadné.
Fotky	Pokial’je zariadenie v režime Snímok, stlačte dvakrát tlačidlo Zapnutie / Vypnutie pre prechod do režimu Fotky, pomo cou tlačidiel Vlavo / Vpravo prechádzate súbory, stlačením tlačidla OK prehrávate súbory. Prepínať medzi súbormi predná/zadná kamera je možné podržaním tlačidla Menu na 2 sekundy. Písmeno v názve súboru indikuje kameru: F - predné, R - zadné.
Ochrana súboru	V režime Záznam (REC) stlačte tlačidlo Zapnutie / Vypnutie na zamknutie súboru. V režime Video / Fotky vyberte súbor, ktorý ch cete uzamknút. Stlačte tlačidlo Menu, možnosť Uzamknút a vyberte bud’to Uzamknút aktuálny alebo Uzamknút všetko. Zamknuté súbory nemôžu byť zmazané ani prepísané. Na odomknutie súboru vyberte možnosť Odomknút aktuálny / Odomknút všetko.
Záznam do slučky	Táto funkcia umožňuje uložiť video ako sadu súborov v takej dlížke, akú ste si určili v menu možností. Ak je na pamäťovej karte nedostatek miesta, nechránené súbory budú prepísané v poradí, v akom boli vytvorené.
Audio záznam Nahrávanie video so zvukom alebo bez zvuku.
Vodoznak Táto funkcia prídáva vodoznak dátumu alebo logo zariadenia do záznamu.
Šetrič obrazovky	Zariadenie automaticky vypne displej kvôli zníženiu spotreby energie; časový interval je možné nastaviť v menu šetrič obrazovky.
G-senzor Pri náraze	vozidla zariadenie automaticky uzamkne a uloží aktuálne video.
Parkovací režim	V prípade, že je zariadenie v pohotovostnom režime a zaregistruje vibrácie, automaticky začne nahrávať videoozáznam.
GPS lokácie	Zariadenie podporuje vstavaný chipset a anténu GPS. Je teda možné zobrazit zemepisnú dĺžku, krajina piesní šírku a ďalšie informácie o aktuálnej polohe. Pre kontrolu dát GPS stlačte tlačidlo Stav GPS. Pre pridanie súradnic GPS k súborom, zapnite funkciu vodoznak GPS.
Podpora APP	Urobená videá a snímky si môžete prezerať a zdieľať prostredníctvom špeciálnej mobilnej aplikácie. Nain trolujte si aplikáciu do mobilného zariadenia a pripojte sa k DVR cez Wi-Fi siet.
Napájanie batérie	Červená kontrolka sa rozsvieti, pokial’ je prístroj pripojený k externému zdroju napájania; čím viac bude červená kontrolka tmavnúť, tým viac je batéria nabitá; pokial’ je batéria zariadenia plne nabitá, červená kontrola zhasne.
Pripojenie USB *	Pri pripájaní zariadenia k počítaču pomocou kábla USB sa zobrazia dve možnosti pripojenia:1) Mass Storage: prehrávanie, kopírovanie a mazanie súborov.2) Record: štandardný režim.
Prípustný presah	Vyberte povolené prekročenie rýchlosti v nastavení v rozsahu od -5 do +25 km/h v krokoch po 5 km/h. Ak prekročíte nastavený limit, budete počuť zvukové upozornenie.

Inštalácia aplikácie Navitel DVR Center

1. Stiahnite a nainštalujte Navitel DVR Center do svojho mobilného telefónu alebo tabletu, postupujte podľa pokynov mobilného zariadenia. Aplikáciu si môžete stiahnuť naskenovaním QR kódu v Menu DVR (App QR Code) pomocou mobilného telefónu.
2. Zapnite Wi-Fi v Menu DVR (Wi-Fi) a v nastaveniach vášho mobilného zariadenia.
3. Spustite aplikáciu. V zozname vyberte svoj rekordér. Informácie o rekordéri sú v ponuke rekordéra (Wi-Fi Navitel).
4. Pripojte svoje mobilné zariadenie k DVR pomocou Wi-Fi. V prípade potreby použite heslo. Môžete ho zmenit' v Menu DVR (Wi-Fi password).

5. Pomocou programu Navitel DVR Center môžete:

6. aktualizácia firmvéru DVR;

7. ovládajte funkcie DVR v ponuke Nastavenia: nakonfigurujte režim parkovania, snímač nárazu, režim videa a naformátujte svoju kartu SD;
8. ukladat, prezerat, mazať a odosielat videá a fotografie, ako aj sledovat video DVR v reálnom čase na obrazovke mobilného zariadenia.

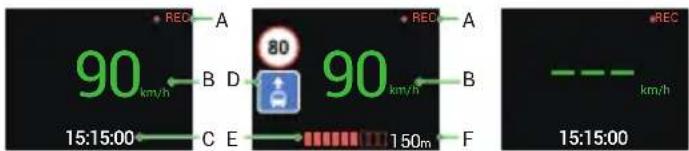

Digitálny merač rýchlosti a Informácie o kamere

Digitálny rýchlomer sa použiva k zobrazeniu vypočítanej aktuálnej rýchlosti na základe signálu GPS a času [1]. Režimy:

Informácie o kamerách slúžia na varovanie pred kamerami. Ked'zapnete túto funkciu, na obrazovke sa zobrazí aktuálna rýchlost' a čas na čiernom pozadí. Ak sa blížite k dopravnej kamere, na displeji sa zobrazí [2]:

• aktuálna rýchlost' [B],
• ikona kamery [D],
• vzdialenost ku kamere [E],
• priebeh pohybu v oblasti, kde sa kamera nachádza [F].

Všetky informácie sú na čiernom pozadí.

Poznámka: Slabý signál GPS môže byť zapríčinený zlým počasím a dálšími okolitými vplyvmi. Riadťe sa predovšetkým údajmi na tachometri vášho vozidla.

[1] [2] [3]

NAVITEL

NAVITEL R9 DUAL

Zadná kamera

Vdaka zadnej kamere získate prehlad o situácii za vozidlom pri jazde aj parkovaní. Moderná technológia dvojitého záznamu umožňuje nahrávať záznamy pred vozidlom aj za vozidlom a zachytit tak všetky nepredvídatelné situácie.

Inštalácia zadnej kamery

Existujú dve možnosti použitia zadnej kamery.

1. možnosť: Záznamová kamera do auta pre sledovanie situácie za vozidlom. Nainštalujte kameru na zadné sklo pomocou nálepky, pretiahnite kábel pozdlž strechy, pripojte kábel k zadnej kamere.
2. možnost: Kombinácia záznamovej kamery do auta a zadnej parkovacej kamery. Ked'je červený kábel +12 V pripojený k napájaniu cúvacieho svetla, aktivuje sa režim zadnej kamery. Záznamová kamera zobrazí len pohlad zadnej kamery s navádzacími parkovacími čiarami.

Poznámka: Odporúčame, aby práca s inštaláciou a pripojením kamery vykonávala kvalifikovaná osoba s potrebnými znalosťami. Inštalácia kábla môže vyžadovať speciálne nástroje alebo zariadenia. Uistite sa, že sú tieto práce bezpečné.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL R9 DUAL je kompatibilné so smernicou RED 2014/53/EÚ. Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese: www.navitel.cz/sk/declaration_of_conformity/r9dual
