Produkttyp	Dashcam / Auto-DVR
Marke	Navitel
Modell	R9 DUAL
Prozessor	MSTAR 8339
Display	2.7" IPS, 320x240
Frontkamera-Sensor	SONY 307 (Nachtsicht)
Front-Videoauflösung	Full HD 1920x1080
Rückkamera-Sensor	GC2053
Rück-Videoauflösung	Full HD 1920x1080
Blickwinkel	170°
Objektiv	6-lagiges Glas
Speicher	MicroSD-Karte (max. 64 GB, Klasse U3 oder höher)
Stromversorgung	5V, 2,5A über USB-C
Akku	500 mAh (erhöhte Kapazität)
WLAN	Ja
GPS	Ja, integrierter GPS-Chipsatz und Antenne
Aufnahmeformat	MOV
Bildformat	JPG
Loop-Aufnahme	Ja
G-Sensor	Ja, sperrt Video bei Aufprall automatisch
Parküberwachung	Ja, erkennt Vibrationen und startet Aufnahme
App-Unterstützung	Navitel DVR Center (iOS/Android)
Sprachen	Tschechisch, Englisch, Französisch, Deutsch, Ungarisch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Ukrainisch
Reinigung	Objektiv sauber halten; keine Chemikalien oder Reinigungsmittel verwenden
Sicherheit	Nur Original-Ladegerät verwenden; nicht zerlegen; Feuerquellen vermeiden
Reparatur	Nicht selbst reparieren; Servicezentrum kontaktieren

Häufig gestellte Fragen - R9 DUAL Navitel

Wie installiere ich die microSD-Karte?

Setzen Sie die microSD-Karte mit der Beschriftung nach oben in den Steckplatz ein. Verwenden Sie eine schnelle Karte (Klasse U3 oder höher) mit Kapazität zwischen 8 und 64 GB. Formatieren Sie die Karte im DVR vor der ersten Verwendung über die Menüoption 'SD-Karte formatieren'.

Wie verbinde ich mich mit der Navitel DVR Center App?

Laden Sie die App aus Ihrem App Store herunter. Schalten Sie WLAN am DVR ein (Menü > WLAN > Ein). Verbinden Sie sich auf Ihrem Telefon mit dem WLAN-Netzwerk des DVR (SSID wird im DVR-Menü > WLAN Navitel angezeigt). Öffnen Sie die App und wählen Sie Ihren DVR aus. Das Standardpasswort kann im DVR-Menü > WLAN-Passwort geändert werden.

Wie aktiviere ich die Parküberwachung?

Die Parküberwachung aktiviert sich automatisch, wenn das Gerät ausgeschaltet wird und Vibrationen erkennt. Stellen Sie sicher, dass der DVR an eine konstante Stromversorgung (Autoladegerät) angeschlossen ist. Überprüfen Sie im Menü, ob die Parküberwachung aktiviert ist (standardmäßig sollte sie eingeschaltet sein). Wenn Vibrationen erkannt werden, schaltet sich der DVR ein und beginnt mit der Aufnahme, wobei die Datei gesperrt wird.

Wie sperre ich eine Aufnahmedatei?

Um die aktuelle Aufnahme zu sperren, drücken Sie während der Aufnahme (REC-Modus) die Ein-/Aus-Taste. Ein Schlosssymbol wird angezeigt. Um vorhandene Dateien zu sperren, gehen Sie in den Video- oder Foto-Modus, wählen Sie eine Datei aus, drücken Sie Menü, wählen Sie Schützen und dann Aktuell sperren oder Alle sperren. Gesperrte Dateien können nicht gelöscht oder überschrieben werden.

Was macht der G-Sensor?

Der G-Sensor (Beschleunigungssensor) erkennt Stöße oder plötzliche Bewegungen. Wenn ein Zusammenstoß erkannt wird, sperrt der DVR automatisch die aktuelle Videodatei, um ein Überschreiben zu verhindern. Die Empfindlichkeit kann im Einstellungsmenü angepasst werden.

Kann ich die Dashcam ohne externe Stromversorgung verwenden?

Der eingebaute Akku dient nur für kurzzeitige Nutzung wie Parküberwachung oder ordnungsgemäßes Herunterfahren. Für den vollen Betrieb muss der DVR über das Autoladegerät an eine konstante 5V 2,5A Stromversorgung angeschlossen werden. Ohne externe Stromversorgung ist die Aufnahmezeit begrenzt.

Wie formatiere ich die SD-Karte?

Gehen Sie zu Menü, wählen Sie 'SD-Karte formatieren' und bestätigen Sie. Dies ist vor der ersten Verwendung oder bei Datenfehlern notwendig. Das Formatieren löscht alle Daten auf der Karte. Verwenden Sie nur den DVR, nicht einen Computer.

Wie wechsle ich zwischen Front- und Rückkamera-Ansichten?

Halten Sie im Video- oder Foto-Modus die Menü-Taste 2 Sekunden lang gedrückt, um zwischen Front- und Rückkamera-Dateien umzuschalten. Der Dateiname gibt die Kamera an: F für vorne, R für hinten.

Was macht die GPS-Stempelfunktion?

Wenn aktiviert (Menü > GPS-Stempel > Ein), bettet der DVR GPS-Koordinaten, Geschwindigkeit und Zeit in die Videoaufnahme ein. Diese Informationen können bei der Wiedergabe angezeigt werden. Die Option GPS-Status zeigt aktuelle Satellitendaten.

Wie setze ich das Gerät zurück, wenn es einfriert?

Wenn das Gerät nicht mehr reagiert, drücken Sie die Reset-Taste mit einer Büroklammer oder einem ähnlichen Gegenstand. Die Taste befindet sich in der Nähe der Anschlüsse. Dies startet den DVR neu, ohne gespeicherte Dateien zu beeinträchtigen.

BEDIENUNGSANLEITUNG R9 DUAL Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R9 DUAL ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

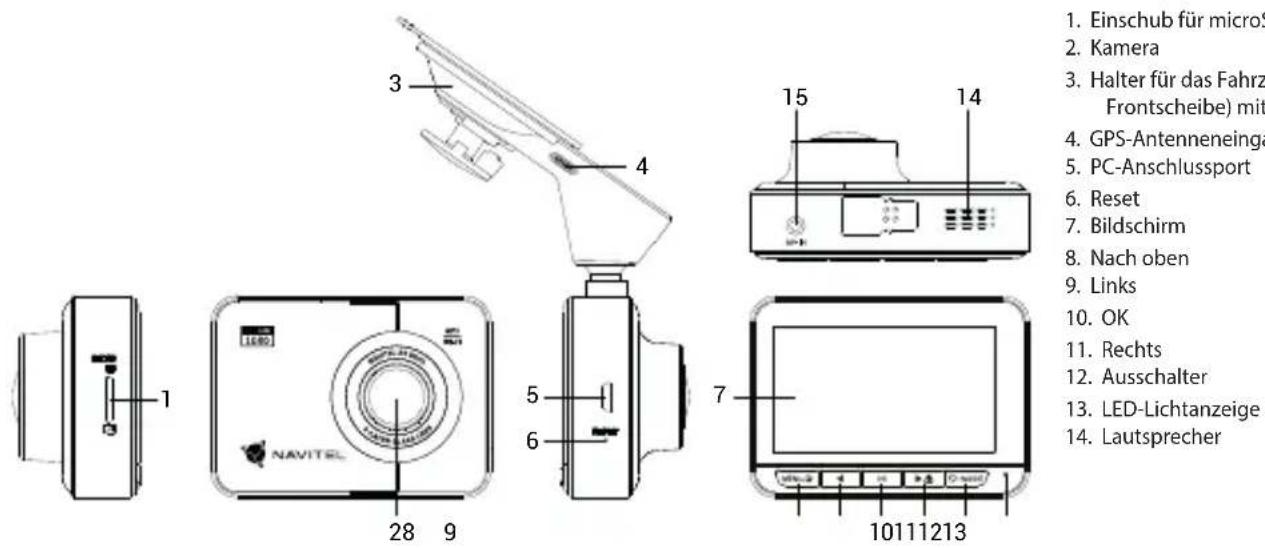

Anordnung des Geräts

1. Einschub für microSD Karte
2. Kamera
3. Halter für das Fahrzeug (für Frontscheibe) mit GPS-Antenne
4. GPS-Antenneneingang (USB-C)
5. PC-Anschlussport
6. Reset
7. Bildschirm
8. Nach oben
9. Links
10. OK
11. Rechts
12. Ausschalter
13. LED-Lichtanzeige
14. Lautsprecher

Spezifikation

Prozessor MSTAR 8339
Display 2.7", 320×240, IPS
Frontkamera SONY 307 (night vision)
Frontkamera Videoauflösung Full HD (1920×1080)
Rückfahrkamera GC2053
Rückfahrkamera Videoauflösung Full HD (1920×1080)
Bildformat JPG
Aufzeichnungsformat MOV
Sichtwinkel 170°
Linse 6-Schicht Glas
Speicherkarte MicroSD karta

Kapazität der microSD-Karte Max. 64 GB
Ladeport USB-C
Batterie	500 mAh(kapazität erhöht)
Stromversorgung 5 B, 2.5 A
Wi-fi	Ja
GPS-Alarm	Kameras / Warnungen / Geschwindigkeit
Sprache	Englisch, Französisch, Deutsch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch, Ungarisch, Ukrainisch

Hinweis: die Verpackung, das Aussehen und die technischen Daten, die die Gesamtfunktionalität des Geräts nicht ändern, können vom Hersteller ohne vorherige Ankündigung geändert werden.

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class U3), die Kapazität sollte 8-64 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der microSD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine microSD-Karte zu formatieren, wählen Sie im Menümodus microSD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie das Ladegerät des Fahrzeugs an den GPS-Antenneneingang (USB-C) an. Der Micro-USB-Anschluss am Gehäuse des Geräts dient zum Übertragen von Dateien auf einen PC mit einem Micro-USB-zu-USB-A-Kabel.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C bis +35 °C. Lagerungstemperatur: +5 °C bis +45 °C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

STARVIS und STARVIS sind Marken der Sony Corporation.

Tasten

Taste Funktion
Ausschalter	Durch Drücken, wenn Sie das Gerät einschalten möchten.Drücken und Halten Sie ihn mindestens 2 Sekunden, wenn Sie das Gerät ausschalten möchten.Drücken Sie zwischen den modi Record (STBY), Capture, Video und Foto um.Im modus Record (REC) drücken, um eine Datei zu sperren / entsperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
Menü	Drücken, um auf das Einstellungsmenü aufzurufen.Im Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
Links / Rechts	Im modus Rechts die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Video / Foto drücken, um den nächsten / vorherigen Datei auszuwählen.Im Menü drücken, um den nächsten / vorherigen Menüpunkt.
OK	Im modus Record (STBY) drücken, um die Aufnahme zu starten.Im modus Record (REC) drücken, um die Aufnahme zu stoppen.Im modus Record (REC) und Halten Sie ihn mindestens 2 Sekunden, um die Aufnahme zu stoppen.Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Video drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Foto drücken, um eine Datei auszuwählen.Im Menü drücken, um einen Menüpunkt.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Record	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet. Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Capture	Drücken Sie im modus Record (STBY) die Ausschalter, um in den modus Capture zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Video	Drücken Sie im modus Record (STBY) zweimal die Ausschalter, um in den modus Video zu wechseln. Drücken Sie die Links / Rechts, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Links / Rechts für schnellen Vor- / Rücklauf. Sie können zwischen Dateien von der vorderen und der hinteren Kamera wechseln, indem Sie die Taste Menü 2 Sekunden gedrückt halten. Die Buchstabe im Dateinamen bezeichnet die betreffende Kamera: F – vordere, R – hintere.
Foto	Drücken Sie im modus Capture zweimal die Ausschalter, um in den modus Foto zu wechseln. Drücken Sie die Links / Rechts, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Sie können zwischen Dateien von der vorderen und der hinteren Kamera wechseln, indem Sie die Taste Menü 3 Sekunden gedrückt halten. Die Buchstabe im Dateinamen bezeichnet die betreffende Kamera: F – vordere, R – hintere.
Sperrdatei	Drücken Sie im modus Video (REC) auf Ausschalter, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im modus Video / Foto eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
G-sensor Wenn	das Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn	das Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
GPS-Ortung	Das Gerät unterstützt den eingebauten GPS-Chipsatz und die GPS-Antenne und kann Längengrad, Breit engrad und andere Informationen Ihren aktuellen Standort betreffend anzeigen. Drücken Sie den GPS Status, um die GPS-Daten zu überprüfen. Drücken Sie im GPS-Stempelmenü auf On (Ein), um GPS-Infor mationen über Ihre Dateien hinzuzufügen.
APP-Unterstützung	Sie können Ihre in DVR aufgenommenen Videos und Fotos über eine spezielle Applikation auf Ihrem Mo biltelefon anzeigen und teilen. Die Applikation verbindet sich über ein WiFi-Netzwerk und sollte auf Ihrem Mobiltelefon installiert sein.
Batterie	Die rote Anzeige leuchtet auf, wenn das Gerät an eine externe Stromversorgung angeschlossen ist. Während die Batterie sich auflädt, wird das Rot allmählich schwächer. Wenn das rote Licht ausgeht, bedeutet dies, dass die Batterie voll ist.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.
Zulässiger Überschuss	Wählen Sie in den Einstellungen im Bereich von -5 bis +25 km / h in Schritten von 5 km / h eine Überdrehzahlberechtigung aus. Wenn Sie den festgelegten Schwellenwert ohne Geldstrafe überschreiten, hören Sie eine akustische Benachrichtigung.

Installation der Navitel DVR Center applikation

1. Laden Sie das Navitel DVR Center herunter und installieren Sie es auf Ihrem Handy oder Tablet. Befolgen Sie dazu die Anweisungen auf Ihrem Mobilgerät. Sie können die Anwendung herunterladen, indem Sie den QR-Code im DVR-Menü (App QR Code) mit Ihrem Handy scannen.
2. Schalten Sie ein Wi-Fi im DVR-Menü (Wi-Fi) und in den Einstellungen Ihres Mobilgeräts ein.
3. Führen Sie die App aus. Wählen Sie Ihren DVR in der Liste. Die Informationen zum DVR finden Sie im DVR-Menü (Wi-Fi Navitel).
4. Verbinden Sie Ihr Mobilgerät über WLAN mit dem DVR. Verwenden Sie gegebenenfalls das Passwort. Sie können es im DVR-Menü (Wi-Fi-Passwort) ändern.
5. Mit dem Navitel DVR Center können Sie:
6. Aktualisieren Sie die Firmware des DVR.
7. Steuern Sie die DVR-Funktionen im Menü Einstellungen: Konfigurieren Sie den Parkmodus, den Aufprallsensor und den Videomodus und formatieren Sie Ihre SD-Karte.
8. Speichern, Anzeigen, Löschen und Senden von Videos und Fotos sowie Anzeigen von DVR-Videos in Echtzeit auf dem Bildschirm des Mobilgeräts.

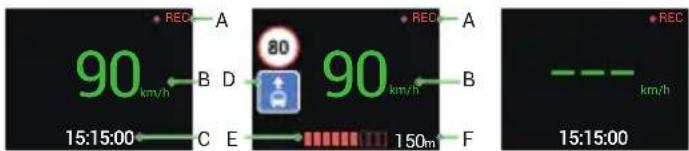

Digitale Geschwindigkeit & Kamera Info

Die digitale Geschwindigkeitsfunktion dient zur Anzeige der mit Hilfe des GPS-Signals berechneten Zeit und Fahrzeuggeschwindigkeit [1]. Modi:

• Geschwindigkeit – aktuelle Geschwindigkeit wird konstant angezeigt [B],
• Geschwindigkeit + Zeit – aktuelle Geschwindigkeit [B] und Zeit [C] werden angezeigt.

Die Kamera-Info-Funktion informiert den Fahrer auf dem Weg über Kameras und Warnungen (im Folgenden: Kameras). Wenn Sie die Kamera-Info einschalten, werden die aktuelle Geschwindigkeit und Uhrzeit angezeigt. Bei Annäherung an die nächste Kamera werden folgende Informationen angezeigt [2]:

• aktuelle Geschwindigkeit [B],
• Kamerasymbol [D],
• dynamischer Fortschrittsbalken zur Anzeige der Annäherung an die nächste Kamera [E],
  • Entfernung zur Kamera [F].

Alle Informationen werden auf einem schwarzen Bildschirm angezeigt. Im modus Record (REC) wird ● REC oder ● angezeigt [A].

Wenn das Fahrzeug noch steht, wird 0 angezeigt.

Wenn kein GPS-Signal vorhanden ist, wird --- [3] angezeigt.

Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Bitte konsultieren Sie unser Fahrzeugpeedometer.

[1] [2] [3]

Rückfahrkamera

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

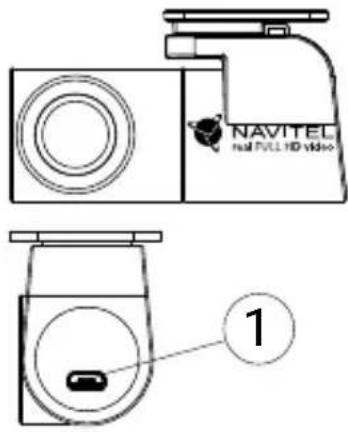

Installation der Rückfahrkamera

Es gibt zwei Optionen für die Nutzung der Rückfahrkamera.

Option 1. DVR-Kamera für den Blick hinter dem Auto. Installieren Sie die Kamera mit einem Aufkleber an der Heckscheibe, führen Sie das Kabel durch die Kabine und schließen Sie das Kabel an den Anschluss der Rückfahrkamera an.

Option 2. Kombination aus DVR-Kamera und der Rückfahrkamera für die Rückansicht beim Parken. Installieren Sie die Kamera an der Heckscheibe innerhalb des Fahrzeugs. In diesem Fall müssen Sie beim Rückwärtsfahren eine Spannung von +12 V anlegen. Dadurch kann das Gerät im Parkmodus automatisch das Bild von der vorderen auf die hintere Kamera umschalten.

Hinweis: Es wird dringend empfohlen, dass Arbeiten verbunden mit der Installation der Kamera und dem +12V-Anschluss durch qualifiziertes Personal mit den erforderlichen Qualifikationen durchgeführt werden. Die Kabelführung kann Spezialwerkzeuge oder Zubehör erfordern. Stellen Sie sicher, dass diese Arbeiten sicher durchgeführt werden.

1. Videokabelanschluss

Rückfahrkamera ist nicht wasserdicht.

NAVITEL s.r.o. erklärt hiermit, dass das Gerät NAVITEL R9 DUAL mit der europäischen Richtlinie RED 2014/53 / EU konform ist. Der vollständige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.navitel.cz/de/declaration_of_conformity/r9dual
