R9 DUAL - Caméra auto Navitel - Бесплатное руководство пользователя

Тип продукта	Видеорегистратор / Автомобильный DVR
Бренд	Navitel
Модель	R9 DUAL
Процессор	MSTAR 8339
Дисплей	2.7" IPS, 320x240
Датчик передней камеры	SONY 307 (ночное видение)
Разрешение видео передней камеры	Full HD 1920x1080
Датчик задней камеры	GC2053
Разрешение видео задней камеры	Full HD 1920x1080
Угол обзора	170°
Объектив	6-слойное стекло
Память	Карта MicroSD (макс. 64 ГБ, класс U3 и выше)
Вход питания	5V, 2.5A через USB-C
Аккумулятор	500 мАч (увеличенная емкость)
Wi-Fi	Да
GPS	Да, встроенный GPS-чипсет и антенна
Формат записи	MOV
Формат изображений	JPG
Циклическая запись	Да
G-сенсор	Да, автоматически блокирует видео при ударе
Парковочный монитор	Да, обнаруживает вибрацию и начинает запись
Поддержка приложения	Navitel DVR Center (iOS/Android)
Языки	Чешский, английский, французский, немецкий, венгерский, итальянский, польский, румынский, русский, словацкий, испанский, украинский
Очистка	Содержите объектив в чистоте; не используйте химикаты или моющие средства
Безопасность	Используйте только оригинальное зарядное устройство; не разбирайте; избегайте источников огня
Ремонтопригодность	Не ремонтируйте самостоятельно; обратитесь в сервисный центр

Часто задаваемые вопросы - R9 DUAL Navitel

Как установить карту microSD?

Вставьте карту microSD в слот этикеткой вверх. Используйте высокоскоростную карту (класс U3 и выше) емкостью от 8 до 64 ГБ. Отформатируйте карту внутри видеорегистратора перед первым использованием через пункт меню "Форматировать SD-карту".

Как подключиться к приложению Navitel DVR Center?

Загрузите приложение из магазина приложений. Включите Wi-Fi на видеорегистраторе (Меню > Wi-Fi > Вкл.). На телефоне подключитесь к сети Wi-Fi видеорегистратора (SSID указан в меню видеорегистратора > Wi-Fi Navitel). Откройте приложение и выберите ваш видеорегистратор. Пароль по умолчанию можно изменить в меню видеорегистратора > Пароль Wi-Fi.

Как включить парковочный монитор?

Парковочный монитор автоматически активируется при выключении устройства и обнаружении вибрации. Убедитесь, что видеорегистратор подключен к постоянному питанию (автомобильное зарядное устройство). В меню проверьте, включен ли парковочный монитор (по умолчанию должен быть включен). При обнаружении вибрации видеорегистратор включится и начнет запись, блокируя файл.

Как заблокировать файл записи?

Чтобы заблокировать текущую запись, нажмите кнопку питания во время записи (режим REC). Появится значок блокировки. Чтобы заблокировать существующие файлы, перейдите в режим видео или фото, выберите файл, нажмите Меню, выберите "Защита", затем "Заблокировать текущий" или "Заблокировать все". Заблокированные файлы нельзя удалить или перезаписать.

Что делает G-сенсор?

G-сенсор (акселерометр) обнаруживает удар или резкое движение. При обнаружении столкновения видеорегистратор автоматически блокирует текущий видеофайл для предотвращения перезаписи. Чувствительность можно настроить в меню настроек.

Можно ли использовать видеорегистратор без внешнего питания?

Встроенный аккумулятор предназначен только для кратковременного использования, например, для парковочного монитора или корректного выключения. Для полноценной работы видеорегистратор должен быть подключен к постоянному источнику питания 5V 2.5A через автомобильное зарядное устройство. Без внешнего питания время записи ограничено.

Как отформатировать SD-карту?

Перейдите в меню, выберите "Форматировать SD-карту" и подтвердите. Это необходимо перед первым использованием или при возникновении ошибок данных. Форматирование удалит все данные на карте. Используйте только внутри видеорегистратора, не на компьютере.

Как переключаться между видами передней и задней камер?

В режиме видео или фото удерживайте кнопку меню в течение 2 секунд, чтобы переключаться между файлами передней и задней камер. Имя файла указывает на камеру: F - передняя, R - задняя.

Что делает функция наложения GPS?

При включении (Меню > Наложение GPS > Вкл.) видеорегистратор встраивает GPS-координаты, скорость и время в видеозапись. Эту информацию можно просмотреть при воспроизведении. Опция "Статус GPS" отображает текущие данные спутников.

Как сбросить устройство, если оно зависло?

Если устройство перестало реагировать, нажмите кнопку сброса с помощью скрепки или аналогичного предмета. Кнопка находится рядом с портами. Это перезапустит видеорегистратор без удаления сохраненных файлов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R9 DUAL Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R9 DUAL – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

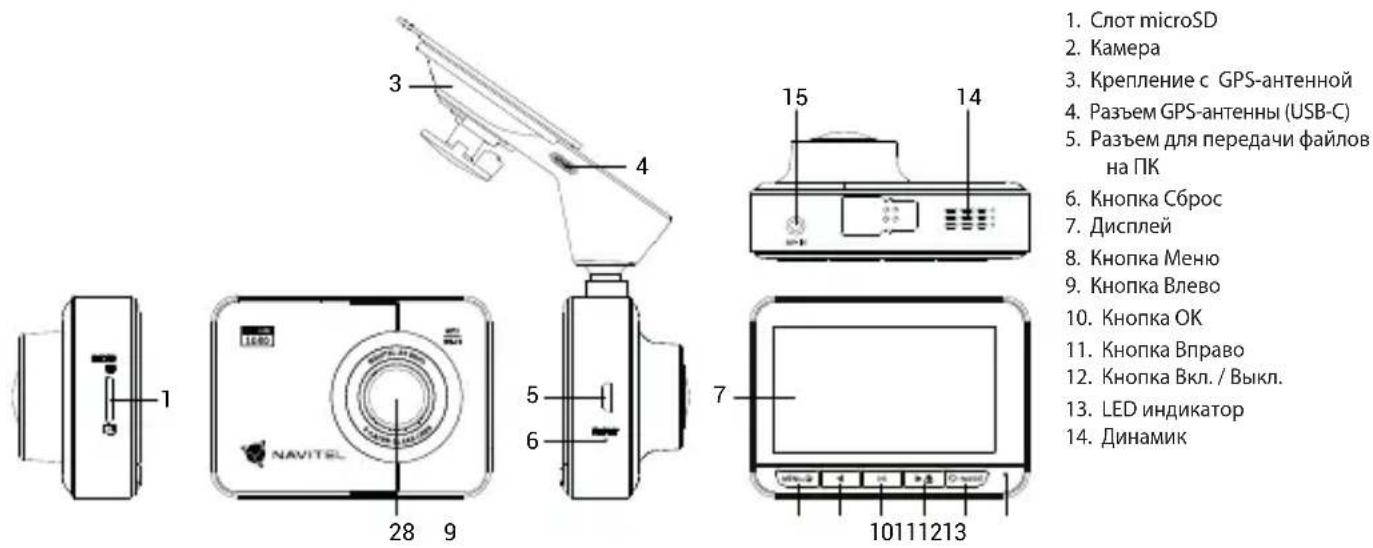

Внешний вид устройства

1. Слот microSD
2. Камера
3. Крепление с GPS-антенной
4. Разъем GPS-антенны (USB-C)
5. Разъем для передачи файлов на ПК
6. Кнопка Сброс
7. Дисплей
8. Кнопка Меню
9. Кнопка Влево
10. Кнопка ОК
11. Кнопка Вправо
12. Кнопка Вкл. / Выкл.
13. LED индикатор
14. Динамик

Спецификация

Процессор MSTAR 8339
Дисплей 2,7", 320×240, IPS
Основная камера SONY 307 (night vision)
Разрешение видео основной камеры	Full HD (1920×1080)
Задняя камера GC2053
Разрешение видео задней камеры	Full HD (1920×1080)
Формат изображения JPG
Формат видео MOV
Угол обзора 170°
Обектив 6 линз из стекла

Память microSD карта
Объем microSD-карты до 64 Гбайт
Разъем зарядки USB-C
Аккумулятор	500 мА·ч(ёмкость увеличена)
Питание 5 В, 2.5 А
Wi-Fi Есть
GPS-оповещения камеры / опасности / скорость
Языки	английский, венгерский,испанский, итальянский,немецкий, польский,румынский, русский,словацкий, украинский,французский, чешский

Примечание: Комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-64 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.
- До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите видеорегистратор на лобовом стекле при помощи крепления.
2. Подключите зарядное устройство к гнезду прикуривателя.
3. Подключите зарядное устройство к разъему GPS-антенны (USB-C). Разъем micro-USB на корпусе устройства предназначен для передачи файлов на ПК с помощью кабеля micro-USB - USB-A.
4. Отрегулируйте положение видеорегистратора.
5. Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится красный индикатор. Видеорегистратор включится и начнет видеозапись (начнёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальное зарядное устройство. Использование другого зарядного устройства может негативно повлиять на аккумулятор видеорегистратора. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. ТеМпература хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
Вкл. / Выкл.	Нажмите кратко для включения устройства.Нажмите и удерживайте 2 секунды для выключения устройства.Нажмите, чтобы переключиться между режимами Записи видео (STBY), Съемки фото, Просмотра видео и Просмотра фото.В режиме Записи видео (REC) нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выбрать следующий раздел меню.
Меню	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выйти из любого выбранного меню.
Влево / Вправо	В режиме Записи видео нажмите Вправо, чтобы выключить / включить микрофон.В режиме Просмотра видео / Просмотра фото нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
ОК	В режиме Записи видео (STBY) нажмите для начала записи.В режиме Записи видео (REC) нажмите кратко, чтобы остановить запись.В режиме Записи видео (REC) нажмите и удерживайте 2 секунды, чтобы сделать снимок.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Просмотра видео нажмите, чтобы выбрать файл или приостановить / продолжить просмотр.В режиме Просмотра фото нажмите, чтобы выбрать файл.В Меню нажмите, чтобы выбрать пункт меню.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически. Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео (STBY) нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Съемки фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Просмотр видео	В режиме Записи видео (STBY) дважды нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Просмотра видео. Выберите файл с помощью кнопок Влево / Вправо, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Влево / Вправо. Вы можете переключаться между файлами с фронтальной / задней камеры, зажав на 2 секунды кнопку Меню. Буква в названии файла указывает на камеру: F - фронтальная, R - задняя.
Просмотр фото	В режиме Съемки фото дважды нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Просмотра фото. Выберите файл с помощью кнопок Влево / Вправо, затем нажмите ОК для просмотра файла. Вы можете переключаться между файлами с фронтальной / задней камеры, зажав на 2 секунды кнопку Меню. Буква в названии файла указывает на камеру: F - фронтальная, R - задняя.
Защита файла	В режиме Записи видео (REC) нажмите Вкл. / Выкл., чтобы защитить текущую запись. В режиме Просмотра видео / Просмотра фото выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Для разблокировки выберите Разблокировать этот файл или Разблокировать все файлы.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В меню настроек можно выбрать временной интервал автоматического отключения экрана.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
GPS локация	Устройство поддерживает работу встроенного чипа и GPS-антенны, он может отображать долготу, широту и другую информацию о вашем текущем местоположении. Нажмите GPS Status, чтобы проверить данные GPS.
Мобильное приложение	Вы можете просматривать и делиться медиафайлами с вашего регистратора на своем мобильном телефоне с помощью специального приложения. Приложение подключается через сеть Wi-Fi и должно быть предварительно установлено на вашем мобильном телефоне.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.
Доп. превышение	Допустимое превышение лимита скорости, установленного на участке дороги.В общих настройках установите допустимое нештрафуемое превышение скорости в диапазоне от -5 до +25 км/ч с шагом 5 км/ч. При превышении заданного скоростного порога, вы услышите звуковое оповещение.

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код в Меню видеорегистратора (QR-код ПО).
2. Включите Wi-Fi в Меню видеорегистратора (Wi-Fi настройки) и в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. При необходимости используйте пароль. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете:

- обновлять прошивку видеорегистратора; управлять функциями видеорегистратора в меню Настройки: настраивать режим парковки, датчик удара, режим видео и форматировать SD карту; просматривать, сохранять, удалять и делиться видео и фото, а также смотреть видео с регистратора на экране мобильного устройства в режиме реального времени.

Цифровой спидометр и Камеры

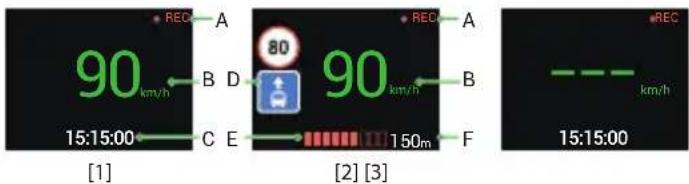

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени [1]. Режимы:

• Скорость – постоянно отображается текущая скорость [В],
• Скорость и время – отображаются текущие скорость [В] и время [С].

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается [2]:

• текущая скорость [В],
• пиктограммы Камер [D],
  • прогресс-бар нахождения в зоне действия Камеры [E],
  • расстояние до Камеры (0-450 м) [F].

Вся информация отображается на черном фоне.

В режиме Записи видео (REC) на экране отображается ● REC или● [A]. Если автомобиль неподвижен, на экране отображается скорость 0. Если нет точного GPS-сигнала, на экране отображается – – – [3].

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показание спидометра автомобиля.

Камера заднего вида

С помощью камеры заднего вида вы можете получить изображение высокого разрешения позади вашего автомобиля для безопасной парковки или записи во время движения. Современная технология двойной записи позволяет сохранять изображение как впереди, так и позади автомобиля для регистрации любой непредвиденной ситуации.

Установка камеры заднего вида

Доступны два варианта использования камеры заднего вида.

Вариант 1. Камера видеорегистратора для обзора позади автомобиля. Установите камеру на заднем стекле с помощью стикера, проложите провод по салону, подключите провод в разъем камеры заднего вида.

Вариант 2. Камера видеорегистратора и заднего вида при парковке. Установите камеру на заднем стекле внутри автомобиля. В этом случае требуется подать напряжение +12 В при включении заднего хода. Это позволит устройству автоматически переключить изображение с фронтальной на заднюю камеру в режиме парковки.

Примечание: Настоятельно рекомендуется работы по установке камеры и подключению напряжения +12 В проводить квалифицированным персоналом, имеющим необходимые навыки. Для прокладки кабеля могут потребоваться специальные инструменты или приспособления. Убедитесь в безопасности этих работ.

Камера не является водонепроницаемой.

1. Разъем для видеокабеля

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R9 DUAL.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер сертификата соответствия: № ЕАЭС RU С-СЗ.РА02.В.71289/23, сроком действия: по 23.03.2028. Выдан согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации продукции Общества с ограниченной ответственностью "СПЕЦРЕСУРС" 24.03.2023.

Дата производства: указана в серийном номере на корпусе устройства в формате R9DГГГГММ00000.

год месяц

STARVIS и

STARVIS

являются товарными знаками Sony Corporation.
