RС2 DUAL - Caméra auto Navitel - Bezplatný návod na obsluhu

Typ produktu	Dash kamera
Značka	Navitel
Model	RC2 DUAL
Displej	2" TFT, 320×240 pixelov
Procesor	AC5401
Senzor kamery	GC2053 (nočné videnie)
Rozlíšenie videa	1920×1080 @ 30 snímok/s
Formát záznamu	MOV (H.264)
Rozlíšenie fotografií	12 MP (foto)
Zorný uhol	140°
Objektív	4-vrstvové sklo
Zadná kamera	Áno, HD (súčasťou balenia)
Podpora pamäte	microSD až do 64 GB (trieda 10 alebo vyššia)
USB konektor	micro-USB 2.0
Batéria	100 mAh, 3,7 V
Napájanie	5 V, 1 A
Mikrofón / Reproduktor	Áno
G-senzor	Áno
Parkovací monitor	Áno (detekcia vibrácií)
Slučkové nahrávanie	Áno
Detekcia pohybu	Áno
Jazyky	Angličtina, Čeština, Nemčina, Estónčina, Maďarčina, Lotyština, Litovčina, Poľština, Rumunčina, Ruština, Slovenčina, Ukrajinčina
Prevádzková teplota	0 °C až +35 °C
Skladovacia teplota	+5 °C až +45 °C

Často kladené otázky - RС2 DUAL Navitel

Ako naformátujem microSD kartu v Navitel RC2 DUAL?

Prejdite do menu, vyberte Formátovať SD kartu a potvrďte. Zariadenie kartu naformátuje. Používajte vysokorýchlostnú microSD kartu (trieda 10 alebo vyššia) s kapacitou 8 až 64 GB.

Môžem používať dash kameru bez pamäťovej karty?

Nie, na nahrávanie je potrebná microSD karta. Bez nej zariadenie nemôže ukladať videá ani fotografie.

Ako nainštalovať zadnú kameru?

Umiestnite zadnú kameru na zadné okno vo vnútri auta, veďte kábel cez kabínu a pripojte ho k portu zadnej kamery na dash kamere. Pre bezpečné vedenie kábla sa odporúča profesionálna inštalácia.

Podporuje zariadenie slučkové nahrávanie?

Áno, má Slučkové nahrávanie. Keď je pamäťová karta plná, najstaršie nechránené súbory sa automaticky prepíšu.

Ako zamknem videosúbor, aby sa nevymazal?

Počas nahrávania stlačte tlačidlo Režim na uzamknutie aktuálneho súboru (zobrazí sa ikona kľúča). V režime prehrávania vyberte súbor, stlačte Menu, vyberte Ochrana, potom Zamknúť aktuálne alebo Zamknúť všetky.

Čo je funkcia G-senzora?

G-senzor automaticky uzamkne aktuálne video, ak vozidlo zaznamená náhly náraz, čím chráni súbor pred prepísaním.

Ako funguje parkovací monitor?

Keď je zariadenie vypnuté a dôjde k vibrácii, automaticky sa zapne a začne nahrávať. Nahratý súbor je chránený (uzamknutý), aby nedošlo k prepísaniu.

Môžem nahrávať bez zvuku?

Áno. V režime nahrávania (STBY/REC) stlačte tlačidlo Dole na zapnutie alebo vypnutie mikrofónu.

Ako vyčistiť objektív?

Vypnite zariadenie. Použite jemnú suchú handričku. Nepoužívajte chemikálie ani čistiace prostriedky a nedotýkajte sa objektívu prstami.

Čo robiť, ak zariadenie zamrzne?

Pomocou kancelárskej sponky stlačte tlačidlo Reset. Zariadenie sa reštartuje.

NÁVOD NA OBSLUHU RС2 DUAL Navitel

Đakujeme Vám za zakúpenie tohto produktu spoločnosti NAVITEL®.

NAVITEL RC2 DUAL je multifunkčný digitalny video rekordér (DVR) s vysokým rozlíšením, s mnohými funkciami a vlastnosťami, popísanými v tomto užívatelskom manuály. Pred použitím zariadenia si prosím starostlivo prečítajte túto príručku a uchovajte si ju pre neskoršie použitie.

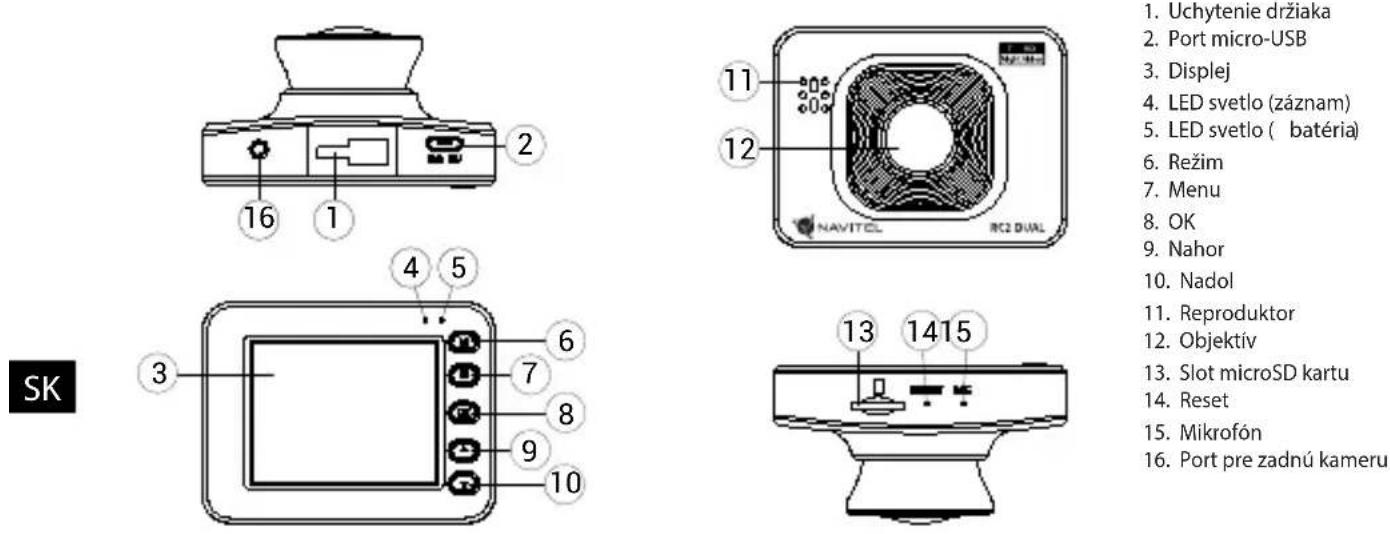

Vonkajší vzhľad

1. Uchytenie držiaka
2. Port micro-USB
3. Displej
4. LED svetlo (záznam)
5. LED svetlo ( batéria)
6. Režim
7. Menu
8. OK
9. Nahor
10. Nadol
11. Reproduktor
12. Objektív
13. Slot microSD kartu
14. Reset
15. Mikrofón
16. Port pre zadnú kameru

Špecifikácia

Čip AC5401
Displej 2", 320×240, TFT
Kamera senzor GC2053 (night vision)
Formát záznamu videa MOV (H.264)
Rozlíšenie videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlíšenie obrazu 12 MP
Uhol záberu 140°
Typ objektívu 4-vrstvová sklenená šošovka
Zadná kamera Áno, HD
Úložisko microSD karta
Kapacita microSD karty Max.	64 GB

USB micro-USB 2.0
Batéria 100 mAh, 3.7 V
Napájanie 5 V, 1A
Mikrofón / reproduktor Áno
Jazyk	angličtina,čeština,němčina,estónčina,lotyština,litovčina,maďarčina,polština,rumunčina,ruština,slovenčina,ukrajinčina

Poznámka: špecifikácia sa môže zmenit' v prípade novšej verzie zariadenia.

Inštalácia

1. Vložte microSD kartu do zariadenia. použite vysokorychlostnú SD kartu (Trieda 10 a vyššia); kapacita by mala byt' v rozmedzí 8-64 GB.

• Nemanipulujte s SD kartou počas použivania kamery.

• Aby ste predišli chybám v dátových úlohách, prosím naformátujte kartu microSD priamo v kamere. Pre formátovanie SD karty vyberte v Menu možnosť "Formátovat' SD kartu" a potvrdíte.

• Pripevnite držiak so zariadením na čelné sklo.

• Pripojte autonabíjačku do zásuvky zapalovača.
• Pripojte micro-USB koniec adaptéra k zariadeniu.
• Nastavte pozíciu kamery.
• Zapnite napájanie; skontrolujte, či je zariadenie správne nainštalované. Pokial' je zariadenie nainštalované správne, rozsvieti sa červená kontrolka; zariadenie sa spustí a začne nahrávať (blikajúca modrá kontrolka).

Bezpečnostné opatrenia

• Použivajte originálny adaptér určený k tomuto zariadeniu. Použitie iného adaptéra môže mať negativny vplyv na batériu zariadenia. Použivajte len príslušenstvo schválené výrobcom.
• Prípustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relativna vlhkost: 5% až 90% bez kondenzácie (25 °C).
• Udržujte zariadenie mimo dosah ohna, zabránite tak výbuchu či požiaru.
• Nevystavujte prístroj fyzickým nárazom.
• Zabráňte kontaktu zariadenia so zdrojmi elektromagnetického žiarenia.
• Udržujte objektív v čistote. Nepoužívajte na čistenie zariadenia chemikálie ani čistiace prostriedky; vždy pred čistením zariadenie vypnite.
• Dôsledne dodržujte vnútroštátne právne predpisy. Zariadenie nesmie byť použité na nezákonné účely.
• Nerozoberajte ani sami neopravujte zariadenie. V prípade poruchy zariadenia sa obrátte na servisné stredisko.

Tlačidlo Funkcie
	V režime Záznam (STBY) stlačte pre prepnutie medzi režimami Záznam, Snímok a Galéria.V režime Záznam (REC) stlačte pre uzamknutie súboru (zamknuté súbory nemôžu byť zmazané ani prepísané).V režime Menu stlačte pre výber dálšieho menu.
	Stlačte pre vstup do Menu.V režime Menu stlačte pre výber dálšieho menu.
	Stlačte a na 3 sekundy podržte pre zapnutie / vypnutie zariadenia.V režime Záznam (STBY) stlačte pre začiatok nahrávania video.V režime Záznam (REC) stlačte pre zastavenie nahrávania video.V režime Snímok stlačte pre vytvorenie snímky.V režime Galéria stlačte pre výber súboru alebo pre pozastavenie a znovu spustenie video.V režime Menu stlačte pre výber položky.
	V režime Záznam (STBY / REC) prepínate medzi režimami celej obrazovky hlavnej alebo zadnej kamery stlačením tlačidla Hore.V režime Záznam (STBY / REC) stlačte tlačidlo Nadol pre vypnutie / zapnutie mikrofónu (nahrávanie zvuku).V režime Galéria stlačte pre výber následujúceho / predcházajúceho súboru.V režime Menu stlačte pre výber nasledujúcej / predchádzajúcej položky.
Reset Ak zariadenie neodpovedá, stlačte tlačidlo reset na resetovanie zariadenia.

Poznámka:

• Špecifikáciu, funkciu, rozvrhnutie a obsah balenia zariadenia môže výrobca zmenit bez predchádzajúceho upozornenia.
• Vstavaná batéria je určená iba pre núdzové záznamy v režime parkovania a pre správne vypnutie zariadenia po odpojení napájania; pre plnú prevádzku v akomkolvek režime je nutné konštantné pripojenie k napájaniu.

Funkcie zariadenia

Formátovanie SD karty	Formátovanie karty microSD v autokamere je potrebné pre správnu funkciu zariadenia. Pred použitím karty microSD alebo v prípade chyby dát sformátujte kartu microSD. Pre formátovanie vyberte v Menu možnosť Formátovať SD kartu a potvrdťe ju.
Záznam	Pripojte zariadenie k externému napájaniu a automaticky sa spustí nahrávanie (indikované blikajúcim modrým svetlom). Stlačením tlačidla OK zastavíte nahrávanie záznamu. Ďalším stlačením tlačidla OK môžete nahrať další videozáznam. Každé video sa automaticky uloží.
Snímok	Pokial’je zariadenie v režime Záznam (STBY), stlačte tlačidlo Režim pre prechod do režimu Snímka, stlačením tlačid la OK vytvoríte snímok, ktorý sa automaticky uloží.
Galéria	Pokial’je zariadenie v režime Záznam (STBY), stlačte dvakrát tlačidlo Režim pre prechod do režimu Galéria, pomocou tlačidiel Nahor / Nadol prechádzate súbory, stlačením tlačidla OK prehrávate súbory. Pri prehrávaní súboru stlačte OK pre pauzu / koniec pauzy; tlačidla Nahor / Nadol pre rýchly presun dopredu / dozadu.
Záznam do slučky	Toto nastavenie umožňuje automaticky ukladať video súbory po niekolkých minútach. Pokial’ bude napríklad nastavená hodnota 5 minút, video s trvaním jednej hodiny bude uložené ako 12 samostatných súborov dĺžky 5 minút. Pokial’ je pamăťová karta plná, budů všetky nechránené (neuzamknuté) súbory postupne prepísané v poradí, v ktorom boli vytvorené.
Intervalový záznam	Parametre nahrávania: 100 ms - nahrávanie rýchlostou 10 snímok za sekundu (fps), 200 ms - nahrávanie 5 snímok za sekundu, 500 ms - 2 snímky za sekundu. Nahrávanie pre rýchle prehrávanie (30 fps). Normálne prehrávanie nie je k dispozícii.
Detekcia pohybu	Funkcia Detekcia pohybu je k dispozícii v Parkovacom režime (v základnom nastavení je funkcia vypnutá). V režime Záznam vyberte možnosť Motion event REC. Pokial’ zariadenie zaregistruje pohyb, automaticky začne nahrávať záznam. V prípade, že zariadenie neregistruje pohyb dlhšie ako 20 sekúnd, záznam sa automaticky zastaví.
Audio záznam Nahrávanie video so zvukom alebo bez zvuku.
Ochrana súboru	V režime Záznam (REC) stlačte tlačidlo Režim na zamknutie súboru. V režime Galéria vyberte súbor, ktorý chcete uzamknút. Stlačte tlačidlo Menu, možnosť Uzamknút a vyberte budto Uzamknút aktuálny alebo Uzamknút všetko. Zamknuté súbory nemôžu byť zmazané ani prepísané. Na odomknutie súboru vyberte možnosť Odomknút aktuálny / Odomknút všetko.
Vodoznak Táto funkcia pridáva vodoznak dátumu alebo logo zariadenia do záznamu.
G-senzor Pri náraze vozidla zariadenie automaticky uzamkne a uloží aktuálne video.
Parkovací režim	V prípade, že je zariadenie v pohotovostnom režime a zaregistruje vibrácie, automaticky začne nahrávať videoozáznam.
Napájanie batérie	Červená kontrolka sa rozsvietí, pokial’je prístroj pripojený k externému zdroju napájania; Červená kontrolka sa zmení na zelenú.
Šetrič obrazovky	Zariadenie automaticky vypne displej kvôli zníženiu spotreby energie; časový interval je možné nastaviť v menu šetrič obrazovky.
Pripojenie USB *	Pri pripájaní zariadenia k počítaču pomocou kábla USB sa zobrazia dve možnosti pripojenia:1) Mass Storage: prehrávanie, kopírovanie a mazanie súborov.2) Record: štandardný režim.

* Táto funkcia je k dispozícii iba vo verzii firmvéru 20200506_AC54 a vyššej.

Zadná kamera

Vdaka zadnej kamere získate prehlad o situácii za vozidlom pri jazde aj parkovaní. Moderná technológia dvojitého záznamu umožňuje nahrávať záznamy pred vozidlom aj za vozidlom a zachytit tak všetky nepredvídatelné situácie.

Inštalácia zadnej kamery

1. Nainštalujte kameru na zadné sklo vo vnútri auta a upravte pozorovací uhol.
2. Pretiahnite kábel pozdíž strechy.
3. Pripojte kábel k zadnej kamere.

Poznámka: Odporúčame, aby prácu s inštaláciou a pripojením kamery vykonávala kvalifikovaná osoba s potrebnými znalosťami. Inštalácia kábla môže vyžadovať špeciálne nástroje alebo zariadenia. Ulistite sa, že sú tieto práce bezpečné.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL RC2 DUAL je kompatibilné so smernicou EMC 2014/30/EÚ.

Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese: www.navitel.cz/sk/declaration_of_conformity/rc2dual
