RС2 DUAL - Caméra auto Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam
Marke	Navitel
Modell	RC2 DUAL
Display	2" TFT, 320×240 Pixel
Prozessor	AC5401
Kameraelement	GC2053 (Nachtsicht)
Videoauflösung	1920×1080 @ 30 fps
Videoformat	MOV (H.264)
Bildauflösung	12 MP (Foto)
Blickwinkel	140°
Objektiv	4-schichtiges Glas
Rückfahrkamera	Ja, HD (im Lieferumfang enthalten)
Speicherunterstützung	microSD bis zu 64 GB (Klasse 10 oder höher)
USB-Anschluss	mikro-USB 2.0
Akku	100 mAh, 3,7 V
Eingangsspannung	5 V, 1 A
Mikrofon / Lautsprecher	Ja
G-Sensor	Ja
Parküberwachung	Ja (Vibrationserkennung)
Endlose Aufzeichnung	Ja
Bewegungserkennung	Ja
Sprachen	Englisch, Tschechisch, Deutsch, Estnisch, Ungarisch, Lettisch, Litauisch, Polnisch, Rumänisch, Russisch, Slowakisch, Ukrainisch
Betriebstemperatur	0 °C bis +35 °C
Lagertemperatur	+5 °C bis +45 °C

Häufig gestellte Fragen - RС2 DUAL Navitel

Wie formatiere ich die microSD-Karte in der Navitel RC2 DUAL?

Gehen Sie zu Menü, wählen Sie SD-Karte formatieren und bestätigen Sie. Das Gerät formatiert die Karte. Verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (Klasse 10 oder höher) mit einer Kapazität zwischen 8 und 64 GB.

Kann ich die Dashcam ohne Speicherkarte verwenden?

Nein, für die Aufzeichnung wird eine microSD-Karte benötigt. Ohne sie kann das Gerät keine Videos oder Fotos speichern.

Wie installiere ich die Rückfahrkamera?

Befestigen Sie die Rückfahrkamera an der Heckscheibe im Inneren Ihres Autos, verlegen Sie das Kabel durch den Innenraum und schließen Sie es an den Rückfahrkameraanschluss der Dashcam an. Für eine sichere Kabelführung wird eine professionelle Installation empfohlen.

Unterstützt das Gerät Endlosaufzeichnung?

Ja, es verfügt über Endlosaufzeichnung. Wenn der Speicher voll ist, werden die ältesten ungeschützten Dateien automatisch überschrieben.

Wie sperre ich eine Videodatei, um das Löschen zu verhindern?

Drücken Sie während der Aufnahme die Modus-Taste, um die aktuelle Datei zu sperren (ein Schlosssymbol erscheint). Wählen Sie im Wiedergabemodus eine Datei aus, drücken Sie Menü, wählen Sie Schützen, dann Aktuell sperren oder Alle sperren.

Was ist die Funktion des G-Sensors?

Der G-Sensor sperrt das aktuelle Video automatisch, wenn das Fahrzeug einen plötzlichen Aufprall erfährt, und schützt die Datei so vor dem Überschreiben.

Wie funktioniert die Parküberwachung?

Wenn das Gerät ausgeschaltet ist und Vibrationen erkannt werden, schaltet es sich automatisch ein und beginnt mit der Aufzeichnung. Die aufgezeichnete Datei wird geschützt (gesperrt), um ein Überschreiben zu verhindern.

Kann ich ohne Ton aufnehmen?

Ja. Drücken Sie im Aufnahmemodus (STBY/REC) die Abwärts-Taste, um das Mikrofon ein- oder auszuschalten.

Wie reinige ich das Objektiv?

Schalten Sie das Gerät aus. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Chemikalien oder Reinigungsmittel und vermeiden Sie es, das Objektiv mit den Fingern zu berühren.

Was soll ich tun, wenn das Gerät einfriert?

Verwenden Sie eine Büroklammer, um die Reset-Taste zu drücken. Dadurch wird das Gerät neu gestartet.

BEDIENUNGSANLEITUNG RС2 DUAL Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL RC2 DUAL ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

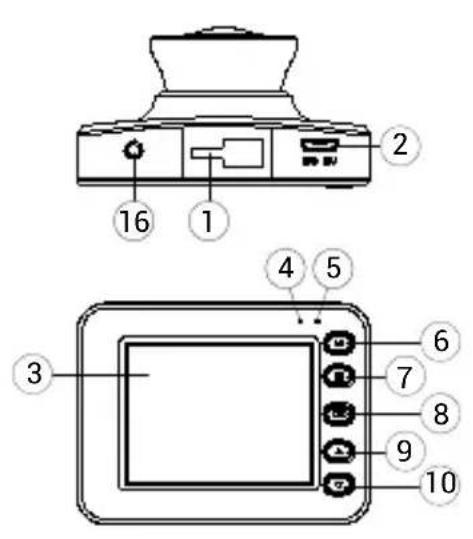

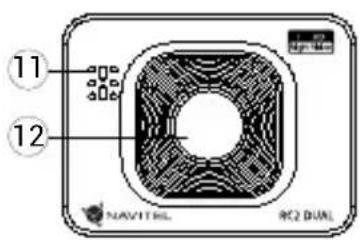

Anordnung des Geräts

1. Halter
2. Micro-USB-Anschluss
3. Bildschirm
4. LED-Lichtanzeige (Aufnahme)
5. LED-Lichtanzeige ( Batterie)
6. Modus
7. Menü
8. OK
9. Nach oben
10. Nach unten
11. Lautsprecher
12. Linse
13. Einschub für microSD Karte
14. Reset
15. Mikrofon
16. Rückfahrkamera-Anschluss

Spezifikation

Prozessor AC5401
Display 2", 320×240, TFT
Kamerasensor	GC2053 (night vision)
Aufzeichnungsformat MOV (H.264)
Videoauflösung 1920×1080, 30 fps
Bildformat JPG
Bildauflösung 12 MP
Sichtwinkel 140°
Linse 4-Schicht Glas
Rückfahrkamera Ja, HD
Speicherkarte microSD karta
Kapazität der microSD-Karte Max. 64 GB

USB micro-USB 2.0
Batterie 100 mAh, 3.7 V
Stromversorgung 5 V, 1 A
Mikrofon / Lautsprecher	Ja
Sprache	Deutsch, Englisch, Estnisch, Lettisch, Litauisch, Polieren, Rumänisch, Russisch, Slowakisch, Tschechisch, Ungarisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

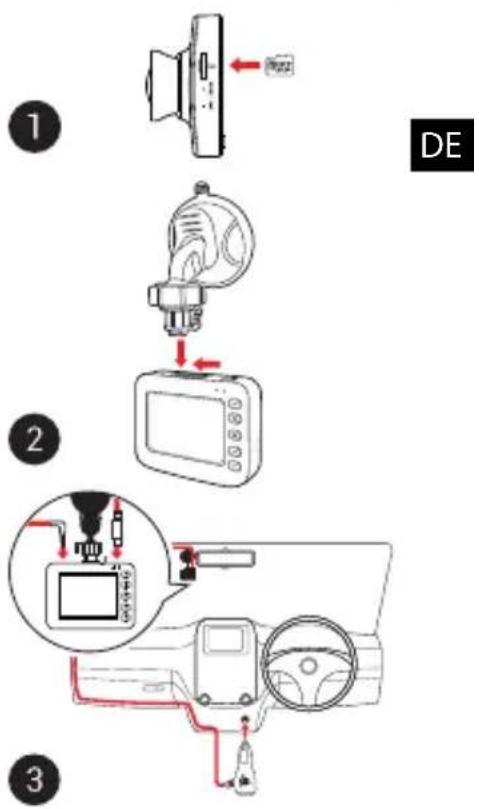

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +35°C. Lagerungstemperatur: +5°C bis +45°C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Tasten

Taste Funktion
	Im modus Record (STBY) drücken Sie zwischen den Modi Record, Capture und Playback um.Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Drücken, um auf das Menü aufzurufen.Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ein- oder ausschalten möchten.Im modus Record (STBY) drücken, um die Aufnahme zu starten.Im modus Record (REC) drücken, um die Aufnahme zu stoppen.Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Menü drücken, um einen Menüpunkt auszuwählen.
	Im modus Record (STBY / REC) drücken Sie auf Oben, um zwischen den Vollbildmodi der Haupt- oder Rückkamera zu wechseln.Im modus Record (STBY / REC) die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Playback drücken, um den nächsten / vorherigen die Datei auszuwählen.Im modus Menü drücken, um den nächsten / vorherigen Menüpunkt auszuwählen.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Anmerkung:

• Spezifizierungen, Funktionen, Lay-Out und Paketinhalt des Geräts kann der Hersteller ohne vorherige Bekanntgabe ändern.
  • Die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie im modus Video (STBY) die Modus, um in den modus Foto zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Drücken Sie im modus Video (STBY) zweimal die Modus, um in den Playback zu wechseln. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Nach oben / Nach unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Intervallaufnahme	Aufnahmeparameter: 100 ms - Aufnahme mit 10 Bilder pro Sekunde (B/S), 200 ms - Aufnahme von 5 B/S, 500 ms - Aufnahme von 2 B/S. Es ist nur schnelle Wiedergabe verfügbar (30 Bilder pro Sekunde). Eine normale Wiedergabe ist nicht möglich.
Bewegungserkennung	Bewegt sich ein Objekt, so beginnt das Gerät automatisch mit der Aufnahme. Wenn sich das Objekt länger als 20 Sekunden nicht bewegt, wird die Aufnahme gestoppt.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf Modus, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im Wiedergabemodus eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie	Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn Die rote Anzeige wird grün, dass die Batterie aufgeladen ist.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.

* Diese Funktion ist nur in der Firmware-Version 20200506_AC54 und höher verfügbar.

NAVITEL

NAVITEL RC2 DUAL

Rückfahrkamera

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

Installation der Rückfahrkamera

1. Installieren Sie die Kamera an der Heckscheibe im Auto und stellen Sie den Betrachtungswinkel ein.
2. Führen Sie das Kabel durch die Kabine.
3. Schließen Sie das Kabel an den Anschluss der Rückfahrkamera an.

Hinweis. Es wird dringend empfohlen, dass Arbeiten verbunden mit der Installation der Kamera durch qualifiziertes Personal mit den erforderlichen Qualifikationen durchgeführt werden. Die Kabelführung kann Spezialwerkzeuge oder Zubehör erfordern. Stellen Sie sicher, dass diese Arbeiten sicher durchgeführt werden.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL RC2 DUAL mit der Richtlinie EMC 2014/30/EU kompatibel sind. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.navitel.cz/de/declaration_of_conformity/rc2dual

1. Videokabelanschluss
2. Arbeitsanzeige
