Toote tüüp	Sõidukaamera
Bränd	Navitel
Mudel	RC2 DUAL
Ekraan	2" TFT, 320×240 pikslit
Protsessor	AC5401
Kaamera andur	GC2053 (öövaatlus)
Video eraldusvõime	1920×1080 @ 30 kaadrit sekundis
Salvestusvorming	MOV (H.264)
Pildi eraldusvõime	12 MP (foto)
Vaatenurk	140°
Objektiiv	4-kihiline klaas
Tagumine kaamera	Jah, HD (kaasas)
Salvestusruumi tugi	microSD kuni 64 GB (Class 10 või kõrgem)
USB-pistik	micro-USB 2.0
Aku	100 mAh, 3,7 V
Toite sisend	5 V, 1 A
Mikrofon / Kõlar	Jah
G-andur	Jah
Parkimisjälgimine	Jah (vibratsiooni tuvastus)
Ringikujuline salvestus	Jah
Liikumistuvastus	Jah
Keeled	Inglise, Tšehhi, Saksa, Eesti, Ungari, Läti, Leedu, Poola, Rumeenia, Vene, Slovaki, Ukraina
Töötemperatuur	0°C kuni +35°C
Ladustamistemperatuur	+5°C kuni +45°C

Korduma kippuvad küsimused - RС2 DUAL Navitel

Kuidas vormindada microSD-kaarti Navitel RC2 DUALis?

Avage menüü, valige Formaat SD-kaart ja kinnitage. Seade vormindab kaardi. Kasutage kiiret microSD-kaarti (Class 10 või kõrgem) mahuga 8–64 GB.

Kas saan kasutada sõidukaamerat ilma mälukaardita?

Ei, salvestamiseks on vajalik microSD-kaart. Ilma selleta ei saa seade videoid ega fotosid salvestada.

Kuidas paigaldada tagumine kaamera?

Paigaldage tagumine kaamera auto tagaaknale siseruumis, juhtige kaabel läbi sõitjateruumi ja ühendage see sõidukaamera tagumise kaamera pessa. Professionaalne paigaldus on soovitatav kaabli ohutuks paigutuseks.

Kas seade toetab ringikujulist salvestust?

Jah, sellel on Ringikujuline salvestus. Kui mälukaart on täis, kirjutatakse vanimad kaitsmata failid automaatselt üle.

Kuidas lukustada videofail kustutamise vältimiseks?

Salvestamise ajal vajutage Režiim nuppu praeguse faili lukustamiseks (ilmub võtmeikoon). Taasesitusrežiimis valige fail, vajutage Menüü, valige Kaitse, seejärel Lukusta praegune või Lukusta kõik.

Mis on G-anduri funktsioon?

G-andur lukustab automaatselt praeguse video, kui sõiduk saab järsu põrke, kaitstes faili ülekirjutamise eest.

Kuidas parkimisjälgimine töötab?

Kui seade on välja lülitatud, kui tuvastatakse vibratsioon, lülitub see automaatselt sisse ja alustab salvestamist. Salvestatud fail on kaitstud (lukustatud), et vältida ülekirjutamist.

Kas saan salvestada ilma helita?

Jah. Salvestusrežiimis (STBY/REC) vajutage Alla nuppu mikrofoni sisse- või väljalülitamiseks.

Kuidas puhastada objektiivi?

Lülitage seade välja. Kasutage pehmet, kuiva lappi. Ärge kasutage kemikaale ega pesuaineid ning vältige objektiivi puudutamist sõrmedega.

Mida teha, kui seade külmub?

Kasutage kirjaklambrit, et vajutada Lähtesta nuppu. See taaskäivitab seadme.

KASUTUSJUHEND RС2 DUAL Navitel

NAVITEL RC2 DUAL on multifunktionsaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

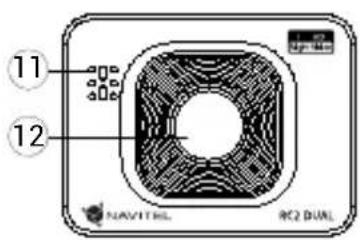

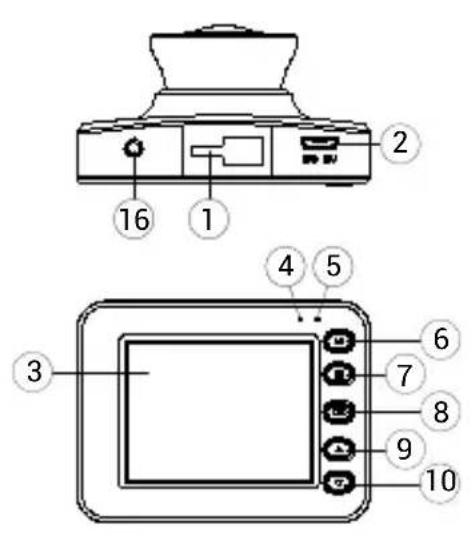

EE Seadme skeem

1. Paigaldusport
2. Micro-USB ava
3. Ekraan
4. LED-indikaator (salvestamist)
5. LED-indikaator (aku)
6. Režiim
7. Menüü
8. OK
9. Üles
10. Alla
11. Köneleja
12. Objektiiv
13. microSD-kaardi ava
14. Reset
15. Mikrofon
16. Tagumise kaamera port

Spetsifikatsioonid

Protsessor AC5401
Ekraan	2", 320×240, TFT
Kaamera andur GC2053 (night vision)
Salvestusformaat MOV (H.264)
Video resolutsioon 1920×1080, 30 fps
Pildiformaat JPG
Pildi resolutsioon 12 MP
Vaatenurk 140°
Objektiivi tüüp 4-kihiline klaas
Tagumine kaamera Jah, HD
Salvestamine microSD kaart
SD kaardi maht Max. 64 GB

USB micro-USB 2.0
Aku 100 mAh, 3.7 V
Toide 5 V, 1 A
Mikrofon / kölar Jah
Keel	eesti,inglise,läti,leedu,poola,saksa,rumeenia,slovaki,tšehhi,ukraina,ungari,vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

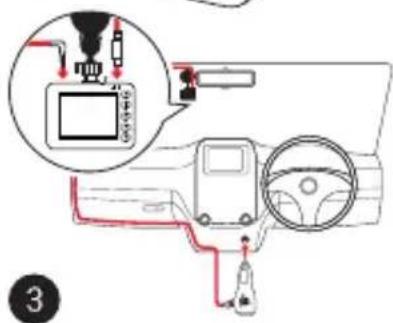

Paiqaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus 8-64 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.

• Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

• Kinnitage seade hoidja abil esiklaasile.

• Ühendage autolaadija sigaretisüütajasse.
• Ühendage micro-USB-liides laadija pikendusjuhtme abil autolaadijasse.
• Kohandage kaamera positsiooni.
• Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

1

2

Nupp Funktsioonid
	Salvestamise režiimis (STBY) vajutage, et valida Salvestamise, Pildistamise ja Taasesitamine režiimide vahel.Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage, et avada esile järgmine menüü.
	Vajutage, et avada režiimi menüü.Menüüs vajutage, et avada esile järgmine menüü.
	Seadme sisse / välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust.Salvestamise režiimis (REC) vajutage selleks, et peatada salvestust.Pildistamise režiimis vajutage selleks, et pilti teha.Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Menüüs vajutage selleks, et valida menüüvalik.
	Salvestamise režiimis (STBY / REC) vajutage põhi- või tagakaamera täisekraanirežiimide vahel vahetamiseks Üles.Salvestamise režiimis (STBY / REC) vajutage mikrofoni välja / sisse lülitamiseks Alla.Taasesitamise režiimis vajutage, et valida järgmine / eelmine fail.Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Märkus:

• Seoses uuendustega võivad spetsifikatsioonid muutuda.
• Integreeritud aku on möeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

Seadme funktsioonid

SD-kaardi vormindamine	microSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Režiim nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Taasesitamine	Salvestamise režiimis (STBY) vajutage taasesitamise režiimi sisenemiseks Režiim nuppu kaks korda; faili valimiseks vajutage Üles ja Alla nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna/taaskäivitada; vajutage Üles ja Alla nuppe, et kiiresti edasi / tagasi kerida.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.
Intervallide kirje	Salvestamise parameetrid: 100 ms - salvestamine 10 kaadri sekundis (fps), 200 ms - 5 fps salvestus, 500 ms - 2 fps salvestamine. Saadaval on ainult kiire salvestamine (30 fps). Tavaline salvestus ei ole võimalik.
Liikumistuvastuse	Kui objekt liigub, hakkab seade automaatselt salvestama. Kui objekt on rohkem kui 20 sekundit paigal, peatatakse salvestamine.
Heli salvestamine Video	salvestamine heliga või ilma.
Faili lukustamine	Salvestamise režiimis (REC) vajutage Režiim, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamine režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või Lukustage kõik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti käesolev / Lukustage lahti kõik.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
G-sensor Kui sõiduk saab milleltki lõögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse).
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli, punane tuli muutub roheliseks, tähendab see, et aku on täis.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
USB-ühendus *	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.

* See funktsioon on saadaval ainult püsivara versioonis 20200506_AC54 ja uuemates versioonides.

Tagumine kaamera

Tagumise kaamera abil on võimalik saada peeneralduslik vaade auto taha, et tagada turvaline parkimine või salvestada toimuvat sõitmise ajal. Kaasaegne topeltsalvestuse tehnoloogia võimaldab salvestada nii auto eest kui tagant juhuks, kui toimub mõni ettenägematu sündmus.

Tagumise kaamera paigaldamine

1. Paigaldage kaamera auto aknale tagumisele aknale ja reguleerige pildistamisnurka.
2. Tömmake kaabel läbi salongi.
3. Ühendage kaabel tagumise kaamera porti.

Märkus. On väga soovitatav, et kaamera paigaldab ja vastavate oskustega kvalifitseeritud spetsialist. Kaabli vedamiseks võib olla vaja spetsiaalseid tööriistu või paigaldisi. Oluline on tagada, et tööd oleksid tehtud turvaliselt.

NAVITEL s.r.o. teatab, et NAVITEL RC2 DUAL on kooskõlas direktiiviga EMC 2014/30/EU. Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil: www.navitel.cz/ee/declaration_of_conformity/rc2dual

1. Videokaabli port
2. LED-indikaator (töö)
