RС2 DUAL - Caméra auto Navitel - Ingyenes használati útmutató

Terméktípus	Fedélzeti kamera
Márka	Navitel
Modell	RC2 DUAL
Kijelző	2" TFT, 320×240 pixel
Processzor	AC5401
Kamera érzékelő	GC2053 (éjjellátó)
Videó felbontás	1920×1080 @ 30 fps
Rögzítési formátum	MOV (H.264)
Kép felbontás	12 MP (fotó)
Látószög	140°
Lencse	4 rétegű üveg
Hátsó kamera	Igen, HD (tartozék)
Tárhely támogatás	microSD akár 64 GB-ig (10-es osztályú vagy magasabb)
USB csatlakozó	micro-USB 2.0
Akkumulátor	100 mAh, 3,7 V
Bemeneti feszültség	5 V, 1 A
Mikrofon / Hangszóró	Igen
G-érzékelő	Igen
Parkolásfigyelő	Igen (rezgésérzékelés)
Hurokrögzítés	Igen
Mozgásérzékelés	Igen
Nyelvek	Angol, Cseh, Német, Észt, Magyar, Lett, Litván, Lengyel, Román, Orosz, Szlovák, Ukrán
Üzemi hőmérséklet	0°C-tól +35°C-ig
Tárolási hőmérséklet	+5°C-tól +45°C-ig

Gyakran ismételt kérdések - RС2 DUAL Navitel

Hogyan formázom a microSD kártyát a Navitel RC2 DUAL-ban?

Menjen a Menübe, válassza a SD-kártya formázása lehetőséget, és erősítse meg. A készülék formázza a kártyát. Használjon nagy sebességű microSD kártyát (10-es osztályú vagy magasabb), 8 és 64 GB közötti kapacitással.

Használhatom a dashcamet memóriakártya nélkül?

Nem, a rögzítéshez microSD kártya szükséges. Enélkül a készülék nem tud videókat vagy fényképeket tárolni.

Hogyan szereljem fel a hátsó kamerát?

Szerelje fel a hátsó kamerát az autó hátsó ablakára belülről, vezesse a kábelt az utastéren keresztül, és csatlakoztassa a dashcam hátsó kamera portjához. A biztonságos kábelvezetés érdekében szakember általi beszerelés javasolt.

Támogatja a készülék a hurokrögzítést?

Igen, rendelkezik Hurokrögzítés funkcióval. Amikor a memóriakártya megtelik, a legrégebbi védettlen fájlok automatikusan felülírásra kerülnek.

Hogyan zárolhatok egy videófájlt a törlés megakadályozására?

Rögzítés közben nyomja meg a Mode gombot az aktuális fájl zárolásához (egy kulcs ikon jelenik meg). Lejátszás módban válasszon ki egy fájlt, nyomja meg a Menu gombot, válassza a Védelem lehetőséget, majd a Jelenlegi zárolása vagy Összes zárolása opciót.

Mi a G-érzékelő funkciója?

A G-érzékelő automatikusan zárolja az aktuális videót, ha a jármű hirtelen ütést szenved, megvédve a fájlt a felülírástól.

Hogyan működik a Parkolásfigyelő?

Amikor a készülék ki van kapcsolva, ha rezgést érzékel, automatikusan bekapcsol és elkezdi a rögzítést. A rögzített fájl védett (zárolt), hogy megakadályozza a felülírást.

Rögzíthetek hang nélkül?

Igen. Rögzítési módban (STBY/REC) nyomja meg a Le gombot a mikrofon be- vagy kikapcsolásához.

Hogyan tisztítsam a lencsét?

Kapcsolja ki a készüléket. Használjon puha, száraz ruhát. Ne használjon vegyszereket vagy tisztítószereket, és kerülje a lencse ujjakkal való érintését.

Mit tegyek, ha a készülék lefagy?

Használjon egy gemkapcsot a Reset gomb megnyomásához. Ez újraindítja a készüléket.

HASZNÁLATI ÚTMUTATÓ RС2 DUAL Navitel

Köszönjük, hogy választása erre a NAVITEL® termékre esett.

Az NAVITEL RC2 DUAL egy többfunkciós, nagy felbontású videórögzítő (DVR) melynek tulajdonságait és használatát ez a kézikönyv mutatja be. Kérjük, a készülék használata előtt figyelmesen olvassa el az útmutatót és tartsa meg a későbbiekre.

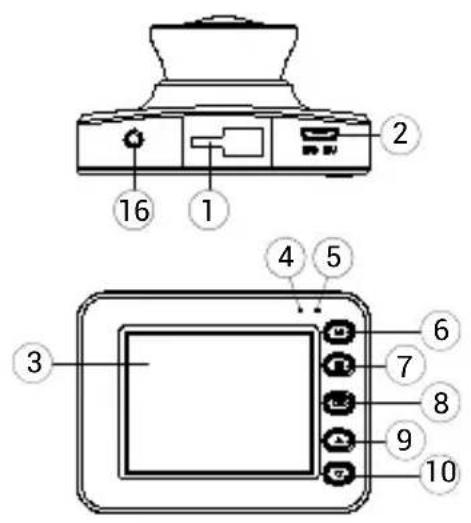

Eszköz elrendezése

1. Rögzítés

2. Micro-USB port

3. Kijelző

4. Jelzőfény (felvétel)

5. Jelzőfény (akkumulátor)

6. Módban

7. Menü

8. OK

9. Fel

10. Le

11. Hangszór

12. Lencsét

13. microSD kártyahely

14. Reset (visszaállítás)

15. Mikrofon

16. Hátsó kamera port

Specifikációk

Processzor AC5401
Kijelző 2", 320×240, TFT
Kamera érzékelője GC2053 (night vision)
Videó formátum MOV (H.264)
Videó felbontás 1920×1080, 30 fps
Fénykép formátum JPG
Fénykép felbontás 12 MP
Látószög 140°
Lencse típusa 4 rétegű üveg
Hátsó kamera Igen, HD
Tárhely microSD kártya
microSD kártya kapacitás Max.	64 GB

USB micro-USB 2.0
Akkumulátor 100 mAh, 3.7 V
Tápellátás 5 V, 1 A
Mikrofon / Hangszóró Igen
Nyelv	Angol,Cseh,Észt,Lengyel,Lett,Litván,Magyar,Német,Orosz,Román,Szlovák,Ukrán

Megjegyzés: a műszaki adatok esetleges frissítések miatt változhatnak.

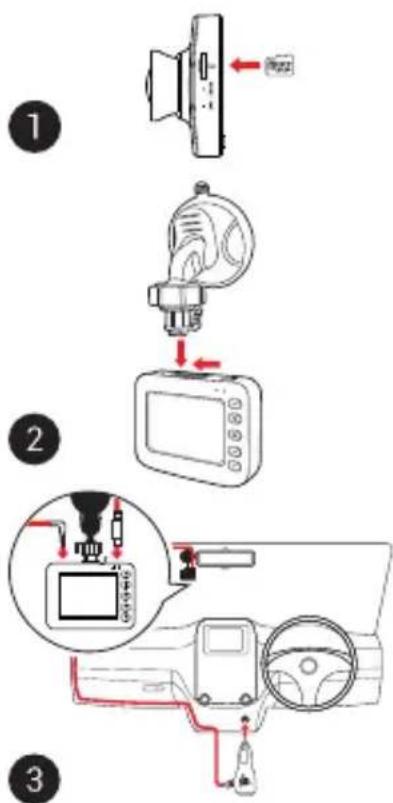

Telepítése

1. Helyezze be a miscroSD kártyát a DVR-be. Gyors SD kártyát használjon (Class10 vagy feleette); 8-64 GB tárhely kapacitással.

• A DVR és / vagy az SD-kártya meghibásodásának elkerülése érdekében ne helyezze be és ne távolítsa el az SD-kártyát a DVR művelet közben.

• Mielött a microSD kártyát használná, formázza azt digitális videomagnóval (DVR) az adatok hibáinak elkerülése érdekében. SD-kártya formázásához válassza a „Format SD Card” menüpontot a Menu módban, majd erősítse meg.

• A mellékelt rögzítés segítségével helyezze el a készüléket járműve szélvédőjén.

• Csatlakoztassa az autós töltöt a cigarettegyújtóba.
• Csatlakoztassa a töltő micro-USB portjába a hosszabbító kábelt.
• Állítsa be a kamera helyzetét.
• Kapcsolja be a készüléket; győződjön meg róla, hogy az eszköz megfelelően van e rögzítve, illetve csatlakoztatva. A helyes csatlakoztatást a készülék piros fénnyel jelzi, melyet követően automatikusan bekapcsol és megkezdi afelvételt (amit villogó kék fény jelez).

Óvintézkedések

• A készülékhez adott, speciális adaptert használja, mivel más töltő helyrehozhatatlan károkat okozhat az eszközben. Csak a gyártó által jóváhagyott tartozékokat használjon.
• A készülék megengedett üzemi, környezeti hőmérséklete: 0 ... +35 °C. Tárolási hőmérséklet: +5 és +45 °C között. Relatív páratartalom: 5-90% páralecsapódás nélkül (25 °C).
• A készüléket mindig potenciális tűzforrásoktól távol helyezze el, hogy elkerülje a robbanást vagy a tüzet.
• Ne tegye ki a készüléket fizikai hatásoknak.
• Kerülje a készülék érintkezését erős elektromágneses terekkel.
• Tartsa tisztán a lencsét. Ne használjon vegyszereket vagy tisztítószereket a termék tisztításához; tisztításakor mindig kapcsolja ki a készüléket.
• Szigorúan tartsa be a vonatkozó (nemzeti) törvényeket. A készülék nem használható illegális célokra!
• Ne szerelje szét, vagy próbája meg a készüléket saját kezűleg megjavítani. Eszközhiba esetén forduljon a szakszervizhez.

Gombok

Gomb Funkció
	Felvétel módban (STBY) nyomja meg a Felvétel / Pillanatkép / Lejátszás üzemmódok közötti váltáshoz.Felvétel módban (REC) nyomja meg a fájl zárolásához (a zárolt fájlokat nem lehet törölni, sem felülírni).A Menüben nyomja meg a következő menü rész megtekintéséhez.
	Nyomja meg a Menüben megtekintéséhez.A Menüben nyomja meg a következő menü rész megtekintéséhez.
	Nyomja meg és tartsa nyomva 3 másodpercig a készülék ki-, és bekapcsolásához.Felvétel módban (STBY) nyomja meg tud elindítani videófelvételt.Felvétel módban (REC) nyomja meg röviden tud leállítani a videófelvételt.Pillanatkép módban a gombot megnyomva tud fényképet készíteni.Lejátszás módban a gombot megnyomva tud fájlt kijelölni, vagy egy videó lejátszását megállítani, majd folytatni.A Menüben a gombot megnyomva tud egy menüpontot kiválasztani.
	Felvétel módban (STBY / REC) nyomja meg a Fel gombot a fő vagy a hátsó kamera teljes képernyős módjai közötti váltáshoz.Felvétel módban (STBY / REC) a Le gombbal tudja ki és bekapcsolni a mikrofont.A Lejátszás a gombokkal tudja kijelölni a következő / előző fájlt.A Menüben a gombokkal tudja kijelölni a következő / előző menüpontot.
Reset Amennyiben a készülék lefagyna, a gomb segítségével tudja azt újra indítani.

Megjegyzés:

• A müszaki adatok esetleges frissítések miatt változhatnak.
• A beépített akkumulátor csak a parkolási üzemmódban valamint a tápegység helyes kikapcsolása esetében szolgál a baleset felívételére; az eszköz teljeskörü működéséhez bármilyen üzemmódban állandó tápra van szükség.

Funkciók

SD-kártya formázása	A készülék megfelelő működéséhez a microSD-kártya formázása digitális videomagnóval (DVR) történik. A microSD memóriakártya használata vagy adathiba esetén formázza meg a microSD memóriakártyát. SD-kártya formázásához válassza a Format SD Card menüpontot a Menu módban, majd erősítse meg.
Felvétel	A készüléket egy külső áramforrásra csatlakoztatva automatikusan bekapcsol és megkezdi a felvételt (ezt villogó kék fény jelzi). A felvétel leállításához nyomja meg az OK gombot. Nyomja meg újra az OK gombot egy másik videó rögzítéséhez. Minden videó automatikusan mentésre kerül.
Pillanatkép	Felvétel módban (STBY) nyomja meg az Üzemmódválasztó gombot a Pillanatkép módhoz, majd az OK gombot fénykép készítéséhez. Az elkészített kép automatikusan mentésre kerül.
Lejátszás	Felvétel módban (STBY) nyomja meg kétszer a Üzemmódválasztó gombot. A Fel és Le gombokkal válassza ki a visszajátszandó fájlt, majd nyomja meg az OK gombot a Lejátszáshoz. Lejátszás közben az OK gomb ismételt megnyomásával tudja megállítani majd pedig folytatni a videót; gyors előre-, és visszatekeréshez használja a Fel / Le gombokat.
Folytonos felvétel	Ez a funkció lehetővé teszi, hogy a videót fájl formátumban mentse el az eszköz hosszú távú memóriájában (duration menu). Ha a memóriakártya megtelik, az összes nem zárolt fájl létrehozásuknak sorrendjében felülírásra kerül.
Intervallum rekord	Felvételi paraméterek: 100 ms - felvétel 10 képkocka / másodperc (fps), 200 ms - 5 fps felvétel, 500 ms - 2 fps felvétel. Csak egy gyors felvétel áll rendelkezésre (30 kép / mp). A normal lejátszás nem lehetséges.
Mozgásérzékelés	Mozgást észlelve az eszköz innentől automatikusan megkezdi a felvételt. Amint a tárgy 20 másodpercnél tovább nem mozdul, a felvétel leáll.
Hang rögzítése Videó	felvétel hanggal vagy anélkül.
Fájl zárolása	Felvétel módban (REC) a Üzemmódválasztó gombot megnyomva tudja az aktuális fájlt zárolni, melyet a kijelző alsó részén egy kulcs szimbólum jelez vissza. Lejátszás módban válassza ki a zárolni kívánt fájlt, majd a Menü gombot me nyomva válasszon a Zárolás menüpont Jelenlegi Zárolása vagy az Összes Zárolása opciói közül. A lezárt elemeket nem lehet sem törölni, sem felüliirni. A zárolás eltávolításához válassza a Jelenlegi Zárolása vagy az Összes Feloldása opciót.
Bélyegző A funkció	dátumbélyegzőt adja hozzá a felvételekhez.
G-szenzor	A DVR képes nagy erősségű gyorsulás / lassulás érzékelésére, s egy esetleges baleset során automatiku san zárolja az aktuális felvételt.
Parkoló mód	Ha rezgést észlel, a kocsiban hagyott készülék automatikusan bekapcsol és megkezdi a felvételt. Minden így rögzített felvétel zárolásra kerül.
Akkumulátor töltés	Egy piros jelzőfény világít amikor a készülék külső áramforrásra van csatlakoztatva. Az akku teljes töltöttsége esetén a piros fény zöldre vált.
Kapcsolja ki a kijelzőt	Az energiafogyasztás csökkentése érdekében a készülék automatikusan képes kikapcsolni a kijelzőt; ennek időintervalluma a Képernyővédő menüben állítható be.
USB-csatlakozás *	Ha az eszközt USB-kábellel csatlakoztatja a számítógéphez, két csatlakozási lehetőség jelenik meg:1) Mass Storage: fájlok lejátszása, másolása és törlése.2) Record: normal mód.

* Ez a funkció csak az 20200506_AC54 és újabb firmware verziókban érhető el.

NAVITEL

NAVITEL RC2 DUAL

Hátsó kamera

A hátsó kamera nagyfelbontású képe segítségére lesz parkoláskor, vagy akár menet közben az Ön mögött történtek pontos rögzítésében. A modern, kettős felvételi technológia lehetővé teszi az autó előtt és mögött történtek együttes rögzítését az előre nem látható helyzetek későbbi megoldásához.

Hátsó kamera telepítése

1. Helyezze a kamerát a hátsó ablakra az autó belsejébe, és állítsa be a látószöget.
2. Vezesse el a vezetéket az utastérben.
3. Majd csatlakoztassa a szélvédőkamera hátsó kamera illesztésébe.

Jegyzet. Erősen ajánlott, hogy a kamera felszerelését csatlakoztatását tapasztalt, műszaki szakember végezze el. A kábelvezetéshez speciális eszközöket vagy rögzítéseket igényelhet. Győződjön meg róla, hogy ezek a munkák biztonságosan elvégezhetők.

NAVITEL s.r.o. ezennel kijelenti, hogy a NAVITEL RC2 DUAL összeegyeztethető a EMC 2014/30/EU irányelvel.

Az megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.navitel.cz/hu/declaration_of_conformity/rc2dual

1. Videó kábel port
2. Jelzöfény (munka)
