RС2 DUAL - Caméra auto Navitel - Nemokama naudojimo instrukcija

Produkto tipas	Automobilinis vaizdo registratorius
Prekės ženklas	Navitel
Modelis	RC2 DUAL
Ekranas	2 colių TFT, 320×240 pikseliai
Procesorius	AC5401
Kameros jutiklis	GC2053 (naktinis matymas)
Vaizdo raiška	1920×1080 @ 30 kadrų per sekundę
Įrašo formatas	MOV (H.264)
Nuotraukos raiška	12 MP (nuotrauka)
Matymo kampas	140°
Objektyvas	4 sluoksnių stiklas
Galinė kamera	Taip, HD (įtraukta)
Atminties palaikymas	microSD iki 64 GB (Class 10 ar aukštesnė)
USB jungtis	micro-USB 2.0
Baterija	100 mAh, 3,7 V
Maitinimo įėjimas	5 V, 1 A
Mikrofonas / Garsiakalbis	Taip
G-jutiklis	Taip
Stovėjimo monitorius	Taip (vibracijos aptikimas)
Ciklinis įrašymas	Taip
Judėjimo aptikimas	Taip
Kalbos	Anglų, Čekų, Vokiečių, Estų, Vengrų, Latvių, Lietuvių, Lenkų, Rumunų, Rusų, Slovakų, Ukrainiečių
Darbinė temperatūra	nuo 0°C iki +35°C
Laikymo temperatūra	nuo +5°C iki +45°C

Dažnai užduodami klausimai - RС2 DUAL Navitel

Kaip suformatuoti microSD kortelę Navitel RC2 DUAL?

Eikite į Meniu, pasirinkite Formatuoti SD kortelę ir patvirtinkite. Prietaisas suformatuos kortelę. Naudokite didelės spartos microSD kortelę (Class 10 ar aukštesnę), kurios talpa nuo 8 iki 64 GB.

Ar galiu naudoti vaizdo registratorių be atminties kortelės?

Ne, įrašymui reikalinga microSD kortelė. Be jos prietaisas negali saugoti vaizdo įrašų ar nuotraukų.

Kaip sumontuoti galinę kamerą?

Pritvirtinkite galinę kamerą prie galinio automobilio lango, praveskite kabelį per saloną ir prijunkite prie galinės kameros lizdo vaizdo registratoriuje. Saugiam kabelio vedžiojimui rekomenduojama profesionalus montavimas.

Ar prietaisas palaiko ciklinį įrašymą?

Taip, jis turi Ciklinį įrašymą. Kai atminties kortelė pilna, seniausi neapsaugoti failai automatiškai perrašomi.

Kaip užrakinti vaizdo failą, kad jis nebūtų ištrintas?

Įrašymo metu paspauskite Mode mygtuką, kad užrakintumėte esamą failą (pasirodo rakto piktograma). Atkūrimo režime pasirinkite failą, paspauskite Meniu, pasirinkite Apsaugoti, tada Užrakinti esamą arba Užrakinti visus.

Kokia yra G-jutiklio funkcija?

G-jutiklis automatiškai užrakina esamą vaizdo įrašą, jei transporto priemonė patiria staigų smūgį, taip apsaugodamas failą nuo perrašymo.

Kaip veikia stovėjimo monitorius?

Kai prietaisas išjungtas, jei aptinkama vibracija, jis automatiškai įsijungia ir pradeda įrašymą. Įrašytas failas yra apsaugotas (užrakintas), kad nebūtų perrašytas.

Ar galiu įrašyti be garso?

Taip. Įrašymo režime (STBY/REC) spauskite Žemyn mygtuką, kad įjungtumėte arba išjungtumėte mikrofoną.

Kaip nuvalyti objektyvą?

Išjunkite prietaisą. Naudokite minkštą, sausą šluostę. Nenaudokite cheminių medžiagų ar ploviklių ir venkite liesti objektyvą pirštais.

Ką daryti, jei prietaisas užšąla?

Naudodami sąvaržėlę paspauskite Reset mygtuką. Tai perkraus prietaisą.

NAUDOJIMO INSTRUKCIJA RС2 DUAL Navitel

NAVITEL RC2 DUAL yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkciju ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

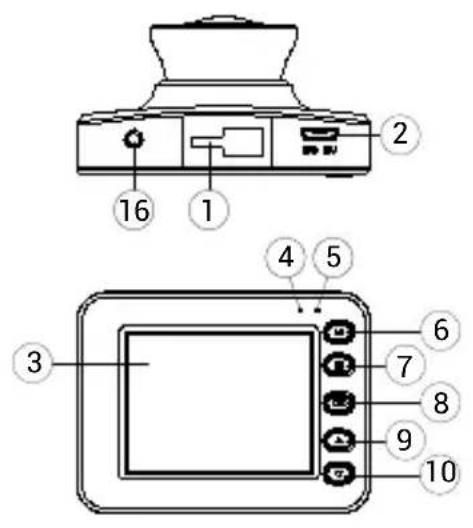

lrenginio išdėstymas

LT

1. Atramos jungtis

2. Micro-USB lizdas

3. Ekranas

4. Indikatorius (jrašymo)

5. Indikatorius (baterija)

6. Režimas

7. Meniu

8. Gerai

9. Aukštyn

10. Žemyn

11. Garsiakalbis

12. Objektyv

13. microSD kortelés lizdas

14. Atkurti

15. Mikrofonas

16. Galinio vaizdo kameros prievadas

Specifikacijos

Procesorius AC5401
Ekranas 2", 320×240, TFT
Kameros jutiklis GC2053 (night vision)
Įrašymo formatas MOV (H.264)
Įrašymo raiška 1920×1080, 30 fps
Vaizdo formatas JPG
Vaizdo raiška 12 MP
Peržiūros kampas 140°
Objektyvo tipas 4-sluoksnis stiklo
Galinio vaizdo kamera Yra, HD
Saugojimas microSD kortelė
microSD kortelės talpa Maks.	64 GB

USB micro-USB 2.0
Baterija 100 mAh, 3.7 V
Galia 5 V, 1 A
Mikrofonas / garsiakalbis Yra
Kalba	anglų, Čekų, estų, latvių, lenkų, lietuvių, rumunų, rusų, slovakų, ukrainiečių, vengrų, vokiečių

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idékite microSD kortelę i DVR. Naudokite didelès spartos SD kortelę (10 ar aukstesnés klasès); 8-64 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų.Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

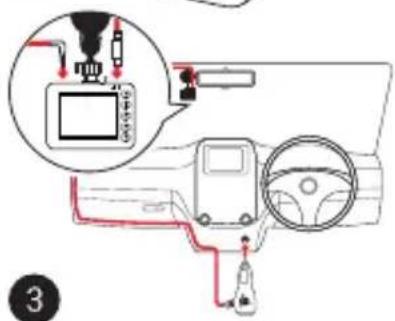

• [rengin] pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilinj ikroviklj prijunkite prie cigarečių degiklio lizdo.
• Micro-USB sąsają prijunkite prie automobilinio jkroviklio, naudodami jkroviklio ilginamąjį laidą. Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia raudona indikatoriaus lemputė; jrenginys paleis ir pradės įrašymą (mirksi mėlyna indikatoriaus lemputė).

Atsargumo priemonès

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš jį valydami.
• Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

2

Mygtukas Funkcijos
	Paspauskite mygtuką Įrašymo režimu (STBY), norėdami perjungti Įrašymo, Fotografavimo ar Atkūrimas režimus. Paspauskite mygtuką Įrašymo režimu (REC), kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti). Paspauskite meniu mygtuką, norėdami jjungti kitą meniu.
	Paspauskite mygtuką, norėdami jjungti meniu. Paspauskite meniu mygtuką, norėdami jjungti kitą meniu.
	Palaikykite nuspaudę mygtuką 3 sekundes, kad jjungtumėte arba išjungtumėte įrenginį. Paspauskite mygtuką Įrašymo režimu (STBY), kad pradėtumėte įrašymą. Paspauskite mygtuką Įrašymo režimu (REC), kad sustabdyti įrašymą. Paspauskite mygtuką Fotografavimo režimu, kad galėtumėte fotografuoti. Paspauskite mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą. Paspauskite meniu mygtuką, kad pasirinktumėte meniu punktą.
	Paspauskite aukštyn Įrašymo režimu (STBY / REC), kad perjungtumėte pagrindinio arba galinio fotoaparato viso ekrano režimus. Paspauskite mygtuką Žemyn Įrašymo režimu (STBY / REC), kad jjungtumėte / išjungtumėte mikrofoną. Paspauskite mygtuką Atkūrimas režimu, kad pasirinktumėte kitą / ankstesnį failą. Paspauskite meniu mygtuką, kad pasirinktumėte kitą / ankstesnį meniu punktą.
Atkurti Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba:

• Specifikacijos gali keistis atlikus atnaujinimus.
• Jrengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinimą; visaverčiam jrenginio darbui bet kokuu režimu jrenginiui reikia nuolatinio maitinimo šaltinio.

lrenginio funkcijos

SD kortelės formatavimas	microSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas (mirksi mėlyna indika toriaus lemputė). Paspauskite mygtuką Gerai, kad sustabdytumėte įrašymą. Dar kartą paspauskite Gerai, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo	Įrašymo režimu (STBY) paspauskite Režimas mygtuką, kad įjungtumėte fotografavimo režimą ir Gerai mygtuką, norėdami fotografuoti (išsaugoma automatiškai).
Atkūrimas	Įrašymo režimu (STBY) du kartus paspauskite Režimas mygtuką, kad įjungtumėte atkūrimo režimą; norėdami pasirinkti failą, paspauskite Aukštyn ir Žemyn mygtukus; paspauskite Gerai mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite Gerai mygtuką, kad pristabdytumėte / vėl paleistumėte failą; paspauskite Aukštyn ir Žemyn mygtukus, norėdami pasukti pirmyn / atgal.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokia tvarka, kokia jie buvo sukurti.
Laiko atkarpos įrašymas	Įrašymo parametrai: 100 ms - įrašoma 10 kadru per sekundę (fps), 200 ms – įrašoma 5 kadrai per sekundę, 500 ms – įrašoma 2 kadrai per sekundę. Tik greitas įrašo atsukimas (30 kadru per sekundę). Iprastas atsukimas negalimas.
Judesio aptikimo	Kad kāds objekts atrodas kustībā, ierīce automātiski sāks ierakstīt. Ja objekts neuzsāks kustību vairāk nekā 20 sekunžu laikā, ierakstīšana tiks pārtraukta.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Užrakto failas	jrašymo režimu (REC) paspauskite Režimas mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Atkūrimo režimu pasirinkite failą, paspauskite Meniu mygtuką ir pasirinkite Apsaugoti. Tada paspauskite Užrakinti esamą įrašą arba Užrakinti viską mygtuką. Apsaugotų failų negalima pašalinti arba perrašyti. Norėdami pašalinti apsaugą, pasirinkite Atrakinti esamą įrašą / Atrakinti viską.
Žyma Ši funkcija leidžia pridėti įrašo datos žymą.
G-jutiklis Transporto priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai įrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
Baterija	Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega raudona indikatoriaus lemputė; įkraunant bateriją, raudona indikatoriaus lemputė tampa žalia.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti šjungti ekraną meniu.
USB-jungtis *	Prijungus įrenginį prie kompiuterio USB kabeliu, pasirodys dvi ryšio parinktys:1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.2) Record: standartinis režimas.

* Ši funkcija galima tik 20200506_AC54 ir naujesnės versijos programinės įrangos versijose.

Galinio vaizdo kamera

Galinio vaizdo kameros dėka, rodomas didelės skiriamosios gebos vaizdas automobilio gale, kuris užtikrina saugų automobilio parkavimą arba įrašymą važiuojant. Moderni dvigubo įrašymo technologija leidžia išsaugoti įrašymą tiek automobilio priekyje, tiek jo gale, kad būtų galima nustatyti bet kokią nenumatytą situaciją.

Galinio vaizdo kameros montavimas

1. Sumontuokite kamerą ant galinio lango automobilio viduje ir sureguliuokite žiūrėjimo kampa.
2. Išveskite laidą per saloną.
3. Prijunkite laidą prie galinio vaizdo kameros prievado.

Pastaba. Primygtinai rekomenduojama, kad kameros montavimo darbus atliktų reikiamų įgūdžių turintys kvalifikuoti asmenys. Laidų tiesimui gali reikėti specialių įrankių ar priedų. Būtina užtikrinti, kad šie darbai būtų atliekami saugiai.

NAVITEL s.r.o. pareiškia, kad NAVITEL RC2 DUAL yra suderinamas su Direktyva EMC 2014/30/EU.

Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu:

www.navitel.cz/lt/declaration_of_conformity/rc2dual

1. Vaizdo kabelis lizdas
2. Indikatorius (darbo)
