RС2 DUAL - Caméra auto Navitel - Bezmaksas lietošanas instrukcija

Produkta tips	Videoreģistrators
Zīmols	Navitel
Modelis	RC2 DUAL
Displejs	2" TFT, 320×240 pikseļi
Procesors	AC5401
Kameras sensors	GC2053 (nakts redzamība)
Video izšķirtspēja	1920×1080 @ 30 fps
Ieraksta formāts	MOV (H.264)
Attēla izšķirtspēja	12 MP (photo)
Skata leņķis	140°
Objektīvs	4 slāņu stikls
Aizmugurējā kamera	Jā, HD (iekļauts)
Atmiņas atbalsts	microSD līdz 64 GB (Class 10 vai augstāka)
USB savienotājs	micro-USB 2.0
Akumulators	100 mAh, 3.7 V
Barošanas ieeja	5 V, 1 A
Mikrofons / Skaļrunis	Jā
G-sensors	Jā
Novietošanas monitors	Jā (vibrācijas noteikšana)
Cikliskais ieraksts	Jā
Kustību noteikšana	Jā
Valodas	Angļu, Čehu, Vācu, Igauņu, Ungāru, Latviešu, Lietuviešu, Poļu, Rumāņu, Krievu, Slovāku, Ukraiņu
Darbības temperatūra	0°C to +35°C
Uzglabāšanas temperatūra	+5°C to +45°C

Bieži uzdotie jautājumi - RС2 DUAL Navitel

Kā formatēt microSD karti Navitel RC2 DUAL?

Dodieties uz izvēlni, atlasiet Formatēt SD karti un apstipriniet. Ierīce formatēs karti. Izmantojiet ātrdarbīgu microSD karti (Class 10 vai augstāka) ar ietilpību no 8 līdz 64 GB.

Vai es varu izmantot videoreģistratoru bez atmiņas kartes?

Nē, ierakstīšanai ir nepieciešama microSD karte. Bez tās ierīce nevar saglabāt video vai fotoattēlus.

Kā uzstādīt aizmugurējo kameru?

Uzstādiet aizmugurējo kameru uz aizmugurējā loga automašīnas iekšpusē, izvelciet kabeli caur salonu un pievienojiet to aizmugurējās kameras portam videoreģistratorā. Drošai kabeļu izvadīšanai ieteicama profesionāla uzstādīšana.

Vai ierīce atbalsta ciklisko ierakstu?

Jā, tai ir Cikliskais ieraksts. Kad atmiņas karte ir pilna, vecākie neaizsargātie faili tiek automātiski pārrakstīti.

Kā bloķēt video failu, lai novērstu dzēšanu?

Ierakstīšanas laikā nospiediet Mode pogu, lai bloķētu pašreizējo failu (parādās atslēgas ikona). Atskaņošanas režīmā atlasiet failu, nospiediet Menu, izvēlieties Aizsargāt, tad Bloķēt pašreizējo vai Bloķēt visus.

Kāda ir G-sensora funkcija?

G-sensors automātiski bloķē pašreizējo video, ja transportlīdzeklis piedzīvo pēkšņu triecienu, aizsargājot failu no pārrakstīšanas.

Kā darbojas Novietošanas monitors?

Kad ierīce ir izslēgta, ja tiek konstatēta vibrācija, tā automātiski ieslēdzas un sāk ierakstīšanu. Ierakstītais fails ir aizsargāts (bloķēts), lai novērstu pārrakstīšanu.

Vai es varu ierakstīt bez skaņas?

Jā. Ierakstīšanas režīmā (STBY/REC) nospiediet Down pogu, lai ieslēgtu vai izslēgtu mikrofonu.

Kā tīrīt objektīvu?

Izslēdziet ierīci. Izmantojiet mīkstu, sausu drānu. Neizmantojiet ķimikālijas vai mazgāšanas līdzekļus un izvairieties no objektīva aiztīrīšanas ar pirkstiem.

Ko darīt, ja ierīce iesaldējas?

Izmantojiet saspraudi, lai nospiestu Reset pogu. Tas restartēs ierīci.

LIETOŠANAS INSTRUKCIJA RС2 DUAL Navitel

Paldies, ka iegādājāties šo NAVITEL* produktu.

NAVITEL RC2 DUAL ir daudzfunkcionāls augstas izškirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

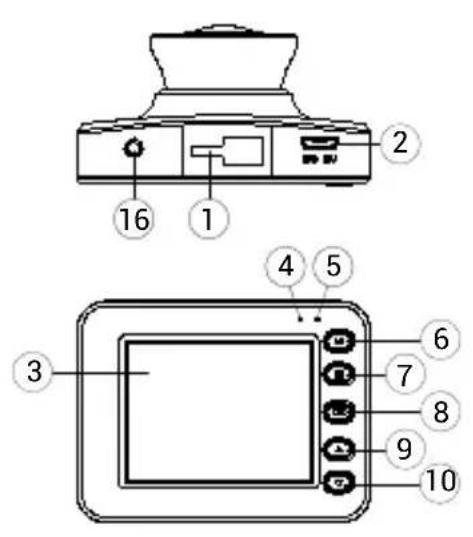

lerīces izkārtojums

1. Stiprinājuma vieta
2. Micro-USB ports
3. Displejs
4. LED indikators (ierakstit)
5. LED indikators ( baterija)
6. Režims
7. Izvělne
8. OK
9. Uz augšu
10. Uz leju

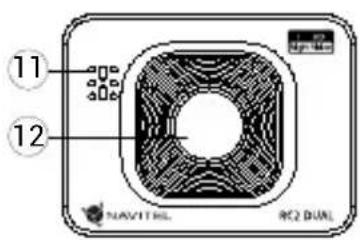

11. Skalrunis
12. Objektiv
13. microSD kartes slots
14. Atiestatīšanas poga
15. Mikrofons
16. Aizmugures kameras ports

Specifikācijas

Procesors AC5401
Displejs 2", 320×240, TFT
Kameras sensors GC2053 (night vision)
Video formāts MOV (H.264)
Video izškirtspēja 1920×1080, 30 fps
Attēlu formāts JPG
Attēlu izškirtspēja 12 MP
Skata lenķis 140°
Objektīva tips 4-kārtīgs stikls
Aizmugures kamera Jā, HD
Atmiņas ierīce microSD karte
SD kartes ietilpība Maks. 64 GB

USB micro-USB 2.0
Baterija 100 mAh, 3.7 V
Jauda 5 V, 1 A
Mikrofons / skalrunis	Jā
Valoda	angļu, Čehu, igauņu, latviešu, lietuviešu krievu, polish rumāņu, slovāku, ukraiņu, ungāru, vācu

Piezime: šis specifikācijas var mainīties jauninājumu rezultātā.

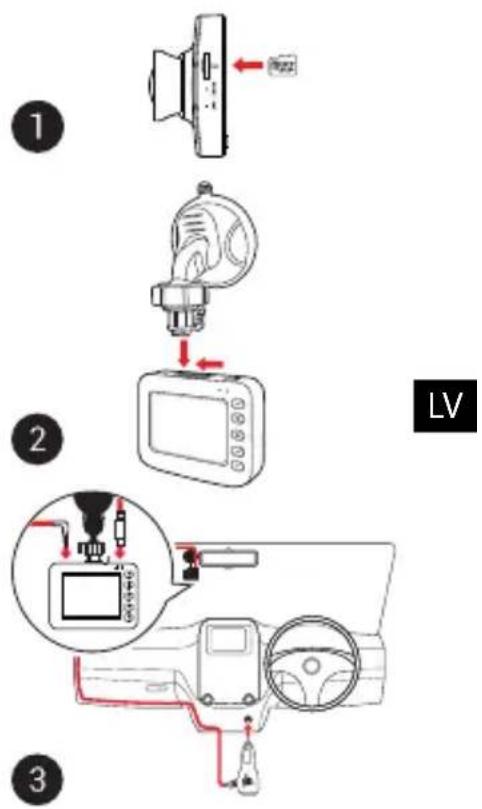

Uzstādīšana

1. Ielieciet microSD karti DVI. izmantojiet âtru SD karti (desmit vai augustâka klase) ar 8-64 GB ietilpîbu.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.

• Pirms microSD kartes lietošanas formatēt to DVR ierīcē, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.

• Piestipriniet ierici pie vējstikla, izmantojot kronšteinu.

• Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
• Pievienojiet micro-USB saskarni automobila lādētājam, izmantojot lādētāja pagarinātāju.
• Pielāgojiet kameras pozīciju un pārliecinieties.
• leslëdziet barošanu un pârbaudiet, vai ierīce ir uzstādīta pareizi. Ja ierīce būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierīce ieslēgsies un sāks ierakstit (par to liecinās mirgojoša zila gaismiņa).

Piesardzības pasākumi

• Izmantojiet tikai oriğinālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
• Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
• Turiet ierīci attālu no uguns avotiem, lai izvairītos no sprādziena vai ugunsgrēka.
  • Nepaklaujiet ierici fiziskam triecienam.
• Nepievienojiet ierīci elektromagnētiskas radiācijas avotiem.
• Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
• Rūpīgi ievērojiet ierīces lietošanas régionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
• Nelabojiet un neizjauciet ierīci paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.

Pogas

Poga Funkcijas
	Nospiediet lerakstīšanas režimā (STBY), lai pārslēgtos starp lerakstīšanas, Uznemšanas un Atskaņošana režīmiem.Nospiediet lerakstīšanas režimā (REC), lai slēgtu datni (slēgtās datnes nevar izdzēst vai pārrakstīt).Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
	Nospiediet, lai pieklūtu Izvēlnei.Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
	Nospiediet un paturiet 3 sekundes, lai ieslēgtu / izslēgtu ierici.Nospiediet lerakstīšanas režimā (STBY), lai sāktu ierakstīšanu.Nospiediet lerakstīšanas režimā (REC), lai pārtrauktu ierakstīšanu.Nospiediet Uznemšanas režimā, lai uzņemtu attēlu.Nospiediet Atskaņošana režimā, lai izvēlētos datni vai apturētu / turpinātu atskaņošanu.Nospiediet Izvēlnē, lai izvēlētos Izvēlnes elementu.
	Nospiediet uz augšu lerakstīšanas režimā (STBY / REC), lai pārslēgtos starp galvenās vai aizmugurējās kameras pilnekrāna režīmiem.Nospiediet Uz lejulerakstīšanas režimā (STBY / REC), lai ieslēgtu / izslēgtu mikrofonu.Nospiediet Atskaņošana režimā, lai izvēlētos iepriekšējo / nākamo datni.Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu.
Atiestatīšanas poga Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezime:

• Šis specifikācijas var mainīties jauninājumu rezultātā.
• lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. lerīces pilnvertīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.

lerīces funkcijas

Formatët SD karti	microSD kartes formatëšana DVR ierïcè ir nepieciešama ierīces pareizai darbibai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatët microSD karti. Lai formatëtu SD karti, Izvēlnes režimā izvēlēties Formatët SD karti un apstiprināt.
Ierakstīšanas	Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt (par to liecinās zila mirgojoša gaismiņa). Nospiediet OK, lai pārtrauktuierakstīšanu. Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Uzņemšanas	Ierakstīšanas režimā (STBY) nospiediet Režīms pogu, lai ieslēgtu attēlu uzņemšanas režimu, tad nospiediet OK, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Atskaņošana	Ierakstīšanas režimā (STBY) divreiz nospiediet Režīms pogu, lai ieslēgtu Atskaņošanas režimu. Izmantoji et pogas Uz augšu un Uz leju, lai izvēlētos datni. Nospiediet OK, lai atskaņotu datni. Atskaņošanas laikā nospiediet OK, lai apturētu / atsāktu atskaņošanu. Izmantojiet pogas Uz augšu un Uz leju, lai patītu uz priekšu vai atpakaļ.
Nepārtrauktā ierakstīšana	Šī funkcija ľauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmīnas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.
Intervāla ieraksts	Ieraksta parametri: 100 ms - ierakstīšana pie 10 kadriem sekundē (fps), 200 ms - 5 fps ierakstīšana, 500 ms - 2 fps ierakstīšana. Ir pieejama tikai ātra ieraksta atskaņošana (30 kadri sekundē). Normāla atskaņošana nav iespējama.
Kustību detektora	Konstatējot kustīgu objektu, ierīce automātiski sāks ierakstīt. Ja objekts nekustēsies ilgāk par 60 sekundēm, ierakstīšana tiks pārtraukta.
Audio ierakstīšana lerakstiet video ar vai bez skaņas.
Datņu slēgšana	Ierakstīšanas režīmā (REC) nospiediet Režīms pogu, lai aizsargātu pašreizējo ierakstu. Ekrāna apakšā parādīsies atslēgas simbols. Atskaņošanas režīmā izvēlieties datni, nospiediet izvēlnes pogu un izvēlieties Aizsargāt, tad izvēlēties Slēgt pašreizējo vai Slēgt visus. Aizsargātās datnes nevar izdzēst vai pārrakstīt. Izvēlieties Atslēgt pašreizējo / Atslēgt visus, lai noņemtu aizsardzību.
G sensors Transport	lidzeklim ar kaut ko saduroties, DVI automātiski slēgs konkrēto video.
Uzraudzība	Konstatējot vibrāciju izslēgtā stāvoklī, ierīce automātiski ieslēgsies un sāks ierakstīt. Šī datne stāvēšanas laikātiks aizsargāta (slēgta).
Zīmogs Šī funkcija	ļauj pievienot ierakstam datuma zīmogu.
Baterija	Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Kad baterija būs uzlādēta, sarkanā gaismiņa klūst zaļa.
Izslēgt displeju	Ierīce var automātiski izslēgt ekrānu, lai taupītu energīju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.
USB-savienojums *	Pievienojot ierīci datoram, izmantojot USB kabeli, parādīsies divas savienojuma iespējas:1) Mass Storage: atskaņojiet, kopējiet un izdzēsiet failus.2) Record: standarta režīms.

* Šī funkcija ir pieejama tikai programmaparatūras versijā 20200506_AC54 un jaunākā versijā.

NAVITEL

NAVITEL RC2 DUAL

Aizmugures kamera

Ar aizmugures kameras palīdzību var uzņemt augstas izšķirtspējas attēlu aiz automobila aizmugurējas daļas, lai droši varētu novietot automobili stāvviēta, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstīšanas tehnoloģija ľauj saglabāt ierakstus gan no automobila priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

Aizmugures kameras uzstādīšana

1. Uzstādit kameru uz aizmugurējā loga automašinas iekšpusē un noregulējiet skata lenķi.
2. Izvelciet vadu caur salonu.
3. Pievienojiet vadu pie aizmugures kameras porta.

Piezime. Łoti ieteicams, lai kameras uzstādīšanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabelu vilkšanai var būt nepieciešami speciāli instrumenti vai piederumu. Šie darbi noteikti jāpaveic droši.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL RC2 DUAL ir saderīgs ar Direktīvu EMC 2014/30/EU.

Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē:

www.navitel.cz/lv/declaration_of_conformity/rc2dual
