Tip produs	Camera de bord
Brand	Navitel
Model	RC2 DUAL
Display	2" TFT, 320×240 pixeli
Procesor	AC5401
Senzor cameră	GC2053 (vedere nocturnă)
Rezoluție video	1920×1080 @ 30 fps
Format înregistrare	MOV (H.264)
Rezoluție imagine	12 MP (foto)
Unghi de vizualizare	140°
Lentilă	Sticlă cu 4 straturi
Cameră spate	Da, HD (inclusă)
Suport stocare	microSD până la 64 GB (Clasa 10 sau mai mare)
Conector USB	micro-USB 2.0
Baterie	100 mAh, 3.7 V
Alimentare	5 V, 1 A
Microfon / Difuzor	Da
Senzor G	Da
Monitor parcare	Da (detectare vibrații)
Înregistrare ciclică	Da
Detectare mișcare	Da
Limbi	Engleză, Cehă, Germană, Estonă, Maghiară, Letonă, Lituaniană, Poloneză, Română, Rusă, Slovacă, Ucraineană
Temperatură de funcționare	0°C până la +35°C
Temperatură de depozitare	+5°C până la +45°C

Întrebări frecvente - RС2 DUAL Navitel

Cum formatez cardul microSD în Navitel RC2 DUAL?

Accesați Meniu, selectați Formatare card SD și confirmați. Dispozitivul va formata cardul. Utilizați un card microSD de mare viteză (Clasa 10 sau mai mare) cu capacitate între 8 și 64 GB.

Pot folosi camera de bord fără un card de memorie?

Nu, este necesar un card microSD pentru înregistrare. Fără acesta, dispozitivul nu poate stoca videoclipuri sau fotografii.

Cum instalez camera spate?

Montați camera spate pe geamul din spate al mașinii, trasați cablul prin habitaclu și conectați-l la portul camerei spate de pe camera de bord. Se recomandă instalarea profesională pentru o rutare sigură a cablurilor.

Dispozitivul suportă înregistrarea ciclică?

Da, are Înregistrare ciclică. Când cardul de memorie este plin, cele mai vechi fișiere neprotejate sunt suprascrise automat.

Cum blochez un fișier video pentru a preveni ștergerea?

În timpul înregistrării, apăsați butonul Mod pentru a bloca fișierul curent (apare o pictogramă cheie). În modul redare, selectați un fișier, apăsați Meniul, alegeți Protejare, apoi Blocare curent sau Blocare tot.

Care este funcția senzorului G?

Senzorul G blochează automat videoclipul curent dacă vehiculul suferă un impact brusc, protejând fișierul de suprascriere.

Cum funcționează Monitorul de parcare?

Când dispozitivul este oprit, dacă se detectează vibrații, acesta pornește automat și începe înregistrarea. Fișierul înregistrat este protejat (blocat) pentru a preveni suprascrierea.

Pot înregistra fără sunet?

Da. În modul de înregistrare (STBY/REC), apăsați butonul Jos pentru a activa sau dezactiva microfonul.

Cum curăț lentila?

Opriți dispozitivul. Utilizați o cârpă moale și uscată. Nu utilizați substanțe chimice sau detergenți și evitați atingerea lentilei cu degetele.

Ce trebuie să fac dacă dispozitivul se blochează?

Folosiți o agrafă pentru a apăsa butonul Resetare. Aceasta va reporni dispozitivul.

MANUAL DE UTILIZARE RС2 DUAL Navitel

Îți multumim pentru achiziționarea acestui produs NAVITEL*.

NAVITEL RC2 DUAL este un DVR multifunctional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

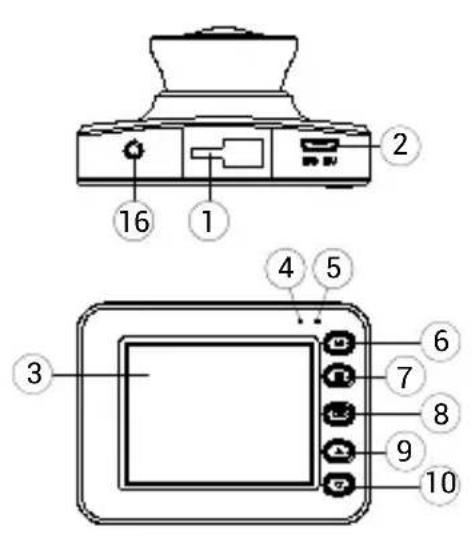

Prezentare dispozitiv

1. Montare
2. Port micro-USB
3. Ecran
4. Indicator LED (înregistrare)
5. Indicator LED (baterie)
6. Buton Mod
7. Buton Meniu
8. Buton OK
9. Buton Up
10. Buton Down

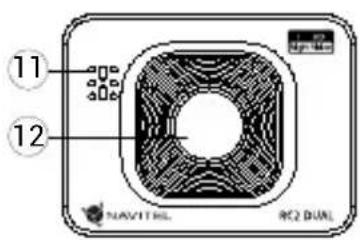

11. Difuzor
12. Lentila
13. Slot card microSD
14. Resetare
15. Microfon
16. Port cameră spate

Specificații

Procesor AC5401
Ecran 2", 320×240, TFT
Camera Senzor GC2053 (night vision)
Format înregistrare MOV (H.264)
Rezoluție video 1920×1080, 30 fps
Format imagine JPG
Rezoluție imagine 12 MP
Unghi de vizualizare 140°
Tip lentilă Sticlă de 4 straturi
Cameră din spate Da, HD
Spațiu de stocare microSD
Capacitate card microSD Max.	64 GB

USB micro-USB 2.0
Baterie 100 mAh, 3.7 V
Alimentare 5 V, 1 A
Microfon / difuzor Da
Limbă	cehă, engleză, eston, germană, letonă, lituaniană, maghiară, poloneză, română, rusă, slovacă, ucraineană

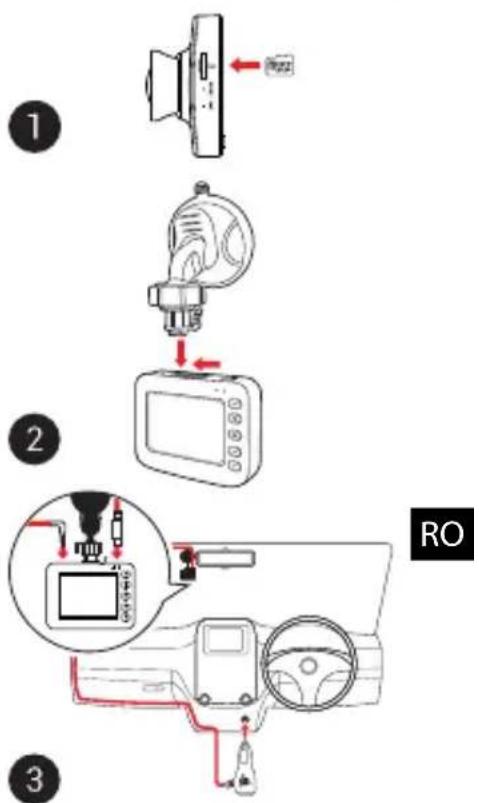

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Asigurați dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la priza brichetei.
• Conectați interfața micro-USB la încărcătorul auto cu cablul prelungitor al încărcătorului.
• Reglați poziția camerei.
• Porniți alimentarea; Verificați dacă dispozitivul este instalat corect. Dacă dispozitivul este instalat corect, indicatorul va fi roșu; dispozitivul va porni și va începe înregistrarea (indicată de lumina albastră intermitentă).

Atentie

• Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului. Folosește doar accesoriiile aprobate de fabrică.
• Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade Celsius. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).
• Tine dispozitivul departe de foc pentru a evita incidentele.
• Nu expune dispozitivul la impacturi fizice.
• Evită expunerea dispozitivului la surse de radiatii electromagnetice.
• Mentineți obiectivul curat. Nu folosi chimicale sau detergent pentru curățare. Oprește-l mereu înainte de curătare.
• Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasambla sau repara dispozitivul pe cont propriu, ci contactează un service specializat.

Butoane

Buton Funcții
	În modul înregistrare (STBY), apăsați pentru a comuta între modurile înregistrare, Captură și Playback.În modul înregistrare (REC), apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).În modul Meniu, apăsați pentru a alege următoarea secțiune de meniu.
	Apăsați pentru a accesa Meniu.În modul Meniu, apăsați pentru a alege următoarea secțiune de meniu.
	Țineți apăsat timp de 3 secunde pentru a porni / opri aparatul.În modul înregistrare (STBY), apăsați pentru a începe înregistrarea.În modul înregistrare (REC), apăsați pentru a opri înregistrarea.În modul Captură, apăsați pentru a face o fotografie.În modul Playback, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.În modul Meniu, apăsați pentru a selecta un element de meniu.
	În modul înregistrare (STBY / REC), apăsați Sus pentru a comuta între modurile pe ecran complet ale camerei principale sau posterioare.În modul înregistrare (STBY / REC) apăsați Jos pentru a porni / opri microfonul.În modul Playback, apasăți pentru a selecta un fișier precedent / următor.În modul Meniu, apasăți pentru a selecta un element de meniu precedent / următor.
Resetare Dacă dispozitivul nu răspunde, apasă pentru a-l reseta.

Notă:

• Specificațiile se pot modifica datorită actualizărilor.
• Bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă; sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.

Funcții dispozitiv

Formatare Card SD	Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.
Înregistrare	Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul OK pentru a opri înregistrarea. Apasă OK din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.
Capture	În modul Înregistrare (STBY), apasă butonul Mod pentru a intra în Capture, apoi apasă OK pentru a face o poză (va fi salvată automat).
Playback	În modul Înregistrare (STBY), apăsați de două ori butonul Mod pentru a intra în modul Playback; apăsați butoanele Up și Down pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. În timpul redării, apăsați OK pentru a întrerupe / anula; apăsați tastele Up și Down pentru a derula înainte / înapoi.
Înregistrare în loop	Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascríse în ordinea în care au fost create.
Intervalul de înregistrare	Parametrii de înregistrare: 100 ms - înregistrare la 10 cadre pe secundă (cps), 200 ms - înregistrare 5 cps, 500 ms - înregistrare 2 cps. Este disponibilă numai redarea rapidă a unei înregistrări (30 cps). Redarea normală nu este posibilă.
Detectare a mișcării	Atunci când un obiect este în mișcare, dispozitivul va începe automat înregistrarea. Dacă obiectul nu se mișcă mai mult de 20 secunde, înregistrarea se oprește.
Înregistrează audio înregistrați video cu sau fără sunet.
Blocare fișier	În modul Playback, selectează un fișier, apasă pe Meniu și selectează Protect, apoi Lock Current sau Lock All. Selectează Unloc Current / Unlock All pentru a înlătura protecția.
Ștampilă Alege o șt	stampilă pentru adăugare în înregistrările video.
G-senzor	Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.
Monitor parcare	În modul de închidere, dacă este detectată o vibrație, dispozitivul va porni automat și va începe să înregistreze. Fișierul va fi protejat/blocat.
Baterie	Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Când indicatorul roșu devine verde, înseamnă că bateria e plină.
Opriți monitorul	Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.
Conexiune USB *	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.

* Această funcție este disponibilă numai în versiunea de firmware 20200506_AC54 și o versiune ulterioară.

NAVITEL

NAVITEL RC2 DUAL

Camera din spate

Cu ajutorul camerei din spate puteți obține o imagine de înaltă rezoluție în spatele mașinii dvs. pentru parcarea sau înregistrarea în siguranță în timpul conducerii. Tehnologia modernă de înregistrare dublă permite salvarea înregistrărilor atât în față, cât și în spatele mașinii, pentru a remedia orice situație neprevăzută.

Instalarea camerei spate

1. Instalati camera pe geamul din spate în interiorul maşinii și reglati unghiul de vizualizare.

2. Trageți cablul prin cabină / habitaclu.

3. Conectați cablul la portul camerei din spate.

Notă: Se recomandă insistent ca lucrările de instalare a camerei să fie efectuate de personal calificat, având competențele necesare. Cablarea poate necesita unelte speciale sau atașamente. Asigurați-vă că aceste lucrări sunt efectuate în siguranță.

NAVITEL s.r.o. declară prin prezenta că NAVITEL RC2 DUAL este compatibil cu Directiva EMC 2014/30/EU. Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet: www.navitel.cz/ro/declaration_of_conformity/rc2dual

1. Port pentru cablu video

2. Indicator LED (de lucru)
