Typ produktu	Kamera samochodowa
Marka	Navitel
Model	RC2 DUAL
Wyświetlacz	2" TFT, 320×240 pikseli
Procesor	AC5401
Sensor kamery	GC2053 (noktowizja)
Rozdzielczość wideo	1920×1080 @ 30 kl./s
Format nagrywania	MOV (H.264)
Rozdzielczość zdjęć	12 MP (zdjęcie)
Kąt widzenia	140°
Obiektyw	Szklany 4-warstwowy
Tylna kamera	Tak, HD (w zestawie)
Obsługa pamięci	microSD do 64 GB (klasa 10 lub wyższa)
Złącze USB	micro-USB 2.0
Bateria	100 mAh, 3,7 V
Zasilanie	5 V, 1 A
Mikrofon / Głośnik	Tak
Czujnik G	Tak
Monitor parkingowy	Tak (wykrywanie wibracji)
Nagrywanie w pętli	Tak
Wykrywanie ruchu	Tak
Języki	Angielski, Czeski, Niemiecki, Estoński, Węgierski, Łotewski, Litewski, Polski, Rumuński, Rosyjski, Słowacki, Ukraiński
Temperatura pracy	0°C do +35°C
Temperatura przechowywania	+5°C do +45°C

Często zadawane pytania - RС2 DUAL Navitel

Jak sformatować kartę microSD w Navitel RC2 DUAL?

Przejdź do Menu, wybierz Formatuj kartę SD i potwierdź. Urządzenie sformatuje kartę. Użyj szybkiej karty microSD (klasa 10 lub wyższa) o pojemności od 8 do 64 GB.

Czy mogę używać kamery bez karty pamięci?

Nie, do nagrywania wymagana jest karta microSD. Bez niej urządzenie nie może przechowywać filmów ani zdjęć.

Jak zamontować tylną kamerę?

Zamontuj tylną kamerę na tylnej szybie wewnątrz samochodu, przeprowadź kabel przez kabinę i podłącz go do portu tylnej kamery w kamerze samochodowej. Zalecana jest profesjonalna instalacja w celu bezpiecznego prowadzenia kabla.

Czy urządzenie obsługuje nagrywanie w pętli?

Tak, posiada funkcję Nagrywanie w pętli. Gdy karta pamięci jest pełna, najstarsze niezabezpieczone pliki są automatycznie nadpisywane.

Jak zablokować plik wideo, aby zapobiec usunięciu?

Podczas nagrywania naciśnij przycisk Tryb, aby zablokować bieżący plik (pojawi się ikona klucza). W trybie odtwarzania wybierz plik, naciśnij Menu, wybierz Chroń, a następnie Zablokuj bieżący lub Zablokuj wszystkie.

Jaka jest funkcja czujnika G?

Czujnik G automatycznie blokuje bieżący film, jeśli pojazd doświadczy nagłego uderzenia, chroniąc plik przed nadpisaniem.

Jak działa monitor parkingowy?

Gdy urządzenie jest wyłączone, jeśli wykryta zostanie wibracja, automatycznie włącza się i rozpoczyna nagrywanie. Nagrany plik jest chroniony (zablokowany), aby zapobiec nadpisaniu.

Czy mogę nagrywać bez dźwięku?

Tak. W trybie nagrywania (STBY/REC) naciśnij przycisk W dół, aby włączyć lub wyłączyć mikrofon.

Jak wyczyścić obiektyw?

Wyłącz urządzenie. Użyj miękkiej, suchej szmatki. Nie używaj chemikaliów ani detergentów i unikaj dotykania obiektywu palcami.

Co zrobić, jeśli urządzenie się zawiesi?

Użyj spinacza, aby nacisnąć przycisk Reset. Spowoduje to ponowne uruchomienie urządzenia.

INSTRUKCJA OBSŁUGI RС2 DUAL Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL RC2 DUAL to wielofunkcyjny rejestrator, który nagrywa w rozdzielczości Full HD. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

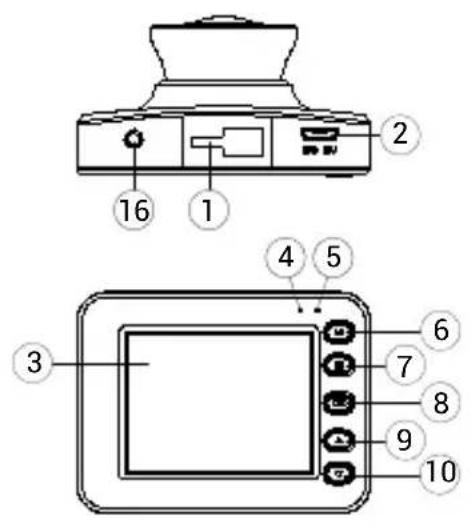

Wygląd Zewnętrzny

PL

1. Uchwyt
2. Gniazdo micro-USB
3. Wyświetlacz
4. Dioda LED (nagrywanie)
5. Dioda LED (bateria)
6. Mode
7. Menu
8. OK
9. Góra
10. Dół

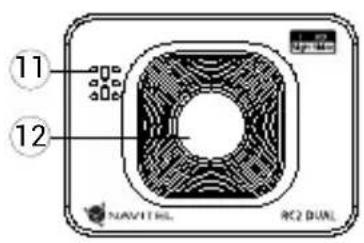

11. Głośnik
12. Obiektyw
13. Slot na karty microSD
14. Reset
15. Mikrofon
16. Port tylnej kamery

Parametry techniczne

Procesor AC5401
Wyświetlacz 2", 320×240, TFT
Sensor GC2053 (night vision)
Format nagrywania MOV (H.264)
Rozdzielczość wideo 1920×1080, 30 fps
Format zdjęcia JPG
Rozdzielczość zdjęcia 12 MP
Kąt nagrywania 140°
Rodzaj soczewki 4-warstwowe szkło
Kamera tylna Tak, HD
Pamięć Karta microSD
Pojemność karty microSD Max	64 GB

USB micro-USB 2.0
Bateria 100 mAh, 3.7 V
Zasilanie 5 V, 1 A
Mikrofon / głośnik Tak
Język	angielski, czeski, estoński, litewski, łotewski, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski

Uwaga: specyfikacje mogą ulec zmianie ze względu na aktualizacje.

Instalacja

1. Włóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i/lub karty SD, nie wkładaj i nie usuwaj karty SD podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę SD i wybierz Tak.

• Zamontuj uchwyt i umieść urządzenie na przedniej szybie.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę do urządzenia poprzez port micro-USB.
• Ustaw odpowiednio obiektyw kamery.
• Włącz zasilanie, sprawdź, czy urządzenie jest poprawnie zainstalowane. Jeśli urządzenie zostało odpowiednio zainstalowane, dioda będzie świecić na czerwono. Gdy silnik zostanie włączony, urządzenie zacznie automatycznie nagrywać (będzie migać niebieska dioda).

Środki ostrożności

• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Umieść urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

1

2

Przycisk	Funkcje
	W trybie Kamery (STBY) naciśnij, aby przełącać się między trybami Kamery, Aparatu i Odtwarzania.W trybie Kamery (REC) naciśnij, aby zablokować plik (zabezpieczony plik nie może zostać usunięty lub nadpisany).W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	Naciśnij, aby otworzyć Menu.W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć / wyłączyć urządzenie.W trybie Kamery (STBY) naciśnij, aby rozpocząć nagrywanie.W trybie Kamery (REC) naciśnij, aby zatrzymać nagrywanie.W trybie Aparatu naciśnij, aby zrobić zdjęcie.W trybie Odtwarzania naciśnij, aby wybrać plik lub zatrzymać / wznowić wideo.W trybie Menu naciśnij, aby wybrać dany element menu.
	W trybie Kamery (STBY / REC) naciśnij W górę, aby przełącać tryby pełnoekranowe kamery głównej lub tylnej.W trybie Kamery (STBY / REC) naciśnij Dół, aby włączyć lub wyłączyć mikrofon.W trybie Odtwarzania naciśnij, aby wybrać poprzedni / kolejny plik.W trybie Menu naciśnij, aby wybrać poprzedni / kolejny element menu.
Reset	Jeśli urządzenie nie reaguje, naciśnij, aby je zrestartować.

Uwaga:

• Specyfikacje, funkcje, layout i zawartość opakowania urządzenia mogą być modyfikowane przez producenta bez uprzedniego informowania.
• Wbudowana bateria przeznaczona jest tylko do nagrania niepożądanego zdarzenia w trybie parkingowym i wyłączania urządzenia w prawidłowy sposób po wyłączeniu zasilania; aby zapewnić pełną funkcjonalność urządzenia w każdym trybie, wymagane jest stałe podłączenie zasilania.

Funkcje urządzenia

Formatuj kartę SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Kamera	Podłącz urządzenie do zewnętrznego źródła zasilania, a nagrywanie rozpocznie się automatycznie (niebieska migająca dioda). Naciśnij OK, aby zakończyć nagrywanie. Ponownie naciśnij OK, aby nagrać kolejny film. Każdy film zostanie automatycznie zapisany.
Aparat	W trybie Kamery (STBY) naciśnij Mode, aby przejść do trybu Aparatu, naciśnij OK, aby zrobić zdjęcie (zdjęcie zostanie automatycznie zapisane).
Odtwarzanie	W trybie Kamery (STBY) naciśnij dwukrotnie przycisk Mode, aby przejść do trybu Odtwarzania; naciśnij Góra / Dół, aby zaznaczyć pliki; naciśnij OK, aby odtworzyć plik. Podczas odtwarzania naciśnij OK, aby zatrzymać / wznowić odtwarzanie; naciskaj klawisze Góra / Dół, aby przewinąć do przodu / do tyłu.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia (opcje „Czas trwania klipu”, „Nagrywanie w pętli”). Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Nagrywanie w interwale	Ustawienia nagrywania: 100 ms – nagrywanie z prędkością 10 klatek na sekundę (fps), 200 ms – nagrywanie w 5 fps, 500 ms – nagrywanie w 2 fps. Nagrywanie w celu szybkiego odtwarzania (30 kl./s). Normalne odtwarzanie nie jest dostępne.
Wykrywania ruchu	Gdy obiekt się poruszy, urządzenie rozpocznie nagrywanie automatycznie cznie. Jeżeli obiekt nie porusza się dłużej niż 20 sekund, nagrywanie zostanie zatrzymane.
Dźwięk wideo Nagrywanie wideo z dźwiękiem lub bez.
Plik chroniony	W trybie Kamery (REC) naciśnij Mode, aby zablokować bieżący plik. W trybie Odtwarzania wybierz plik, naciśnij Menu i wybierz Zabezpiecz, a następnie Zablokuj bieżący lub Zablokuj wszystko. Zablokowane pliki nie mogą być usunięte lub zastąpione. Wybierz Odblokuj bieżący lub Odblokuj wszystko aby usunąć ochronę.
Datownik Ta funkcja	pozwala włączyć lub wyłączyć oznaczenie nagrywanej sekwencji aktualną datą urządzenia.
G-sensor Jeżeli pojazd	zostanie uderzony, rejestrator automatycznie zablokuje bieżący film.
Tryb parkingowy	W przypadku wykrycia drgań kiedy urządzenie jest wyłączone, włączy się ono automatycznie i rozpocznie nagrywanie. Plik zostanie zabezpieczony (zablokowany).
Ładowanie baterii	Czerwony wskaźnik baterii świeci się, gdy urządzenie podłączone jest do zewnętrznego źródła zasilania. Czerwone światło staje się zielone, że bateria jest pełna.
Wygaszacz LCD	Urządzenie może automatycznie wyłączyć ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w Menu. Domyślnie wyłączone.
Łącze USB *	Podczas podłączania urządzenia do komputera za pomocą kabla USB pojawią się dwie opcje połączenia:1) Mass Storage: odtwarzanie, kopiowanie i usuwanie plików.2) Record: tryb standardowy.

* Ta funkcja jest dostępna tylko w wersji oprogramowania układowego 20200506_AC54 i wyższej.

Tylna kamera

Kamera cofania pozwala uzyskać obraz o wysokiej rozdzielczości, pokazujący co dzieje się za samochodem w celu np. bezpiecznego parkowania pojazdu. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

Instalacja tylnej kamery

1. Zainstaluj kamerę na tylnej szybie samochodu i dostosuj kąt nagrywania.
2. Umieść przewód w podsufitce.
3. Podłącz przewód do portu kamery cofania.

Uwaga. Zaleca się, aby instalacja kamery została wykonana przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, że wykonanie tych czynności będzie bezpieczne.

PL

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL RC2 DUAL jest zgodne z Europejską dyrektywą EMC 2014/30/EU.

Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym: www.navitel.cz/pl/declaration_of_conformity/rc2dual

Uwaga: specyfikacje mogą ulec zmianie ze względu na rozbudowę.
