Typ produktu	Palubní kamera
Značka	Navitel
Model	RC2 DUAL
Displej	2" TFT, 320×240 pixelů
Procesor	AC5401
Snímač kamery	GC2053 (noční vidění)
Rozlišení videa	1920×1080 @ 30 fps
Formát záznamu	MOV (H.264)
Rozlišení snímku	12 MP (foto)
Úhel záběru	140°
Objektiv	4vrstvé sklo
Zadní kamera	Ano, HD (součástí)
Podpora úložiště	microSD až 64 GB (třída 10 nebo vyšší)
USB konektor	micro-USB 2.0
Baterie	100 mAh, 3,7 V
Napájení	5 V, 1 A
Mikrofon / reproduktor	Ano
G-senzor	Ano
Parkovací monitor	Ano (detekce vibrací)
Smyčkové nahrávání	Ano
Detekce pohybu	Ano
Jazyky	Angličtina, Čeština, Němčina, Estonština, Maďarština, Lotyština, Litevština, Polština, Rumunština, Ruština, Slovenština, Ukrajinština
Provozní teplota	0 °C až +35 °C
Skladovací teplota	+5 °C až +45 °C

Často kladené otázky - RС2 DUAL Navitel

Jak naformátovat microSD kartu v Navitel RC2 DUAL?

Přejděte do nabídky, vyberte Formátovat SD kartu a potvrďte. Zařízení kartu naformátuje. Použijte vysokorychlostní microSD kartu (třída 10 nebo vyšší) s kapacitou mezi 8 a 64 GB.

Mohu použít palubní kameru bez paměťové karty?

Ne, pro nahrávání je vyžadována microSD karta. Bez ní zařízení nemůže ukládat videa ani fotografie.

Jak nainstalovat zadní kameru?

Upevněte zadní kameru na zadní okno uvnitř vozu, veďte kabel kabinou a připojte jej k portu zadní kamery na palubní kameře. Pro bezpečné vedení kabelu se doporučuje profesionální instalace.

Podporuje zařízení smyčkové nahrávání?

Ano, má Smyčkové nahrávání. Když je paměťová karta plná, nejstarší nechráněné soubory jsou automaticky přepsány.

Jak zamknout video soubor proti smazání?

Během nahrávání stiskněte tlačítko Režim pro zamknutí aktuálního souboru (objeví se ikona klíče). V režimu přehrávání vyberte soubor, stiskněte Menu, vyberte Chránit, poté Zamknout aktuální nebo Zamknout vše.

Jaká je funkce G-senzoru?

G-senzor automaticky zamkne aktuální video, pokud vozidlo zaznamená náhlý náraz, čímž chrání soubor před přepsáním.

Jak funguje parkovací monitor?

Když je zařízení vypnuté, pokud je detekována vibrace, automaticky se zapne a začne nahrávat. Nahraný soubor je chráněn (zamknut), aby se zabránilo přepsání.

Mohu nahrávat bez zvuku?

Ano. V režimu nahrávání (STBY/REC) stiskněte tlačítko Dolů pro zapnutí nebo vypnutí mikrofonu.

Jak vyčistit objektiv?

Vypněte zařízení. Použijte měkký suchý hadřík. Nepoužívejte chemikálie ani čisticí prostředky a nedotýkejte se objektivu prsty.

Co dělat, když zařízení zamrzne?

Pomocí kancelářské sponky stiskněte tlačítko Reset. Tím se zařízení restartuje.

NÁVOD K OBSLUZE RС2 DUAL Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL RC2 DUAL je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

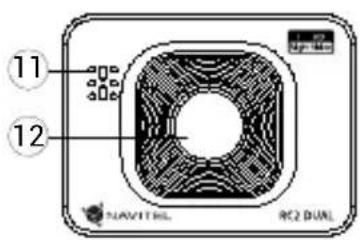

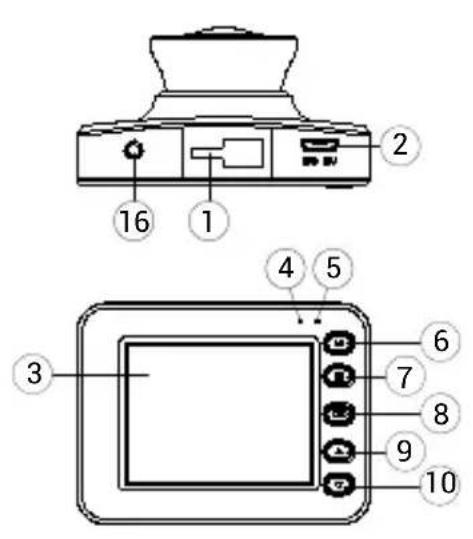

Vnější vzhled

1. Uchycení držáku
2. Port micro-USB
3. Displej
4. Indikátor nahrávání
5. Indikátor stavu baterie
6. Režim
7. Menu
8. OK
9. Nahoru
10. Dolů
11. Reproduktor
12. Objektiv
13. Slot microSD
14. Reset
15. Mikrofon
16. Port pro zadní kameru

Specifikace

Čip AC5401
Displej 2", 320×240, TFT
Kamera senzor GC2053 (night vision)
Formát záznamu videa MOV (H.264)
Rozlišení videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlišení obrazu 12 MP
Úhel záběru 140°
Typ objektivu 4-vrstvá skleněná čočka
Zadní kamera Ano, HD
Úložiště microSD karta
Kapacita microSD karty Max. 64 GB

USB micro-USB 2.0
Baterie 100 mAh, 3.7 V
Napájení 5 V, 1 A
Mikrofon / reproduktor	Ano
Jazyk	čeština,němčina,estonština,angličtina,maďarština,lotyština,litevština,polština,rumunština,ruština,slovenština,ukrajinština

Poznámka: specifikace se může změnit v případě novější verze zařízení.

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.
- Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdte.

1. Připevněte držák se zařízením na čelní sklo.
2. Připojte adaptér do zásuvky zapalovače.
3. Připojte micro-USB konec adaptéru k zařízení.
4. Nastavte pozici kamery.
5. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

Tlačítko Funkce
	V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek a Galerie.V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro výběr dalšího menu.
	Stiskněte pro vstup do Menu.V režimu Menu stiskněte pro výběr dalšího menu.
	Stiskněte a po dobu 3 sekund podržte k zapnutí / vypnutí zařízení.V režimu Záznam (STBY) stiskněte pro začátek nahrávání.V režimu Záznam (REC) krátce stiskněte pro ukončení nahrávání.V režimu Snímek stiskněte pro pořízení snímku.V režimu Galerie stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.V režimu Menu stiskněte pro výběr položky v menu.
	V režimu Záznam (STBY / REC) stiskněte Nahoru propřepínání mezi režimy celé obrazovky hlavní nebo zadní kamery.V režimu Záznam (STBY / REC) stiskněte tlačítko Dolů pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).V Menu stiskněte pro výběr následující / předchozí položky v menu.V Menu stiskněte pro výběr následující / předchozí souboru.
Reset Pokud zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Poznámka:

• Specifikace, funkce, rozvržení a obsah balení zařízení může výrobce změnit bez předchozího upozornění.
• Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost "Formátovat SD kartu" a potvrděte ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek	Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Režim pro přechod do režimu Snímek, stisknutím lačítka OK pořídite snímek, který se automaticky uloží.
Galerie	Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Režim pro přechod do režimu Galerie, pomocí tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru a Dolů prorychlý posun vpřed / vzad.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Intervalový záznam	Parametry nahrávání: 100 ms - nahrávání rychlosti 10 snímků za sekundu (fps), 200 ms - nahrávání 5 snímků za sekundu, 500 ms - 2 snímky za sekundu. Nahrávání pro rychlé přehrávání (30 fps). Normální přehrávání není k dispozici.
Detekce pohybu	Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb déle než 20 sekund, záznam se automaticky zastaví.
Audio záznam Nahrávání	video se zvukem nebo beze zvuku.
Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Režim k zamknutí souboru. Stiskněte tlačítko znovu pro odemknutí souboru. V režimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte budto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.
Vodoznak Tato funkce přidá vodoznak data nebo loga zařizení do záznamu.
G-sensor Při nárazu	vozidla zařizení automaticky uzamkne a uloží aktuální video.
Parkovací režim	V případě, že je zařizení vypnuté a zaregistruje vibrace, zařizení se automaticky zapne a začne nahrávat. Soubor bude automaticky uzamčen.
Napájení baterie	Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení. Pokud je baterie zařizení plně nabita, červená kontrolka zezelená.
Spořič obrazovky	Zařizení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spoříče obrazovky.
USB-připojení *	Při připojení zařizení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim.

* Tato funkce je k dispozici pouze ve verzi firmwaru 20200506_AC54 a vyšší.

Zadní kamera

Díky zadní kameře získáte přehled o situaci za Vaším vozidlem při jízdě i parkování. Moderní technologie dvojitého záznamu umožňuje nahrávat záznamy před vozidlem i za vozidlem a zachytit tak všechny nepředvídatelné situace.

Instalace zadní kamery

1. Namontujte fotoaparát na zadní okno uvnitř automobilu a upravte úhel záběru.
2. Protáhněte kabel podél střechy.
3. Připojte kabel k zadní kameře.

Poznámka: Doporučujeme, aby práce s instalací a připojením kamery prováděla kvalifikovaná osoba s potřebnými znalostmi. Instalace kabelu může vyžadovat speciální nástroje nebo zařízení. Ujistěte se, že jsou tyto práce bezpečné.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL RC2 DUAL je kompatibilní se směrnící EMC 2014/30/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese: www.navitel.cz/cz/declaration_of_conformity/rc2dual

1. Port pro video kabel
2. Indikátor práce
