RС2 DUAL - Caméra auto Navitel - Безкоштовний посібник користувача

Тип пристрою	Відеореєстратор
Бренд	Навітел
Модель	RC2 DUAL
Дисплей	2" TFT, 320×240 пікселів
Процесор	AC5401
Сенсор камери	GC2053 (нічний режим)
Роздільна здатність відео	1920×1080 @ 30 кадрів/с
Формат запису	MOV (H.264)
Роздільна здатність фото	12 Мп (фото)
Кут огляду	140°
Об'єктив	4-шарове скло
Задня камера	Так, HD (в комплекті)
Підтримка пам'яті	microSD до 64 ГБ (Class 10 або вище)
Роз'єм USB	micro-USB 2.0
Акумулятор	100 мАг, 3.7 В
Вхід живлення	5 В, 1 А
Мікрофон / Динамік	Так
G-сенсор	Так
Паркувальний монітор	Так (виявлення вібрації)
Циклічний запис	Так
Детекція руху	Так
Мови	Англійська, Чеська, Німецька, Естонська, Угорська, Латвійська, Литовська, Польська, Румунська, Російська, Словацька, Українська
Робоча температура	від 0°C до +35°C
Температура зберігання	від +5°C до +45°C

Часті запитання - RС2 DUAL Navitel

Як відформатувати карту microSD у Navitel RC2 DUAL?

Перейдіть до меню, виберіть Форматувати SD-карту і підтвердьте. Пристрій відформатує карту. Використовуйте високошвидкісну карту microSD (Class 10 або вище) ємністю від 8 до 64 ГБ.

Чи можна використовувати відеореєстратор без карти пам'яті?

Ні, для запису необхідна карта microSD. Без неї пристрій не може зберігати відео або фото.

Як встановити задню камеру?

Встановіть задню камеру на заднє скло всередині автомобіля, проведіть кабель через салон і підключіть його до порту задньої камери на відеореєстраторі. Рекомендується професійне встановлення для безпечного прокладання кабелю.

Чи підтримує пристрій циклічний запис?

Так, він має Циклічний запис. Коли карта пам'яті заповнена, найстаріші незахищені файли автоматично перезаписуються.

Як заблокувати відеофайл, щоб запобігти видаленню?

Під час запису натисніть кнопку Mode, щоб заблокувати поточний файл (з'явиться значок ключа). У режимі відтворення виберіть файл, натисніть Меню, виберіть Захист, потім Заблокувати поточний або Заблокувати всі.

Для чого потрібна функція G-сенсора?

G-сенсор автоматично блокує поточне відео, якщо автомобіль зазнає різкого удару, захищаючи файл від перезапису.

Як працює паркувальний монітор?

Коли пристрій вимкнено, якщо виявлено вібрацію, він автоматично вмикається та починає запис. Записаний файл захищений (заблокований) від перезапису.

Чи можу я записувати без звуку?

Так. У режимі запису (STBY/REC) натисніть кнопку Вниз, щоб увімкнути або вимкнути мікрофон.

Як чистити об'єктив?

Вимкніть пристрій. Використовуйте м'яку суху тканину. Не використовуйте хімікати або миючі засоби та уникайте дотику пальців до об'єктива.

Що робити, якщо пристрій завис?

Скористайтеся скріпкою, щоб натиснути кнопку Скидання. Це перезапустить пристрій.

ПОСІБНИК КОРИСТУВАЧА RС2 DUAL Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL RC2 DUAL - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

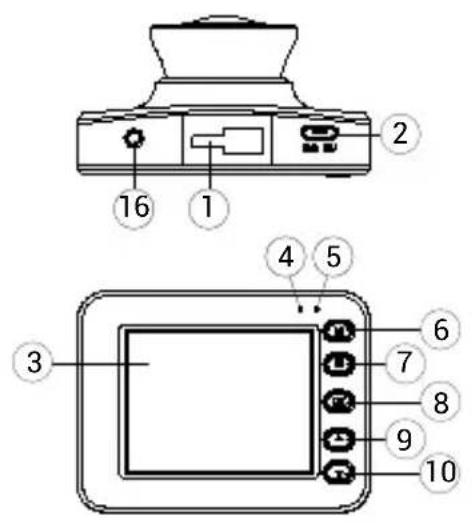

Зовнішній вигляд пристрою

1. Кріплення
2. Po3'εm micro-USB
3. Дисплей
4. LED індикатор (запис)
5. LED індикатор ( акумулятор )
6. Режим
7. Меню
8. OK
9. Bropy
10. Вниз
11. Динамік
12. Об'єктив
13. Слот microSD
14. Скидання
15. Мікрофон
16. Роз'єм для задньої камери

Технічні характеристики

Процесор AC5401
Дисплей 2", 320×240, TFT
Сенсор камери GC2053 (night vision)
Формат відео MOV (H.264)
Роздільна здатність відео 1920×1080, 30 fps
Формат зображення JPG
Роздільна здатність фото 12 Мп
Кут огляду 140°
Об'єктив 4 лінзи зі скла
Задня камера Так, HD
Пам'ять microSD карта
Об'єм microSD-карти до 64 Гбайт

USB micro-USB 2.0
Акумулятор 100 мА·г, 3.7 В
Живлення 5 В, 1 А
Мікрофон / динамік	€
Мови	англійська,естонська,латвійська,литовська,німецька,польська,російська,румунська,словацька,угорська,українська,чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-64 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм micro-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
- Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
- Не піддавайте пристрій сильному механічному впливу.
- Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
- Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
- Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
- Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
- Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопка Функції
	У режимі Відеозапис (STBY), натисніть, щоб переключитися між режимами Відеозапис, Фотозйомка та Відтворення.У режимі Відеозапис (REC), натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У Меню, натисніть, щоб вибрати наступний розділ меню.
	Натисніть, щоб перейти в Меню налаштувань пристрою.У Меню, натисніть, щоб вибрати наступний розділ меню.
	Натисніть і утримуйте 3 секунди для увімкнення / вимкнення пристрою.У режимі Відеозапис (STBY), натисніть для початку запису.У режимі Відеозапис (REC), натисніть, щоб зупинити запис.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити / продовжити перегляд.У Меню, натисніть, щоб вибрати пункт меню.
	У режимі Відеозапис (STBY / REC) натисніть Вгору, щоб переключитися між повноекранними режимами основний або задньої камери.У режимі Відеозапис (STBY / REC), натисніть Вниз, щоб вимкнути / увімкнути мікрофон.У режимі Відтворення, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка:

• Технічні характеристики, функціонал, комплектація і зовнішній вигляд пристмроожюу ть бути змінені виробником без попереднь ого повідомлення.
• Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис (STBY), натисніть кнопку Режим, щоб потрапити в режим Фотозйомка, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.
Відтворення	У режимі Відеозапис (STBY), двічі натисніть кнопку Режим, щоб потрапити в режим Відтворення. Виберіть файл за допомогою кнопок Вгору / Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити / продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вгору / Вниз.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Інтервальна зйомка	Параметри зйомки: 100 мс – зйомка з частотою 10 кадрів в секунду (к/с), 200 мс – зйомка 5 к/с, 500 мс – запис 2 к/с. Запис відтворюється прискорено (30 к/с). Звичайне відтворення недоступно.
Детектор руху	У режимі парковки також доступна функція детектора руху (вимкнена за замовчуванням). У розділі Запис відео оберіть Записати рух. При виявленні об'єкта, що рухається, пристрій автоматично почне запис. Якщо об'єкт не рухається більше 20 секунд, запис припиниться.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відтворення,виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всіфайли. Захищені файли не можуть бути видалені або перезаписані.
Штамп Ця функція додає до відеозапису дату і / або логотип пристрою.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис.Файл записибуе заблокований.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповненнябатареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можнавибрати часовий інтервал автоматичного вимкнення екрану.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

UA

* Ця функція доступна тільки у версії прошивки 20200506_AC54 і вище.

NAVITEL

NAVITEL RC2 DUAL

Камера заднього виду

За допомогою задньої камери ви можете отримати зображення високої роздільної здатності позаду вашего автомобіля для безпечного паркування або запису під час руху. Сучасна технологія подвійного запису дозволяє зберігати зображення як попереду, так і позаду автомобіля для реєстрації будь-якої непередбаченої ситуації.

Установка камери заднього виду

1. Встановіть камеру на заднє скло всередині автомобіля і відрегулюйте кут огляду.
2. Прокладіть кабель по салону.
3. Приєднайте кабель до роз'єму камери заднього виду.

Примітка: Наполегливо рекомендується роботи по установці камери проводити кваліфікованим персоналом, що має необхідні навички. Для прокладки кабелю можуть знадобитися спеціальні інструменти або пристосування. Переконайтеся в безпеці цих робіт.

1. Роз'єм для відеозв'язку
2. LED індикатор ( роботи)

UA

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL RC2 DUAL.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Dongguan Digi-in Digital Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
