MR250 - Caméra auto Navitel - Bezplatný návod na obsluhu

Typ produktu	Kamera na palubnú dosku auta
Značka	Navitel
Model	MR250
Rozmery (Š x V x H)	6.4 x 5.2 x 3.8 cm
Hmotnosť	pribl. 60 g
Napájanie	12-24 V DC cez adaptér do zapaľovača cigariet
Batéria	Vstavaná dobíjacia Li-Ion batéria (200 mAh)
Rozlíšenie záznamu	Full HD 1920x1080p @ 30 fps
Uhol objektívu	170° širokouhlý
Obrazový snímač	CMOS 2 MP
Nočné videnie	6 infračervených LED diód na nahrávanie pri slabom osvetlení
G-senzor	Vstavaný 3-osový gravitačný senzor na detekciu udalostí
Slučkové nahrávanie	Áno, s nastaviteľnou dĺžkou klipu (1/3/5 min)
Úložisko	MicroSD karta do 32 GB (trieda 10 alebo vyššia)
Displej	2,0-palcový farebný TFT LCD
Pripojenie	Mini USB 2.0, AV výstup
Montáž	Súčasťou je prísavka a lepiaca podložka
Hlavné funkcie	Nahrávanie videa, fotografovanie, uzamknutie udalostí, parkovací monitor (s voliteľnou pevnou kabelážou)
Údržba	Čistite šošovku mikrovláknovou handričkou; formátujte microSD kartu mesačne
Bezpečnosť	Počas jazdy neobsluhujte; bezpečne namontujte, aby nedošlo k zakrytiu výhľadu
Náhradné diely a opraviteľnosť	Kontaktujte podporu Navitel pre náhradné diely; zariadenie nie je určené na opravu používateľom
Všeobecné informácie	Podpora jazykov: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Často kladené otázky - MR250 Navitel

Ako nainštalovať kameru Navitel MR250 do auta?

Vyčistite oblasť čelného skla, pripevnite prísavku alebo lepiacu podložku, pripojte napájací kábel k 12V adaptéru, veďte kábel pozdĺž stropnej lišty a nastavte uhol kamery tak, aby zaberala cestu.

Aký typ pamäťovej karty podporuje MR250?

Podporuje MicroSD karty do 32 GB, trieda 10 alebo vyššie pre plynulé nahrávanie.

Ako aktivovať parkovací režim?

Parkovací režim vyžaduje voliteľnú pevnú kabeláž. Pripojte súpravu ku konštantnému napájaniu. Kamera automaticky prejde do parkovacieho režimu, keď je zapaľovanie vypnuté, a zaznamenáva udalosti spustené G-senzorom.

Ako funguje G-senzor a ako môžem nastaviť citlivosť?

Vstavaný G-senzor detekuje náhly náraz alebo pohyb. Keď sa spustí, aktuálny klip sa uzamkne a chráni pred vymazaním. Citlivosť je možné nastaviť v nastaveniach (nízka, stredná, vysoká).

Môžem používať kameru počas nabíjania?

Áno, kamera funguje a nahráva, keď je pripojená k napájaciemu adaptéru. Vstavaná batéria slúži iba ako záloha počas krátkych výpadkov napájania.

Ako naformátovať pamäťovú kartu?

Prejdite do ponuky nastavení na kamere, vyberte 'Formátovať' a potvrďte. Kartu vždy naformátujte pred prvým použitím a pravidelne, aby ste zachovali výkon.

Čo mám robiť, ak sa kamera nezapne?

Skontrolujte napájacie pripojenie: uistite sa, že adaptér je zapojený a kábel je bezpečný. Skúste nabiť batériu cez USB počítača. Ak stále nereaguje, resetujte kameru vložením kancelárskej sponky do otvoru na reset.

Ako nastaviť dátum a čas?

V ponuke nastavení vyberte 'Dátum/Čas' a upravte pomocou tlačidiel. Časová pečiatka je vložená do videosúboru.

Ako preniesť videá do počítača?

Vyberte MicroSD kartu a vložte ju do čítačky kariet, alebo pripojte kameru k počítaču cez USB kábel (režim hromadného úložiska). Skopírujte súbory z priečinka DCIM.

Podporuje MR250 slučkové nahrávanie?

Áno, slučkové nahrávanie je predvolene zapnuté. Keď je karta plná, staršie súbory sú prepísané. Chránené súbory (uzamknutia udalostí) nie sú nikdy prepísané.

NÁVOD NA OBSLUHU MR250 Navitel

NAVITEL MR250 DVR je multifunkčný digitálny video rekordér s mnohými funkciami a vlastnosťami, ktoré sú popísané v tejto užívatelškej príručke. Pred použitím zariadenia si prosím starostlivo prečítajtetúto príručku a uchovajte ju na neskoršie použitie.

Vonkajší vzhľad

1. Reproduktor
2. Upevnenie
3. Mikrofón
4. microSD port
5. Port pre zadnú kameru
6. Mini-USB port

7. Reset

8. Kamera

9. Menu
10. Dole
11. OK
12. Nahor
13. Zapnutie/vypnutie

Tlačidlá

Tlačidko	Funkcie
OK	V režimeVideo stlačte pre začiatok nahrávania videa; stlačte znova pre zastavenie nahrávania videa.V režimeSnímok stlačte pre vytvorenie snímku.V režimeGaléria stlačte pre výber súboru alebo pre pozastavenie a znovu spustenie videa. Držte tlačidlo na 3 sekundy pre výber medzi súbormi z prednej/zadnej kamery.V hlavnom menu stlačte pre výber položky alebo súboru.
Menu	Stlačte pre vstup do menu s nastavením jednotlivých režimov. Stlačte znovu pre vstup do menu s nastavením zariadenia.Stlačte a po dobu 3 sekúnd podržte pre prepnutie medzi režimamiVideo, Snímok a Galéria.Stlačte pre opustenie akéhokol'vek menu.V režimeVideo stlačte tlačidko Nadol pre uzamknutie aktuálneho súboru (zamknuté súbory nemôžu byť zmazané ani prepísané).
Zapnutie/vypnutie	Stlačte a po dobu 3 sekúnd podržte pre zapnutie alebo vypnutie zariadenia.Krátko stlačte pre zapnutie / vypnutie obrazovky.
Nahor/Nadol	V hlavnom menu stlačte pre označenie nasledujúcej/predchádzajúcej položky alebo súboru.V režimeVideo stlačte tlačidlo Nadol pre zapnutie / vypnutie mikrofónu (nahrávanie zvuku).V režimeVideo stlačte tlačidlo Nahor pre zobrazenie / skrytie obrazovky zadnej kamery.
Reset Pokial'	zariadenie neodpovedá, stlačte tlačidko reset pre resetovanie zariadenia.

Poznámka: Vstavaná batéria je určená iba pre núdzové záznamy v režime parkovania a pre správne vypnutie zariadenia po odpojení napájania. Pre plnú prevádzku v akomkol'vek režime je nutné konštantné pripojenie k napájaniu.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL MR250 je kompatibilné so smernicou EMC 2014/30/EÚ. Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/mr250

NAVITEL

Špecifikácia

Čip MSTAR MSC8328
Displej 5” IPS
Formát záznamu videa MOV
Rozlíšenie videa	1080 FHD 1920x1080P/30 fps
Formát snímku JPG
Rozlíšenie snímku 2048x1536
Úložisko microSD karta
Kapacita microSD karty max. 64 GB
USB mini-USB 2.0

Poznámka: špecifikácia sa môže zmenit v prípade novších verzií zariadení.

Funkcie zariadenia

Formátovanie SD karty Formátovanie karty microSD v autokamere je potrebné pre správnu funkciu zariadenia. Pred použitím karty microSD alebo v prípade chyby dát sformátujte kartu microSD. Pre formátovanie vyberte v Menu možnosť Formátovať SD kartu a potvrdťe ju.

Snímok Pokial' je zariadenie v režime Video, stlačte po dobu 3 sekúnd podržte tlačídlo Menu pre prechod do režimu Snímok, stlačením tlačidla OK vytvoríte snímok, ktorý sa automaticky uloží.

Galéria V režime Snímok stlačte a podržte tlačidlo Menu na 3 sekundy pre vstup do Galérie. Súbor vyberte pomocou tlačidiel Nahor a Nadol, potom stlačte tlačidlo OK pre prehranie/zastavenie súboru. Prepínať medzi súbormi predná/zadná kamera je možné podržaním tlačidla OK na 3 sekundy. Písmeno v názve súboru indikuje kameru: F - predné, R - zadné..

Ochrana súboru V režime Video stlačte tlačidlo Menu na uzamknutie aktuálneho súboru. Zamknuté súbory nemôžu byt zmazané ani prepísané.

Audio záznam Nahrávanie video so zvukom alebo bez zvuku.

Záznam do slučky Táto funkcia umožňuje uložit’ video ako sadu súborov v takej dĺžke, akú ste si určili v menu možností. Ak je na pamätovej karte nedostatek miesta, nechránené súbory budú prepísané v poradí, v akom boli vytvorené.

G-senzor Pri náraze vozidla zariadenie automaticky uzamkne a uloží aktuálne video.

NAVITEL

Parkovací režim V prípade, že je zariadenie v pohotovostnom režime a zaregistruje vibrácie, automaticky začne nahrávať videozáznam. Pokial' sa nič nestane dlhšie ako minútu, zariadenie sa opät prepne do pohotovostného režimu.

Zadný obraz Pokial' je zapnutá a správne pripojená aj zadnákamera, tak je pri cúvani zobrazený záznam zadnej kamery, který je nahrávaný. Potom sa nahrávanie opat' prepne na prednú kameru.

Vodoznak Táto funkcia pridá vodoznak dáta alebo loga zariadení do záznamu. Kliknutím na tlačidlo OK vyberiete typ vodoznaku alebo túto funkciu úplne vypnete.

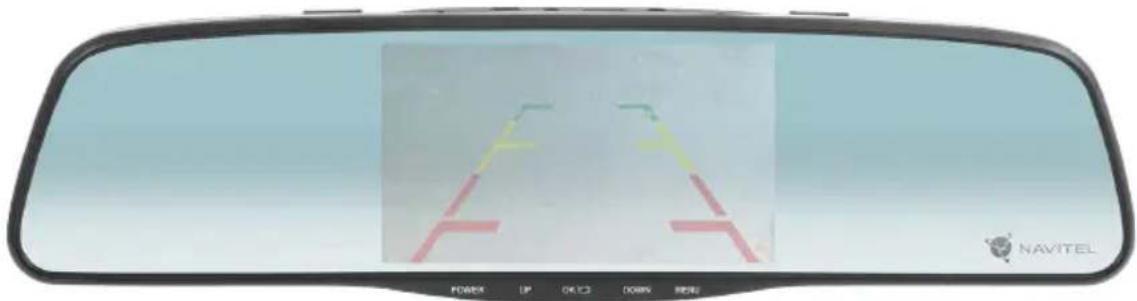

Režim zadnej kamery Pri napájaní +12V do červeného kábla je aktivovaný režim zadnej kamery. Záznamová kamera zobrazí len pohľad zadnej kamery s navádzacími líniami pre parkovanie.

Poznámka: odporúčanie pre pripojenie tohto kábla je uvedené na stránke "Zadná kamera" v tejto príručke.

DVR inštalácia a spustenie

Inštalácia DVR

1. Vložte microSD kartu do zariadenia. Použijte vysokorýchlostnú kartu (trieda 10 alebo vyššia); kapacita by mala byť v rozmedzí 8-64 GB.

• Nemanipulujte s SD kartou počas používania kamery.

• Aby ste predišli chybám v dátových úlohách, prosím naformátujte kartu microSD priamo v kamere. Pre formátovanie SD karty vyberte v Menu možnosť "Formátovat' SD kartu" a potvrd'te.

• Vyjmite klasické spätné zrkadlo nainštalujte DVR spätné zrkadlo. Nepoužívajte nadmernú silu na odstránenie existujúceho spätného zrkadla.

• Pripojte autonabíjačku do zásuvky zapalovača. Pripojte mini-USB koniec autonabíječky k zariadeniu.
• Nastavte pozíciu kamery.

Spustenie

1. Zapnite napájanie; skontrolujte, či je zariadenie správne nainštalované.
2. Pokial' je zariadenie nainštalované správne, rozsvieti sa červená kontrolka. Po naštartovaní motora sa zariadenie spustí a automaticky začne nahrávať (blikajúca modrá kontrolka).
3. Pokiaľ je zapnutá a správne pripojená aj zadnákamera, tak je pri cúvani zobrazený záznam zadnej kamery, který je nahrávaný. Potom sa nahrávanie opäť prepne na prednú kameru.

Bezpečnostné opatrenia

1. Používajte originálny adaptér určený k tomuto zariadeniu. Použitie iného adaptéra môže mať negatívny vplyv na batériu zariadenia.
2. Nepoužívajte zariadenie vo vlhkom alebo teplom prostredí.
3. Udržujte objektív v čistote.
4. Nerozoberajte zariadenie a neuskutočnujte opravy sami.
5. Dôsledne dodržujte vnútroštátne právne predpisy. Zariadenie nesmie byť použité pre nezákonné účely.
6. Prípustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relatívna vlhkost: 5% až 90% bez kondenzácie (25 °C).

Zadná kamera

Vdaka zadnej kamere získate prehľad o situácií za vozidlom pri jazde aj parkovaní. Moderná technológia dvojitého záznamu umožňuje nahrávať záznamy pred vozidlom aj za vozidlom a zachytit tak všetky nepredvídatelné situácie.

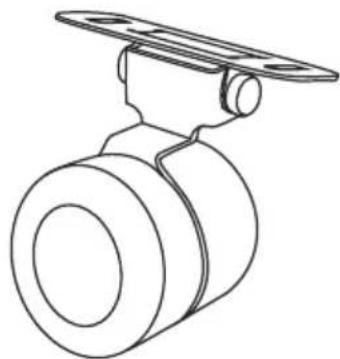

Inštalácia zadnej kamery

Existujú dve možnosti použitia zadnej kamery.

1. možnosť: Záznamová kamera do auta pre sledovanie situácie za vozidlom. Nainštalujte kameru na zadné sklo pomocou nálepky, pretiahnite kábel pozdíž strechy, pripojte kábel k zadnej kamere.

2. možnosť: Kombinácia záznamovej kamery do auta a zadnej parkovacej kamery. Nainštalujte kameru na zadné sklo pomocou nálepky alebo v blízkosti štátnej poznávacej značky. V prípade zapnutého spätného pohladu je treba použit napätie vyššie ako 12 V. To umožní automatické prepínanie z predného na spätný obraz pri parkovaní.

Poznámka: Odporúčame, aby práca s inštaláciou a pripojením kamery vykonávala kvalifikovaná osoba s potrebnými znalosťami. Inštalácia kábla môže vyžadovat špeciálne nástroje alebo zariadenia. Uistite sa, že sú tieto práce bezpečné.
