Produkttyp	Auto-Dashcam
Marke	Navitel
Modell	MR250
Abmessungen (B x H x T)	6,4 x 5,2 x 3,8 cm
Gewicht	ca. 60 g
Stromversorgung	12-24 V DC über Zigarettenanzünder-Adapter
Akku	Integrierter wiederaufladbarer Li-Ion-Akku (200 mAh)
Aufnahmeauflösung	Full HD 1920x1080p bei 30 fps
Objektivwinkel	170° Weitwinkel
Bildsensor	CMOS 2 MP
Nachtsicht	6 Infrarot-LEDs für Aufnahmen bei schwachem Licht
G-Sensor	Integrierter 3-Achsen-Beschleunigungssensor zur Ereigniserkennung
Loop-Aufnahme	Ja, mit einstellbarer Clip-Länge (1/3/5 Min.)
Speicher	MicroSD-Karte bis 32 GB (Klasse 10 oder höher)
Display	2,0 Zoll TFT-Farb-LCD
Anschlüsse	Mini-USB 2.0, AV-Ausgang
Befestigung	Saugnapf und Klebepad enthalten
Hauptfunktionen	Videoaufnahme, Fotoaufnahme, Ereignissperre, Parküberwachung (mit optionalem Hardwire-Kit)
Wartung	Objektiv mit Mikrofasertuch reinigen; microSD-Karte monatlich formatieren
Sicherheit	Nicht während der Fahrt bedienen; sicher montieren, um Sichtbehinderung zu vermeiden
Ersatzteile und Reparatur	Kontaktieren Sie den Navitel-Support für Ersatzteile; das Gerät ist nicht für den Benutzerservice vorgesehen
Allgemeine Informationen	Sprachunterstützung: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Häufig gestellte Fragen - MR250 Navitel

Wie installiere ich die Navitel MR250 Dashcam in meinem Auto?

Reinigen Sie den Bereich der Windschutzscheibe, montieren Sie den Saugnapf oder das Klebepad, schließen Sie das Stromkabel an den 12V-Adapter an, verlegen Sie das Kabel entlang des Dachhimmels und stellen Sie den Kamerawinkel ein, um die Straße aufzunehmen.

Welchen Speicherkartentyp unterstützt das MR250?

Es unterstützt MicroSD-Karten bis 32 GB, Klasse 10 oder höher für flüssige Aufnahmen.

Wie aktiviere ich den Parkmodus?

Der Parkmodus erfordert ein optionales Hardwire-Kit. Schließen Sie das Kit an eine konstante Stromversorgung an. Die Kamera wechselt automatisch in den Parkmodus, wenn die Zündung aus ist, und zeichnet durch den G-Sensor ausgelöste Ereignisse auf.

Wie funktioniert der G-Sensor und wie kann ich die Empfindlichkeit einstellen?

Der integrierte G-Sensor erkennt plötzliche Stöße oder Bewegungen. Bei Auslösung wird der aktuelle Clip gesperrt und vor Löschung geschützt. Die Empfindlichkeit kann in den Einstellungen angepasst werden (niedrig, mittel, hoch).

Kann ich die Kamera während des Ladens verwenden?

Ja, die Kamera arbeitet und nimmt auf, solange sie mit dem Netzadapter verbunden ist. Der eingebaute Akku dient nur als Backup bei kurzen Stromunterbrechungen.

Wie formatiere ich die Speicherkarte?

Gehen Sie im Einstellungsmenü der Kamera zu 'Formatieren' und bestätigen Sie. Formatieren Sie die Karte vor der ersten Verwendung und regelmäßig, um die Leistung zu erhalten.

Was soll ich tun, wenn die Kamera nicht einschaltet?

Überprüfen Sie die Stromverbindung: Stellen Sie sicher, dass der Adapter eingesteckt und das Kabel fest sitzt. Versuchen Sie, den Akku über den Computer-USB aufzuladen. Wenn immer noch keine Reaktion erfolgt, setzen Sie die Kamera zurück, indem Sie eine Büroklammer in das Reset-Loch stecken.

Wie stelle ich Datum und Uhrzeit ein?

Wählen Sie im Einstellungsmenü 'Datum/Uhrzeit' und passen Sie es mit den Tasten an. Der Zeitstempel wird in die Videodatei eingebettet.

Wie übertrage ich Videos auf meinen Computer?

Entfernen Sie die MicroSD-Karte und legen Sie sie in einen Kartenleser ein, oder schließen Sie die Kamera über ein USB-Kabel an den Computer an (Massenspeichermodus). Kopieren Sie die Dateien aus dem Ordner DCIM.

Unterstützt das MR250 die Loop-Aufnahme?

Ja, die Loop-Aufnahme ist standardmäßig aktiviert. Wenn die Karte voll ist, werden ältere Dateien überschrieben. Geschützte Dateien (Ereignissperren) werden niemals überschrieben.

BEDIENUNGSANLEITUNG MR250 Navitel

Sehr geehrter Kunde!

Wir danken Ihnen für den Kauf dieses Produkts von der Gesellschaft NAVITEL®.

Das NAVITEL MR250 ist ein multifunktionaler DVR mit hoher Auflösung und vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Lesen Sie sich dieses Handbuch vor der Verwendung des Geräts aufmerksam durch und heben Sie es für eine zukünftige Verwendung auf.

Anordnung des Geräts

1. Lautsprecher
2. Klemmen
3. Mikrofon
4. microSD slot
5. Rückfahrkamera-Anschluss

6. Mini-USB-Schnittstelle

7. Reset (Zurücksetzen)

8. Kamera
9. Menü
10. Down (Abwärts)
11. OK
12. Up (Aufwärts)
13. Stromversorgung

Tasten

Taste Funktionen
OK	Drücken Sie imVideoaufnahmemodus, um die Aufnahme zu starten; Erneut drücken, um zu stoppen.Drücken Sie imBildaufnahmemodus, um ein Aufnahme zu machen.Drücken Sie imWiedergabemodus, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Halten Sie die Taste drei Sekunden gedrückt, um zwischen der ausgewählten Datei und der vorderen und der hinteren Kamera zu wechseln.Drücken Sie im Menü, um einen Menüpunkt auszuwählen.
Menü	Drücken Sie, um auf das Einstellungsmenü zuzugreifen. Drücken Sie erneut, um auf das Setup-Menü zuzugreifen.Halten Sie diese Taste 3 Sekunden lang gedrückt, um zwischen dem Videoaufnahme-, Aufnahme- und Wieder-gabemodus zu wechseln. Drücken Sie diese Taste, um ein ausgewähltes Menü zu verlassen.Drücken Sie imVideoaufnahmemodus, um eine Datei zu sperren (geschützte Datei kann nicht gelöscht oder überschrieben werden).
Stromversorgung	Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten. Drücken Sie kurz, um den Bildschirm ein- oder auszuschalten.
Up/Down	Drücken Sie im Menü, um den nächsten / vorherigen Menüpunkt oder die Datei zu markieren.ImVideoaufnahmemodusdrücken Sie die Down-Taste , um das Mikrofon ein- oder auszuschalten.Drücken Sie imVideoaufnahmemodusdie Up-Taste, um den Bildschirm mit der Ansicht von der Rück-fahrkamera ein- oder auszublenden.
Reset Wenn	das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: Die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen. Für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL MR250 mit der Richtlinie EMC 2014/30/EU kompatibel sind.

Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:

www.navitel.cz/de/declaration_of_conformity/mr250

NAVITEL

Spezifikation
DE

Prozessor MSTAR MSC8328
Display 5" IPS
Aufzeichnungsformat MOV
Video Auflösung	1080 FHD 1920x1080P/30 fps
Bildformat JPG
Bildauflösung 2048x1536
Speicherkarte microSD card
Kapazität der microSD-Karte 64 GB max
USB mini-USB 2.0

Stromversorgung DC 5 V	1.5 A
Frequenz 50 Hz/60 Hz
Batterie	300 mAh 3.7VLadebatterie
Betriebsstrom 700 mA
Mikrofon/Lautsprecher Unterstützt
Rückfahrkamera Unterstützt
Sprache	Chinesisch vereinfacht, Chinesisch trad., Tschechisch, Englisch, Französisch, Deutsch, Ungarisch, Italienisch, Japanisch, Koreanisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Funktionen des Geräts

SD-Karte formatieren Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

Video Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet. Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.

Foto Drücken und Halten Sie 3 Sekunden im Videoaufnahmemodus die Menütaste, um in den Aufnahmemodus zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (es wird automatisch gespeichert).

Wiedergabe (Playback) Im Aufnahmemodus halten Sie die Taste „Menü“ 3 Sekunden gedrückt, um in den Wiedergabemodus zu gelangen. Wählen Sie die Datei mit den Tasten „Auf“ und „Ab“ und drücken Sie die Taste „OK“, um die Wiedergabe der Datei zu starten / anzuhalten. Sie können zwischen Dateien von der vorderen und der hinteren Kamera wechseln, indem Sie die Taste „OK“ 3 Sekunden gedrückt halten. Die Buchstabe im Dateinamen bezeichnet die betreffende Kamera: F – vordere, R – hintere.

Sperrdatei Drücken Sie im Videoaufnahmemodus auf Menü, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Geschützte Dateien können nicht gelöscht oder überschrie ben werden.

Aufnahmemenü Drücken Sie die Up-/Down-Tasten, um die Größe der Bilder und Belichtung auszuwählen.

Tonaufnahme Wählen Sie diese Option, um Videos mit oder ohne Ton aufzunehmen.

Loop-Aufnahme Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.

NAVITEL

G-sensor Wenn diese Funktion eingeschaltet ist und das Fahrzeug von etwas getroffen wird, sperrt DVR automatisch das aktuelle Video.

Parkmonitor Wird im Ausschaltzustand eine Vibration erkannt, so schaltet sich das Gerät automatisch ein und startet die Aufnahme. Die Datei wird geschützt (gesperrt). Wenn über eine Minute lang nichts passiert, wird das

Gerät

abgeschaltet.

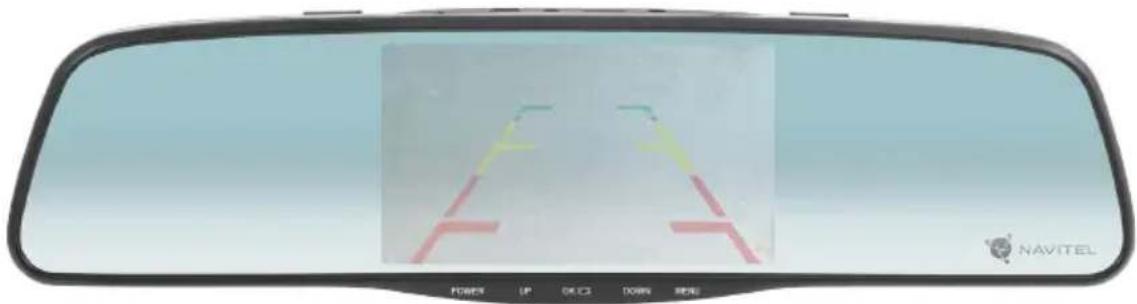

Umkehrbild Wenn der Rückwärtsgang eingeschaltet und richtig angeschlossen ist, wird das Bild von der Rück fahrkamera angezeigt, gleichzeitig wird die Aufnahme von der Frontkamera des DVR gestoppt und die Aufnahme von der Rückfahrkamera gestartet.

Stempel Diese Funktion fügt dem Datensatz den Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.

Bildschirmschoner Das Gerät kann den Bildschirm automatisch ausschalten, um den Stromverbrauch zu reduzieren. Das Zeitintervall kann im Bildschirmschoner-Menü eingestellt werden.

Rückfahrkamera Wenn der roten Leitung die Spannung von +12 V zugeführt wird, wird der Modus der Rückfahrkamera aktiviert. In diesem Modus zeigt das DVR-Gerät nur die Ansicht von der hinteren Kamera, ergänzt durch die Parklinien. Hinweis: Empfehlungen zum Anschließen dieser Leitung finden Sie im Abschnitt „Rück fahrkamera“ dieses Handbuchs.

DVR-Installation und Start

DVR-Installation

1. Stecken Sie die SD-Karte in den DVR ein. Verwenden Sie eine High-Speed-microSD-Karte (Klasse 10 oder höher); Die Kapazität sollte innerhalb 8-64 GB liegen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Installieren Sie den DVR Ihrem Autospiegel mithilfe der Klemmen. Um Schäden zu vermeiden, verwenden Sie keine übermäßige Kraft.

• Schließen Sie das Autoladegerät an die Zigarettenanzünderbuchse an. Schließen Sie die Mini-USB-Schnittstelle an das Autoladegerät mit dem Verlängerungskabel an.
• Stellen Sie die Kameraposition ein.

Start

1. Schalten Sie das Gerät ein; Überprüfen Sie, ob das Gerät korrekt installiert ist.
2. Wenn das Gerät korrekt installiert ist, startet das Gerät beim Motorstart gleichzeitig und startet automatisch die Aufnahme.
3. Wenn der Rückwärtsgang eingeschaltet und richtig angeschlossen ist, wird das Bild von der Rückfahrkamera angezeigt, gleichzeitig wird die Aufnahme von der Frontkamera des DVR gestoppt und die Aufnahme von der Rückfahrkamera gestartet.

Hinweise

1. Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen.
2. Verwenden Sie das Gerät nicht in einer feuchten oder heißen Umgebung.
3. Halten Sie das Objektiv sauber.
4. Führen Sie ohne ordentliche Berechtigung keine Demontage des Geräts durch.
5. Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet werden.
6. Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +35°C. Lagerungstemperatur: +5°C bis +45°C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25°C).

Rückfahrkamera

DE

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

Installation der Rückfahrkamera

Es gibt zwei Optionen für die Nutzung der Rückfahrkamera.

Option 1. DVR-Kamera für den Blick hinter dem Auto. Installieren Sie die Kamera mit einem Aufkleber an der Heckscheibe, führen Sie das Kabel durch die Kabine und schließen Sie das Kabel an den Anschluss der Rückfahrkamera an.

Option 2. Kombination aus DVR-Kamera und der Rückfahrkamera für die Rückansicht beim Parken. Installieren Sie die Kamera an der Heckscheibe innerhalb des Fahrzeugs oder außerhalb am Nummernschildrahmen. In diesem Fall müssen Sie beim Rückwärtsfahren eine Spannung von +12 V anlegen. Dadurch kann das Gerät im Parkmodus automatisch das Bild von der vorderen auf die hintere Kamera umschalten..

Hinweis: Es wird dringend empfohlen, dass Arbeiten verbunden mit der Installation der Kamera und dem +12V-Anschluss durch qualifiziertes Personal mit den erforderlichen Qualifikationen durchgeführt werden. Die Kabelführung kann Spezialwerkzeuge oder Zubehör erfordern. Stellen Sie sicher, dass diese Arbeiten sicher durchgeführt werden.
